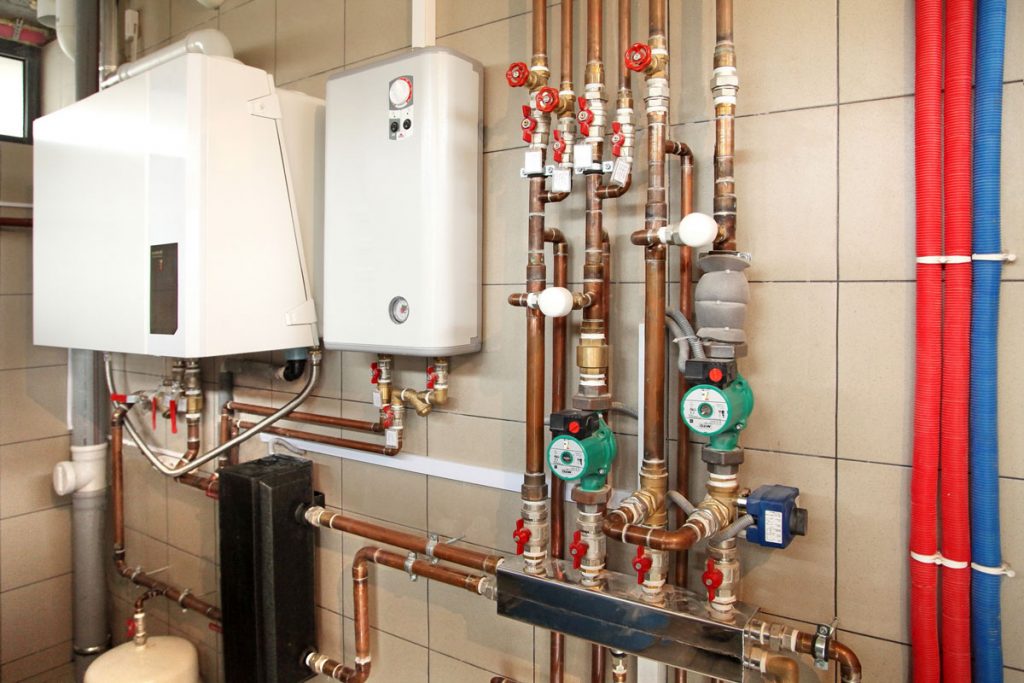

Обвязка электрокотла
Обвязка электрических отопительных котлов должна включать в себя следующие элементы:
- Циркуляционный насос. Данный элемент обвязки обеспечивает перемещение теплоносителя по отопительному контуру, за счет чего обеспечивается передача тепла отопительным приборам.
- Расширительный бак. Ключевое предназначение расширительного бака заключается в приеме излишков теплоносителя при его чрезмерном перегреве. Отсутствие бачка может привести к разрыву труб или повреждению элементов отопительной системы.
- Предохранительный клапан. При помощи предохранительного клапана избыток теплоносителя сбрасывается в канализацию. Клапан работает только в аварийных ситуациях – например, при закипании воды при остановке насоса или при переполнении бачка. Давление, при котором клапан срабатывает, обычно равняется максимальному значению давления в системе.
- Автоматический воздухоотводчик. Этот элемент обеспечивает самостоятельный вывод воздуха из контура отопительной системы. При отсутствии воздухоотводчика циркуляция теплоносителя будет затруднена, а сама система будет сильно шуметь.
- Манометр. Наличие манометра дает возможность отслеживать уровень давления в трубопроводе отопительной системы. Шкала манометра должна быть рассчитана хотя бы на 4 бар.
Определение необходимых параметров
Перед тем как установить электрокотел в частном доме, нужно изучить все технические характеристики выбранного агрегата.

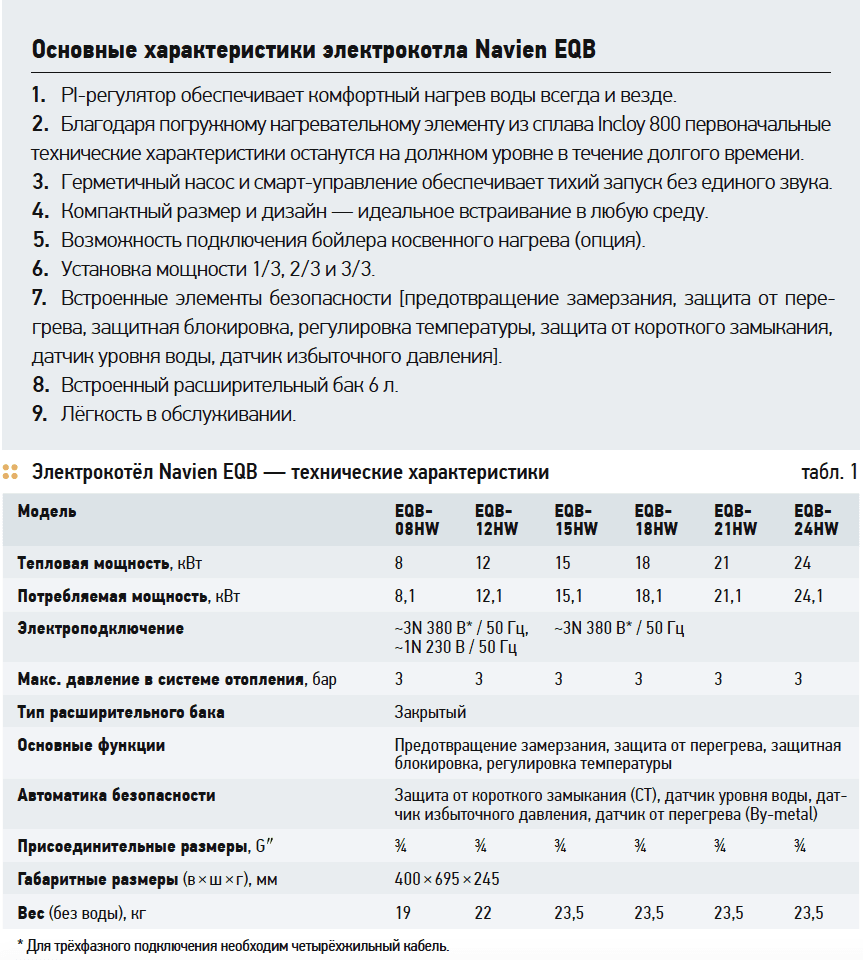

Характеристики электрокотла Navien EQB.
При покупке установки обращается внимание на следующие показатели:
- количество контуров;
- тепловая мощность;
- способ повышения температуры теплоносителя.
Для монтажа в частном доме подойдут любые устройства, функционирующие от сети 220 и 380 В, при выборе агрегата нужно ориентироваться на то, сколько фаз подведено к дому.
Для покупки подходящего варианта электрокотла владелец должен знать обогреваемую площадь. Это требуется при выборе мощности прибора. Чаще все для отопления в доме покупают установки от 9 кВт. Выбор напольного или настенного оборудования зависит от наличия в доме свободного пространства для монтажа.
Если требуется не только поддерживать комфортный микроклимат в помещении на протяжении холодного времени года, но и обеспечить горячее водоснабжение, то покупать следует двухконтурную установку.
Преимущества и недостатки
Выбор электрического котла – дело ответственное, как и само обустройство отопительной системы в доме, поэтому важно четко представлять плюсы и минусы такого оборудования. Так, к неоспоримым преимуществам агрегата относят:
- Надежность и безопасность: работа такой системы не связана с открытым пламенем или горением. Оборудование максимально безопасно при наличии качественной проводки и всех необходимых предохранителей.
- Отсутствие выбросов: это и экологичность, и безопасность, ведь нет риска пострадать в помещении от угарного газа.
- Компактность: агрегат может поместиться практически в любой комнате, ему не нужна отдельная котельная, от него нет посторонних запахов. Такие котлы отлично вписываются в интерьер коридора или кухни.
- Монтаж электрического котла довольно прост и не требует серьезных вмешательств в конструкцию дома (не нужно выводить дымоходы и т.д.), а также выделения подсобных помещений для хранения топлива.
- Легкость в эксплуатации: нет нужды закладывать топливо, очищать оборудование, все управление происходит на удобной панели.
- Доступная стоимость исходит из достаточно простой конструкции, ведь многие газовые и твердотопливные котлы сегодня гораздо сложнее по своему строению, а потому и стоят на порядок выше.
Справедливости ради стоит сказать и об имеющихся недостатках у подобных систем.
Принцип работы котла
Качественный и функциональный котел в отопительной системе работает по принципу действия, схожему с иными котлами, но осуществляющими свою работу на ином альтернативном топливе. Суть его действия заключается на том, что ТЭН эффективно нагревает теплоноситель, то есть воду, которая предназначена для обогрева радиаторов. Как и в иных системах по отоплению, используется специальный принудительный способ циркуляционных процессов, который осуществляется посредством установленного насоса. Кроме того, может быть задействована естественная циркуляция.
Важно! Пристальное внимание требуется уделить тому, что большинство профессионалов советуют не устанавливать в систему особый циркуляционный насос. Говоря иными словами, нельзя применять принудительный циркуляционный процесс, если присутствует электрический котел
В подобной ситуации рекомендуется получить помощь профессионалов, которые процесс отопления могут выполнить так, чтобы все работало исключительно по обычной естественной циркуляции.
Технология изготовления. Инструкция
После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях
Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным
Этап 1. Подготовка всего необходимого
Для работы потребуется такое оборудование:
- сварочный аппарат;
- электроды;
- железный тройник;
- электродная изоляция (из полиамида);
- нулевой провод;
- муфта;
- клеммы заземления;
- труба соответствующих размеров из стали;
- изоляция для клемм.
Этап 2. Сборка ионного котла
Собираем котел
Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.
Собираем котел
При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.
Собираем котел
Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.
Чертеж ионного котла
Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.
Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.
Детали для сборки котла
Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.
Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.
Этап 3. Монтажные работы
Схема подключения котлаСхема подключения котла
- воздухоотводчики;
- манометр;
- предохранитель.
При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.
Монтаж котла электродногоМонтаж котла электродногоСхема подключенияСборка системы отопленияСборка системы отопленияСборка системы отопленияПолифосфатный фильтрНастройка электродного котла
Видео – Ионный котел своими руками
Другие важные моменты установки.
- Котел устанавливается исключительно вертикально, что объясняется только особенностями функционирования. Крепежные элементы должны быть отдельными.
-
Перед монтажом прибора вся отопительная система тщательно промывается. Для этого берется чистая вода, разбавленная соответствующим средством (таким, к примеру, как Rothenberger). Если используется загрязненный теплоноситель либо магистраль была некачественно промыта, то производительность ионного котла существенно снизится.
- Для заземления можно использовать лишь медный кабель ø4 мм (или больше) с сопротивлением не выше четырех Ом. Кабель подключается к клемме-нулю, которая, соответственно, расположена в нижней части корпуса агрегата.
- Отопительные приборы (батареи) подбираются в соответствии с объемом системы. Оптимальный вариант – киловатт мощности прибора соответствует 8 литрам суммарного объема. Если превысить этот показатель, то котел будет функционировать дольше, чем требуется, вследствие чего возрастут затраты на электроэнергию.
- Помимо того, при обустройстве отопительной системы предпочтение следует отдать биметаллическим сплавам или алюминию. Неприемлемо использование других сплавов, поскольку в них имеется много различных примесей, которые воздействуют на электропроводность рабочей жидкости.
- Если устанавливается открытая система, то используемые батареи в любом случае должны иметь полимерное напыление на внутренней поверхности, что воспрепятствует доступу воздуха и, как следствие, предотвратит коррозию. У систем закрытого типа подобного недостатка нет.
-
От чугунных изделий следует отказаться вовсе, ведь примеси, содержащиеся в них в большом количестве, снизят производительность ионного котла. Также у таких батарей слишком большой объем, что повысит потребление электроэнергии.
Самодельные электрические котлы отопления
Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.
Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?
Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.
Особенности электропитания электрических котлов
ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.
Электродные котлы отопления
Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.
Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?
Электродный котел Скорпион
В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.
К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.
Недостатки электродных котлов
Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!
Установка и подключение оборудования
схема подключения
Сложнее всего произвести подключение конструкции к электрической сети. Так как приходится иметь дело с обогревательными приборами, придется устанавливать вход на 3 фазы.
Непосредственно в самом электрическом щитке нужно будет установить ряд систем:
- автомат;
- реле;
- тумблер;
- предохранитель;
- датчик температуры;
- различные кнопки управления;
- магнитные пускатели и ряд других элементов, если в них имеется необходимость;
В обязательном порядке делают заземляющий контур. Для этого необходимо взять металлический штырь или арматуру, диаметр которой должен составлять приблизительно 15-20 мм, к нему прикрепляют металлический болт. Такую конструкцию размещают под полом жилого дома и пропускают к нему провод, идущий от электрического щитка.
Конструкция и принцип работы
Электрокотлы имеют довольно простую конструкцию. Все устройства оборудованы нагревательным элементом и ёмкостью для проводника тепла. По типу нагревательного элемента электрокотлы разделяются на:
- устройства с тэнами (трубчатыми нагревателями);
- индукционные котлы;
- приборы с электродными нагревателями.
Электрокотлы классифицируются на 3 вида
Читать подробнее: индукционный котел отопления своими руками.
Передвигаться теплоноситель по системе может в принудительном порядке с помощью установки дополнительного оборудования (насосов). Также для этой цели могут использоваться элементарные законы физики и сила земной гравитации. При автоматической циркуляции насос устанавливается на входе обратки.
Устройство с тепловым электронагревателем
Такие устройства считаются самыми популярными благодаря простой конструкции и небольшой стоимости. ТЭН (нагревательный элемент) устанавливается в ёмкость, где и прогревается проводник тепла до нужной температуры. При прохождении тока по спирали тэна она нагревается до высокой температуры, благодаря чему и происходит нагрев жидкости.
Нагревательный элемент защищён от перегревания, так как вода постоянно циркулирует и охлаждает его. Чтобы поддерживать постоянный уровень температуры проводника тепла, устанавливается термостат, который отключает тэн в случае превышения установленной температуры. Включается аппарат снова, когда показатели будут уменьшены до минимальных.
Электрический котёл для отопления своими руками сделать несложно, если сравнивать его изготовление с другими видами отопительного оборудования. Он не будет обладать достоинствами покупных аналогов, но всё же возложенную на него функцию выполнит.
Для самостоятельного изготовления устройства понадобятся только нагревательные трубчатые элементы и ёмкость. Но идеальным такой котёл считать не стоит, поскольку его КПД будет ниже 80%. Многое зависит и от качества тэнов, на которых образуется накипь из-за растворённых в воде солей. Зачастую она приводит к выходу оборудования из строя из-за перегрева. Как показывает практика, накипь слоем 1 мм снижает КПД на 10-15%. Но даже учитывая это, электрические конструкции для нагрева помещений пользуются большой популярностью.
КПД такого устройства будет далек от 100%
Индукционные аппараты
Такие устройства, в отличие от тэновых моделей, имеют КПД, приближённый к 100%. К тому же они долговечны. Срок их службы составляет около 25-35 лет, при этом дополнительно они могут выполнять функцию бойлера, нагревая воду. Благодаря преобразованию энергии практически без потерь котлы индукционного типа имеют самую высокую энергоэффективность.
Тем не менее такой тип оборудования не стал популярным у домашних мастеров, поскольку индукционный самодельный электрокотел для отопления дома сделать очень сложно. Связано это с необходимостью использования электронных преобразователей напряжения.
Конструкция такого устройства состоит из катушки (индуктора), которая установлена на металлический сердечник. Последний представляет собой змеевик из труб, по которым движется теплоноситель.
Индукционный котёл отличается от тэновых устройств тем, что площадь соприкосновения воды или антифриза с нагревательным элементом у него в несколько раз выше. Поэтому и КПД индукционных агрегатов равняется 99-100%. Накипи в них образуется в несколько раз меньше, поскольку создаются микровибрации, которые предотвращают такой процесс. Электрокотлы также имеют защиту от перегревания элекроэлемента, так как вода постоянно циркулирует.
Электродный агрегат
Конструкция на электродной основе чем-то напоминает «армейский» кипятильник. Она состоит из двух лезвий, между которыми есть зазор в 1-2 мм. В качестве теплоносителя используется вода с растворённой солью.
Электродный котёл включает в себя отрезок металлической трубы. Внутри расположен электрод, который закрыт с помощью втулок. Обязательно должно быть хорошее заземление с трубой, которое соединяют с корпусом котла.
Такой котёл имеет простую конструкцию
При подготовке теплопроводника необходимо правильно рассчитать количество соли, так как от этого показателя будет зависеть сила тока в цепи, то есть мощность устройства. Для корректировки температуры используют термостат. Также прибор оснащён автоматической системой отключения.
Способы отопления и их экономичность
Традиционно для обогрева частных домов используются автономные системы отопления. Источниками энергии для их работы выступают природный газ, сжиженный газ, твердое топливо, жидкое топливо и электроэнергия. Самыми экономичными считаются системы, работающие на природном газе. Но в некоторых условиях их экономичность не играет никакой роли. Например, если дом не подключен к газовой магистрали, то сравнения с газом тут не уместны.
Газовые системы отопления
Экономные системы отопления частного дома – это системы, работающие на дешевом теплоносителе. Если поблизости проходит газовая магистраль, смело подключаемся к ней и пользуемся одним из самых недорогих источников энергии. Сравнивая расходы на газ с расходами на другие источники, начинаешь понимать, что это один из самых недорогих видов топлива.
При отсутствии газовой магистрали нередко используется сжиженный газ, поставляемый в баллонах или хранимый в газгольдерах. Но этот вариант нельзя назвать самым экономичным, хотя он очень прост по своей реализации – достаточно приобрести обычный газовый котел и перенастроить его на работу со сжиженным газом.
Твердотопливные системы отопления
Экономное отопление частного дома без газа можно построить на основе твердотопливного котла. Для его питания используются каменный уголь, кокс, брикетированное топливо и даже обычные дрова. Дольше всех горит каменный уголь, но и стоит он достаточно дорого. Зато отопительная система получается не только экономичной, но и недорогой – самый простой твердотопливный котел отличается вполне доступной стоимостью.
Самое дешевое отопление частного дома без газа строится с применением твердотопливных котлов, иногда и самодельных. Если хочется обеспечить более удобную эксплуатацию системы, следует присмотреться в котлу с небольшим бункером для пеллетного топлива (топливные гранулы). Такие пеллетные котлы работают в автоматическом режиме, требуя лишь периодической загрузки новых порций пеллет.
Работа твердотопливных котлов на дровах осложняется необходимостью слишком частой загрузки дров. К тому же, дров нужно очень много, что увеличивает расходы на эксплуатацию отопительной системы. Стоит только прозевать момент загрузки очередной порции топлива, как в доме начнет становиться прохладнее. Проблема решается установкой специальных твердотопливных котлов длительного горения.
Следует отметить, что отопительные системы, работающие на дровах, могут быть экономичными вплоть до полной бесплатности – дрова можно нарубить в лесу самостоятельно, чем пользуются люди, живущие в небольших населенных пунктах.
Жидкостные отопительные системы
Системы отопления на жидком топливе нельзя назвать самыми экономичными. После газа и твердого топлива они занимают почетное третье место. В качестве топлива здесь используются отработанное машинное масло и солярка. Из-за этого в домах, отапливаемых жидкостными котлами, постоянно стоит характерный запах. Также есть необходимость создания специального хранилища для жидкого топлива, причем на удалении от жилых построек – это создает дополнительные расходы.
Электрические отопительные системы
Дешевое отопление частного дома электричеством создать сложно – нужен источник халявной электроэнергии. Все дело в том, что классические электрические котлы необычайно прожорливые. И сделать здесь что-то практически невозможно, так как их эффективность составляет 99% — то есть, практически вся энергия перерабатывается в тепло. Некоторую экономичность могут обеспечить индукционные котлы, но многие специалисты не готовы подтвердить этот факт.
Экономные электрокотлы для отопления частного дома существуют, но стоят они значительно дороже, чем их простые малогабаритные собратья. Достижение экономии в них осуществляется за счет применения погодозависимой автоматики и комнатных температурных датчиков. То есть, они способны автоматически подстраиваться под особенности наружных и комнатных температурных условий, регулируя мощность нагрева – если бы регулировками занимался человек, то расходы были бы больше.
Минусами электрических систем являются необходимость в наличии хорошей электропроводки и наличие трехфазной сети для питания наиболее мощных моделей котлов.
Методика изготовления котла
Исходя из этого расчета, в самодельный электрокотел для отопления устанавливается необходимое количество тэнов. По каждый термоэлемент в верхней заглушке своего котла вырезается отверстие необходимого диаметра. Работа эта только на первый взгляд кажется простой, Все необходимые в верхней заглушке отверстия должны быть вырезаны так, чтобы вставленные в них термоэлементы были направлены строго вертикально вниз, или, по крайней мере, не выходили бы за пределы габаритов корпуса котла.
Для того чтобы этого добиться, в проделанные отверстия вставляются муфты с внутренней резьбой и привариваются к заглушке. Если приваривание муфт будет произведено неровно, это приведёт в перекосу термоэлементов в котле. Чтобы этого избежать, муфты сначала прихватывают к заглушке в нескольких местах, после чего выравнивают молотком, если требуется. Убедившись в том, что муфты стоят в отверстиях ровно, их можно приварить окончательно.
В нижней заглушке также прорезается отверстие, в которое вставляется муфта с внутренней или внешней резьбой. Впоследствии на неё будет установлен кран для спуска воды. Теперь необходимо прорезать два отверстия в корпусе будущего котла. Через эти отверстия трубы отопительной системы будут подключаться к котлу. В них также вставляются муфты и привариваются.
К верхней муфте подключается труба, она предназначена для подачи горячей воды в систему. К нижней муфте подключается нижняя труба (обратка), через которую остывшая вода возвращается в котёл для последующего нагревания. Затем к одному из концов трубы приваривается нижняя заглушка, а к другому – верхняя. В отверстия верхней заглушки вставляются термоэлементы.
Запуск котлового оборудования
Перед первым запуском нужно проверить герметичность всех соединений, правильность сборки электрической сети. Также перед запуском систему заполняют теплоносителем. Поскольку сила тока трехфазной сети значительная, не должно быть порванных и пережатых проводов. Все участки должны быть хорошо изолированы.
Кроме этого, перед пуском прибор очищают от загрязнений и пыли
Очень важно, что в процессе первого пуска и дальнейшей работы не было скачков напряжения. Для этого обязательно монтируют УЗО (устройство защитного отключения)
Первый запуск проводится в таком порядке:
Заполняем систему водой
Важно чтобы в контуре не было воздушных пробок. Для спуска воздуха используют краны Маевского, установленные на радиаторах отопления.
Включаем котел и ждем, пока он нагреется.
Принцип работы и разновидности
Если вы решили сделать электрокотел своими руками для отопления дома, то можно изготовить индукционную и электродную разновидность таких приборов. Все остальные разновидности котлов являются модификациями двух основных видов. Поскольку в электродном приборе электроэнергия преобразуется в тепловую энергию, его еще называют ионным.
Электродный котел
Самодельный котел довольно компактный, поэтому может закрепляться просто на трубе. Для него не нужно выделять отдельное место на полу или стене. Для безопасности его фиксируют на двух саморезах, но и без них можно обойтись.
Внешне нагреватель напоминает отрезок трубы длиной около 40 см. В одном его торце находится металлический стержень, а с другого торца прибор наглухо заварен или имеет отдельный патрубок для перегонки теплоносителя по отопительной системе.
Если вы делали тэновый котел своими руками, то в нем должны быть два патрубка для подключения подачи теплоносителя в систему и присоединения обратного контура.
При этом расположение этих патрубков может быть следующим:
- Один патрубок устанавливается в торце нагревательной трубы, а другой приваривается в боковой части перпендикулярно первому.
- Оба патрубка крепятся с боковой стороны трубы. При этом оба отвода труб располагаются параллельно относительно друг друга и перпендикулярно в отношении основной нагревательной трубы.
Принцип работы самодельного котла:
- в теплоносителе находятся катоды и аноды, то есть положительно и отрицательно заряженные электроды;
- поскольку они пребывают под напряжением, запускается перемещение ионов, полярность которых периодически меняется (частота смены заряда составляет 50 раз/сек);
- такое движение ионов приводит к трению, из-за чего температура жидкости повышается.
Недостатки самодельного нагревательного оборудования:
- Теплоноситель постоянно находится под напряжением.
- Тепловой носитель перед заливкой в систему необходимо очищать от примесей и солей.
- В таких системах строго запрещено использовать в качестве теплоносителя антифриз. Для этого подходит только очищенная вода.
Индукционный котел
Котлы индукционного типа, которые работают на электричестве, нагревают теплоноситель за счет магнитного поля, создаваемого электрическим током.
Такие приборы состоят из следующих частей:
- корпус агрегата;
- катушка;
- утеплитель;
- сердечник, в котором происходит нагревание теплового носителя.
Для подключения медной обмотки катушки к сети используется специальная автоматика. За счет этого в катушке создается магнитное поле, разогревающее трубу, которая выполняет функции сердечника. Такой сердечник тут же начинает отдавать тепло циркулирующей жидкости. При этом корпус котла будет оставаться холодным, поскольку в его конструкции предусмотрен слой утепляющего материала.
Отдельно стоит сказать о сердечнике. Он не прямой, а изогнутой спиральной конфигурации. Это обеспечивает медленное продвижение теплоносителя по нему для лучшего прогревания жидкости. Индукционный котел может прослужить более 25 лет. Выход из строя произойдет по причине ржавления трубы, выполняющей функции сердечника.
Установка и подключение
Для того чтобы система отопления работала надёжно, необходимо правильно установить устройство и подключить его к электрической сети и отопительному контуру.
Устанавливается индукционный котёл на стену с помощью анкерных болтов. Для этого в стене делаются отверстия, в которые помещается болт. Электрокотёл устанавливается отверстиями, которые были предварительно просверлены в уголке, на анкерные болты и надёжно фиксируются с помощью гаек.
Учитывая тот факт, что при подключении котла, в котором в качестве нагревательного элемента используется ТЭН, подключение его осуществляется в нижней части котла, поэтому данная модель также крепится к стене на высоте 80 – 100 см от уровня пола.
После установки котла, к его патрубкам привариваются трубы отопительной системы. Для проведения сварочных работ необходимо слить теплоноситель из системы. После завершения сварочных работ котёл подключается к электричеству по отдельно выделенному кабелю.
Прежде чем проводить подключение электрокотла, необходимо отключить электричество. Для этого необходимо выкрутить пробки или выключить входные автоматы. К циркуляционному насосу тоже следует подвести электрический ток и подключить устройство согласно инструкции по эксплуатации.
После проведения всех установочных работ устройство необходимо включить на полную мощность и оставить работать в таком режиме в течение суток. Если никаких внештатных ситуаций не возникнет, то можно надеяться на стабильную работу устройства в течение всего отопительного сезона.
Схема подключения электрокотла
Сложности при постройке
Конструкция электрического котла проста и ошибок допустить сложно. Главное — подобрать целый ТЭН, который будет в размер с корпусом. Все сварные соединения должен выполнять профессионал, иначе возможны протечки.
Герметизировать стыки лучше льняной паклей и специальной пастой. Наматывая много льна, можно повредить соединения.
Для безопасной работы котла в систему встраивают термостат предельного действия — при достижении высокой температуры теплоносителя это устройство отключает ТЭН.
Для более эффективной работы электрический котел теплоизолируют, поместив его в утепленный пенопластовый корпус.
