Cхемы электронных трансформаторов для галогенных ламп

Содержание

Расчет мощности трансформатора для ламп и схема подключения

Продаются сегодня различные трансформаторы, поэтому существуют определенные правила подбора необходимой мощности. Не стоит брать трансформатор слишком мощный. Он будет работать практически вхолостую. Недостаток мощности приведет к перегреву и дальнейшему выходу устройства из строя.

Рассчитать мощность трансформатора можно самостоятельно. Задачка скорее математическая и по силам каждому начинающему электрику. Например, необходимо установить 8 точечных галогенок напряжением 12 В и мощностью 20 ватт. Общая мощность при этом составит 160 ватт. Берем с запасом на 10 % примерно и приобретаем мощностью 200 ватт.

Схема №1 выглядит примерно таким образом: на линии 220 стоит одноклавишный выключатель, при этом оранжевый и синий провод подсоединяются ко входу трансформатора (первичные клеммы).

На линии 12 вольт все лампы подключаются к трансформатору (на вторичные клеммы). Соединяющие медные провода обязательно должны иметь одинаковое сечение, иначе яркость у лампочек будет разная.

Еще одно условие: провод, соединяющий трансформатор с галогеновыми лампами, должен быть длиной не менее 1,5 метров, лучше, если 3. Если сделать его слишком коротким, он начнет греться, и яркость лампочек снизится.

Схема №2 – для подключения галогеновых светильников. Здесь можно поступить по-другому. Разбить, к примеру, шесть светильников на две части. Для каждой установить понижающий трансформатор. Правильность такого выбора обусловлена тем, что при поломке одного из блоков питания вторая часть светильников все-таки будет продолжать работать. Мощность одной группы составляет 105 ватт. С небольшим коэффициентом запаса получаем, что приобрести необходимо два трансформатора на 150 ватт.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Основная область применения

Необходимость подобного масштабирования сопротивления существует практически во всех областях, связанных с передачей электрических сигналов и энергии. Но наибольшее применение согласующие трансформаторы получили в следующих сферах:

В усилителях низкой частоты (звуковых усилителях) в качестве межкаскадных и выходных трансформаторов. Необходимость в подобных устройствах была связана с тем, что старые усилители изготавливались на ламповой компонентной базе. При этом практически все лампы отличались высоким внутренним сопротивлением и подключение к ним 4 или 8-омных динамиков напрямую к ним было невозможно. Даже с появлением транзисторов, операционных усилителей ситуация в корне не изменилась, так как без согласования сопротивлений увеличивался уровень искажений сигнала.
В качестве входных согласующие трансформаторы применяются в звуковоспроизводящей аппаратуре для подключения микрофонов, звукоснимателей различных типов. Сопротивление этих устройств варьируется в пределах от десятка до сотни ом, а для подключения к усиливающей аппаратуре требуются значения, которые будут на порядок больше.
Еще одна сфера связана с передачей радиосигнала. Трансформаторы этого типа используются для согласования сигнала при подключении антенн к приемным и передающим устройствам. Без их применения получить качественный сигнал не удается. Отметим, что в этих целях используются высокочастотные согласующие трансформаторы.

Также читайте: Назначение диэлектрических ковриков в электроустановках

На этом область применения не ограничивается. Так, даже обычный сварочный трансформатор в какой-то степени можно считать согласующим, что обусловлено требованиями к величине нагрузки на электрические сети.

Трансформатор GET 03

Трансформатор (12 Вольт) указанной серии пользуется большой популярность. Всего у модели имеются два резистора. Находятся они рядом с модулятором

Если говорить про показатели, то важно отметить, что частота модификации равняется 55 Гц. Подключение устройства осуществляется через выходной переходник

Расширитель подобран с изолятором. С целью решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В.

Создание обмоток для увеличивающего трансформатора

Следует надеть катушку на брусок из натурального массива. В нём необходимо просверлить специальное отверстие для прутка намоточного.

К одному из серьёзных этапов относится подключение тока. Деталь вставляется внутрь станка и можно производить обмотку:

Сверху катушки наматывается лакоткань в несколько слоёв.
Конец имеющегося провода закрепляется на обустроенной щёчке, после чего можно приступать к вращению ручку.
Витки укладываются максимально плотно.
После обмотки следует обрезать провод для последующего закрепления сверху щёчки возле первого.
На имеющиеся выводы необходимо закрепить трубку изоляционную.

Область применения

Особенности автотрансформатора позволяют применять его в быту и разных областях промышленности.

Металлургическое производство

Регулируемые автотрансформаторы в металлургии применяются для проверки и настройки защитной аппаратуры прокатных станов и трансформаторных подстанций.

Коммунальное хозяйство

До появления автоматических стабилизаторов эти аппараты применялись для обеспечения нормальной работы телевизоров и другой аппаратуры. Они представляли из себя обмотку с большим числом отводов и переключателем. Он переключал вывода катушки, а выходное напряжение контролировалось при помощи вольтметра.

В настоящее время автотрансформаторы используются в релейных стабилизаторах напряжения.

Справка! В трехфазных стабилизаторах установлены три однофазных автотрансформатора, и регулировка производится в каждой фазе по-отдельности.

Химическая и нефтяная промышленность

В химической и нефтяной промышленности эти аппараты применяются для стабилизации и регулировки химических реакций.

Производство техники

В машиностроении такие аппараты используются для пуска электродвигателей станков и управления скоростью вращения дополнительных приводов.

Учебные заведения

В школах, техникумах и институтах ЛАТРы применяются при выполнении лабораторных работ и демонстрации законов электротехники, и опытах по электролизу.

Трансформаторы для галогеновых ламп

Разбор будет проведен на примере блока питания фирмы «Ферон Герман Технолоджи». На выходе этот трансформатор имеет ни много ни мало – 5 ампер. Для такой небольшой коробочки значение потрясающее. Корпус сделан герметичным способом, с отсутствием всякого рода вентиляции. Наверное, поэтому некоторые экземпляры таких блоков питания плавятся от высокой температуры.

Схема преобразователя в первом варианте очень простая. Настолько минимален набор всех деталей, что вряд ли из нее можно что-то выкинуть. При перечислении видим:

мост из диодов;
RC цепь с динистором, чтобы запустился генератор;
генератор, собранный на полумостовой схеме;
трансформатор, понижающий входное напряжение;
низкоомный резистор, который служит в качестве предохранителя.

При большом перепаде напряжения такой преобразователь на 100% «сдохнет», приняв весь «удар» на себя. Все выполнено из довольно дешевого набора деталей. Лишь к трансформаторам нет никаких нареканий, потому что они сделаны на совесть.

Второй вариант выглядит очень слабым и недоработанным. В эмиттерные цепи вставлены резисторы R5 и R6 для ограничения тока. При этом совершенно не продумана блокировка транзисторов в случае резкого повышения тока (ее просто нет!). Сомнение вызывает электрическая цепь (на схеме она красным цветом).

Фирма «Ферон Герман Технолоджи» выпускает галогеновые лампы мощностью до 60 ватт. Сила тока блока питания на выходе получается 5 ампер. Это многовато для такой лампочки.

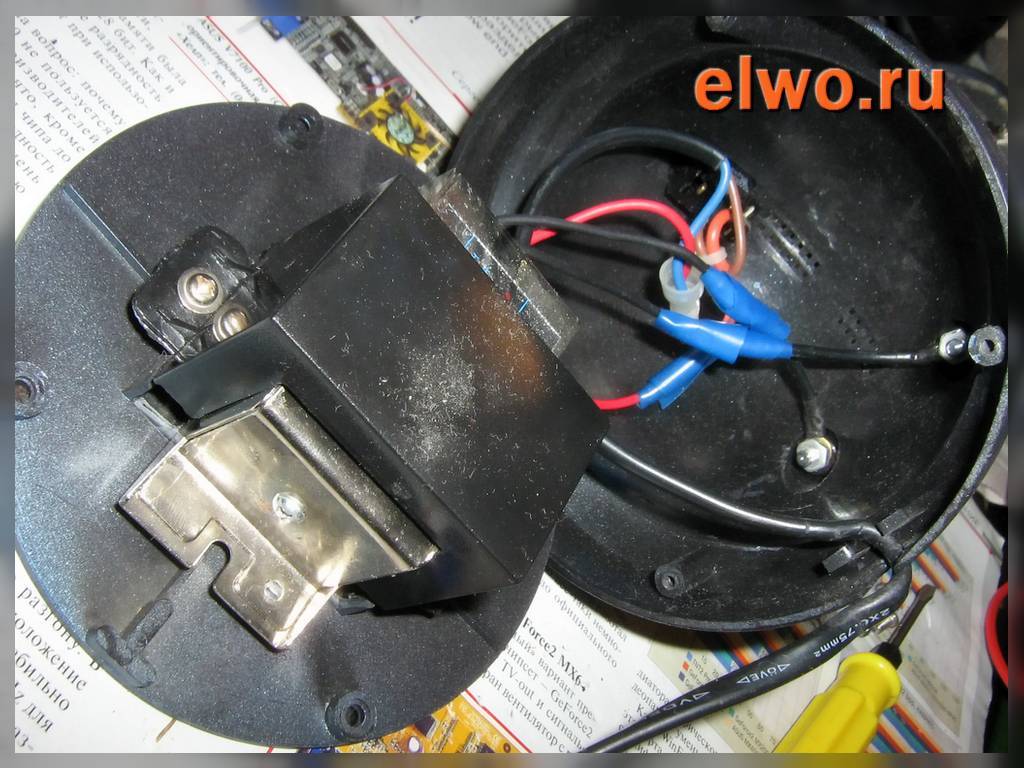

При снятии крышки обратите особое внимание на размеры радиатора. Для выходных 5 ампер они очень маленькие

Электронный трансформатор для галогенных ламп 12в схема, get 0902

Возьмём для примера стандартный электронный трансформатор маркированный 12V 50Ватт, который используется для питания настольного светильника. Принципиальная схема будет такая:

Схема электронного трансформатора работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полусинусоидаьльного с удвоенной частотой. Элемент D6 типа DB3 в документации называется «TRIGGER DIODE”, — это двунаправленный динистор в котором полярность включения значения не имеет и он используется здесь для запуска преобразователя трансформатора. Динистор срабатывает во время каждого цикла, запуская генерацию полумоста. Открытие динистора можно регулировать. Это можно использовать например для функции регулировки яркости подключенной лампы. Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи и параметров транзисторов, обычно составляет в пределах 30-50 кГц.

В настоящее время начался выпуск более продвинутых трансформаторов с микросхемой IR2161, которая обеспечивает как простоту конструкции электронного трансформатора и уменьшение числа используемых компонентов, так и высокими характеристиками. Использование этой микросхемы значительно увеличивает технологичность и надежность электронного трансформатора для питания галогенных ламп. Принципиальная схема приведена на рисунке.

Особенности электронного трансформатора на IR2161:Интеллектуальный драйвер полумоста; Защита от короткого замыкания нагрузки с автоматическим перезапуском ;Защита от токовой перегрузки с автоматическим перезапуском ;Качание рабочей частоты для снижения электромагнитных помех ;Микромощный запуск 150 мкА;Возможность использования с фазовыми регуляторами яркости с управлением по переднему и заднему фронтам ;Компенсация сдвига выходного напряжения увеличивает долговечность ламп;Мягкий запуск, исключающий токовые перегрузки ламп.

Входной резистор R1 (0,25ватт) – своеобразный предохранитель. Транзисторы типа MJE13003 прижаты к корпусу через изоляционную прокладку металлической пластинкой. Даже при работе на полную нагрузку транзисторы греются слабо. После выпрямителя сетевого напряжения отсутствует конденсатор, сглаживающий пульсации, поэтому выходное напряжение электронного трансформатора при работе на нагрузку представляет собой прямоугольные колебания 40кГц, модулированные пульсациями сетевого напряжения 50Гц. Трансформатор Т1 (трансформатор обратной связи) – на ферритовом кольце, обмотки подключенные к базам транзисторов содержат по пару витков, обмотка, подключенная к точке соединения эмиттера и коллектора силовых транзисторов – один виток одножильного изолированного провода. В ЭТ обычно используются транзисторы MJE13003, MJE13005, MJE13007. Выходной трансформатор на ферритовом Ш-образном сердечнике.

Чтоб задействовать электронный трансформатор в импульсном источнике питания, нужно подключить на выход выпрямительный мост на ВЧ мощных диодах (обычные КД202, Д245 не пойдут) и конденсатор для сглаживания пульсаций. На выходе электронного трансформатора ставят диодный мост на диодах КД213, КД212 или КД2999. Короче нужны диоды с малым падением напряжения в прямом направлении, способные хорошо работать на частотах порядка десятков килогерц.

Преобразователь электронного трансформатора без нагрузки нормально не работает, поэтому его нужно использовать там, где нагрузка постоянна по току и потребляет достаточный ток для уверенного запуска преобразователя ЭТ. При эксплуатации схемы надо учитывать, что электронные трансформаторы являются источниками электромагнитных помех, поэтому должен ставиться LC фильтр, предотвращающий проникновение помехи в сеть и в нагрузку.

Лично я использовал электронный трансформатор для изготовления импульсного источника питания лампового усилителя. Так-же представляется возможным питать ими мощные УНЧ класса А или светодиодные ленты, которые как раз и предназначены для источников с напряжением 12В и большим выходным током. Естественно подключение такой ленты производится не напрямую, а через токоограничительный резистор или с помощью коррекции выходной мощности электронного трансформатора.

http://go-radio.ru/elektronniy-transformator.htmlhttp://fb.ru/article/239899/shema-elektronnogo-transformatora-dlya-galogennyih-lamp-v-kak-ustroen-elektronnyiy-transformatorhttp://www.radiokot.ru/articles/84/http://master-houses.ru/transformator-dlya-galogennyh-lamp/http://radioskot.ru/publ/bp/skhema_ehlektronnogo_transformatora_dlja_galogennykh_lamp/7-1-0-110

ИБП из электронного трансформатора

Я вообще не особенно любитель изготавливать блоки питания, если только он сам по себе не является целью всей конструкции. Однако на протяжении уже около 4х лет, в качестве блока питания или даже ЗУ для автомобильного аккумулятора я использую обычный электронный трансформатор для галогенных ламп. Подобный транс можно приобрести в любом магазине электро товаров.

В интернете уже есть кое какие статьи по переделке таких трансов в блок питания, кто то даже усиленно исследует этот девайс Да и в журнале Радио за какой то год есть статья по этой теме. Ну и я решил вставить свои пять копеек Вообще все просто до нельзя, изготовить более простой и надежный ИБП да и еще купив детали для него в любом хоз магазине я думаю нереально Итак, схема…. Схема это обычный автогенератор, имеющий обратную связь по току. Т.е. если нагрузки на выходе нет то и по сути весь электронный трансформатор не работает. Причем нагрузка должна быть довольно приличной. Бывали такие случаи, когда меня просили подобный девайс поремонтировать, мол не работает. При этом подключали к нему лампочку 0.25 Вт и делали вывод – устройство не фурычит, наипали в магазине Опять же при увеличении нагрузки, весь наш трансик успешно превращается в угли. Очевидно, что все это как то не особо подходит для наших целей. Нам бы сделать так, чтобы все работало на холостом ходу, да и еще бы имело защиту от КЗ. Как ни странно, все это можно реализовать модернизировав простенькую схемотехнику электронного трансформатора. Причем сам ответ как это сделать лежит на поверхности. Всего то нужно заменить ОС (обратную связь) по току, обратной связью по напряжению.

Красным цветом на схеме обозначены необходимые изменения. Сама схема может иметь некоторые вариации… например отсутствовать диод VD1. Токовую обмотку ОС, W3 удаляем и на ее место ставим перемычку. Наматываем на основном трансформаторе TV1 обмотку обратной связи Woc1 – 1 – виток, Woc2 – 2-3 витка на трансформаторе обратной связи Toc (маленькое колечко, кто не в курсе ). Следует соблюдать начало с концом обмоток, ну если не правильно то просто нет генерации. Резистором R4 регулируется глубина ОС, которая в свою очередь влияет на ток при которым происходит срыв генерации автогенератора, откуда мы собственно и получаем защиту от КЗ. При увеличении резистора R4, соответственно, при меньшем выходном токе будет происходить срыв генерации. Вместо резистора R4 можно поставить пленочный конденсатор, это даже более предпочтительно, если кого то раздражает нагрев R4. Величину конденсатора можно выбрать в пределах от 10n до 330n. Подбирается опытным путем. Вторичку можно намотать со средней точкой, или же обычную. Тогда потребуются 4 диода в выпрямителе. Диоды разумеется с барьером Шотки. Сколько мотать, ориентируемся по вторичке которая была. Я ее как правило полностью удаляю. Дроссель L не обязателен, но весьма желателен. Величина не критична 10… 100 мкГн. Ну и по высокой стороне устанавливаем электролит C4, это улучшит качество выходного напряжения при нагрузке (не будет пульсаций, до определенного предела конечно). Выковырять подобный маленький электролит можно например из энергосберегающей лампочки. Да и еще забыл, нужно на ноги электролита (паралельно) поставить разрядный резистор 220К, мощностью 1Вт. НА схеме нарисовать забыл (дорисовывать лень ), он способствует ускоренной разрядке электролита, и без него преобразователь после выключения и быстрого повторного включения может не запускаться. Это связано с запускающим диаком DB3. На выход выпрямителя, если требуется, лепим стабилизаторы напряжения… короче кто на что горазд) Ну и весьма желательно поставить сетевой фильтр L1, C7, C6. Помех от подобных девайсов в сети море, вообще не понятно как китаезы проходят нормы по эл. совместимости. Судя по всему никак… Так что, ставим фильтр. ПС: на фотке нет сетевого фильтра, на момент написания статьи он где то ехал по бескрайним просторам нашей страны в виде посылки…..

Tweet Нравится

Предыдущая запись: Автомат для поливки растений
Следующая запись: Радиомикрофон с высокой стабильностью частоты (КР140УД608)

ИСТОЧНИК ПИТАНИЯ ДЛЯ АВТОМОБИЛЬНОГО РАДИОПРИЕМНИКА (0)
УСТРОЙСТВО ЭЛЕКТРИЧЕСКОЙ РАЗВЯЗКИ АККУМУЛЯТОРОВ (0)
ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ НЕСКОЛЬКИХ ЛИТИЕВЫХ ЭЛЕМЕНТОВ (0)
ИНДИКАТОР УРОВНЯ НАПРЯЖЕНИЯ ЭЛЕМЕНТА ПИТАНИЯ (0)
ИНДИКАТОР СТАТУСА АККУМУЛЯТОРНОЙ БАТАРЕИ (0)
СХЕМА ПОДКЛЮЧЕНИЯ ЛИТИЕВОГО АККУМУЛЯТОРА ДЛЯ ПИТАНИЯ УСТРОЙСТВ ПАМЯТИ (0)
УСТРОЙСТВО КОНТРОЛЯ МИКРОПРОЦЕССОРА СОГЛАСУЮЩЕЕ УСТРОЙСТВО ВВОДА ДАННЫХ И СИГНАЛОВ RTS (0)

Эксплуатационные качества электронного трансформатора

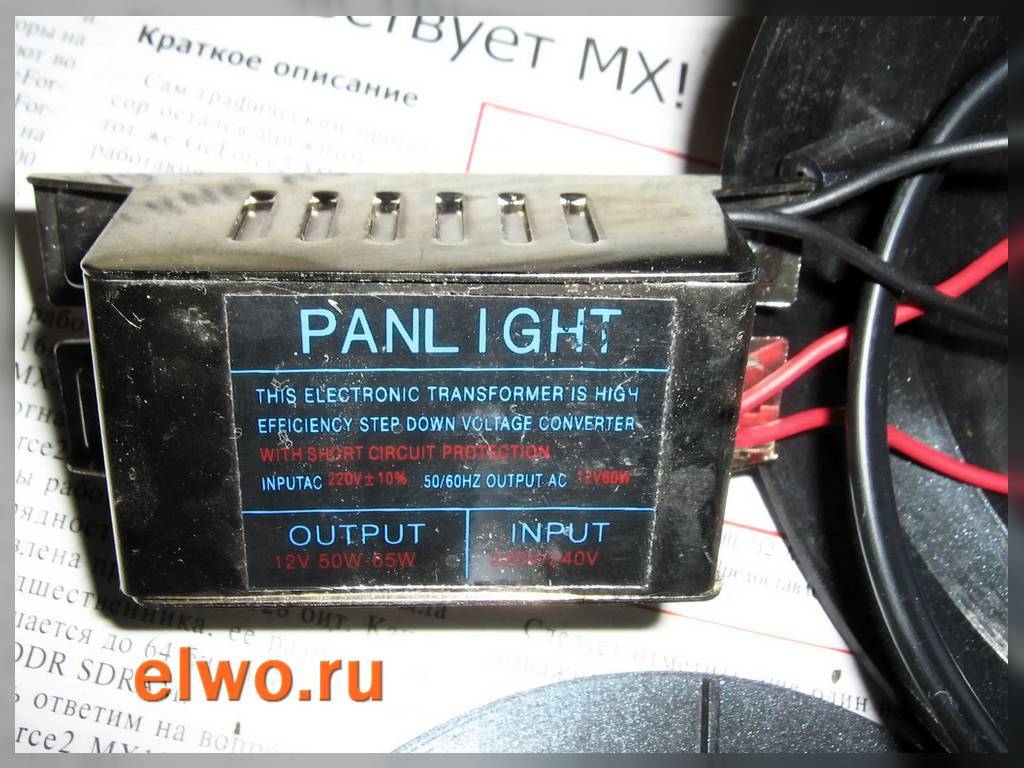

Большинство электронных трансформаторов изготавливается в виде пластмассовой или металлической коробочки небольших размеров. Из нее выходит два входных провода на 220 вольт и два выходных провода на 12 вольт.
В электронных трансформаторах имеется возможность регулировки яркости светильника диммерами или тиристорными регуляторами. Эта регулировка осуществляется с той стороны, где расположено входное напряжение.

Основным достоинством электронного трансформатора являются его небольшие размеры и малый вес. Это позволяет производить их установку, практически, в любом месте. В некоторых моделях современных светильников, которые рассчитаны на использование галогенных ламп, изначально встроены различные типы электронных трансформаторов. Чаще всего, такие схемы применяются для люстр. Иногда они используются внутри мебели, чтобы создать подсветку внутреннего пространства.

При монтаже освещения, электронные трансформаторы, как правило, устанавливаются во внутренней части подвесных потолков или гипсокартонных плит, как можно ближе к галогенным лампам. Длина проводов, соединяющих лампу и трансформатор не должна превышать одного метра. Это связано с тем, что при увеличении длины провода, происходит увеличение его индуктивного сопротивления. Чтобы повысить надежность системы освещения, мощность используемых ламп должна быть на 10-15% ниже, чем мощность трансформатора.

Одним из основных условий нормальной эксплуатации трансформатора, является использование обязательной нагрузки для устройства. В качестве постоянной нагрузки применяется лампочка, а основное освещение включается с помощью выключателя, установленного в первичной сети. Для того, чтобы полностью задействовать те или иные функции прибора, нужно знать его общее устройство.

Как проверять электронные трансформаторы?

На самом деле, чтобы разобраться с причиной поломки не нужно обладать огромным багажом знаний, достаточно иметь под рукой мультиметр (стандартный китайский, как на рисунке №2) и знать, какие цифры должен выдавать на выходе каждый из компонентов (конденсатор, диод и т.д.).

Рис 2: Мультиметр.

Мультиметр может измерить постоянное, переменное напряжение, сопротивление. Также он может работать в режиме прозвонки. Желательно, чтобы щуп мультиметра был обмотан скотчем, (как на рисунке №2), это убережёт его от обрывов.

Чтобы правильно производить прозвонку различных элементов трансформера рекомендую всё-таки выпаивать их (многие пытаются обойтись без этого) и исследовать отдельно, поскольку в противном случае показания могут быть неточными.

Диоды

Нельзя забывать, что диоды прозваниваются только в одну сторону. Для этого мультиметр устанавливается в режим прозвонки, красный щуп прикладывается к плюсу, чёрный к минусу. Если всё в норме, то прибор издаёт характерный звук. При наложении щупов на противоположные полюса не должно происходит вообще ничего, а если это не так, то можно диагностировать пробой диода.

Транзисторы

При проверке транзисторов, их также нужно выпаивать и прозванивать переходы база-эмиттер, база-коллектор, выявляя их проходимость в одну, и в другую сторону. Обычно, роль коллектора в транзисторе выполняет задняя железная часть.

Обмотка

Нельзя забывать проверять обмотку, как первичную, так и вторичную. Если возникают проблемы с определением того, где первичная обмотка, а где вторичная, то помните, что первичная обмотка даёт большее сопротивление.

Конденсаторы (радиаторы)

Ёмкость конденсатора измеряется в фарадах (пикофарадах, микрофарадах). Для его исследования тоже используется мультиметр, на котором выставляется сопротивление в 2000 кОм. Положительный щуп прикладывается к минусу конденсатора, отрицательный к плюсу. На экране должны появляться всё возрастающие цифры вплоть до почти двух тысяч, которые сменяются единицей, что расшифровывается как бесконечное сопротивление. Это может свидетельствовать об исправности конденсатора, но лишь в отношении его способности накапливать заряд.

Ещё один момент: если в процессе прозвонки возникла путаница с тем, где расположен «вход», а где «выход» трансформатора, то нужно просто перевернуть плату и на обратной стороне на одном конце платы вы увидите небольшую маркировку «SEC» (второй), которой обозначается выход, а на другом «PRI» (первый) — вход.

Подключение устройства в схему электроснабжения галогенных светильников

В случае подсоединения трансформаторов рекомендуется придерживаться схематического расположения отдельных источников света, когда их количество более двух. К тому же требуется выбрать подходящее место для установки преобразователя.

Основные требования к подключению

Инструкции любых трансформаторов непременно содержат главные правила, ими запрещается пренебрегать при выполнении монтажных работ:

Понижающий прибор и лампу требуется соединять с кабелем, длина которого не превышает 1,5 м, а сечение от 1 мм2. В ином случае яркость лампы будет недостаточной, свет — неравномерным, есть риск нагревания провода.
Если подключается два и больше светильников, требуется непременно применить схему «звезда»: к каждой лампе подсоединяется отдельный кабель. Последние должны быть одинаковые.
Если предполагается длина кабеля больше 1,5 м, то его сечение увеличивается в пропорциональном соотношении.
Расстояние до светильника не меньше 0,2 м.
Корректно высчитать мощность ламп, соответствие последних понижающему электроприбору.

Внимание! Категорически запрещается включать трансформаторы без нагрузки

Требования по установке

Допустимо использование нескольких схем подключения галогенных ламп через трансформатор:

Одна из самых простых: применяется один выключатель (с 1-ой клавишей) и трансформатор. Проводники крепятся на клеммы «входа» L и N. Для присоединения ламп на «выходе» предпочитают провода из меди (минимальное сечение 1,2 мм2). Подключение галогенных ламп 12В — параллельное.

Вам это будет интересно Подключение счетчика Меркурий 201

Простая схема подключения понижающего прибора

Разделение общего количества светильников на две одинаковые половины, подсоединение к разным трансформаторам. В вышеописанном примере 4 лампы по 40 Вт, мощность 2-х — 80 Вт. Следственно, следует использовать трансформатор 105 Вт. Рекомендуется отдельный понижающий прибор питать своими проводами. Когда последние соединятся в распределительном боксе, это существенно облегчит возможный в будущем ремонт. При подключении допустимо применить 1-клавишный или 2-клавишный выключатель. После выполнения всех работ лампочки возможно запитать раздельно. Когда один трансформатор выйдет из рабочего состояния, это позволит сберечь денежные средства и оставить систему работающей.

Схема подключения двух галогенных лампочек (и более)Важная информация! Трансформаторы во время работы нагреваются. Поэтому их нужно устанавливать на поверхностях из материалов, которые устойчивы к воспламенению, не плавятся.

Эксплуатационный ресурс, надёжность галогенных и светодиодных ламп перекроют издержки на монтаж трансформаторного устройства. А защитные свойства последнего обеспечат более продолжительную службу таких источников света, чем обычных лампочек накаливания.

Ремонт трансформатора для галогенных ламп

При поломке преобразователя на 12В, его можно отремонтировать. Хотя многие электромеханики отказываются, ссылаясь на то, что легче купить новый.

Ремонт предусматривает проверку электронного прибора, выявление неисправности, их починку.

Для определения элемента, который сломался, необходим мультиметр. Также надо знать, какие цифры должны отображаться на экране при подключении к каждому элементу.

Проверка на исправность элементов электронного трансформатора:

Диоды. Они прозваниваются мультиметром в одну сторону. Для проверки щупом красного цвета прикасаются к плюсу, черного – минусу. Если мультиметр издает звук, значит диод рабочий. При накладывании щупалец в другом направлении, не должно ничего появляться. Если поступает звук, то диод получил пробой.
Транзистор. Он прозванивается в переходах к эмиттеру, коллектору.
Обмотка. Проверка обязательна двух ее видов. Отличительной чертой первичной обмотки – большее сопротивление.
Конденсаторы. Для проверки на мультиметре ставится сопротивление 2 тыс кОм. Щупы прикладываются к противоположным полюсам. Появление возрастающих цифр на циферблате измерительного прибора, свидетельствует от способности конденсатора накапливать заряд.

При выявлении неисправности одного из элементов, следует заменить на исправный. Если другие элементы в полном порядке, то производится сборка преобразователя.

Советуем посмотреть видео-инструкцию:

https://youtube.com/watch?v=b3wR-3whmqA

Схема электронного трансформатора для галогенных ламп 12 В

Наиболее простой вариант электронного устройства, который получил широкое распространение на практике, это прибор с полумостовой схемой соединения и положительной обратной связью по току (схема приведена ниже).

Работа трансформатора собранного по этой схеме осуществляется следующим образом:

При подаче напряжения на вход устройства происходит заряд конденсаторов С3 и С4;
На участке «R5 – C2 – VS1» формируется импульс, служащий для запуска галогенной лампы;
На конденсаторе С2 происходит заряд и при достижении напряжения достаточного для порога открывания динистора, последний открывается, после чего напряжение поступает на базу транзистора VT2;
Транзистор VT2 открывается и электрический ток подается в схему устройства (участок: конденсаторы С3 и С4 – первичная обмотка Т2 – обмотка III – транзистор VT2 – диодный мост VD1);
На обмотке II появляется напряжение, которое поддерживает транзистор VT2 в открытом состоянии;
Одновременно обратное напряжение подается на транзистор VT1 с обмотки I (обмотки трансформатора включены в противофазе);
Ток, проходящий через обмотку III, приводит к насыщению трансформатора, после чего напряжение на обмотках I и II снижается до нулевых значений;
Транзистор VT2 закрывается, трансформатор Т1 выходит из состояния насыщения;
На обмотках I и II происходит рост напряжения;
Открывается транзистор VT1, электрический ток подается в схему устройства (участок: диодный мост VD1 – обмотка III – первичная обмотка трансформатора Т2 – конденсаторы С3 иС4);
Процесс повторяется, в линии потребителя (нагрузке) формируется вторая полуволна напряжения.

Наличие в схеме диода VD4 создает возможность поддерживать конденсатор С2 в разряженном состоянии.

После завершения полупериода выпрямленного напряжения сети, процесс генерации прекращается. При начале следующего полупериода – генерации запускается вновь.

Плюсом электронного трансформатора для питания галогенных ламп является то, что данное электронное устройство не запустится при отсутствии нагрузки (галогенных лампочек).

Существует большое количество разнообразных схем электронных трансформаторов для питания галогенных ламп, которые различаются по мощности подключаемых светильников, выходному напряжению, комплектации и дополнительными усовершенствованиями и защитами.

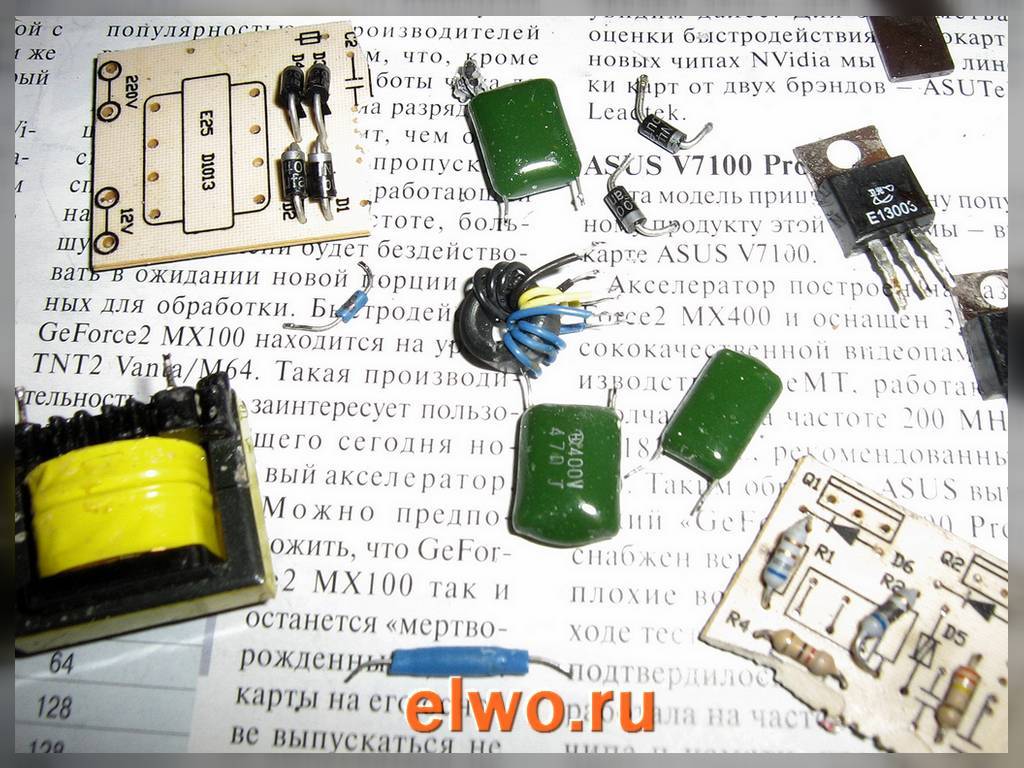

Устройство электронного трансформатора

Обычно, электронный трансформатор помещается в металлический корпус, две части которого скрепляются двумя заклепками. Иногда для изготовления корпуса используется пластик.

Внутри установлены кольцеобразные или Ш-образные трансформаторы с ферритовыми сердечниками. Для возможной перемотки, лучше всего использовать первый вариант. Мощность электронных трансформаторов различается, в зависимости от модели и составляет от 60 до 250 ватт.
