Термоэлемент пельтье: принцип охлаждения и применение

Элемент пельтье своими руками

Изготовить устройство в домашних условиях практически невозможно, тем более это не имеет особого смысла, учитывая его невысокую рыночную стоимость.

Но большинство умельцев все же предпочитает мастерить элемент пельтье своими руками, ссылаясь на ряд его достоинств:

  1. Компактность, удобство установки на самодельное электронное плато.
  2. Отсутствие движущихся деталей, что увеличивает сроки его эксплуатации.
  3. Возможность соединения нескольких элементов в каскадной схеме для снижения очень больших температур.

Тем не менее, пельтье своими руками имеет определенные недостатки: низкий коэффициент полезного действия (КПД), необходимость подачи высокого тока для получения заметного перепада температуры, сложность отведения тепловой энергии от охлаждаемой поверхности.

Рассмотрим на примере схем, как сделать пельтье своими руками:

  • Задействовать его в качестве детали термоэлектрического генератора, согласно рисунку подключения.
  • Собрать простой преобразователь на микросхеме ИМС L6920 (рисунок 1).

Рисунок 1. Элемент пельтье своими руками: универсальная схема

Далее стоит следовать простой инструкции, как сделать пельтье своими руками:

  1. Подать на вход получившегося преобразователя напряжение диапазоном 0.8-5.5В, чтобы иметь на выходе стабильные 5В.
  2. При использовании устройства обычного типа — поставить лимит температуры нагреваемой стороны в 150 градусов.
  3. Для калибровки — в качестве источника тепла использовать емкость с кипящей водой, которая точно не нагреется свыше 100 градусов.

Описание технологии и принцип действия

Способ работы термоэлектрического охладителя достаточно прост. Эффект пельтье своими руками основывается на контакте двух проводников тока, обладающих разным уровнем энергии электронов в зоне своей проводимости.

Рисунок 2. Принцип действия элемента

При подаче электротока через такую связь, электрон приобретает высокую энергию, позволяющую ему перейти в более высокоэнергетическую зону проводимости второго полупроводника. Когда эта энергия поглощается, происходит остуживание места охлаждения проводников (рисунок 2).

При протекании процесса в обратном направлении — реакция приводит к нагреванию контактного места и обычному тепловому эффекту.

Посмотрев пельтье своими руками видео, можно сделать определенные выводы о принципе его действия:

  1. Величина подаваемого тока будет пропорциональной степени охлаждения — если с одной стороны модуля сделать хороший теплоотвод, при использовании радиаторных схем, его холодная сторона обеспечит максимально низкую температуру.
  2. При смене полярности тока — нагревающая и охлаждающая плоскости меняются метами.
  3. При контакте объекта с металлической поверхностью, он становится настолько мал, что его нельзя увидеть на фоне омического нагрева, других эффектов теплопроводности, поэтому на практике применяют два полупроводника.
  4. Благодаря разнообразному количеству термопар — от 1 до 100, можно добиться практически любого показателя холодильных мощностей.

Технические характеристики элемента пельтье

Компонент получил широкое применение в различных холодильных схемах.

Что неудивительно, так как пельтье своими руками имеет следующие технические характеристики:

  1. Способен достигнуть низких температур, что служит отличным решением для охлаждения электрических приборов и тех оборудования, подвергающегося нагреву.
  2. Прекрасно выполняет работу обычного куллера, что делает возможным его установку в современные звуковые и акустические системы.
  3. Абсолютно бесшумен — в процессе работы не издает никаких посторонних и интенсивных звуков.
  4. Обладает мощной теплоотдачей при сохранении нужной температуры на радиаторе достаточно продолжительное время.

Пример расчета

Исходные данные: U = 12 В, Qс = 60 Вт и Th = 50 °C.

При напряжении 12 В по характеристике U(I) находим ток I = 5 А.

Для силы тока 5 А разница температур dT = 4 К. Тогда Tс = Th — dT = 50 — 4 = 46 °C.

Взяв более мощный модуль, можно увеличить dT. Для модуля на 131 Вт, где Imax= 8,5 А, Umax= 28,8 В и объекта с мощностью теплообразования 60 Вт разность температур составит 40 °C. Тогда Tс = 50 — 40 = 10 °C.

Выбирая по мощности ТЭМ, не следует забывать о том, сколько тепла он будет выделять. Этот тепловой поток следует удалять подходящими охлаждающими средствами. Когда традиционные средства не справляются с тепловыделением, применяют водяное охлаждение.

Эффекты термоэлектричества

21 июля 1820 года считается поворотной точкой развития истории: Эрстед решился опубликовать свои наблюдения о влиянии провода с током на ориентацию магнитной стрелки в пространстве. Дальнейшие открытия следуют чередой, нас интересует изобретение первого гальванометра. Изготовитель, Швейггер, назвал прибор мультипликатором за способность умножать результат действия на магнитную стрелку нескольких витков провода, несущего ток. Благодаря этому годом позже (1821) физик эстонского происхождения Зеебек открыл термоэлектричество. Общеизвестно, что случившееся помогло пятью годами позже Георгу Ому получить всемирно известный закон.

Ом Георг

Литература говорит, что Зеебек в качестве детектора использовал соленоид с многочисленными витками проволоки и магнитную стрелку. История умалчивает, как к учёному попала спайка висмут-сурьма, но повествует, что учёный подключил тандем в качестве источника питания и видел колебания компаса постоянно, когда брал термопару в руки. Вероятно, оказался близок к открытию собственных сверхспособностей, но в результате к выводу, что виновато тепло рук. Больших результатов учёный добился, используя осветительную лампу в качестве источника тепла.

Зеебек неправильно истолковал результат опыта, назвав открытие магнитной поляризацией: смещение точки нагрева на другой конец изменяло направление отклонения стрелки. В результате выстроилась неправильная теория. Стали утверждать, что температурой возможно непосредственно получить магнитные свойства, а поле Земли обусловлено деятельностью вулканов. Георг Ом уже вскоре после описанного открытия применил термо-ЭДС для вывода известного закона, а в 1831 году подобный источник использовался в опытах по электролизу.

Величина термо-ЭДС невелика. Обычно десятки мВ. Если требуется найти конкретное значение, пользуются таблицами. Эталоном для температур диапазона климата Земли служит платина. Таблицы содержат значение термо-ЭДС для термопар из указанного металла и исследуемого: хромель, алюмель, меди, железо. Значения бывают положительными и отрицательными. К примеру, для сурьмы это +4,7 мВ, а для висмута – минус 6,5. Значения складываются и становится ясно, что при разнице температур на концах пары в 100 градусов образуется ЭДС в 12,2 мВ. Георг Ом подобные условия и пытался создать, погрузив первый конец в лёд, а второй – в кипящую воду.

Эффект термоэлектричества

Справочные таблицы иногда содержат множество значений. К примеру, для разных температур с шагом в 100 градусов. Тогда удаётся посчитать значения для каждой, но и с замещением нуля на любую из указанных температур. Берётся разность между большим и меньшим значением. У отдельных термопар при определённой температуре направление термо-ЭДС меняется на противоположное. К примеру, для меди и железа граничной точкой станет 540 градусов Цельсия.

Принцип работы устройства

Элемент Пельтье функционирует благодаря взаимодействию одного токопроводящего материала с другим, отличным по энергетическому уровню электронов в проводящей области. Прохождение по такому каналу связи наделяет электрон большим энергетическим запасом, что после позволяет ему перейти в проводящую область с более высоким энергетическим уровнем. Поглощение этой энергии приводит к понижению температуры в точке соединения проводников. Когда же происходит обратное движение тока, контакт нагревает, что находит выражение в виде стандартного теплового эффекта.

При условии, что по одной стороне подключён теплоотвод, в момент эксплуатации радиаторной системы вторая сторона даёт сильное охлаждения (до десятков градусов ниже температурного уровня окружающей среды). Между величиной тока и степенью охлаждения наблюдается прямая зависимость. При смене полярности также меняются положениями стороны нагрева и охлаждения.

Когда элемент Пельтье взаимодействует с деталями, выполненными из металла, то оказываемый им эффект уменьшается во много раз, и температурный контраст становится мало заметен под действием разнообразных явлений связанных с теплопроводностью цепи. По этой причине практическое применение подразумевает использование сразу двух полупроводников.

Сочетать термопары можно в любых количествах в пределах сотни, что делает возможным создание элемента Пельтье  любой холодильной мощности.

Ядерные батарейки РИТЭГ

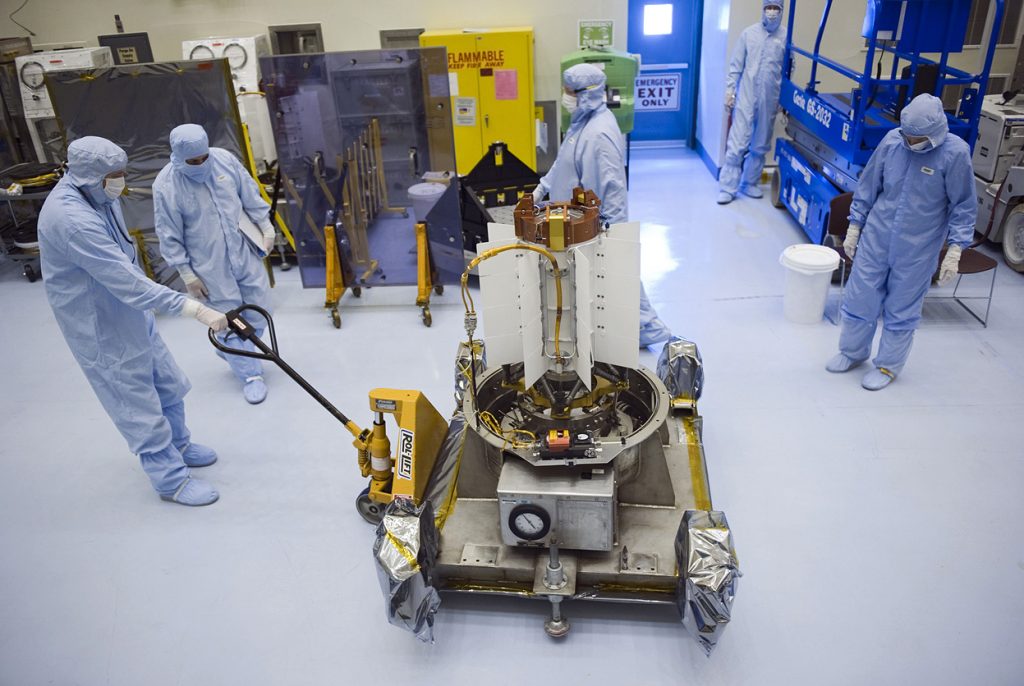

Радиоизотопный термоэлектрический генератор (РИТЭГ) представляет собой устройство использующее термопары для преобразования тепла, выделяемое при распаде радиоактивного материала, в электричество. Этот генератор не имеет движущихся частей. РИТЭГ использовался в качестве источника энергии на спутниках, космических аппаратах, удаленных объектах маяков, построенных СССР для Полярного круга.

РИТЭГы, как правило, являются наиболее предпочтительным источником энергии для устройств, которым требуется несколько сотен Ватт мощности. В топливных элементах, батареях или генераторах установленных в местах, где солнечные элементы являются неэффективными

Радиоизотопный термоэлектрический генератор требует соблюдения строгих мер осторожного обращения с радиоизотопами в течение долгого времени после окончания его срока службы

В России насчитывается порядка 1 000 РИТЭГов, которые использовались в основном для источников питания на средствах дальнего действия: маяках, радиомаяках и других специальных радиотехнических средствах. Первым космическим РИТЭГом на полонии-210 стал «Лимон-1» в 1962 году, затем «Орион-1» мощностью 20 Вт. Последняя модификация была установлена на спутниках «Стрела-1» и «Космос-84/90». «Луноходы»-1,2 и «Марс-96» использовали РИТЭГ в системах обогрева.

Применение

Даже учитывая невысокий коэффициент эффективности, пластины в модуле Пельтье широко применяются в измерительных, вычислительных приборах, а также в переносной бытовой технике. Приведем перечень устройств, в которых модели являются неотъемлемой частью:

  • переносные холодильные устройства;
  • небольшие генераторы электричества;
  • комплексы охлаждения в ПК и ноутбуках;
  • кулеры для подогрева и охлаждения питьевой воды;
  • осушители воздуха.

Как подключить

Подключить модуль Пельтье можно самостоятельно, это не потребует много времени и усилий. На контакты выходов требуется подать постоянное напряжение, которое указано в инструкции по эксплуатации прибора. Красный провод подсоединяется к плюсу, а черный – к минусу

Обратите внимание, что при изменении полярности поменяются местами нагреваемая и охлаждаемая поверхности

Перед подключением рекомендуется проверить работоспособность элемента. Одним из простых и надежных способов, как проверить устройство, является тактильный метод: для этого необходимо подсоединить устройство к источнику электротока и прикоснуться к разным контактам. У нормально функционирующего устройства одни контакты будут теплыми, а другие – охлажденными.

Также можно выполнить проверку при помощи мультиметра и зажигалки. Для этого нужно подсоединить щупы в контактам устройства, поднести зажигалку к одной стороне и наблюдать за показаниями мультиметра. Если элемент Пельтье работает в стандартном режиме, в процессе нагрева на одной стороне будет вырабатываться электроток, а данные о напряжении отобразятся на экране мультиметра.

Как сделать элемент пельтье своими руками

Элемент Пельтье нецелесообразно изготовлять в домашних условиях в связи с небольшой стоимостью и необходимостью специальных знаний для создания работоспособного элемента. Однако своими руками можно собрать эффективный мобильный термоэлектрический генератор, который пригодится на даче или в туристическом походе.

С целью стабилизации электрического напряжения потребуется собрать самостоятельно стандартный преобразователь на микросхеме ИМС L6920. На вход устройства необходимо подать напряжение 0,8-5,5 В, а на выходе он будет выдавать 5 В, этого значения достаточно для зарядки аккумулятора мобильных устройств в стандартном режиме. Если применяется стандартное электронное устройство Пельтье, тогда потребуется ограничение предельного значения температуры нагреваемой поверхности до 150 градусов. Для простоты контроля температуры целесообразно применять котелок с кипящей водой, тогда модель не будет нагреваться свыше 100 градусов.

Пластины Пельтье широко используются с целью охлаждения современной бытовой техники, в кондиционерах, эффективность устройства доказали в частности для стабилизации теплового режима и  охлаждения мощного процессора. На основе элемента Пельтье часто изготовляются в домашних условиях эффективные мобильные холодильники для дачи или автомобиля, питания радиатора. В силу обратимости процесса, самодельные элементы используются в роли мобильных небольших электростанций в местностях без источника электроэнергии.

Что такое термостат и какой у него принцип работы

Как сделать реле времени своими руками?

Что такое генератор водорода и как его сделать своими руками

Принцип работы и схема подключения теплового реле

Что такое дроссель?

Что такое амперметр и как им проводить измерения?

Как это работает

Из описания элемента (термоэлектрический преобразователь) понятно, что элементы Пельтье преобразовывают электричество в изменение температуры и наоборот, воздействие на стенки элемента разности температур преобразовывают в электричество, поэтому его ещё называют «термоэлектрический генератор». В основном, каждый из элементов состоит из 127ми полупроводников, соединённых последовательно. Из-за этого стоит помнить, что при выходе из строя одного из них, весь элемент придет в негодность.

При прохождении тока через «внутренности» элемента Пельтье, одна его стенка нагревается а обратная — охлаждается. Такой же принцип работает и в обратном порядке: если принудительно одну стенку элемента нагревать, и вторую охлаждать, то на контактах образуется постоянный ток. Полярность у которого будет зависеть от того, какую именно сторону будут нагревать.

Важно помнить о граничной температуре. Полупроводники, внутри элемента крепятся на припое с температурой плавления, около 140 °C

Это значит, что если температура нагрева приблизится к этому значению, вероятно весь элемент выйдет из строя (расплавится и развалится).

В работе, при охлаждении чего либо с помощью элементов Пельтье, не стоит забывать отводить высокую температуру с обратной стороны элемента. Так как это может привести к разрушению элемента. В автомобильный холодильниках, упоминавшихся ранее, стоит воздухоотвод, который выводит наружу горячий воздух.

Практический опыт с элементом Пельтье

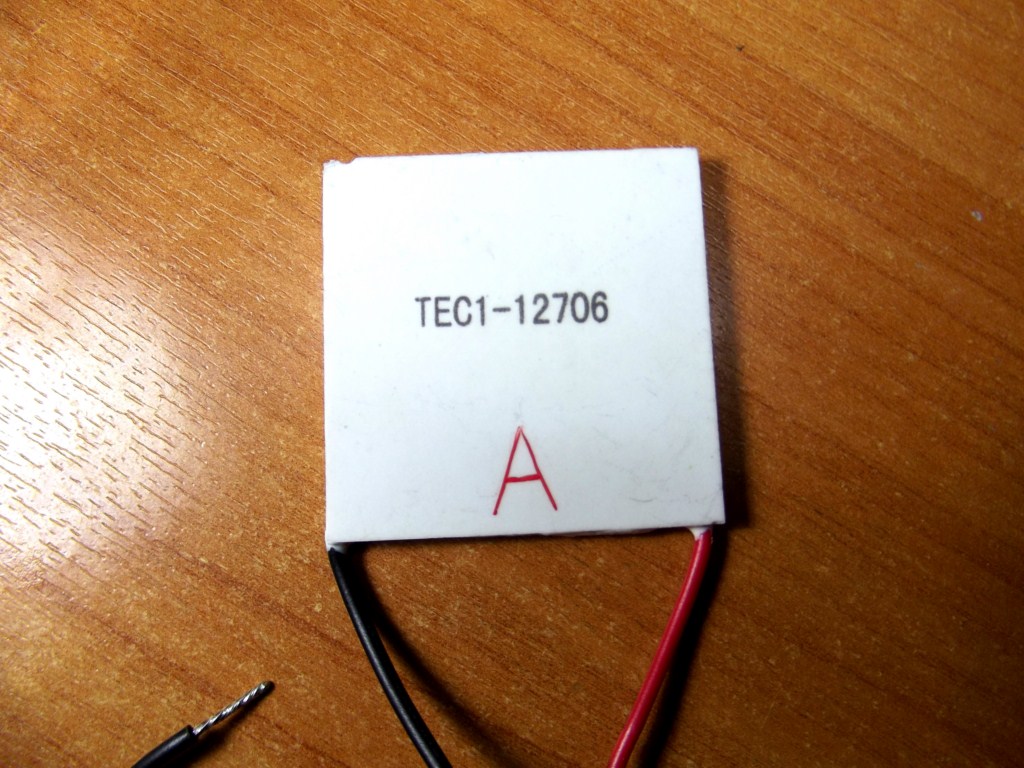

Выглядеть он может по-разному, но основной его вид – это прямоугольная или квадратная площадка с двумя выводами.  Сразу же отметил сторону “А” и сторону “Б” для дальнейших экспериментов

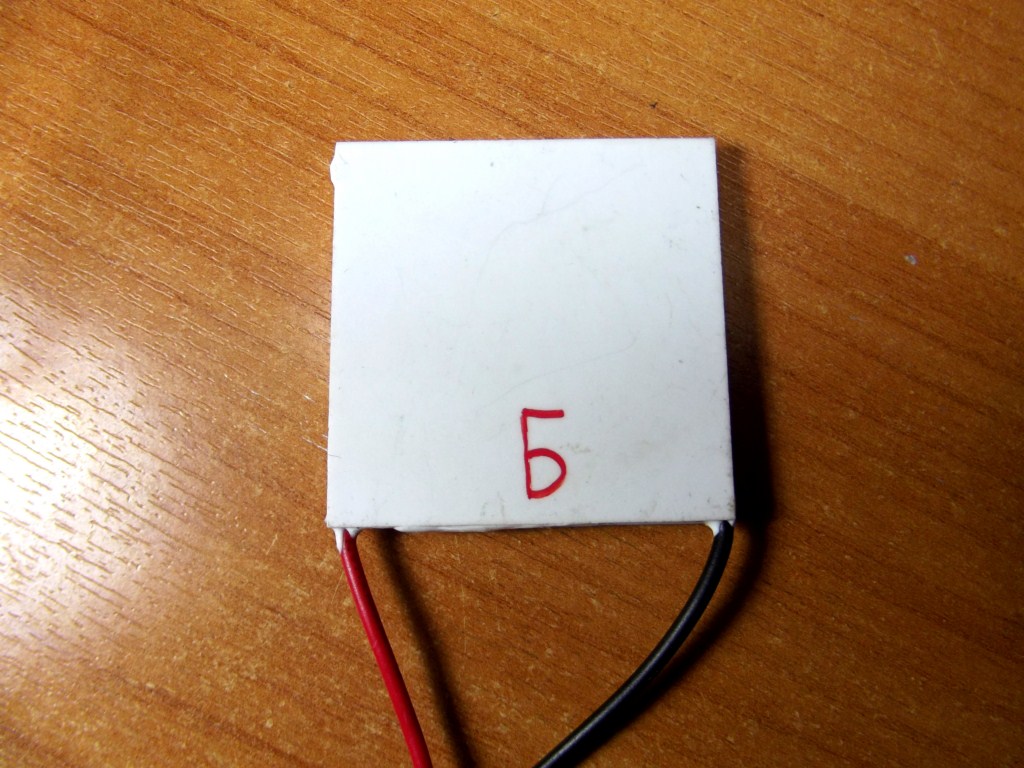

Почему я пометил стороны?

Вы думаете, если мы просто тупо подадим напряжение на этот элемент, он у нас будет полностью охлаждаться? Не хочу вас разочаровывать, но это не так… Еще раз внимательно читаем определение про элемент Пельтье. Видите там словосочетание “разности температур”? То то и оно. Значит, у нас какая-то сторона будет греться, а какая-то охлаждаться. Нет в нашем мире ничего идеального.

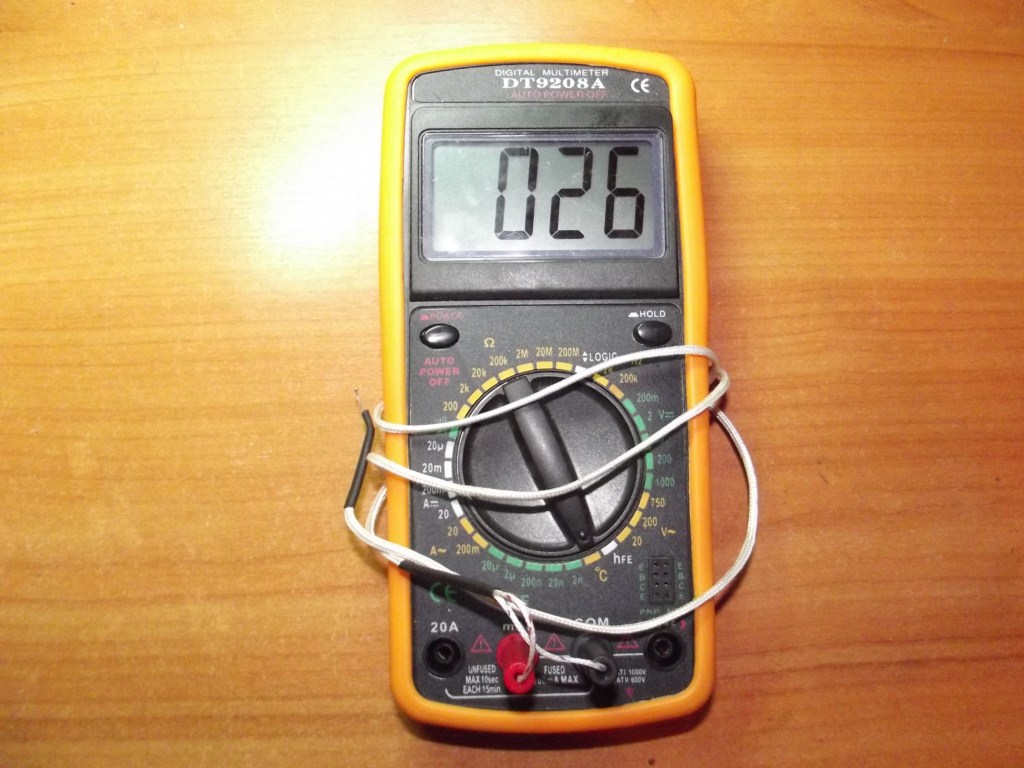

Для того, чтобы определить температуру каждой стороны элемента Пельтье, я буду использовать мультиметр, который шел в комплекте с термопарой

Сейчас он показывает комнатную температуру. Да, у меня тепло ;-).

Для того, чтобы определить, какая сторона элемента Пельтье греется, а какая охлаждается, для этого цепляем красный вывод на плюс, черный – на минус и подаем чуток напряжения, вольта два-три. Я узнал, что у меня сторона “А” охлаждается, а сторона “Б” греется, пощупав их рукой. Если перепутать полярность, ничего страшного не случится. Просто сторона А будет нагреваться, а сторона Б охлаждаться, то есть они поменяются ролями.

Итак, номинальное (нормальное) напряжение для работы элемента Пельтье – это 12 Вольт. Так как  я подключил на красный  – плюс, а на черный – минус, то у меня сторона Б греется. Давайте замеряем ее температуру.  Подаем напряжение 12 Вольт и смотрим на показания мультиметра:

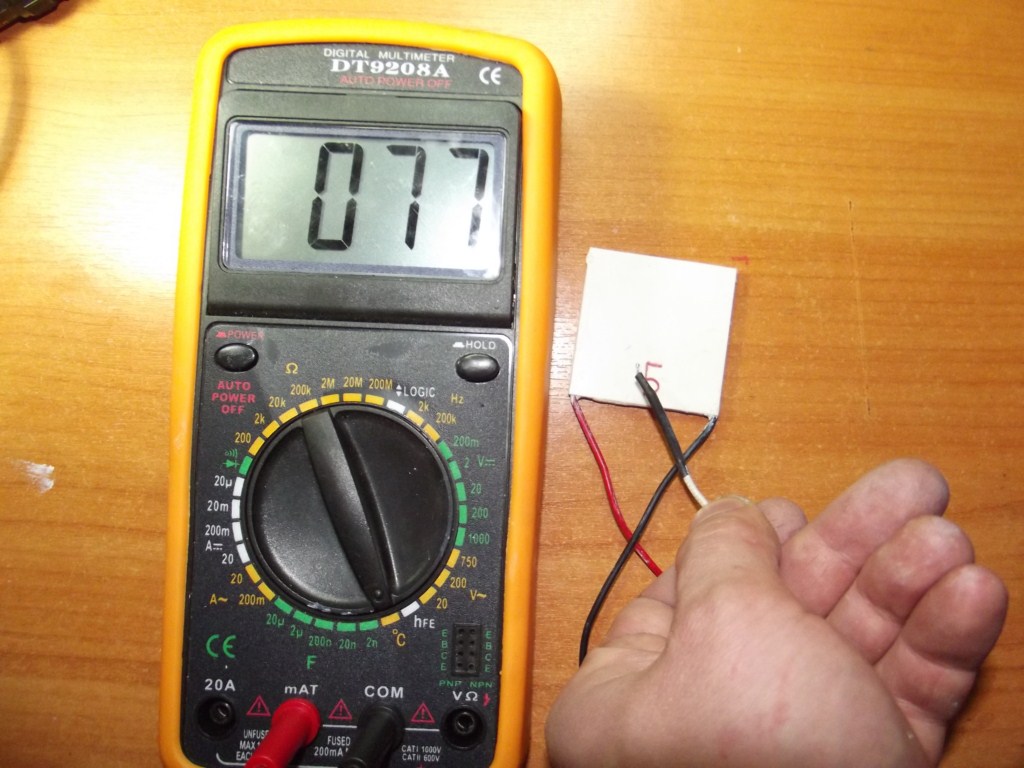

77 градусов по Цельсию – это не шутки. Эта сторона нагрелась так, что когда ее трогаешь, она обжигает пальцы.

Поэтому главной фишкой использования элемента Пельтье в своих электронных устройствах является большой радиатор. Желательно, чтобы радиатор обдувался вентилятором. Я пока что взял радиатор от усилителя, который  дали в ремонт. Намазал термопасту КПТ-8 и прикрепил элемент Пельтье к радиатору.

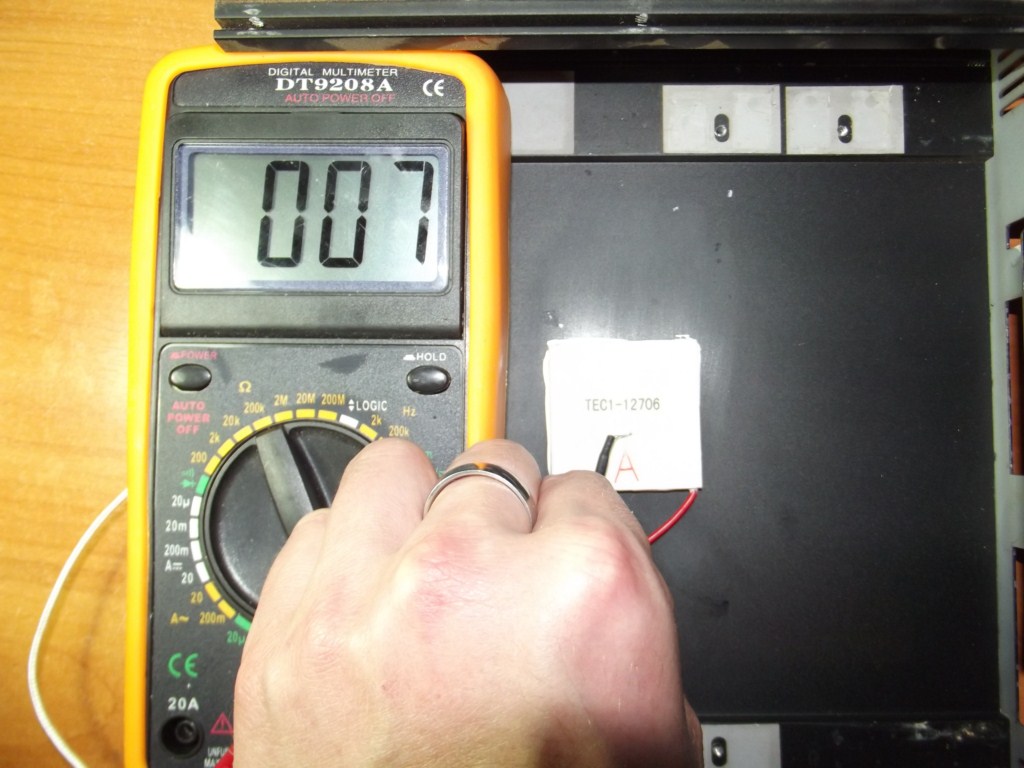

Подаем 12 Вольт и замеряем температуру стороны А:

7 градусов по Цельсию). Когда трогаешь, пальцы замерзают.

Но также есть и обратный эффект, при котором можно вырабатывать электроэнергию с помощью элемента Пельтье, если одну сторону охлаждать, а другую нагревать. Очень показательный пример – это фонарик, работающий от тепла руки

Охлаждение процессора

Основные компоненты компьютеров постоянно совершенствуются, что приводит к росту тепловыделения. Вместе с ними развиваются системы охлаждения с применением новаторских технологий, с современными средствами контроля. Модуль Пельтье применение в данной сфере нашел прежде всего в охлаждении микросхем и других радиодеталей. С форсированными режимами разгона микропроцессоров традиционные кулеры уже не справляются. А увеличение частоты работы процессоров дает возможность повысить их быстродействие.

Увеличение скорости вращения вентилятора приводит к значительному шуму. Его устраняют за счет использования модуля Пельтье в комбинированной системе охлаждения. Таким путем передовые фирмы быстро освоили производство эффективных охлаждающих систем, которые стали пользоваться большим спросом.

С процессоров тепло обычно отводится кулерами. Воздушный поток может засасываться снаружи или поступать изнутри системного блока. Главная проблема состоит в том, что температура воздуха порой оказывается недостаточной для теплоотвода. Поэтому ТЭМ стали использовать для охлаждения потока воздуха, поступающего в системный блок, тем самым повышая эффективность теплообмена. Таким образом, встроенный воздушный кондиционер является помощником традиционной системы охлаждения компьютера.

С обеих сторон модуля крепятся алюминиевые радиаторы. Со стороны холодной пластины нагнетается воздух на охлаждение к процессору. После того как он заберет тепло, его выдувает другой вентилятор через радиатор горячей пластины модуля.

Современный ТЭМ управляется электронным устройством с датчиком температуры, где степень охлаждения пропорциональна разогреву процессора.

Активизация охлаждения процессоров создает также некоторые проблемы.

  1. Простые охлаждающие модули Пельтье предназначены для непрерывной работы. При пониженном энергопотреблении также уменьшается тепловыделение, что может вызвать переохлаждение кристалла и последующее зависание процессора.
  2. Если работа кулера и холодильника не будет должным образом согласована, последний может перейти в режим нагрева вместо охлаждения. Источник дополнительного тепла вызовет перегрев процессора.

Таким образом, для современных процессоров нужны передовые технологии охлаждения с контролем работы самих модулей. Подобные изменения режимов работы не происходят с видеокартами, которые также требуют интенсивного охлаждения. Поэтому для них ТЭМ подходит идеально.

Принцип действия модулей

На контакте разнородных проводников происходит выделение или поглощение тепла в зависимости от направления электрического тока. Поток электронов обладает потенциальной и кинетической энергией. Плотность тока в контактирующих проводниках одинакова, а плотности потоков энергии отличаются.

Если энергия, втекающая в контакт, больше энергии, вытекающей из него, это означает, что электроны тормозятся в месте перехода из одной области в другую и разогревают кристаллическую решётку (электрическое поле тормозит их движение). Когда направление тока меняется, происходит обратный процесс ускорения электронов, когда энергия у кристаллической решётки забирается и происходит её охлаждение (направления электрического поля и движения электронов совпадают).

Энергетическая разность зарядов на границе полупроводников самая высокая и в них эффект проявляется наиболее сильно.

Модуль «Пельтье»

Больше всего распространён термоэлектрический модуль (ТЭМ), представляющий собой полупроводники p-, и n-типов, соединённые между собой через медные проводники.

Схема принципа работы модуля

В одном элементе существует 4 перехода между металлом и полупроводниками. При замкнутой цепи поток электронов перемещается от отрицательного полюса АКБ к положительному, последовательно проходя через каждый переход.

Вблизи первого перехода медь – полупроводник p-типа происходит тепловыделение в полупроводниковой зоне, поскольку электроны переходят в состояние с меньшей энергией.

Вблизи следующей границы с металлом в полупроводнике происходит поглощение теплоты, в связи с «высасыванием» электронов из зоны р-проводимости под действием электрического поля.

На третьем переходе электроны попадают в полупроводник типа n, где они обладают большей энергией, чем в металле. При этом происходит поглощение энергии и охлаждение полупроводника около границы перехода.

Последний переход сопровождается обратным процессом тепловыделения в n-полупроводнике из-за перехода электронов в зону с меньшей энергией.

Поскольку нагревающиеся и охлаждающиеся переходы находятся в разных плоскостях, элемент «Пельтье» сверху будет охлаждаться, а снизу нагреваться.

На практике каждый элемент содержит большое количество нагревающихся и охлаждающихся переходов, что приводит к образованию ощутимого температурного перепада, позволяющего создать термоэлектрогенератор.

Как выглядит структура модуля

Элемент «Пельтье» содержит большое количество полупроводниковых параллелепипедов p-, и n-типов, последовательно соединённых между собой перемычками из металла – термоконтактов, другой стороной соприкасающихся с керамической пластиной.

В качестве полупроводников применяется теллурид висмута и германид кремния.

Достоинства и недостатки ТЭМ

К преимуществам термоэлектрического модуля (ТЭМ) относят:

  • малые размеры;
  • возможность работы, как охладителей, так и нагревателей;
  • обратимость процесса при смене полярности, позволяющая поддерживать точное значение температуры;
  • отсутствие подвижных элементов, которые обычно изнашиваются.

Недостатки модулей:

  • малый КПД (2-3%);
  • необходимость создания источника, обеспечивающего температурный перепад;
  • значительное потребление электроэнергии;
  • высокая стоимость.

Несмотря на недостатки, ТЭМ применяются там, где большие энергозатраты не имеют значения:

  • охлаждение чипов, деталей цифровых фотокамер, диодных лазеров, кварцевых генераторов, инфракрасных детекторов;
  • использование каскадов ТЭМ, позволяющих добиться низкой температуры;
  • создание компактных холодильников, например, для автомобилей;
  • термоэлектрогенератор для зарядки мобильных устройств.

Самостоятельное изготовление

Комплект необходимых деталей

Перед тем, как собрать ТЭГ Пельтье своими руками, обязательно нужно учесть следующие важные моменты:

  • Для получения электричества за счёт разницы температур подходят далеко не все представленные ранее модули ТЭМ, а лишь те из них, что рассчитаны на нагрев до 300-4000 градусов;
  • Определенный запас по температуре гарантирует, что преобразовательные пластины не выйдут из строя при случайном перегреве рабочих контактов;
  • Из всего многообразия представленных изделий предпочтение следует отдать элементам типа ТЕС1-12712, изготавливаемых в виде квадратов с разными размерами сторон: от 40 до 60 мм (смотрите рисунок ниже).

Термоэлементы типа TEC

Дополнительная информация. Для сборки устройства, рассчитанного на минимум потребляемой мощности, вполне может хватить одного элемента с максимальным размером.

Помимо этого, для изготовления генератора потребуется электронный преобразователь, позволяющий поддерживать выходное напряжение на уровне 5 Вольт. Необходимость в этой схеме объясняется тем, что генерируемая системой ЭДС непостоянна, так как разность температур всё время меняет своё значение при нагреве и охлаждении отдельных зон.

Стабилизатор напряжения придётся использовать фирменный (самостоятельно изготовить его могут только профессионалы). Для заявленных целей подойдёт устройство от зарубежного производителя марки «MAX 756» или отечественные изделия (3.3В/5В ЕК-1674), оснащённые USB разъёмом.

В качестве нагревателя могут использоваться как костёр (мини-печка), так и свеча, сухой спирт или самодельная лампа. Роль охладителя на природе чаще всего играет холодная вода, а в зимнее время – снег.

Сборка

Для формирования сред с разной температурой потребуются небольшие металлические ёмкости типа кружек или кастрюль из дюралюминия с отпиленными ручками. По своему размеру посуда подбирается так, чтобы одну ёмкость можно было вставить в другую, и чтобы между стенками оставался зазор, достаточный для размещения элементов TEC (они крепятся с двух сторон на термическую пасту).

Затем к каждой из сторон надёжно закреплённого модуля припаиваются хорошо изолированные провода, ведущие к преобразователю (стабилизатору). Для повышения отдачи системы (её КПД) днища металлических ёмкостей, непосредственно контактирующих с элементами ТЭГ, предварительно полируются, а на их донные части наносится тонкий слой термостойкого герметика (фото ниже).

Самодельный термогенератор

Последняя операция обеспечит концентрацию тепла в зоне расположения модуля и не позволит ему рассеиваться на близко расположенных охлаждаемых деталях. Для проверки работоспособности получившейся конструкции во внутреннюю (меньшую по объёму) ёмкость наливается вода, или закладывается снег, после чего она ставится на огонь. По истечении некоторого времени можно будет проверить наличие выходного напряжения 5 Вольт посредством мультиметра.

В заключение отметим, что из-за не очень высокого КПД этого устройства применять его в походе целесообразно только с целью зарядки телефона или для энергоснабжения не очень мощного фонарика с подсевшей батарейкой. Благо, что на природе имеются все условия, необходимые для создания нужной разности температур (холодная вода из реки и тепло от костра).

Элемент Пельтье в руках домашнего мастера

Нужно сразу оговориться, самостоятельное изготавливание термоэлектрического элемента занятие по меньшей мере бессмысленное и никому не нужное. Если только изготавливающий не является учеником седьмого класса и не закрепляет таким образом, полученные на уроках физики, знания.

Гораздо проще купить новый термоэлектрический элемент
в соответствующем магазине. Благо стоят они недорого и недостатка в выборе конкретной модели не наблюдается. А кроме того, что в них нечему ломаться или изнашиваться, любой термоэлемент, снятый со старого компьютера или автомобильного кондиционера, не будет отличаться по своим техническим характеристикам от нового.

Наибольшей популярностью пользуется модель термоэлемента: TEC1-12706. Размеры этого устройства 40 на 40 миллиметров. Состоит он из 127 термопар, соединённых между собою последовательно. Рассчитан на ток в 5 А, при напряжении цепи 12 В. Стоит такой элемент в среднем от 200 до 300 рублей. Но можно найти и за сто, или, вообще, за так, если снять со старого компьютера или какого другого ненужного устройства.

Изготовить с помощью такого элемента можно, как минимум два очень интересных и полезных в хозяйстве устройства.

Как сделать холодильник своими руками

Производство портативных холодильников, в частности, для машин целиком основано на эффекте Пельтье. Для изготовления подобного устройства в домашних условиях понадобиться:

  • Термоэлемент марки TEC1-12706. Стоит 200 рублей в ближайшем магазине (специализированном).
  • Радиатор и вентилятор. Снимаются с отслужившего своё старого компьютера.
  • Контейнер. Любая ненужная ёмкость из пластика, металла или дерева. Снаружи и изнутри такая ёмкость оклеивается теплосберегающими пластинами из пенопласта или пенополистирола.

Термоэлектрический модуль встраивается в крышку контейнера. В этом случае поступление холода будет происходит сверху вниз, что приведёт к равномерному охлаждению ёмкости. Изнутри контейнера, в его крышку с помощью термопасты и крепёжных болтов прикрепляют радиатор.

Для того чтобы увеличить мощность будущего холодильного устройства, можно увеличить количество термоэлементов, до двух-трёх и более. В этом случае модули приклеиваются друг к другу, с соблюдением полярности. Иными словами, горячая сторона нижележащего элемента контактирует с холодной стороной вышележащего.

Снаружи на крышку крепится ещё один радиатор вместе с компьютерным кулером. В месте крепежа радиаторов должна быть хорошая термоизоляция между холодной — внутренней и горячей — внешней сторонами. Необходимо очень аккуратно стягивать верхний и нижний радиаторы крепёжными болтами, чтобы не треснули керамические пластины, располагающихся между ними термоэлементов.

Электричество подключается с помощью блока питания, который можно взять от старого компьютера
.

Портативный термоэлектрогенератор

Такая мини-электростанция может очень выручить туриста или охотника, когда в лесу сядут батареи всех электронных гаджетов. Очень романтично в этой ситуации взять несколько сухих щепок и шишек, развести небольшой костерок и с его помощью зарядить разряженные аккумуляторы, а заодно и поесть приготовить. Именно это позволяет сделать портативный термогенератор, построенный на термоэлементе.

Для постройки этого чудо-девайса необходимо наличие портативной походной печки, работающей на любом виде топлива. В крайнем случае сгодится даже небольшая свечка или таблетка сухого спирта.

В печке разводят огонь, а снаружи с помощью термопасты к ней крепится термоэлектрический модуль. Посредством проводов он подключается к преобразователю напряжения.

Величина получаемого тока напрямую будет зависеть от разницы температур между холодной и горячей сторонами термоэлемента. Для эффективной работы необходима разница между холодной и горячей поверхностью как минимум в 100 градусов.

В этом случае необходимо понимать, что максимальная температура ограничена температурой плавления припоя, с помощью которого изготовлен сам модуль. Поэтому для подобных устройств используют специальные термомодули, которые изготавливают с помощью специального тугоплавкого припоя. В обычных модулях температура плавления припоя составляет 150 градусов. В модулях тугоплавких, припой начинает плавиться при температуре 300 градусов.

Термопреобразователь (модуль Пельтье) работает по принципу, обратному действию термопары, — появлению разности температур, когда протекает электрический ток.
