Как сделать эстакаду из различных материалов

Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

Для этого следует учитывать некоторые нюансы:

• высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
• высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
• ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
• мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.

Эстакада из железнодорожных шпал

Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.

Но у такого типа самодельных устройств есть недостатки:

• шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
• требуется много места для хранения;
• необходимо большое количество материала.

Эстакада из дерева

Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.

Для ее создания потребуются:

1. Доски 5 сантиметров в толщину.
2. Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.

Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.

https://youtube.com/watch?v=8vd56UFR8o4

Как сделать эстакаду из металла

Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.

Для такой конструкции понадобятся:

• сварочный аппарат;
• болгарка и круги к ней
• арматура;
• металлический прокат;
• метизы;
• краска для метала.

Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.

Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.

Далее потребуется изготовить 2 детали для размещения автомобиля. Они измеряются по расстоянию между центрами колес и изготавливаются с небольшим запасом. Детали скрепляются болтами.

Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.

Популярные варианты эстакад для ремонта авто

Самый простой вид мини-эстакады – две пары сбитых воедино обрезков деревянного бруса сечением 20х20 см. Обрезав под косым углом край подобной импровизированной опоры, мы получим прочную площадку, на которую можно заехать передком или сдав машиной назад (фото №1).

Фото 1. Два обрезка бруса – простейшее подъемное приспособление для ремонта

Недостатки такой опоры очевидны: на брусе нет бортиков защиты от бокового соскальзывания колес, что требует от водителя предельной аккуратности при въезде. Нет здесь и заднего «отбойника», который предотвратит случайный съезд. Высота подставки недостаточна для удобного доступа к днищу.

Существует более совершенный вариант деревянной опоры для выполнения простых ремонтных работ. Такая эстакада на даче изготавливается из обрезков досок, последовательно сбиваемых в широкий щит. Одна его сторона образует ступенчатый уклон для въезда (фото №2).

Фото №2 Мини-эстакада из обрезков досок

Данная конструкция имеет отбойный брусок и две лямки для переноски. Ее ширину можно выбрать такой, чтобы заезжать для осмотра машины без риска срыва колес. Стоимость и сложность изготовления подобной подставки минимальны.

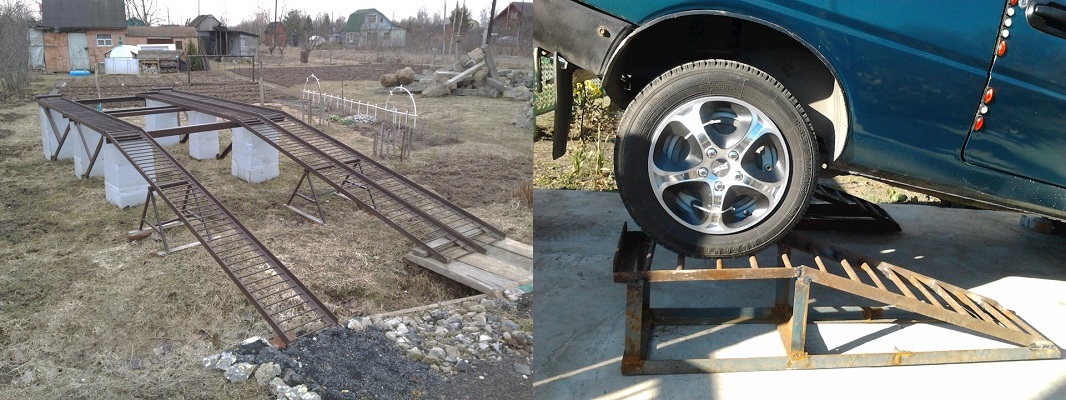

Чаще всего мини-эстакады изготавливают из профильного металла (труб, уголка и арматуры). Они долговечнее и прочнее деревянных. Пример такой конструкции вы видите на фото №3.

Фото №3 Подставка-эстакада из уголка

Вместо уголка для опорной части трапа можно использовать арматуру или трубу. Продлив горизонтальный трап на 1 метр, мы получим более удобную для работы мини-эстакаду. Используя ее, можно добраться к большей части агрегатов, расположенных под дном кузова (фото №4).

Фото №4 Удлиненный вариант эстакады-подставки

Завершает обзор компактных конструкций мини-эстакада для авто разборного типа. Она занимает промежуточную позицию между переносными и стационарными вариантами (фото №5, 6, 7).

Фото №5 Переносная эстакада в собранном виде

Важная особенность этой конструкции – возможность демонтажа горизонтальных трапов после въезда автомобиля для удобного доступа к колесным аркам и порогам.

Фото №6 Вариант частичной сборки эстакады для подъема одной части кузова

Фото №7 В разобранном виде универсальная эстакада полностью помещается в гараж

Работать, лежа или сидя под машиной можно, но не слишком удобно. Поэтому для регулярного ремонта нужна стационарная высокая эстакада, собранная на столбчатом фундаменте (фото №8).

Фото №8 Стационарная автоэстакада из металла на бетонном основании

Такая конструкция при необходимости примет не только легковушку, но также небольшой грузовик или автобус.

Как сделать разборную автоэстакаду самостоятельно?

Изготовление конструкции начинается с составления подробного чертежа. Делая его, вы сможете учесть и продумать все этапы сборки, избежав ошибок, свойственных поспешно выполненной работе.

Разборная эстакада должна иметь следующие габариты:

• Длина въездного и горизонтального трапа равна длине автомобиля + 1 метр.
• Ширина трапа — минимум 40 см.
• Высота опорных тумб – 70-80 см.
• Ширина верхней части опорных тумб равна ширине трапов.

Для того, чтобы сделать эстакаду прочной, не следует экономить на металле. Для трапов нужно купить равнополочный уголок 63 мм. Опорные тумбы «стульчики» можно сварить из уголка с шириной полки 50 мм. Заполнение трапов делается рифленой арматурой сечением не менее 14 мм.

Без сварочного аппарата, болгарки и дрели к работе лучше не приступать. Кроме сборочного инструмента, нужно приготовить 12 пар болтов и гаек для крепления трапов к «стульчикам».

Этапы работы

Первый шаг – изготовление опорных тумб. Им нужно придать трапециевидную форму для повышения устойчивости. Для точной сборки основания и верхней части «стульчика» отрезанные по размеру уголки нужно разложить на плите OSB, фиксируя между собой с помощью струбцин или магнитов сварщика.

Сначала сваривают нижнее основания всех четырех опор. Затем собирают рамки верхних площадок и крепят к ним ножки из уголка. Заключительный этап – установка верхних рамок с ножками в нижние опоры и фиксация их сваркой.

Обратите внимание, что на сборочной схеме один из уголков верхней рамки повернут полкой вверх и образует отбойник для защиты колес от срыва с эстакады. На торцевых опорах нужно приварить еще по одному отбойному уголку. Они не дадут автомобилю съехать с трапа

Они не дадут автомобилю съехать с трапа.

Для того, чтобы сделать эстакаду своими руками максимально устойчивой, можно установить на ней поперечные связи из стального профиля. Его крепят болтами к тумбам. Эта мера не будет лишней, поскольку повысит жесткость всей конструкции.

Горизонтальный и въездной трапы изготавливают из уголка 63 мм и арматурных прутков, выполняющих роль «лесенки». Длина наклонного трапа для легковой машины должна быть не менее 3 метров. Размер горизонтального участка выбирают, прибавив к длине автомобиля 1 метр. Ширина трапов не менее 40 см.

Перед установкой арматурных стержней уголки переворачивают так, чтобы их полки смотрели вверх и служили внешними боковыми бортиками. «Лесенка» получится ровной, если профиль уложен на твердую горизонтальную площадку. Прикрепить его к бетону или асфальту сложно. Поэтому можно использовать в качестве монтажной базы два поперечных уголка. К ним направляющие «лесенки» крепят струбцинами. Проделав эту операцию, можно начинать процесс сварки. Отрезки профилированной арматуры будет удобнее выставлять, используя в качестве шаблона обрезок уголка 63 мм.

Изготовление наклонного трапа эстакады для ремонта автомобиля немного отличается от сборки горизонтального. На нем нужно оставить свободный конец длиной 10 см (без арматурных стержней), который будет служить стыковочным узлом. Вертикальное ребро профиля прорезают болгаркой до горизонтальной полки. После этого необходимо выполнить загиб стыковочных концов.

Если у вас нет гибочного станка, а есть парочка друзей солидного веса, то попросите их забраться на тумбу, чтобы создать противовес усилию загиба. Перед этой операцией нужно уложить въездной трап горизонтально, подперев его свободный конец. В опорной части профиля и уголке «стульчика» по месту сверлят два отверстия. Зафиксировав концы «лесенки» болтовыми соединениями, ее с усилием наклоняют вниз до земли. В том месте, где был прорезан профиль, нужно вварить кусок стальной пластины для усиления узла опирания.

Горизонтальный трап монтируют, уложив его на тумбы. После этого сверлят отверстия под болты в несущих уголках и верхнем опорном профиле тумбы. Для более надежного крепления эстакады к площадке к «стульчикам» можно приварить проушины. Зафиксировав их дюбелями к бетону или стальными штырями к грунту, вы обезопасите себя от смещения частей эстакады при въезде на нее автомобиля.

Делая пробный въезд, обратите внимание на поведения наклонной «лесенки». Если она прогибается, то придется сделать две промежуточные опорные рамки и прикрепить их болтовыми соединениями к уголкам

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Рекомендуем: Магнитные замки и защелки для межкомнатных дверей — современно и практично!

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов.Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Полный наезд на эстакаду

Такая переносная конструкция подразумевает, что авто будет находиться в горизонтальном положении на некоторой высоте над землей. Это обеспечивает больший комфорт при профилактических и ремонтных работах хозяину машины.

Расстояние от поверхности площадки до днища может при этом достигать 1 м и более. В качестве примера того, как сделать эстакаду, можно использовать чертежи с рис. 3 или разработать собственные. Потребуются:

• уголок стальной 5х5 см толщиной 10 мм;
• пруток арматурный диаметром 17 мм;
• болгарка;
• сварочный аппарат, электроды;
• рулетка.

Нарезать уголок для опорных конструкций по размерам, указанным на схеме. Отрезки для внешней стороны каждой опоры должны быть на 10 см длиннее тех, что окажутся под днищем машины, когда разборная мини эстакада будет установлена в рабочее положение. Это обеспечит упор для мостиков и колес авто, предотвратив возможный сход их в сторону. 2 опоры должны быть оборудованы и поперечными упорами для колес в дальней от въезда на эстакаду точке.

Сварить для каждой опоры по 2 трапециевидные конструкции: с выходящими над ее верхним краем концами уголка и без них. Соединить трапеции поперечинами длиной около 60 см, приваривая их в углах конструкций. Собрав 4 опоры, сделать поперечные упоры на тех, которые будут установлены в дальних концах эстакады.

Длина мостиков и въездных наклонных деталей определяется из личных потребностей, в зависимости от размеров авто. Ширина их должна быть достаточной для удобного прохода машины по наклонной и горизонтальной поверхностям. Сварить мостики нужно в виде «лесенок», соединяя отрезки уголка поперечинами нужной длины из прутка.

Чтобы обеспечить надежность сборной конструкции, надо предусмотреть отверстия для крепежа на болты с гайками в местах пересечения мостиков с верхними частями опор и в точках крепления наклонных въездов к ним же. Для приведения эстакады в рабочее состояние достаточно установить 4 опоры, уложить горизонтальные мостики и установить наклонные трапы для подъема автомобиля. После окончания осмотра и ремонта самодельная мини-эстакада так же легко разбирается на составные части и может храниться, не занимая много места в гараже или рядом с ним.

Если вы являетесь обладателем своего автомобиля и гаража, при этом предпочитаете хоть иногда самостоятельно заглядывать под свою машину, то нижеизложенное для вас. Обычно малоопытные водители предпочитают проводить осмотры только на СТО и отдавать свои кровные «специалистам», но даже проведение небольших работ по замене масла, расходников, контроль состояния агрегатов и механизмов вашего автомобиля могут сэкономить ваш бюджет. Эстакада, своими руками сделанная в гараже – вот оптимальный выход из такой ситуации.

Посмотрим на статистику опроса на тему, сложно ли сделать эстакаду в гараже своими руками. 66% опрошенных ответили, что это достаточно просто; 14% считают, что просто, но с небольшими проблемами; 16% сказали, что это нелегко, и потребуются навыки в этой области; для 4% это очень сложное задание.

В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.

Эстакады можно разделить на 2 вида:

• для полного заезда автомобиля;
• для частичного подъема автомобиля.

Изготовление мини-эстакады из досок

Изготовление эстакады своими руками из дерева начинается с подготовки материалов и инструментов. Здесь будут нужны:

• Колодки из дерева или просто доски.
• Деревянные бруски. У них должно быть квадратное сечение, сторона квадрата — 20 см.
• Пилы.
• Отвертки.
• Гвозди и шурупы.

Главные преимущества такой конструкции — мобильность, легкость, простота сборки. Но есть и недостатки, так как прочность такой конструкции не настолько велика, как хотелось бы, а еще ее нужно время от времени обрабатывать защитными средствами, чтобы платформа для авто не сгнила и не была повреждена паразитами.

Пример простейшей мини-эстакады

Конструкции из дерева, кстати, могут быть двух видов:

• Цельными.
• Ступенчатыми. Они делаются из обрезков досок.

Главное их различие в том, что цельная проще собирается и она легкая (с точки зрения веса). А вот на ступенчатую нужно потратить время и она не подходит для перевозки. Но зато на ступенчатую платформу авто легче заехать, так как она получается длиннее цельной.

Чертеж мини-эстакады из дерева

Здесь мы рассмотрим пошаговый алгоритм, по которому собирается цельная деревянная эстакада для авто с частичным наездом. Выглядит инструкция так:

1. Распиливаем колодки на равную длину. Нужно сделать так, чтобы верхний край был срезан немного под углом, а в конце поставить ограничитель.
2. К колодке прикрепляем две доски. Одна будет основанием, вторая — въездом. Закрепить лучше всего длинными гвоздями и шурупами.
3. По бокам колода укрепляется планками.
4. Сверху обязательно делаем ограничители, чтобы вовремя остановить авто.

Останется только обработать защитой, а потом сделать вторую часть.

Знать, как сделать эстакаду для автомобиля своими руками из металла или дерева будет полезно даже тем, кто предпочитает доверять проверку авто профессионалам. Это одно из тех умений, которое обязательно может пригодиться, ведь иногда, чтобы осмотреть машину, совсем не нужен глаз специалиста

Важно уметь проводить простейший осмотр самостоятельно, и эстакада для этих целей пригодится как нельзя лучше

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

1. Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
2. Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

• 4 тумбы под опоры;
• 2 пары платформ со стопором, чтобы машина не скатилась;
• 2 пары горизонтального трапа под наклонный заезд;
• несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
• уголок стальной, толщина не менее 10 мм
• пруток металлический.
а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.

Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

особенности изготовления разных вариантов :: SYL.ru

Смотровая яма нужна практически любому автомобилисту. С ее помощью вы можете сделать плановый осмотр автомобиля и его частичный ремонт

Особенно важно такое сооружение в том случае, если поблизости нет станций ТО

Для чего нужна конструкция?

Как уже было сказано, если у вас есть машина, то, возможно, будут и определенные проблемы с механизмами. Не все поломки можно устранить прямо в гараже. Иногда приходится забираться и под автомобиль. Естественно, делать ремонт лежа не очень удобно. Именно для этого и была придумана эстакада.

Своими руками сделать такое сооружение не сложно. Нужно только определиться с конструкцией и собрать все необходимые материалы. Нужно отметить, что для постройки сооружения можно применить все, что находится у вас в хозяйстве. Например, эстакада для ремонта машины может быть сделана из металлических лестниц (надземный вариант), кирпичей или просто выкопана в виде ямы (подземный вариант).

Какие инструменты могут понадобиться?

Сконструировать такое строение достаточно просто. Нужно сначала нарисовать схему на бумаге, рассчитать ее размеры, а также подобрать необходимый инструмент:

1. Сварка (если будет построен металлический вариант).
2. Болгарка (для разрезания материалов).
3. Лопата (если вы хотите сделать яму или же зафиксировать надземные стойки).
4. Кирпич и шпалы.
5. Цемент (чтобы изделие не «ездило», его следует закрепить бетонным раствором).

Из этого перечня вы выбираете то, что вам будет нужно в зависимости от материалов.

Как сделать самый простой вариант конструкции?

Она представляет собой сооружение, на которое автомобиль может выехать только задними или только передними колесами. Такая эстакада для автомобиля состоит из одинаковых конструкций, которые можно сделать из металла или дерева. Учтите, что ширина таких изделий не должна быть менее 40 см. В противном случае они могут оказаться неустойчивыми или слишком узкими.

Сварить эту конструкцию можно из уголков. При этом сечение элементов составляет около 2,5 см. Для того чтобы автомобиль не соскользнул с эстакады, на стойках нужно зафиксировать ограничители. Их высота составляет не менее 7 см. После того как все сварочные работы будут завершены, острые углы нужно убрать при помощи болгарки. Для того чтобы изделие прослужило как можно дольше, его нужно покрыть специальным антикоррозийным составом или покрасить. Учтите, что один элемент такого сооружения будет иметь достаточно большой вес.

Как сделать конструкцию из лестниц?

Подобная эстакада своими руками делается тоже достаточно быстро. Она является более совершенным вариантом, чем предыдущий. Для работы вам понадобится две металлические лестницы длиной не менее 3 метров, сварочный аппарат и уголки.

Для начала нужно обработать все составляющие антикоррозийным составом. Далее, к краям лестниц нужно приварить по 4 вертикальные опоры, на которых они будут стоять (как лавочки). Их длина должна быть достаточной для того, чтобы ее можно было частично вкопать в землю. Естественно, в этом случае лучше выбрать уголки или трубы. В любом случае эти элементы должны быть достаточно прочными, чтобы выдержать вес автомобиля.

После того как основная конструкция будет собрана, необходимо зафиксировать ее в гараже. Поместите будущую эстакаду так, чтобы вам было удобно заезжать на нее. Стойки в земле обязательно надо зафиксировать бетонным раствором. Для того чтобы автомобиль смог заехать на конструкцию, к лестницам под углом нужно приварить еще по 4 уголка (с обеих сторон). Между собой их лучше объединить поперечинами.

Особенности обустройства смотровой ямы

Строительство эстакады такого типа является самым распространенным. Однако возможно оно при одном условии: у вас есть много свободного места. Такая смотровая яма должна иметь глубину не менее 1 метра. Этот параметр зависит от роста человека, который будет заниматься ремонтом или осмотром авто. Чтобы земля не осыпалась внутри, стенки сооружения лучше обшить досками. Для того чтобы спускаться в яму было удобно, нужно либо выкопать ступеньки, либо поставить лестницу. Учтите, что ступени следует оснастить противоскользящими накладками.

Учтите, что края такой эстакады должны находиться немного выше уровня земли. Длина ямы должна соответствовать размеру машины. При этом после заезда автомобиль не должен перекрывать лестницу для спуска. Что касается ширины канавы, то она составляет около 1 метра. К этому расстоянию нужно добавить предохранительные реборды.

Как видите, эстакада своими руками строится достаточно быстро. Нужно просто заранее нарисовать схему и подобрать материалы.

Проверка рампы в деле

Подкатываем и укладываем рампу перед передними колесами автомобиля

Осторожно подаем машину вперед, преодолевая наклонный участок рампы, заезжаем передними колесами на горизонтальную площадку. Ставим автомобиль на ручной тормоз

Также не лишним будет подставить упор под заднее колесо. Убеждаемся, что расстояние от пола до низа машины стало довольно просторным и можно без труда расположиться под ней для профилактического осмотра или ремонта. Завершив работу, осторожно съезжаем с рампы и убираем ее в укромное место, где она будет находиться до следующего применения. Конструктивные особенности многих автомобилей и их технические характеристики предполагают регулярное проведение профилактического осмотра и ремонт различных узлов и систем. Что поделаешь, это всего лишь машина и как всякая техника, она требует ухода и заботы. Однако если в каких-то случаях можно произвести ремонтные работы сверху, подняв капот, то любой осмотр подвески и шасси становится настоящим мучением, если нет смотровой ямы или эстакады. Постоянно гонять своего четырехколесного друга в автосервис довольно накладно, да и не нужно, ведь многие работы можно сделать своими руками. Поэтому устройство эстакады для автомобилей является первоочередной задачей для любого автовладельца, заботящегося о бесперебойной работе своей машины.

Требования к эстакаде

В целях обеспечения безопасности и удобства в работе, эстакаду лучше делать с учетом следующих требований:

• Высота эстакады для ремонта автомобилей должна быть не менее 1 метра. В противном случае вам будет очень трудно под нее забраться, света для осмотра ходовой части будет недостаточно, а свободного пространства для манипуляций с деталями и ключами и вовсе не будет.
• Ширина зависит от типа автомобиля (грузовой, легковой), но не должна быть минимальной, сантиметр в сантиметр. Необходимо сделать припуски при расчетах, чтобы на такой помост машина могла заехать без проблем.
• Для большей надежности нужно при строительстве эстакады предусмотреть запас прочности. Это поможет не только избежать деформации конструкции, но и при необходимости закатывать на нее более тяжелый транспорт.

Виды смотровых эстакад для автомобилей

В принципе, существует всего два варианта обустройства эстакады на своем участке. У каждого из них есть свои плюсы и минусы и особенности изготовления.

Мини эстакада,

представляет собой переносную конструкцию для частичного наезда. Состоит из двух отдельных частей, не сваренных друг с другом. На такой помост автомобиль может наезжать передними или задними колесами, позволяя владельцу производить ремонтные работы.

Плюс — эту эстакаду можно использовать даже в условиях жесточайшей нехватки свободного места и после ремонта убирать в сторонку. Минус — для заезда на конструкцию требуется ювелирная точность и элементы нужно устанавливать только в таких местах, где они не будут разъезжаться в разные стороны от толчка колес.

Полноразмерная эстакада

гораздо удобнее и надежнее, но для ее постройки потребуется свободное пространство. Зато и прослужит она десятки лет, сэкономив немало средств своему владельцу, ведь многие ремонтные работы можно будет произвести в домашних условиях. Плюс данной конструкции — надежность, прочность и долговечность. Минус — необходимость выделения свободного пространства и немного большие затраты на материалы.

Мини эстакада для автомобиля своими руками

Для того, чтобы сделать мини эстакаду своими руками понадобится:

1. Стальной уголок толщиной не менее 10 мм;
2. Металлический пруток;
3. Электроды для сварки;
4. Сварочный аппарат;
5. Краска для защиты готовой металлической конструкции от коррозии.

Несущие элементы, «пятки» на которых будет крепится лесенка для заезда должны иметь ширину порядка 40-45см. Опоры свариваются в виде трапеции, где низ, основание имеет ширину на 10-15 см большую, чем верх. Это необходимо для придания устойчивости конструкции. Лесенка для заезда изготавливается из двух кусков уголка с поперечно наваренным прутком, позволяющим колесам не скользить при подъеме на конструкцию.

Для фиксации авто в нужном положении нужно изготовить и специальные прокладки, которые используются для предотвращения самопроизвольного съезда машины с эстакады. После завершения работ вся конструкция окрашивается.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

1. Металлопрокат.
2. Сварочный аппарат с набором электродов.
3. Болгарка, укомплектованная несколькими отрезными кругами.
4. Куски арматуры.
5. Крепежи: болты, гайки.
6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
2. Две деревянные колодки.
3. Два куска вагонной доски.
4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Разновидности эстакад для авто

Начать стоит с того, что эстакады для ремонта авто могут быть двух видов:

1. Полноразмерная платформа поднимает автомобиль как минимум на 1 метр над землей. Она получается большой и крепкой, благодаря чему на нее несложно въехать, осматривать можно как легковой, так и грузовой транспорт, а исправить неполадки получается сразу же. Но такой эстакаде требуется много места, поэтому нередко ее устанавливают не в гараже, а около него.
2. Мини-эстакада легче, проста в сборке, а выглядит как два подиума, которые приподнимают машину со стороны передних или задних колес. Заехать на такую установку сложнее, чем на полноразмерную, так как она может разъехаться от любого неаккуратного толчка, а осмотр можно провести только частичный.

Примеры полноразмерной конструкции (слева) и мини-эстакады (справа)

Выбор подходящего типа конструкции зависит от того, какой вид транспорта предстоит осматривать, нужно ли проводить полную проверку или будет достаточно поверхностной, какой величины территория может быть отдана под установку конструкции и т. д.

Также для авто бывают эстакады из железнодорожных шпал и кирпича, но они используются не так часто.

Виды эстакад для гаража

Если смотровой ямы нет, а залезть под машину нужно, эстакада в гараже становится просто необходимостью. Эстакада — это устройство, позволяющее поднять машину для комфортного выполнения ремонтных работ.

Всего выделяют два вида:

1. Стационарная. Такую эстакаду, обычно, можно заметить на территории автомастерских. Она представляет собой большое железное сооружение, способное поднять машину на высоту около метра над уровнем земли. Ее несложно повторить в гараже, единственное — требуется много пространства.
2. Мини-эстакада. Этот вид подходит для владельцев небольших гаражей. Ввиду своей популярности они имеют множество вариаций устройства: односторонняя пирамида, прямоугольная трапеция, перекидная и качалка на основе шпал. Построить их довольно легко, а дополнительным плюсом является возможность выбрать конструкцию, максимально удовлетворяющую свои потребности.

https://youtube.com/watch?v=ZV5Ts1ZlS2s

Похожие записи:

Самостоятельное изготовление печи ракетного типа Прицеп для велосипеда: виды и типы, назначение и конструкции, преимущества и недостатки Какой поисковый магнит лучше покупать «холодный» сапожник сугодня, или починка обуви по-научному Как заморозить воду для питья? правильная очистка воды посредством замораживания, польза талой воды Увеличение громкости разговорного динамика устройства с android
