Ванная комната и реализация низковольтной подсветки
В любом доме или квартире существуют особые помещения, при отделке и организации освещения которых, нужно придерживаться определенных тонкостей работы. Такие особенности касаются ванной комнаты и кухни. Связано это с тем, что в ванной и кухне имеются повышенная влажность. Причем, если в кухне это не столь заметно, то в ванной влажность является основным критерием выбора не только варианта отделки, но также материалов и осветительных приборов. Причем к светильникам здесь имеются конкретные требования. Если ими пренебречь, то это может привести к печальным последствиям (проблемы со светом, электротравмы и пр.).
Освещение в ванной
Для ванной комнаты и других помещений, где имеется повышенная влажность, низковольтная система подсветки является наиболее предпочтительной. Это связано с тем, что подобная система работает при низком напряжении, которое не может причинить сильный вред здоровью людей даже в ситуации короткого замыкания. Удар током в 220 вольт может привести к остановке сердечной деятельности, а вот 12 вольт принесет только незначительный дискомфорт. Поэтому, стоя в душе или купаясь в ванной, не нужно беспокоиться о подобных рисках. Если все-таки в низковольтной системе освещения все же случилось короткое замыкание, то, скорее всего, либо сработает специально установленная дополнительная защита, либо трансформатор просто сгорит, обесточив осветительные приборы. Замена трансформатора не обойдется слишком уж дорого. Занимаясь установкой низковольтной системы подсветки в ванной комнате, необходимо использовать соответствующие светильники. Они должны отвечать следующим требованиям:
- иметь высокий класс влагозащищенности (IP55 и выше);
- иметь цоколь, который позволяет установить в светильнике галогеновые или светодиодные светильники;
- простой уход за светильником;
- длительный срок эксплуатации;
- экологически чистые материалы, которые являются компонентами корпуса осветительного прибора.
Помните, что правильно подобранный светильник является залогом вашей безопасности в ванной комнате.
Технические характеристики
Все электропреобразователи на выходе выдают стандартную частоту 50 Гц и напряжение 220 В. Эти выходные данные соответствуют требованиям домашнего электричества и совместимы со всеми потребителями. К основным параметрам относятся:
- номинальная мощность;
- КПД;
- активная или пассивная система охлаждения;
- потребление электроэнергии на холостом ходу;
- величина максимального тока потребления на входе;
- напряжение питания;
- устройства защиты от короткого замыкания и перегрева оборудования.
В зависимости от модели инвертора 12—220 вольт, потребители на выходе получают прямоугольную синусоиду напряжения или в более дорогих конструкциях она соответствует стандартному значению. Некоторые приборы, обладающие большой пусковой мощностью, невозможно запустить от преобразователя.
Вам это будет интересно Электронный преобразователь напряжения с 12 В на 220 В
Для этого необходимо применять переходники, состоящие из конденсаторов, которые могут обеспечить достаточный пусковой ток. Иногда просто необходимо ограничить применение некоторого электрического оборудования.
Что куда подключать в автомагнитоле
Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.
Разъемы на магнитолах
Чаще всего цвета проводов на каждую из систем отводятся такие:
- Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
- Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
- Чёрный — масса.
- Синий — антенный выход.
Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.
Схема штатного подключения по которой просто понять что куда надо подавать
С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.
Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.
Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.
Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.
Как лучше соединять провода
В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.
Соединение проводов при подключении автомагнитолы
Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.
Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.
Как получить 12В из подручных средств
Самый простой способ получить напряжение 12В – это соединить последовательно 8 пальчиковых батареек по 1,5 В.
Или использовать готовую 12В батарейку с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. В ней внутри подборка из маленьких «таблеток», которые вы видите на фото.
Мы рассмотрели набор вариантов для получения 12В в домашних условиях. Каждый из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше использовать, вы должны выбрать самостоятельно исходя из возможностей и потребностей.
Также стоит отметить, что мы не рассмотрели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его запуска без ПК нужно замкнуть зеленый провод на любой из черных. 12 вольт находятся на желтом проводе. Обычно мощность 12В линии несколько сотен Ватт и ток в десятки Ампер.
Теперь вы знаете, как получить 12 Вольт из 220 или других доступных значений. Напоследок рекомендуем просмотреть полезное видео по теме:
Наверняка вы не знаете:
- Как выпаивать радиодетали из плат
- Как проверить диодный мост
- Как определить емкость конденсатора
- Маркировка резисторов по мощности и сопротивлению
Можно вспомнить много случаев, когда пригодился бы преобразователь из 12 вольт постоянного тока в 220 вольт переменного – например, приехав на дачу на автомобиле, можно вечером включить освещение или запитать от аккумулятора насос для полива. Также такой инвертор – неотъемлемая часть ветряных генераторов.
Купить готовое устройство не составит проблем – а автомагазинах можно найти автомобильные инверторы (импульсные преобразователи напряжения) различной мощности и цены.
Однако, цена подобного устройства средней мощности (300-500 Вт) составляет несколько тысяч рублей, а надежность многих китайских инверторов достаточно спорна. Изготовление своими руками простого преобразователя – это не только способ ощутимо сэкономить, но и возможность улучшить свои знания в электронике. В случае отказа же ремонт самодельной схемы окажется ощутимо проще.
Led лента на 12В – преимущества
Самое главное преимущество двенадцативольтовых лент – это доступность данного напряжения. Подавляющее большинство аккумуляторных батарей выдают именно 12 вольт.
Это
напряжение можно встретить в автомобилях, мотоциклах, в компьютерных системных
блоках.
Специализированные понижающие блоки питания, также идут в первую очередь на 12 вольт.
Чтобы найти
другое напряжение, нужно будет еще постараться. Именно исходя из этой
доступности, сфера применения и ассортимент Led лент на 12 вольт гораздо шире, чем
всех остальных.
Такими
видами делают подсветку в автомобилях, встраивают в портативные лайтбоксы,
рекламные вывески, временно подсвечивают дорожные знаки и т.д.
Там, где ленту можно подключить только от аккумулятора, в виду отсутствия переменного напряжения 220В, всегда выбирают 12-вольтовые источники света.
Второе преимущество – кратность резки. Если вы хоть раз сталкивались с правилами работы со светодиодной лентой, то наверняка знаете, что ее нельзя просто так отрезать в любом месте.
Для этого на
подложке указываются специальные маркеры.
Так вот, у
лент на 12V такая кратность в среднем составляет всего 3 светодиода.
Длина
данного участка зависит от мощности подсветки и колеблется от 2,5см до 5см.
В редких
случаях можно найти модели и с кратностью до 1см!
Представляете, насколько это удобнее в монтаже. Вам не придется ломать голову по поводу того, куда же запрятать лишние хвосты, которые никак не вписываются в длину ваших световых линий на потолке.
Третий плюс
– безопасность. Никто не будет отрицать, что 12в это безопаснее, чем 24в. Такое
низкое напряжение ничего с вами не сделает, даже если вы случайно дотронетесь
до проводов или контактов на ленте мокрыми руками.
Так что в
тех местах, где до ленты могут дотянуться ваши дети, применяйте только 12
вольт. Хотя это никак не отменяет необходимость изоляции всех оголенных
токоведущих частей подсветки.
Как получить 12В из подручных средств
Самый простой способ получить напряжение 12В – это соединить последовательно 8 пальчиковых батареек по 1,5 В.

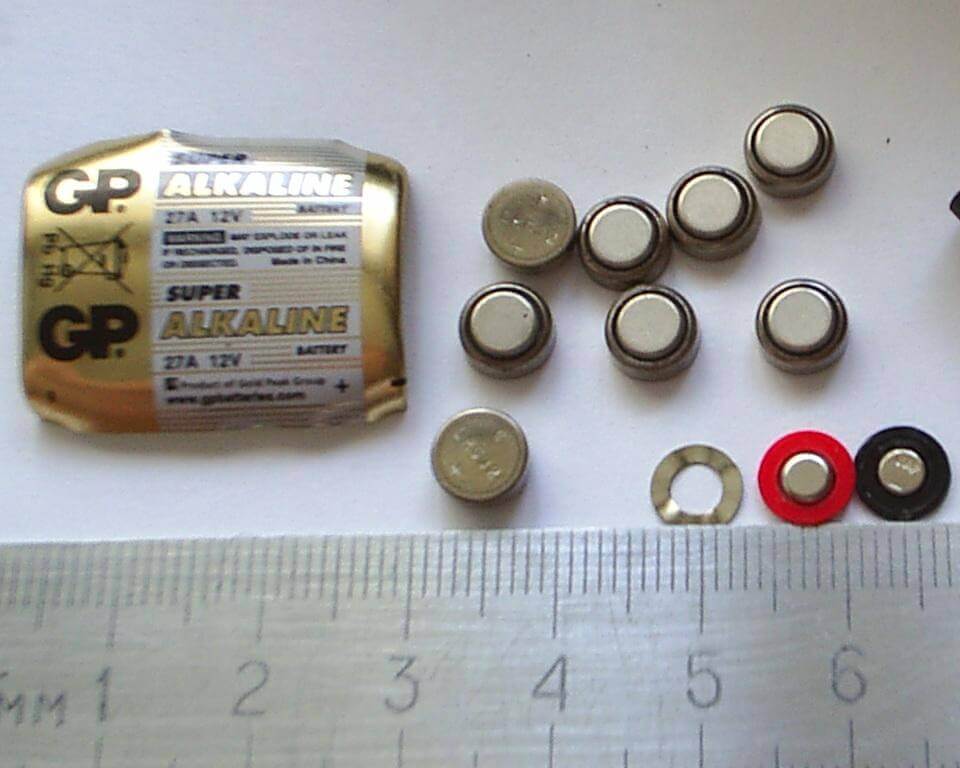

Или использовать готовую 12В батарейку с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. В ней внутри подборка из маленьких «таблеток», которые вы видите на фото.
Мы рассмотрели набор вариантов для получения 12В в домашних условиях. Каждый из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше использовать, вы должны выбрать самостоятельно исходя из возможностей и потребностей.
Также стоит отметить, что мы не рассмотрели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его запуска без ПК нужно замкнуть зеленый провод на любой из черных. 12 вольт находятся на желтом проводе. Обычно мощность 12В линии несколько сотен Ватт и ток в десятки Ампер.
Теперь вы знаете, как получить 12 Вольт из 220 или других доступных значений. Напоследок рекомендуем просмотреть полезное видео по теме:
Статья поясняет как переделать обычный компьютерный блок питания на напряжение 24 вольта.
В некоторых случаях возникает потребность в мощных источниках питания для различного оборудования, рассчитанного на напряжение 24 вольта.
В этой статье расскажу как можно переделать обычный компьютерный блок питания как АТХ так и АТ на напряжение 24 в. Так же из нескольких таких блоков можно компоновать любые напряжения для питания всевозможных устройств.
Например для питания местной АТС УАТСК 50/200М, рассчитанной на напряжение 60 в и мощность около 600 Ватт, автор статьи заменил обычные громадные трансформаторные блоки на три маленьких компьютерных блоков питания которые аккуратно умещались на стенке рядом с рубильником питания и почти не создавая при этом никакого шума.
Переделка заключается в добавлении двух силовых диодов, дросселя и конденсатора. Схема аналогичная шине питания +12в после импульсного трансформатора, только диоды и полярность конденсатора обращены наоборот, как показано на рисунке (фильтрующие конденсаторы не показаны).
Прелесть такой переделки заключается в том, что цепи защиты и стабилизации напряжения остаются не тронутыми и продолжают работать в прежнем режиме. Возможно получить напряжение отличное от 24 вольт (например 20 или 30), но для этого придётся изменить параметры делителя опорного напряжения управляющей микросхемы и изменить либо отключить схему защиты, что сделать уже более сложно.
Дополнительные диоды Д1 и Д2 крепятся через изоляцию на том же самом радиаторе, что и остальные, в любом удобном месте но с обеспечением полного пятна контакта с радиатором.
Дроссель Л1 крепиться в любом доступном на плате месте (можно приклеить), но следует отметить, что в различных моделях и марках блоков питания он будет греться по-разному, возможно даже больше чем уже стоящий по цепи + Л2 (зависит от качества блока питания). В таком случае нужно либо подбирать индуктивность (которая не должна быть меньше стандартной Л2) либо крепить его непосредственно на корпус (через изоляцию) для отвода тепла.
Проверять блок можно на полной нагрузке или на нагрузке, на которую он у вас будет работать. При этом корпус должен быть полностью закрыт (как положено). При проверке следует наблюдать не перегреваются ли радиаторы, на которых закреплены полупроводники и дополнительно установленный дроссель по цепи -12в. К примеру, блок питания рассчитанный на 300 ватт можно нагрузить током 10-13А при напряжении 24В. Не лишним будет проверить пульсации выходного напряжения осциллографом.
Так же очень важно отметить, что если у вас будут работать вместе два или более блоков соединённые последовательно, то корпус (массу) схемы нужно ОТКЛЮЧИТЬ от металлического корпуса блока питания (я это делал простым перерезанием дорожек в местах крепления платы к шасси). Иначе вы получите короткое замыкание или через провод заземления шнуров питания или через касание корпусов друг к другу
Для наглядности исправной работы блока можно вывести наружу лампочку или светодиод.
Отличие переделки стандартов АТ и АТХ заключается лишь в запуске блока. АТ начинает работать сразу после включения в сеть 220 в, а АТХ нужно либо запускать сигналом PS-ON, как это сделано на компьютере, либо заземлить провод этого сигнала (обычно он подходит к управляющей ножке микросхемы). При этом блок так же будет стартовать при включении в сеть.
