Введение

Есть много модификаций шлифовальных приспособлений, но приведенная в данной статье конструкция, является на наш взгляд весьма интересной и довольно удачной, так как она компактна и удобна в использовании. По конструкции такой инструмент представляет собой приспособление по форме напоминающей рогатку, которое крепится на болгарку. На «усы» установлены ролики, которые формируют трек ленты шлифмашины.

В этой статье, будет описана пошаговая инструкция создания гриндера из болгарки с подробными фото, чертежами и видео всех необходимых операций. В итоге должна получиться следующая конструкция.

Подготовка к работе

Прежде чем приступить к изготовлению, нужно приготовить инструмент, который нам понадобится для работы, это:

• Распиловочный станок (циркулярная пила или станок из электролобзика для распиловки;
• Электролобзик с пилками;
• Шлифовальный станок или гриндер;
• Фрезерный станок;
• Сверлильный станок.
• Различный ручной инструмент – отвертки, карандаши, пассатижи и пр.
• Пылесос.

Кроме того, нужно спланировать и подготовить необходимый материал, крепеж и необходимые элементы:

• Фанера 20-35 мм;
• Лак;
• Болты и гайки;
• Закрытые подшипники;
• Лента для шлифмашины.

В статье «Станок из электролобзика для выпиливания» была приведена таблица со справочной информацией по толщинам и слойности фанеры. Ниже приведем еще одну справочку – сорта шпона наружных слоев фанеры:

Основные конструктивные элементы

Наша шлифовальная машинка состоит из следующих элементов:

1. Сама болгарка;
2. Основание;
3. Подвижный кронштейн;
4. Ведущий ролик (на вале редуктора УШМ);
5. Два ведомых ролика – один на основании, другой на подвижном кронштейне.

Подготовка болгарки

В нашем случае мы взяли болгарку не новую, а значит, следует произвести очистку. Нужно удалить всю лишнюю смазку, и устранить видимые дефекты и мусор при помощи щетки. Данный этап не несет в себе функциональной нагрузки, но благодаря очистке, во время работы ничего не будет мешать, и выполнять определенные этапы работы будет удобней, и намного приятней.

По какой цене купить ленточный гриндер

Если вы планируете использовать гриндер для больших объёмов работ, то, скорее всего, вам пригодится обзор цен и предложений на такие шлифовальные машины, что называется «под ключ».

​

Статья по теме:

Ленточный шлифстанок из мотора от стиралки

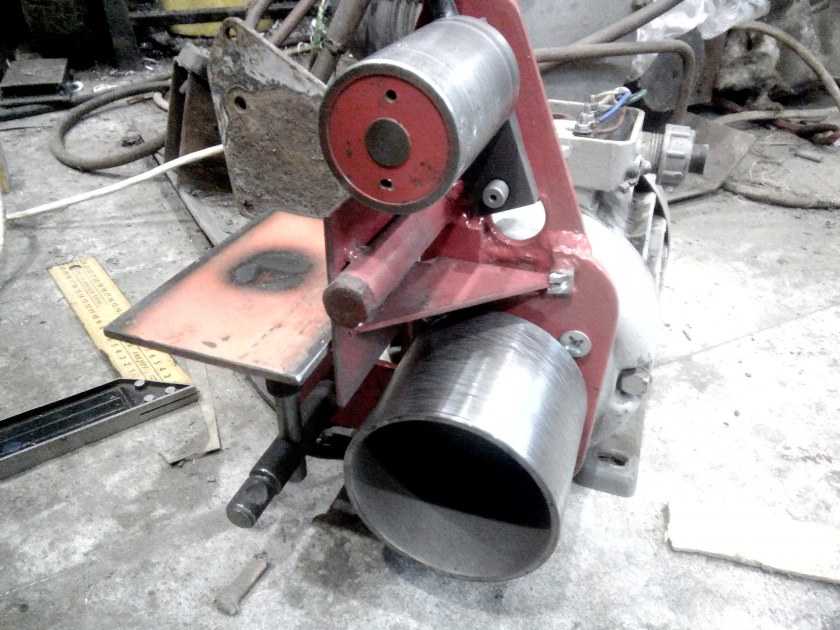

Необходимые материалы:

1. профильная труба;
2. листовой металл;
3. строительный уголок;
4. деревянный брусок;
5. шлифовальная лента;
6. резьбовая шпилька;
7. мебельный газлифт;
8. электромотор от стиральной машины;
9. крепеж — болты с гайками.

После того как подготовили все необходимые материалы, можно приступать к работе. Для удобства разобьем весь процесс на несколько основных этапов.

Шаг первый: изготовление приводного и ведомого ролика.

Первым делом необходимо изготовить приводной ролик. Отпиливаем деревянный брусок подходящей длины (чуть больше ширины шлифовальной ленты).

Обтачиваем заготовку — делаем ее круглой. Сверлим в ней продольное отверстие, после чего надеваем на вал двигателя.

После этого надо сделать ролик натяжения (или просто ведомый ролик). Точно также округляем кусок деревянного бруска, и сверлим в нем продольное отверстие.

Дополнительно высверливаем посадочные места под подшипники, и устанавливаем их — запрессовываем киянкой.

Шаг второй: изготовление станины и вертикальной стойки.

Далее необходимо будет «посадить» электродвигатель на основание. Вариантов основания много — мы рассмотрим один из самых простых.

В корпусе двигателя имеются «ушки», в которые вставляем отрезки резьбовой шпильки. На концы шпилек надеваем уголки, фиксируем их гайками.

Отрезаем два куска квадратной профильной трубы. К ним нужно приварить уголки.

К станине привариваем еще один кусок профтрубы, который будет выполнять роль вертикальной стойки.

К верхней части стойки с помощью болта с гайкой крепится подвижный кронштейн, изготовленный из полос металла, который служит для крепления блока натяжения с ведомым роликом.

Шаг третий: изготовление блока натяжения для шлифленты.

Из квадратной профильной трубы, полосы металла и ведомого ролика изготавливается блок натяжения. Потом он крепится к кронштейну на верхней части стойки.

Шаг четвертый: изготовление опорной пластины и рабочего столика.

К стойке необходимо приварить кусок профиля, а к нему — опорную пластину из листового металла. Между креплением опорной пластины и натяжным блоком устанавливается газлифт.

К основанию приваривается кусок профиля, к которому нужно приварить рабочий столик.

Шаг пятый: электромонтажные работы, покраска и сборка.

На последнем этапе останется только выполнить работы по электрической части, потом покрасить все изготовленные детали, и можно переходить к финальной стадии работ — сборке.

Пошаговую инструкцию по изготовлению шлифовального ленточного станка своими руками можно увидеть в авторском видео. Данной идеей поделился автор YouTube канала seby torrisi — берите на заметку.

Самодельная конструкция получилась довольно простой в изготовлении и удобной в использовании. И изготовить ее под силу каждому.

Обратите внимание: нужно предохранять электродвигатель от шлифовальной пыли, иначе он не прослужит и месяца

Основные функции Гриндеров

Зачастую гриндер применяется для выполнения мелких заготовок в домашних условиях. Но основными его функциями являются:

• формирование кромки ножей и прочих режущих предметов;
• снятие слоев ржавчины и краски;
• шлифовка труб;
• выравнивание плоских поверхностей;
• срезание заусениц и дефектов после неровной обрезки.

Самые простые станки предназначены только для обработки торцевых частей досок. Выглядит такой станок, как компактное устройство с небольшой станиной. Лента на валах устанавливается вертикально.

Ленточный гриндер с удобной станиной для заточки ножейИсточник beltgrinder.ru

Определение и назначение

Агрегат, в основе которого имеется приводное устройство, приводящее в движение абразивную ленту, называется гриндером. Они классифицируются по следующим признакам:

• назначению;
• области применения (промышленный или для индивидуального использования);
• характеру исполнения (стационарный, ручной);
• способу производства (промышленные аппараты или изготовленные самостоятельно).

К основным задачам, которые решаются с помощью станка относятся:

• удаление остатков черновой обработки (заусенцев, оставшихся острых кромок, различных выступов);
• шлифование поверхности;
• удаление последствий коррозии и старых лакокрасочных материалов;
• заточки ножей и режущих инструментов.

Все перечисленные задачи решает профессиональный гриндер. Такой станок обладает расширенными возможностями. Обычно их выполняет комбинированными с несколькими абразивными устройствами (например, лента и диск).

Склеивание ленты

Современные изготовители абразивных материалов предлагают готовые к использованию ленты. Они могут быть в рулонах заданной величины или склеенные в кольцо. Обычно возникает необходимость изготавливать абразивную ленту для гриндера под конкретные размеры. Это производится путём склеивания полосы под конкретный размер. Для решения этой задачи потребуются следующие материалы:

• тесьма для склеивания абразивных материалов;
• клей;
• жидкость для обезжиривания (бензин или уайтспирит);
• струбцина или груз для сжатия склеенных частей.

Клеить ленту следует соблюдая следующую последовательность:

1. Размечают полосу абразива по длине с учётом стыка, который делается под углом. Чем он больше, тем длина соприкосновения больше.
2. Из тесьмы вырезают подложку необходимой длины. Она обеспечивает надёжность склеивания.
3. Поверхности подготавливают к нанесению клея: зачищают наждачной бумагой и обезжиривают.
4. Клеем покрывают подложку и часть ленты.
5. Аккуратно прижимают подложку к абразивной ленте и скрепляют их между собой с помощью имеющихся инструментов.

Если склейка проведена аккуратно самодельная лента прослужит достаточно долго. По своим потребительским характеристикам она будет не хуже, чем произведенные образцы на предприятии.

Обзор популярных моделей

Einhell TC-US 400

Корпус защищен от коррозии специальным покрытием. Рабочий стол крепится под нужным для работы углом. Гриндер отличается продолжительным сроком службы, простотой управления и обслуживания.

Достоинства станка Einhell TC-US 400:

• качественная сборка;
• низкий уровень вибрации;
• бесшумность;
• возможность подключения пылесоса.

Недостаток у модели один: для замены абразивной шины требуется много времени.

Jet 10-20 PLUS 628900M

Консольная установка на шлифовочном барабане гриндера позволяет обрабатывать элементы до 0,5 м за два прохода. Возможна замена оснастки для выполнения работ по брашированию при декорировании поверхностей.

Преимущества станка:

• простота управления;
• надежность;
• высокая производительность;
• точность выполнения операций.

Недостатки:

• необходимость в периодической поправке ленты;
• высокая стоимость.

ЭНКОР Корвет-51

Гриндер ЭНКОР Корвет-51 отличается высоким качеством заточки ножей и иных режущих инструментов. Имеется возможность оперативной переустановки рабочего стола. Станок оснащен транспортирным уклоном.

Преимущества:

• компактность;
• доступная стоимость;
• удобство работы.

Недостатки:

• высокий уровень вибрации стола;
• необходимость фиксации станины к жесткому основанию.

Гриндер «от Чапая» − краткий обзор

Андрей Чапай разработал собственный вариант гриндера. Модель настолько полюбилась мастерам, что её название скоро стало именем нарицательным. Умелец даже разработал целую линию аппаратов, которые сегодня разлетелись по мастерским всего мира.

Гриндер «от Чапая» − универсальный станок с поворотным прижимным столом, который позволяет обрабатывать разные поверхности

Дополнительно в комплект поставки входит диск. Он устанавливается вместо основного ролика для заточки ножей и удаления ржавчины. Одна из самых популярных моделей гриндера — №16. Она выполнена на усиленной поворотной основе. Станина снабжена двумя стойками. Основанием для станины служат два металлических листа толщиной 12 мм.

Цена такого образца не может быть дешёвой. Примерная стоимость одного изделия перевалила за 70 000 рублей

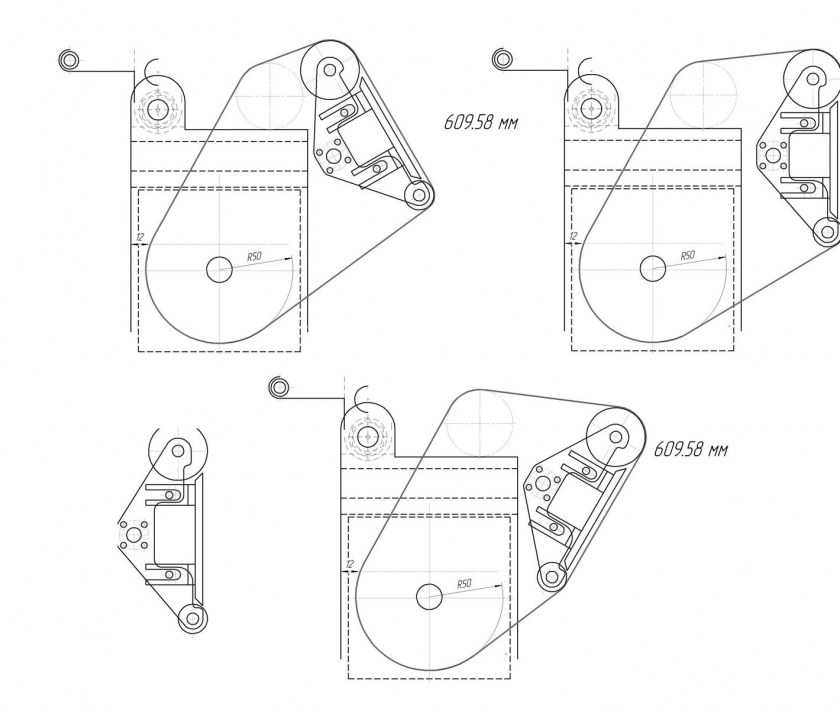

Подготовка чертежа для станка

Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:

1. Размеры и вид целой конструкции в двух проекциях.
2. Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).

Обратите внимание!

• Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками
• Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины
• Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

Качественно составить чертеж возможно при наличии определенных художественных навыков, в другом случае лучше воспользоваться готовым изображением.

Изготовление гриндера от Чапая

Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2017 года. Сегодня их производством и продажей продолжает заниматься его супруга.

Гриндер от Чапая

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр.

Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы.

Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

Выбор привода для самодельного станка

Очень важно правильно выбрать электродвигатель для оснащения своего шлифовального и точильного оборудования. Даже если вы собираете мини-станок, то двигатель для него должен иметь мощность 1,2–1,5 кВт

Желательно выбирать двигатель, который работает от электрической сети 220 В, потому что при использовании трехфазного устройства и его подключении через конденсатор, вы потеряете процентов 30 его номинальной мощности. Чтобы ваш точильный и шлифовальный станок был эффективным, необходимо подобрать для него электродвигатель с большим количеством оборотов. По чертежу самодельного ленточного гриндера видно, что электродвигатель для него необходимо выбирать с консольным типом крепления, предусматривающим его фиксацию в передней части корпуса.

Если вы потратите время и усилия для того, чтобы собрать такой мини-станок, то сможете работать на нем как в горизонтальной, так и в вертикальной плоскости.  Подобные конструктивные особенности самодельного ленточного гриндера позволяют использовать его для выполнения множества операций с деталями, изготовленными из металла и любых других материалов. Кроме этого, вы получите в свое распоряжение очень удобный точильный станок, который можно использовать для производства и заточки любых режущих инструментов.

https://youtube.com/watch?v=meI_AajBa50

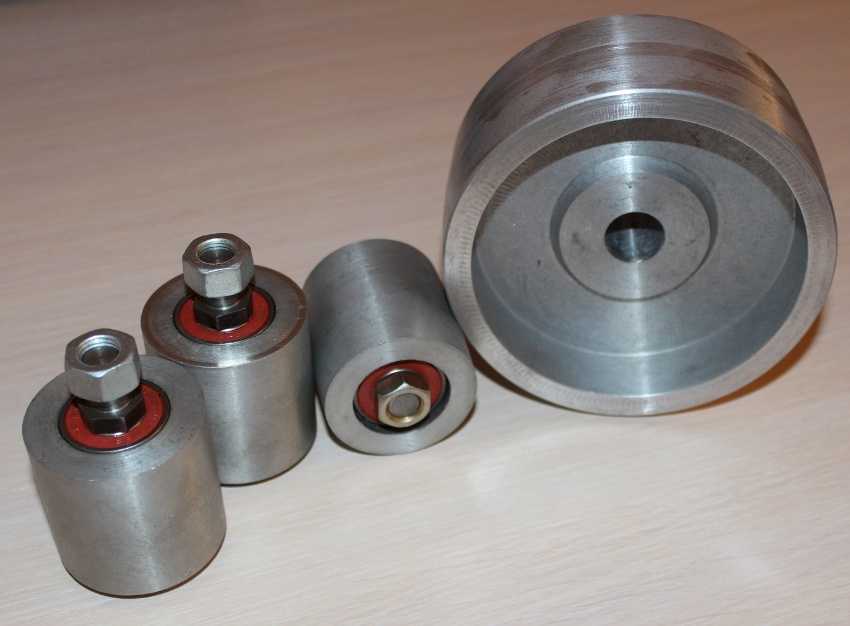

Изготовление роликов гриндера своими руками: чертежи

Конструирование роликов для шлифовального агрегата такого типа – серьезный этап, который требует внимательности и аккуратности. Одним из наиболее важных элементов гриндера является главный каток. Необходимо запомнить, что его габариты должны быть больше, чем размеры оставшихся роликов.

Ведущий каток имеет подобные геометрические показатели неслучайно. Такие габариты позволяют избежать нежелательного рывка, возникающего во время пускового момента

Также важно понимать, что для изготовления данного конструктивного элемента ни в коем случае нельзя использовать материалы, которые имеют большую массу. К таким материалам относят:

• сталь;
• чугун.

Перед тем как приступить к созданию роликов, необходимо подготовить соответствующие чертежи с размерами. Ленточный гриндер своими руками должен иметь легкие и удобные ролики небольших габаритов. Как правило, этого вполне достаточно для того, чтобы проводить простую работу по шлифовке.

При самостоятельной сборке гриндера важно расположить ролики перпендикулярно друг над другом, чтобы избежать перекосов ленты. Для уменьшения массы ведущего катка можно сконструировать стальную деталь с полостью. Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры

Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры

Для уменьшения массы ведущего катка можно сконструировать стальную деталь с полостью. Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры.

Второй вариант, который чаще всего используют домашние мастера, – применение дюралюминия. Этот материал отличается низким весом и идеально подходит для данной цели. Он содержит примеси меди и магния, которые обеспечивают повышенную прочность сплава. Для сборки гриндера принято использовать дюралюминий марки Д16 и выше.

Как сделать ролики для гриндера своими руками? Специалисты рекомендуют выполнить на шкиве канавку, расположенную на торце. Ее габариты выбираются с учетом размеров абразивной ленты, которая будет применяться в станке. Такая мера направлена на предотвращение слета ленты во время работы оборудования. Желательно проделать ту же манипуляцию и с оставшимися катками.

Очень большое значение имеет степень шероховатости катков. Поверхность роликов может обладать разным уровнем шершавости. При сборке гриндера рекомендуется использовать катки, у которых данный показатель располагается в пределах от 1,25 до 2,5. Таблицу, содержащую информацию о степени шероховатости деталей, можно без труда найти в интернете. Шкив для гриндера своими руками монтируется на оборудование посредством подшипниковых узлов.

Для изготовления роликов для гриндера часто используется дюралюминий.

В этом случае применяются подшипники закрытого типа, которые имеют статичное наружное кольцо и относятся к категории самоцентрирующихся. Установка подобных элементов позволяет исключить возможность попадания абразивных или любых других инородных частиц на вал катка.

При выборе подшипников необходимо обязательно учесть их несущие параметры. Эти показатели определяют то, какую нагрузку способна выдержать деталь. Чем выше число оборотов агрегата, тем более надежными должны быть подшипники. Во время работы не рекомендуется отклоняться от чертежей с размерами. Ленточный гриндер, выполненный в соответствии со схемой, будет отличаться более высокой эффективностью, а также длительным сроком использования.

Как зафиксировать ролик в устройстве? Проще всего в домашних условиях для крепления катка воспользоваться стандартными шплинтами. Еще один вариант крепления –применение буртика (на одном конце оси).

Из чего можно собрать станок

Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:

1. Двигатель от старой стиральной машинки.
2. Мотор от дрели.
3. Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.

Обратите внимание!

• Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
• Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
• Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Присутствие трещин, дефектов и сбоев в работе является прямым противопоказанием к использованию мотора. В таком случае, следует поискать другой движок или купить небольшой агрегат в магазине.

Принципиальная схема конструкции гриндера и принцип его работы

Чтобы собрать ленточный гриндер своими руками, необходимо хотя бы в общих чертах представлять его конструкцию. На самом деле в ней ничего сложного нет. Это обычное приводное устройство с несколькими роликами и шлифовальной лентой. Его можно сделать как из металла, так и из фанеры, или даже пластика. На рисунке изображён чертёж гриндера с размерами.

Устройство гриндера в чертеже

1. Основание.
2. Стойка.
3. Электродвигатель АИР 80А2.
4. Шкив.
5. Поворотный узел натяжного ролика.
6. Пружина растяжения.
7. Прямой ролик.
8. Натяжной ролик.
9. Металлический стол.
10. Шлифовальная лента.

Обычно в конструкцию шлифовальной машины входит столик с зажимными элементами, который чаще всего устанавливается на верстак или стационарную раму. Он может поворачиваться вдоль своей оси, а в некоторых моделях – перпендикулярно. В станине помещается либо ножной привод устройства, либо приводной мотор, который закрепляется непосредственно к гриндеру. Чаще всего в ход идёт хлам с «живым» мотором: старая дрель, болгарка, в сети множество примеров, где гриндер собран своими руками с использованием двигателя от стиральной машины.

Вопрос в том, были ли действительно «живые» моторы у гриндера, пока остаётся открытым. Заметим, что при написании статьи, даже в опытных целых, ни одной овцы не пострадало!

Принцип работы гриндера несложен. С помощью мотора в действие приводится группа роликов, один из которых ведущий, остальные − ведомые. Под действием тяги начинает двигаться шлифовальная лента. Конструкция позволяет регулировать расположение ведомых роликов, что облегчает работу по шлифовке различных поверхностей.

Гриндер, особенно во время работы по дереву, сильно пылит, многие мастера приспосабливают для очищения поверхности во время работы специальные пылесосы или обдувочные механизмы

Со временем лента может растягиваться, для того, чтобы натяжение оставалось точным, предусмотрены разные системы натяжения: это может быть пружина, специальный фиксатор или самый обычный мебельный болт.

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Если вы не любите носить защитные очки во время работы на станке, можно сделать специальное откидное стекло из акрила. Для примера можно посмотреть установленные защитные стёкла на промышленных станках, где в качестве рабочего элемента стоит круглый наждачный камень».

Прежде чем определиться с размерами ленты и шириной роликов, прикиньте для себя – какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

Абразивная лента для гриндера − важнейшая деталь любой шлифовальной машины

Начинающему мастеру не лишним будет знать, что шлифовальные ленты различаются по своей длине, ширине и степени жёсткости (зернистости). Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм − по длине, по ширине всего два варианта −50 и 100 мм, однако, опытные мастера могут вырезать ленту любой ширины.

Важные правила выбора ленты для гриндера:

1. Лента обязательно должна быть на эластичной, тканевой основе, иначе она может не выдержать нагрузок и больно ударит вас по пузу и рукам.
2. Выдерживать предельные угловые скорости − не менее 1500 об/мин.
3. Обладать большой абразивной стойкостью.
4. Предельное относительное натяжение на разрыв – не менее 15%.
5. Устойчивость к нагреву при длительной работе.

Гриндер: его устройство и принцип работы можно посмотреть в этом видео:

Ленточный гриндер: главные преимущества и недостатки

Любое оборудование, используемое в домашних или же профессиональных мастерских, имеет свои плюсы и минусы. Подобные станки также не являются исключением из правил. Первое и, пожалуй, наиболее существенное достоинство гриндера заключается в его универсальности. Некоторые модели способны использоваться для большого количества задач, например, как гриндер от Чапая.

Еще одно достоинство подобного оборудования является следствием его конструкции. Речь идет о том, что во время шлифовки рабочая зона не перегревается. Повышение температуры – недостаток, свойственный большинству шлифовальных агрегатов. Умеренный нагрев достигается за счет габаритов рабочего элемента (шкива). Размеры круга способствуют его охлаждению при движении вне рабочей точки.

Все поверхности такого настольного станка являются отшлифованными, что тоже считается серьезным преимуществом. Данная характеристика делает его эксплуатацию максимально простой и удобной. Ленточные шлифовальные гриндеры имеют плавный ход, что позволяет равномерно обрабатывать металлические детали и изделия из других материалов.

Оборудование, изготовленное промышленным способом, отличается высокой точностью расположения роликов. За счет этого снижается вероятность перекоса абразивной ленты в процессе движения шкива вокруг своей оси.

Минусом любого заводского гриндера, безусловно, является его стоимость, которая далека от демократичной. Однако сегодня существует возможность приобретения сборного комплекта, в состав которого входят все необходимые детали (кроме двигателя). Одним из наиболее популярных наборов является ленточный гриндер «Мастак», цена которого составляет всего 7 тыс. руб.

И, наконец, стоит отметить особую конструкцию прижимной площадки. Настольные станки такого типа предназначены для обработки деталей, которые отличаются не только по материалу, но и по форме.

Как сделать ленточно-шлифовальный станок

Многие домашние мастера и профессионалы задаются вопросом, как изготовить шлифовальный станок своими руками. Причина возникновения такого вопроса достаточно проста: высокая стоимость серийного шлифовального оборудования, окупить которое при нерегулярном использовании не всем под силу. Для того чтобы сделать такое оборудование, понадобится несколько основных составляющих: электродвигатель, катки и надежная станина. Естественно, не будут лишними чертежи такого устройства или его фото. Также в конце статьи можно посмотреть ролики по сборке ленточного станка своими силами.

Двигатель для ленточного шлифовального оборудования найти несложно, его можно снять с отслужившей свой срок стиральной машинки. Станину придется сделать самостоятельно, для этого можно использовать лист металла с размерами 500х180х20 мм. Одну сторону станины следует обрезать очень ровно, так как к ней необходимо будет крепить площадку, на которой будет смонтирован электродвигатель. Площадку для электродвигателя также следует сделать из листа металла с размерами 180х160х10 мм. Такую площадку нужно закрепить к станине очень надежно при помощи нескольких болтов.

Еще один вариант исполнения станины

Эффективность ленточного шлифовального станка напрямую зависит от характеристики электродвигателя, который на нем установлен. Если вы собрались сделать шлифовальный станок своими руками, то вам вполне подойдет электродвигатель с мощностью 2,5–3 кВт, развивающий порядка 1500 оборотов в минуту. Для того чтобы при использовании такого двигателя шлифовальная лента перемещалась со скоростью 20 м/с, барабаны должны иметь диаметр порядка 200 мм. Что удобно, если подобрать двигатель с такими характеристиками, то вам не потребуется делать редуктор для своего шлифовального станка.

Ведущий вал соединяется с валом электродвигателя напрямую, а второй — ведомый — должен свободно вращаться на оси, которую устанавливают в подшипниковые узлы. Чтобы абразивная лента более плавно касалась поверхности обрабатываемой детали, участок станины, на котором устанавливается ведомый вал, следует выполнить с небольшим скосом.

Сделать валы для ленточного шлифовального станка с минимальными финансовыми затратами можно из плиты ДСП. Просто нарезаете из такой плиты квадратные заготовки размером 200х200 мм, сверлите в них центральные отверстия и пакетом с суммарной толщиной 240 мм насаживаете их на ось. После этого вам останется только проточить полученный пакет и сделать из него круглый вал с диаметром порядка 200 мм.

Чертежи и подробный разбор некоторых деталей станка, выполненного из дерева.

Ленточно-шлифовальный станок из дерева (нажмите, чтобы увеличить)

Чтобы лента располагалась строго посередине вала, диаметр его центральной части должен быть на 2–3 мм больше, чем по краям. А чтобы исключить проскальзывание ленты на барабане, необходимо намотать на него слой тонкой резины, для чего можно использовать старую шину от велосипедного колеса, предварительно разрезав ее вдоль всей ее длины.

Шлифовальная лента для такого станка, оптимальная ширина которой должна соответствовать 200 мм, делается из обычного наждачного полотна. Стандартное полотно разрезается на полосы требуемой ширины, а из них уже клеится абразивная лента. Следует иметь в виду, что материал клеится встык, для этого с обратной стороны подкладывается плотная материя, которая и укрепит полученный шов. На свойства такого шва большое влияние оказывает клей, он должен быть очень качественным, тогда материал не порвется по шву после недолгого использования.

Еще несколько вариантов изготовления ленточно-шлифовальных станков можно увидеть на видео ниже.

https://youtube.com/watch?v=opM1afRob6o

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

• размеры гриндера;
• назначение агрегата.

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин. Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками

Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками. Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Похожие записи:

Как вырастить абрикос из косточки Книги для начинающих радиолюбителей Зарядное устройство для аккумуляторов ups Сатиновые натяжные потолки: особенности и технология монтажа Как выбрать хороший газовый счетчик для квартиры и не переплатить Digispark attiny85
