Самодельная коптильня. просто и понятно

Содержание

Простые в сборке коптильни

В зависимости от материалов, которые могут найтись у вас на дачном участке, собрать использовать следующие виды коптилен:

Для создания конструкции из полиэтиленовой пленки в качестве материала последнюю берут очень толстую, примерно как на парники и теплицы. Нужно вбить четыре кола, между которыми сделать поперечные жердочки, чтобы коптильня была устойчивой.
Внизу коптильни должны находиться угли, а вся конструкция закрывается полиэтиленом как мешком. Вся продукция подвешивается на колья и коптится в течение 3 часов. После этого мешок нужно открыть и посмотреть, готовы ли куски. Если нет, можно продлить время процесса;
Можно обустроить изделие из ведра. В него помещается решетка из нержавеющей стали, дно усыпают стружкой или опилом. Продукты выкладываются на решетку, ведро закрывается и ставится на огонь;
Коптильню из бочек можно оборудовать двумя способами: либо из одной вертикально стоящей бочки, либо из двух, одна которая будет стоять вертикально, а вторая будет расположена горизонтально на первой и приварена к ней в виде буквы Т. Нижняя емкость будет служить для размещения источника горения, в верхней будут расположены продукты;
Некоторые сооружают даже коптильню с помощью старого холодильника. Тем более что это закрытое сооружение, в котором нужно только сделать отверстие, куда будет выходить дым;
Если есть возможность и навыки в сварке, можно сварить коптильню и из металлических листов. В этом случае есть возможность сделать коптильню по своим размерам и по своим требованиям;
Газовый баллон или огнетушитель также может сгодиться для переделки под коптильню. В этом случае нужно будет тщательно выпустить весь газ, который находится в емкости, а уже затем выпиливать из него части.

Виды коптилен

Существует множество типов и схем. Каждый выбирает те материалы, которые проще достать

Обращайте внимание, сможете ли вы с ними работать

Различают следующие разновидности самодельных коптилен:

Шахтные (сориентированы вертикально).
Туннельные (камера располагается горизонтально).
Камерные (чаще всего имеют форму ящика).

Если на даче семья проводит много времени, имеет смысл выстроить шахтную конструкцию. Она стационарная. По сути это своеобразный шалаш, куда на крюках подвешиваются продукты. Правда придется выполнить массу работ, начиная с земельных. Подыщите место, где лучше разместить самодельную коптилку, залейте фундамент.

Смонтируйте конструкцию согласно схемы. Не забудьте, что необходимо предусмотреть возможность регулировать дымообразование и температуру, за которой необходимо следить. Если на участке есть склон, можно смастерить тоннельную коптильню. Суть такова: тлеет щепа, дым устремляется в горизонтальный канал, где с обратной стороны размещены продукты. Температура, правда не регулируется. Но еду можно подвешивать или раскладывать на различном уровне, если предусмотреть специальную камеру.

Коптильня горячего копчения

Существует множество идей создания коптильни горячего копчения. Здесь представлены самые популярные варианты.

Из ведра

Чтобы сделать простейшую коптилку горячего копчения своими руками, применяется стальное ведро (нельзя использовать цинковый металл). В емкость помещается две сетки из нержавейки. Их расположение должно быть в середине ведра. Первая по центру, а вторая на 15 см выше первой. Днище ведра усыпается деревянной фруктовой стружкой слоем 2 см. Далее, кладется продукт для копчения.

Можно использовать сало, мясо или рыбу. Конструкция сделана! Остается разжечь огонь и поставить ведро на шлакоблоки. Время для копчения составляет 60 минут. Но все зависит от величины приготавливаемого продукта. Через определенное время следует снять ведро и вынуть продукты. Копчености следует проветрить, чтобы запах дыма снизился.

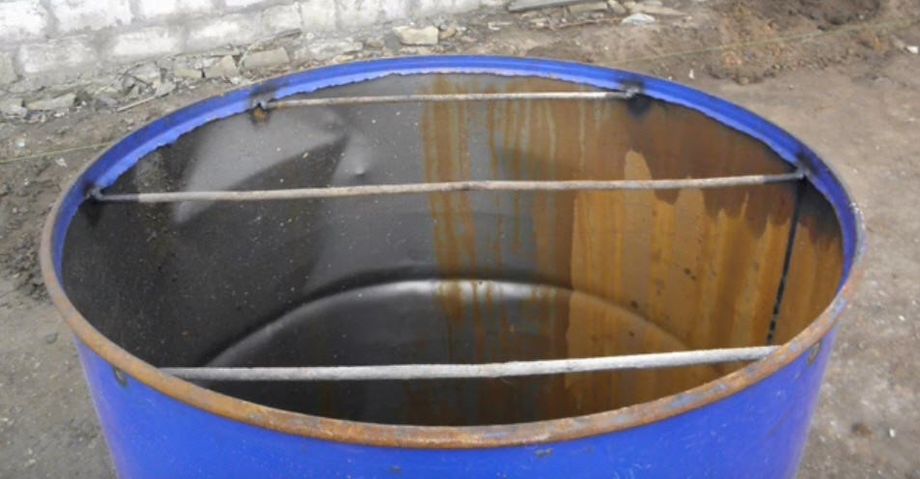

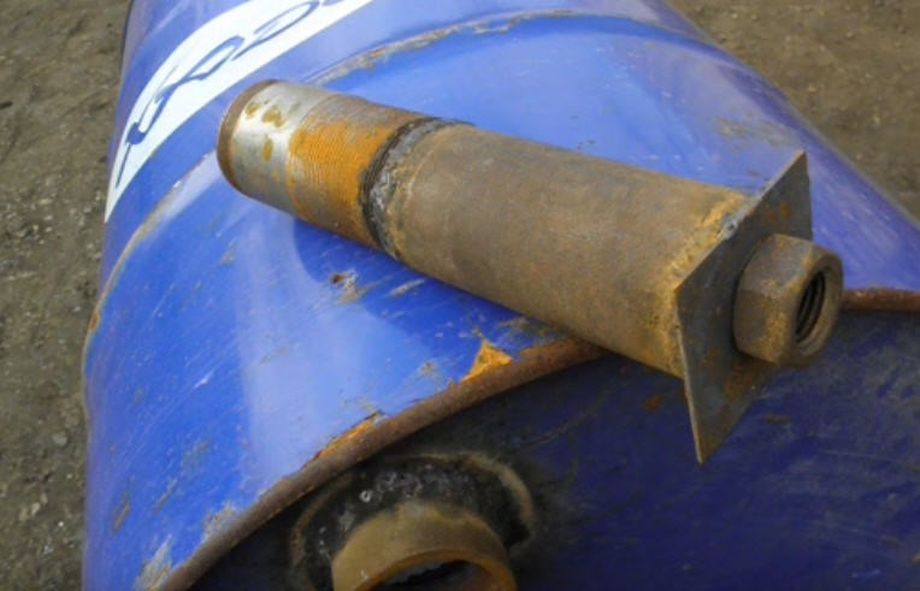

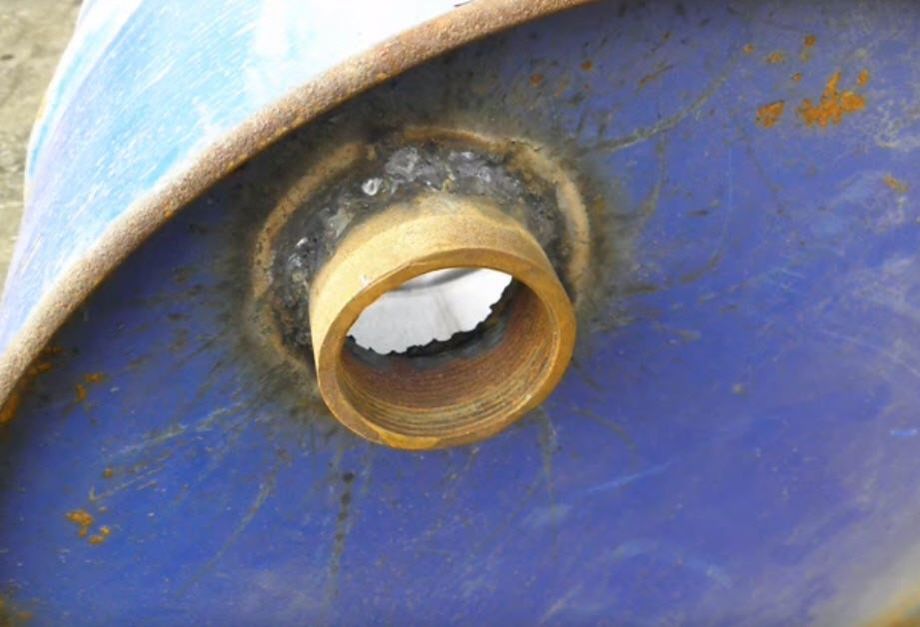

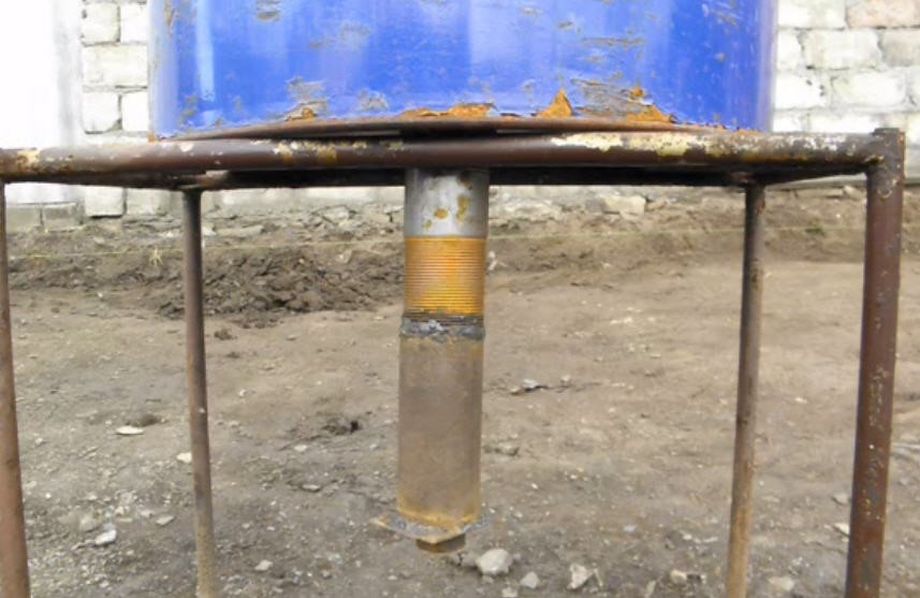

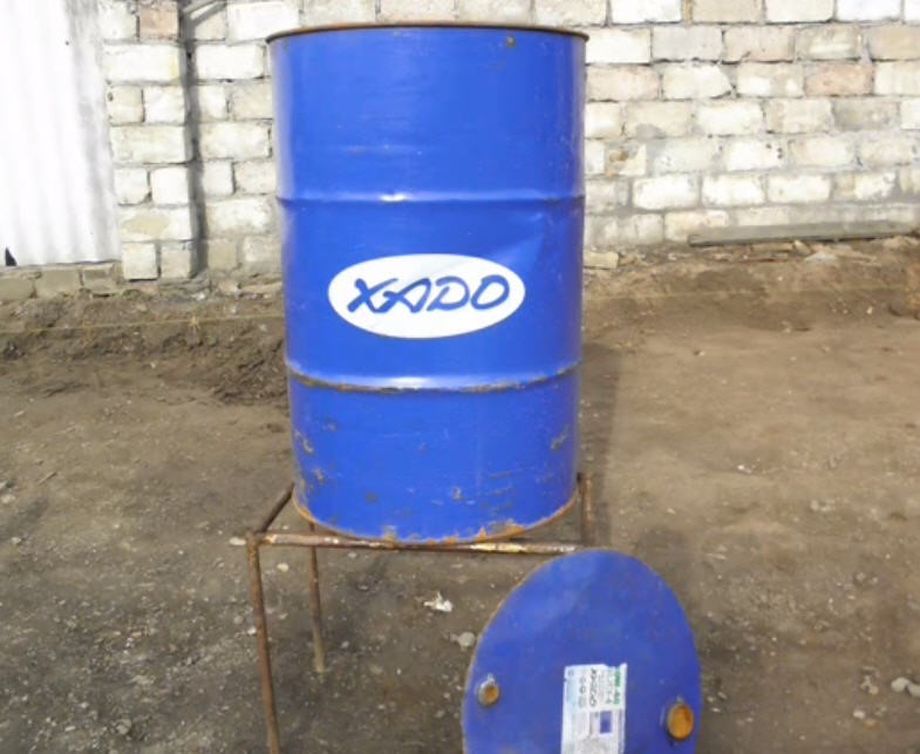

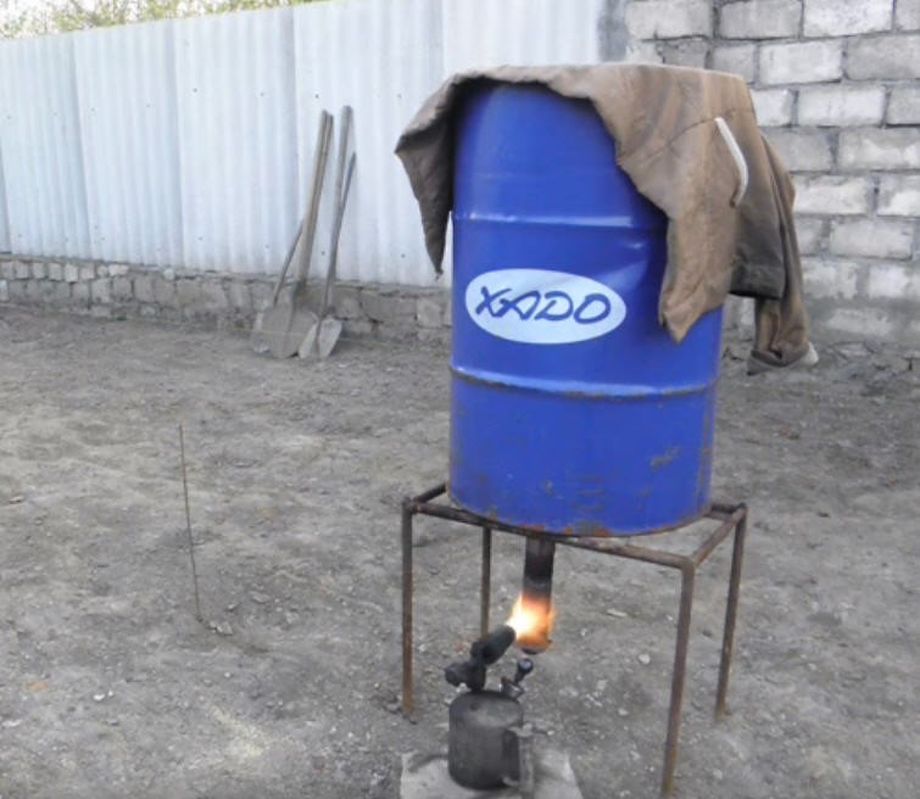

Из бочки

Этот вид коптильни считается одним из популярных. Выбирается бочка на 200 литров. Только необходимо обжечь емкость изнутри до тех пор, пока не выгорят вредоносные элементы. Далее, выполняется очистка поверхности при помощи тряпки и воды.

Применяя сварочный аппарат, приделывают металлические подставки под решетки на 2 уровня. В нижней части прикрепляется сборник для жира. На пруты устанавливаются решетки. Допускается приваривание прутов под крюки, но сетка считается более практичной, если выполняется способ горячего копчения. В качестве крышки можно выбрать металлический или деревянный лист.

Чтобы добиться большей герметизации, рекомендуется поверх крышки накинуть толстое одеяло. На дно укладывается древесная стружка из фруктовых деревьев. Слой должен составлять несколько сантиметров. Затем емкость устанавливается на блоки и разжигается костер. Время приготовления в среднем составляет 120 минут.

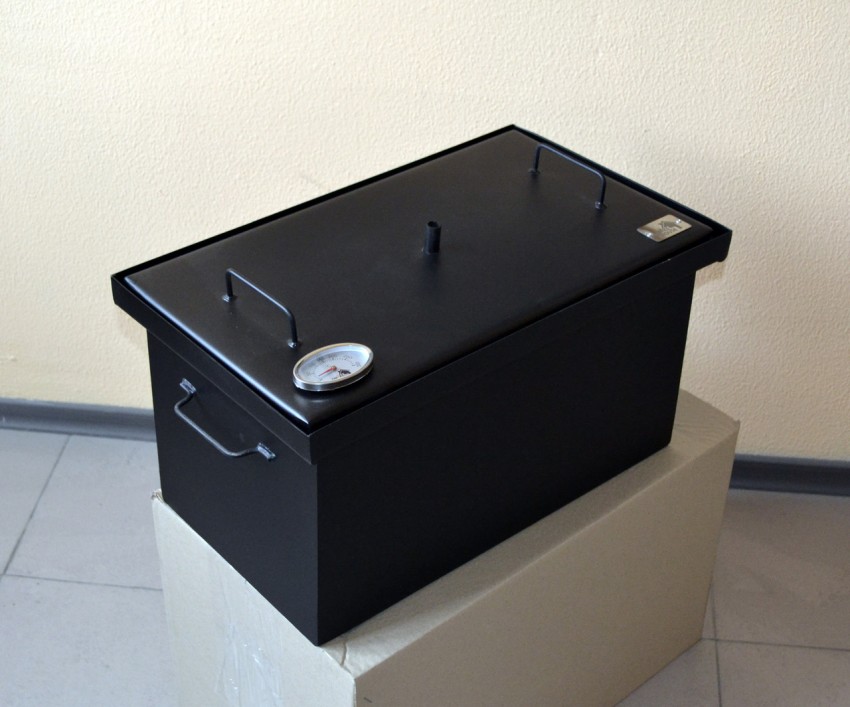

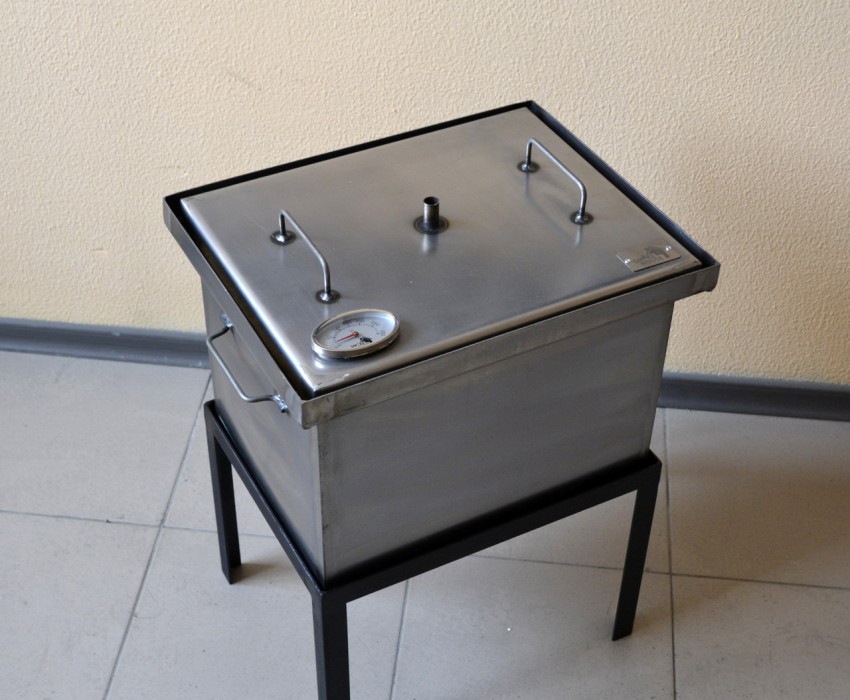

Из металлических листов

Это еще один распространенный способ изготовления коптильни. В основном для работы потребуются металлические листы и электрические инструменты по металлу:

болгарка;
рулетка и угольник;
арматура мелкого диаметра;
сварочный аппарат;
пару штук железных листов в толщину 2 мм, параметры: 62*157 см.

Подобные материалы и инструменты должны находиться в каждой хозяйской мастерской.

Поэтапное сооружение:

Изначально лист делится на 4 куска. Отрезки вырезаются одинакового размера. Только так можно сделать коптильню горячего копчения квадратной формы. Металл режется с помощью болгарки.
Все элементы будущего короба собираются сварочными прихватками. Чтобы конструкция получилась ровной, используется угольник. Приваривается деталь за деталью.
После прихваток и сборки выполняется обваривание всех сторон сплошными швами — это надо для максимальной герметизации.
Далее, по получившемуся размеру вырезается днище коптильни, фиксируется прихватками и обваривается сплошным швом.
Затем делается крыша короба. Изготавливаются 4 пластины. Они привариваются к листу таким образом, чтобы получилась крышка с бортами. Ее размер должен получиться на пару миллиметров больше, чем коробок. По завершении процедуры следует проверить работу путем установки крышки на конструкцию.
В завершение берутся прутки и привариваются так, чтобы получилось 2 яруса. На эти подставки в будущем будет устанавливаться металлическая сетка. Также с помощью сварки монтируется сборник для жира.

Коптилка готова. Перед приготовлением рыбы или мяса предварительно насыпаются опилки на дно. После этого устанавливаются сетки. На них кладется продукт. Конструкция ставится на шлакоблоки. Разжигается костер и остается следить за процессом в среднем 2 часа.

Надо знать! Параметры коптильни могут быть индивидуальными

Важно, чтобы камера копчения была герметичной. Перед началом работы всегда создаются чертежи — это существенно снизит расход времени на сборку

Коптильня стационарного типа

Если позволяет площадь территории, можно установить капитальную коптильную конструкцию. Этот процесс затратный, но результативный. Изделие будет исправно снабжать хозяев вкусными блюдами и украшать участок. Для успешной работы нужно следовать пошаговым советам:

на 40 см в глубину залить фундамент по размеру коптильного шкафа;
от фундамента прокопать канал длиной от полутора до двух с половиной метра, по желанию;
сварить металлический короб или сложить из кирпича углубление;
поместить в канал трубу и присоединить ее к топке;
после затвердения фундамента начать выкладывать кирпичные стены, попутно монтируя прутья;
установить на сооружении крышку или дверку.

Условия эксплуатации устройства

Коптильня холодного копчения является стационарной — ей отводят специальное место на участке

Она нуждается в постоянном присмотре: важно вовремя увлажнять мешковину, не давая просачиваться струйкам дыма, и постоянно поддерживать процесс тления древесины. В зависимости от погодных условий или из-за скопления конденсата может раскисать земля под коптильней, и тогда во время копчения у продуктов появляется неприятный вкус

Поэтому между закладками обязательно проветривайте сооружение и давайте время ему просохнуть.

Перед холодным копчением нужно заранее подготовить продукты, замачивая их по специальным рецептам в солевых растворах.

Соорудив холодную коптильню на участке, нужно научиться с ней работать. Любые изменения технологии влияют по-своему на качество продукта. Например, наличие золотистой корочки и запоминающегося вкуса зависит от влажности используемых опилок.

Подойдя к строительству коптильни основательно, тщательно продумав детали, можно сделать прибор изюминкой участка, который гармонично впишется в общую картину.

Коптильня с генератором дыма

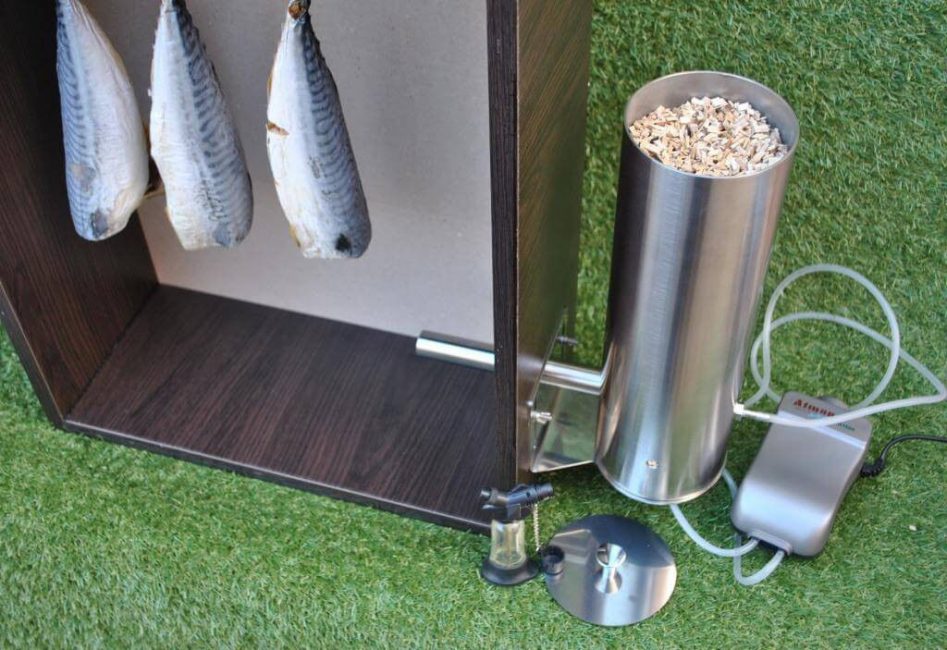

Коптильня с дымогенератором. Виден хоппер со щепой и нагнетатель воздуха

В качестве альтернативного источника дыма может выступать специальное устройство, называемое дымогенератор. В нем дым создаётся путём нагрева древесной щепы, например, при помощи электричества.

Удобство данной конструкции заключается в следующих факторах:

дымогенератор более компактен в сравнении с классической топкой с дымоходом;можно регулировать температуру тления щепы, и, как следствие температуру дыма
при этом происходит не полное сгорание щепы и вредных примесей в дыму (например, тех же канцерогенов) будет гораздо меньше

Недостатком подобных устройств является необходимость в искусственном создании тяги.

Тяга в случае применения подобного устройства создаётся при помощи какого-то нагнетателя воздуха, например, вентилятора, подключенного к электродвигателю.

Самостоятельно изготовленный дымогенератор

В настоящее время существует большое количество промышленно выпускаемых дымогенераторов, однако, подобное устройство может быть сделано и самостоятельно. В качестве источника тепла можно использовать ТЭН с термостатом, размещённый в емкости для щепы. А роль нагнетателя воздуха может выполнять любой вентилятор, присоединённый к емкости достаточного объёма (например, к пластиковой бутылке 5-7 л).

Управление температурой тления осуществляется при помощи термостата на ТЭН-е, а скорость подачи дыма в коптильную камеру определяется частотой вращения вентилятора. Регулировать последнюю можно с помощью любого устройства (например, обычного переменного сопротивления).

В качестве коптильной камеры при использовании подобного источника дыма может применяться любая из конструкций, рассмотренных ранее.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Типы коптилен

Коптильня своими руками может быть разного типа и иметь свои конструкционные особенности, которые напрямую зависят от потребностей пользователя и его строительных возможностей. Наиболее популярными являются 3 типа коптилен:

● шахтная (вертикальная);
● туннельная (горизонтальная);
● камерная.

Шахтная коптильня наиболее проста в монтаже и не требует определенного места для установки. Ее строение напоминает канонический шалаш, вверху которого висят продукты. Однако такой тип коптилен имеет ряд существенных недостатков, среди которых одними из самых весомых являются недоступность копчения методом окуривания, а также небольшие возможности при регулировки дымообразования.

Туннельная коптильня требует достаточно большого объема работ, большая часть которых земельная. Также необходимо найти подходящий участок для ее монтажа — необходимо, чтобы он находился на склоне. Очаг-дымогенератор в таком горизонтальном устройстве располагается в специальной камере полузамкнутого типа. Благодаря этому процесс копчения можно проводить при любых погодных условиях. В зависимости от длины канала можно производить как горячее, так и холодное копчение.

Камерная коптильня достаточно примитивна в своем устройстве, однако при этом габаритная: высота составляет 1,5 метра, а диаметр — 1 метр

При строительстве важно обеспечить необходимый угол наклона, который варьируется от 10 до 30 градусов

Изготовление

В магазинах продаются аппараты для окуривания мяса, однако если вам не хочется тратиться, мы дадим советы, чтобы вы знали, как сделать коптильню в домашних условиях.

Изготовление такой конструкции станет интересным и увлекательным занятием, ведь есть немало вариантов и способов. Аппарат делают из различных материалов. Мы предлагаем рассмотреть самые простые варианты.

Из бочки или ведра

Сделайте коптильню из железной бочки: это решение наиболее доступное. Для начала отрежьте днище емкости, закрепите на ней решетку (или арматурные прутья) на 2-х уровнях.

Внизу поставьте поддон. В самом верху на крюках подвешивают продукты. Чтобы сделать коптильню, подойдет ведро из металла. Вставьте внутрь 2 нержавеющие решетки.

Одну из них ставят на расстоянии 10 см над дном, а другую – 5 см выше от другой сетки. На днище ведра насыпьте до 2 см щепок. На решетку уложите птицу или рыбу. Теперь накройте мини-коптильню крышкой и поставьте на огонь.

В ведре можно окуривать продукты: они будут готовы 15 мин. спустя после того, как появится дым. Уберите ведро с отрытого огня и подождите, пока оно остынет.

Такая конструкция работает без электричества, так что она хорошо подойдет для выездов на природу или вечерних пикников на даче. При этом вы сможете сэкономить электроэнергию.

Ведро не займет много места. Однако коптильня, установленная на огонь, может быть опасна при неправильной эксплуатации.

Если вы будете неправильно ей пользоваться, то можете получить ожог или травму. Не прикасайтесь к ведру или бочке, когда горит огонь, поскольку металл быстро накаляется.

Из старого холодильника

Часто люди отвозят старую бытовую технику на дачу. Холодильники ставят в сараях или хозяйственных кладовых и хранят в них разную мелочь. Однако из них получаются практичные коптильные установки.

Мастера дают советы о том, как сделать коптильню своими руками из холодильника. Выньте все, что есть внутри и оставьте саму основу с дверцей. Вверху проделайте отверстие, куда будет выходить дым.

На стенках с внутренней стороны холодильника закрепите 9 уголков (по два на каждом уровне).

На 2-х уровнях в верхней части закрепите решетки, повесьте крючки и планочки. Зафиксируйте уголки внизу, чтобы закрепить поддон для стекающего жира. В другой поддон закладывают опилки.

Коптильня горячего копчения будет сделана своими руками и готова к работе, когда вы поставите электроплиту. Плиту устанавливают в нижней части холодильной камеры, а на нее – емкость со стружками. Плотно закройте дверцу, чтобы воздух не поступал в середину.

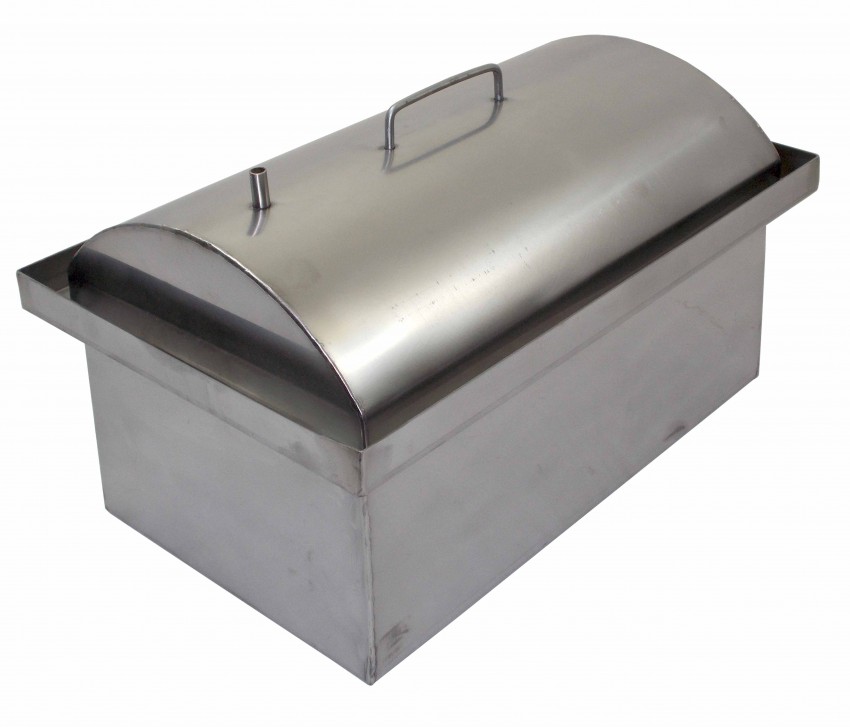

Из нержавеющей стали

Чтобы сделать надежную коптильную камеру, выберите прочный металл – нержавеющую сталь. С виду такая конструкция похожа на короб. Во внутренней части приваривают уголки для двух металлических решеток.

Коптилки этого типа туристы могут брать в поход. Для окуривания возьмите мелкие поленья деревьев лиственных пород либо стружки.

Уложите кусочки сала или дичи на сетку, затем закройте короб и закрепите над огнем. Первая порция будет готова через 20 мин.

Из кирпича

Такую стационарную коптильню устанавливают на приусадебных участках. Найдите место для гостевой зоны в своем саду и подготовьте площадку для ее установки.

Параметры камеры вы определяете сами. Как и в других случаях, выберите дерево для окуривания. Чтобы жечь дрова в стационарной конструкции устанавливают печку-буржуйку, ее устанавливают снаружи, а не в самой камере.

Затем устанавливают трубу между печкой и коптильной. Когда вы будете проводить строительные работы, следуйте инструкции, спросите совета у мастера.

Достаньте рабочие перчатки, проверьте, исправны ли инструменты, в каком состоянии находятся материалы. Будьте осторожны при использовании коптильни, учтите рекомендации.

Принцип работы коптильни холодного копчения

Рассматривая варианты постройки коптильни своими руками важно понимать те принципы, благодаря которым происходит копчение продуктов по методу холодного копчения. В домашних условиях с минимальными затратами материалов и времени есть возможность собрать коптильни разного вида

Чаще всего собираются устройства для горячего копчения. Они считаются простыми, надежными и безотказными в работе. Однако, получаемые продукты в результате копчения часто имеют существенные недостатки, например, они имеют небольшой срок сохранности, да и риск просто сжечь мясо и рыбу в такой горячей коптильне намного выше чем в коптильне холодного копчения.

Другое дело коптильня холодного копчения, принципиальное различие с другими видами заключается в том, что очаг, который производит дым, находится на определенном расстоянии, проходя которое он остывает до приемлемых +25С +30С. Именно низкотемпературный режим обработки продуктов и делает этот вид кулинарной обработки самым удачным для получения копченостей домашнего приготовления.

Устройство коптильни схоже с устройством подобных сооружений в числе обязательных элементов очаг, где сжигаются дрова, камера, где и происходит процесс насыщения дымом мяса, сыра, овощей и фруктов, и дымоход, который соединяет очаг и камеру, подавая и одновременно охлаждая дым. Именно присутствием в конструкции дымохода и обусловлено снижение температуры дыма при поступлении в коптильную камеру. В целом процесс работы можно описать так:

После загрузки мяса в камеру делается растопка печи;
В печи разгораются дрова, выделяя дым;
Из топки дым поступает в дымоход, имея температуру около 100 градусов;
Пройдя по дымоходу, он остывает примерно до 35-40 градусов;
Заполняя объем камеры, дым остывает до температуры примерно 25-27 градусов;
В зависимости от времени года и суток процесс горения регулируется задвижками – открывающими подачу кислорода и дыма или уменьшая его.

Во время обработки дымом пропитываются продукты неоднородно, некоторые впитывают его быстро, другие требуют дольше времени из-за своих размеров. Но в отличие от горячего копчения, когда температура существенно влияет на процесс приготовления, в камере холодного копчения температурный фактор исключается полностью. Этот момент и является самым важным принципиальным отличием от других видов обработки продуктов при помощи дыма.

Отсутствие высокой температуры в камере позволяет сохранить больше питательных веществ и одновременно не позволяет резко высушить продукты. С другой стороны, естественная температура копчения не останавливает биологические процессы в том же мясе или сале, поэтому начатая процедура обработки может продлиться и 24, и 72, и даже больше часов. Собственно для того чтобы мясо хорошо провялилось необходимо как минимум 5 суток, а вот для свиного окорока эта процедура должна длиться около 14 дней. Но после этого тот же кусок мяса можно будет хранить уже около 3 недель.

Очаги

Простейший открытый дымогенератор — это костерок, сложенный из дров, то есть из коптильного материала повышенной влажности (40-70%). Правда, сегодня такой дымогенератор уже не удовлетворяет медико-санитарным требованиям. Дрова в нем сохнут, вспыхивают, горят. Приходится постоянно обкладывать очаг свежими листьями, дерном, травой. А значит ПАУ будет просто зашкаливать в готовом продукте копчения.

Второй вариант — опилочные коптильные очаги для горячего или для холодного копчения. Вот с их участием можно приготовить продукты, показатели которых (и, в частности, ПАУ) укладываются в существующие российские нормы и стандарты. Секрет таких очагов заключается в термическом разложении материала, происходящем при температуре свыше 600 градусов. Этого хватает, чтобы избавиться от бенз(а)пирена и нейтрализовать кислородом и парами воды химически активные радикалы.

Недостатками дымогенераторов открытого типа являются:

большой расход коптильных материалов (топлива);
время действия от 1 до 4-х часов, не больше;
удлинение ямы-камеры и установка вертикальной перегородки;
необходимость обустройства постоянно готового к розжигу дополнительного очага на замену выработавшегося.

Правда, от недостатков по последним двум пунктам можно избавиться, если сделать дымогенератор для копчения из отработавшего свое газового баллона:

Такой тип генератора дыма — что-то вроде печи длительного горения, только с перевернутым дном. И он может обслуживать сразу 2 коптильни. Потребуется только тройник с шибером.

Коптильня для горячего копчения

Более сложный вариант за счёт того, что при таком варианте копчения используется высокая температура нагрева. Плюсом является быстрое время приготовления продукта (от 15 минут!). В таком варианте используется банально металлический ящик, выдерживающий высокую температуру.

Внутри ящика устанавливаются крючки на стенках, на которые устанавливаются решётки. Подойдут любые жаропрочные решётки, например, для шашлыков.

Некоторые используют решётки из старых холодильников. На решётки укладывается рыба. На дно коптильни укладывается щепа. Дно нагревается дровами или обычным газом до того состояния. Когда щепа начинает тлеть.

Обкуривание

При таком методе копчения продукты обкуриваются дымом комнатной температуры. Длится процесс от суток (если речь идет о мелкой рыбке-тюльке) и до недели (если коптится медвежий или кабаний окорок). А чтобы сырье не испортилось за это время, предварительно его вымачивают в крепком рассоле. В результате получается продукт, структура которого не отличается от исходного, без жировой миграции внутри кусков.

Главное достоинство данного способа копчения – «лежкость» результата. То есть копченый таким образом продукт может испортится только если усохнет до состояния «не разжевать». А в погребе, который правильно обустроен, «окуренные» свиной окорок или грудинка могут хранится 3-4 года, не теряя своих вкусовых качеств.

При окуривании способом нейтрализации ПАУ является их осаждение в дымоводе естественным путем. Тогда закисление обрабатываемых продуктов возможно лишь в исключительных случаях. Допустим, если копчение происходило в большую жару или на очень плохом топливе.

Старое правило гласит: копчение способом окуривания нельзя прерывать. Временное остывание сырьевой загрузки и новый запуск очага после приведут к увеличению концентрации ПАУ в готовых копченостях. То же самое произойдет, если поменять режим топливного тления.

Для устройства коптильни-окуривателя нужен ровный склон с нужным градусом уклона, тогда используемый дымогенератор станет работать на хорошей тяге.

Отличие коптилен горячего и холодного копчения.

Существует два основных варианта коптилен – горячего и холодного копчения. Продукты, изготовленные в первой из них, получаются более мягкими и жирными, вторая же выдает изделия с плотной и суховатой структурой. Поэтому прежде чем приступать к изготовлению коптильного агрегата, стоит заранее согласовать, какой продукт больше придутся по вкусу вашим домочадцам, после чего уже можно будет определиться с выбором прибора. Коптильни горячего и холодного копчения отличаются между собой расположением топки и принципом работы.

Так, в конструкции агрегата горячего воздействия на продукты, нагрев коптильной камеры с расположенными на ее дне опилками производится непосредственно от открытого огня или же нагревательного электрического прибора, находящегося подо дном. Подобная схема способствует перегреву и появлению горячего дыма, исходящего от стружечно-опилочной смеси. Схема простейшего коптильного аппарата, работающего по такой технологии, показана на иллюстрации ниже:

Простейший прибор для горячего копчения продуктов

1 – Импровизированная топка, которая может быть сооружена в любом месте, где будет установлена такая коптильня.

2 – Поставка: ножки или даже просто несколько установленных кирпичей.

3 – Днище, изготовленное из металла толщиной в 3÷4 мм и имеющее просверленные отверстия диаметром 4÷5 мм

4 – Стружечно-опилочный слой из древесины плодовых пород, уложенный на перфорированное дно.

5 – Поддон с приподнятыми к краям стенками для сбора стекающего с продуктов жира.

6 – Металлическая решетка для укладки продуктов.

7 – Продукты для горячего копчения.

8 – Плотно закрывающаяся крышка с небольшим отверстием для отвода дыма.

Холодное копчение продуктов происходит под воздействием теплого дыма, температура которого редко превышает границу в 36÷40 ºС. Получившийся от тления древесины дым успевает остывать по пути от топки к коптильной камере. Таким образом, в данной конструкции две основные камеры, дымогенераторная и коптильная, располагаются друг от друга на определенном расстоянии, и связываются посредством специальных каналов. Дым, проходя по заданной ему траектории, не только остывает до требуемой температуры, но еще и освобождается от вредных примесей и копоти, которые могли бы попасть в продукты, снижая их вкусовые качества.

Цены на дымогенераторы

~~дымогенераторы~~

Примерная схема простейшей установки для холодного копчения продуктов представлена на рисунке:

Типовая схема коптильни для холодного копчения

1 – Топочная камера, в которую закладываются дрова.

2 — Топливо. Лучше всего брать древесину плодовых пород деревьев — вишни, груши, яблони и им подобным. Кроме этого, подойдет древесина и некоторых других лиственных пород, например, дуба или ольхи.

3 – Дымоходный канал, через который дым, постепенно охлаждаясь, как это условно показано широкими стрелками, попадает в коптильную камеру.

4 – Цокольная часть коптильни, выполненная из кирпичной кладки

5 – Мелкая металлическая решетка с ячейками 3÷5 мм, на которой будет задерживаться копоть.

6 – Коптильная камера без дна – это может быть подготовленная бочка или ящик из листового металла толщиной в 3÷4 мм, или же специально выстроенный «домик» из древесины или кирпича.

7 – Продукты, подвергаемые холодному копчению. Их обычно подвешивают на крюках за перекладины (поз.8), которые в свою очередь могут представлять собой обычные металлические прутья или же перфорированные реечные профили.

9 – Плотно подогнанная крышка коптильной камеры, имеющая отверстия или трубу для выхода дыма.

10 – Перфорированная крышка, закрывающая топочную камеру. В некоторых конструкциях дверца может быть расположена не сверху, а на передней или боковой стенке топки.

Это была лишь общая схема, которая может быть воплощена на практике различными способами. Ниже в публикации и будут рассмотрены несколько вариантов возведения коптильни для холодного копчения.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Походный вариант

Для изготовления походной коптильни понадобятся деревянные прутья, полиэтиленовая пленка и веревки либо проволока для крепления мяса либо рыбы. Сначала в небольшой яме разводят костер и дают ему прогореть, чтобы образовались угли.

Плюсами данной конструкции являются простота и скорость ее возведения, отсутствие необходимости в каких-либо стройматериалах, а также возможность наблюдать за ходом процесса. Минусы – необходимость контроля очага, чтобы не допустить возгорания веток, а также постоянная потребность в горячих углях и зеленых ветках на протяжении процесса копчения.

Пошаговая инструкция по изготовлению

Так как существует два типа копчения, рассмотрим конструкции для холодного и горячего способов.

Холодное

Вариант с дымогенератором из картонной коробки (инструкцию по сборке смотрите выше)

Из мебельных щитов соберите шкаф. Для низкотемпературной обработки можно использовать любые породы дерева и фанеру, металлические ёмкости также подойдут.

Берём любой деревянный шкаф или изготавливаем его самостоятельно

Сделайте снизу отверстие и вставьте туда переходник с подсоединённым гофром. На дно постелите фольгу.

В нижней части боковой стенки делаем отверстие для подвода дыма

Вверху сверлом на 12 просверлите несколько отверстий для выхода дыма и закрепите крючок.

В крыше шкафа сверлим несколько отверстий диаметром 12 мм для выхода дыма

Соедините дымогенератор со шкафом.

Соединяем картонный дымогенератор с коптильным шкафом гофрированной трубой из фольги

Копчение начнётся после разогрева пиломатериалов и включения вентилятора.

Разогреваем щепки и включаем вентилятор — копчение началось

Горячее

Так как внутри коптильной камеры будет температура до 150 градусов, лучше для её изготовления использовать металл. Хвойные породы дерева применять нежелательно — при нагреве испаряется смола, пропитывая запахом продукты. Также не рекомендуется делать из фанеры или МДФ. Склейка этих материалов выполняется на формальдегидный клей, который будет испаряться и частично проникать в копчёности.

Простой агрегат для горячего копчения можно сделать из металлической бочки.

Обрежьте верх бочки болгаркой. Крышку не выбрасывайте. Режьте внутри так, чтобы осталась небольшая кромка.

Ровно и аккуратно срезаем верхнюю крышку бочки

На место вырезанной крышки приварите металлические прутья толщиной 10 мм.

Привариваем три прута горизонтально к верхним краям

В дне бочки сделайте отверстие под двухдюймовую трубу и вварите её туда.

Сверлим снизу отверстие и навариваем фланец под трубу 2 дюйма

Сделайте съёмный дымогенератор. Для этого возьмите трубу с наружной резьбой под вваренную в дно двухдюймовую.

Длина трубы зависит от подставки, на которой будет размещена бочка — около 30-40 сантиметров

Заварите наглухо с одной стороны.

Низ трубы должен быть закрыт наглухо, чтобы весь дым поднимался внутрь коптильни

Набейте опилками или щепой и вкрутите в низ бочки.

Генерировать дым будут щепки. Их нужно поместить внутрь трубы

Для подогрева можно использовать паяльную лампу.

При нагревании щепки будут тлеть и выделять дым

Преимущества коптильни, сделанной своими руками

Каждый владелец дачи или частного дома хоть раз в жизни задумывался над вопросом, как сделать коптилку своими руками. Производители предлагают большой выбор готовых конструкций, обладающих дополнительными функциями. Такие коптилки стоят недёшево, тогда как сделать коптилку из бочки или других подручных материалов можно без дополнительных вложений капитала.

Бочка, это идеальная ёмкость для обустройства коптильни на территории дачного участкаИсточник cdn.instructables.com

Для изготовления конструкции не нужно много времени. Изготовление коптильни может занять от часа до одного дня.

Все самодельные устройства простые в использовании, и не нужно прилагать особых усилий для приготовления продуктов.

Если использовать качественные материалы, и следовать инструкциям, то коптилка послужит своим хозяевам длительное время.

Все конструкции очень простые, их можно изготовить из самых простых материалов.

Прежде, чем приступать к работе, стоит тщательно изучить инструкцию, как сделать коптильню, и выполнять все правила безопасности во время монтажа и эксплуатации конструкции.

Коптильный шкафИсточник u8.filesonload.ru

Способы изготовления коптильни для холодного и горячего копчения продуктов
