Индикатор напряжения на светодиодах своими руками

Содержание

Особенности двухполюсного индикатора

Двухполюсный или двухконтактный индикатор напряжения относится к категории профессиональных устройств. Функционально он существенно отличается от однополюсного прибора, поскольку не может определить наличие фазы и нуля в проводниках или контактах устройств. Двухполюсные индикаторы способны лишь в целом установить, имеется ли в данной сети напряжение, или нет.

В конструкцию входят два щупа, на концах у которых находятся заостренные штыри, являющиеся рабочими частями. Соединение их между собой с помощью гибкого медного провода.

Основная часть прибора оборудована экраном, отображающим измеряемое напряжение по установленной шкале значений. Индикатор может применяться и в сетях на 380 В. Данное устройство устанавливает не только точное значение напряжения, но и выявляет наличие пониженного напряжения и перенапряжений в сетях 220 В.

Проверка осуществляется через два контакта – фазу-ноль или фазу-землю. Один щуп касается фазы, а другой – нуля или заземления. При наличии напряжения на дисплее отобразятся данные, равные напряжению электрической сети. Если указатель покажет 220 В, это и будет реальным напряжением на данный момент. В бытовых условиях его использование ограничено, поскольку отсутствует возможность определения фазы и нуля. В дополнение к этому прибору потребуется обычная индикаторная отвертка.

Индикатор напряжения на светодиодах: схема, как сделать своими руками самодельный указатель напряжения в сети

Как сделать индикатор напряжения на светодиодах

Индикатор напряжения на DIN-рейку

Указатель напряжения до 1000в

Индикаторная отвертка

Индикатор скрытой проводки – какой лучше, индикатор электропроводки в виде отвертки

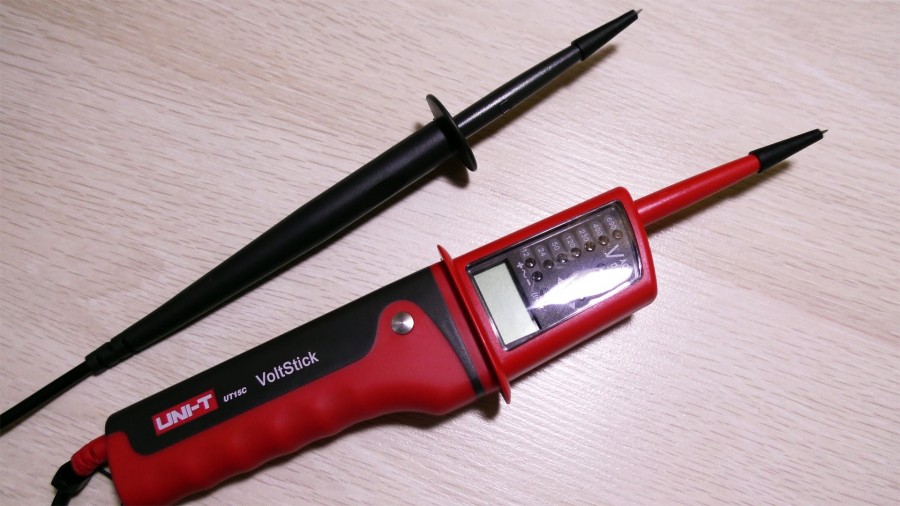

Указатель напряжения двухполюсный

Этот вид указателя имеет две части, отдельные друг от друга. Для их изготовления используется материал-диэлектрик и изолированный гибкий проводник из меди, который соединяет две отдельные части.

Принцип работы двухполюсного указателя совершенно несложный, необходимо слегка коснуться к токопроводящим частям полюсами и устройство покажет есть напряжение или нет.

Значение тока, протекающего через лампу, составляет всего несколько миллиампер, но этого вполне достаточно для устойчивого светового сигнала. Для предотвращения увеличения напряжения в лампе необходимо подключить к ней обычный резистор.

Кроме выпускаемых указателей, можно использовать схожие с ними приборы – индикаторы, служащие также для определения показателя напряжения в электросети и оснащенных специальной шкалой с подсветкой светодиодами на корпусе и градуировкой определенных показаний напряжения от 12 до 750 В.

Как можно пользоваться индикаторной отверткой

В зависимости от возможностей прибора, есть ряд вариантов его применения. К наиболее часто используемым относят:

определение типа провода – фаза или ноль – розетки или выключателя. Применяют контактный способ – касание щупом клеммы электроприбора. Наличие светового (и/или звукового) говорит о том, что данный провод является фазой, отсутствие – ноль

Важно понимать, что в неисправном приборе или при отключенном от электричества участке цепи индикатор не будет срабатывать и для фазы;

проверку наличия тока в подключенных к розетке (выключателю или другому электроприбору) проводах, лучше использовать так называемую индикаторную отвертку «с прозвонкой», то есть с возможностью бесконтактной проверки электросети. В этом случае изделие берут за щуп и прикладывают контактной площадкой на рукояти к тому месту стены, где ориентировочно находятся провода

Срабатывание то же – индикация на фазу, ее отсутствие на ноль или неработающую сеть. Также этот метод позволяет обнаружить проводку в стене, то есть выполнить «прозвонку», или обнаружить место обрыва кабелей – в этой точке индикатор перестанет срабатывать;

выяснение работоспособности удлинителя. Для этого щуп поочередно вставляют в отверстия розеток на удлинителе. О нормальной работе прибора свидетельствует наличие тока в одном отверстие и отсутствие – во втором. Также при явно неработающем удлинителе можно поискать место обрыва провода;

проверка лампы накаливания. Приложенный к контактам лампы щуп при наличии с другой стороны контакта с телом (прижимаем контактную пластину большим пальцем) должна проявиться индикация для рабочей лампы;

поиск фазы в автоматических предохранителях. Наличие индикации при контакте – фаза, отсутствие – заземление (если оно есть) или неисправный прибор, индикация при одновременном касании щупом контакта и рукой контактной площадки отвертки – «ноль» («нейтраль»);

поиск обрыва провода в приборе. Для примера можно привести проверку кипятильника или ТЭНа – к одному из контактов вилки прибора (как на фото) или торцовому контакту ТЭНа прикладывают щуп отвертки, второго касаются оголенной кожей. Наличие индикации – исправность устройства. Аналогично проверяется не подключенный к сети кусок провода, здесь касаться щупом и рукой следует противоположных оголенных кусков кабеля. Отсутствие индикации говорит об обрыве токопроводящей жилы где-то внутри;

наличие «пробоя» на корпус прибора. В этом случае ток появляется на элементе заземления розетки.

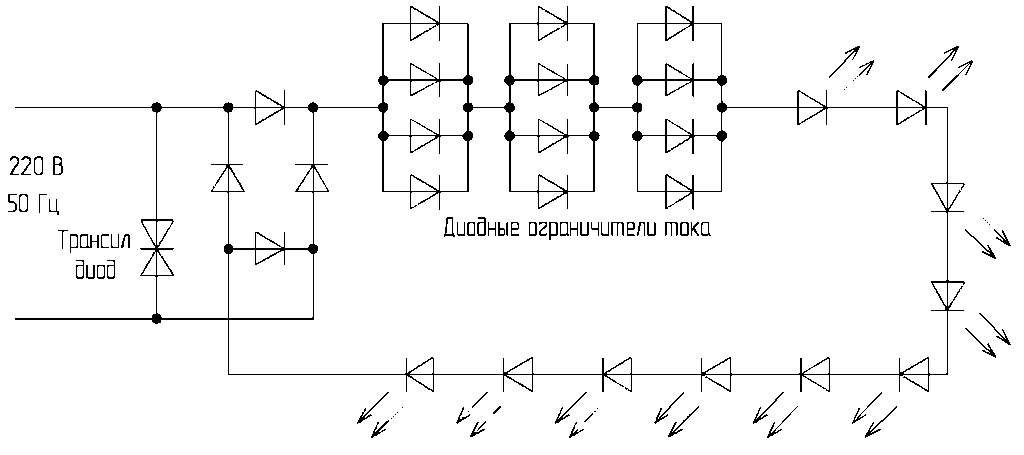

Индикатор переменного напряжения 220 В

Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:

светодиод;
резистор;
диод.

Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.

Детали сборки

В качестве полевого транзистора используется Power MOSFET IRFBC40 с U_СИ = 600 В, U_ЗИ = 2–4 В. Он является самым дорогим элементом схемы с ценником чуть более 1 доллара. Биполярный транзистор – это всем известный КТ315Б, который можно заменить на КТ3102 с любым буквенным индексом. Диод подойдет любой с обратным напряжением более 600 В, например, 1N4005-1N4007. Конденсатор должен быть неполярным ёмкостью 0,1 мкФ.

Выбор светодиода имеет важное значение. От его способности светиться на малых токах зависит правильность работы индикатора в целом

Поэтому рекомендуется применять к установке сверхъяркий светодиод в прозрачном корпусе 3-5 мм красного свечения.

Не стоит забывать об электрической прочности резисторов, на которых во время замера может появляться потенциал в несколько сотен вольт. Предельное рабочее напряжение непроволочных резисторов может колебаться от 100 до 1000 В и во многом зависит от длины самого элемента. Поэтому миниатюрные планарные компоненты придётся оставить для других целей, а здесь лучше применить сопротивление типа МЛТ-0,25. Для повышения надежности во время монтажа R1 и R2 делают составными, заменяя каждый из них двумя последовательно включенными элементами.

Индикатор со звуковыми сигналами

Данная модификация индикатора напряжения, помимо вышеперечисленных функций, оборудована звуковой сигнализацией. За счет этого существенно повышается электробезопасность при выполнении проверочных мероприятий.

Звуковой сигнал подается только в бесконтактном режиме в случае обнаружения напряжения. Одновременно загорается зеленая лампочка светового индикатора. При работе устройства в контактном режиме звук не подается, а обозначается лишь индикацией красного цвета. Следовательно, в приборе установлены две разноцветные сигнальные лампочки.

Звуковые сигналы подаются через динамик, установленный в верхней части индикатора. Неподалеку от него в торце располагается переключатель, изменяющий рабочие режимы. Он может устанавливаться в следующие положения:

Позиция «О». Включает контактное световое оповещение. Напряжение возможно определить лишь напрямую контактируя с фазой.
Позиция «L». Активирует среднюю чувствительность при бесконтактном звуковом оповещении. Сопровождается индикацией зеленого цвета. Напряжение определяется с небольших расстояний, даже, если проводники покрыты двойной изоляцией. Такая позиция превращает прибор в бесконтактный индикатор напряжения.
Позиция «Н». Приводит в действие максимальную чувствительность бесконтактного звукового оповещения. Напряжение в этом случае возможно определить даже с больших расстояний через изоляционный слой. При положительном результате загорается зеленая лампочка.

Рабочее жало индикатора представляет собой плоскую отвертку, защищаемую колпачком. В торце прибора имеется контакт, с помощью которого выполняется прозвонка, то есть определяется целостность участка цепи. Если включен бесконтактный режим максимальной чувствительности защитный колпачок можно не снимать.

В целом, в ходе проверок, указатель зарекомендовал себя как надежный и качественный прибор. Световая и звуковая индикация дублируют друг друга. Определенным минусом является быстрая разрядка батареек, в связи с чем прибор приходится проверять на работоспособность перед каждым использованием.

Алгоритм работы с простым индикатором напряжения

После того как мы рассмотрели строение самой простой сигнальной отвертки, нужно определить для нее правильный алгоритм работы. Поиск фазы в проводах, в данной ситуации, выглядит следующим образом:

жалом изделия необходимо последовательно прикоснуться ко всем обследуемым проводам;

Отвертка в рабочем режиме

во время прикосновения к проводам необходимо касаться контактного поля. Оно специально выведено на пластиковый корпус;
в момент прикосновения жала к фазе, индикатор на отвертке начинается светиться.

Как видим, с помощью такого инструмента найти фазу и ноль будет достаточно просто, а самое главное – безопасно.

Индикатор напряжения на двухцветном светодиоде

До того как спуститься туда, вы зажигаете свет, и индикатор загорается красным, в выключенном состоянии вы видите зеленое свечение на клавише. В этом случае вам не придется заходить в темную комнату и уже там нащупывать выключатель. Когда вы покинули подвал, вы по цвету светодиода знаете, горит свет в подвале или нет. Одновременно с этим, вы контролируете исправность лампочки, потому что в случае ее перегорания, красным светодиод светиться не будет. Вот схема индикатора напряжения на двухцветном светодиоде.

В заключении можно сказать, что это лишь основные возможные схемы использования светодиодов для индикации напряжения. Все они несложные, и в своей реализации под силу даже дилетанту. В них не использовалось никаких дорогостоящих интегральных микросхем и тому подобное. Рекомендуем обзавестись таким устройством всем любителям и профессионалам электрикам, чтобы никогда не подвергать свое здоровье опасности, приступая к ремонтным работам, не проверив наличие напряжения.

Назначение элементов и принцип работы схемы

У многих читателей в доме установлены выключатели света со светодиодной подсветкой. Схема светодиодной подсветки выглядит следующим образом:

Параллельно контакту выключателя включается цепочка, состоящая из гасящего резистора, светодиода и простого кремниевого диода.
При разомкнутом выключателе электрический ток протекает через гасящий (токоограничивающий) резистор, включенные встречно-параллельно светодиоды и лампу накаливания.
Во время одной из полуволн, когда положительное напряжение приложено к аноду LED, светоизлучающий диод светится. Тем самым не только обеспечивается подсветка выключателя, но и осуществляется светодиодная индикация напряжения.

Если убрать из схемы выключатель, лампочку и провода, у нас останется цепочка, состоящая из резистора и двух диодов. Эта цепочка представляет собой простейший индикатор (указатель) переменного тока 220 В.

Остановимся подробнее на назначении элементов схемы. Выше мы указывали, что рабочий ток сигнального LED составляет около 10-15 мА. Понятно, что при непосредственном подключении светоизлучающего диода к сети 220 В через него будет протекать ток, во много раз превышающий предельно допустимое значение. Для того чтобы ограничить ток LED, последовательно с ним включают гасящий резистор. Рассчитать номинал резистора можно по формуле:

R = (U max – U led) / I led

В ней:

U max – максимальное измеряемое напряжение;
U led – падение напряжения на светодиоде;
I led – рабочий ток светоизлучающего диода.

Выполнив простейший расчет, для сети 240 В мы получим номинал резистора R1 равный 15-18 кОм. Для сети 380 В нужно применить резистор, имеющий сопротивление 27 кОм.

Кремниевый диод выполняет функцию защиты от перенапряжения. Если он отсутствует, при отрицательной полуволне U на запертом светодиоде будет падать 220 В или 380 В. Большинство светоизлучающих диодов не рассчитано на такое обратное напряжение. Из-за этого может произойти пробой p-n перехода LED. При встречно-параллельном подключении кремниевого диода, во время отрицательной полуволны он будет открыт и U на светодиоде не превысит 0,7 В. LED будет надежно защищен от высокого обратного напряжения.

На основе рассмотренной схемы можно сделать индикатор напряжения 220/380 В. Достаточно дополнить радиоэлементы двумя щупами и поместить их в подходящий корпус. Для изготовления корпуса индикатора подойдет большой маркер или толстый фломастер. Можно разместить радиодетали на самодельной печатной плате или выполнить соединения навесным способом.

В маркере проделывают отверстие, в которое вставляют светодиод. На одном конце корпуса закрепляют металлический щуп. Через второй конец корпуса пропускают провод, идущий ко второму щупу или изолированному зажиму «крокодил».

Несмотря на простоту конструкции, устройство позволит проверять наличие напряжения на выходе автоматического выключателя или в розетке, найти сгоревший предохранитель в распределительном щите. Заметим, что приведенная схема индикатора применяется и в промышленных изделиях.

Разновидности

В магазинах электротоваров продаются несколько разновидностей однополюсных приборов: простая отвертка с индикатором (неоновая лампа), отвертка с элементом питания, многофункциональная отвертка-пробник. Они отличаются своими возможностями и способом подачи сигнала (световой или звуковой):

Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.

Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.

Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.

Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.

Проверка исправности прибора

Перед началом работы с отвёрткой следует убедиться в исправности инструмента.

Простой и быстрый способ, проверить устройство — вставить щуп-проводник поочередно в каждое отверстие розетки. Электрическое гнездо должно быть под напряжением. Если инструмент исправен, то при попадании на фазу загорится индикатор, извещающий о напряжении на контакте. Отсутствие светового сигнала и звукового, если это универсальный тип, говорит о неисправности тестера, выполнять проверку электрооборудования им нельзя.

Источники

https://SdelaySam-SvoimiRukami.ru/3867-prosteyshiy-indikator-urovnya-zaryada-batarei.html
https://YDoma.info/ehlektrotekhnika/electricity-kak-najti-fazu-i-nol.html
https://svetilov.ru/svetovye-pribory/svetodiody/indikator-napryazheniya
https://bestcom55.com/indikator-fazy-na-svetodiode-svoimi-rukami/
https://ues-company.ru/dom/shema-indikatora-fazy.html
https://ProFazu.ru/provodka/instruments/indikatornaya-otvertka.html
https://www.vseinstrumenti.ru/ruchnoy-instrument/elektromontazhnyj/probniki-napryazheniya/

Несколько слов об окружающих нас емкостях

Как работает емкостный индикатор напряжения? Чтобы понять это, давайте вернемся на мгновение к электрической теории цепей и вспомним, как функционирует конденсатор. Он имеет два проводника, или пластины, разделенные диэлектриком. Многие думают, что конденсаторы – это отдельные элементы электронных схем, но в действительности мир заполнен конденсаторами, присутствия которых мы обычно просто не замечаем. Вот пример. Предположим, что вы стоите на ковре, покрывающем бетонный пол прямо под горящим светильником с напряжением 220 В. Хотя вы этого и не ощущаете, но ваше тело проводит очень небольшой (порядка микроампера) переменный ток, так как оно является частью цепи, состоящей из двух последовательно включенных конденсаторов. Двумя пластинами первого конденсатора являются нить накала в электролампочке и ваше тело. Диэлектриком – воздух (и, возможно, ваша шляпа) между ними. Пластинами второго конденсатора являются ваше тело и бетонный пол (он достаточно хороший проводник).

Диэлектрик второго конденсатора – это ковер плюс ваши ботинки и носки. Поскольку бетонный пол хорошо заземлен, как и нулевой провод питающей сети, к цепи из двух этих последовательных конденсаторов приложено напряжение в 220 В.

Шаг 13: Пайка

Мне действительно нравится установка с использованием таймера 555 IC. Итак, не теряя времени, Давайте приступим к пайке всех компонентов на плате.
Я начну с пайки базы или розетки микросхемы. Гнездо IC используется в качестве заполнителя для микросхем. Они используются для безопасного извлечения и установки микросхем, поскольку микросхемы могут повредиться от тепла во время пайки. Затем я припаиваю резистор 220 Ом, светодиод и зуммер к контакту 3 микросхемы. После этого я припаиваю резистор 10К и конденсатор к плате.
При рассмотрении бытовых электроприборов ваша безопасность является главной целью. Если вы сталкиваетесь с большими счетами, мерцающими огнями и поврежденными приборами в вашем доме, сделайте одно из них и убедитесь, что домашний контур находится в надлежащем рабочем состоянии.
Затем я припаиваю защелку разъема 9V к плате. После пайки я соединяю все контакты + ve и -ve согласно электрической схеме. Как только все на месте, мне пора установить самодельную антенну.

Разница в работе контактных и бесконтактных моделей

Как уже говорилось, определить ноль и фазу индикаторной отверткой несложно – достаточно определить наличие тока в определенном проводе или клемме, что покажет индикация прибора. При этом совершенно нет разницы, используется модель контактного или бесконтактного типа. Различие лишь в том, что для бесконтактных приборов нет необходимости прикасаться щупом непосредственно к проверяемому элементу.

Расстояние, на которое необходимо подносить щуп бесконтактного устройства к месту проверки, зависит от конкретной модели и рекомендаций производителя. Обычно данные о том, как работает конкретно эта индикаторная отвертка, можно найти в сопроводительной инструкции. Правда, при покупке китайской продукции инструкция может быть на китайском или на очень специфическом английском языке, что не поможет в понимании сути документа.

Расчет гасящего резистора для светодиода

Первым делом разберемся как выполнить расчет сопротивления гасящего резистора, от чего оно зависит и какой мощности должен быть резистор для питания светодиода от источника питания. Ток (I) через резистор и светодиод протекает один и от же. Напряжение на резисторе равно разнице напряжений питания и напряжения на светодиоде (VS-VL). Здесь нам нужно рассчитать сопротивление резистора (R), при котором через цепь будет протекать напряжение I, а на светодиоде будет напряжение VL.

Допустим что мы будем питать светодиод от батареи напряжением 5В, как правило такое питающее напряжение используется при питании микроконтроллерных схем и другой цифровой техники. Вычислим значение напряжения на гасящем резисторе, для этого нам нужно знать падение напряжения на светодиоде, это можно выяснить по справочнику для конкретного светодиода.

Примерные значения падения напряжения для светодиодов (АЛ307 и другие маломощные в подобном корпусе):

красный – 1,8…2В;
зеленый и желтый – 2…2,4В;
белые и синие – 3…3,5В.

Допустим что мы будем использовать синий светодиод, падение напряжения на нем – 3В. Производим расчет напряжения на гасящем резисторе – Uгрез = Uпит – Uсвет = 5В – 3В = 2В. Для расчета сопротивления гасящего резистора нам нужно знать ток через светодиод. Номинальный ток конкретного типа светодиода можно узнать по справочнику. У большинства маломощных светодиодов (наподобии АЛ307) номинальный ток находится в пределах 10-25мА.

Допустим что для нашего светодиода номинальный ток для его достаточно яркого свечения составляет 20мА (0,02А). Получается что на резисторе будет гаситься напряжение 2В и проходить ток 20мА. Выполним расчет по формуле закона Ома:

R = U / I = 2В / 0,02А = 100 Ом.

В большинстве случаев подойдет маломощный резистор с мощностью 0,125-0,25Вт (МЛТ-0,125 и МЛТ-0,25). Если же ток и напряжение падения на резисторе будет очень отличаться то не помешает произвести расчет мощности резистора:

P = U * I = 2В * 0,02А = 0,04 Вт.

Таким образом, 0,04 Вт явно меньше номинальной мощности даже для самого маломощного резистора МЛТ-0,125 (0,125 Вт). Произведем расчет для красного светодиода (напряжение 2В, ток 15мА).

Uгрез = Uпит – Uсвет = 5В – 2В = 3В.
R = U / I = 3В / 0,015А = 200 Ом.
P = U * I = 3В * 0,015А = 0,045 Вт.

При подключении светодиодов не нужно забывать что они имеют полярность. Для определения полярности светодиода можно использовать мультиметр в режиме прозвонки или же омметр. Использование гасящих резисторов оправдано для питания маломощных светодиодов, при питании мощных светодиодов нужно использовать специальные LED-драйверы и стабилизаторы.

Расчет гасящего резистора для светодиода.

Пробник для проверки фазного напряжения

Электриками часто используется индикаторная отвёртка. Это небольшая отвертка, довольно «слабая» на вид, неспособная затянуть винты с большим моментом. Но у нее другое назначение. Это индикатор фазы сети. Фазные провода сети находятся под повышенным напряжением относительно земли и нулевого провода, смертельно опасным для человека.

Отвертка индикаторная — это простой и надежный тестер напряжения. Она не позволяет измерять напряжение, но безошибочно говорит о наличии напряжения, которое МОЖЕТ быть опасным. Наиболее распространен индикатор на основе неоновой лампочки. Это классика, конкурировать с которой очень сложно, и вот почему:

Простота устройства,
Высокая надежность,
Высокая чувствительность,
Дешевизна.

Стоит уделить ей подробное внимание в отдельном разделе и описать, как работает этот пробник

Индикатор напряжения сети газоразрядный

Принцип работы индикаторной отвертки состоит в особенно малом токе тлеющего разряда в неоновой лампочке, который поддается визуальному обнаружению. В то же время напряжение разряда очень удачно расположено в диапазоне от 70–80 вольт и выше.

Последовательно с лампочкой включается токоограничивающий резистор с номиналом 500–1000 килоом. Он защищает от чрезмерного тока лампочку и тело человека.

Особенность неонового индикатора в том, что человек является частью электрической цепи, к которой приложено высокое напряжение. Но поскольку тело человека имеет сопротивление порядка 1–4 килоом, то подавляющая часть напряжения падает на лампочке и соединенном с ней резисторе.

На самом человеке падают единицы вольт, что совершенно безопасно. Ни в коем случае нельзя использовать отвертку без сопротивления!

Индикаторной отверткой нельзя сделать почти ничего, кроме как определить фазу и ноль. Но это очень важная и обязательная задача, имеющая прямое отношение к электробезопасности. Как отвертка индикатор довольно слаб и такой отверткой нельзя затягивать винты с большим усилием.

Удерживая отвертку в руке, осторожно касаются токоведущих частей. При этом обязательно нужно касаться металлической кнопочки или ободка на изолирующей ручке отвертки, чтобы цепь замкнулась через тело на землю

Если лампочка внутри отвертки светится малиновым светом, то данный проводник — одна из фаз сети. Иначе это нейтраль, имеющая связь с землей, или заземление, или изолированный участок цепи (проводник).

Свечение может наблюдаться даже на тех проводниках, которые «не бьют током». Это сетевые наводки через емкостную связь

С ними также необходимо соблюдать осторожность. Если величина емкости достаточно велика, то такой проводник может быть опасным

Индикатор переменного и постоянного напряжения до 600 В

Следующий вариант представляет собой немного более сложную систему, из-за наличия в схеме кроме уже известных нам элементов, двух транзисторов и емкости. Но универсальность этого индикатора вас приятно удивит. Ему доступна безопасная проверка наличия напряжения от 5 до 600 В, как постоянного, так и переменного.

Основным элементом схемы индикатора напряжения выступает полевой транзистор (VT2). Пороговое значение напряжения, которое позволит сработать индикатору фиксируется разностью потенциалов затвор-исток, а максимально возможное напряжение определяет падение на сток-истоке. Он выполняет функции стабилизатора тока. Через биполярный транзистор (VT1) осуществляется обратная связь для поддержания заданного значения.

Принцип работы светодиодного индикатора заключается в следующем. При подаче на вход разности потенциалов, в контуре возникнет ток, значение которого определяется сопротивлением (R2) и напряжением перехода база-эмиттер биполярного транзистора (VT1). Для того чтобы слабенький светодиод загорелся, достаточно тока стабилизации 100 мкА. Для этого сопротивление (R2) должно быть 500-600 Ом, если напряжение база-эмиттер примерно 0,5 В. Конденсатор (С) необходим неполярный, емкостью 0,1 мкФ, служит он защитой светодиода от скачков тока.

Резистор (R1) выбираем величиной 1 МОм, он исполняет роль нагрузки для биполярного транзистора (VT1). Функции диода (VD) в случае индикации постоянного напряжения – это проверка полюсов и защита. А для проверки переменного напряжения он играет роль выпрямителя, срезая отрицательную полуволну. Его обратное напряжение должно быть не меньше 600 В. Что касается светодиода (HL), то выбирайте сверхъяркий, для того, чтобы его свечение при минимальных токах было заметно.

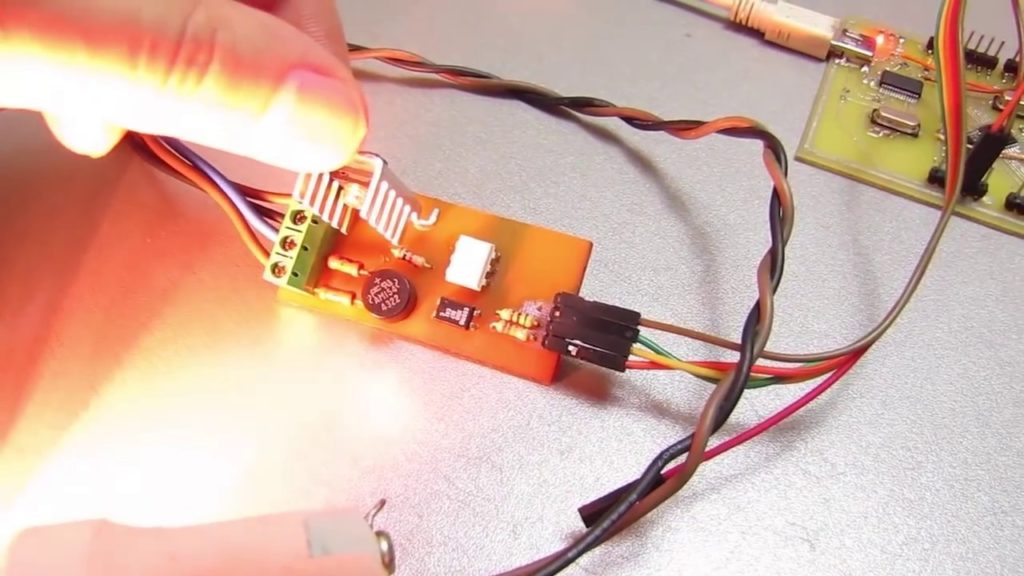

Как сделать светодиодный индикатор напряжения?
