Индикатор уровня воды

Содержание

Самостоятельное изготовление датчика

Предположим, стоит задача автоматизировать использование насоса типа «Малыш» для обеспечения водой дачи или загородного дома. Как правило, вода нагнетается в аккумулирующий резервуар, и нужно обеспечить своевременное, автоматическое отключение насоса при достаточном заполнении ёмкости. Для этого нет необходимости устанавливать сложные и дорогие датчики. Изготовление устройства на основе геркона, которое отлично выполнит поставленную задачу, можно осуществить своими руками. Назовём это устройство: электрический поплавковый клапан уровня воды в баке на базе герконового выключателя.

Герконовый выключатель

Геркон — это выключатель, который является главной исполняющей деталью в устройстве герконового датчика уровня воды для управления насосом. Он выглядит как маленькая герметичная стеклянная ёмкость с вакуумом внутри или инертным газом. Внутри находится замкнутая или разомкнутая контактная группа, проще говоря, два замкнутых или разомкнутых контакта из ферромагнитного материала с золотым или серебряным верхним покрытием. При попадании в магнитное поле контакты детали намагничиваются и отталкиваются друг от друга, размыкая цепь, в которую они включена, останавливая её работу, или, наоборот, замыкаются и включают цепь. Герконы разделяются на два вида:

  • Геркон с нормально замкнутыми контактами.
  • Геркон с нормально разомкнутыми контактами.

Среда внутри стеклянной колбы препятствует окислению контактов и образованию искр при замыкании.

Устройство датчика на основе геркона

Для изготовления устройства понадобится магнитный катушечный пускатель на 220 вольт и пара герконов, один из которых замкнут в нормальном состоянии, а второй — разомкнут. И также понадобится поплавок для бака с водой, который изготавливается из пенопласта, шток, трубки и трех проводов небольшого сечения и толщины.

Схема работы устройства проста и, главное, безопасна. Принцип работы следующий:

  • В процессе набора жидкости поплавок с магнитом, достигнув геркона максимального уровня, находящегося в замкнутом состоянии, размыкается под действием магнитного поля, коммутируя силовую, пускающую катушку на отключение, которая выключает насос.
  • По мере убывания воды из резервуара поплавок опускается и при достижении нижнего геркона, срабатывающего на замыкание под воздействием магнитного поля, пускающая катушка коммутируется на запуск насоса.
  • Датчик, изготовленный по такому принципу, способен работать много лет без нареканий в отличие от электронных систем управления контролем заполнения ёмкостей. Изготовить поплавковый датчик уровня воды своими руками несложно, и это не требует особых специальных знаний в области электротехники.

Схема контроля откачки воды дренажным насосом

По принципу вертикальной работы поплавкового механизма можно предложить схему подключения датчика для коммутации реле запуска дренажного насоса с дополнительным питанием 12 вольт.

Стоит отметить, что герконовые переключатели не способны работать с большими токами и не могут включать или отключать насос напрямую. Поэтому они используются в низковольтных схемах для коммутации мощных реле для запуска или отключения насоса. При высоком уровне начинается откачка жидкости до достижения минимального установленного уровня. Принцип работы следующий:

  • При подъёме жидкости в ёмкости до верхнего уровня поплавок с магнитом замыкает верхний геркон SV 1, и на катушку реле P1 начинает поступать ток. Происходит замыкание контактов параллельно с подключённым герконом, что приводит реле в состояние самозахвата. Такая функция не позволяет отключиться напряжению питания катушки при размыкании геркона SV 1. Это достигается подключением нагрузки реле и его катушки в одну цепь.
  • Происходит включение силовой катушки реле P2 в цепи питания электронасоса и начинается откачка жидкости.
  • При уменьшении уровня жидкости поплавок с магнитом достигает нижнего геркона SV 2, замыкая его контакты. Положительный потенциал напряжения начинает подаваться на катушку реле P1 также и с другой стороны. Это приводит к снятию функции самозахвата и отключению реле, что коммутирует отключение силовой катушки P2, обеспечивающей питание электронасоса.
  • Поменяв герконы SV 1 и SV 2 местами, датчик будет отключать насос при наполнении ёмкости до установленного уровня и включать при падении уровня жидкости.

Достоинства и недостатки

Автоматическое отключение воды через 1–2 сек. после фиксации протечки многократно повышает безопасность эксплуатации гидроприборов и оборудования. Надежные приборы обладают защитой от ложных тревог, чтобы не срабатывать от случайной капли.

Беспроводные гаджеты для связи с контроллером издают радиосигнал (частота 400–500 МГц). Их преимущества: легко располагать по всему помещению без установки, прокладки кабелей, сопутствующих элементов. С собственным источником питания – обычными батарейками – изделия работают 2–4 года без их замены.

К недостаткам можно отнести то, что требуется непосредственный контакт с водой – при неправильном подборе места установки (не учитывался уровень полов, неровная поверхность) жидкость не сразу попадет на устройство.

Проект определения уровня воды

Для нашего следующего примера мы собираемся создать портативный датчик уровня воды, который будет зажигать светодиоды в зависимости от уровня воды.

Схема соединений

Мы будем использовать схему из предыдущего примера. Но на этот раз нам нужно просто добавить несколько светодиодов.

Подключите три светодиода к цифровым выводам 2, 3 и 4 через токоограничивающие резисторы 220 Ом.

Соберите схему, как показано ниже:


Рисунок 7 – Индикация уровня воды с помощью светодиодов

Код Arduino

После того, как схема будет собрана, загрузите в Arduino следующий скетч.

В этом скетче объявлены две переменные, а именно lowerThreshold и upperThreshold. Эти переменные представляют наши пороговые уровни.

Всё, что ниже нижнего порога, включает красный светодиод. Всё, что выше верхнего порога, включает зеленый светодиод. Всё, что находится между ними, включает желтый светодиод.

/* Измените эти значения, основываясь на своих значениях калибровки */ int lowerThreshold = 420; int upperThreshold = 520; // Выводы, подключенные к датчику #define sensorPower 7 #define sensorPin A0 // Переменная для хранения значения уровня воды int val = 0; // Объявляем выводы, к которым подключены светодиоды int redLED = 2; int yellowLED = 3; int greenLED = 4; void setup() { Serial.begin(9600); pinMode(sensorPower, OUTPUT); digitalWrite(sensorPower, LOW); // Настроить выводы светодиодов на выход pinMode(redLED, OUTPUT); pinMode(yellowLED, OUTPUT); pinMode(greenLED, OUTPUT); // Изначально выключить все светодиоды digitalWrite(redLED, LOW); digitalWrite(yellowLED, LOW); digitalWrite(greenLED, LOW); } void loop() { int level = readSensor(); if (level == 0) { Serial.println(«Water Level: Empty»); digitalWrite(redLED, LOW); digitalWrite(yellowLED, LOW); digitalWrite(greenLED, LOW); } else if (level > 0 && level <= lowerThreshold) { Serial.println(«Water Level: Low»); digitalWrite(redLED, HIGH); digitalWrite(yellowLED, LOW); digitalWrite(greenLED, LOW); } else if (level > lowerThreshold && level <= upperThreshold) { Serial.println(«Water Level: Medium»); digitalWrite(redLED, LOW); digitalWrite(yellowLED, HIGH); digitalWrite(greenLED, LOW); } else if (level > upperThreshold) { Serial.println(«Water Level: High»); digitalWrite(redLED, LOW); digitalWrite(yellowLED, LOW); digitalWrite(greenLED, HIGH); } delay(1000); } // Данная функция используется для получения показаний int readSensor() { digitalWrite(sensorPower, HIGH); delay(10); val = analogRead(sensorPin); digitalWrite(sensorPower, LOW); return val; }

Оригинал статьи:

How Water Level Sensor Works and Interface it with Arduino

Основные виды по способу передачи сигнала

Порядок передачи сигнала от подобных устройств может существенно отличаться. Существующие разновидности датчиков можно условно разделить на две большие группы:

  • проводные;
  • беспроводные.

Уже по названию можно понять, каким образом осуществляется передача сигнала в каждом конкретном случае. При этом каждый вариант имеет свои особенности, которые следует проанализировать при выборе подходящего устройства.

Проводные

Важное преимущество проводных датчиков — доступность. По данному параметру они существенно уступают беспроводным аналогам

Кроме того, они имеют достаточно широкую область применения. Благодаря продуманному конструктивному исполнению, они не только полностью совместимы между собой, но и с различными приемно-контрольными устройствами. Обеспечивают стабильную передачу сигнала в любых условиях. Способны прослужить долго при правильном и своевременном техническом обслуживании.

Проводные модели не нуждаются в настройке. Достаточно подключить прибор к системе, чтобы он начал работать. Исключение составляют адресные устройства, с которыми можно будет познакомиться ниже.

Монтаж проводных датчиков может осуществляться:

  • Открыто. Менее затратный вариант, но в процессе эксплуатации придется столкнуться с тем, что провода будут находиться на виду;
  • Скрыто. Выбор тех, кто хочет сохранить интерьер квартиры или дома в неизменном виде. В процессе монтажа придется столкнуть с тем, что надо будет подумать, каким образом проложить провода, чтобы они позволили соединить все элементы системы и остались незаметными для окружающих.

Независимо от выбранного способа монтажа, стоит быть готовым к тому, что в процессе эксплуатации могут возникнуть проблемы в местах соединения отдельных проводов. Причин для появления данного явления достаточно много, однако, в случае открытого способа соединения устранить неисправность будет намного проще.

Беспроводные

У таких датчиков охранной сигнализации для передачи сигнала используется определенный радиоканал. Они работают от встроенной батареи. Именно поэтому большинство пользователей делает выбор в пользу подобных устройств. Отсутствие проводов значительно упрощает выполнение монтажных работ. Сокращаются сроки, уменьшаются затраты и при этом нет риска нарушения целостности интерьера.

Несмотря на очевидные достоинства, беспроводные модели имеют ряд существенных недостатков:

  • Необходимость отслеживания состояния элементов питания и при необходимости производить их замену;
  • Чувствительность к внешнему электромагнитному воздействию;
  • Возможность передачи сигнала в ограниченном радиусе действия;
  • Сложность совмещения с другими подобными устройствами;
  • Более высокая стоимость по сравнению с проводными аналогами. Цена может отличаться в 3 раза.

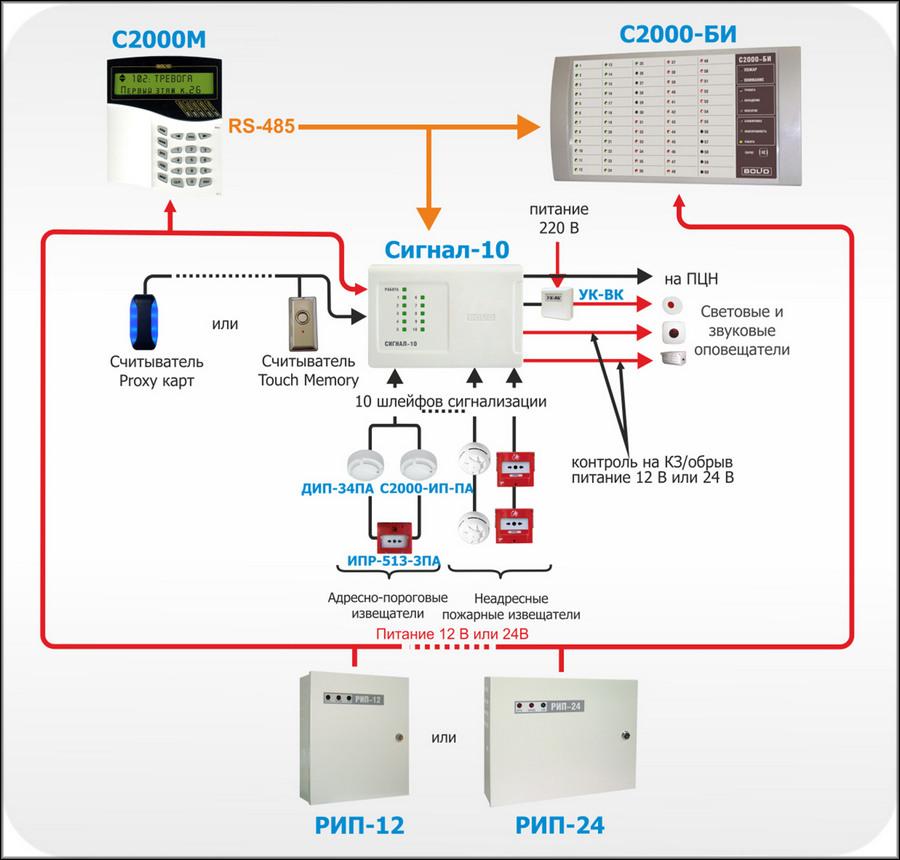

Адресные

Передача информации между устройствами адресного вида и контрольной панелью осуществляется в цифровом виде. Они могут отправлять не только данные о внештатной ситуации, но и о своем состоянии. К данной разновидности могут относиться как беспроводные, так и проводные модели. Первые все только адресные, а вторые — частично.

Их важным преимуществом является информативность, что делает востребованным их использование при оснащении ответственных объектов.

ОБЛАСТЬ ПРИМЕНЕНИЯ И ОСОБЕННОСТИ ВЫБОРА

Сфера применения распространяется на воду и водные растворы, нефтепродукты и смазочные материалы, пищевые напитки и стоки. При достаточной защищенности корпуса или бесконтактном замере такие датчики отслеживают уровень щелочей, кислот и вязких сред, включая агрессивные. Один и тот же тип датчика при этом может использоваться для разных целей.

В частности, при работе с водой и любыми невязкими жидкостями отличные результаты обеспечивают ультразвуковые, поплавковые, вибрационные, оптические, емкостные и гидростатические сигнализаторы и уровнемеры.

При работе с растворами кислот предпочтение отдается емкостным, вибрационным и герконовым датчикам. Для контроля пенных или липких сред лучше всего подходят емкостные радиочастотные приборы. При высокой вязкости рабочей среды помимо них стоит использовать вибрационные или ультразвуковые бесконтактные разновидности.

При подборе конкретного прибора последовательно учитывается:

  • состав и физико-химические параметры рабочей жидкости;
  • объем, форма и материал стенок резервуаров (некоторые датчики требуют врезки в стенки, что не всегда допустимо);
  • потребность в постоянном мониторинге или допустимость использования сигналов о достижении предельных значений;
  • коммутационные и интеграционные возможности приборов, требования к монтажу и обслуживанию.

При выборе датчиков для бытовых целей предпочтение отдается энергонезависимым, неприхотливым, надежным и долговечным устройствам. Большинство частных задач (отслеживание уровня воды насоса, колодца, бассейна) решает поплавковый кабельный датчик.

При необходимости постоянного контроля уровня воды в скважине устанавливаются гидростатические уровнемеры или сигнализаторы. Остальные разновидности использовать для этих целей нецелесообразно.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

ПОПЛАВКОВЫЙ ДАТЧИК УРОВНЯ ВОДЫ

Поплавковый уровнемер – самый распространенный измеритель, популярность которого обусловлена предельно простой конструкцией и соответственно надежностью. Поплавковые измерители можно условно разделить на два варианта:

  • механические;
  • герконовые.

Второй вариант подразумевает использование выключателей с магнитоуправляемыми контактами, поэтому его устройство будет рассмотрено в отдельном разделе.

Самый простой механический поплавковый измеритель работает на определение предельного уровня воды. Измеритель устанавливается в определенной части емкости, и когда вода достигает поплавка, он всплывает и через специальный шток замыкает (размыкает контакты). Подобные устройства более известны под названием поплавковые выключатели.

Этот тип механических датчиков отличается достаточной надежностью и часто используется в простейших автоматизированных системах. Но его функциональность ограниченна конструкцией – датчик срабатывает только при предельном значении уровня воды.

Также выпускаются кабельные поплавковые датчики. В этой конструкции используется поплавок особой формы, который изменяет угол наклона в зависимости от уровня воды. Внутри поплавка устанавливается выключатель, который срабатывает при изменении угла. В большинстве случаев используются выключатели со стальным шариком, замыкающим контакты.

Отдельная категория – кабельные поплавковые измерители с ртутным выключателем, обеспечивающим высокую надежность. Для точного контроля иногда устанавливают несколько поплавковых датчиков с разной длиной кабеля.

Поплавковые измерители пользуются спросом во многих отраслях промышленности. Датчики используют для контроля уровня горюче смазочных материалов, охлаждающих жидкостей. В быту устройства обычно применяют для измерения уровня в скважинах и колодцах (защита насоса от «сухого» хода), а также для автономной канализации.

Одно из преимуществ этого типа уровнемера – простая установка и настройка. Некоторые модели разрабатываются специально для насосов и позволяют исключить использование дополнительных пусковых реле.

В начало

Как сделать датчик уровня воды Геркон своими руками — схема и видео

Что такое датчик уровня воды «Геркон»

Геркон («герметичный контакт») представляет собой электронное устройство в виде вытянутой стеклянной колбочки с откачанным воздухом, в которой находятся два металлических ферромагнитных контакта. Контакты в обычном состоянии разомкнуты. Они замыкаются и замыкают цепь тогда, когда попадают в магнитное поле.

К преимуществам герконов отнесем:

  • надежность, которая в 100 раз больше, чем у обычных открытых контактов;
  • быстродействие;
  • срок службы, достигающий 5 млрд. срабатываний, намного превышает обычные контакты.

Недостатки:

  • малая коммутируемая мощность;
  • малое число контактных групп в одном баллоне;
  • хрупкость стеклянного баллона;
  • чувствительность к внешним полям.

Преимущества Герконов намного превосходят его недостатки.

Прин

Возможные недостатки емкостных датчиков для жидких веществ

Емкостные датчики для контроля уровня жидкостей имеют некоторые ограничения в работе:

  • датчики чувствительны к образованию пены на поверхности жидкости,
  • возможны ложные срабатывания при налипании контролируемого материала, при работе в условиях высокого шанса образования пыли или на улице в условиях осадков,
  • датчики требовательны к экранированию деталей,
  • емкостные датчики отличаются более высокой стоимостью по сравнению с другими видами датчиков уровня.

Для снижения негативного влияния перечисленных факторов перед началом работы необходимо провести регулировку чувствительности датчика встроенным потенциометром. При регулировке необходимо учитывать условия рабочей среды, тип контролируемого продукта, а также характеристики резервуара.

Детали устройства

  • Трансформатор Тр – любой с 220 В на 12 В.
  • Диодные мосты VD1 – VD4, VD6 – VD9 и VD10 – VD13 типаКЦ402 (или собрать самостоятельно из отдельных диодов типа КД105Б).
  • Диод VD5 — стабилитрон КС133А.
  • Транзистор Т1 — МП42.
  • Реле РЭС9 (РС4524.201).
  • Тиристоры VS1 и VS2 — КУ 202Н, установленные на радиаторах площадью 20 см2.
  • Конденсаторы C1, С4 -100,0 мкФ х 25 В.
  • Конденсаторы С2, СЗ — 2,2 мкФ — К73-17 или МБГО-2.
  • Резисторы R1 — 12 КОм, R2 – 10 КОм, R3 — 150 КОм, типа МЛТ-0,5.
  • Лампочка HL1 – ИНЗ.
  • Выключатель SA1 любого типа.
  • Предохранители FU1 -0,5 A, FU2 — 5 А.

Датчики воды Н и В из нержавеющей стали подключаются с помощью водонепроницаемого кабеля.

Как очистить скважину – советы бывалого

Следует систематически откачивать воду из колодца или скважины, а дно скважины необходимо засыпать гравием или щебнем слоем не менее 25 см. Осматривайте скважину при помощи электролампы (можно опустить на шнуре) и удаляйте случайно попавшие предметы, определяйте уровень загрязненности.

Не забывайте дезинфицировать скважину хлорированной водой или просто хлорированным составом. Для этого используйте 3% состав хлорированной воды: 300 г хлорированной извести заливают небольшим количеством воды и растирают до получения жидкой кашицы, которую выливают в ведро (10 литров).

Все хорошо перемешивают и отстаивают. Через несколько часов верхнюю прозрачную часть состава сливают в герметически закрываемую емкость и ставят на хранение в темное место. На 1 м3 воды в скважине — одно ведро прозрачного состава. Этим составом хорошо обливать и стенки протирать с помощью кисти или ершика.

Выбрать и купить поплавковый клапан для емкости или бака

Используя современные решения и необходимое оборудование можно автоматизировать различные процессы дачной жизнедеятельности. Включение и выключение скважинного насоса для водоснабжения, энергосбережение, отопление – все это важные элементы загородной жизни.

Немаловажным фактором является и полив сада, а прогретая вода в резервуаре, это залог здоровья ваших растений. Для поддержания автоматического контроля уровня воды в баке понадобится поплавковый клапан для емкости а также несколько фитингов для его установки.

Рассмотрим различные виды этих устройств.

Прежде чем купить поплавковый клапан механического или электрического типа для бака подумайте о реализации ваших задач. Необходимо учесть с какой производительностью будет осуществляться забор воды из бака, а так же объём самой емкости для полива.

При этом ваш бак будет быстро наполнятся и прогреваться, а значит, время между циклами полива значительно сократится.

Такой клапан поплавковый для бака имеет влагозащищенный корпус и провод 3 или 6 метров. Его можно так же использовать для включения и выключения автоматики насоса по сухому ходу, установив поплавок в нижнюю точку уровня воды.

При этом вам не придется постоянно включать насос руками при срабатывании автоматики по сухому ходу. Такое решение весьма удобно, если вы редко бываете на участке, а вода в поселковом водопроводе бежит довольно медленно. Энергозависимость системы от постоянного источника питания, пожалуй, единственный минус.

Если таковое отсутствует необходимо рассмотреть поплавковый клапан 1” механического типа.

В баке по факту подвода трубы долива делается отверстие на 1” или 25 мм. В него вставляется сам клапан с обжимной гайкой и резиновой прокладкой. На выходе мы получим резьбовой патрубок для подключения трубы долива с помощью фитинга.

Делаем регулировку пластикового поплавка клапана на максимальную отметку уровня воды, ослабевая или зажимая гайку на подвижном рычаге поплавка.

Все, готово! Открываем магистральный вентиль для подачи воды в емкость, по мере ее наполнения поплавок займет верхнюю отрегулированную отметку уровня, а механизм клапана перекроет доступ воды в резервуар.

Таким образом, основной контроль уровня воды в резервуаре обеспечивает электрический поплавковый клапан для емкости, а вспомогательным является механический клапан поплавковый для бака. В случае сбоя работы электромагнитного клапана долива (засор мембраны, старость, нарушение герметичности и пр.

) механический клапан перекроет долив воды в бак по достижению ее максимальной отметки. Такой способ защитит емкость от перелива и возникновения непредвиденных последствий для ее владельца.

  • Поплавковый клапан Aquatech механический 1″ для регулирования уровня наполнения для ёмкости.
  • Поплавковый клапан Quickstop уровня наполнения для ёмкости.
  • Поплавковый выключaтель уровня электрический (до 220 В) с 3-х жильным проводом для технической воды
  • Оставить комментарийКлапан поплавковый для бака Farg металлический с латунным седлом 3/4″ – 1,1/4″ (без шара!)
  • Оставить комментарийКлапан поплавковый для бака Farg металлический с седлом из нержавеющей стали AISI 430 3/4″ – 2″ (без шара)
  • Клапан поплавковый для бака Farg металлический с седлом из нержавеющей стали 1/2″-1″ для горячей воды
  • Оставить комментарийПоплавковый выключатель двухпозиционный с проводом 1- 5 метров для питьевой воды
  • Оставить комментарийПоплавковый выключатель TAURUS с проводом 10-20 м для сточных бытовых и промышленных вод
  • Оставить комментарийПредназначен для определения уровня заполнения ёмкости жидкостью.
  • Электромагнитный соленойдный клапан для воды 24 V. Предназначен длядля перекрытия/открытия водяного потока.

Делаем датчик уровня воды в резервуаре своими руками

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно. Несложная задача требует простого решения, оно показано на рисунке 8.

Для решения задачи понадобится магнитный пускатель с катушкой на 220 вольт и два геркона: минимального уровня — на замыкание, максимального — на размыкание

Схема подключения насоса проста и, что немаловажно, безопасна. Принцип работы был описан выше, но повторим его:

  • По мере набора воды поплавок с магнитом постепенно поднимается, пока не дойдет до геркона максимального уровня.
  • Магнитное поле размыкает геркон, отключая катушку пускателя, что приводит к обесточиванию двигателя.
  • По мере расхода воды, поплавок опускается, пока не достигнет минимальной отметки напротив нижнего геркона, его контакты замыкаются, и поступает напряжение на катушку пускателя, подающего напряжение на насос. Такой датчик уровня воды в резервуаре может работать десятилетиями, в отличие от электронной системы управления.

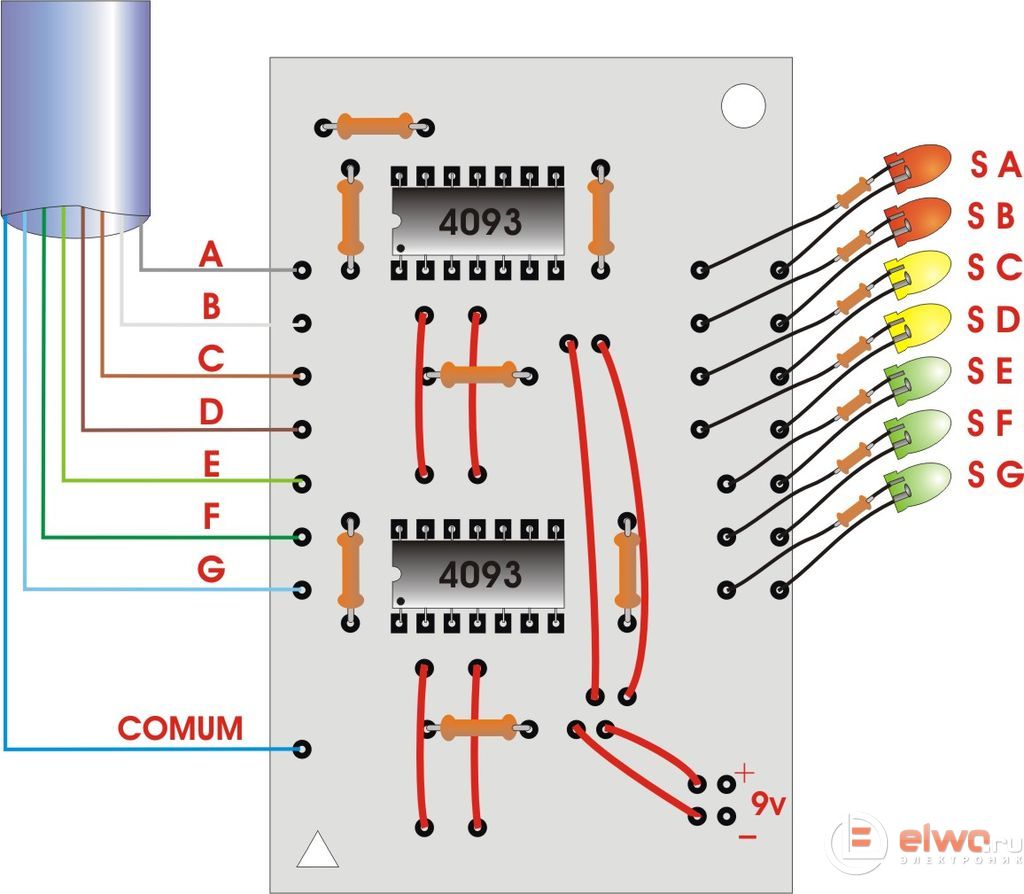

Необходимые для датчика материалы

  • 2 микросхемы 4093;
  • 2 панельки для микросхем;
  • 7 по 500 ом резисторы;
  • 7 по 2,2 Мом резисторы;
  • батарея 9 В;
  • гнездо для батареи;
  • плата для схемы 10 х 5 см;
  • 8 латунных винтов для датчиков;
  • двухсторонний скотч или шурупы для крепления коробки к стене;
  • сетевой кабель. Длина кабеля зависит от расстояния от резервуара для воды до места, где будет расположен дисплей.

Итак, основа — это CI4093, что имеет четыре элемента. В этом проекте использовано две микросхемы. Тут мы имеем порты с одним входом на высоком уровне, а другие подключенные через резистор, обеспечивая высокий логический уровень. При помещении в эту логику нулевого входного сигнала, выход инвертора будет на высоком уровне и включает светодиод. Всего использовано семь из восьми элементов, из-за ограничений в кабельной сети.

Сбоку размещена линейка светодиодов разных цветов, указывающая на уровень воды. Красные индикаторы — воды совсем мало, жёлтые — бак наполовину пуст, зелёные — полный. Центральная большая кнопка используется для подключения насоса и накачки бака.

Схема работает только при нажатии на центральную кнопку. Остальное время она находится в дежурном режиме. Но даже при срабатывании цепи индикации, ток минимален и батарейки хватит на долго.

Как выбрать измеритель

Разнообразные датчики применяются для отслеживания уровня воды и водных растворов, нефтепродуктов и смазочных материалов, пищевых напитков и соков. Если корпус устройства достаточно защищен или применяется бесконтактный замер, то можно отслеживать уровни щелочи, кислоты, вязкой или агрессивной среды. Один тип датчика может быть применен в разных условиях.

Для замера уровня воды и любых невязких жидкостей лучше пользоваться ультразвуковыми, поплавковыми, вибрационными, оптическими, емкостными и гидростатическими сигнализаторами и уровнемерами. Для кислотных растворов подойдут емкостные, вибрационные и герконовые устройства. Пенные и липкие среды удобно контролировать емкостными радиочастотными приборами. Если рабочая среда с высокой вязкостью, пользуются вибрационными или ультразвуковыми бесконтактными разновидностями.

Что и в какой последовательности нужно учитывать, чтобы выбрать конкретное устройство:

  1. Состав и физико-химические свойства рабочей среды.
  2. Особенности резервуара для хранения (объем, форма, из чего сделаны стенки). Есть датчики, подразумевающие врезку в стенки, но не каждая емкость подойдет для таких целей.
  3. Требуется постоянный мониторинг или хватит сигнализации при достижении заданного уровня.
  4. Будет ли интегрироваться прибор в общую систему контроля.

С бытовыми задачами успешно справляются энергонезависимые устройства, неприхотливые, надежные и долго служащие. Если цель — отследить уровень воды насоса, колодца, декоративного водоема или бассейна, подойдет поплавковый датчик. При необходимости постоянно замерять уровень воды в скважине, устанавливают уровнемеры гидростатического типа.

Детали собраны

Светодиоды можно использовать сигнальные любого цвета, какой Вам понравится, диаметром 4 – 5 миллиметров. Цоколёвка светодиодов и микросхемы есть на схеме. Конденсатор C1 нужен полярный 100 микрофарад 25 вольт, или больших параметров (какой есть). Резисторы (сопротивления) мощностью от 0.125 до 0.5 ватта или больше (чем больше мощность, тем больше габариты и будет не очень красиво, это относится и к конденсатору). Резисторы R1 – R7 сопротивлением 47 ком (немного меньше или немного больше – не критично). Резисторы R 8 – R14 сопротивлением 1 ком (примерно). Чем больше сопротивление, тем слабее будет светиться светодиод и наоборот, но слишком маленькое сопротивление может привести к выходу светодиода из строя. Печатную плату можно не изготавливать, а применить макетную, как у меня, стоит копейки, особенно в Китае. Соотношение цены в радиомагазине и Китае 5 – 10 к одному. Кабель к датчикам уровня воды можно применить любой восьми жильный сигнальный (в магазинах, где продают устройства сигнализации, есть всякий). Концы кабеля, помещаемые в воду как датчик уровня, освободить от изоляции на длину 5 – 10 миллиметров и зачищенные концы залудить (покрыть оловом при помощи паяльника) для уменьшения окисляющего действия воды на металл. Плюсовой электрод нужно изготовить из нержавейки (например, чайная ложка), а место соединения её к проводу защитить от воды при помощи клеевого пистолета. Если место контакта не защитить, то через короткое время электрохимическая реакция сожрёт. Шаг между датчиками нужно рассчитать исходя из глубины ёмкости. Если нужно измерять большую глубину воды и хочется разместить датчики чаще, то можно изготовить ещё одну или даже несколько подобных схем контроля уровня воды и разместить их последовательно в ёмкости. Конструкция датчиков может быть самой разнообразной и зависит только от Вашей фантазии, главное соблюдать общие принципы.

Клеммные колодки любые, но важно удобство подключения и использования. Для микросхемы лучше всего применить разъём для беспаечного размещения

Это гнездо можно паять и не бояться, что перегреешь ножки, или подействует статическое электричество. Если микросхема вышла из строя, по каким – то причинам, то заменить её можно за пару секунд. Стоит такая панелька копейки. Олово (проволока с канифолью) лучше использовать Российское. Китайское олово хорошее не встречал. После сбора деталей нужно подумать о размещении деталей на плате. Я сделал, так как на фото, а Вы вольны расположить их по своему вкусу. Главное, чтобы расположение деталей отвечало задачам уменьшения количества перемычек и пайки, а главное удобству эксплуатации. Аккуратность в сборке схемы не последнее дело, не нужно торопиться как я и будет всё красиво. Итак, приступим.

Питание указателя уровня воды в баке можно сделать от любого аккумулятора 12 вольт (даже старого, лишь бы он давал не меньше чем 10 вольт), например, от компьютерного блока бесперебойного питания, да и продают сейчас их много всяких маломощных. Или можно на даче использовать обычные батарейки. Если их соединить последовательно 8 штук по 1.5 вольта = 12 вольт. Вполне достаточно. А если батарейки подключить через кнопку, чтобы схема работала только при нажатии на кнопку, то такого питания хватит на много лет. Осталось только испытать указатель уровня воды в баке и тут главное не перепутать плюс с минусом. Провода питания лучше подключать разного цвета. Плюс всегда обозначается красным цветом, а минус чёрным, если к этому привыкнуть, то уже не перепутаете.

Список деталей

Резисторы:

  • 3x — 2,2 мОм 1/4 Вт (R1, R2, R3)
  • 1x — 4,7 кОм 1/4 Вт (R4)
  • 1x — 120 кОм 1/4 Вт (R5)
  • 2x — 470 Ом 1/2 Вт (R6, R7)
  • 1x — 15 кОм 1/4 Вт (R8)

Конденсаторы:

  • 1x — 330 мкФ 63 В (С1)
  • 1x — 220 мкФ 25 В (С2)
  • 1x — 1 мкФ 63 В (С3)

Полупроводники:

  • 5x — 1N4004 (D1, D2, D3, D4, D5)
  • 1x — CD4001 (IC1)
  • 1x — 7812T (IC2)
  • 1x — Зеленый светодиод (LED1)
  • 1x — Красный светодиод (LED2)
  • 2x — 2N3904 (Q1, Q3)
  • 1x — 2N3906 (Q2)

Прочее:

  • 1x — реле 12 В (RLY1) Jameco P/N: 144186
  • 4x — 2 клеммных разъема (X1, X2, X3, X4)
  • 1x — 14-контактный разъем для микросхемы
  • 1x — 220 В / 12 В при токе 250 мА адаптер переменного тока.

При сборке сначала припаяйте пассивные компоненты, то есть резисторы и электролитические конденсаторы, обращая внимание на их полярность. Затем припаяйте компоненты блока питания, такие как диоды и стабилизаторы напряжения, также обращая внимание на цоколевку

Установите 14-контактную панельку на печатной плате, а затем припаяйте ее. Наносите столько припоя, сколько нужно для пайки каждого провода. Слишком большое количество припоя может привести к тому, что отдельные контакты зальются.

Используйте для проверки внешний источник питания постоянного тока +15 В или две 9-вольтовые батареи, соединенные последовательно. Напряжение, измеренное между контактами 14 (Vdd) и 7 (GND), должно составлять +12 В +/- 2%. Если напряжение такое же, как указано выше, можете перейти к следующему шагу.

Установите транзисторы NPN 2N3904 в месте Q1 и Q3 следя за тем, чтобы все контакты вошли в соответствующие отверстия. Тщательно припаяйте каждый вывод. Установите транзистор Q2, то есть 2N3906 PNP, таким же образом. Установите зеленый светодиод в месте, обозначенном как LED1. Коротким концом является катод. Если светодиод установлен в обратном направлении, он не загорится. Сделайте то же самое с красным светодиодом, который должен быть установлен в месте, обозначенном как LED2.

Затем установите два двойных разъема. Установите один разъем в месте X1 и один в месте X4, а затем припаяйте их так, чтобы их выходы были обращены к краю печатной платы. Возьмите два других разъема и затем соедините их вместе, вдавив язычок одного из них в паз на другом

Такие собранные разъемы должны быть припаяны вместо X2 и X3, так же, как и прежде, обратите внимание, что их выходы направлены к краю платы

Установите реле RLY1 и припаяйте его. После этого плата контроллера будет готова. Чтобы подготовить устройство к тестированию, поместите интегральную микросхему CD4001 в ранее припаянную панельку.

Поместите собранную печатную плату на непроводящую поверхность, чтобы предотвратить случайное закорачивание точек пайки проводящими ток предметами. Подключите пару проводов длиной около 30 сантиметров, а затем зачистите их концы. Вставьте один конец кабеля в разъем на плате контроллера с надписью «Земля», а затем поместите конец другого провода в разъем, описанный как «защита уровня насоса», оставляя другие концы свободными.

Подключите источник питания к схеме. Если блок питания правильно подключен к плате и вся печатная плата собрана без ошибок, должен загореться красный светодиод. Если соедините два провода вместе, красный светодиод должен погаснуть, а зеленый загореться. Вы также должны услышать тихий щелчок в реле. При размыкании концов кабеля выключится зеленый светодиод, красный светодиод загорится. Если все работает как описано выше, значит схема была собрана правильно.

Пластиковый контейнер наполните водой. Не отключайте питание от схемы. Красный светодиод должен гореть, а два изолированных провода не должны касаться друг друга. Поместите концы проводов в емкость с водой. Красный светодиод должен погаснуть, а зеленый загореться. Реле снова издаст тихий звук. Удалите проводники из воды, зеленый светодиод должен погаснуть, а красный загореться. Если этот тест также был успешным, значит схема работает нормально.
