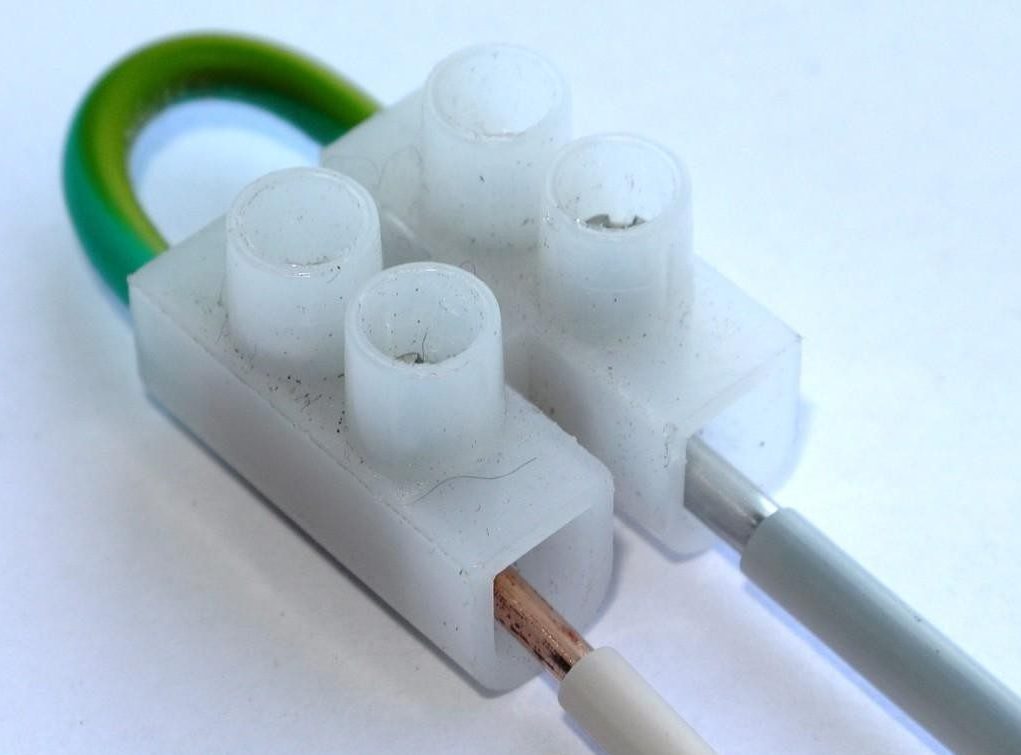

Винтовые клеммники
Винтовые клеммники позволяют соединять две жилы без непосредственного контакта между ними. Два провода заводятся в клеммник и прижимаются с помощью винтов. Недостатком такого сжима является необходимость регулярно подтягивать винты, поэтому нужно их монтировать в местах свободного доступа. Также они рассчитаны исключительно на группы освещения (хотя производитель утверждает, что подходят и для розеток), так как выдерживают невысокую токовую нагрузку.
Главным преимуществом винтовых клеммных колодок является дешевизна. Например, клеммная колодка DKC 43112FV стоит менее ста рублей.
Неразъемное соединение
Этот вид контакта похож на предыдущий, только оно является неразъемным. И если появляется необходимость добавить в него еще один провод, то придется соединение сломать и сделать его по-новому. По сути, этот контакт основан на зажиме клепки. Сам процесс производится при помощи специального инструмента, который называется заклепочник.
- Очищаются от изоляции концы, как и в предыдущем варианте.
- Делаются кольца чуть больше диаметра заклепки (максимальная его величина 4 мм).
- Сначала надевается алюминиевый конец.
- Затем плоская шайба.
- Медный конец.
- Еще одна шайба.
- Вставляют конец заклепки в заклепочник и сжимают рукоятки инструмента до щелчка, который говорит о том, что обрезка стального стержня произошла.
Переходники для соединения с алюминия на медь
Гильзовые переходники для опрессовки считаются самым надежным и качественным соединением. Изготавливаются специальные медно-алюминиевые модели, в которые заводятся 2 провода, после чего они обрабатываются прессом. Однако нужно отметить, что гильзы предполагают сечения начиная с 16 мм2, тогда как в жилых зданиях используется от 1,5 до 4 мм2. Потому подключение лучше вести с использованием стандартной алюминиевой гильзы. Опрессовка происходит по алгоритму:
- Зачистить концы медного проводника лудим свинцово-оловянным припоем – это помогает предотвратить контакт металлов.
- Избавиться от оксидной пленки алюминия.
- Продеть провода с разных концов и опрессовать.
- Обмотать соединения изолентой или термоусадкой с последующим нагревом.
Важно! При чрезмерном обжиме внутри конструкции спаянный слой на медном конце может повредиться, потому размер гильзы и матрицы должен подходить под жилу. Переходник с алюминия на медь хорош тем, что его можно заделывать под штукатурку, не опасаясь возгорания проводки. Однако, для реализации потребуется пресс, который влечёт за собой определённые затраты
Однако, для реализации потребуется пресс, который влечёт за собой определённые затраты
Переходник с алюминия на медь хорош тем, что его можно заделывать под штукатурку, не опасаясь возгорания проводки. Однако, для реализации потребуется пресс, который влечёт за собой определённые затраты.
Гильзы
Рекомендуется, чтобы при производстве работ вся электропроводка была цельной, без обрывов и соединений – так снижается риск возгорания. Однако, если возникает острая необходимость, состыковать медную и алюминиевую жилу, то нужно учитывать все рекомендации и выбрать один из наиболее оптимальных методов.
Метод пайки
При сварке проводов используется оловянный припой
Перед облуживанием поверхности удаляют оксидную плёнку. Сделать это можно как механическим воздействием, например наждачной бумагой или щёткой с металлической щетиной, так и с помощью специального химиката – флюса. Он представляет собой белый порошок, который растворяется в воде, после чего наносится на концы залуживаемых жил.
Окисление алюминия на воздухе происходит за считанные секунды, так что одним механическим воздействием удалить окислы не удастся. Рекомендуется комбинировать использование флюса и зачистки поверхности.
Если производится спайка двух жил, достаточным будет использование паяльника мощностью 60 Вт. Для проводов с большим сечением и при пайке многожильных скруток понадобится паяльник мощностью от 150 Вт.
Олова в припое должно быть не менее 50%. Можно взять припой с 60-90% содержанием.
Пайка алюминия по шагам:
- Обезжирить поверхность. Подойдёт бензин, спирт. Это истончит оксидную плёнку.
- Зафиксировать жилы провода в необходимом положении.
- Нанести флюс. Убедиться, что он попал в стык кабелей.
- Прогреть место скрутки паяльником или газовой горелкой. В последнем случае стоит быть аккуратным, так как металл быстро нагревается и может расплавиться.
- Облудить место соединения. Аккуратно растереть паяльником припой до появления однородной блестящей плёнки.
Правильно обработанная поверхность приобретает характерный металлический блеск. Нельзя допускать появления наплывов и незалуженных участков.
Оловянный припой подвержен коррозии, поэтому готовое соединение обрабатывается лаком.
Можно ли скручивать медный провод с алюминиевым
Начнем с того, что можно ли соединять алюминиевые провода с медными, и не приведёт такое соединение к пожару? Ответ да, можно. Но давайте сперва ознакомимся с этими материалами.
Если задаться вопросом какая проводка лучше, медная или алюминиевая, то выбор конечно за медной. Это выходит из технической характеристики меди, сечение алюминиевого провода в тех же условиях приходится брать больше. Есть и минусы, медь дороже. Отличить медный провод от алюминиевого легче по цвету, медь имеет красноватый оттенок, алюминий — серый, белый.
Посмотрев на электротехнические показатели металлов, отпадает вопрос в том, что лучше проводит ток. Вот некоторые сведения:
- Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
- Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
- Упругость материала: меди – 0,8%, алюминия – 0,6%.
Так почему нельзя скручивать медные и алюминиевые провода, ведь скрутка, особенно при небольшом сечении, является самым дешёвым вариантом в плане как средств, так и времени? Все дело в том что, эти материалы при соединении создают гальваническую пару.
Гальваническая пара — 2 металла разного рода, соединение которых между собой приведёт к повышенной коррозии. Именно такой гальванической парой являются медь и алюминий. Электрохимические потенциалы двух металлов слишком разные, поэтому скорая коррозия увеличит сопротивление в месте соединения и последует его нагрев. Более подробно о совместимости металлов указано в ГОСТ 9.005-72. Ниже привожу таблицу с некоторыми данными по металлам:
Гальваническая совместимость мелталов
Добиться качественного контакта двух проводников можно разными способами (пайкой, применением простой клеммной колодки, более дорогих клемм WAGO или обыкновенного болта с гайкой).

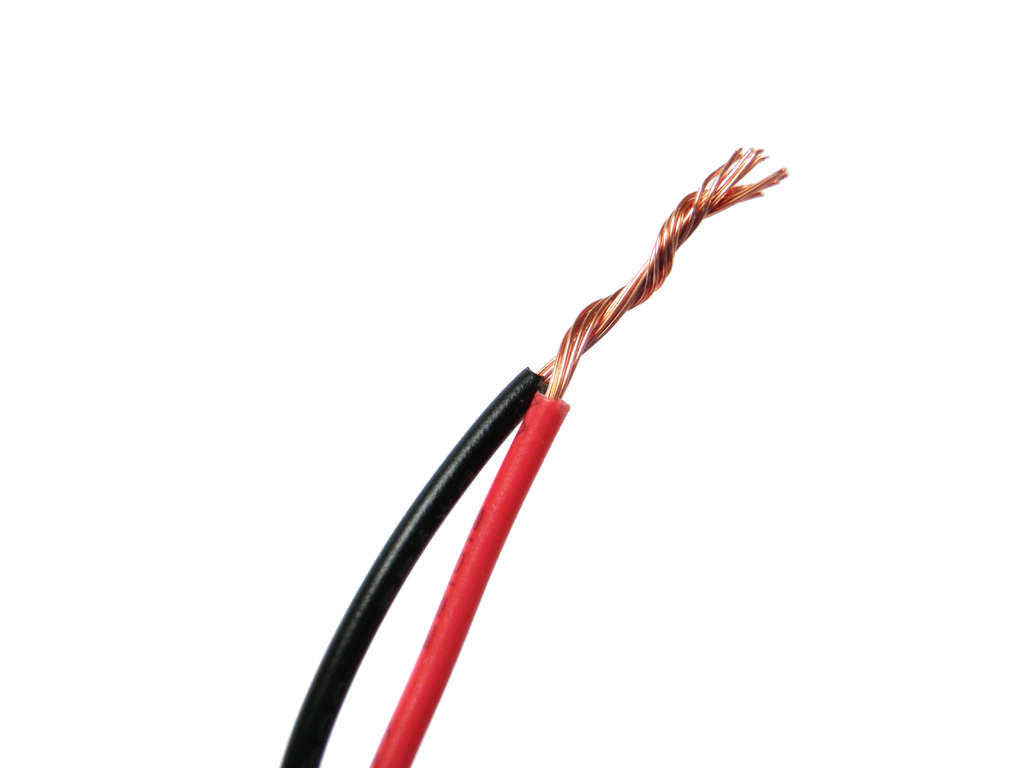

Скрутка двух проводов
Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.
Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.
Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.
Опрессовка
В этом случае на соединение скруткой одевается металлическая или пластиковая гильза или наконечник, которая фиксируется на соединении пресс-клещами, специальным инструментом для обжима. Фиксация в этом случае осуществляется обжимом соединения материалом гильзы. Гильзы представляют собой металлическую трубку с изоляцией из ПВХ материалов. Насадки, как правило, представляют собой пластиковые колпачки, в которые вводится соединение, после чего колпачок обжимается пресс-клещами.
Отдельно нужно отметить соединение с помощью насадок-колпачков с зажимным кольцом или конусной пружиной. В этом случае после скручивания жил, на скрутку одевается колпачок, после чего вращательными движениями накручивается на соединение, после чего просто обжимается плоскогубцами. При этом кольцо из мягкого металла внутри колпачка плотно обжимает место соединения. Этот вариант опрессовки вполне доступен для бытового использования.
Опрессовка
Это интересно: Как выбрать УЗО для квартиры и частного дома по мощности, току утечки + таблицы — познаем подробно
Способы соединения проводов или кабелей между собой
Места соединения двух проводников должны удовлетворять следующим требованиям:
- надежность;
- механическая прочность.
Соблюсти эти условия можно и при соединении проводников без спайки.
Опрессовка
Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.
Алгоритм опрессовки:
- зачистка изоляции;
- зачистка проводов до чистого металла;
- провода нужно скрутить и вставить в гильзу;
- проводники обжимаются при помощи специальных клещей.
Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.
Болтовое соединение
Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.
Порядок соединения такой:
- зачистка изоляции;
- зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
- на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
- конструкция затягивается гайкой.
С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.
Клеммники
Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:
- зачистка изоляции на 5-7 мм;
- удаление оксидной пленки;
- установка проводников в гнезда друг напротив друга;
- фиксирование болтами.
Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.
Виды клеммников для многожильных и одножильных кабелей
Всего существует 5 основных видов клеммников:
- ножевые и штыревые;
- винтовые;
- зажимные и самозажимные;
- колпачковые;
- ужимные типа «орех».
Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.
Клеммы в распределительной коробке (медные или металлические)
Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:
- дешевые приборы обладают низким качеством;
- соединить можно только 2 провода;
- не подходят для многожильные проводов.
Самозажимные клеммники WAGO
Используется 2 вида клеммников Ваго:
- С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
- С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.
При правильной эксплуатации клеммники Ваго работают 25-30 лет.
Использование наконечников
Для подключения используют 2 вида наконечников и гильз:
- в первых соединение производится внутри изделия;
- во втором оконцевание двух электропроводов происходит разными наконечниками.
Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.
Пайка наконечников электропроводки
Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.
Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.
Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.
Клеммные приспособления
В этой категории есть несколько вариантов, в которых используются разные приспособления. Одно из таких приспособлений – так называемые орешки. Такое название эти клеммники получили за большое сходство с этим плодом. Даже такое небольшой прибор имеет несколько моделей.
Самая простая модель – это орешек, внутри которого установлены три пластины. То есть, вставляя медные и алюминиевые провода между разными пластинами, вы создаете условия их несоприкосновения между собой, что и требуется для такого вида соединения. Кстати, в таких приспособлениях есть возможность не разрывать подводящий контур электрической цепи. Для этого всего лишь надо очистить часть подводящего провода от изоляции, открутить два болта на орешке, вставить туда оголенный участок между двух пластин и закрутить болты заново. В этом случае нет разрыва проводного участка.
Отводящие же провода придется избавить от изоляции (имеется в виду их концы) и вставить их в отверстия, перпендикулярные подводящему каналу, где они закрепятся между двумя другими смежными пластинами.
Модель орешка подороже – это конструкция, которая не требует разделки проводов, то есть, нет необходимости снимать с них изоляцию. Потому что пластины оборудованы зубцами, и при их сжатии болтами зубцы просто врезаются в провод, прокалывая изоляцию. Такое соединения является достаточно надежным.
Третий вариант соединения алюминиевых проводов с медными – это использование клеммников Wago. Это достаточно простые устройства. Для их использования надо сначала зачистить концы длиною 10-15 см, затем вставить их по месту назначения. Все, соединение готово. Необходимо отметить, что в таких клеммниках внутри используется производителем специальная смазка. Именно она не позволяет алюминиевой и медной жиле окислиться.
Внимание! Специалисты рекомендуют использовать клеммники Wago только в осветительных сетях. При большой нагрузке пружина, которая подпирает контакты, нагревается и теряет свои свойства, что приводит к ухудшению самого контакта между пластинами и проводами. Четвертое устройство – это обычные клеммные колодки
По сути, это стандартная планка с клеммами. Для того чтобы провести подключение медного и алюминиевого провода, необходимо концы их зачистить и вставить в соседние клеммы, где концы закрепляются винтами, расположенными сверху клеммных отверстий
Четвертое устройство – это обычные клеммные колодки. По сути, это стандартная планка с клеммами. Для того чтобы провести подключение медного и алюминиевого провода, необходимо концы их зачистить и вставить в соседние клеммы, где концы закрепляются винтами, расположенными сверху клеммных отверстий.
В принципе, данный способ соединения алюминиевых и медных проводов очень похож на болтовой. Только здесь вместо болта и гайки используется клепка, которая относится к так называемым неразъемным соединениям. То есть, после ее сборки разобрать такое устройство без выхода из строя крепежа невозможно. Придется устанавливать новую клепку.
Что касается производства работ, то здесь, как и в случае с болтами и гайками необходимо подготовить концы проводов, очистив их от изоляции и изогнув в колечки. После чего на клепку надевается одно колечко, затем шайба из анодированной стали, и уже после этого колечко второго провода. С одной стороны заклепка имеет шляпку, а по другой надо будет ударить молотком, чтобы расплющить конец, таким образом создать еще одну шляпку с противоположной стороны крепежа.
Конечно, бить сегодня молотком никто не будет, потому что есть специальные приспособления ручного действия, с помощью которых обжимается клепка. Данный инструмент очень похож на плоскогубцы. Необходимо добавить, что такое присоединение медного и алюминиевого провода считается очень надежным.
Вот такие способы соединения электрических проводов из разных металлов могут быть сегодня использованы в процессе ремонта или прокладки электрических схем
И здесь неважно, многожильный соединяется провод или одножильный. Все эти способы четко отвечают на вопрос, как соединить, к примеру, алюминиевую и медную проводку. Что такое ответвительный сжим – конструктивные особенности и способ установки
Что такое ответвительный сжим – конструктивные особенности и способ установки
СИЗ – это приспособление для изоляции скруток
Альтернативные варианты
зажимы Wago
Довольно широко в последнее время стал применяться метод соединения разнородных проводов с помощь специальных пружинных зажимов. Наиболее известны зажимы фирмы Wago.
Такие зажимы бывают 2 разновидностей:
- Одноразовые, без возможности вытаскивания провода.
- Рычажковые, многоразового использования.
Принцип действия заключается в специальном пружинном зажиме из особого сплава, который заключен в пластиковый корпус. Конструкция кромки зажима позволяет врезаться в тело металла даже при наличии толстой пленки окисла на нем.
Зажимы выпускаются практически на все используемые диаметры проводников и рассчитаны на токи до 34 А. Однако, опыт электромеханических работ подсказывает, что величину максимально допустимого тока необходимо уменьшить в несколько раз, то есть зажимы надо приобретать с некоторым запасом по току.
Монтаж проводки с использованием пружинных зажимов самый быстрый. Из минусов следует отметить достаточно высокую стоимость материалов.
Колодки с зажимами
Новинки электротехнического рынка зажимы «Wago» появились в арсенале электриков недавно. Выпускаются немецким заводом-изготовителем в двух исполнениях: одноразовые, многократного использования. Конструкции разового применения допускают лишь единожды воспользоваться изделием. Вставив провод в устройство извлечь назад его уже невозможно.
В конструкциях многократного применения имеется рычажок, который допускает выемку, вставку проводников. Устройство надежное и удобное, но имеет самую высокую себестоимость при применении. Неприятная особенность: наличие на рынке множества подделок. Вследствие этого соединения могут быть ненадежными, так как качество не оригиналов оставляет во многом желать лучшего.
Скрутка
Основной метод соединения проводов в бытовых условиях, он достаточно удобен тем, что не требует специальных инструментов и оборудования
Но в случае соединения алюминиевого и медного провода, этот способ необходимо использовать крайне осторожно, соблюдая следующие условия:
- Соединение скруткой делается взаимным скручиванием обоих концов провода друг с другом, не допускается обматывание конца одной жилы на другую;
- Медный кабель перед скручиванием рекомендуется облудить оловом или припоем, этот момент особенно важен для многожильного медного провода;
- На соединение алюминиевого и медного провода обязательно нанесение защитного влагоустойчивого покрытия.
Существует три основных разновидности скрутки: простая, бандажная и скрутка желобком. Нужно отметить, что наилучшие результаты даст бандажная скрутка. При выполнении скрутки стоит учитывать, что количество витков напрямую зависит от диаметра проводки, так для провода до 1 мм диаметра необходимо сделать минимум 5 витков, для больших сечений не менее трёх витков. Помимо влагоизоляции, не нужно забывать и о электроизоляции скрутки, для этого можно использовать специальные наконечники.
Методы скрутки
Качественная скрутка, прослужит достаточно долго, но верную гарантию может дать только использование непрямого соединения.
Как правильно сделать скрутку
Сначала необходимо подготовить концы жил. Для этого снять изоляцию на расстоянии 3–5 см от края кабеля. Необходимо отметить, что термоусадочная трубка одевается на один из проводов, до скрутки, по завершению всех операций, трубка сдвигается на открытое место и фиксируется на нем. После очистки концов, нужно скрутить провода по предложенной схеме. При этом необходимо следить, чтобы жилы взаимно обвивались, а не происходила накладка одной жилы кабеля на другую.
Для удобства скручивания многожильного медного кабеля, его жилы можно и нужно облудить. Также необходимо отметить, что лужение меди в любом случае повышает надёжность соединения скруткой. После скручивания, место подключения необходимо покрыть влагоустойчивым лаком. Электроизоляцию можно провести с помощью термоусадочной трубки или насадок колпачков с мягким зажимом или конусной пружиной.
Изоляция концов провода колпачками с конусной пружиной
Свойства алюминиевых проводов
Но начать наш разговор мы предлагаем с беглого анализа свойств алюминиевого провода. Это позволит выявить проблемные места и понять возможные проблемы при его монтаже.
Сравнение медного и алюминиевого провода
- Начнем с преимуществ алюминиевого провода. Главный из них это цена, которая на порядок ниже, чем у главного конкурента – меди.
- Еще одним достоинством данного материала является его легкость. Это обусловило его широкое применение в линиях электропередач, где вес имеет очень большое значение.
- Ну, и последним достоинством является его стойкость к коррозии. Алюминий практически мгновенно покрывается стойкой оксидной пленкой, которая препятствует дальнейшему окислению. В то же время данная пленка имеет и негативные моменты – она является очень плохим проводником электрического тока.
Сферы применения медных и алюминиевых проводов
Дальше же пошли одни сплошные недостатки. И первым из них является низкая электропроводность алюминия. Для данного материала она составляет 38×106 См/м. Для сравнения у меди этот параметр составляет 59, 5×106 См/м. Выливается это в то, что, например, провод из меди с сечением в 1 мм2 способен пропускать ток почти в 2 раза больший, чем подобный провод из алюминия.
Сопротивление некоторых веществ
- Следующим весомым недостатком является то, что алюминиевые провода обладают очень низкой гибкостью. В связи с этим их нельзя использовать в местах, где проводка подвержена многократным изгибам или другим механическим воздействиям в процессе эксплуатации.
- Ну, и напоследок, инструкция говорит о том, что алюминий обладает таким плохим свойством как текучесть. В результате тепловых и механических воздействий он может терять свою форму, что крайне негативно отражается на контактных соединениях.
Это интересно: Как подключить звонок в квартире — инструкция со схемой и видео
Самозажимные клеммы
Ещё быстрее и проще соединять алюминиевые и медные проводники в самозажимных клеммах.
Зачищенные жилы нужно вставить в отверстия клеммы до упора. Там они автоматически зафиксируются с помощью прижимных пластин (она прочно придавит проводник к лужёной шинке). Благодаря прозрачному корпусу клеммника можно проконтролировать, до конца ли жила вошла в клемму. Недостаток таких приспособлений в том, что они одноразовые.
Если хотите зажим многоразового использования, применяйте клеммы рычажкового исполнения. Поднимается рычажок и освобождает вход в отверстие, в которое необходимо вставить зачищенную жилу. После чего рычажок опускается обратно, тем самым фиксируя проводник в клемме. Это соединение разъёмное, при необходимости рычажок поднимается, и провод достаётся из клеммы.
Наилучшим образом на рынке электротоваров зарекомендовали себя самозажимные клеммы «WAGO». Производитель выпускает специальную серию клемм, в которых есть контактная паста «Alu-plus». Это вещество защищает место контактного соединения алюминия и меди от проявления электролитических коррозийных процессов. Данные клеммы вы можете отличить по специальной маркировке на упаковке «Al Cu».
Пользоваться такими клеммами тоже предельно просто. На самом зажиме указано, на какую длину необходимо зачистить изоляционный слой проводника.
О преимуществах и недостатках использования клеммников WAGO рассказывается в этом видео:
Клеммники
Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.
Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.
https://youtube.com/watch?v=AfdybUU-7tE
Блиц-советы
И напоследок, несколько советов, которые следует принять к сведению, чтобы обезопасить себя в дальнейшем и не переделывать заново работу:
- Для зачистки проводниковне следует пользоваться бокорезами, пассатижами либо иным инструментом с подобным принципом действия. Для того, чтобы перерезать изоляцию, не затрагивая тело провода, требуется значительный опыт и все равно в большинстве случаев целостность провода будет нарушена. Алюминий – мягкий метал, но он очень плохо переносит перегибы, особенно если нарушена целостность поверхности. Не исключена возможность, когда провод переломиться уже в процессе монтажа. И гораздо хуже, если это случиться несколько позже. Снимать изоляцию необходимо острым ножом, двигая его вдоль проводника, подобно зачистке карандаша. Даже если острие ножа снимет некоторый слой металла, царапина вдоль провода не страшна.
- Для залуживания медных проводников ни в коем случае нельзя принимать кислотосодержащие флюсы (хлористый цинк, травленая соляная кислота и так далее). Даже тщательная очистка соединения не спасет его от разрушения в течении некоторого времени.
- Многожильные проводники перед монтажем требуется обязательно облудить для получения монолитного проводника. Исключение составляют только пружинные зажимы и клеммные колодки с прижимными пластинами.
- Шайбы, гайки и болты для разъемного или неразъемного соединений не должны быть из оцинкованного металла. Разность потенциалов медь – цинк составляет 0.85 мВ, что значительно больше разности при непосредственном соединении меди и алюминия.
- По этой же причине не следует приобретать чрезмерно дешевые клеммные колодки неизвестного производителя. Практика показывает, что металлические элементы в таких колодках зачастую имеют цинковое покрытие.
- Нельзя пользоваться советом защищать непосредственное соединение медных и алюминиевых проводников различными водоотталкивающими покрытиями (смазка, парафин). Машинное масло только с кожи удалить трудно. Солнце, воздух, отрицательные температуры разрушат защитное покрытие гораздо быстрее, чем этого хотелось бы. Кроме этого, некоторые смазки (особенно жировой солидол) изначально содержат в своем составе до 3% воды.
{SOURCE}
Соединение медных и алюминиевых проводов: несколько блиц-советов
И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.
Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.
Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.
Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа.
Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.
На заметку! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.
Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.
Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.
Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла.
Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.
Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.
Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.
Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

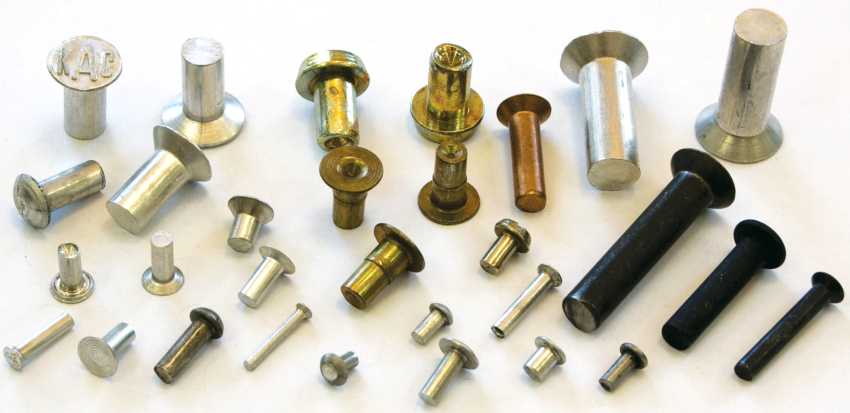

Соединение медного и алюминиевого провода заклёпками
Прижим проводов в этом случае осуществляется расклинённой заклёпкой, состоящей из трубки и сердечника, фиксируемых с помощью заклепочника. Для соединения подготовленные жилы с навитыми кольцами одеваются на трубку заклёпки с прокладкой — стальной шайбой. После чего производится обжим заклёпки заклепочником, сердечник расклинивает трубку заклёпки, тем самым сжимая металл жил между собой, тем самым фиксируя жилы кабеля.
Контакт в этом случае получается неразъёмный, но в тоже время прочный и надёжный. Для такого типа подключения необходим специальный инструмент — заклепочник, и навыки работы с ним. Этот метод применяется в основном для работы с разрывами проводов, сращивания концов провода в труднодоступных местах.

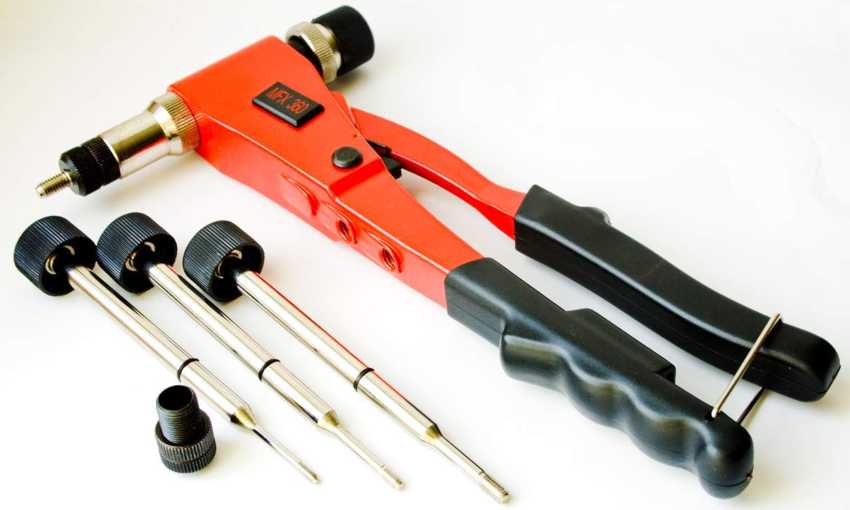

Заклепочник и заклепки
Как соединить алюминиевый провод с алюминиевым неразъемным способом
Соединение неразъемного типа наделено всеми достоинствами резьбового. Разница состоит лишь в некоторых моментах:
- возможность разобрать и собрать заново соединения, не нарушая заклепку;
- необходимость присутствия специальных приспособлений для осуществления заклепки.
На сегодняшний день заклепки нашли широкое применение для неразъемных соединений тонкостенных элементов конструкций в процессе создания перегородок. Оперативность, небольшая цена и прочность – основные преимущества представленного типа неразъемного соединения.
Суть функционирования заклепочника довольно проста. Он втягивает и отрезает стальные стержни, продетые сквозь трубчатую заклепку со шляпкой, сделанную из алюминия. Стержни обладают утолщением, и во время втягивания заклепки в трубку она расширяется.
С помощью заклепочника можно произвести не только неразъемные соединения тонкостенных элементов, но и надежно соединить электропровода.На заметку! Существуют заклепки различных типов, диаметров и вариаций длины. Поэтому каждый может выбрать оптимальный вариант для выполнения персональных задач.
Для соединения проводников с помощью заклепки понадобится их подготовить таким же образом, как и для резьбового соединения. Диаметр колец должен быть немного больше, чем диаметр заклепки. Оптимальный размер – 4 миллиметра.
На заклепку надевают детали в следующем порядке:
- проводник из алюминия;
- пружинная шайба;
- проводник из меди;
- плоская шайба.
Затем стержень из стали вставляют в заклепочник и прижимают его ручки до момента защелкивания. Этот звук свидетельствует об обрезке излишков стальных стержней. Вот и все, соединение выполнено.
Степень надежности как одного, так и второго представленного типа соединения посредством заклепки, довольно высокая. Подобный метод соединения можно успешно использовать для того, чтобы срастить поврежденные участки в процессе ремонта проводников в стене. Однако при этом следует непременно обеспечить отличную изоляцию оголенных мест соединений.
Так как заклепки существуют различных типов, диаметров и длины, то каждый сможет выбрать подходящий вариант.
Скрутка с лужением медного провода
Предварительно зачищенную медную жилу при помощи паяльника покрывают оловянным припоем (лужение). После такой процедуры можно производить соединение обеих жил скруткой. Длина очищенных от изоляции концов должна составлять 4-5см.
Простую скрутку выполняют обоюдным накручиванием проводов друг на друга. После этого соединение изолируют лентой, кембриком или термоусадочной трубкой. Последний вариант значительно усиливает надежность контакта.
Дом из какого материала Вам нравится больше всего?
Дом из бруса
24.6%
Дом из кирпича
18.41%
Бревенчатый дом
14.46%
Дом из газобетонных блоков
16.64%
Дом по канадской технологии
11.46%
Дом из оцилиндрованного бревна
3.74%
Монолитный дом
4.01%
Дом из пеноблоков
3.38%
Дом из сип-панелей
3.29%
Проголосовало: 3341
