Звонок своими руками и схема подключения электрозвонка в квартиру

Содержание

Как отключить дверной звонок

Эти работы под силу выполнить даже тем, кто никогда не имел дел с электрикой. Сначала надо вырубить электричество во всей квартире, отключив автоматы в щитке. Последовательность действий следующая:

  1. Бокорезами с изолированными ручками перекусывают одну жилу провода (расположена у коробки). Таким же образом поступают и со второй жилой, после чего снимают устройство. Провода следует изолировать, используя изоленту.
  2. От дверного звонка откручивают провод при помощи заизолированной отвертки.
  3. Разбирают кнопку. От нее откручивают провода и изолируют. При желании, их просто обрезают.

Все манипуляции сводятся к тому, что от устройства отсоединяют провода.

Пошаговая инструкция по монтажу звонка

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

  • строительный нож;
  • набор отверток;
  • отвертка-индикатор;
  • шурупы и шуруповерт;
  • изолента;
  • клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком  над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Как выбрать?

Чтобы правильно выбрать звонок, нужно учитывать разные моменты: какие функции он должен выполнять, его дистанционные возможности, на какую сумму можно рассчитывать. Если нужен надежный звонок, лучше воспользоваться проводным вариантом. Один раз помучаться с монтажом, зато будет служить почти вечно. Беспроводные модели хороших брендов тоже прослужат долгий срок, следует только не забывать менять батарейки. Что касается дешевых китайских беспроводных изделий, время их работы не поддается гарантии, тут уж как повезет.

Если материальные возможности позволяют, можно свою жизнь устроить максимально комфортно, не просто с помощь видеозвонка, но и с возможностью подключения дорогих умных функций. Они сообщат на смартфон хозяину, находящемуся вне дома, кто к нему ломится в дверь, или сбросят видеоотчет посетителей за определенный срок времени.

Преимущества и недостатки

Перед покупкой беспроводного звонка важно изучить его особенности, оценить плюсы и минусы, а после принимать решение о возможности применения. Преимущества:

Преимущества:

  1. Нет проводов. В процессе монтажа можно обойтись без дрели (кроме случая крепления кнопки с помощью саморезов), протягивания проводов или кабелей, объединяющих кнопку и динамик. Это удобно, когда изделие покупается для дачи или частного дома. При установке на дверь в квартиру можно избежать сдирания обоев или порчи интерьера. Устройство имеет автономное питание, поэтому в отдельном подводе напряжения (кроме некоторых случаев) нет необходимости.
  2. Легкость и высокая скорость установки. Фиксация изделия занимает несколько минут. Это обусловлено отсутствием проводов и сложных креплений.
  3. Удобство. Применение такого изделия не вызывает трудностей, как для гостей, так и для владельцев дома (дачи, квартиры).
  4. Легкость переноса на другое место. Благодаря отсутствию проводов, беспроводный звонок в любой момент можно перевесить.
  5. Возможность применения в комплексе со сложными устройствами. Беспроводные звонки можно использовать для домофона или комплектовать их двумя кнопками (если в этом имеется необходимость).
  6. Приятный дизайн. Современные модели имеют привлекательный внешний вид, поэтому вписываются в любой интерьер. Большой выбор моделей позволяет подобрать товар, подходящий по форме, цвету или материалу изготовления. Можно быть уверенным, что беспроводный звонок только украсит интерьер или экстерьер.
  7. Независимое питание. Обычные звонки работают без батареек и для подачи напряжения приходится тянуть провода. В случае с беспроводным устройством в этом нет необходимости. Напряжение подается от батареек, поэтому даже при отключении света гости смогут оповестить о приходе. Такая особенность полезна для частных домов или для дачи, где отсутствует электричество. Альтернативный вариант — использование беспроводного звонка без батареек, когда питание подается от специальных аккумуляторов (покупаются отдельно).
  8. Возможность доукомплектации. При желании беспроводные звонки можно дополнить другими устройствами (в зависимости от модели). Речь идет о подключении видеокамеры, ТВ или другого оборудования.

Недостатки:

  1. Монтаж беспроводной кнопки возможен не во всех случаях. В процессе установки не используются провода, а сигнал передается по беспроводному принципу. Если на его пути имеются препятствия, изделие не сработает. При таких обстоятельствах придется монтировать классический проводной звонок или устранять причину помех (если это возможно).
  2. Необходимость смены батарейки. Автономный источник питания имеет свойство разряжаться, поэтому время от времени он требует замены. Если пропустить этот момент, беспроводный звонок не сработает.
  3. Плохое крепление. Некоторые модели фиксируются с помощью липкой основы. Такой вариант подходит для двери в квартиру. При монтаже на даче или использовании для частного дома кнопка фиксируется на улице. Под действием холода она часто отпадает. Кроме того, крепеж на липучке не выдерживает даже легкого физического воздействия.
  4. Вероятность заедания. Наличие негативных воздействий (к примеру, попадание в изделие влаги, влияние низких температур или смещение контактной группы) приводит к зависанию кнопки в сработанном положении. В результате звонок работает до момента разрядки батарейки или устранения дефекта.
  5. Легкость кражи. Беспроводную модель звонка проще украсть, ведь к ней не подключены провода. Во избежание воровства можно установить на входе видеокамеру. Она будет вдвойне полезна. Во-первых, она позволяет лично посмотреть на гостя, а во-вторых, снизит вероятность кражи.
  6. Отсутствие передачи сигнала. Наличие проблем в работе схемы может привести к трудностям с отправкой сигнала от кнопки к звонку. Возможна и другая ситуация, когда команда приходит, но звука нет.

Беспроводный звонок — не идеальное устройство, но его преимущества с лихвой покрывают минусы в его работе.

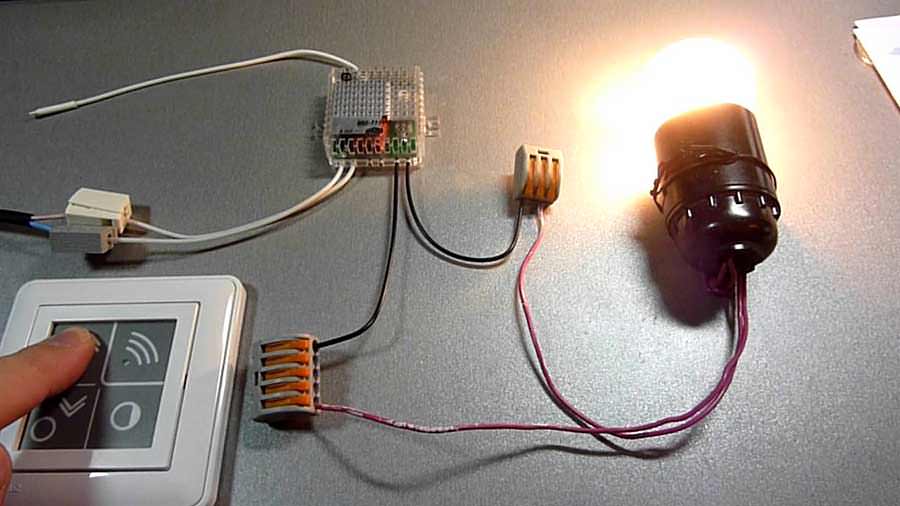

Беспроводный выключатель, что это такое и стоит ли его устанавливать

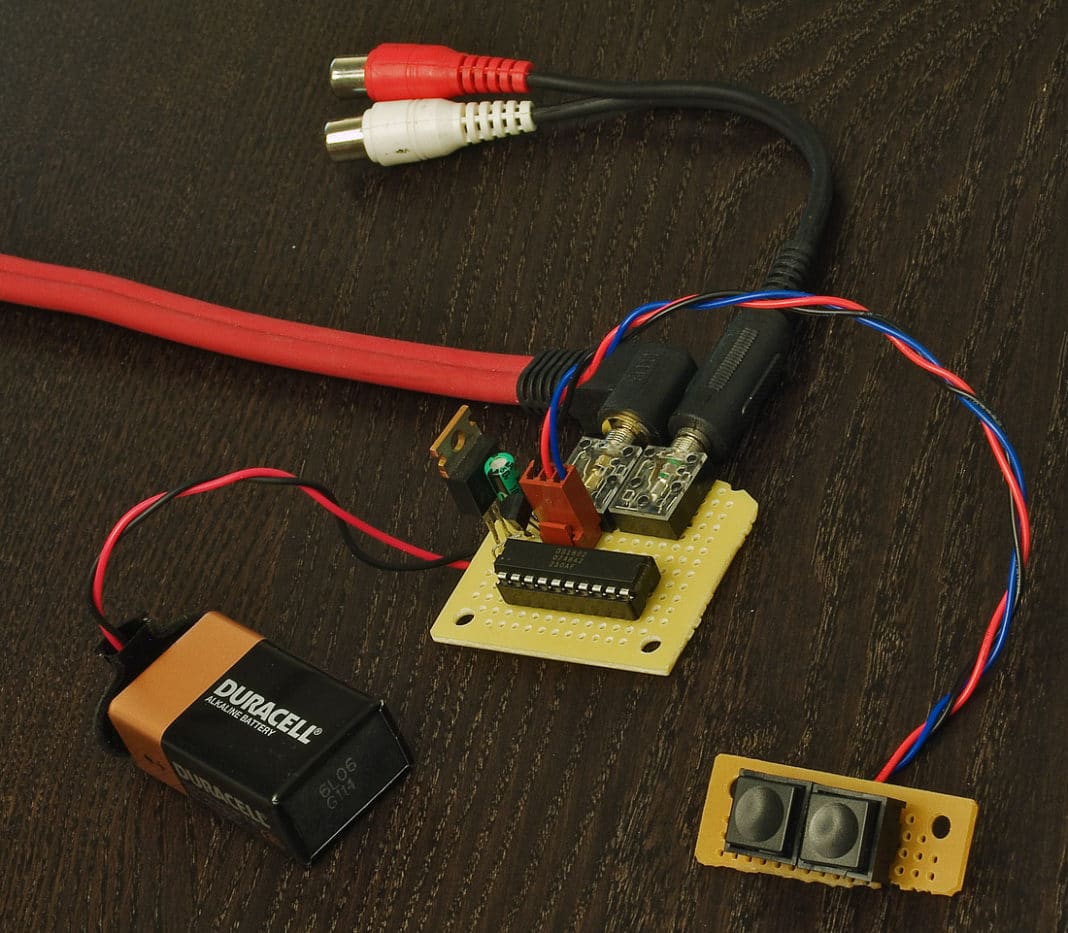

Самодельный дверной звонок из подручных деталей

Беспроводное устройство для двери можно сделать в домашних условиях. Основным отличием схемы такого звонка является частота, на которой транслируется сигнал на принимающее устройство с передатчика.

Сам прибор состоит из таких модулей:

  • схемы управления;
  • передаточного устройства;
  • источника питания;
  • звукового чипа.

Управление звонком происходит с помощью кнопки, запускающей чип и таймер передатчика. Микросхема, находящаяся на резисторах и 2-х диодах, ограничивает максимальное значение напряжения.

Устройство управления выполняется на основе микросхемы, выполняющей роль таймера, который включает передатчик после нажатия кнопки.

Одиночные импульсы, генерируемые элементами, находящимися на микросхеме, напрямую связаны с постоянной времени в цепи

Важно, чтобы применяемые в схеме конденсаторы имели необходимое для работы напряжение

В качестве звукового чипа используется микросхема, воспроизводящая заложенные в нее звуки. Роль антенны выполняет кусок провода длиной около 1 м, что позволит передавать сигнал на расстояние до 100 м.

Настройка самодельного прибора начинается с проверки питания. Далее определяется исправность работы звукового чипа и передаточного устройства.

Иногда в быту, среди использованной и непригодной техники, можно найти нужные детали для создания новой вещи. Например, из сломанной трубки домофона, электронная схема которого соответствует микросхеме дверного звонка.

Для изготовления дверного звонка необходимо демонтировать использованную вещь, извлечь из нее детали обвязки. Транзисторы выходного каскада извлекаются из разобранного лучевого монитора. Для проверки работоспособности деталей электронная схема собирается на макетной плате.

Питание для испытательного тестирования осуществляется от батареек. После проверки работоспособности электронные компоненты собираются на макетной плате для пайки. К собранной детали выводятся наружу провода:

  • вывода звука;
  • питания;
  • кнопки.

Динамик для звонка можно извлечь из системного блока компьютера 486 серии. В завершение работы самодельная конструкция помещается в корпус, в качестве которого можно использовать модем.

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

  • Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.
  • Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы:
  • Искать дверные звонки с кнопками, в которых стоят батарейки АА или ААА. Такие литиевые есть.
  • В какой-то герметичной емкости соединить несколько батареек меньшего номинала, чтобы на выходе они давали искомое напряжение. Эту емкость закрепить с внутренней стороны забора, вывести провода и подать питание на кнопку.

Зимой важно обеспечить электропитание

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

Электромеханический дверной звонок своими руками

В качестве исходного подручного материала для изготовления такого устройства подойдет старинный телефон с номеронабирателем. Найти его можно в кладовке среди ненужных вещей.

Главный интерес представляет электромагнитный звонок этого телефона. После его изъятия следует собрать схему подключения с понижающим трансформатором. Лучшим вариантом для работы электромагнитного звонка будут его обмотки с передаточным соотношением напряжений 220 В/30 В. На замыкание первичной обмотки 220 В ставится нажимной выключатель, а не фиксирующий для обеспечения прерывной работы устройства. Визуально схема электромеханического звонка на базе частей старого телефона выглядит так:

Обзор схем подключения

От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

#1 – Схема подключения старой модели

Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.

Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.


Распредкоробка соединяет три провода: один идет от звонка, второй – от кнопки, третий – от автомата защиты, который установлен в электрощите, в квартире или на лестничной площадке

Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.

Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.

Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.

Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

#2 – Один или два звонка на 2 кнопки

В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.


Для разведения сети на две кнопки используют дополнительный 2-жильный кабель и параллельное соединение. В результате не нужно устанавливать 2 звонка – один и тот же будет звенеть при нажатии на любую кнопку

Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.


Отличительные черты схемы: использование 3-жильного кабеля, идущего от распредкоробки к кнопкам, и подключение 2-го звонка отдельным проводом

Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.

#3 – Схемы подключения современных моделей

Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.

Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.


В инструкции к изделию указано, какие провода нужно использовать при подключении. Если необходимо заземление, нужен 3-жильный провод. Проводник «земля» обозначен желто-зеленой маркировкой

Если кнопка металлическая, ей также требуется заземление.

Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.

Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.


При установке звонка с 4-мя клеммами распределительная коробка не нужна. Ее функцию выполняет корпус звонка: к 2-м клеммам подключаются провода, идущие от кнопки, к другим 2-м – идущие от силовой линии

Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.


Схема для звонка с безопасным низковольтным управлением. Кнопку запитывают напряжением 12-24 В, а проводники соединяют в отдельной распредкоробке

В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.

К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.

Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.

Применённые детали

Транзистор Т1 — мп25-26, Т2 — кт605 или п307-309, но п605 работает лучше, диоды Д1-Д4 — Д226, но можно и другие, хотя Д226 давали лучшие результаты. Конденсаторы С1-0,1 С2-0,05, подстроечный резистор — 47к, С3 — 100 микрофарад на 100 вольт. Телефонный капсюль использовался в качестве излучателя, но только очень старые (большого диаметра).

Очень хорошие результаты давало применение чешского капсюля сопротивлением 50 ом, но у него есть одна особенность — чтобы добиться хорошей громкости, нужно вынуть пластмассовую заглушку со стороны контактных винтов, под которой находится регулировочный винт и включив устройство, небольшой отверткой, произвести регулировку, откручивая и закручивая винт, для достижения максимальной громкости звука.

После того, как приказал долго жить дверной звонок, откопал на антресолях старый телефон, выдрал из него этот электронный звонок, упаковал его в коробочку от ватных палочек и теперь он продолжил свою службу над дверью. Автор проекта — Вольф9405

Обсудить статью ДВЕРНОЙ ЗВОНОК ДЛЯ НАЧИНАЮЩИХ

Беспроводной дверной звонок не нужно подключать, так как сигнал передается радиоволнами, – это главное преимущество перед проводными устройствами. Такому звонку отдают предпочтение частные домовладельцы, когда протягивание провода к калитке осуществляется под землей (трудоемко и дорого) или в воздухе (незащищенность кабеля от осадков). А если подойти к установке креативно, можно вызвать удивление у друзей.

Чтобы установить проводной дверной звонок своими руками схема подключения нужна обязательно: это руководство, для чтения которого нужны специальные знания. А с беспроводным аналогом никаких хлопот. В коробке с приобретенным устройством вы найдете кнопку и музыкальный блок (звонковая коробка). Дополнительно вам понадобятся:

  • Дюбель-гвозди с саморезами и перфоратор, если устанавливать кнопку на бетонной стене. Перфоратор можно заменить ударной дрелью;
  • Саморезы, если основание деревянное;
  • Батарейки. Сразу вставьте их в кнопку и звонковый корпус.

Если вы устанавливаете кнопку на бетонную стену в месте, где предусмотрено подключение проводного звонка, то сначала изолируйте выходящий из стены двухжильный или трехжильный кабель. Но только после отключения питания квартиры

! Затем просверлите отверстие для вставки дюбель-гвоздя. Прислонив клавишу, зафиксируйте ее с помощью самореза.

Если кнопка будет находиться на деревянной поверхности, то понадобятся только саморезы. Но ее не рекомендуется устанавливать на металле, поскольку он может создавать помехи для радиосигнала, подающегося с кнопки на звонок.

Звенящую коробку устанавливают в любом удобном месте дома. Можно посадить корпус на двусторонний скотч – в квартире это не страшно. А если дом постоянно сотрясается от активных детей, то посадите музыкальную коробку на двусторонний скотч. Для тех, кому вообще ничего не хочется делать, есть отличное решение – просто положите звонок в место, где он не будет мешать. На полку в прихожей, в шифоньер, на подоконник. Главное, чтобы соблюдалось максимально допустимое расстояние между радиокнопкой и звонком.

Подключение дверного звонка самостоятельно

В нашей жизни множество многогранных ситуаций и случаев. Одним из таких актуальных и при этом несложных случаев является задача о том, как подключить звонок у входной двери квартиры (дома). Прямо скажем, задача подключения дверного звонка проста и может быть решена самостоятельно, без привлечения специалистов.

Виды дверных звонков в зависимости от питания

В принципе, как мы уже сказали, основное различие звонков это питающее напряжение. Так бывают звонки с напряжением 220 вольт и работающие от батареек.  Преимущества первых заключается в том, что для их работы не требуется переделывать электропроводку в квартире.

В большинстве случаев квартиры уже имеют стандартную встроенную в стену схему включения звонка (первая схема в абзаце «Схемы подключения дверного звонка»). Минусом таких звонков является зависимость от электричества в 220 вольт и опасный ток, порой более 100 мА.

Во втором варианте, мы получаем два плюса. Во-первых, это безопасное напряжение. Во-вторых, независимость питания. Минусом звонков работающих от батареек является необходимость покупки и замены этих самых батареек. Кроме того, если звонок не беспроводной, то монтаж собственной схемы подключения звонка.

А вот беспроводные звонки, пожалуй, можно выделить в отдельную группу. Их основное удобство это отсутствие вообще каких-либо монтажных схем и проводки при подключении. Плюсы и минусы беспроводных звонков схожи со звонками работающими от батареек. Они мобильны, не требуют вообще како-либо схемы подключения, а значит независимы от 220 в. Тем не менее, они самые «прожорливые». Здесь только и успевай менять батарейки.

Схемы подключения дверного звонка к 220 вольтам (квартира дом)

В большинстве квартир реализована самая простая схема подключения звонка, это замкнутый контур с последовательно подключенным источником тока (вход электричества в квартиру), кнопкой и звонком. Так, при замыкании кнопки электрическая цепь замыкается. Затем в цепи начинает протекать ток, в том числе и через сам звонок, а значит он начинает сигналить о том, что кнопка нажата.

В большинстве квартир реализована самая простая схема подключения звонка это замкнутый контур с последовательно подключенным источником тока

Бывают случаи, когда есть необходимость подключить две кнопки к одному звонку. Например, в отсечке для соседей, если они вдруг решат зайти к вам в гости, а вторая кнопка на лестничной площадке. В этом случае схема незначительно усложняется, параллельным подключением кнопки к кнопке. По факту без разницы какую из кнопок нажмут, но если будет нажата хоть одна из них, то цепь замкнется и все закончится тем же, чем и в первом случае. Звонок сработатет.

Третий вариант, когда надо подключить два звонка. При этом, в зависимости от ситуации, необходимо чтобы сработал конкретный звонок. В этом случае самым простом вариантом будет обычное параллельное подключение звонков друг относительно друга. Фактически до коммутирующего устройства (кнопки или выключателя) питающая линия будет одна, а затем она будет расходиться на две линии, для каждого из дверных звонков.

К сожалению, такая схема подключения звонков имеет свои недостатки. Основным из которых является применение кнопки с тремя контактами (возможно применение сдвоенного выключателя). Если говорить об основных неисправностях звонков, вернее схем их подключения, то это контакты.

Основные ограничения установки беспроводных звонков

Воздействие высоких или низких температур может вывести питающие элементы или микросхемы из строя

Поэтому следует обращать внимание на технические параметры условий эксплуатации звонка при покупке.
Количество массивных бетонных и стальных преград должно быть минимальным, поскольку передаваемый сигнал от кнопки будет поглощаться и беспроводной звонок не сработает.
Расстояние от кнопки до основного блока должно находиться в пределах уверенной зоны передачи сигнала. Обычно оно составляет до 100 м, но нужно оставлять небольшой запас до 20%, чтобы в случае возникновения временных препятствий сигнал не был потерян.

Устройство беспроводного звонка

https://youtube.com/watch?v=nyONaN2JHw0

https://youtube.com/watch?v=SUD0Qg8fZiM

Самодельный звонок на базе абонентского громкоговорителя

Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель — динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.

Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.

Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.

Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.

В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 — МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор — любого типа. Элементы R1, Т1 и ВА1 — от трансляционного громкоговорителя.

Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.

Схема и принцип работы беспроводных звонков

Знание схемы и принципа работы беспроводного звонка позволит правильно эксплуатировать купленное изделие, усовершенствовать его и при желании изготавливать, ремонтировать похожие механизмы. К ним относятся не только звонки, но и другие приборы дистанционного управления: подъёмники гаражных ворот, выключатели света и тому подобные.

Принцип работы механизма дистанционного управления заключается в передаче радиосигнала от кнопки к приёмнику. В приёмнике активируется электрическая цепь, которая подает напряжение на динамик устройства.

Схема функционирования механизма зависит от модели звонка. Более сложные представляют собой настраиваемые устройства с независимыми платами на кнопку и динамик. Их работу схематически можно изобразить следующим образом.

Есть также более простые устройства, в которых приёмником выступает сверхгенератор. Такой механизм не требует настройки и отличается большой надёжностью. Схематически его работу можно отобразить так.

Поскольку сигнал передаётся с помощью радиоволн, необходимо учитывать различные препятствия на его пути. Бетон, толстый кирпич, листовой металл уменьшают силу импульса. Если есть такие преграды, лучше взять модель с запасом мощности.

Для сложных случаев разработан электронный беспроводной звонок. Это механизм, совмещающий оба типа питания. Он может работать и от батареек, и от сети. Есть также модели, в которых кнопка работает от батарейки, а динамик – от сети.

Советы и рекомендации

При совершении покупки следует придерживаться советов:

  1. Лучше выбрать не слишком дешевую, но и не слишком дорогую модель. На рынке доступно множество вариантов, поэтому предпочтение отдают «золотой середине». Цена – не всегда определяющий фактор. Беспроводная дверная модель из категории дешевых маловероятно будет достойного качества.
  2. Совершать покупки лучше в магазинах, где предусмотрена политика возврата. У каждого покупателя должна быть возможность проверить купленное устройство. Может быть громкости будет недостаточно, или он не подойдет по другим параметрам. В таком случае его проще вернуть и выбрать другую модель.
  3. Звук звонка должен быть слышен снаружи квартиры. В ином случае посетитель может подумать, что он не работает, и начнет «названивать».
  4. Изделия покупают только в специализированных магазинах. Конечно, дверной звонок можно найти и в хозяйственном, но маловероятно, что он будет хорошего качества.
  5. Для большого дома выбирают «громкие» устройства.
  6. Предпочтение лучше отдавать моделям со стандартными батарейками. Проблематично отыскать источники питания на 3 или 6В. Более эффективны – аккумуляторные элементы с функцией подзарядки.
  7. Немалую роль играет и мелодия. Дело в том, что слушать ее придется на протяжении нескольких лет. Лучше, чтобы мелодий было несколько, с возможностью выбора.
  8. Дизайн должен соответствовать интерьеру квартиры. Хорошо, если дверной звонок будет оснащен подсветкой, что позволит легко отыскать его в темноте.

Беспроводные модели

Беспроводные аналоги могут питаться от розетки или от батареек. Первый неудобен тем, что не работает при отключенном электроснабжении, второй тем, что требует регулярной замены батареек. Их преимущество: они не требуют подключения.

Пусть дверной звонок не является визитной карточкой дома, как входная дверь. Но какое-то представление о его хозяевах он оставляет. Обычно дверные звонки выбирают по мелодии, которая включается при нажатии на кнопку

Более изысканные покупатели обращают внимание на технические характеристики такого устройства. Беспроводной дверной звонок — это отличный способ показать своим гостям ваш статус и вкус

https://youtube.com/watch?v=EsXTKCKTVwM

Электромеханический дверной звонок своими руками

В качестве исходного подручного материала для изготовления такого устройства подойдет старинный телефон с номеронабирателем. Найти его можно в кладовке среди ненужных вещей.

Главный интерес представляет электромагнитный звонок этого телефона. После его изъятия следует собрать схему подключения с понижающим трансформатором. Лучшим вариантом для работы электромагнитного звонка будут его обмотки с передаточным соотношением напряжений 220 В/30 В. На замыкание первичной обмотки 220 В ставится нажимной выключатель, а не фиксирующий для обеспечения прерывной работы устройства. Визуально схема электромеханического звонка на базе частей старого телефона выглядит так:
