Как сделать инкубатор своими руками в домашних условиях

Для чего нужен?

Многие начинающие птицеводы не уверены в том, что им нужен автоматизированный инкубатор и не знают, для чего он нужен. Это устройство является незаменимым, так как оно самостоятельно переворачивает куриные яйца. Это в разы упрощает процесс высиживания яичек, потому что человеку не надо будет переворачивать их вручную.

Переворачивать яички надо обязательно, так как это способствует правильному развитию молодого плода. Если этого не делать, цыпленок вырастет больным и вскоре погибнет. Профессиональные биологи утверждают, что переворачивать их надо не меньше трех раз в день.

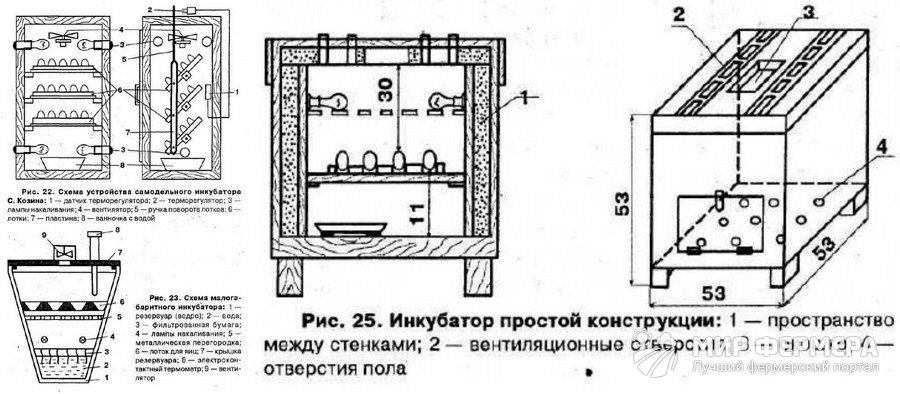

Чертежи и описание

Каркас данного инкубатора сделан из деревянных брусков и обшит с наружной и внутренней сторон фанерой. Пенопласт используется в качестве теплоизоляции.

Под верхом потолка камеры посередине проходит ось, на которой плотно закреплен специальный лоток для яиц. На оси с помощью металлического штырька, который выведен через верхнюю панель, осуществляются повороты лотка с яйцами. Лоток (25*40 см, высота 5 см) изготовлен из прочной металлической сетки, ячейки которой имеют размеры 2*5 см и с толщиной проволоки около 2 мм, снизу лоток обтянут мелкой капроновой сеткой. Укладывают яйца вертикально, вверх тупым концом.

Над лотком для яиц строго по оси устанавливается термометр контроля так, чтобы при осуществлении поворотов лотка он никаким образом не касался яиц. Шкала температурных показаний выведена наружу через верхнюю панель.

Установленные на дне корпуса четыре лампы (мощностью по 25 Вт) служат нагревательным элементом. Каждая пара ламп укрыта металлическим листиком в 1 мм толщиной, которые укладываются на два красных кирпича.

Для поддержания нужной влажности устанавливаются ванночки для воды размерами 10*20*5 см, которые изготовлены из жести. К ним припаяны П-образные ленты из медной проволоки, на которые вешается ткань, что увеличивает поверхность испарения.

В потолке камеры просверлено 8-10 отверстий диаметром 20-30 мм, в нижней части – 10-12 таких отверстий. Эта система позволяет поступать свежему воздуху, увлажнять от высыхающего куска ткани.

Из старого холодильника

Чаще всего для изготовления инкубатора применяют старый ненужный холодильник. Это уже готовая утепленная камера, останется лишь установить мелкие детали – и можно заниматься разведением молодняка птицы.

На рисунке показан инкубатор в общем виде. Для того, чтобы придать жесткость, к самому корпусу прикрепляют две доски. Снизу они соединяются брусами и прикручиваются шурупами.

В доске делают углубление под фланцы. В центр запрессовывается подшипник, а для предупреждения смещения оси вставляется втулка с резьбой, которая крепится к оси длинным шурупом.

Все рамки состоят из двух полурамок с выступами, которые необходимы, чтобы удержать лотки в положениях углов поворота. В верхние отверстия заправляется трос, который крепится на двигателе.

Внутри корпус холодильника обшит утеплителем, как правило, это стекловолокно, значит, во все вентиляционные дырки нужно вставлять коски пластмассовой трубы.

В холодильниках имеется желоб для оттока воды, для инкубатора его устанавливают в обратном направлении, наоборот, для подачи воды лопастям вентилятора при выводе цыплят.

Из пенопласта

Такие инкубаторы изготавливаются из деревянных брусков, которые оббиваются снаружи листом жести, а внутри устилаются слоем пенопласта или любым изоляционным и теплоотражающим материалом, начинка инкубатора очень сходна с промышленным.

Инкубатор из холодильного агрегата

Хотите сделать более качественно и сложно, можете попытать свои силы в изготовлении инкубатора, поворот яиц в котором будет полностью автоматический. Дает немалое преимущество – выводить цыплят можно не только для домашнего пользования, но и неплохо заработать на их продаже – замечательный агрегат будет бесперебойно снабжать молодняком.

Специально устроенное окошечко, о котором тоже расскажу, поможет без труда контролировать температуру и влажность внутри конструкции

Открывать инкубатор не понадобится, что очень важно для успешного выведения птенцов. Еще один плюс такого прибора – смело можете на долгое время отлучаться из дома, умная конструкция самостоятельно присмотрит за яйцами и в необходимый момент повернет

Не хотите долго возиться со сборкой, а в сарае уже давно валяются и ждут приезда приемщика металлолома старые кухонные приборы, советую сделать корпус из холодильника. Вернее, делать ничего не придется, только убрать лишнее и дополнить конструкцию.

С чего начать? Перечислю пошагово последовательность ваших действий:

1. Уберите все лишние части – морозильную камеру, полки.
2. С помощью болгарки проделайте в двери окошечко, обязательно закройте его стеклом.
3. На местах полок установите специальные лотки (не забывайте – они должны быть с автоматическим поворотом).
4. Установите лампочки (внизу не менее четырех, а вверху – всего две).
5. Позаботьтесь о наличии контейнера с водой – поставить его нужно на дно вашего инкубатора. Иногда умельцы при изготовлении используют увлажнитель, но расхваливать такую альтернативу лотку с водой не буду, поскольку сам не испытывал.
6. Терморегулятор и гироскоп установите внутри холодильника, но таким образом, чтобы можно было через окошечко видеть все данные – открывать прибор не рекомендуется.

Все, инкубатор полностью готов к эксплуатации – высиживанию крохотных комочков. Единственное, что остается добавить – можете специальные лотки изготовить и самостоятельно.

Первый день вылупившихся птенцов

В первые сутки вывода, цыплят расселяют по картонным коробкам, на дно которых кладут газету. Поскольку цыплята привыкли к теплу, некоторое время им нужно создавать такие же условия. При необходимости в коробку ставят настольную лампу.

Подстилка из ткани не используется потому, что цыплята легко в ней запутываются. В первые дни жизни молодняк кормят сваренным вкрутую яйцом из расчета половина яйца на одну голову в сутки.

Кроме еды, цыплята нуждаются постоянно в чистой теплой воде. Начиная с третьего дня вводят разваренное пшено, творог, сухари.

Инкубатор из картонной коробки

Следующий вариант производства небольшого домашнего инкубатора – самый дешевый из предлагаемых. В среднем на его изготовление уходит всего несколько часов. Однако при всей дешевизне такого изделия и простоте сборки картон является и самым непрочным из наиболее распространенных подручных материалов.

Инкубатор из коробки

Шаг 1. Прежде всего, находят ненужный в хозяйстве короб, размер которого составляет, например, 56х47х58 см (в зависимости от количества яиц в закладке размеры могут изменяться). Изнутри коробку аккуратно обклеивают в несколько слоев бумагой или войлоком.

Коробка для инкубатора

Шаг 2. Далее следует проделать несколько отверстий для электропроводки, внутри закрепить 3 лампы на 25 Вт каждая. Уровень установки ламп должен быть на 15 см выше уровня укладки яиц. Чтобы исключить ненужные теплопотери, лишние щели, в том числе отверстия для проводки, закупоривают ватой. С другой стороны, необходимо предусмотреть несколько вентиляционных отверстий.

Отверстия для электропроводки и установка других устройств на дне короба

Шаг 3. После этого изготавливаются деревянные лотки для яиц, монтажные рейки (на них будут устанавливаться лотки) и дверца.

Лоток для куриных яиц

Лоток для перепелиных яиц

Шаг 4. Контроль за температурным режимом будет осуществляться с помощью термометра, который помещают внутри инкубатора. Для поддержания заданного уровня влажности на дно коробки устанавливают резервуар с водой. За всем происходящим внутри картонной камеры можно будет наблюдать через смотровое окошко 12х10 см, которое прорезают в верхней стенке.

Готовый инкубатор

Как сделать увлажнитель в инкубаторе

Для нормальной работы самодельного инкубатора следует заливать в ванночку по половине стакана воды в сутки. Если требуется повысить уровень влажности, в ванночку можно положить тряпку, которую стирают каждые двое суток.

Для укладки яиц размещают специальные рейки с просветами между ними. Рейки следует сделать скругленными с боков. Чтобы было легче проводить переворот, нужно оставлять в лотке свободное место, соответствующее одному яйцу.

Для поддержания влажности никаких приборов в самодельном инкубаторе не предусмотрено, и данный режим поддерживается примерно. Для испарения жидкости рекомендуется устанавливать лампочки 25 или 15 Ватт. До начала наклева испаритель не включают, а если отключить ее слишком рано, то у яиц образуется слишком жесткая скорлупа, которую не смогут разбить птенцы.

Как сделать водяной инкубатор своими руками

Подобная конструкция домашнего инкубатора для перепелов была разработана очень давно, а ее популярность с каждым годом только увеличивается. Нагревательным элементом является обычная металлическая емкость с водой. Достоинствами такого изделия можно считать равномерный обогрев яиц и полную независимость от электрического питания. Когда отключается электрическая энергия, то птенцы в инкубаторе продолжают содержаться в комфортных условиях. Сборка такого аппарата является довольно трудоемкой работой, но результат стоит потраченного времени. Из обрезков труб одинакового диаметра изготавливаются патрубки длиной около 4 сантиметров, которые ввариваются в металлическую емкость так, чтобы внутренние отверстия были на 1,5 сантиметра меньше диаметра патрубков. Полученный бортик необходим для установки плексового ограничителя светильника.

Из листа плекса толщиной 0,6 сантиметра вырезаются 2 диска. Наружный диск должен быть диаметром около 10 сантиметров, в размер внутреннего диска обязан соответствовать габаритам светильника. Такие плексовые детали крепления применяются как индикаторы запуска обогрева. А также они помогают контролировать процесс нагрева воды. Все колбы ламп накаливания мощностью около 100 Ватт необходимо опустить в воду вплоть до патронов.

Сбоку аппарата нужно установить вентиль, который предназначается для слива воды. Для качественного утепления, которое сможет поддерживать высокую температуру воды до 14 часов, необходимо оббить емкость из металла обычным пенопластом. Далее, железная емкость заполняется водой по крышку, и можно использовать изделие по его назначению. Для изготовления каркаса аппарата можно применять конструкцию из дерева, которая собирается из брусков.

Теперь можно приступить к организации внутреннего пространства будущего инкубатора. Сделайте вентиляционные отверстия вверху и внизу камеры — они будут пропускать воздух для новорожденных птенцов, которые до вылупления питались кислородом из внутренней воздушной камеры яйца. Пробив же скорлупу, птенец автоматически становится зависимым от внешнего окружения

Вот почему так важно обеспечить его хорошей вентиляцией. От вентиляции зависит жизнь и здоровье неоперившегося птенца

Вентиляцию сделать очень просто. Возьмите дрель (перфоратор) и просверлите несколько отверстий, в которые нужно вставить резиновые или пластиковые трубки. Сделать это нужно обязательно – стекловата из обшивки холодильника преградит доступ к воздуху даже сквозь отверстия.

После этого необходимо установить обогреватели для будущих птенцов. Пригодятся обычные 220-вольтовые лампочки накаливания.

Обратите внимание: мощность лампочек не должна превышать 25 ватт – тогда тепло окажется слишком горячим и просто испечет яйца. Для среднего инкубатора достаточно 4 патрона

Установите их сверху и снизу камеры, обходя территорию дна, на котором будет находиться лоток с водой, поддерживающей влагу. Если из-за недостатка места придется установить лампочки на дне камеры, каждый день орошайте будущих цыплят водой из пульверизатора

Для среднего инкубатора достаточно 4 патрона. Установите их сверху и снизу камеры, обходя территорию дна, на котором будет находиться лоток с водой, поддерживающей влагу. Если из-за недостатка места придется установить лампочки на дне камеры, каждый день орошайте будущих цыплят водой из пульверизатора.

Лотки для яиц можно сделать самостоятельно – например, изготовить из дерева, или приобрести в магазине. Совсем необязательно использовать специальные яичные лотки, выручат ящики из-под фруктов. Приобретая ящики, выбирайте такие, которые подогнать размеру, обрезав по жесткой каемке.

Подготавливая яичные лотки для инкубатора, предусмотрите возможность их наклона в разные стороны – это необходимо, чтобы тепло равномерно могло попадать на яйца с разных сторон, тем самым полностью их прогревая.

Чтобы сделать поворотный механизм, установите лотки по одной оси и соедините специальной планкой. Удобнее будет, если эта планка выходит наружу холодильника – там же прикрепляют поворотную ручку. Благодаря этой системе вы сможете изменять положение яиц, не открывая инкубатора. Не забудьте внутри устройства установить несколько фиксаторов – обычно хватает трех (один горизонтальны и еще два – для фиксации наклона под углом 45 градусов для двух сторон).

Аппарат из холодильника: второй этап сборки

Приступайте к монтажу греющей, вентилирующей и контролирующей «начинки» домашнего инкубатора:

Внутри основного отсека корпуса закрепите термостат. Подвесьте его на уровне 1/3 от общей высоты.
В перегородке между морозилкой и основным отсеком разместятся все 4 лампочки

Врезайте их осторожно. Предусмотрите места для вентиляторов

Их тоже закрепите в перегородке. Они будут гнать теплый воздух в инкубаторе вниз.
Включаться нагревательные элементы и вентиляторы будут при помощи термореле.
На полу бывшего холодильника поставьте лоток со смоченной в воде губкой. Для контроля показателя влажности установите влагомер.
Завершите сборку инкубатора разводкой проводов. Соедините питающие и контролирующие устройства с сетью.

В продаже можно найти и отдельные конструкции яичных лотков с автоматизированным поворотным механизмом. Такие устройства питаются от сети с переменным током. Фабричные стеллажи также можно поместить в короб холодильника и не делать двигатель и лотки самостоятельно.

Как обустроить вентиляцию и увлажнитель своими руками

Чтобы обеспечить нормальное проведение инкубации куриных яиц, необходимо всерьез задуматься над обустройством функциональной вентиляции. Свежий воздух просто необходим для получения нормального молодняка. В ином случае они могут родиться с уродствами и болезнями, которые в результате приведут к летальному исходу.

Вентиляция в инкубаторе

Для обеспечения циркуляции воздушных масс внутри камеры используют обычные отверстия

При этом важно правильно устроить их в самодельном инкубаторе. Естественная вентиляция осуществляется благодаря отверстиям, которые расположены на противоположных сторонах

При этом один ряд обустраивается сверху, а другой – снизу.

Чтобы создать достаточный уровень влажности, в инкубатор устанавливают емкости с водой. Это могут быть банки, если камера имеет большие размеры, или лотки. Под воздействием тепла, издаваемого лампами накалывания, жидкость начинает испаряться. При необходимости емкости накрываются крышками с отверстиями. Это позволит регулировать испарение жидкости.

Инкубатор своими руками – на видео:

Как сделать автоматический инкубатор для яиц в домашних условиях?

Прежде чем изготовить инкубатор своими руками, надо ознакомиться с особенностями создания конструкции.

Расчет размера

Рекомендуется заранее разобраться с габаритами будущей инкубационной конструкции. Чтобы определить размер, придется заранее решить, сколько кур будет выращиваться. Именно от этого зависит количество яичек, которые будут заложены в инкубатор. Помимо этого, габариты устройства зависят от материала изготовления и особенностей используемой системы обогрева.

Чаще всего птицеводы делают конструкции, в которые помещается по 100 яичек. При этом каждая ячейка под яйцо должна иметь диаметр не меньше 40 миллиметров и глубину около 75 миллиметров.

Необходимые инструменты и материалы для работы

Перед изготовлением инкубатора необходимо заранее заготовить материалы и инструменты для проведения работ. Для сборки конструкции понадобятся:

• Дрель. Это незаменимое устройства, с помощью которого создаются отверстия для установки крепежных элементов.
• Монтажный клей. Некоторые детали конструкции нельзя крепить шурупами или гвоздями. Вместо этого их соединяют при помощи специального монтажного клея.
• Нож. Используется для разрезывания тканевых или резиновых материалов.
• Лампочка. Применяется при организации обогрева внутри инкубатора.
• Холодильник. Из него создается корпус конструкции.
• Гигрометр. Его используют для наблюдения за уровнем влажности в устройстве.
• Терморегулятор. Незаменимая деталь автоматизированных инкубационных систем, которая контролирует показатели температуры.

Корпус инкубатора

Эффективность дальнейшей работы созданного устройства напрямую зависит от подготовки корпуса. Поэтому необходимо заранее ознакомиться с тем, как правильно его создавать.

Корпус под инкубатор можно сделать из старого ненужного холодильника. Для этого из него извлекают морозильную камеру и другое оборудование, которое встроено внутрь. Затем в стенах холодильника делаются небольшие отверстия, с помощью которых выполняется циркуляция воздуха. После организации вентиляционной системы внутрь можно устанавливать лоточки под яйца.

Система лотков

Система лотков, которые устанавливаются внутри конструкции, выполнена в виде сетки. Внутри нее устанавливается небольшая решетка с ячейками под яйца. Такие лотки отличаются между собой количеством ячеек. Чаще всего используются системы, которые вмещают сотню яичек. Однако для более компактных конструкций используют менее вместительные системы, в которых находится всего 60-70 ячеек.

Для автоматизированных систем используются модели лотков, оснащенные специальными бортиками для поддержания яиц. Их изготавливают из прочного картона или поролона.

Нагревательный элемент

Людям, которые решили собственноручно делать инкубатор, придется обустроить обогревательную систему. В качестве нагревательных элементов пользуются лампами накаливания мощностью 40 Вт. Они размещаются в верхней и нижней части холодильника. При этом располагать их надо таким образом, чтобы лампочки, находящиеся внизу, не мешали. Поэтому перед организацией системы обогрева надо все тщательно продумать и сделать схему расположения.

Сколько и как правильно давать курам мел, особенности использованияЧитать

Также надо установить один из трех разновидностей терморегулятора:

• барометрический;
• биметаллический;
• электроконтакторный.

Вентилятор

При организации вентиляционной системы внутри конструкции придется установить небольшой вентилятор. Он нужен, чтобы улучшить циркуляцию воздуха через просверленные отверстия. Для холодильника выбирают вентилятор, отвечающий следующим требованиям:

• возможность работы от сети 220В;
• диаметр конструкции не меньше тридцати сантиметров;
• производительность около ста м3/ч.

Автоматический поворотный механизм

Для поворота выложенных яиц используют специальный поворотный механизм, который должен срабатывать не менее двух раз в день. Выделяют две основные разновидности систем, которые используются в инкубаторах:

• Рамочная. Такой механизм сталкивает яички при помощи небольшой рамки.
• Наклонная. Это распространенная система, используемая чаще всего. В этом случае все яйца переворачиваются из-за наклона наполненных лотков.

Второй этап работ

Самодельный инкубатор на дне корпуса должен иметь четыре лампы, мощность которых — по 25 Ватт каждая. Каждую пару ламп можно защитить стальным полотном, толщина которого равна 1 миллиметру. Их монтаж нужно произвести на двух кирпичах красного цвета. Для того чтобы обеспечить необходимый уровень влажности, должна быть установлена ​​ванночка для воды, ее размер — 10 х 20 х 5 см. В ее основе можно использовать сталь. К ванночке должны быть укреплены П-образные ленты, выполненные из медной проволоки, на них следует развесить ткань, что значительно увеличит поверхность испарения. На следующем этапе можно приступать к работе над потолком камеры, в котором просверливают около десять отверстий, диаметр каждого должен быть равен 30 мм. Изготавливая самодельный инкубатор, в нижней его части нужно сделать такие же отверстия в количестве двенадцати штук. Данная система позволит обеспечить доступ свежего воздуха.

Инкубатор из пенопласта

Самый популярный и удобный материал для монтажа инкубатора – пенопласт. Стоимость его весьма небольшая, к тому же у листов отличные теплоизоляционные характеристики, а получившаяся конструкция не будет очень громоздкой и тяжелой.

Изготовление инкубатора из пенопласта

Нужно взять пенопластовый лист подходящего размера и разделить на 4 одинаковых куска, из которого будут сделаны боковины инкубатора.
Второй лист делят пополам, и одну делят на две, чтобы один лист имел ширину 60 см, а второй 40 см. Из заготовки 50х40 см мастерят днище, а из листа 50х60 – крышку.
В крышке прорезают отверстие 12х12 см для окошка и закрывают стеклом или пластиком.
Четыре части склеивают так, чтобы получился короб, после того как клей застынет прикрепляют днище. Лист аккуратно мажут клеям по кромке и затем вставляют в основную заготовку.
После изготовления коробки ее необходимо оклеить скотчем, для обретения жесткости конструкцией.
Теперь вырезаются бруски все из того же пенопласта имеющие размеры 6х4 см (высота и ширина), их приклеивают внутри короба на днище по длинным сторонам.
В коротких стенках делают вентиляционные отверстия отступив 1 см от днища, с одинаковым расстоянием друг от друга, в количестве трех штук

Лучше всего данную работу сделать паяльником.
На крышку по краям приклеивают бруски из пенопласта, для более плотной фиксации крышки.
Внешнюю часть крышки оснащают терморегулятором, а его датчик закрепляют внутри на расстоянии 1 см от яиц.
Устанавливая лотки с инкубационным материалом важно помнить о том, что расстояние между ними и стенками должно быть от 4 до 5 см, что вентилирование осуществлялось в нормальном режиме.

Самодельный инкубатор своими руками с переворотом: видео

Как видно из статьи сделать инкубатор, своими руками, довольно просто. У таких устройств разные габарит и оснащенность, все зависит от того, какое количество птенцов планируется выводить. Прежде чем осуществлять монтаж машины нужно как следует продумать проект, чтобы получился рабочий агрегат.

Как сделать прибор для выведения яиц из пенопласта?

Самодельный инкубатор из пенопласта будет хорошо держать тепло, его легко изготовить. Себестоимость такого изделия близка к нулю, поэтому это один из самых популярных вариантов для домашнего применения.

Инкубатор из пенопласта

Расходные материалы и их стоимость

Чтобы изготовить инкубатор из пенопласта своими руками вам понадобится:

• Лампы накаливания 2—4 штуки по 25 Вт. Стоимость одной штуки – от 30 рублей.
• 6 листов пенопласта шириной 35 см, длиной 60 см, толщиной не менее 2,5 см. Пенопласт можно раздобыть бесплатно.

• Стекло 20х20 см – стоит не более 150 рублей.
• Сварная оцинкованная сетка 16х24 мм – не дороже 300 рублей.
• Клей – около 100 рублей.
• Деревянные рейки – 8 штук. Стоимость около 200 рублей.
• Термометр.

Инструкция по сборке

Теперь, когда у нас есть все необходимые материалы, пора выяснить, как сделать инкубатор из пенопласта. В первую очередь определите, какой из кусков пенопласта будет использован в роли дна. Его можно приклеить к деревянным доскам, для придания прочности и устойчивости конструкции. Доски или рейки должны покрывать не более 50% площади основания. Желательно размещать их по краям. В пенопласте проделайте вентиляционные отверстия.

После этого соберите лоток. Для этого используйте сетку, прикрепляя ее к каркасу, сколоченному из реек. Сделайте столько ячеек, сколько нужно. Теперь можно прикрепить лоток к основанию.

Приклейте стенки к основанию. В крышке нужно проделать отверстие 20х20 см и вмонтировать туда смотровое стекло. Также проделайте отверстие для термометра. С внутренней стороны к крышке приклейте или прикрепите иным способом патроны для ламп.

Вот основные действия, которые нужны для того, чтобы собрать инкубатор из пенопласта своими руками.
