Как обжать кабель rj-45 своими руками: пошаговая инструкция

Содержание

Схема расположения проводов

Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).

Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.

Прямой способ подключения

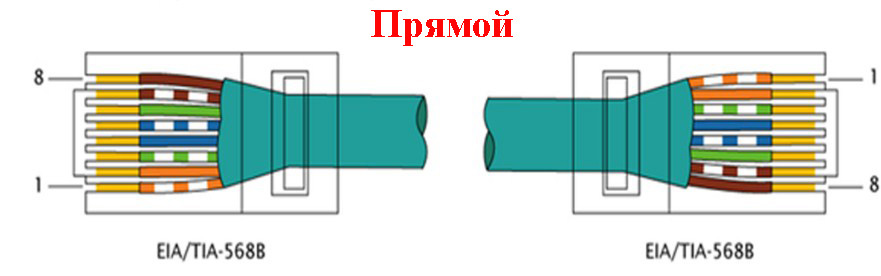

Как должны располагаться провода в штекере RG 45 при прямой распиновки, мы покажем ниже на фото.Почему эту схему распиновки назвали прямой? Да потому что, кабель в rj 45 штекере с двух сторон обжимается одинаково по цветам.

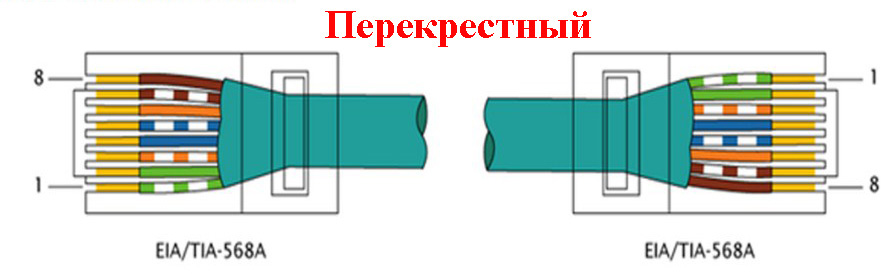

Перекрестный способ подключения

Схема расположения проводов при перекрестной распиновки приведена ниже. Здесь мы видим, что на другой стороне витая пара обжата в перевернутом порядке.

Распиновка для двухпарного сетевого кабеля

Ещё одна схема для прямого обжатия, двух парной (4 жилы) витой пары.

Для облегчения процесса обжатия на большинство коннекторах rj 45, возле каждого контакта стоит цифра. При помощи наших схем, на которых также есть нумерация, вам будет легче ориентироваться, куда засовывать тот или иной провод.

Подключение к сети Интернет стандартным способом

Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

Бело-оранжевый.
Оранжевый.
Бело-зеленый.
Синий.
Бело-синий.
Зеленый.
Бело-коричневый.
Коричневый.

Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам – зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

Как обжать телефонный кабель — 2 и 4 жилы

Всё это можно сделать и без помощи других, главное раздобыть подходящий инструмент и приобрести провод подходящего метража. Но очень часто всё встаёт на моменте, когда необходимо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы на данный момент и побеседуем.

Что нам понадобится?

Во-1-х, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если необходимо сделать скрутку, то с ним время от времени эх как намучаешься. Поэтому, в своей практике стараюсь использовать кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой заморочек тоже не возникает. Во-2-х, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-3-х ; обжимной инструмент. Кстати, на многих из их, как на моей например, есть и особенный нож для разделки кабеля. Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо ; их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии употребляются всего 2 жилы. В разъёме ; это два средних контакта:

С четырёхжильным проводом ситуация малость сложнее. Тут дело в том, что за рубежом, из-за большущего распространения мини-атс и факсов, очень часто употребляется кросс-оверный вариант раскладки ; другими словами провода в парах меняются местами (см. схему справа):

У нас же, в Рф, употребляется ровненькая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель ; необходимо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

На данный момент аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. На данный момент Вы осознаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.
Так как четырехжильный кабель в полтора раза тоньше восьмижильного, советуем обмотать часть внешней изоляции, которая будет входить в коннектор, несколькими слоями изоленты. Это повысит надежность крепления.
После этого расплетите скрутки и расположите проводники в нужном порядке. Крайний снизу (шестая жилка) немного отделите от остальных.
Отмерьте 12-14 мм от среза внешней изоляции и на этом уровне подрежьте проводки. Линия среза должна получиться строго перпендикулярной оси кабеля.
Вставьте проводки в коннектор, держа его к себе стороной, на которой расположены контакты. Проследите за тем, чтобы первые три жилки подошли к первым трем контактам, а последняя – к шестому. Концы проводников должны упираться в переднюю стенку коннектора.
Зажмите коннектор обжимными щипцами (гнездо “8Р”). Сдавливайте их до тех пор, пока не услышите щелчок.
После щелчка освободите патч-корд и проверьте крепость соединения: потяните разъем и кабель в разные стороны. Качественная опрессовка даже при значительном усилии не пострадает.
Последнее, что нам предстоит сделать – это тестирование патч-корда. Подключите витую пару хк кабельному тестеру, включите его и наблюдайте за свечением индикаторов. Зеленые огоньки напротив пары контактов свидетельствуют о целостности провода. Отсутствие свечения – о том, что провод не подключен к коннектору или оборван внутри кабеля. Красное свечение говорит о перекресте или коротком замыкании.
В нашем случае четвертый, пятый, седьмой, восьмой контакты не подключены, поэтому индикации возле них не будет. Остальные должны мигать зеленым светом.

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Выбор кабеля для интернет-соединения

Выбирая кабельную продукцию для прокладки интернета, нужно ориентироваться на следующие показатели:

Проверенных производителей. Многие компании для удешевления продукции применяют некачественные материалы.
Материал проводника. Предпочтение стоит отдавать медным жилам, а не алюминиевым или биметаллическим. Чтобы исключить омеднение токопроводящего стержня, его нужно слегка поцарапать. Не стоит покупать изделие, если под слоем желтого окажется белый металл.
Наличие экрана. Для компьютерных соединений используют интернет-кабель UTP. Его экранированные виды нужны там, где большая вероятность помех или близко расположена электропроводка, а также при монтаже снаружи помещений.
Конструкцию UTP-кабеля. Шнур бывает одножильным и многожильным. В первом случае каждый проводник цельный, а во втором – состоит из нескольких тонких металлических нитей. Многожильная конструкция предпочтительнее, т.к. шнур более гибкий.

Краткое описание

Качественное интернет-соединение не может обойтись без сетевого кабеля. В специализированных магазинах можно встретить изделия с разным количеством жил. Итоговая разница в цене может быть вызвана не только страной-производителем, но и наличием дополнительного защитного экранирования. Не углубляясь в электронику, можно понять, распространённое в народе название «витая пара» произошло из-за того, что все проводки туго переплетены между собой в один жгут. Такая конструкция кабеля позволяет качественно передавать сигнал на довольно большие расстояния (до 100 метров без установки усилителя).

Сетевой разъём RJ-45 отличается тем, что распиновка выполнена в соответствии с цветовой палитрой. Для каждых действий разработана определённая последовательность, чтобы мастер не смог допустить критичных ошибок. Помимо этого, каждому цвету провода соответствует специальное место в розетке. В соответствии с установленными стандартами, обжим кабеля должен осуществляться при помощи специализированного инструмента. Если же такового нет в наличии, тогда можно использовать плоскую отвёртку либо нож.

Когда в кабеле присутствуют несколько жил и шаг их скрутки разный, тогда влияние проводников друг на друга будет уменьшено. Такой подход обеспечивает бесперебойную передачу данных через интернет.

Витая пара с разъёмом RJ-45 довольно часто обозначается символами 8р8с. Расшифровать эту аббревиатуру достаточно просто: в этом коннекторе — 8 контактов и столько же вставок (ножей). Сегодня существует несколько разновидностей этого коммутационного устройства. Специфика его использования зависит от конструктивных особенностей. Самой универсальной сегодня считается кабель с тремя выступами. Такие устройства активно используются для обжима многожильных кабелей, к тому же с их помощью изготавливаются высококачественные патч-корды.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость, достаточно высокая надёжность (ломаться попросту нечему).

Недостатки: возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически , в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций:

Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
Места скрутки лучше тщательно изолировать, это хоть немного защитит соединения от внешних наводок и иных сложностей.

Как провести распиновку кабеля RJ-45

При обжиме витой пары необходимо придерживаться определённой распиновки (цветовой схемы). Существует два общепринятых стандарта подключения.

«Тип A». Провода укладываются в следующем порядке:
- бело-оранжевый;
- оранжевый;
- бело-зелёный;
- синий;
- бело-синий;
- зелёный;
- бело-коричневый;
- коричневый.
«Тип B». Здесь порядок цветов немного другой:
- бело-зелёный;
- зелёный;
- бело-оранжевый;
- синий;
- бело-синий;
- оранжевый
- бело-коричневый;
- коричневый.

  Существует две основных схемы подключения интернет-кабеля по цветам

Работу выполняем в следующем порядке.

От стены (выхода для интернет-розетки) оставляем кабель длиной 10–15 см, а его остаток обрезаем. Оставшегося кабеля должно хватить, даже если распиновку придётся переделывать.
Очищаем все пары проводков от внешней прорезиненой оболочки и от внутренней фольги (выступающей дополнительной защитой)

В качестве инструмента можно использовать самый обычный нож (при этом не стоит забывать об осторожности и безопасности).
Выпрямляем все цветные пары скрученных проводков и осторожно укладываем каждый в свой паз согласно нанесённой на клемнике цветовой разметке. Причём сделать это нужно так, чтобы изолированная часть кабеля зафиксировалась зажимом клеммника розетки.
Прижимаем все проводки и закрепляем их болтами на самом клеммнике.

Выравниваем все прижимные коннекторы отвёрткой, а остатки кабеля обрезаем
Важно, чтобы все проводки оставались на одинаковой высоте относительно основания клеммника розетки.

Провода витой пары необходимо распределить по контактам в соответствии со схемой, а потом обжать специальным инструментом или пластиковым колпачком, который есть в конструкции большинства розеток

Подключение RJ-45 проводом на две витые пары

Двухпарный кабель RJ-45 использует скорость передачи данных до 1 Гб/с.

Подключение двухпарного кабеля производится на одну сторону контактов розетки

Распиновка двухпарного кабеля производится так же, как и четырёхпарного. Только вместо восьми разноцветных проводков коммутируются всего лишь четыре: бело-синий, синий, бело-оранжевый и оранжевый. Затем кабель обжимается, собирается и устанавливается розетка и проверяется её работоспособность.

Видео: распиновка RJ-45 (на две пары)

https://youtube.com/watch?v=o3fj6SaJsb8

Как обжать кабель RJ-45 на контактах интернет-розетки

При распиновке кабеля к клеммам интернет-розетки, следует произвести их обжим. От этого будет зависеть работоспособность интернет-соединения. Исходя из подобного процесса для обычных электрических розеток, можно было бы предположить, что обжим интернет-розетки представляет собой такой же трудоёмкий процесс со снятием защиты с каждого отдельного проводка и последующим их соединением с болтами. На деле же всё гораздо проще и быстрее. У интернет-кабеля контакты устроены таким образом, что при прочном подсоединении к ним проводника они разрезают изоляционное покрытие, благодаря чему происходит соприкосновение с медной жилой. Из-за этого в зачистке каждого проводка нет необходимости.

Обычно для обжима контактов розетки используют экстрактор — кроссировочный нож. Работу стоит производить аккуратно, чтобы избежать повреждения кабеля.

Обжим кабеля в компьютерной розетке производится при помощи кроссировочного ножа

Пошаговая инструкция, как обжать витую пару с помощью инструмента «клещи»

Для того, чтобы восстановить работоспособность кабеля на 8 или 4 жилы, необходимо кое-что приобрести в магазине:

Во-первых, это набор коннекторов. Их обычно продают россыпью в пакете от 10-20 штук, так что хватит про запас. Стоит недорого, так что не разоритесь
Во-вторых, необходимо иметь специальные обжимные клещи. Многие пытаются обжать провода без инструмента. Однако, качественно это сделать не получится, да и времени потратите намного больше. Цена их не такая низкая, как у коннекторов, но оно того стоит. Сэкономите время и нервы.

Прежде чем обжать витую пару, надо откусить и сохранить старый коннектор — он будет примером нам в дальнейшем.
Далее аккуратно, не повредив «витые пары», очистить конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных клещах или просто вскрыть и очистить изоляцию перочинным ножиком
Перед вами окажутся 4 витые пары из 8 цветных жил проводков. Необходимо их отсоединить друг от друга и ровно обкусить, чтобы все они были одной длины. Для этого можно использовать кусачки, которые встроены в инструмент
После этого распрямляем все жилы из сетевого кабеля и складываем их в нужной последовательности соответственно схеме — главное не перепутать цвета проводов витых пар.
Далее самое ответственное — берем в левую руку коннектор защелкой вниз, в правую — сетевой кабель. И аккуратно вставляем в пазы проводки — главное, чтобы не нарушилась их последовательность, иначе ничего не будет работать. При этом общая внешняя оплетка должна войти внутрь коннектора для надежной фиксации и предотвращения повреждения мелких проводков
Вставляем до упора, после чего берем обжимные клещи, вставляем коннектор в соответствующий «разъем» — их бывает несколько для разных типов кабелей.
Теперь осталось только обжать витую пару — плотно зажимаем клещи до упора, чтобы проводки на коннекторе прорезали изоляцию и соприкоснулись с проводами из кабеля

Если все было сделано правильно, то при подключении патч-корда к компьютеру у вас должен заработать интернет. Как видите, ничего сложного в том, чтобы обжать сетевой кабель нет!

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

Замеряем от края 20 мм и удаляем изоляцию провода.
Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

Обжимаем безынструментальный коннектор

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

Что понадобится для обжимки?

Если вы решили самостоятельно обжать витую пару, то у вас первым делом должен быть сам провод. При его выборе ориентируйтесь на ту скорость, которая вас будет устраивать: провод с 4 жилами сможет обеспечить передачу данных на скорости 100 мегабит в секунду, а кабель с восемью жилами — 1 гигабит. При этом здесь есть важный момент: приобретаемый кабель должен быть специальным, предназначенным для создания сетей и интернета.

Виды кабелей

На сегодняшний день они выполнены в 2 вариантах:

В рамках UTP кабелей можно выделить несколько подкатегорий: 3, 5, 6 и 7. Выбирая категорию 3, вы получаете самую дешевую и не очень качественную витую пару, поскольку она имеет тонкие жилы, которые не будут долго служить. Витая пара, относящаяся к категории 7, отличается высочайшей стойкостью и надежностью, однако ввиду высокой цены она не может считаться оптимальным вариантом. Наилучшим выбором среди доступных сегодня является 5 категория, которая не только отличается доступной ценой, но и имеет достаточно неплохое качество исполнения. Сегодня подавляющее большинство организаций используют именно этот кабель, который устроит любого потребителя по всем параметрам.

Разъем RJ-45. Речь идет о стандартном коннекторе, при помощи которого подключаются сетевые устройства. Именно он и будет использоваться нами для закрепления его на зачищенных от изоляции жилах.

Инструмент для обжима. В качестве него сойдет простой перочинный нож. Также потребуются и специальные ножницы, именуемые клещами.

Специальный инструмент. Признаться откровенно, использовать его рядовому пользователю необязательно. Однако если вы поставили перед собой задачу сделать витую пару по всем правилам, то вам придется подготовить и его.

Многие часто задаются вопросом, какой смысл в использовании клещей, если эту операцию можно выполнить при помощи ножниц. Частично они правы, поскольку обжать жилы можно и ими. Однако задайтесь вопросом, сможете ли вы с таким вариантом обжима обеспечить эффективную работу кабеля? Вы сумеете этого добиться при условии, если приобретете самые простые клещи. Причем за них вам придется отдать не более 200 рублей.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары. Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи

Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз)

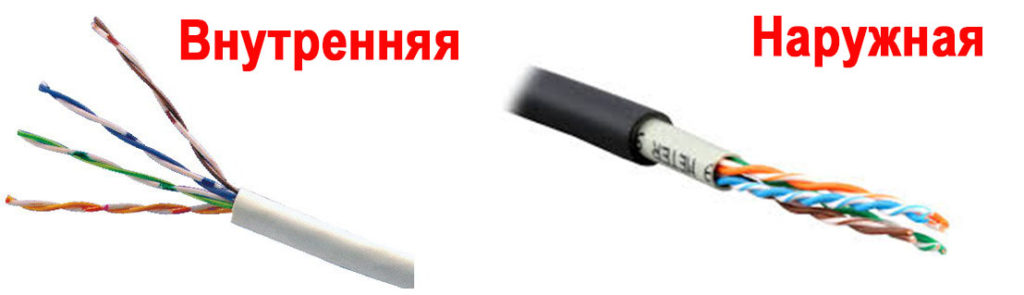

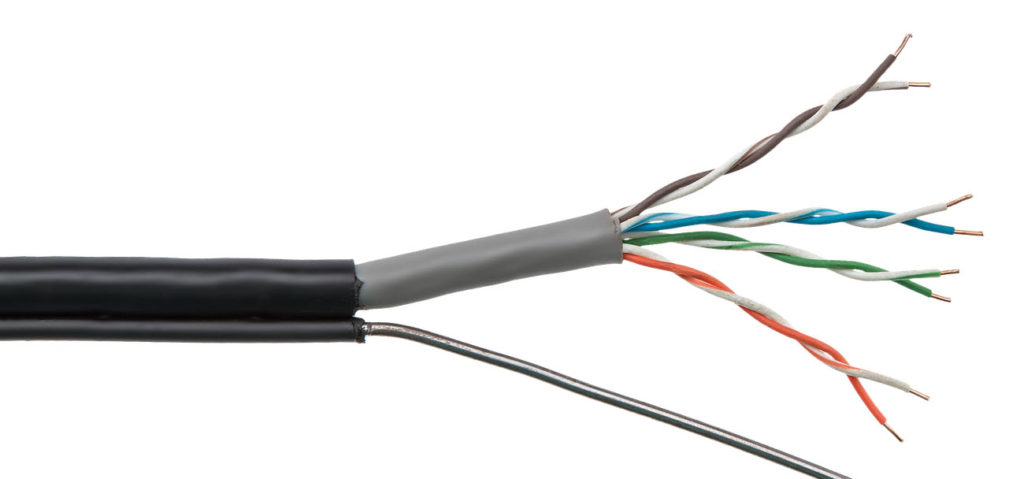

Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше

Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.

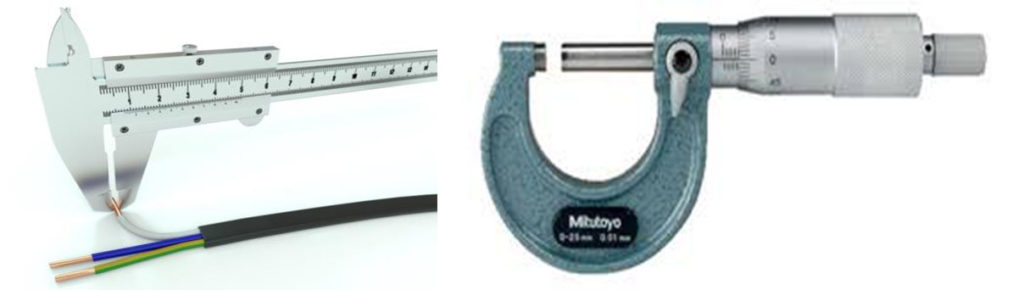

Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.

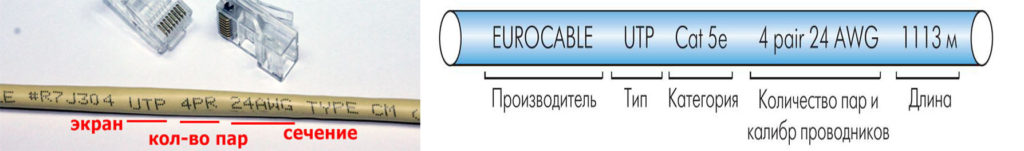

Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

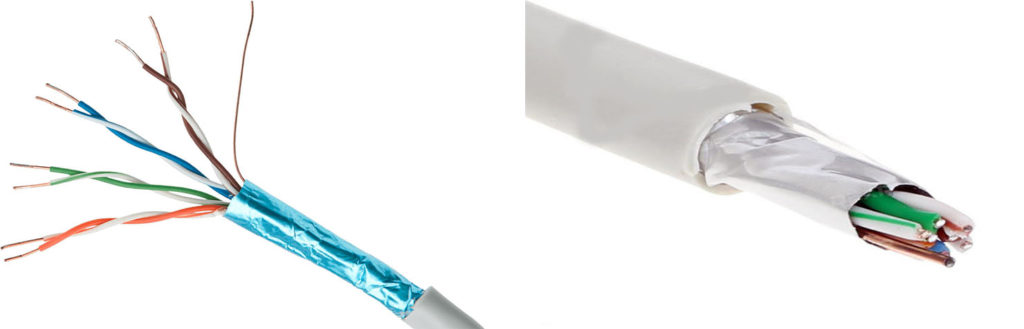

Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

Наличие сертификата качества.

Что собой представляет витая пара

Название витой пары обусловлено тем, что кабель имеет 8 медных проводников, скрученных парами, имеющих разные цвета.

Скручивание осуществляется с целью снижения степени влияния внешних электромагнитных помех и взаимных наводок в процессе передачи сигналов.

При помощи витой пары можно создать соединение со скоростью передачи данных до 1 ГБ в секунду. Для создания высокоскоростной сети необходимо иметь кабель с 8 проводами, то есть 4 витые пары. По данной причине рекомендуется обжимать все 8 проводов. Но имеются также кабели, предусмотренные на 4 жилы.

Watch this video on YouTube

Способы обжатия

В зависимости от требуемой скорости соединения, стандарта передачи информации и применения выделяют две схемы распиновки — Т568А и Т568 В, основное отличие которых кроется в порядке укладки жил в коннектор. Различают прямой (straight) и перекрёстный (cross-over) способы обжатия кабелей.

Прямой или straight

Применяется для соединения устройства (персонального компьютера, ноутбука, общего принтера или другого устройства, например, сетевого хранилища данных) с коммутатором или роутером. При обжиме витой пары 8 жил укладываются в коннектор с обеих сторон в таком цветовом порядке:

Бело-оранжевый;
Оранжевый;
Бело-зелёный;
Синий;
Бело-синий;
Зелёный;
Бело-коричневый;
Коричневый.

Схема обжима витой пары на 4 жилы, применяемая, когда достаточно обеспечить скорость соединения в локальной сети до 100 мегабит в секунду, включает только оранжевую и зелёную пару, которые занимают 1, 2, 3 и 6 позиции в коннекторе. Когда при этом используется восьмижильный кабель, им можно соединить сразу два устройства, если сделать расключение на две розетки по 4 жилы в каждую. В первую пойдут оранжевые и зелёные, а во вторую на место оранжевых встанут коричневые, а синие заменят зелёные.

Перекрёстный или cross-over

Этот способ применяется для соединения двух одинаковых устройств в одну локальную сеть. Например, он подходит для создания связи между двумя компьютерами, между которыми необходим обмен данными. Коннекторы при этом обжимаются по-разному. Первый сохраняет традиционный расклад проводов, второй — укладывается таким образом:

Бело-зелёный;
Зелёный;
Бело-оранжевый;
Синий;
Бело-синий;
Оранжевый;
Бело-коричневый;
Коричневый.

Пошаговая инструкция по распиновке

Внутри коннектора есть позолоченные контакты-ножи, которые при обжиме прорезают изоляцию проводов, соприкасаясь с токопроводящей жилой. Задача самостоятельного изготовления патч-корда заключается в создании правильного и надежного соединения между проводками и элементами разъемов RJ45. Формирование нужного контакта производится несколькими способами. Выбор схемы соединения зависит от пропускной способности системы и характеристик входящих устройств.

Задача состоит в создании надежного соединения между проводками.

Однако во всех случаях для выполнения правильной распиновки токопроводящих линий производят следующие действия:

Подготавливают кабель, высвобождая его концы из оплетки на 2-3 см и расплетая свитые проводки.
Выравнивают проводники, оставляя не более 1 см.
Выстраивают все проводки в нужной последовательности согласно применяемой схеме.
Придерживая пальцами скомпонованные провода, направляют их по желобам разъема до упора. Ножи-контакты коннектора должны находиться над изоляцией жил.
Повторно проверяют компоновку линий передачи данных соответственно распиновке.
Аккуратно вставляют коннектор в отверстие кримпера и зажимают.
Проверяют полученное соединение. При отсутствии контакта с одним из проводов дожимают его плоскостью отвертки.
Контролируют качество «распайки» utp-кабеля. Для этого используют мультиметр, который установит отсутствие сигнала из-за неправильного подключения или плохого соединения.

Как обжать кабель rj-45 своими руками с инструментом и без
