Как подключить кулер к блоку питания: инструкция неопытным

Содержание

Автономный вентилятор Xiaomi на аккумуляторе 18650

Мал, да удал — это как раз про него. Вещица не умная, но и не слишком дорогая. Вентилятор неплохо сделан и в определённых условиях может стать полезным. Пока вентилятор — ещё новинка, но видно, что заказов уже немало. Нам тоже пригодился. Дует хорошо. Доцюняше понравился на пляже.

В кабинете иногда помогает.

Наверное, в автомобиле в заторе (если нет кондёра) может немного выручить… Думаю, есть смысл взять его на рыбалку, в палатку и т.д.

Прибыл ко мне через 10 дней после отправки. Получил у курьера стандартный для Банггуда чёрный полиэтиленовый пакет. Внутри находилась картонная коробка, завёрнутая в несколько слоёв вспененного полиэтилена.

Коробка скромная, но надёжная. Практически без полиграфии. Дали немного инфы. Про Сяоми нет ничего.

Вентилятор и подставка — уложены в картонных проёмах. Ничего по коробке не летает, всё на местах.

В наборе имеем: • Вентилятор, • Подставку-базу, • Кабель питания (плоский, длиной почти 60 сантиметров), • Небольшой листок паспорт/гарантия.

Данный вентилятор представлен в магазине в 3 цветах, мне достался синий.

Выполнено устройство в меру аккуратно. Кое-где есть не слишком заметные следы/швы от литья, но ничего не скрипит, больших огрехов не увидел.

Пластик приятный на ощупь, слегка шершавый. На ручке с двух сторон есть резиновые «пиптики» чтобы вентилятор не выскакивал из подставки.

Подставка кажется неустойчивой, но она хорошо удерживает вентилятор в вертикальном положении, в том числе во включенном состоянии.

На тыльной стороне подставки под плёнкой имеется липкий вспененный скотч (не пользовался им).

Размеры скромные. Длина устройства около 18 сантиметров. В руке лежит хорошо. Форма эргономичная.

Масса вентилятора без подставки почти 145 грамм.

На тыльной стороне устройства тоже немного разместили инфы. Сказано про 4 ватта мощности мотора.

Впереди есть кнопка управления. Сзади есть разъём для зарядки и светодиодный индикатор (во время зарядки горит красным, во время работы – синим).

Пропеллер с семью лопастями спрятан под пластиковой защитой (вскрывать не стал – проклеено). А в рукоятку решил заглянуть. Пришлось подрывать клей. Обнаруживается тут батарея на 2000 mAh и плата управления/заряда.

Заряжается от USB примерно 30-40 минут. Я использовал блочок от смартфона Сяоми, тестер временами показывал ток заряда более 2 ампер.

Постепенно, по мере зарядки, ток снижался. Когда процесс был завершён, стало видно, что влилось около 2024 mAh.

Для работы нужно коротко один раз нажать кнопку. Работает внушительно. Не ожидал такой эффективности. При этом не сильно шумно, слыхать в основном только звук «ветра». Заявлено 30 дБ.

Есть 3 режима мощности, которые сменяются поочерёдно. Чтобы выключить вентилятор, кнопкой нужно «пролистать» до конца. Проверил автономность на разных режимах: • Максимальный – 2 часа. • Средний – 3 часа. • Минимальный – около 5 часов.

Вентилятор спокойно работает во время зарядки (можно включить от USB компа или от повербанки). Если включить устройство при полностью разряженной батарее, то доступен только минимальный режим, но если предварительно дать немного заряда, то потом уже можно на долгое время включать на любом из режимов.

В общем, мне понравился этот вентилятор. За свою цену вполне интересное изделие. Если совсем уж быть очень требовательным, то, пожалуй, хотелось бы иметь в наличие несколько вариантов крепления и наклоняющуюся/складывающуюся, как у фенов, голову.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Порядок подключения

Обесточить компьютер

Простое выключение ПК с помощью кнопки – не лучшее решение. Его необходимо полностью изолировать от электросети, то есть выдернуть вилку из розетки или поставить выключатель сетевого фильтра в положение «выкл».

Зафиксировать кулер по месту

Для этого нужно демонтировать боковую крышку, установить вентилятор на предназначенное для него место и закрепить его болтиками

Необходимо обратить внимание на указатель направления вращения его крыльчатки (стрелка на торцевой части кулера). В зависимости от того, как расположен вентилятор, воздушный поток может быть направлен как внутрь компьютера (втягивание), так и из него

А это напрямую отражается на эффективности охлаждения электроники системного блока. Чтобы не ошибиться, желательно замену кулера делать «один в один», поэтому снимать неисправный до приобретения нового не желательно.

Подключение к блоку питания

Автор не знает, какой именно вентилятор читатель станет устанавливать взамен вышедшего из строя. Это может быть изделие б/у от другого компьютера или приобретенное, но все они бывают различных модификаций. Поэтому далее рассматриваются лишь возможные варианты.

На фото приведена распиновка разъемов кулеров в зависимости от количества контактов. Если их число не совпадает с выводами БП компьютера, придется задействовать переходники. В скобках – цветовое обозначение проводников по второму варианту.

Маркировка проводов

Распиновка блока питания компьютера Распиновка разъема кулера В некоторых статьях даются рекомендации по изменению скорости вращения крыльчатки с помощью ограничительных резисторов. Их мощность – порядка 1,2 – 2 Вт, и размеры соответствующие. Уже – не совсем удобно. В общем, с этим понятно. Но вот по каким критериям подобрать номинал сопротивления, если пользователь с эл/техникой в лучшем случае всего лишь на «вы»? А в худшем – никак.

Варианты подключения вентиляторов к материнской плате. Типы разъемов

Современные вентиляторы подключаются к материнской плате посредством 3- или 4-пинового разъема. От типа подключения будет зависеть возможность управления скоростью вентиляторов программным способом. Более экзотическими являются 2-пиновый разъем (обычно используется в БП) и 6-пиновый (с управлением подсветкой). Подключение вентиляторов напрямую к блоку питания через Molex считается устаревшим.

У 3-пиновых моделей скорость вращения зависит от изменения напряжения. Возможен мониторинг скорости, однако ШИМ отсутствует. Часто такие вентиляторы работают на повышенных оборотах и издают больше шума.

У 4-пиновых моделей скорость вращения регулируется материнской платой с помощью дополнительного провода. Современные BIOSы прекрасно справляются с автоматическим управлением вентиляторов, главное — правильно выставить температурные лимиты в настройках материнской платы.

Большинство современных материнских плат имеют 4-пиновые разъемы, но варианты с 3 pin еще встречаются. В случае необходимости можно подключить 4-пиновый вентилятор к материнской плате с 3-контактными разъемами и наоборот. Вентиляторы при этом будут работать на стандартных оборотах.

Регулировать скорость вентиляторов можно и с помощью реобаса. Но эпоха подобных устройств уходит в прошлое: в современных корпусах для них не осталось места, а их функции взяли на себя материнские платы.

Если вентиляторов больше, чем разъемов на МП, используются специальные разветвители. Однако увлекаться ими не стоит: на один канал больше двух вентиляторов лучше не вешать. В противном случае придется обеспечить им дополнительное питание, что приведет к появлению лишних проводов в корпусе.

В любом случае уже на этапе покупки материнской платы нужно понимать, какое количество вертушек понадобится будущей системе. Несмотря на более высокую стоимость, предпочтение стоит отдать 4-пиновым вентиляторам с наиболее совершенным способом управления.

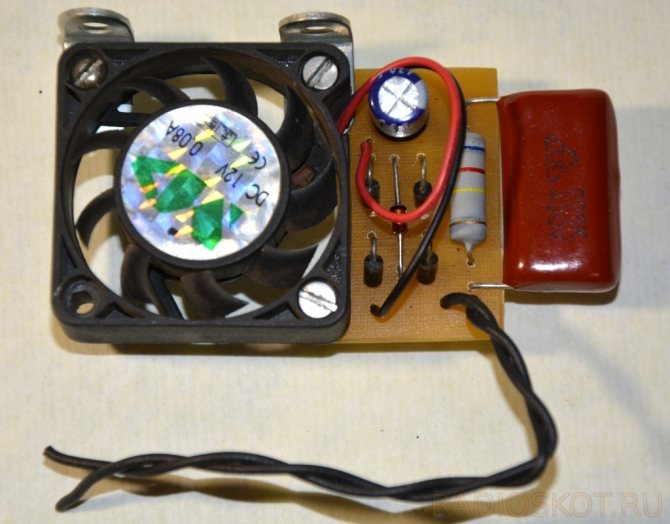

Подключение вентилятора к блоку питания

Всё, что надо иметь для этой операции — это тонкую отвёрточку, или пинцет также, возможно понадобятся пассатижи, но это по желанию.

Берём в руки ту часть переходника, к которой подключены провода от Molex-а. В этом PCPlug коннекторе мы видим контакты в форме штырьков. Это вход переходника. Именно этой стороной переходник подключается к блоку питания.

Как вы видите, чтобы штырьки контактов не вывалились из разъёма, они держатся двумя «крылышками». Сами штырьки свёрнуты из алюминиевой пластинки и внутри пустые. С двух сторон в них сделаны специальные крылышки, отогнутые ёлочкой, чтобы они позволяли вставить штырёк в разъём, но не вытащить его оттуда. Нам надо тоненьким пинцетом, или отвёрточкой отогнуть внутрь эти крылышки, чтобы штырьки можно было вытащить из разъёма. Нам надо поменять местами чёрный провод, который рядом с жёлтым, к которому подходит чёрный провод от Molex-а и крайний красный провод.

После того, как вы вытащите эти два контакта, отогните крылышки обратно и вставьте красный провод на место чёрного, а чёрный — на место красного. Убедитесь, что контакты не выскакивают обратно. Всё! Теперь на Molex-е напряжение — 7 Вольт.

Заявленная скорость вращения вентилятора, поток воздуха и уровень шума характерны только для питания 12V. Этот кулер имеет Molex коннектор. Тестовая система:

Процессор: AMD Duron 650Mhz (запускался на 650 и 748Mhz);
Материнская плата: Giga-Byte GA 7IXE4 (чипсет AMD 750);
Память: 128Mb PC100 SDRAM;
Видео карта: ASUS v3800PRO tv in/out;
ЖМД: 13,6Gb Fujitsu MPE 3136AH;
Звуковая карта: Creative Sound Blaster Live! Value;

Теперь открутите вентилятор от крышки блока питания. Он крепится с помощью четырех болтов. Вам нужно подобрать кулер точно таких размеров. В магазине компьютерных комплектующих сделать это можно без проблем.

Маркировка цветом на проводах, которые идут к блоку питания – иная. Красный провод: +5В. Черный – общие провода (подключаются в разъемы GND). Желтый: +12В.

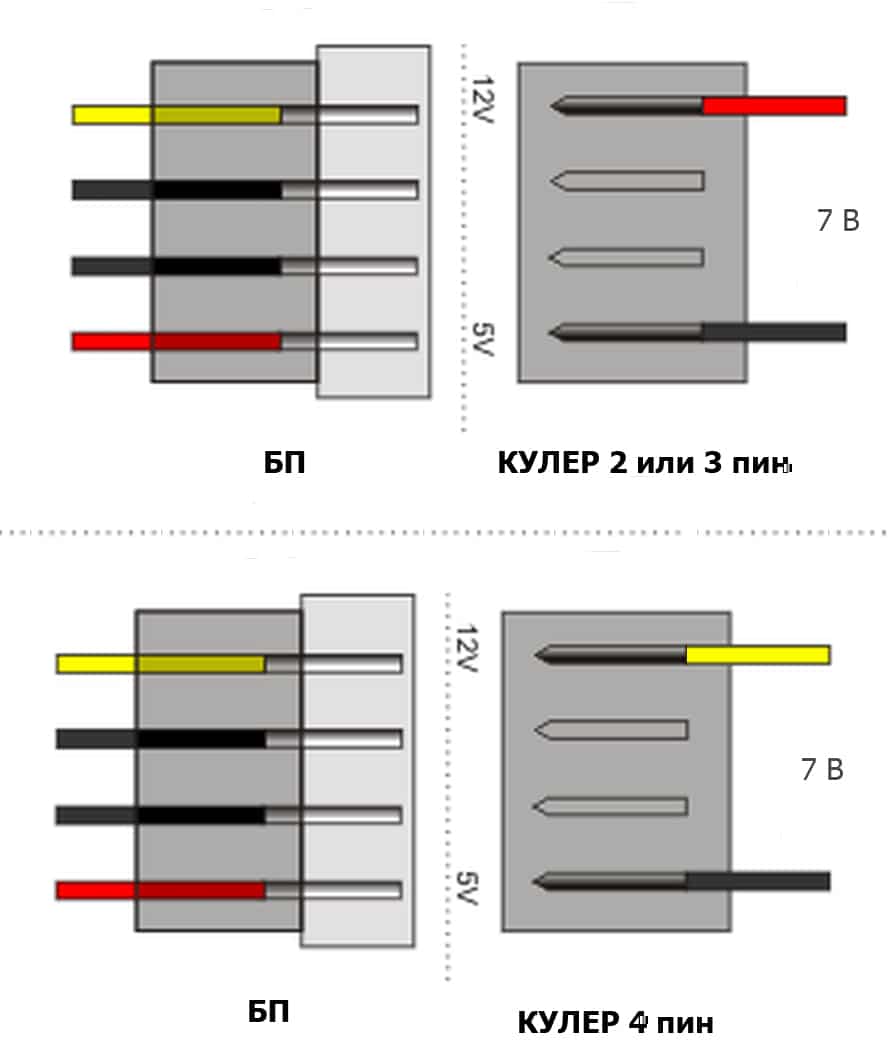

Красный вентилятора подключается к +12В БП (желтый провод БП), а черный — в+5В БП (красный провод БП). При этом на вентиялтор подается напряжение 12В —5В = 7В. Работать будет нормально, если начальное напряжение для данногоконкретного вентилятора меньше 7 В. Если больше (я встречал вентиялторы, укоторых начальное напряжение лежало в интервале от 9 до 11 В), то вентиляторбудет периодически дергаться в попытках запуститься.

Желтый провод вентилятора остается незадействованым, поскольку в даннойситуации сигналы датчика оборотов остаются невостребованными.

Запуск вентилятора на ноутбуке с помощью команд Windows

Операционные системы Windows, начиная с 7-ой версии, также имеют встроенные утилиты для управления мощностными критериями работы ноутбука. Для их настройки потребуется:

Открыть «Панель управления» и выбрать раздел «Электропитание».

Теперь вентилятор будет постоянно включен, что позволит вам избежать лишнего переохлаждения системы и различных «подтормаживаний».
