Особенности заточки
Разводка
Перед тем как заточить ручную ножовку по дереву, необходимо проверить разводку зубьев. Это необходимо для того, чтобы в процессе распиловки полотно не заклинивало. Чем шире будет выполнена разводка, тем шире получится рез, соответственно, шансов заклинивания в этом случае меньше.
Однако, следует учитывать, что слишком широкая разводка приводит к получению рваного распила, к тому же для распиловки потребуется приложить гораздо больше усилий. Поэтому оптимальным вариантом является разводка, которая в полтора-два раза превышает толщину полотна.
Как правило, для этого зубья отгибаются на 0,25 – 0,5 мм в каждую сторону. Правда, если пилой будет разрезаться древесина мягких пород, то зубья лучше отогнуть на 0,5 – 1 мм.
Для выполнения качественной разводки зубьев своими руками можно использовать специальное приспособление, которое так и называется – разводка. Это металлическая пластинка с выполненной в ней щелью, ширина которой превышает ширину полотна инструмента.
Прежде чем приступить к работе, пилу надо зажать в тисках так, чтобы из них выступали только зубья, которые впоследствии поочередно отгибаются.
Заточка
В первую очередь следует сказать, что заточка ножовок по дереву может потребовать разные инструменты, в зависимости от формы зубчиков. Так для поперечной пилы потребуется трехгранный напильник с мелкой насечкой и углом около 60 градусов. Если же инструмент продольный, то следует воспользоваться ромбическим напильником либо грубо насеченными надфилями.
Инструкция по выполнению этой работы выглядит так:
- Полотно нужно надежно зажать. Для этого можно использовать тиски и другие приспособления.
- Затем напильником следует заточить левую грань на первом зубчике, держа инструмент по отношению к полотну под углом 60 градусов. При этом движение напильником должно быть плавным и равномерным, при возвращении напильника в исходное положение, он не должен касаться обрабатываемой поверхности. Надо сказать, что при заточке продольной пилы, напильник можно держать параллельно столу, т.е. затачивать зубья под углом 90 градусов.
- Далее затачиваются таким же способом все левые грани нечётных зубчиков.
- После этого напильником затачиваются правые грани.
- Затем пилу нужно перевернуть и точно так же заточить зубья четного ряда, которые теперь оказались в дальнем ряду.
- В завершение работы необходимо удалить все заусенцы при помощи бархатного напильника. Если этого не сделать, то пила быстро затупится.
На этом заточка ножовки по дереву завершена. Теперь нужно посмотреть на вершины и кромки зубьев – если они блестят на солнце, значит достаточно острые, в противном случае операцию нужно повторить.
Вот, пожалуй, и вся основная информация по заточке ручной пилы по дереву.
Разводка зубьев в домашних условиях
Сегодня в домашних условиях практически не встретишь специальные устройства, предназначенные для обслуживания ножовки по металлу. Однако даже при его отсутствии есть возможность провести работу подручными инструментами. Рекомендации следующие:
Для начала ножовка должна быть надежно закреплена в тисках. Это связано с тем, что для загиба нужно прикладывать большое усилие.
Провести загиб можно при применении пассатижей. Для того чтобы выдерживать правильный угол следует предварительно создать шаблон.
Нельзя пропускать не один элемент режущей кромки
При этом следует уделять внимание состоянию поверхности, так как выявленные дефекты указывают на то, что ножовка по дереву не может использоваться.
Даже в домашних условиях при отсутствии специального механизма можно провести правильную разводку и существенно продлить эксплуатационный срок пилы по дереву
При этом важно выдержать требуемый угол, так как слишком широкий распил становится причиной существенного снижения производительности, слишком узкий приводит к нагреву рабочей части и ее сильному износу
Некоторые фирмы предоставляют услуги, связанные с проведение подобной работы. Отметим, что стоимость специального механизма относительно небольшая, поэтому лучше всего его приобрести и процедуру можно будет проводить неоднократно.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите CtrlEnter.
Чтобы сделатьразводна ножовке вам понадобятся плоскогубцы, напильник и немного терпения. Зубцы на ножовке должны быть через один в разные стороны и затачивать их нужно с разных сторон. Плоскогубцы понадобятся для того чтобы отогнуть каждый зубец в разные стороны.
Как сделать развод на ножовке?
Именно на вопрос «как» ответить можно таким образом: при помощи плоскогубцев, при помощи специальной разводной расчески, при помощи зубила или другим своим способом.
Зачем нужен развод:
Разводзубьев в разные стороны дает возможность избежать застревания полотна пилы в древесине, что частично облегчает работу, но не всегда ускоряет, однако, в случае пропила толстого бревна, много шире пилы, развод отлично спасает ситуацию и избавляет от тех моментов, когда пилу никак из бревна не достать, потому что ее там заклинило.
Заклинить пилуможет из-за того, что железо имеет свойство расширяться и нагреваться в момент напряженной работы, расширение делает продвижение тугим, а горячий металл оплавляет смолу и превращает ее в клейстер, которые еще больше замедляет движение пилы.
Для того, чтобы пилу не клинило, она не прилипала к древесине, делаетсяразвод. Однако развод должен быть соответствующим плотности древесины. Широкая бороздка удобна в древесине малой плотности, узкая разводка нужна в древесине большой плотности.
Разводнужен для того, чтобы обеспечить более широкий зазор между полотном пилы и древесиной.
Разводплоскогубцами губителен для зубьев пилы, они быстро отламываются, загиб не ровный, плоскогубцы съезжают часто.
Разводзубьев специальной расческой удобен для использования, не ломает зубьев, но угол развода разный, зубья торчат в стороны не равномерно, а такое положение не ускоряет, а замедляет работу, будут происходить постоянные застревания полотна пилы в древесине. Особенно плохо отражается кривой развод на плотной древесине,пилане может сделать бороздку, рывками она двигается от одного заеда к следующему. В мягкой древесине тоже происходит заедание, но рывком полотно пилы выдернуть из бревна легче, однако при рывке можно пропилить не только бревно, но и часть себя, так как пила срывается из бороздки при резком движении и выпадет из нее без контроля.
Лучше всего осуществлять развод пилы зубилом. Его вставляют между зубьев и потихоньку постукивают молотком сверху, постепенно двигаясь по косильной лески всех зубьев. Угол зубила направлен то в одну сторону, то в другую, менять направление необходимо после каждого прохождения косильной лески зубьев, также изменяют и угол отвода зубьев при помощи зубила. Этот метод подходит для рабочей пилы, где первичныеразводуже был и его необходимо расширить,на новой пиле этот вариант не подходит.
Определяют ширину пропила согласно формуле
где a — толщина полотна пилы (мм), k — коэффициент, зависящий от состояния древесины, k = 0,25-0,4 — для твердой и сухой и k
Инструкция по затачиванию
Сперва нужно приготовить оборудование, необходимое для работы:
Чтобы сделать заточку качественнее, можно подготовить дополнительные инструменты:
- Устройство, позволяющее крепить пилу под требуемым углом.
- Слесарный молоток.
Разводка
Прежде чем возвращать остроту пиле, нужно настроить зубья, то есть развести их. Разводка — это установка режущих зубцов под определённым углом относительно полотна и друг друга. Если посмотреть на разведённую пилу, видно, что они, чередуясь, отклоняются вправо и влево от самой пластины полотна. Такая конфигурация даёт ножовке свободу в глубоком пропиле. Она не застревает, потому что не касается стенок всей плоскостью.
Чтобы «на глаз» выставить верный угол каждому зубцу, нужен солидный опыт, который есть не у каждого плотника. Он приходит после многих десятков заточенных пил. Для менее опытных плотников есть инструмент, именуемый разводкой. Наиболее примитивный его вариант — плоская стальная пластина с прорезью. В эту щель с минимальным зазором, в натяжку, вставляется ножовка.
Процесс разводки выглядит так:
- Закрепить ножовку в тисках так. Нужно добиться, чтобы зубцы на 2 см выступали над губками.
- Зубцы зажимаются в пазу, после чего отгибаются в середине.
- Сперва нужно отогнуть в одну сторону все чётные зубцы, потом в противоположном направлении отогнуть нечётные.
- В конце можно развести губки тисков по рассчитанной ширине разводки и попытаться провести пилу между ними.
- Чрезмерно отогнутый зубец заденет за тиски. Плоскогубцами отогните его чуть сильнее.

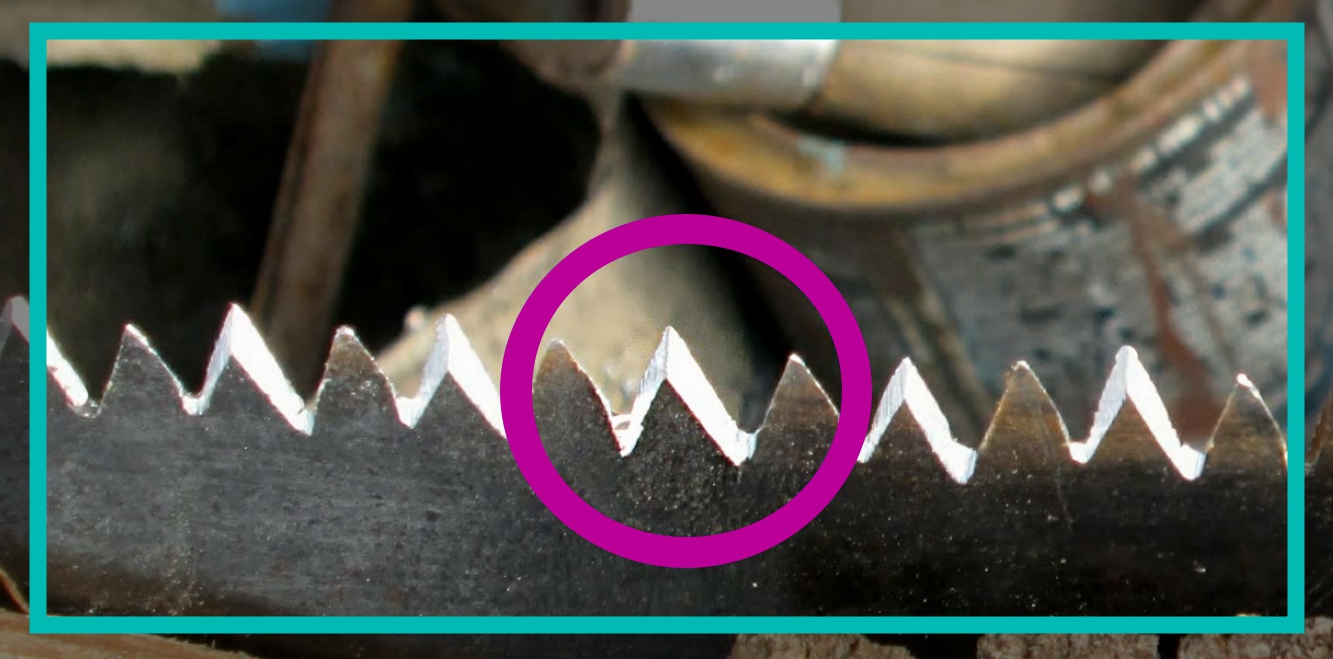

Подгонка зубьев по высоте
Все режущие выступы должны быть одинакового размера, чтобы производительность пиления не ухудшалась. Более длинные зубья испытывают большие нагрузки и быстрее стираются, в то время как короткие даже не касаются древесины.
Протяжка полотна становится дёрганой, неравномерной, тратится больше сил. Ухудшается точность разреза, поверхность среза становится более шероховатой.
Подгонка осуществляется до начала заточки. Убедиться, что ни один из зубцов не выступает, можно так: прижмите полотно к листу бумаги, положенному на стол.
Вершины зубцов отпечатается на листе, и по пробелам в этом узоре можно будет отрегулировать их высоту. Чтобы сделать это, в слесарных тисках зажмите пилу и напильником сточите слишком длинные зубцы.
Непосредственно заточка
Для возвращения зубьям былой остроты не подойдёт брусок, которым точат кухонные ножи. Нужен особый инструмент: напильник с треугольным сечением или надфиль. Очень хорошо, если есть несколько напильников с разным сечением и шагом насечки: это позволит идеально обработать каждый зубец.
Этапы заточки:
- Одной рукой возьмите напильник за рукоять, а другую положите на конец инструмента.
- Определитесь с углом заточки. Обычно он равен 15-30 °. Определить его можно на глаз, транспортиром или воспользоваться нехитрой техникой. Придайте деревянному бруску форму равнобедренного треугольника с углами 90, 60 и 30 градусов, потом пользуйтесь им как мерилом.
- Наточите левые режущие грани чётных (дальних от вас) зубьев. На каждый требуется отводить равное количество проводок напильника, чтобы снять одинаковое количество стружки. Давление на инструмент должно быть одинаковой силы.
- Поверните ножовку другой стороной, после чего снова заострите левые кромки чётных зубцов.
- Заострите вершины зубьев.
- Не забывайте с помощью бруска контролировать угол заточки.
Процесс кажется очень простым, хоть и монотонным, но есть ряд нюансов:
- Закреплять пилу в тисках нужно очень плотно в целях безопасности. Не стоит бояться повредить металл полотна сильным сжатием.
- Рабочее место должно быть хорошо освещено, чтобы было проще определять углы и остроту.
- Металл снимается, только когда напильник двигается по направлению от плотника.
- Чем сильнее затуплена пила, тем крупнее могут быть насечки на напильнике, но для доводки зубьев всегда нужно брать напильник с маленькими насечками.
- Фиксируя инструмент в тисках просовывайте его между губками максимально глубоко. Для предотвращения раскачки ножовки наружу должны оставаться только зубья.
- В процессе работы на затачиваемых гранях неизбежно будут заусеницы. Чтобы их убрать, достаточно провести по металлу мелкозернистым абразивом (наждачной бумагой).
- Для проверки качества нужно внимательно рассмотреть зубья на свету. Они должны блестеть.
Улучшения качества заточки
Выше был рассмотрен классический вариант, которым может воспользоваться кто угодно. Есть способ сделать процесс заточки эффективнее и легче.
При использовании многокоординатных тисков с поворачивающейся станиной можно зафиксировать полотно так, что двигать напильник придётся только в горизонтальной плоскости.
Популярные статьи
Стекло: основные свойства и характеристики
С давних пор для осветления и придания жилому помещению
Как и чем выпиливать кривые и круги
Вырезания круглых отверстий в фанере
Нередко, при ремонте
Шлифованное лаковое покрытие
С тех пор как появился лак для матовых покрытий, техника
Угловые соединения рамок
Проще всего сделать рамку, соединив планки под прямым углом.
Соединение встык по длине
Если повнимательнее присмотреться к массивной старинной
Как работать ручной пилой
Пилу нужно вести, иначе она начнет «гулять». Это надо
Обращение с дисковой пилой
(adsbygoogle = window.adsbygoogle || []).push({});
(adsbygoogle = window.adsbygoogle
Прикрепить сиденье стула
Как правило, мягкое сиденье стула — это признак дорогостоящего,
Инструкция: как самостоятельно выполнить заточку ножовки
Перед проведением процесса необходимо знать, что ножовки по дереву из каленой стали заточить нельзя. Отличить материал можно по черному цвету с характерным синим отливом.
Важно помнить, что перед заточкой зубцы необходимо развести. Чтобы заточить ножовку по дереву своими руками, нужно определиться с необходимым инструментом
В качестве устройства для заточки чаще всего используют напильники, реже — болгарку
Чтобы заточить ножовку по дереву своими руками, нужно определиться с необходимым инструментом. В качестве устройства для заточки чаще всего используют напильники, реже — болгарку.
Процесс восстановления остроты режущей кромки зависит от вида ножовки. Обработка поперечной пилы проводится следующим образом:
- Полотно зажимается в тисках под углом 45° по отношению к столу.
- Проводится заточка левой кромки четных резцов.
- Лезвие переворачивается.
- Затачивается левая кромка четных зубцов.
- Формируются острые режущие грани и острые вершины резцов.
Для обработки используется напильник треугольной формы с мелкой насечкой.
1 — разводка; 2 — стамеска; 3 — полотно пилы; 4 — бруски; 5 — клин; 6 — опора; 7 — трехгранный напильник; 8 — угольник
Чтобы наточить универсальную или продольную пилу, полотно необходимо закрепить в тисках под углом 90°. Для обработки следует воспользоваться ромбическим напильником. Инструмент держат в руках параллельно рабочему столу. В остальном процесс обработки режущей кромки аналогичен заточке ножовки для поперечного распила.
После обработки всех зубьев на гранях могут оставаться заусенцы, размер которых зависит от толщины полотна пила. Их устраняют с помощью мелкого напильника (с «бархатной» насечкой), либо абразивного бруска малой зернистости.
Качество заточки можно определить 2 способами. При проверке на ощупь должна чувствоваться острота зубьев, отсутствие заусенцев. Либо проверяют режущие грани по цвету: при освещении на них не должно быть бликов.
Дополнительно проводится пробный распил: во время обработки ножовка должна идти ровно, без увода в сторону; поверхность реза должна быть гладкой, без рваных волокон древесины.
Заточить пилу можно с помощью болгарки. Для этого электроинструмент крепится к рабочему столу. Пилу перемещают по направляющим вручную таким образом, чтобы каждый резец подавался к наждачному диску в одной и той же плоскости. При этом необходимо установить ограничитель глубины заточки, что позволяет сохранить одинаковую высоту резцов. Сначала проводится обработка граней нечетного ряда зубцов, затем — четного. После обработки также требуется удаление заусенцев надфилем или оселком.
Как правильно выбрать полотно для ножовки по металлу
Пильное оборудование в виде расходных материалов для ручных ножовок нужно выбирать, опираясь на такие показатели:
Тип инструмента. Ножовки по металлу бывают разными, поэтому перед тем, как купить ножовочное полотно, нужно измерить расстояние между фиксаторами корпуса инструмента. Если инструмент имеет опцию регулировки каркаса, тогда покупать можно любой длины гарнитуру
Прочность обрабатываемого материала — если планируется пиление мягких видов стали, как алюминий, медь, латунь и прочие, то нет необходимости покупать дорогие полотна, ведь с такими заготовками справятся углеродные устройства низкой твердости. В качестве основного материала, из которого изготавливается оснастка, является сталь типа Х6ВФ для отечественных и HCS для зарубежных. Если нужно разрезать более прочные материалы, как сталь, чугун и т.п., тогда применяется оснастка из быстрорежущих сталей
Толщина металла, который подлежит обработке, а также качество разрезаемого шва
Здесь внимание нужно обратить на TPI — количество зубьев на один дюйм. Здесь все просто — если необходимо получить качественный шов при распиливании тонких заготовок, то выбирать нужно оснастку, которая имеет величину TPI равную более 24
При этом продолжительность пиления материала увеличивается в несколько раз. Если качество реза не главное, а важней скорость достижения результата, тогда выбирать можно полотна с TPI менее 24 зубьев на дюйм. Чем больше зубьев на полотне, тем выше показатель TPI
Разводка зубьев — рассматриваемые устройства имеют соответствующее отклонение, которое влияет на скорость получения результата, а также толщину пропила. ГОСТ Р 53411-2009 регламентирует, что полотна выпускаются трех видов разводки: с отклонением по каждому зубу, через один зуб и по двум смежным через неразведенные звенья. Визуально выявить величину разводки звеньев практически невозможно. Для варианта разводки звеньев «по двум смежным через один» величина отклонения не превышает 0,15-0,25 мм. Для остальных случаев величина расхождения составляет от 0,6 до 0,9 мм. Измерить величину разводки можно при помощи электронного штангенциркуля, только при этом выявляемая величина будет в 2 раза больше, чем указано выше
Это основные параметры, которые нужно учитывать, чтобы выбрать грамотно механическое полотно под свой инструмент. Так как цена на устройство относительно невысокая, то можно купить набор устройств из разных материалов, и испытать их в действии. Поможет сделать правильный вывод при выборе полотен для ручной ножовки видео ниже.
Срок службы рассматриваемых устройств зависит от такого параметра, как тип покрытия. Наличие покрытие позволяет увеличить долговечность. Производители покрывают расходники для ручных пил химическими оскидными примесями, а также нитроэмалевым составом типа НЦ-25 и НЦ-132. Нитроэмалевое покрытие менее качественное, так как при увеличении нагрузки, возникают трещины.
Это интересно! Равномерность развода звеньев играет важную роль в процессе резки металла. Особенно это актуально для высококачественной продукции, равномерность разводки зубьев на которой должна быть не более 45% от параметров шага на длине 10 мм. Используя микрометр, можно произвести замер равновысокости зубцов, величина которых не должна быть более 0,1-0,15 мм.
Применение ножовки по металлу с высококачественным полотном актуально сегодня в следующих случаях:
- Когда предстоит распилить водопроводную трубу, которая находится под давлением, например, для врезки тройника. Пользоваться электроинструментом в таком случае опасно, поэтому в ход берется ручная пилка
- При резке пластиковых заготовок. Применение болгарки и прочих электроинструментов приведет к оплавлению материала, поэтому актуально использовать ручную ножовку
- Когда отсутствует электричество или работы выполняются вдали от электричества
Из этого перечня видно, что важно всегда иметь в арсенале не просто ножовку, но и сменные полотна для нее, что позволит воспользоваться соответствующей гарнитурой в зависимости от поставленной задачи
Как заточить ножовку
При различных работах с деревом активно используется такой инструмент как ножовка. С течением времени режущая поверхность инструмента изнашивается, и процесс распиловки дерева становится все тяжелее. Износ рабочей кромки заключается в следующем:
- заостренные вершины зубьев закругляются;
- их боковые режущие кромки притупляются.
Вследствие этого инструмент теряет функциональность и нуждается в заточке.
Как определить момент, когда ножовка нуждается в заточке?
Люди с большим опытом легко определяют этот момент звуку, издаваемому инструментом при работе, а также по изменению цвета зубьев. Новичкам нужно ориентироваться на следующие признаки:
- работа ножовкой становится тяжелой и требует больших физических усилий;
- становится очень сложно сделать перпендикулярный распил древесины;
- становится сложно удерживать полотно по линии во время работы, он начинает отклоняться в разные стороны;
- полотно ножовки часто заклинивает.
Разводка зубьев
Разводка пилы – это отклонение вершин зубьев от плоскости полотна. Зубья через один отклоняют в разные стороны: нечетные в одну сторону, четные – в другую.
Нужно знать, что качество разводки достаточно сильно влияет на процесс пиления. Поэтому все зубья должны быть отогнуты в разные стороны поочередно на одну и ту же величину, иначе:
- если некоторые зубья отклонены на больший угол, чем остальные, то они будут мешать движению инструмента и быстрее изнашиваться;
- если же отклонение меньше необходимого, то ширина пропила не позволит полотну свободно перемещаться.
Для разводки зубьев пилы используют специальный инструмент – разводку. Простейшая разводка выглядит как небольшая металлическая пластинка с ручкой. В ней имеется прорезь, ширина которой немного больше, чем толщина полотна ножовки.Разведение зубьев происходит следующим образом:
- пилу зажимают в тиски так, чтобы губки тисков заканчивались у основания зубьев;
- затем зубья поочередно помещают в прорезь разводки и, изгибая в средней части, отводят в сторону на заданный угол;
- периодически качество разводки проверяется визуально или при помощи штангенциркуля;
- для проверки качества разводки губки тисков раздвигают на ширину разводки и протягивают между ними пилу (при этом излишний изгиб какого-либо зуба не даст свободно перемещать полотно между губками).
Проверка высоты зубьев ножовки
Поэтому перед заточкой ножовки нужно проверить высоту режущих элементов. Это делают следующим образом:
- на ровную и гладкую поверхность укладывают лист бумаги и плотно прижимают к нему пилу;
- профиль четко отпечатывается на бумаге, и становятся хорошо видны зубья;
- если обнаруживаются более высокие по сравнению с остальными зубья, то пилу зажимают в тиски и их укорачивают до нужной высоты при помощи плоского напильника.
Заточка ножовки
Для заточки потребуется следующий инструмент:
- тиски;
- молоток;
- штангенциркуль;
- плоскогубцы;
- брусок наждачный;
- шкурка наждачная.
Также в арсенале необходимо иметь следующие виды напильников:
- плоский и ромбический с насечкой среднего размера;
- треугольный напильник;
- треугольный с бархатной насечкой;
- надфили с насечками разного калибра.
Для заточки используют специальное приспособление, позволяющее фиксировать полотно под углами в 45 и 90 градусов. Если нужно заточить поперечную ножовку, действуют следующим образом:
- полотно закрепляют под углом 45 градусов;
- заточку производят трехгранным напильником с углом при вершине 60 градусов;
- напильник направляют на зуб ножовки под углом от 60 до 75 градусов;
- сначала несколькими движениями напильника от себя обрабатывают левые грани нечетных зубьев;
- после этого ножовка переворачивается и производится обработка левых граней четных зубьев.
При заточке продольной ножовки действуют следующим образом:
- полотно фиксируют вертикально;
- для заточки используется ромбический напильник с мелкой насечкой (можно использовать надфили);
- во время заточки напильник направляется строго параллельно столу;
- в остальном процесс аналогичен предыдущему.
Появляющиеся на гранях зубьев заусенцы нужно удалить при помощи наждачного бруска или напильника с бархатной насечкой.
Процесс заточки пилы в первый раз достаточно труден, поэтому лучше проводить его в полной тишине и с максимальной сосредоточенностью. Стоит сделать это несколько раз, а дальше дело станет привычным и пойдет «как по маслу».
