Какие насадки можно использовать с патроном шуруповерта?
Для шуруповертов существует большое количество насадок (бит). Некоторые из них входят в стандартный набор, некоторые можно приобрести отдельно.
Стандартный набор состоит из следующих бит:
- шестигранной;
- квадратной;
- под прямой шпиц;
- звездочки и другие.
Дополнительно можно приобретать насадки для монтажа мебели, вентиляции, кондиционеров, автомобильного салона, биты для полировки различных материалов (дерево, металл, стекла, лаковых предметов), снятия последствий коррозии. также существует специальная бита для заклепок, но ее можно устанавливать только при наличии функции реверса в устройстве. Для закручивания саморезов под углом используется угловой адаптер, для нарезки металла – пила (нож) или ножницы. Используя последнюю разновидность, нужно быть очень осторожным и крепко держать шуруповерт, так как он очень неустойчив в руках во время работы.
Как снять патрон с электродрели
Патрон может крепиться к шпинделю следующим образом:
- Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
- Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.
Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.
Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.
Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.
Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:
- Трубный ключ № 2.
- Молоток средних размеров. Примерно 400−500 гр.
- Гаечные ключи.
- Штангенциркуль № 1, 2 или 3.
- Отвёртку с нужной формой и сечением лезвия.
- Напильник личной или бархатный.
- Наждачную бумагу.
В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.
Соединение резьбовое
Порядок действий при демонтаже:
- Откручиваем стопорный винт против часовой стрелки.
- Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
- Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
- Установка устройства осуществляется в обратном порядке.
Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.
Соединение инструментальным конусом: демонтаж пошагово
Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.
Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.
Необходимо выполнить следующие действия:
- Дрель держать рукоятью вверх.
- По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
- После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
- Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).
Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.
Слесари, как правило, поступали следующим образом:
- Вставляли ключ в эти проточки.
- Ударом молотка по рожковому ключу демонтировали зажимной инструмент.
Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.
Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.
Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие. И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон. Такими съёмниками снимают, например, подшипники.
Ремонт шуруповерта «Зубр» своими руками
В этом абзаце мы кратко рассмотрим основные неисправности шуруповерта, возникающие как в части конструктивных элементов, так и электрической части.
Проверять контакты и электрические цепи инструмента придется в случае, если:
- невозможно включить шуруповерт;
- отсутствует возможность переключения реверсного режима;
- нельзя регулировать число оборотов рабочего органа инструмента в минуту.
Обнаружив в устройстве эти неисправности, первым делом стоит обратить внимание на такой важный элемент, как аккумулятор. В самом простом случае вы отделаетесь банальной зарядкой аккумулятора
В остальных же придется использовать мультиметр для более точного обнаружения проблемы. Измеряется напряжение на батарее аккумулятора. При его несовпадении значений с теми, которые указаны на корпусе, неисправными могут быть либо аккумулятор, либо зарядное устройство. Блок зарядки проверяется с помощью мультиметра. Должна проверяться каждая батарея, входящая в состав аккумулятора. При нахождении неисправных батарей они должны быть заменены на новые аналогичной емкости.
При ремонте кнопки пуска вам понадобятся некоторые знания в области электроники и радиотехники, а именно: умение читать схемы, навыки пайки
Пристальное внимание при разборке этого элемента следует обратить на потемневшие или обуглившиеся контакты, клеммы, при необходимости зачистить их шлифовальной шкуркой. Полная замена системы пуска возможна при невозможности регулировать обороты рабочего органа кнопкой
Это можно наблюдать в том случае, если при различном усилии нажатии на кнопку обороты изменяются не синхронно этому усилию.
Кнопка переключения или реверса при поломке может быть отремонтирована самостоятельно. Процесс ее ремонта аналогичен ремонту кнопки пуска
Следует обратить внимание на состояние контактов и клемм конструкции
Замена и разборка патрона на дрели
В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:
- с конусным соединением;
- с резьбой.
Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме
При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:
- 1,5–13 М12х1,25;
- 1,5–13 1/2 – 20UNF.
Маркировка резьбового патрона
Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.
С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:
- В10;
- В12;
- В16;
- В18.
Маркировка патрона с конусом Морзе
Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.
Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.
На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления
Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.
При разборке патрона следует учитывать, к какому типу он относится. Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы. После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.
Обслуживание дрели
Периодически инструмент требуется обслуживать, менять старые детали, смазывать подвижные части. В этом случае также необходимо узнать, как поменять патрон на дрели. Конусный патрон необходимо развернуть соплом вверх. Его обкладывают деревянными прокладками и зажимают в тиски.
Газовым ключом откручивается гайка и демонтируется подшипник. Вытаскивается шайба. Далее патрон можно достать из тисков. Вручную скручивается регулировочная муфта. Кулачки нужно достать из направляющих.
После демонтажа все детали зажимного механизма нужно осмотреть, изношенные части следует заменить. Далее механизм собирается в обратном порядке. Все подвижные детали смазываются консистентной смазкой.
Как установить патрон
Чтобы патрон установить на дрель, все действия производят в обратном порядке. Если у вас патрон с резьбой, то в первую очередь берём патрон и накручиваем его на резьбу. Далее отверткой закручиваем контрольный винт. Лучше всего на этот винтик, перед тем как вернуть его на место, капнуть герметика или краски, чтобы он сидел покрепче.
Если патрон с конусом Морзе, то тут все легко и просто. Берём конус, вставляем его в гнездо. Далее резким движением ударяем по нему молотком. После насадки, необходимо проверить, крепко ли он зафиксирован. При работе инструментом, в дальнейшем, он осядет ещё больше.
Очень часто, владельцы дрелей, которые постоянно ими пользуются, сталкиваются с разными повреждениями или неисправностями патрона. Обычно износу подвержены части с резьбой или зубчиками. Для ремонта патрона или его замены, каждому владельцу дрели, следует знать, как его снять, а потом поставить на место.
Механические неисправности
К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.
Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.
А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.
Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg
https://youtube.com/watch?v=6j2Kyg
Видео:
N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.
Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.
Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.
Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.
Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.
Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

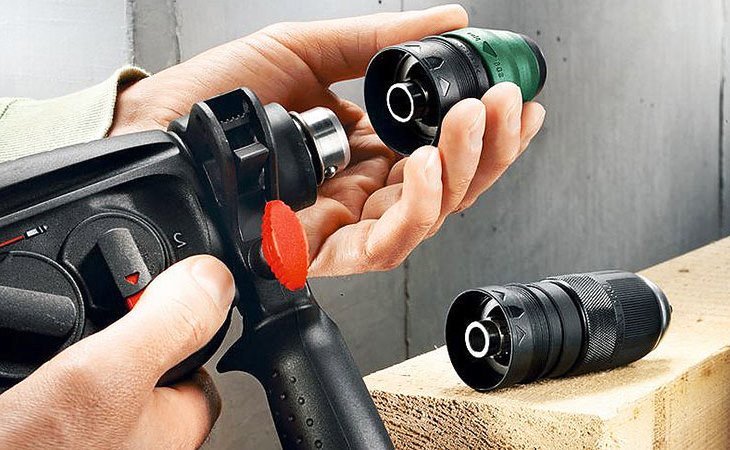

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.
Разновидности патронов
Патрон представляет собой зажимную втулку из закаленной стали и трех идентичных кулачков или лепестков. Центральная втулка носит название «цанга» и является центром патрона. Цанговые патроны используют для крепления сверл, метчиков, фрез. Может использоваться для зажима металлической заготовки в холодном состоянии. В бытовых дрелях встречаются три типа патронов, предназначенные для крепления биты:
Быстрозажимные. Являются одним из популярных типов зажимного устройства. Делятся на одномуфтовые и двухмуфтовые.
В первом варианте фиксирование инструмента происходит вручную поворотом регулировочной гильзы. Часто ее поверхность изготавливают рифленой, что предотвращает скольжение ее по ладони. Имеет блокировочное устройство, которое срабатывает при замене оснастки.
Во втором – нижнюю муфту удерживают рукой в неподвижном состоянии. Другой рукой завинчивают верхнюю муфту по часовой стрелке.
Из минусов нужно отметить, что пластиковые детали быстро приходят в негодность, а также фиксация сверла не является достаточно прочной.
Кулачковые. Устанавливают их на перфораторах и ударных дрелях. Можно использовать в тяжелых условиях эксплуатации. Для крепления оснастки применяется специальный ключ. Недостатком является то, что ключ можно легко потерять. Во избежание этого рекомендуется его зафиксировать на проводе инструмента при помощи изоляционной ленты. В этом случае он всегда будет на виду и при необходимости можно будет им воспользоваться.
Цанговые SDS-патроны. Устанавливались на инструмент, произведенный в конце XX века. Хвостовик конструкции имеет две канавки размерами по 1 см. Сверло вкручивают в крепление и фиксируют стопорными шариками. Также конструкция имеет 4 желобка, половина из которых являются фиксирующими, а остальные 2 – направляющими. После установки происходит блокирование шпинделя.
Если патрон приходит в негодность, могут наблюдаться следующие неисправности инструмента:
- Биение сверла;
- Сверло заклинило;
- Прокручивание патрона относительно вала инструмента;
- Механические повреждения;
- Желание установить более совершенный механизм тоже может стать поводом для замены патрона.
Как правило, большему износу при эксплуатации инструмента подвергаются кулачки. Восстановлению они не подлежат. Основное решение проблемы – замена патрона.
Для того, чтобы заменить патрон на дрели, необходимо знать тип соединения, который используется на инструменте: резьбовое или конусное. Коротко об их особенностях, а также инструкция об извлечении патрона для каждого типа крепления.
Использование разных насадок
Мастер может выполнять шуруповертом большой круг работ. Для каждой из них необходимо использовать определенные насадки. К ним относят:
- крестовые, используемые для закручивания саморезов;
- шестигранные, которые применяются для винтов со специальными выемками на шляпках;
- устройства, используемые при монтаже гаек и болтов;
- трехгранные биты;
- шпицевые образцы;
- сверла, которые применяются для работ по гипсокартону.
Кроме того, многие мастера используют шлифовальные насадки. При покупке такой детали следует определить, с каким патроном ее можно использовать. Это необходимо для более эффективного применения насадки.
Во время замеры шлифовальной насадки вне зависимости от типа патрона следует отключать дрель от сети питания. Это позволяет не допустить появления травм во время работы. Это условие прописано в правилах техники безопасности.
Как только замена сверла будет выполнена, следует перезарядить блок питания. Только после этого можно снова начинать работу. Следует помнить, что зарядка перед работой должна выполняться на 100%. Затем можно протестировать новую биту и шлифовальную насадку.
Классификация патронов
Существуют следующие виды патронов:
- быстрозажимного действия или самозажимное устройство;
- sds-устройства цангового типа;
- кулачковые.
На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.
Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.
На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.
Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.
У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:
Это интересно: Что такое стойка для дрели — сборка держателя своими руками

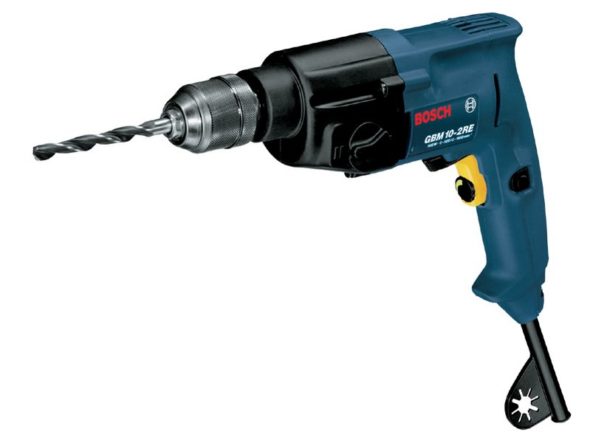

Какую функцию выполняет патрон в дрели
Патрон дрели — это один из основных узлов механизма электродрели. Он служит для передачи вращательного движения от электромотора к рабочему инструменту. В его задачу также входит фиксация сверла таким образом, чтобы при работе соблюдалась максимальная точность сверления отверстий, надёжное крепление и быстрая замена инструмента.
В любых дрелях инструмент закрепляется в зажимном патроне
Крепление патрона на шпинделе электродрели
Собственно, существует два способа крепления:
- конусное сопряжение;
- резьбовое соединение.
Узнать тип крепления можно по маркировке:
- надписи В10, В12, В18 и т. п. характеризуют параметры конуса Морзе, особой формы сопрягаемых поверхностей (всего предусмотрено 9 типоразмеров от В7 до В45); перед этим обозначением маркируют диапазон диаметров хвостовиков свёрл, например, 1−6 В10;
- обозначения типа 1−15 М13×1,3; характеризующего параметры метрической резьбы (диаметр хвостовиков свёрл, диаметр резьбы и её шаг);
- аббревиатуры UNF (полная маркировка аналогична по структуре маркировке метрической резьбы, например, 2−13 мм ½ — UNF, где ½ обозначает диаметр резьбы в дюймах, а число 20 характеризует количество ниток резьбы на длине один дюйм), что обозначает крепление с помощью дюймовой резьбы; этот вид соединения характерен для импортных инструментов.
https://youtube.com/watch?v=Iik_p9jiVOo
Замена патрона дрели своими руками
Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:
достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;
если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы
Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей; если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса. Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене
При необходимости выполняется полная замена разбитого патрона
Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.
Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.
