Как сделать садовые качели своими руками из металла самостоятельно

Тип конструкции

Выбор небольшой – стационарные качели, разборные или подвесные. Вряд ли дерево, оставленное в зиму на участке, прослужит долго. С точки зрения практицизма и разумной экономии на материалах целесообразно остановиться на втором или третьем варианте.

Естественно, о полном демонтаже некоторых типов разборных качелей речь не идет. Те же опоры каждый год в конце сезона из грунта вынимать никто не станет, чтобы весной все делать заново. Но вот о возможности частичной разборки конструкции подумать нелишне.

В этом плане следует грамотно определиться с крепежными элементами и способами соединений составных частей. То, что для сборки мобильной конструкции гвозди однозначно не подходят – понятно. Скобы для ее усиления – также. Оптимальный выбор – металлические пластины (уголки) и саморезы, болты.

Необходимые для работы инструменты, материалы

Инструментов по количеству понадобится много, но все они подразделяются на типы для определенных видов работ. Это работы:

• с металлом;
• деревом;
• измерения и разметки;
• грунтовки и покраски;
• обустройства фундамента;
• расчистки и благоустройства территории.

Большая часть их найдется в домашнем хозяйстве, что-то можно будет взять напрокат, какую-то часть нужно будет купить.

Материалы также считаются в зависимости от модели конструкции. Основой являются: металлические трубы или профиль для каркаса, дерево для сидения, подшипники, краска, грунтовка, составляющие бетона, цепи.

Описание вариантов самостоятельного изготовления качелей

Для начала следует провести подготовку места для того чтобы установить качели из труб своими руками. Территорию разровнять и для устранения вязкости грунта после дождя засыпать щебнем или песком. Можно настелить плиты из искусственной травы. Для стационарных качелей подготовить места для установки опор – вырыть ямы и подготовить материал для изготовления бетона.

Далее идут:

• Изготовление боковых опор.
• Сборка рамы качелей.
• Сборка и крепление сидения.
• Установка навеса.

Обязательным этапом после сборки и крепления будет грунтовка и окраска всех металлических частей изделия. Перед этими работами, желательно нанести преобразователь ржавчины. При этом образуется барьерная пленка, которая остановит агрессивное воздействие окружающей среды.

И самый важный этап, который зачастую игнорируют – это испытание на прочность и надежность всех креплений.

На протяжении всех работ следует применять все меры безопасности для проведения электрических и сварочных работ, а также использовать средства защиты.

Как сварить качели из трубы

Садовые качели из профтрубы делают так. Для рамы берут профильную трубу 40х70мм со стенками 1-2 мм. В этом случае изделие получается надежным, но не выглядит слишком громоздким. Профильная труба хорошо гнется, из нее можно сделать фигурные качели. К тому же она обладает стойкостью к излому и износу, легкая, прочная, устойчива к изменениям окружающей среды, а также имеет оптимальную стоимость. На перегородки и конструкцию сидения можно пустить профиль 15х25 мм.

Трубы разметить и нарезать, кстати, это можно сделать и при покупке, даже удобнее будет доставлять их к месту монтажа. Магазины в большинстве своем оказывают такую услугу.

Раму собирают четко по чертежу. Нужно производить заглушку всех отверстий, чтобы избежать попадания воды в трубы.

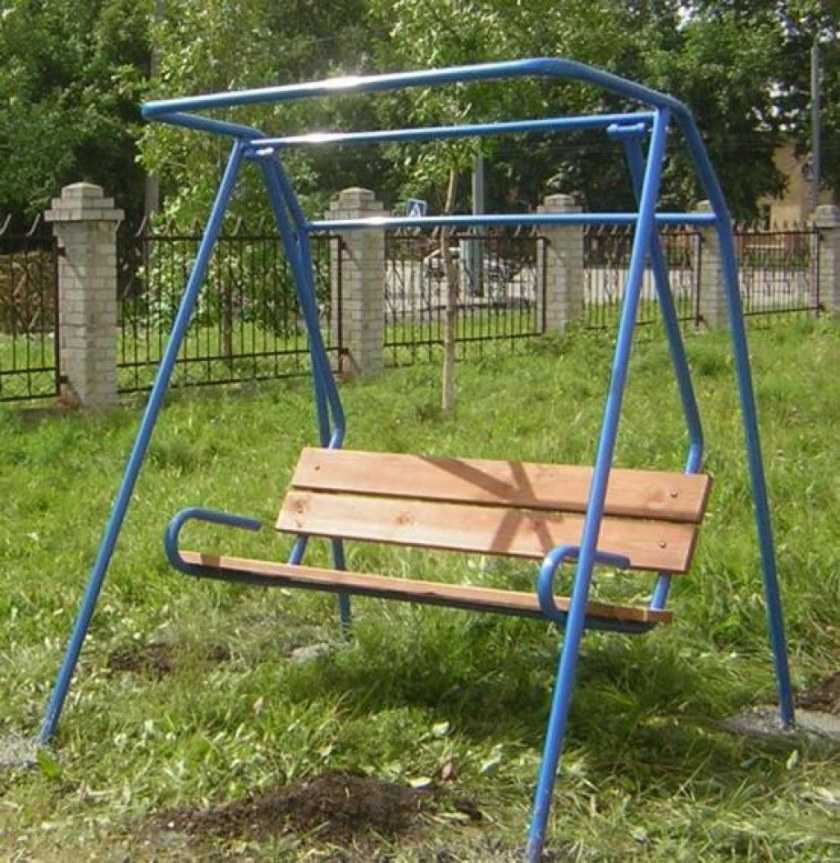

Можно изготавливать самодельные качели из круглых труб. Для таких качелей берут трубы диаметром 70 мм на основной каркас. Вспомогательные стойки и раскосы сваривают из уголков 20 и 40 мм. Для фиксации перекладины идет уголок 63 мм.

Как сделать качели из труб ПВХ

Пластиковые трубы идут на изготовление сидения детских качелей. Сначала делают боковые части сиденья. На них идут отрезки труб и тройники с переходниками. Соединяют боковые части трубами. Через боковины пропускают веревку, для безопасности делают переднюю перекладину. Остается натянуть мягкое сидение и карабинами прикрепить это сиденье из ПВХ труб к любому каркасу. Каркас также можно изготовить из ПВХ.

Для надежности все соединения следует посадить на клей.

Как сделать качели на даче из труб на подшипниках

Шарикоподшипники помогают избавиться от скрипа, избавляет элементы от трения, вследствие чего качели будут служить долго.

Из подручных материалов для подвесов удобно использовать закрытые шарикоподшипники из ступиц ВАЗ 6306. Они хорошо сохраняют смазку и подходят по размерам к трубам 25 мм и 76 мм.

Общее описание конструкции

Для качелей нужны опорные стойки, перекладина, сидение и конструкция крепления. Катаются на них по одному и по двое, и даже по несколько человек. Нужно это учитывать.

Опорные стойки можно изготавливать в разных вариантах соединяя между собой «ноги»:

• Треугольные, напоминающие буквы «Л» или «А». Угол между ног – 30-40 град.
• «П» образные. Обязательны ребра жесткости и распорки.
• В виде буквы «Ж». Очень удобны для устройства тента или крыши.

Сидения можно изготовить любой формы и на разное число посадочных мест.

Предлагаем добавить к конструкции навес, чтобы ни солнце, ни дождь не мешали отдыху

Следует обратить внимание на его высоту, чтобы избежать удара головой при вставании с качелей

Виды, размеры, особенности качелей

Разработаны два варианта сборки металлических конструкций:

• методом сварки;
• при помощи резьбовых соединений.

Сварные качели – самые надежные, однако требуется специальное оборудование и навыки работы. В результате получают надежную конструкцию с гарантией длительного безопасного срока работы.

Сборно-разборный вариант позволяет собрать каркас любому начинающему мастеру. Минусом является способность таких конструкций со временем терять жесткость из-за разбалтывания и ослабления резьбовых соединений. Решением проблемы является применение контргаек и шайб Гровера, которые придадут устойчивость соединений на длительное время.

По методу установки качели делят на:

• Стационарные. Стойки бетонируют в фундамент из бетона. Устанавливают на одном месте на весь срок служб.
• Переносные. Их можно демонтировать и на зиму убрать в помещение.

Высота конструкции в пределах 2100 мм. Она должна быть больше роста человека. Если изготавливаются качели для развлечения, а не для спокойного отдыха, то исходят от роста человека, ставшего ногами на сиденье.

Расстояние между стойками – от 1400мм, расстояние между перекладинами – 1100 мм. Сидение крепят на высоте 400-500 мм от уровня покрытия, а ширину сидения рассчитываю в среднем от 300 до 500 мм на человека.

Для исключения задевания стоек при раскачивании, отступ от них должен составлять 350 мм.

Если рассматривается вариант в виде лавочки, то ее длина не должна быть меньше 1500 мм, с расчетом на то, чтобы была возможность лечь на нее.

Выбор правильного материала

Для каркаса

Как правило, используют уголки или профильные трубы из углеродистой стали. Уголки проще монтировать, однако, у них есть серьезный недостаток — острые края и грани. Если сиденье не приспособлено для сильного раскачивания, а удариться о стойку ему не позволяют жесткие подвесы, края не представляют опасности.

Профильные трубы прочнее. Внутри у них установлены ребра жесткости. Каркас укрепляет внешние стенки и повышает прочность на изгиб. Чтобы согнуть изделие, понадобится трубогибочный станок. Такое оборудование обычно стоит в заводских цехах и ремонтных мастерских.

Производятся изделия с прямоугольными, ромбовидными и закругленными стенками. Лучше использовать детали с круглым либо овальным сечением. Края в местах соединения можно сплющить на станке. Проще монтировать стойки с двумя противоположными прямыми стенками. Две другие стенки у них имеют форму полукруга. Сборные элементы соединяют, прикладывая прямыми сторонами — так они плотнее прилегают друг к другу.

Конструкция и основные элементы качелей

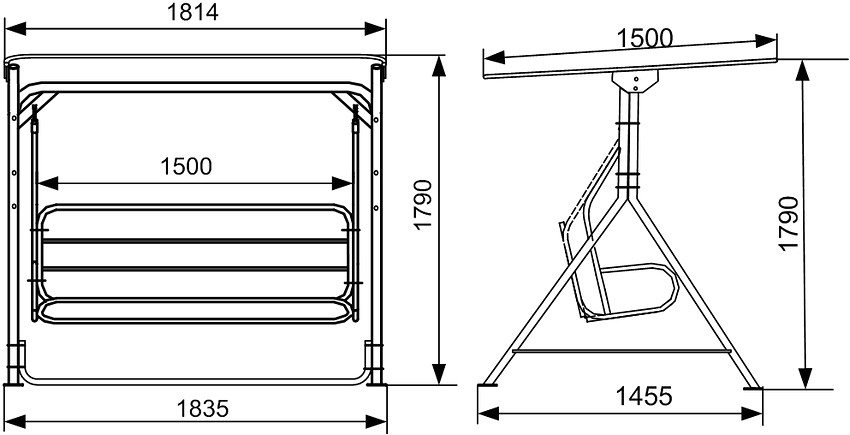

Схема конструкции качелей для дачи

Качели являются неотъемлемым атрибутом дач и загородных домов, создающим атмосферу уюта и романтики. Для хорошего времяпровождения необязательно покупать готовую модель, так как многие из них имеют несложную конструкцию, и их легко изготовить самостоятельно. Но предварительно изучите их устройство.

Все качели отличаются только внешне и состоят всего из нескольких элементов:

• Опорные стойки. Они обеспечивают устойчивость качелей во время эксплуатации. Их закапывают в землю или устанавливают на жесткое основание — бетонированную поверхность, плитку и т.д. В последнем случае конструкцию можно легко переместить на другое место.
• Сиденье. Это посадочное место для пользователя. Изготавливается в широком диапазоне размеров до 2 м длиной. Самые простые представляют собой простую деревянную доску длиной 40-60 см. Сиденья садовых качелей часто делают в виде дивана со спинкой, подлокотниками и подушками.
• Подвесы. Элементы крепления посадочного места к силовому элементу каркаса. Для этих целей используют простые веревки, цепи или металлические прутья. Подвесы из цепи выглядят предпочтительней.
• Навес. Защищает пользователей и подушки на посадочном месте от солнца и дождя. Наиболее популярная форма — односкатная с наклоном назад 10°. Если качели не убираются на зиму, его делают двускатным. Состоит навес из каркаса с натянутым полотном или жестким покровом.
• Подушки. Используются, если место сиденья очень жесткое или сделано из сетки. Их изготавливают со съемными чехлами для удобства стирки и замены.

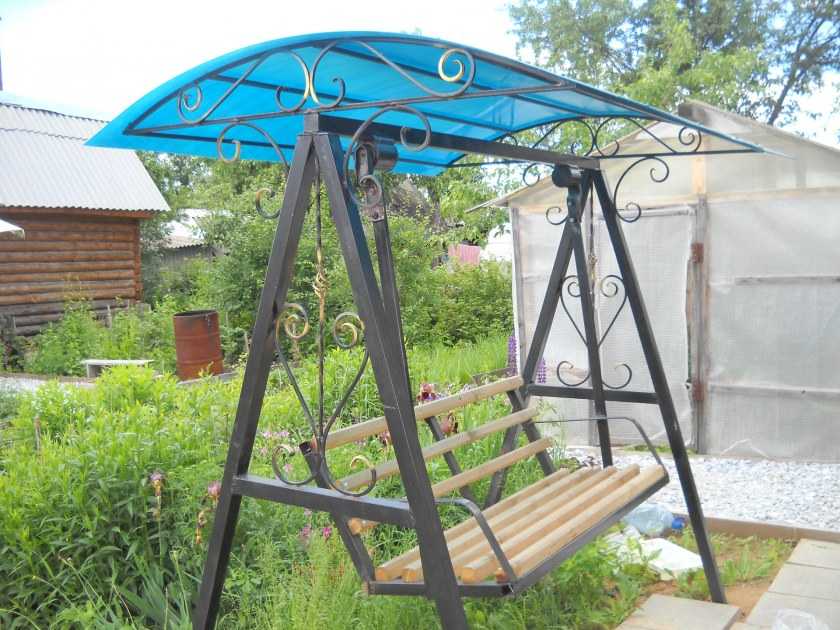

Наиболее распространены схемы качелей в виде буквы «А» с углом в верхней части 30-40°: это простая устойчивая конструкция относительно небольших размеров. П-образные модели дополняются нижней перекладиной и распорками, соединяющими боковые стойки с нижней, но каркас громоздкий, к тому же имеет у основания дополнительные упоры, предупреждающие опрокидывание. Конструкция в виде буквы «Ж» удобна при наличии крыши.

Схема конструкции посадочного места для качелей

От размеров и грузоподъемности посадочного места зависят конструкция стоек, размеры качелей и способ соединения элементов. Поэтому начинать проектирование надо с него.

Необходимо учитывать такие моменты:

1. Сиденье на 2 человек должно выдержать 150-200 кг, на 3-4 — более 250 кг.
2. Минимальная длина посадочного места на одного человека — 40-60 см.
3. Минимальный промежуток между сиденьем и боковыми стойками качелей: 30 см для цепных подвесов, 40 см — для канатов.
4. Удобнее раскачиваться при наличии спинки и подлокотника.
5. Сиденье для качелей крепится с уклоном назад, чтобы снизить мышечное напряжение при раскачивании.
6. Каркас укрепляется ребрами жесткости.
7. Расстояние от земли до сиденья выбирается таким, чтобы можно было без проблем сесть.

При изготовлении детских качелей своими руками помните, что наличие ремней безопасности обязательно. Количество посадочных мест не должно превышать три. Многоместные конструкции удобны при наличии нескольких детей, чтобы не было очереди. Цепи подвеса выбирайте с мелкими звеньями, чтобы избежать защемления

Для детских качелей важно, чтобы ножки ребенка касались земли, иначе он не сможет сесть без посторонней помощи, а также раскачиваться и тормозить. К примеру, при росте до 80 см высота подвеса — 54 см, при росте до 139 см — 86 см.

Сиденье крепится к перекладине разными способами:

• С использованием пружины. К ригелю крепятся металлические скобы. Такой же элемент имеется на цепи. Между ними устанавливают тугую пружину, которая обеспечивает плавность раскачивания.
• Кольцами или скобами. В свою очередь требуется их крепление к перекладине. Подвес фиксируется к кольцам крюком или карабинами.

Дети до 6 лет

Малыши обладают небольшим весом, что позволяет создавать простые с точки зрения конструкции качели. В то же время не стоит забывать о надлежащем уровне безопасности, который должен быть максимально высоким. Для качели этого вида подойдет труба диаметром более 50 мм. Прежде чем приступить к сборке, следует позаботиться о составлении подробного чертежа.

Л-образная конструкция, имеющая высоту от 1,5 до 2 м, в данном случае вполне уместна. Оптимально, если качели будут реализованы в виде переносного варианта, что достигается за счет приваривания квадратного основания.

Далее используется металлический прут, который загибается так, чтобы он принял форму крюка. Длина такой заготовки должна составлять примерно 1 м с учетом того, что около 50 см прута окажется под землей. Для обеспечения приемлемой устойчивости достаточно закрепить качели в четырех точках.

Качели со скамьей на несколько человек

Такой тип качалок для всей семьи оригинально вписывается в планировку участка дачи. Они в огромном ассортименте выпускаются серийно, причем стационарные или переносные конструкции комплектуют навесом (тентом), или делают жесткое укрытие из поликарбоната, древесины. Качели, оснащенные крышей, выгоднее, а элементы из металла не нагреваются на солнце и есть защита от дождей. Дополнительно требуется устраивать противомоскитные сетки. Качели со скамьей, которые рассчитаны на пару-тройку человек, являются типичными моделями для участков сада. Рассмотрим основные конструкционные элементы.

Размеры требуется рассчитывать с учетом модели. Есть пару типов соединения деталей. Предпочтительнее будет сварной тип, потому что винтовое крепление под влиянием вибрационного эффекта при раскачивании раскручивания. Также требуется время от времени подтягивать гайки и болты. По чертежу садовых качелей из металла, своими руками требуется просверлить отверстие в перекладине, в него вставить болт, в которому будет прикреплена рым-гайка. Посредством соединительного кольца подвешивают скамейку, и соединение время от времени смазывают, чтобы не было повреждений механизма, а также скрипа.

Выстраивание железных качелей начинают с монтажа каркаса, и для переносных конструкций будет правильно сделать соединительную раму из металлического профиля по нижнему каркасному периметру. Стационарные – требуется вкапывать в землю на глубину 0.5-0.6 метра, а после бетонируют. Все элементы из металла конструкции обрабатывают посредством составов, препятствуют образованию ржавчины, а после окрашивают.

П-образные качели

Изготовление качели своими руками

Пошаговую инструкцию по строительству можно рассмотреть на примере простейшей качели из дерева:

• Перед началом работ необходимо заготовить 4 бруса длиной 3 метра, и сделать из них две конструкции в форме буквы Л. Угол соединения брусков составляет 50 градусов.
• Обязательно следует сделать ровные поверхности для опорных конструкций.
• На границе нижней и средней трети длины опор делаются деревянные затяжки по две на каждую сторону.
• Полученные опоры соединяют поперечной перекладиной из крепкого материала (можно использовать дубовые брусья).
• «Ноги» каркаса вкапывают в грунт на глубину до 60 см.
• Непосредственно скамью изготавливают по принципу обыкновенной лавочки с высокой спинкой.
• В перекладины спинки и подлокотников монтируют рым-болты достаточного размера и прочности. Такие же болты закрепляют на верхней перекладине.
• Подвешивают скамью на толстую прочную цепь и крепят к верхнему брусу.

Заключительный этап строительных работ – это декоративная отделка качелей: покраска, вскрытие лаком, формирование рисунка (при наличии навыков резьбы по дереву).

Сочетания цветов

Стилисты советуют учесть такие нюансы:

• направление в интерьере;
• сочетание оттенков;
• освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками. Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской. Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Каркас «гнезда»

Необходимая опора для качелей своими руками из металла изготовляется в следующей последовательности.

1. Оформляются опоры как буква А (две штуки).
2. Боковые стойки надежно монтируются.
3. К верху боковых опор приваривается стальная труба.
4. Тросы (канаты, цепи) крепятся к перекладине. Во избежания истирания следует подложить прокладки.
5. К сиденью-гнезду прикрепляются застежки-карабины, к которым затем присоединяются тросы.
6. Железные детали качелей покрываются краской.

Закончив работу, необходимо провести проверку надежности и прочности всей конструкции. В сиденье помещается груз до полутора центнеров и начинается его раскачивание. Так можно проверить надежность плетения «гнезда», натяжение тросов и определить необходимый зазор между сиденьем и землей.

Делаем своими руками

Cмотрите также Как сделать кресло из фанеры своими руками в домашних условиях

Если заранее подготовить чертежи, вам будет значительно проще выполнять всю работу.

Мы рассмотрим 2 варианта, как можно на основе ПВХ труб сделать себе оригинальное и практичное подвесное кресло.

• С плетением . Суть в том, чтобы взять пару колец для основы, и сплести вокруг них кресло;
• С чехлом . Здесь уже каркас будет помещен внутрь мягкого чехла. Для тех, кто не знаком с техникой макраме, например, этот вариант намного проще.

Но первым делом нужно определиться с размерами. Подумайте или посмотрите на других чертежах, трубы какого диаметра вам нужны. Вопрос в том, как получить точный диаметр. Ответ есть.

Расчеты элементарные. Потому с этим проблем возникнуть не должно.

Далее не менее важно понять, как трубу согнуть. ПВХ и полипропиленовые трубы просто так вручную сгибать нельзя

Они тогда теряют свои свойства. Здесь есть такие варианты:

• воспользоваться специальными инструментами для гибки пластиковых труб;
• нагреть материал, после чего придать ему нужную форму;
• засыпать внутрь горячий песок, и выгнуть трубу в круг.

Соединить 2 конца не сложно. Можно использовать какие-то вставки в виде отрезка дерева. Также применяется специальный клей. Но объективно лучшим решением станет втулка вместе со сваркой.

Плетеное кресло

Чтобы сплести подвесное кресло на основе пары колец из труб, необходимо взять:

• 2 кольца диаметром около 70 и 110 см;
• примерно 800-900 метров шнура;
• 12 метров строп;
• 2 деревянные штанги;
• пару толстых шнуров;
• рулетку;
• ножницы и пр.

Ширину шнура берите от 4 мм и более. Диаметр труб лучше использовать не меньше 35 мм. Чем толще трубы, тем больший вес они смогут выдержать.

Далее нужно сделать следующее:

• Соединить два обруча с помощью обмотки с одной стороны, хорошо натягивая шнур. Именно здесь в дальнейшем будут находиться ваши ноги. Внизу идет кольцо меньшего диаметра, вверху большего;
• Сами трубы по всей протяженности также стоит обмотать несколькими слоями для мягкости и декоративности;
• После этого начинается процесс плетения основы (сиденья) методом макраме. Орнамент выбирайте сами;
• Далее нужно изготовить спинки. Верхнее кольцо будет находиться в поднятом состоянии, примерно на 45 градусов. За счет разницы в расстоянии между нижними и верхним кольцом образуется пространство для плетения спинки.

На завершающем этапе крепятся стропы, и конструкция подвешивается.

Кресло с чехлом

Если вы далеки от техники плетения, тогда можно воспользоваться другим методом. Здесь задача значительно проще. Тканевый чехол позволит получить мягкое, но в то же время прочное подвесное кресло.

Здесь необходимо взять:

• один прочный обруч диаметром 90-100 см;
• отрезок прочной ткани;
• тесьму;
• пряжки из металла;
• около 8 метров стропы;
• металлическое кольцо для подвешивания;
• машинку для шитья;
• ножницы, иглы и пр.

Нельзя сказать, что тут все предельно просто. Есть свои нюансы.

Процесс изготовления подвесного кресла с тканевым чехлом можно описать следующим образом:

• Из ткани нужно сделать чехол. Сначала вырежьте пару квадратов одинаково размера, сложите их в 4 раза, и вырежьте круг;
• Прогладив круги, вырежьте отверстия под стропы;
• Далее элементы соединяются между собой. Сшивая круги, обязательно оставьте место, чтобы затем вставить кольцо;
• Сделав чехол, выверните его на лицевую сторону, сделайте отступ с каждого края по 5 см;
• Установите внутрь чехла кольцо, а затем сшейте прочными нитями;
• Чехол следует наполнить синтепоном. Либо любым другим материалом на ваш выбор;
• Монтируются стропы, и с их помощью конструкция подвешивается. Можно к потолку, к дереву, балке в частном деревянном доме и пр.

На этом процесс изготовления можно считать завершенным.

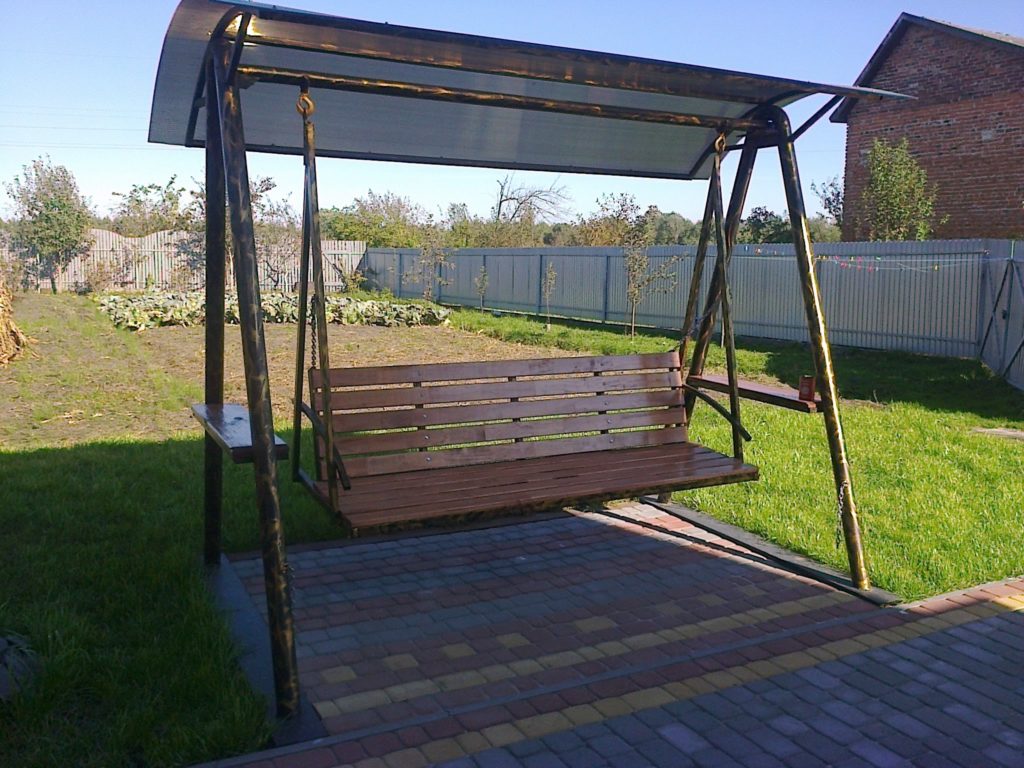

Садовые качели в виде лавочки

Составляя чертежи такой конструкции, следует исходить из того, что ширина посадочного места для одного человека должна быть не менее 0,5 м. Высота лавочки над землей выбирается такой, чтобы было удобно отталкиваться ногами при качании. Она может качнуться вбок, поэтому чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м. Высота стоек над землей выбирается 1,7 — 2,5 м в зависимости от способа качания — сидя или стоя. Для лавочки делается отдельный чертеж с указанием размеров и угла наклона спинки.

Ширина посадочного места для одного человека должна быть не менее 0,5 м

Подготовка материалов

Чтобы качели для нескольких человек были прочными, но не громоздкими, их делают из профильных труб. Для постройки потребуются:

• профиль с шириной стенки 40 — 70 мм и толщиной 1 — 2 мм (зависит от количества людей) для стоек и перекладины;
• прямоугольные трубы сечением 15 — 20 мм для изготовления перемычек, каркаса для скамейки;
• деревянные бруски 30×30 мм для обшивки лавочки, но подойдет 20×50 или 30×70;
• веревка, цепь или иной подвес, способный выдержать 250 — 300 кг;
• 6 рым-болтов с гайками и граверными шайбами для подвешивания сиденья;
• краска по металлу и лак для покрытия деревянных брусков.

Чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м

Пошаговая инструкция

Сборка качелей с А-образными стойками производится следующим образом:

1. Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними — 2,1 м.
2. Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
3. Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
4. К вершинам стоек, разнесенных на 2 м, приваривается перекладина. Ее концы выступают на 50 мм с обеих сторон.
5. Для скамейки нарезаются деревянные бруски длиной по 1,5 м, ошкуриваются и покрываются лаком.
6. На приготовленный каркас лавочки с приваренными креплениями для подвески их крепят болтами с шагом 20 — 25 мм. Расстояние между брусками в зависимости от их размера можно увеличивать или уменьшать.
7. Готовое сиденье подвешивается к перекладине с помощью рым-болтов, закрепленных в просверленных в ней отверстиях.
8. На расчищенной площадке выкапываются 4 ямки глубиной 0,45 — 0,5 м.
9. Для заливки подготавливается бетонная смесь из цемента, песка и воды в пропорции 1:2:3.
10. Дно ямок засыпается песком слоем в 10 см, устанавливаются опоры. Свободное пространство заполняется камнями и заливается бетоном.
11. Качели испытывают в действии через 3 — 4 дня, когда бетон полностью затвердеет.
12. Если недочетов не обнаружено конструкция окрашивается.

Базовые требования

Прежде чем приступить к работе, необходимо ознакомиться с рядом требований, соблюдение которых позволит создать качественный продукт. Поскольку качели садовые считаются довольно травмоопасными, необходимо как следует позаботиться о том, чтобы никакие курьезные ситуации не омрачили отдых. Все элементы должны быть надежными. А во время эксплуатации нельзя, чтобы рядом находились предметы, способные стать преградой для максимального хода качелей.

Как правило, качаться любят дети. Но порой и взрослые не прочь отдохнуть после тяжелых трудовых будней. Решая вопрос, как сделать качели, обязательно следует предусмотреть высокую грузоподъемность и максимальную динамическую нагрузку. Наличие прочного каркаса для качелей является важным условием безопасности.

В зависимости от того, где будут установлены качели, выбирается, из чего их делать. Чаще всего они используются на даче в саду, на открытом воздухе. Стройматериалы, соответственно, должны обладать устойчивыми к атмосферным явлениям характеристиками. Тогда они прослужат долго. Не следует забывать и о внешнем виде. Для того чтобы придать сделанным своими руками садовым качелям аккуратный вид, нужно выбирать материалы, за которыми легко ухаживать.

Проанализировав все требования и определившись с параметрами, можно выбирать тип изделия. По способу установки выделяют:

1. Мобильные. Если точного места для их монтажа не существует, то лучше остановить свой выбор на переносной модели на дачу. Тогда качели можно будет переставлять в любое удобное место.
2. Стационарные. При создании качелей своими руками место установки определяется один раз, оно остается неизменным на протяжении всего срока эксплуатации.

По принципу устройства различают:

1. Подвесные. Сиденье крепится к раме посредством подвесов.
2. Каркасные. Характеризуются цельным каркасом, сваренным из труб либо сделанным из деревянных балок.

Что же касается стройматериалов, то наиболее популярными являются садовые качели своими руками из металла, дерева либо их комбинирования. Все вышеперечисленные конструкции соответствуют требованиям в той или иной степени. Однако если на первое место ставить безопасность, то лучшим вариантом станут стационарные каркасные качели из металла. Они по отношению к другим вариантам обладают большей устойчивостью и грузоподъемностью.

Мобильные

Стационарные

Подвесные

Каркасные

Садовые качели из дерева своими руками: фото и чертежи, размеры и модификации

Если вы приняли решение заняться созданием качелей на дачном участке самостоятельно, в первую очередь стоит определиться с типом конструкции, которую желаете установить, и определить подходящее место для ее размещения. Чтобы облегчить и ускорить этап проектирования и подготовки, используйте фото качелей для дачи своими руками из дерева, чертежей которых немало в сети интернет.

Чертеж деревянных качелей оптимального размера для одного человека

Разновидности качелей садовых своими руками из дерева

Классификация садовых качелей достаточно обширна. В этом случае представлены основные виды конструкций:

семейные – имеют высокую вместительность. В основе конструкции лежит длинная скамейка, которая исполняет роль большого сидения, которое способно одновременно вместить до 5 человек. В большинстве случаев качели этого вида оснащаются собственным навесом, защищающим от солнечных лучей и непогоды;

На качелях семейного типа могут с комфортом разместиться 3-5 человек

детские – конструкции могут иметь значительное количество модификаций. Чаще всего основными составляющими такого изделия являются опоры, небольшое сидение и крепежные детали

Важно при этом обеспечить полноценный уровень безопасности для ребенка. Для этих целей в конструкции должны быть предусмотрены защитные элементы, которые предотвратят падение малыша. К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

Оригинальные детские качели из дерева в виде лошадки

переносные – изделия с компактными размерами и облегченным весом. Эти характеристики позволяют не только перемещать качели по участку, но и складывать их в машину для перевозки в другое место на время отдыха. Как правило, закрепление таких изделий осуществляется на ветку дерева или же на предварительно изготовленную опору.

Переносные качели можно переставлять в любое место участка, в зависимости от погодных условий

Выбор места для размещения детских качелей своими руками из дерева

Любой тип строительства, который осуществляется на территории загородного земельного участка, начинается с этапа проектирования и выбора соответствующего места.

Простые детские качели, изготовленные с использованием деревянной доски и каната

По мере возможности следует подбирать на приусадебной территории участок с ровной поверхностью. Желательно, чтобы эта зона была укрыта от солнца и атмосферных осадков. Идеальное место для создания качелей – участок под деревом, куда падает густая тень. Допускается выполнение монтажа на крыльце, защищенном навесом.

Все эти условия напрямую влияют на уровень комфорта эксплуатации, так как садиться на сидение качелей, раскаленное под солнцем, неприятно и неудобно. А беспрепятственное воздействие дождя может повредить конструкцию.

Размещая в саду детские качели, необходимо обеспечить достаточно места для раскачивания

Стоит также брать во внимание тот факт, что по мере передвижения солнца по небосводу, тень, отбрасываемая деревом или другими объектами, будет перемещаться. Для монтажа следует подбирать такое место, где тень будет стоять в полуденное время. В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние

В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние.

Чертежи и фото садовых качелей своими руками из дерева для дачи

Если говорить об универсальных конструкциях, то качели подвесного типа, устанавливаемые на опоры А-образной формы, станут настоящим объектом отдыха для всей семьи. Причем устанавливать их можно как на больших дачных участках, так и в маленьких садах у дома. А сам процесс не затратный в отношении ресурсов времени и усилий.

Конструкция кресла-качелей с мягким чехлом-подушкой

Список обязательного для работы инструментария должен включать:

• рулетку и карандаш (рулетку можно заменить мерной лентой);
• лобзик механического типа или электрический;
• дисковую пилу;
• ножовку;
• угольник для измерений углов (комбинированного типа);
• стропильные штифты;

Качели-кровать, изготовленные своими руками

• проверочный угольник;
• пильные козлы;
• рейсмус и рубанок;
• молоток, отвертку, струбцины, гаечные ключи;
• стамеску (25 мм);
• электрическую дрель с набором сверл (10, 8 и 4,5 мм);
• брусок для шлифовки.

Простые деревянные качели для детских игр на свежем воздухе

Качели в тихом уголке сада позволят наслаждаться ароматами зелени

Садовые качели в виде лавочки

Составляя чертежи такой конструкции, следует исходить из того, что ширина посадочного места для одного человека должна быть не менее 0,5 м. Высота лавочки над землей выбирается такой, чтобы было удобно отталкиваться ногами при качании. Она может качнуться вбок, поэтому чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей 0,25 м. Высота стоек над землей выбирается 1,7 2,5 м в зависимости от способа качания сидя или стоя. Для лавочки делается отдельный чертеж с указанием размеров и угла наклона спинки.

Подготовка материалов

Чтобы качели для нескольких человек были прочными, но не громоздкими, их делают из профильных труб. Для постройки потребуются:

• профиль с шириной стенки 40 70 мм и толщиной 1 2 мм (зависит от количества людей) для стоек и перекладины,
• прямоугольные трубы сечением 15 20 мм для изготовления перемычек, каркаса для скамейки,
• деревянные бруски 30×30 мм для обшивки лавочки, но подойдет 20×50 или 30×70,
• веревка, цепь или иной подвес, способный выдержать 250 300 кг,
• 6 рым-болтов с гайками и граверными шайбами для подвешивания сиденья,
• краска по металлу и лак для покрытия деревянных брусков.

Пошаговая инструкция

Сборка качелей с А-образными стойками производится следующим образом:

1. Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними 2,1 м.
2. Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
3. Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
4. К вершинам стоек, разнесенных на 2 м, приваривается перекладина. Ее концы выступают на 50 мм с обеих сторон.
5. Для скамейки нарезаются деревянные бруски длиной по 1,5 м, ошкуриваются и покрываются лаком.
6. На приготовленный каркас лавочки с приваренными креплениями для подвески их крепят болтами с шагом 20 25 мм. Расстояние между брусками в зависимости от их размера можно увеличивать или уменьшать.
7. Готовое сиденье подвешивается к перекладине с помощью рым-болтов, закрепленных в просверленных в ней отверстиях.
8. На расчищенной площадке выкапываются 4 ямки глубиной 0,45 0,5 м.
9. Для заливки подготавливается бетонная смесь из цемента, песка и воды в пропорции 1:2:3.
10. Дно ямок засыпается песком слоем в 10 см, устанавливаются опоры. Свободное пространство заполняется камнями и заливается бетоном.
11. Качели испытывают в действии через 3 4 дня, когда бетон полностью затвердеет.
12. Если недочетов не обнаружено конструкция окрашивается.

Заключение

Надеемся, что наши пошаговые инструкции, чертежи и рекомендации помогут вам в работе. Не забывайте регулярно обрабатывать металлические элементы от коррозии, а сиденья из древесины – защитными пропитками. Тогда качели прослужат вам не один десяток лет.

Не забудьте поставить «лайк» и подписаться на наш журнал, чтобы не пропустить наиболее интересные материалы.

Напоследок предлагаем посмотреть ещё один мастер-класс по изготовлению своими руками качелей из металла с изогнутыми перилами для сада:

Watch this video on YouTube

Предыдущая ПостройкиТуалет для дачи своими руками: пошаговая инструкция возведения такой нужной постройки
Следующая ПостройкиНе самая популярная постройка, а зря: летний душ своими руками

Похожие записи:

Как сделать холодильник своими руками? Как проверить тиристор и симистор ку202н мультиметром: во всех подробностях Водостоки для крыши своими руками из подручных материалов Размер осб листа стандартный: характеристики и свойства Шаблон cardboard для картонных vr очков виртуальной реальности Поделка танк: мастер-класс с фото и описанием, как сделать необычную поделку для детей
