Содержание
Плетеная медная лента
Наиболее эффективным способом удаления припоя с плат является тот, при котором используется оплетка, то есть плетеная из медных проводов лента. Ее можно изготовить самостоятельно, сняв с экранированного провода и порезав на отрезки нужной длины, а можно приобрести в магазине.
В продаже имеется множество вариантов этого приспособления.
В большинстве случаев оплетка, покрытая флюсом, смотана в моток на пластиковой бобине. Иногда такая бобина заключена в пластмассовый корпус со специальным отводом для более удобного использования оплетки.
Изделие может обозначаться по-разному – нить для снятия припоя, паяльная лента, оплетка для выпайки. В любом названии это, как правило, один и тот же материал, позволяющий быстро и эффективно снять припой с платы.
Коротко о главном
Многие мастера хоть раз сталкивались с пайкой деталей. Непосредственно перед нанесением припоя на плату наносят флюс, который помогает в дальнейшей работе, но от которого остаются следы на плате. Их можно оставить, они не мешают работе (речь идет о малоактивных флюсах), но приятнее смотреть на аккуратную плату.
Для смывки я использовал медицинский спирт
Сперва нанес зубной щеткой и слегка потер, потом осторожно убирал тряпкой с микрофиброй. Это не очень удобный вариант, после него остаются следы размазанного флюса
Лучше капнуть спирт на микрофибру, приложить к месту и немного потереть. Флюс растворится и сразу впитается.
Вопрос
Лужение паяльника
Что такое лужение паяльника? Это когда на жало паяльника наносится припой, который покрывает медное основание жала для того, чтобы оно не сгорало при работе паяльника и было способно отдавать припой.
Медные жала
Лужение нужно делать только в том случае, если жало медное.
Медные жала перед нагревом зачищают либо надфилем либо наждачной, чтобы удалить старые окислы и выгоревшую поверхность.
Далее, медное жало паяльника окунают в припой с добавлением канифоли (или флюса) и таким образом паяльник залуживается и становится пригодным к работе.
Необгораемые вечные жала
Если у вас «вечное жало» с покрытием — его нет нужды залуживать как медное.
Главное правильно с ним обращаться, вовремя чистить и не делать грубых ошибок.
Медные жала хоть и обладают лучшей теплопроводностью, но со временем, они начинают терять форму и выгорать. А вот «вечные жала» имеют покрытие, которое защищает металлическое основании жала от деформации и выгорания.
Преимущества у вечного жала очевидны, но не все даже опытные радиолюбители хотят работать с ними.
Что нельзя делать с вечными жалами
Например, категорически нельзя необгораемые жала чистить от нагара надфилями или наждачками.
Да, вы удалите частично нагар от воздуха и старого припоя, но вы повредите покрытие жала. И со временем, оно будет хуже принимать припой, а то и вообще покроется полностью черными окислами.
Как подготовить паяльник к работе
Итак, чтобы правильно подготовить паяльник с вечным жалом нужна губка для снятия припоя.
Или подойдет хб тряпка смоченная водой.
А также подойдет обычная вата, свернутая в комочек. Она хорошо убирает припой. И это все что нужно, если на паяльнике мало нагара.
Включите паяльник или станцию в сеть и дождитесь нагрева жала.
Если на жале есть старый припой — уберите его при помощи влажной губки или тряпки.
Причем убирайте не долго, а быстро, всего за пару движений. И сразу же наносите свежий припой на чистое жало.
Спешка связана с тем, что поверхность жала быстро покрывается окислами из-за воздуха под воздействием высокой температуры нагревателя.
На фото вы можете увидеть маленькую черную точку на поверхности жала.
Это первые окислы, которые постепенно перейдут в большие черные пятна, к которым не будет липнуть припой.
Поэтому, не медлите и сразу же добавьте припой на паяльник.
Если вы используете новое жало, то оно сразу начнет обгорать, поэтому сразу добавляйте свежий припой на жало.
Как сделать самому
Оплетка для снятия является расходным материалом и должна быть в арсенале каждого электрика, занимающегося изготовлением и ремонтом электронных модулей.
Но иногда возникает ситуация, когда ни оплетки, ни подходящего экранированного провода под рукой нет. Тогда можно сделать подобное приспособление из любого медного гибкого многожильного провода с тонкими волосками.
Для этого нужно снять изоляцию с провода и немного закрутить волоски, чтобы собрать их в пучок.
Оплетка, производимая промышленностью, уже, как правило, покрыта флюсом, и необходимость дополнительного смачивания исчезает. Работать таким материалом, конечно же, удобнее. Отрезки с собранным припоем можно не выбрасывать, а использовать впоследствии для лужения контактов.
Способы демонтажа
В некоторых случаях для демонтажа допускается использовать паяльный фен, который, нагревая большую площадь, расплавляет припой на всех контактах. Но пользоваться феном бывает неудобно при тесном монтаже. Существует возможность разогреть припой на ножках соседних компонентов.
Идеальным будет демонтаж, при котором контактные площадки останутся чистыми и облуженными. Иногда применяют механические и химические способы.
Для аккуратного снятия припоя с платы лучше воспользоваться паяльником. При этом возможно несколько вариантов:
- снять припой непосредственно на жало паяльника;
- воспользоваться оловоотсосом, чтобы удалить лишний припой;
- снять при помощи оплетки.
Механически удалить припой можно при помощи напильника, надфиля. Такой способ быстрый, но грубый. При использовании химического способа происходит растворение припоя агрессивными материалами, например, какими-либо растворами кислот.
Иногда для очистки платы применяют сжатый воздух, которым сдувают лишний материал. Но этот способ используется редко, так как он груб и даже довольно травматичен.
Из чего состоит и какой бывает
Оплетка состоит из прутка тонких медных проводков, которые легко забирают на себя разбавленный припой с флюсом при нагреве.
Грубо говоря, это просто обычный многожильный провод без изоляции.
Оплетки выпускаются разного диаметра. Чем больше детали — тем больше диаметр оплетки понадобится и наоборот.
А некоторые производители добавляют в оплетку флюс, чтобы не было необходимости добавлять его, когда надо убрать лишний припой. Это очень удобно и практично.
Чем её заменить
Как уже было сказано выше, оплетка – это просто пруток тонких медных проволок. И ее можно заменить обычным многожильным проводом. Но многожильные провода, как правило, не состоят из таких медных проводков, которые используются в оплетке. Многожильные провода – не самая лучшая замена оплетке.
Чем меньше провод – тем проще его залудить. И именно поэтому в оплетках используются прутки, состоящие из тонких медных проволок. Они намного лучше забирают припой, чем обычные провода.
Лучшая замена оплетке – это медные экраны от коаксиальных кабелей. Эти экраны состоят из тонких проводков, которые легко забирают на себя припой.
Ошибка №10 Излишки припоя.
Бывает, что
при пайке электронных плат можно случайно переборщить с припоем. Либо
элементарно перепутать место пайки.
Что в этом
случае делать? Казалось бы, все просто. Достаточно заново разогреть место и
убрать все излишки олова.
Однако проделывать эту процедуру при помощи одного лишь паяльника не всегда безопасно. Дело в том, что такая чистка занимает много времени, и каждый раз касаясь компонента, вы разогреваете участок пайки все сильнее и сильнее.
В конечном итоге у вас выгорит кусочек платы, а дорожки просто расплавятся.
Кто-то советует
в этом месте по возможности цеплять “крокодильчик”, который должен забирать
излишки тепла на себя.
А что делать, если на плате не одна точка пайки, а несколько в ряд?
Чтобы безопасно выпаять длинный компонент, профессионалы рекомендуют использовать оплетку.
Это что-то вроде медной косички с флюсом внутри. Прикладываете ее в нужную точку, сверху придавливаете паяльником и не спеша протягивать вдоль.
При этом она впитает в себя все излишки припоя, освобождая место пайки. Есть еще и специальные оловоотсосы, но эти приспособы для тех, кто постоянно и профессионально занимается пайкой.
Для всех остальных достаточно будет и косички. В качестве нее можно приспособить медную оплетку от экранированного провода (антенный или телевизионный кабель РК).
Только перед использованием обработайте «сеточку» жидкой канифолью.
Источники — AmperkaRu, AlexGyver
Снятие на жало и с помощью оловоотсоса
Чтобы снять припой на жало паяльника, необходимо тщательно очистить его и покрыть флюсом. Тогда, при расплавлении припоя на контактных площадках, последний налипнет на жало, и площадка очистится.
Такой способ не очень удобен тем, что за один раз позволяет собрать лишь небольшое количество материала, а потом жало снова придется чистить.
Оловоотсос – инструмент, конструктивно состоящий из трубки с подпружиненным поршнем. С одного конца трубки находится всасывающее устройство. Перед началом работы поршень вдавливается в трубку и фиксируется при помощи кнопки.
Чтобы снять припой с контактов, необходимо его разогреть паяльником и приблизив всасывающее устройство оловоотсоса, освободить поршень, нажав на кнопку.
Поршень, двигаясь под действием пружины, создаст разрежение в трубке, которое затянет внутрь ее расплавленный припой. Чтобы извлечь собранное олово, достаточно разобрать корпус оловоотсоса.
Что нужно для пайки BGA
Паяльная станция (фен и паяльник), припой (bga паста или шары), пинцет, изопропиловый спирт (или бензин калоша), оплетка для снятия припоя, термоскотч и трафареты. Еще понадобится нижний подогрев и инструменты для удаления компаунда с платы (химикаты, острые пинцеты и лезвия).
Какие бывают трафареты
Трафареты бывают очень разные.
Шаг между контактами, диаметры шариков и их уникальное расположение могут потребовать свой уникальный рисунок. Иногда они продаются как отдельно друг от друга, так и в сборке. Например, для iPhone разных моделей продаются прямоугольные трафареты сборники, где есть все необходимые рисунки.
Есть универсальные, у которых нет «рисунка» и ими можно накатывать разные микросхемы.
На фотографии сверху расположен трафарет для процессора iPhone. Он универсален, и отлично подойдет для MTK процессоров.
Универсальные трафареты подходят только в том случае, если шаг и диаметр шариков совпадает и нет хаотичного расположения. То есть, контакты должны быть прямолинейными, но если контакты находятся чуть-чуть не по прямой линии, то тут такие трафареты не особо помогут. Специализированные же имеют рисунок, и ими легче наносить шарики.
Еще к трафаретам предъявляются высокие требования качества. Они не должны быть гнутыми, мятыми, иметь большие царапины, резко гнуться от небольшого нагрева. Также имеет значение качество отверстий. Они должны быть строго по рисунку BGA, одинаковых размеров и без перекосов.
Припой
Есть два основных типа припоя для накатки шаров.
Паяльная паста
Паяльная паста — это тоже самое, что и обычный припой с флюсом. Только она имеет пастообразную форму.
В этой пасте содержится флюс и микроскопические шарики из припоя.
Преимущества пасты:
- Пасту удобно наносить на трафарет;
- Не требует много места для хранения;
- Можно использовать на любом трафарете;
- Позволяет восстанавливать оторванные контакты на микросхеме и плате
Недостатки пасты:
- Шары получаются не одинаковых размеров;
- Паста со временем высыхает (можно, конечно, разбавить с другим флюсом, но у нее уже не будет прежних свойств);
- Шары можно получить только с использованием трафаретов;
- Большой расход для крупно габаритных микросхем.
Из популярных — можно использовать пасту от производителя Mechanic. Самые ходовые и популярные — это XG30 и XG50. Продается в небольших баночках (есть разные размеры) и шприцах.
Температура плавления от 180 ℃. Хранится при температура от 0 ℃ до +10℃. Кстати, шарики в этой пасте начинаются с диаметром от 25 микрон (а в некоторых баночках и от 20). Такой диаметр шариков в домашних условиях трудно сделать, поэтому самодельные пасты уступают заводским.
Готовые шарики
Готовые шарики продаются разных диаметров. Бывают как 0,15 мм, так и 1 мм.
Преимущества готовых шаров:
- Их проще паять, чем паяльную пасту (именно паять, а не наносить);
- Возможность нанесение шаров без трафарета (каждый шарик отдельно припаивается на микросхему);
- Одинаковые размеры шаров, по сравнению с пастой;
- Лишние шарики после накатки можно использовать повторно/
Недостатки готовых шаров:
- Нужно покупать много шариков разных диаметров, поэтому итоговая стоимость будет выше, по сравнению с пастой;
- Неудобное нанесение шариков на трафарет, их нужно перебирать и отсеивать лишнее;
- Требуется дополнительный флюс.
Выбор зависит в целом от потребностей и навыков. Кому-то проще будет с пастой. А при ремонте ПК, пасты будет мало, поэтому шары будут экономичнее. Все зависит от ситуации.
Какой паяльный флюс выбрать для BGA
Лучше всего подойдет пастообразный или гелевый флюс. Не пытайтесь паять жидкой канифолью или жиром. Канифоль и жир слабо распределяют температуру по шарикам, и еще начинают кипеть при нагреве. А это большой риск, поскольку микросхема может подскочить из-за большого парообразования. И в таком случае шарики слипнуться.
Из бюджетных вариантов подойдет RMA 223 или его высококачественные клоны. Не покупайте дешевые подделки, которые стоят меньше 4$. Они плохо смачивают припой.
Отечественный вариант флюса для BGA — Interflux (интерфлюкс) IF 8300.
Если позволяет бюджет, то можно попробовать Martin HT00.0017.
Инструменты для пайки серебра
Виды припоя для серебра
Крайне важно выбрать подходящий припой для серебра. В качестве припоя нельзя использовать лом серебра, так как припой должен обладать меньшей температурой плавления, чем материал, который предполагается спаять
Справка:
Температура плавления серебра составляет +960 градусов по Цельсию.
Для такого тугоплавкого металла необходим особый припой. Как правило, это сплавы серебра с другими металлами. Такие сплавы приближаются к серебру по надежности, прочности и устойчивости паяного соединения к коррозии.
Чем больше процентное содержание серебра, тем более прочным считается припой. В зависимости от изменения доли серебра меняются и температура плавления, плотность, удельное сопротивление.
В связи с этим чаще всего используют ПСР-3, ПСР-10, ПСР-15, ПСР-25 (число означает содержание серебра в процентах). Если необходима особая прочность соединения и высокая защита от коррозии, то можно взять ПСР-72.
В продаже существует порошкообразные припои, а также состоящие из отдельных кусочков размером в 2-3 мм. Иногда встречаются припои, имеющие форму проволоки или листов. В таком случае подготовить куски нужного размера нужно будет самостоятельно с помощью кусачек.
Флюс
Для качественной пайки необходимо обеспечить в месте соединения удаление окислов с помощью флюса. Проще всего сделать флюс своими руками из порошковой буры (декагидрат тетрабората натрия) и поташа (карбонат натрия). Компоненты следует смешать в равных частях, предварительно растерев кристаллики буры в мелкий порошок.
Также можно использовать более эффективный магазинный флюс ПВ-209, имеющий повышенную активность. Он состоит из борного ангидрида (до 35%), фтористого калия (до 42%) и тетрабората калия (до 23%). Для получения необходимой консистенции данный флюс следует развести водой либо глицерином.
Одним из самых распространенных готовых флюсов считается канифольный. Это вещество представляет собой особую смолу, образующую пленку на месте пайки, которая препятствует контакту с окружающим кислородом.
Паяльник
При пайке необходимо создать надежное соединение деталей. Если мощность паяльника окажется недостаточной, то образуется холодная пайка и соединение будет не прочнее клея. Как правило, с помощью паяльника можно соединить лишь мелкие детали, используя малое количество серебряного припоя. Пример в следующем видеоролике.
https://youtube.com/watch?v=ZTqIjq3PJqQ
горелки
Газовая горелка
Для полноценного расплавления серебряного припоя лучше использовать компактную газовую горелку, имеющую температуру пламени до 1300 градусов Цельсия.
Чаще всего такие горелки заправляют пропаном, но также допускается бутан-пропановая смесь. Для получения более высоких температур используют газовые смеси на основе ацетилена, которые дают пламя с температурой около 2000 градусов Цельсия. Чтобы спаять серебряные изделия, достаточно обычного пропана.
Часто пропан продается в баллончике. На горелке существует специальная система регулировки и наконечник горелки, чтобы пламя подавалось направленно и равномерно. Также регулировать пламя можно при помощи насадок. Для пайки можно установить насадку с плоским носиком.
Плетеная медная лента
Наиболее эффективным способом удаления припоя с плат является тот, при котором используется оплетка, то есть плетеная из медных проводов лента. Ее можно изготовить самостоятельно, сняв с экранированного провода и порезав на отрезки нужной длины, а можно приобрести в магазине.
В продаже имеется множество вариантов этого приспособления.
В большинстве случаев оплетка, покрытая флюсом, смотана в моток на пластиковой бобине. Иногда такая бобина заключена в пластмассовый корпус со специальным отводом для более удобного использования оплетки.
Изделие может обозначаться по-разному – нить для снятия припоя, паяльная лента, оплетка для выпайки. В любом названии это, как правило, один и тот же материал, позволяющий быстро и эффективно снять припой с платы.
Основные причины
Наиболее распространенным видом припоя является оловянно-свинцовый. Температура плавления такого сплава составляет около 270 градусов Цельсия. Если паяльник разогревается до 300 градусов, этого вполне должно хватать для работы, но если жало перегревается, и его температура значительно превосходит точку плавления припоя, то на поверхности остается нагар от расходных материалов. Он не только портит внешний вид инструмента, но и мешает дальнейшей работе.
Загрязнение и окисление не даёт припою прилипать к жалу паяльника
Жала паяльников чаще всего делают из меди. При сильном перегреве этот металл больше подвержен окислению, что приводит к появлению на его поверхности пленки окислов. Тонкий слой оксида меди может быть незаметен глазу, но именно из-за его присутствия к жалу паяльника не липнет припой. Если рассматривать непосредственные причины, которые приводят к тому, что расплавленный припой не остается на жале, а просто стекает с него, то их всего три:
- загрязнение поверхности жала, которое происходит от нагара и по другим причинам;
- образования окисла, что даже при визуально чистой поверхности не дает возможности расплавленному материалу сцепиться с ней;
- высокая температура жала, которая не позволяет припою оставаться в нужном рабочем состоянии.
Как правильно подготовить инструменты к работе
Если олово не держится на жале паяльника, вполне возможно, что подготовительные операции прошли неправильно, или же они не проводились вовсе. В первую очередь при подготовке инструмент нужно залудить. Без этой процедуры даже при отсутствии окисла и загрязнения к металлу все равно не будет прилипать припой во время пайки. Лужение заключается в покрытии поверхности жала оловом. Такую же процедуру нужно провести и со спаиваемыми деталями, это улучшит качество соединения. Проходит процесс предельно просто: нужно окунуть горячее жало в олово, которое покроет его поверхность.
Если же на наконечнике имеется нагар или окислительная пленка, их нужно удалить перед лужением. Такая же процедура рекомендуется и для новых инструментов. Очистка поверхности происходит механическим способом, для которого подойдет наждачная бумага или мелкозернистый напильник. Очищать поверхность нужно тщательно, не оставляя глубоких царапин и борозд на поверхности металла. При наличии углублений и царапин именно в них будет образовываться окислительная пленка и скапливаться грязь, которые потом трудно вычистить.
Очистка жала паяльника от загрязнения
Когда поверхность очищена от всех налетов, на нее нужно нанести флюс. Если есть жидкая канифоль, ее наносят и на холодную поверхность с помощью кисточки или других вспомогательных предметов. При наличии флюса в твердом состоянии – жало погружают в него в момент, когда оно прогреется и достигнет нужной температуры.
Могут возникать ситуации, когда наконечник не лудится. Это очень схоже с проблемой, когда к жалу паяльника не липнет припой. Если температура жала становится значительно выше температуры плавления припоя, он просто не налипает на поверхность металла, а стекает с нее, так как находится в жидком состоянии. Ничего другого, кроме снижения температуры, здесь не поможет. Чистота поверхности и отсутствие окислительной пленки не сыграют роли, если под воздействием высокой температуры жала материал расплавляется и стекает. Если же температура будет продолжать расти, он попросту начнет испаряться.
Способы демонтажа
В некоторых случаях для демонтажа допускается использовать паяльный фен, который, нагревая большую площадь, расплавляет припой на всех контактах. Но пользоваться феном бывает неудобно при тесном монтаже. Существует возможность разогреть припой на ножках соседних компонентов.
Идеальным будет демонтаж, при котором контактные площадки останутся чистыми и облуженными. Иногда применяют механические и химические способы.
Для аккуратного снятия припоя с платы лучше воспользоваться паяльником. При этом возможно несколько вариантов:
- снять припой непосредственно на жало паяльника;
- воспользоваться оловоотсосом, чтобы удалить лишний припой;
- снять при помощи оплетки.
Механически удалить припой можно при помощи напильника, надфиля. Такой способ быстрый, но грубый. При использовании химического способа происходит растворение припоя агрессивными материалами, например, какими-либо растворами кислот.
Иногда для очистки платы применяют сжатый воздух, которым сдувают лишний материал. Но этот способ используется редко, так как он груб и даже довольно травматичен.
Когда влажная губка для снятия припоя не поможет
Губка или тряпка смоченные водой не помогут снять нагар с вечного жала. Эти поверхности и вода даже наоборот, ухудшают ситуацию.
Запомните важное правило — жало паяльника всегда должно быть с припоем. Исключение только одно — когда с платы или детали надо убрать лишний припой
Например, для качественного использования медной оплетки нужно чистое жало без припоя.
Всегда на паяльнике должен быть припой. Он защищает поверхность жала от окислов, пока вы не пользуетесь паяльником и заняты другим делом. Когда же вам понадобится паяльник и свежий припой вы просто чистите жало от старого окисленного припоя со шлаками об смоченную водой губку или тряпку, и берете свежий припой.
Если все-таки на жале имеется большой нагар, из-за которого прибой не берется, то этот нагар можно удалить тремя способами.
Медная или металлическая тонкая стружка
Металлические стружки одновременно удаляют припой с поверхности жала и стирают слой нагара. Лучше всего подойдет медная стружка, которая продается в радиомагазинах, но также подойдет и бытовая металлическая губка.
Разница между ними в размерах стружки и в качестве. Медная стружка лучше удаляет припой и щадяще удаляет окислы с жала.
Использовать стружку очень просто. Достаточно окунуть жало в стружку и провести им несколько раз по всей площади. Окислы и припой останутся там.
Купание в припое и флюсе
Можно выжечь окислы при помощи большого количества припоя. Нужно «искупать» жало в большом количестве припоя и флюса. В безвоздушном пространстве внутри припоя окислы сгорят и поверхность жала очистится.
Скрутите несколько прутков припоя в один комочек и добавьте флюс или паяльную кислоту.
Теперь окуните паяльник в этот комочек и купайте его в нем. И делайте все это на деревянной дощечке или ненужной плате, чтобы температура не уходила от паяльника и помогала удалять окислы.
Спустя пару минут почистите жало об губку.
Если остались окислы — повторите процедуру вновь.
Активаторы для жал
Этот способ понадобится, когда уже все остальное не помогает и окислы ничем больше не удалить. Если жало вам еще понадобится, то вы можете попробовать активатор для жал. Он продается в интерне-магазинах для радиолюбителей или на AliExpress.
Достаточно окунуть жало в активаторы, и оно будет снова чистым. (инструкция может быть разной) Но не стоит злоупотреблять этим. Активаторы выделяют много вредных веществ, да и зачем его постоянно использовать, когда металлическая губка прекрасно удаляет небольшие окислы.

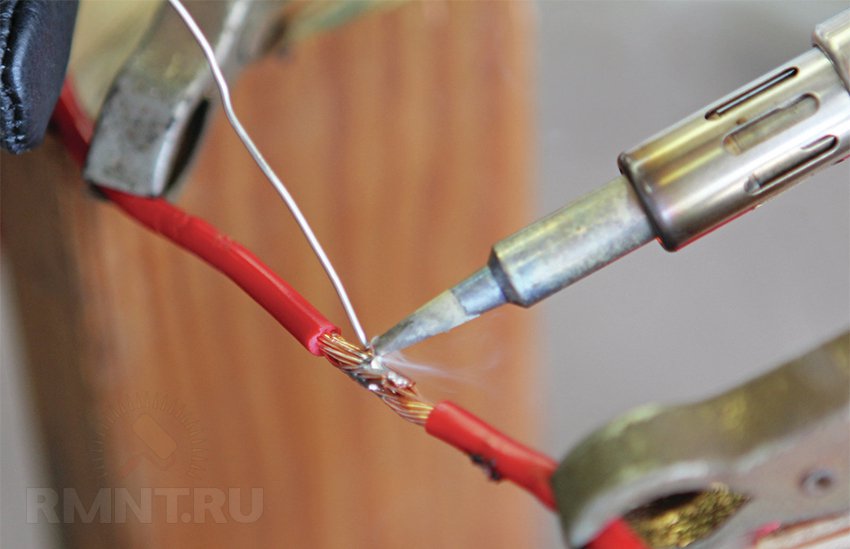

Простая пайка проводов
Первый пример это припаивание проводов.
Что потребуется
Для снятия изоляции с проводов понадобится стриппер.
С помощью него можно быстро удалить изоляцию. Бокорезы, кусачки, нож, зубы или паяльник не смогут так же легко справиться с этой задачей.
Для пайки проводов подойдет жидкая канифоль, или ФКЭТ.
Жидкая канифоль лучше всего обволакивает жилки проводов. Она дешевая, практичная и удобная.
Какое жало лучше выбрать
Для проводов нужно много припоя. Мини волна практичнее всего для пайки любых проводов, чем обычный конус или плоское жало.
Пошаговый процесс
Стриппером снимаем изоляцию, скручиваем провода.
Наносим флюс на спаиваемые провода, берем припой на жало. Температура жала не больше 300 °C.
Несколькими движениями вперед и назад лудим скрученные провода. Если припой образовался в комочки, то добавляем ждем остывания место пайки, чтобы не повредить кисточку. Добавляем еще флюс и снова проводим по месту пайки паяльником. Припоя не должно быть много или мало.
Лучше всего залудить оба провода перед спаиванием вместе, однако не получится надежно их скрутить. Поэтому, легче сразу сделать скрутку и затем спаять их.
Основная проблема при ремонте наушников это стойкая изоляция проводов.
Особенности залуживания проводов
Чтобы залудить такие провода, необходимо с помощью припоя и канифоли тщательно пройтись по месту пайки.
Для пайки понадобится массивное жало, большая капля припоя и жидкая канифоль. Так же наносится флюс, но пайка немного другая. Теперь главная задача это сжечь изоляцию. Это можно сделать при помощи большой капли припоя. Продольными движениями вперед и назад проводим припой по месту пайки. Изоляция сжигается медленно. Не нужно повышать температуру выше 300 °C и использовать кислоту. Если не получается залудить, то пробуем снова, но уже вместо канифоли используем ЛТИ-120. Этот флюс поможет залудить провода не хуже паяльной кислоты.
Снятие на жало и с помощью оловоотсоса
Чтобы снять припой на жало паяльника, необходимо тщательно очистить его и покрыть флюсом. Тогда, при расплавлении припоя на контактных площадках, последний налипнет на жало, и площадка очистится.
Такой способ не очень удобен тем, что за один раз позволяет собрать лишь небольшое количество материала, а потом жало снова придется чистить.
Оловоотсос – инструмент, конструктивно состоящий из трубки с подпружиненным поршнем. С одного конца трубки находится всасывающее устройство. Перед началом работы поршень вдавливается в трубку и фиксируется при помощи кнопки.
Чтобы снять припой с контактов, необходимо его разогреть паяльником и приблизив всасывающее устройство оловоотсоса, освободить поршень, нажав на кнопку.
Поршень, двигаясь под действием пружины, создаст разрежение в трубке, которое затянет внутрь ее расплавленный припой. Чтобы извлечь собранное олово, достаточно разобрать корпус оловоотсоса.
В чём суть пайки
В паяльном деле используется способность одних металлов в расплавленном состоянии эффективно растекаться по поверхности других под действием гравитации и умеренного поверхностного натяжения. Соединение пайкой неразъёмное: две соединяемые детали как бы обволакиваются слоем припоя и остаются неподвижными после его застывания.
Поскольку мы будем рассматривать пайку именно в контексте пайки металлов, то наиболее важными параметрами будут прочность механического и проводимость электрического соединения. В большинстве случаев это прямо пропорциональные величины и если две детали плотно схвачены, то и проводимость между ними тоже будет высокой. Однако припой имеет удельное сопротивление выше, чем даже у алюминия, поэтому его слой должен быть как можно более тонким, а укрывистость — максимально высокой.
Для того чтобы пайка была возможна в принципе, существует два условия. Первое и важнейшее — чистота деталей в месте спайки. Припой присоединяется к поверхности металла на атомном уровне и наличие даже малейшей оксидной плёнки или загрязнений сделает надёжное прилипание невозможным.
Второе условие — температура плавления припоя должна быть значительно ниже температуры спаиваемых деталей. Это кажется очевидным, но существуют припои с температурой плавления выше, чем у алюминия, к примеру. Кроме того, если реальная разница в температурах плавления недостаточно высока, при застывании припоя температурная усадка деталей может помешать нормальному формированию кристаллической решётки припоя.
Выпаивание деталей из плат одним паяльником
Малогабаритные по площади SMD детали можно выпаять с помощью конусного жала. Нагреваются оба контакта детали и она быстро отходит с платы. Также конусное жало удобно во время впаивания SMD детали, так как можно точно дозировать количество припоя на контакты.
Пайка оплеткой
Оплетка представляет собой жилки тонких медных проводов.
Можно использовать в качестве оплетки экранирующую изоляцию от антенны. С помощью оплетки можно легко и быстро убрать припой с контакта. Нужно нанести флюс на оплетку и контакт. Далее, с помощью паяльника место пайки медленно прогревается и олово переходит на оплетку. Такой метод пайки хорош для мелких деталей и не больших DIP контактов. Если нужно выпаять PCI разъем, то оплетка быстро потратиться в пустую.
Вакуумный шприц и иглы
Вакуумный шприц быстро удаляет массивные распаленные части припоя. А с помощью игл DIP контакты легко отпаиваются от платы. Игла надевается на контакт, и с помощью паяльника прогревается. Иглу нужно успеть продеть через контакт платы на корпус микросхемы, пока припой будет в расплавленном состоянии. Или наоборот, когда контакт уже разогрет, и в эту же секунду вставляется игла.
Такие методы пайки устарели. Современные платы производятся для машинной сборки, поэтому зазор между контактами и выводами деталей минимален. Игла уже слабо проходит, а вакуумный шприц не успевает забрать точенные капли припоя. Обычный электролитический конденсатор выпаять с помощью шприца уже не получится. В таком случае поможет метод жидкого жала.
Жидкое жало и его плюсы
Жидкое жало представляет собой каплю припоя, которая позволяет не пользоваться дополнительными инструментами (оплетку, фен, иглы или шприц). Техника такая же, как и со сплавом Розе. Основное отличие в температурах.
Жало типа топорик обладает массивной продольной рабочей поверхностью. Оно позволяет захватить сразу несколько контактов одновременно.
Наносим припой на жало.
На паяемую микросхему наносится пастообразный флюс с помощью шприца.
Деталь и ее контакты прогреваются жалом до плавления олова и точно также нужно сделать с другой стороны.
Такой техникой можно выпаять и DIP контакты.
Ошибка №9 Низкая и высокая температура.
При наличии
на паяльнике функции регулировки температуры, не выставляйте для разогрева
самые высокие значения. На более низких температурах жала живут дольше.
Однако и
через чур уменьшать t не следует. Иначе припой перестанет нормально плавиться и приставать к
поверхности.
Какую же оптимальную температуру выставить? Здесь все зависит от используемого припоя. Перед каждой пайкой ищите в интернете его характеристики, а именно — температуру плавления.
После этого смело добавляйте к этому значению 50 градусов и выставляйте требуемые цифры на паяльнике. Для обычных припоев это значение равно – 200С+50С.
С таким
нагревом хороший результат пайки будет гарантирован.
Заключение
Техническое серебро является наиболее часто используемым драгоценным металлом в различных радиоэлектронных компонентах. При определенных навыках его извлечение представляет собой достаточно простое занятие, которое может принести дополнительный доход.
Пожалуй, единственной сложностью остается вопрос, как добыть разнообразные подходящие радиодетали и компоненты. Тем не менее, данное занятие по праву может считаться рентабельным и увлекательным.
Теперь вы знаете, где содержится, как отделить и отпаять контактное тех. серебро, какой пробы получается металл и сколько он стоит.
Источник
Похожие записи:
Как наточить затупившийся нож для мясорубки
Как сделать деревянную лодку своими руками
Культиватор своими руками: фото и пошаговые инструкции по сборке. как сделать из бензопилы, болгарки, триммера (схемы + советы)
Как изготовить своими руками стол из досок для дома, рекомендации
Рамки для ульев: размеры, чертежи, правильное расположение в улье, как сделать своими руками
Лодки из полистирола своими руками
