Качество сигнала под контролем

Антенна для приема цифрового телевидения на даче

Самое время узнать, что цифровая антенна для дачи – это маркетинговая выдумка. Не бывает «цифровых антенн», «цифровых кабелей», «цифровых усилителей». Есть эфирные антенны, коаксиальные кабели, антенные усилители. Их параметры и стоимость никак не соотносятся ни с цифровым, ни с аналоговым стандартом ТВ.

Специальная антенна для «цифры» – это рекламное надувательство. Для цифрового ТВ на даче подойдут обычные дециметровые (ДМВ) или широкополосные антенны (МВ-ДМВ).

И все же, какую антенну поставить на даче для дальнего приема? Многодиректорная на максимально возможной высоте, точно направленная на башню транслятора, даст наилучший результат. Общее правило: более длинные антенны, с большим количеством перекладин (эти перекладины называются «директора») обеспечивают гораздо лучший прием, чем короткие.

Антенна для дальнего приема

Использование усилителя

Усилители тв сигнала

Зачем вообще усилитель? Он компенсирует потери сигнала на кабеле. На самом деле его необходимость условна. Только антенна принимает сигнал, и только от неё зависит качество сигнала. Но пока сигнал дойдет по длинному кабелю к тюнеру, он значительно ослабнет. Если уличная антенна для дачи установлена на значительном расстоянии от телевизора, например, в 30-40 метрах и более, в этом случае усилитель выручает.

Если у вас на даче сигнал от трансляционной вышки достаточно сильный, то его потери в кабеле несущественны

Но если он относительно слабый, важно сохранить весь сигнал, принятый антенной. Поэтому он усиливается с помощью антенного усилителя, а затем, усиленный, он идет по кабелю к тюнеру

Вас может заинтересовать:  Разъемы для телевидения

Виды антенн

Существует несколько классификаций антенн. В основу классификаций ложится ряд факторов. Рассмотрим несколько существующих классификаций. Антенны делятся:

• по назначению (передающие, приемные, приемно-передающие);
• по диапазону частот (длинноволновые, средневолновые, коротковолновые, высокочастотные);
• по конструкции (вибраторные, рамочные, спиральные, волноводные, параболические, антенные решетки);
• по месту установки (наземные, автомобильные, самолетные, размещаемые на ИСЗ)
• по техническим характеристикам (комнатные и наружные, широкополосные и узконаправленные, активные и пассивные).

Ниже более подробно мы остановимся классификации в основе, которой лежат технические характеристики.

В данном видео вы подробнее узнаете об усилителях:

https://youtube.com/watch?v=GI89hrNQ-BA

Комнатные и наружные

Из названия мы видим, что одни используют внутри помещения, а вторую устанавливают снаружи (на крыше, стене дома). Внутри помещения следуют устанавливать, если телевизионная вышка (источник сигнала) расположен поблизости в радиусе нескольких километров. Наружная ловит хорошо радиоволны, ее можно устанавливать на за городом. Они идеально подходят для телевизора на дачу. Наружные (уличные) телевизионные антенны для дачи можно улучшить, применив усилитель. Подсоединив одно из устройств, вы всегда сможете проверить качество сигнала и при необходимости установить усилитель, если дача находится далеко от источника телевизионного сигнала. Оба устройства подходят, чтобы смотреть эфирные телевизионные каналы. Применение телевизионной наружной антенны с усилителем для комфортного просмотра любимых телепередач и фильмов, отличная альтернатива комнатной в условиях загородной жизни.

Гирокополосные и узконаправленные

Узконаправленные приемники – это устройства, которые улавливают сигнал в одном диапазоне метровом или дециметровом. Что касается самой антенны, то она улавливает все сигналы. Широкополосные ловят радиоволны абсолютно всех существующих частот. По размерам они намного больше, но пользуются большой популярностью. Они позволяют смотреть большое количество телеканалов.

Активные и пассивные

Что означает активная? То есть в само устройство встроен усилитель. За счет этого устройство можно устанавливать на крыше. Однако, так как он встроен внутри, то от природных явлений (гроза, дождь, снег) быстро приходит в негодность. Плату (усилитель) постоянно приходиться менять, а ловить каналы на телевизоры каждый раз при замене. Со временем от частых таких манипуляций пользователи заменяет всё устройство полностью. Пассивные, их отличие от активных заключается в том, что усилитель покупается и устанавливается отдельно. Сам прибор для ловли сигнала можно разместить на крыше, а усилитель отдельно, например, на чердаке. Стоит заметить, что качество передаваемого сигнала не пострадает. Изображение будет четким. Если плата перестала функционировать, то ее легко можно заменить, не разбирая всю приставку. Таким образом, продлить жизнь и срок эксплуатации. Размещая антенны на крыше, многие задумываются о её заземлении, чтобы в случае удара молнии избежать повреждений. На самом деле, для хорошего сигнала, совсем необязательно размещать приставку выше линий электропередач. Современные усилители очень мощные. Достаточно ее правильно настроить, повернуть на телевизионную вышку.

Каждый вид усилителя имеет свои плюсы и минусы

Антенна из кабеля

Простейшая антенна из отрезка коаксиального (телевизионного) кабеля выполняется в форме петли. Для ее постройки потребуются:

• кабель;
• инструменты (нож, плоскогубцы, кусачки, линейка);
• ТВ-штекер для подключения к телевизору/приставке DVB-T2.

Инструкция по изготовлению:

1. Возьмите отрезок кабеля длиной 1,5–2 м, для этой цели лучше использовать провод с центральной жилой из меди (во многих дешевых кабелях последняя выполнена из непонятного сплава с внешним омеднением, его тоже можно применить, но результат будет несколько хуже).
2. Снимите ножом с одного конца изоляцию с экрана и центральной жилы (длина участка 5 см), скрутите оголенные проводники в общий жгут.
3. Отмерьте 20 см от этой точки, удалите внешнюю оболочку и оплетку (длина участка 5 см).
4. Еще через 20 см снимите только внешнюю оболочку (также участок длиной около 5 см).
5. Согните кабель кольцом, плотно намотайте скрученные в жгут жилу и оплетку на оголенный экран.
6. Присоедините штекер к другому концу кабеля.

Плюсы и минусы

простота и скорость изготовления — конструкцию можно сделать буквально на коленке за считанные минуты;
не требуются дорогостоящие материалы и инструменты — устройство можно собрать из старого ненужного кабеля с использованием подручных средств, которые есть в любом доме.

невысокий коэффициент усиления даже с подключением усилителя;
без существенных доработок (дополнительная изоляция, жесткий каркас) может использоваться лишь как домашнее устройство.

Несмотря ни на что, самодельная антенна из куска кабеля, установленная в квартире (доме), прекрасно ловит цифровое телевидение в условиях города. Порой даже лучше некоторых изделий, разработанных китайскими инженерами-конструкторами.

Как правильно усилить цифровое ТВ DVB_T2

Качество поступившего на экран изображения после усиления зависит сразу от нескольких факторов:

• исходный уровень принятого излучения;
• протяженность кабеля;
• коэффициент усиления.

При этом качественный прием можно получить только при допустимом усилении сигнала, т.е. недопустимо и завышение мощности. По этой причине нет точного теоретического расчета по усилению и правильному подключению — это практический эксперимент, который покажет, зачем нужен усилитель в конкретном случае.

На первом этапе нужно правильно выбрать место подключения усилителя. Т.к. кабель понижает мощность, устройство нужно подключать сразу за приемником. Если используется разветвительный короб (кабельное ТВ или общедомовая коллективная антенна DVB-T2), усилитель устанавливается перед ним.

Питание выбирается в зависимости от возможностей подключения. Если затраты электроэнергии не критичны и используется современный телевизор или ресивер, лучше сразу купить активную цифровую антенну. При наличии приемника приобретается 12-вольтовый усилитель. Когда важна энергоэффективность, лучше рассмотреть устройство на 5 В.

Подбор коэффициента усиления

В большинстве случаев достаточно для DVB-T2 усилителя с КУ 32 дБ. Его работа показывает высокую эффективность при длине кабеля до 30 метров

При этом важно правильно выбрать тип антенны, т.к. если изначально поступил слабый сигнал, его усиление приведет к сильной шумности и последующему наложению потоков вещания после расшифровки

Также у пользователя остается возможность увеличить протяженность кабеля, следовательно, принудительно еще больше ослабить поступивший сигнал DVB-T2 вещания. Т.к. точный подбор практически невозможен, этот момент предоставляет «окно возможностей» по регулированию мощности поступающего на приставку сигнала.

Нужно выполнить два шага:

• подключить антенну при минимальном расстоянии от телевизора, тем самым узнать, какой КУ должен быть у подходящего приемного устройства;
• найти в интернете или магазине активную антенну для DVB-T2 с аналогичным КУ и узнать этот же показатель у встроенного усилителя.

Когда будет известно примерное значение можно выбирать телевизионный усилитель, с немного большим номинальным КУ. Такое устройство станет наиболее подходящим для подключения (например, 45 дБ при 32 дБ у рассматриваемого усилителя в качестве примера). Коэффициент усиления цифровых антенн DVB-T2 с этими усилителями не должен превышать 12 дБ.

После подсоединения и включения возможны следующие варианты:

• Прием качественного изображения. Усилитель подобран и подключен правильно, цифровое ТВ готово к просмотру.
• Изображение нескольких программ на одном канале (цифровое ТВ) или четкий показ с полосками (эфирное вещание). Как уже выше пояснялось, это происходит вследствие наложения разных потоков и сильной шумности соответственно.

В последнем случае мощность усилителя высокая, но не сильно по отношению к требуемому КУ. В этом случае остается последний шаг по налаживанию цифрового телевидения — нужно удлинить кабель на несколько метров, пустив по комнате. Более длительная транспортировка приведет к дополнительному снижению мощности DVB-T2 вещания до нужного значения.

Важно! Кабель можно соединять и разветвлять только под прямым углом! Это минимизирует шумность внутри провода путем прямого отражения от проводника.

Особенности общих антенн в многоквартирных домах

Если обслуживающая организация работает как положено, то жильцам многоквартирных домов, на крышах которых установлены антенны общего пользования, можно не задумываться об усилителях сигнала цифрового телевидения. Дело в том, что такое оборудование уже установлено и при должном обслуживании должно работать. В случае, если сигнал от общедомовой антенны слабый или его нет вовсе, не стоит торопиться приобретать или изготавливать устройство. Сначала нужно позвонить в управляющую компанию и сообщить о неисправности. Должны приехать мастера, которые отремонтируют или заменят общедомовой усилитель сигнала цифрового телевидения, который в разы мощнее любого частного, после чего ТВ будет показывать идеально.

ФОТО: aredi.ruИногда многоканальные усилители просто необходимы

Почему плохой сигнал цифрового телевидения

Изначально следует ознакомиться с причинами, из-за которых может нарушиться качество сигнала. Вероятно, исправив несколько провоцирующих факторов не придется устанавливать усилитель:

• Далеко расположен ретранслятор.
• Неправильно подобранная антенна для телевизора.
• Наличие естественных шумов.
• Препятствия, например, деревья или большие сооружения.
• Поврежденный кабель.
• Неправильно установленная ориентация передатчика.
• Старое оборудование.
• Плохая погода.
• Внешние помехи у антенны. Сюда относится металл. Например, возле антенны расположены металлические предметы, через которые может проходить электричество.
• Телевизионный сигнал распределен сразу на несколько ресиверов.

Виды и особенности

Все усилители сигнала телевизионных антенн различаются по нескольким параметрам, каждому виду присущи полезные качества и недостатки.

По месту установки

По месту расположения различают модели:

• встроенные;
• мачтовые;
• внутренние.

Встроенные

Встроенные усилители облегчают настройку и эксплуатацию. Питание электронной схемы осуществляется, как правило, от сети 220В через понижающий блок питания. Для наружных антенн существуют одинаковые по размерам и способу крепления платы устройства, имеющие разные показатели по коэффициенту усиления, что позволяет подобрать устройство, подходящее для конкретных условий эксплуатации. Среди достоинств выделяется простота конструкции, низкая стоимость, простота замены на случай выхода из строя. К недостаткам относится необходимость периодического обслуживания, связанная с окислением контактов влажным воздухом. Чаще всего такие приборы настроены на определённый диапазон вещания, что предполагает использование нескольких антенн.

Для комнатных антенн встроенные усилители – удобный вариант исполнения. Такие устройства чаще применяют для приема сигнала цифрового телевидения, регулировка коэффициента усиления поможет выбрать оптимальный режим приёма.

Мачтовые

Мачтовые антенны представляют автономный блок, монтируемый в непосредственной близости от антенны на мачте. Недостатки – подверженность влиянию внешних условий, протяжённая линия до приёмника с возможными помехами. Среди положительных качеств можно выделить приобретение устройства усиливающего весь диапазон волн, используемых для телевещания.

Мачтовые усилители подвержены выходу из строя из-за влияния молнии, ударившей в непосредственной близости от антенны. Впрочем, от влияния такого воздействия не застраховано ни одно устройство, подключенное в электросеть.

Внутренние

Устройства выполнены в виде отдельного блока, размещаемого в непосредственной близости от телевизора, что снижает вероятность возникновения помех, а те, что наводятся в кабеле, прибор фильтрует, снижая искажения картинки на экране.

По диапазону

Второй важный параметр, учитываемый при выборе антенны и усилителя – частотный диапазон, на котором ведётся вещание в вашей местности.

Условно усилители разделяют на:

• однодиапозонные;
• многодиапазонные;
• широкополосные.

Однодиапозонные

Такие усилители чаще всего устанавливаются в корпус антенны.

Минимальная среди всех типов цена делает их популярными у потребителей. По такой характеристике, как коэффициент усиления (Ку) подбирают нужное устройство.

После проверки усилитель можно заменить нужным.

Приобретать однодиапазонные устройства имеет смысл, если состав телепрограмм в выбранном диапазоне полностью удовлетворяет зрителя. При смене антенны увидеть программы со старым усилителем будет проблематично.

Многодиапазонные

Многодиапазонные усилители могут принимать сигнал от нескольких антенн и, складывая его, усиливать и ретранслировать в телевизор. В старых телевизорах для разных диапазонов есть отдельные входы. В моделях последних 15-20 лет вход остался один общий, и многодиапазонные приборы могут стать решением для приёма большого количества каналов.

Широкополосные

Изделия такого типа работают со всеми частотами, применяемые для передачи телевизионного сигнала. Недостатком широкополосных изделий считается одинаковое усиление полезного и наведённого (помехового) сигнала.

Что влияет на радиус действия Wi-Fi маршрутизатора

Как усилить сигнал вай-фай

У беспроводного аппарата стандартный диапазон охватывает площадь в 30 м. Некоторые факторы способны уменьшать диапазон и вызывать помехи в сигнале передатчика.

Специалисты заостряют вопрос на нескольких основных источниках нестабильной функциональности сети. К частым причинам относят стены, иные маршрутизаторы, бытовую технику и радиоустройства.

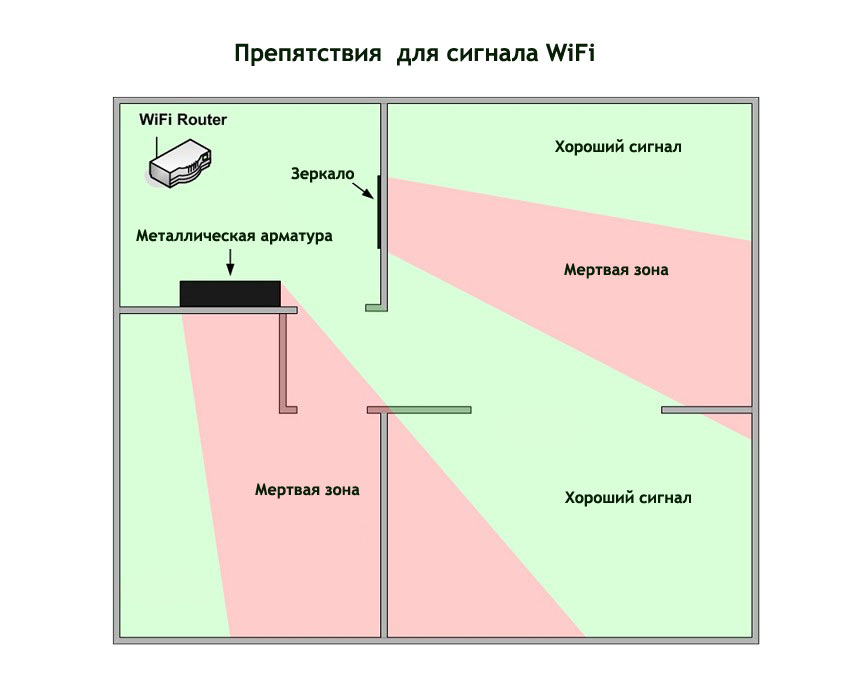

Стены

Передатчик должен стоять в открытом месте со свободным доступом. Попытки отправить его за шкаф или диван, отнести в комнату с капитальными стенами вызовут проблемы с равномерным распределением сигнала во всем доме.

Варианты препятствий

Помехи от других радио-устройств и маршрутизаторов

Мобильные телефоны и им подобные устройства, работающие рядом с роутером могут снижать радиус покрытия. Единственное решение – это переход на другой свободный канал.

Помехи от бытовой техники

Слишком близкое расположение микроволновой печи, холодильника или стабилизатора может стать источником помех. Специалисты советуют устанавливать устройство в центральном помещении, свободном от постоянно функционирующих бытовых приборов.

Принцип работы и конструкция приемных антенн

Основа их работы — коэффициент усиления (КУ) и коэффициент направленного действия (КНД), которые определяются конструкцией и сопротивлением приемной антенны. От этих характеристик зависит эффективность и польза устройства.

Большинство заводских телевизионных антенн изготовляются с расчетом на охват по всей окружности, КНД сравним с коэффициентом полезного действия (КПД) и близок к единице. По типу конструкции бывают два вида антенн:

• Плоские. Рассчитаны на поиск сигнала в горизонтальном направлении. Они более просты в конструкции и изготовление этих телевизионных антенн дешевле по затратам. Круговой охват по горизонту в 99% случаев гарантирует получение качественного сигнала.
• Широкие. Ищут сигнал в горизонтальной и вертикальной плоскости. Работают в двух плоскостях и ведут сферический поиск сигнала. Они дорогие в цене и включают больше изделий, но гарантируют надежную работу там, где не справляются плоские антенны (горная местность).

Кроме направления приемной антенны важен и другой показатель — КУ. Он определяет дистанцию, на которую распространяется эффективность антенны. Усиление измеряется в децибелах, т.е. указывает, на какую шумность сигнала рассчитано устройство. Если ретранслятор установлен далеко, нужна более мощная антенна с низким КУ. Также ее установка рекомендуется при неблагоприятных климатических условиях, которые заглушают и рассеивают радиоволны, понижая их шумность.

Как правильно выбрать

По мнению покупателей, прежде, чем посетить специализированную торговую точку с целью приобрести нужный усилитель, стоит определиться, какие модели выпускаются и сфера их использования. Вне зависимости от того, какой популярной фирмой выпущен продукт, он бывает двух типов:

Помимо вышеприведенной градации, усилители разделяются на:

1. Широкополосные.
2. Многодиапазонные. В состоянии обеспечить близкий и дальний прием. Самыми продаваемыми считаются TERRA и ALCAD. Они в состоянии сосредоточить в себе несколько сигналов с разнообразных приемных устройств и соединить в одно целое.
3. Диапазонные. В перечень входят SWA и LSA. Часто встречаются в антеннах решетчатого типа.

Лучшие усилители

В рейтинг лучших вошли устройства с разными целями применения, типом исполнения и штатным местом установки. Они не требуют сложной настройки и показывают хорошие результаты использования в огромном количестве случаев. Некоторые модели позволяют точно отстроить характеристики сигнала, чтобы получить оптимальное качество картинки на всех без исключения принимаемых каналах.

SWA 9001/999/9999/9009/9701 (L) широкополосный

Дешево и сердито — именно так можно охарактеризовать этот усилитель. У него нет никаких регулировок. Устройство достаточно просто подключить к антенне, оно получает питание по сигнальному кабелю. Усилитель широкополосный. Он может устанавливаться как на комнатные, так и наружные антенны. В последнем случае необходима защита корпусом от осадков. Устройство обеспечивает дальность приема до 90-110 км, пригодно для сигнала ЦЭТВ.

Плюсы:

• ценник;
• универсальность применения;
• дальность приема;
• простота монтажа.

Минусы:

• предлагается без защитного корпуса;
• имеет неравномерный коэффициент усиления в пределах частотного диапазона;
• нет никаких способов подстройки.

RTM LNA02

Это изделие отличается не только приемлемой ценой, но и хорошими характеристиками. Усилитель рассчитан на подключение к приставкам с питанием на порту. Его главное достоинство — низкий уровень паразитных шумов. Оптимально использовать устройство в зонах среднего приема, максимальный коэффициент усиления составляет 20 дБ. Хорошие результаты модель покажет для увеличения длины кабельных линий, выступая как инструмент стабилизации уровня сигнала. Устройство пригодно для любых типов антенн, устанавливается непосредственно на F-коннектор, не требует специальной настройки.

Плюсы:

• ценник;
• пригоден для ЦЭТВ;
• простота монтажа;
• LN (Low Noise) низкий уровень шумов.

Минусы:

• нет настроек;
• средний коэффициент усиления;
• разный КУ в отдельных частотных полосах пропускания;
• только для приставок с питанием на порту.

Alcad AI-200

Этот усилитель очень популярен. Он прост и одновременно предлагает хороший уровень характеристик. И главное — безопасность использования. Устанавливаемый внутри помещений, он не требует специальных условий вентиляции. Устройство потребляет всего 7 Вт, имеет два выхода, обеспечивает коэффициент усиления дециметровых волн в 24 дБ. Устройство пригодно для приема сигнала ЦЭТВ. Оно полностью самодостаточно, включается непосредственно в сеть 220В.

Плюсы:

• простота;
• безопасность;
• хороший коэффициент усиления ЦЭТВ;
• два выхода.

Минусы:

• только для установки в помещении;
• требуется розетка 220В;
• кабель подключения к питанию достаточно короткий.

WISI VM 8351

Этот усилитель способен избавить своего владельца от любых проблем с приемом ЦЭТВ на внешнюю антенну. Устройство относится к мачтовому типу и рассчитано на установку на улице и работу в самых сложных условиях. Оно выполнено в полностью герметичном металлическом корпусе. В комплекте поставки собственный блок питания 24В. Коэффициент усиления регулируемый, от 15 до 35 дБ, можно подстроить оборудование в соответствии с зоной приема. Усилитель подключается F-коннекторами, у него один вход и два выхода.

Плюсы:

• защищенное исполнение;
• полная комплектация;
• регулировка усиления;
• пригоден для ЦЭТВ.

Минусы:

• только для работы с ЦЭТВ;
• требуется розетка 220В;
• два функциональных блока.

TERRA HA126

Позиционируемый как домовой, этот усилитель будет отличным решением для частного жилья с большим числом телевизоров. Или для квартиры, где прием ЦЭТВ производится на внешнюю антенну. Устройство формирует высокий уровень сигнала, имеет коэффициент усиления до 20 дБ, способно регулировать наклон АЧХ для настройки оптимального качества на всех каналах. Показатель неравномерности АЧХ составляет всего 0,5 дБ. Усилитель может работать при температурах от -20 до 50 градусов, но должен устанавливаться в помещении. У него низкий коэффициент шума.

Плюсы:

• высокий уровень выходного сигнала, пригоден для сети из нескольких телевизоров;
• широкополосный, от 47 до 862 МГц;
• пригоден для ЦЭТВ;
• позволяет проводить тонкую настройку;
• есть тестовый порт для настройки антенны.

Минусы:

• средний базовый КУ;
• ценник;
• только один выход;
• для подключения нужна розетка 220В.

Усилитель сигнала цифрового ТВ своими руками – схема

Пользователь создает элементарный прибор, который улучшает ТВ-сигнал для TV собственноручно. Данное устройство обладает маленьким энергопотреблением, без видимых помех. При этом, частотный диапазон составляет 800 МГц.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Задать вопрос

Основная работа размещена на схеме. На значке «1» на схеме , передается ток. С помощью резистора R1 выполняется сдвиг в рабочую область. Он связан с «2» через кабель. На пункт «6» передается полученный сигнал. Помимо этого, усиление уходит с точки «3» и переходит к модулю. При правильной настройке микросхеме, не потребуется дополнительных действий. Также, легко настроить в домашних условиях.

Разнообразные нюансы плохо влияют на показатели телесигнала. Изменить его возможно с помощью радиотехнологических приборов. Они имеют ряд характеристик: высокая мобильность, положительный КУ и широкий выбор вариантов. Объединение антенны и усилителя позволяет смотреть фильмы и сериалы.

Бесплатный номер горячей линии цифрового телевидения для обращения пользователей

Схемы усиления сигнала

Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.

Схемы усиления сигнала.

Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже. В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

• 100 Ом (R1 и R4);
• 470 Ом (R2);
• 51 кОм (R3);
• 1000 пФ (С1);
• 33 пФ (С2);
• 15 пФ (С4 и С3).

Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В. Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

Схемы усиления сигнала телевидения.

В процессе сборки потребуются компоненты:

• 51 Ом (R1);
• 10 кОм (R2);
• 15 кОм (R3);
• 1 кОм (R4);
• конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером. В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце. В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д. В схеме усилителя для антенн дальнего радиуса действия используются:

• 680 Ом (R1);
• 75 кОм (R2);
• 1 кОм (R3);
• 150 кОм (R4);
• 100 пФ (С1, С2, С4);
• 6800 пФ (С3);
• 15 пФ (С5);
• 3,3 пФ (С6);
• 100 мкГн (L1);
• 25 мкГн (L2);
• самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).

Что собой представляет собой антенный усилитель для телевизора

Если разобраться, то ничего сложного в усилителе ТВ сигнала для антенны нет. Простейшая микросхема с питанием на 6 или 12 в либо вовсе не требующая подключения к сети. Так как же он может усиливать сигнал? Попробуем разобрать принцип без сложных терминов.

ФОТО: мояоколица.рфТеперь вся Россия смотрит цифровое ТВ вместо аналогового

Антенна передаёт полученный сигнал в трансформатор, а после — в транзистор. Здесь он лишь немного усиливается. Далее проходит через эмиттер, после чего его частота корректируется каскадными транзисторами. Вот, собственно, и всё. Следующая точка его назначения — телевизор.

Можно ли принимать цифровой сигнал комнатной антенной без усилителя

Такой вопрос волнует многих. Нужно сказать, что при правильном подходе можно принимать качественный сигнал не только без антенного усилителя для телевизора. На удалении до 10-15 км от передатчика можно смотреть телевизор даже без антенны, используя вместо неё всего лишь небольшой отрезок коаксиального кабеля. О том, как это сделать, будет рассказано в пошаговой инструкции ниже.

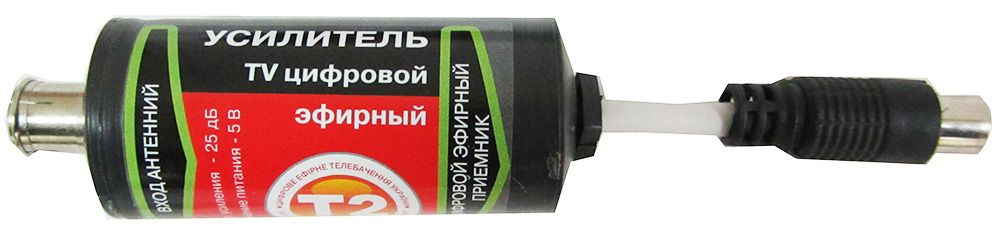

ФОТО: vectorplus.com.uaУсилитель цифрового сигнала может выглядеть по разному

Статья по теме:

Виды усилителей для антенны ТВ для дачи и дома

Существует общепринятое деление всех усилителей цифрового сигнала для телевизора, купить которые можно в обычном магазине электротоваров. Они подразделяются на типы по частотному диапазону и месту установки.

По частотному диапазону

По этому критерию все представленные модели можно поделить на три вида. В зависимости от выбранной категории преследуются различные цели, поскольку каждый вид используется для достижения определённого результата. Устройства могут быть:

широкополосные. Устройства, которые чаще всего применяются как часть комнатных домашних антенн для телевизора с усилителем. Их задачей является повышение качества трансляции сразу на большом количестве приёмников;

К СВЕДЕНИЮ!

Этот тип устройств демонстрирует стабильную работу как в дециметровом, так и в метровом диапазоне.

• многодиапазонные. Приборы, использование которых целесообразно для принимающих устройств, располагающихся на длинных мачтах. Чаще всего применение этого типа наблюдается в частных домах;
• диапазонные. Усилители, которые нужны для обеспечения качественного приёма от источника, расположенного на значительном отдалении от приёмника. Кроме функции корректировки сигнала, эти устройства обладают возможностью снижать шумы, появляющиеся при увеличении длины кабеля. Чаще всего применяются для улучшения вещания цифрового телевидения формата DVB-T

По месту установки

По этому параметру все представленные модели подразделяются на два вида – в зависимости от особенностей монтажа и установки устройства. Итак, все усилители антенны для телевизора на 20 каналов или более могут быть:

• внутренние, представляющие собой небольшого размера плату, которая может быть установлена непосредственно рядом с приёмником. В этом варианте может наблюдаться ухудшение сигнала, поступающего на сам усилитель, вследствие потерь в кабеле;
• выносные или мачтовые, располагающиеся на длинном шесте в месте нахождения антенны. Благодаря дальнему вынесению они обеспечивают качественное улучшение сигнала. Но главным недостатком может считаться недолговечность, поскольку сильный ветер или удар молнии со временем повредит устройство или полностью выведет его из строя.

Также существует деление на активные и пассивные усилители. В первом случае плата усилителя монтируется непосредственно на корпусе антенны. Это позволяет принимать большее количество каналов. Но существуют свои недостатки: частый выход из строя платы под действием внешних факторов и постепенное окисление элементов конструкции.

Вторая разновидность предполагает использование внешнего усилителя, который приобретается отдельно. Это более выгодный вариант, но требующий дополнительной настройки и монтажа устройства.

Похожие записи:

Как лучше соединить алюминиевый провод с медным: пять простых решений Aux в автомагнитоле и как его подключить Блок питания для шуруповерта 12в своими руками Строим багги из ваз 2108 инструкция. самодельные багги чертежи. для конструирования необходимо иметь Как вырастить кристалл из медного купороса пропорции Как сделать вешалку для одежды из пластиковых труб пошагово напольную
