Дверь гармошка установка своими руками

Подготовка дверного проема к монтажу – что нужно сделать на этом этапе?

Перед установкой двери гармошка довольно часто старые дверные коробки не демонтируют. С одной стороны это упрощает процесс монтажа, сокращает время на проведения дополнительных работ. Однако старая коробка была собрана под старую дверь с другим типом конструкции, занимает много полезной ширины проема, которая требуется для установки направляющих. Поэтому рекомендуем демонтировать старую дверную коробку, а также сбить слой старой штукатурки вплоть до основания (бетона, кирпича). Только после такой подготовки снимаем мерки проема и приобретаем желаемую модель складной двери.

Чтобы не доращивать или наоборот уменьшать проем, старайтесь подбирать модели максимально приближенные к размерам вашего проема. Установку дверей проводим на финальном этапе ремонта, когда отделочные работы будут полностью завершены. Приступаем к сборке новой дверной коробки без порога. Отпиливаем стоечные части короба с зазоров в вверху 3 мм и внизу 10 мм. Верхнюю часть стоек отпиливаем под углом 45°. Чтобы угол получился ровным без перекосов, воспользуйтесь торцовочной пилой. В крайнем случае, если под рукой нет такого инструмента, применяем обычную пилу или болгарку и угольник. Нижнюю часть стойки отпиливаем под прямым углом. Аналогичные операции проделываем со второй стойкой. Если конструкция вашей складной двери предполагает навешивание петель на дверную коробку, например, при установке деревянного полотна типа книжка, проделываем под карточные петли посадочные места и крепим одну часть петель на саморезы. Предварительно рассверливаем отверстия под саморезы. Это предотвратит образование сколов и трещина на дереве. Чтобы соединить боковые части короба между собой, используем поперечную перекладину, спиливая ее с обеих сторон под углом 45°. При расчете длины перекладины учитываем зазоры между дверной коробкой и стеной по 1 см с каждой стороны.

Позаботьтесь о том, чтобы снять мерки с проема своевременно, пока дверь ещё не куплена

Собираем готовые части дверной коробки на ровной поверхности. Для соединения просверливаем в верхней части конструкции отверстия под саморезы по диагонали. Делаем это при помощи сверла диаметром 2–2,5 мм. Удобнее просверливать отверстия под саморезы с зенкером. Это позволит саморезами глубже проникнуть и зафиксироваться в коробке. С каждого торца верхних углов коробки просверливаем по два диагональных отверстия под саморезы. После подготовки отверстий закручиваем в них саморезы.

Монтируем подготовленную коробку в дверной проем. Между дверной коробкой и стеной вставляем распорные бруски и клинья толщиной 1 см. Это позволит нам зафиксировать положение дверной коробки и предотвратить ее соскальзывание во время крепления. При помощи дюбель-шурупов фиксируем положение коробки в проеме. С каждой стороны должно быть не мене 4–5 креплений. Щели между дверной коробкой и стеной заделываем монтажной пеной, ждем, пока она затвердеет. А пока ознакомимся с пошаговой инструкцией сборки дверей гармошки, указанной производителем, и проведем необходимые работы по сборке.

Преимущества и недостатки

Давайте посмотрим, какими преимуществами обладают двери гармошка и почему они стали так популярны.

Главное достоинство – это, конечно же, огромная экономия свободного пространства. Ведь основной покупатель этих изделий отнюдь не владелец большого дома с просторными комнатами. Они востребованы среди владельцев маленьких городских квартир.

Обычная распашная межкомнатная дверь, в отличии от дверей гармошек, для своего открывания требует свободное пространство, примерно равное его ширине – не всегда есть такое место. Складное дверное полотно не открывается, а складывается. Это значительно экономит место. Но сравнение такого дверного решения с распашными моделями в корне не верно – распашная для двери гармошки не конкурент. Соперничать она может разве-что с раздвижной дверью.

Второе, не менее важное достоинство кроме экономии пространства – простота установки. Домашний мастер установит такой дверной блок за пару часов

Простота монтажа связана с конструкцией дверей гармошек. В связи с необычным механизмом открывания, производители поставляют эти изделия уже в собранном виде. Домашнему мастеру придется лишь правильно закрепить дверной блок – в процессе работ не придется даже применять монтажную пену или любые другие строительные материалы.

Дверь гармошка также отличается универсальностью и невероятной многофункциональностью. Ширина дверных полотен практически ничем не ограничена. Это кажется странным, но это только на первый взгляд. Существуют случаи, когда изделия могут применяться в качестве межкомнатной перегородки-трансформера.

Двери гармошка универсальны. Их можно купить несколько, а затем соединить в единое целое. Кроме того, особенности конструкции позволяют монтировать полотна не только в прямых, но также и в радиальных проемах. Нет никаких проблем с тем, чтобы изогнуть направляющую и повесить ее на потолке в одной из комнат – таким образом, дверь гармошка легко превращается в трансформируемую перегородку.

Ни одна другая межкомнатная дверная система кроме дверей гармошек не имеет таких возможностей.

Также к достоинствам и преимуществам можно отнести большой выбор самых разных форм и дизайнерских решений для таких дверей. В этом изделия не уступают всем существующим типам дверных конструкций.

Говоря о недостатках, которые имеются у дверей гармошкой, найти какой-либо минус довольно трудно. В целом, недостатки скорее относятся к материалу изготовления конкретной двери.

Например, пластик отличаются высокой хрупкостью. Также изделие сильно подвержено перепадам температур – конструкция может деформироваться. Аналогичные деревянные двери нуждаются в особенном уходе.

Можно выделить общий для всех раскладных конструкций минус. Это роликовые направляющие и сами ролики – со временем они начитают плохо выполнять свои задачи, однако, это поправимая проблема и зависит она от качества сборки конкретной двери.

Можно выделить еще два не очень хороших момента. Так, эксплуатация дверей гармошкой невозможна в общественных помещениях. Несмотря на то, что существуют надежные модели, постоянное закрывание и открывание повышает износ механизмов.

Как правильно установить выдвижную навесную гармошку?

«Гармошка» – это отличный вариант и в офисные помещения, и в квартиры. Стоят они сравнительно недорого, и, как любая другая дверь-купе, ассоциируются с компактностью.

«Базой» для данных изделий служат массивы из различных пород деревьев, но, минусом таких дверей является то, что они весьма нелегкие. «Заменителем» дверей-гармошек из массивов являются пластиковые двери.

Минус – «хлипкость» конструкции.

Плюс – цена изделия.

Для работы, прежде всего, нужно подготовить дверной проем должным образом – несомненно, можно вмонтировать дверь-гармошку и в уже существующую дверную коробку, однако, такой шаг может заметно уменьшить ширину уже имеющегося проема.

Целесообразно будет, все-таки, убрать старую дверь и коробку, и убрать всю затирку под ней до бетона или кирпича (материала, из которого и построен Ваш дом). И затем лишь, необходимо замерять проем, и сверять его с номинальными размерами двери при разном количестве составляющих.

Данные размеры написаны в документе к двери. Учитывайте лишь ширину доборов. В итоге, Вы разбираетесь, что делать с проемом: расширить или же наоборот, сузить, при помощи строительной пены, доборов и брусьев.

Заранее подготовленные доборы вначале отрезают для выполнения коробки без порожков. Затем сверлят отверстия двухмиллиметровым сверлом, на месте саморезов, и ставят саморезы, прикрепляют перекладину вверху, там, где располагаются вертикальные доборы.

По окончании строительства коробки, ее необходимо вставить в проем, с помощью брусьев. Чтобы прикрепить к стене доборы, используют длинные анкерные болты – по 3 шутки слева и справа, и 2-3 наверху.

Берем монтажную пену и запениваем отрезок между добором и стеной, ждем, пока она застынет. А позже начинаем установку самой двери.

Как и в установке любой раздвижной двери, начинать нужно с направляющих. В комплекте с дверью уже идет такой профиль. Надо измерить выбранную длину профиля, а излишек отрезать.

Также нужно отрезать профиль глухой области и место со стороны ручки двери. Необходимо проверить все размеры, прислонив профиля, но, не устанавливая их. Затем нужно проделать отверстия в профилях 3 мм, причем в верхнем профиле делать отверстия нужно с расстоянием около 6 см, а на боковых – около 16-17 см.

Если профиль крепится специальными клипсами, то приступайте к их монтажу по всей необходимой площади двери. Наверху у Вас должно получиться около 7 клипс, а по бокам 4-5.

Приступаем к сборке дверного полотна. Следует запомнить, что все полосы должны быть одинаковыми по высоте, а при установке необходимо оставлять зазор внизу около 10 мм – для вентиляции.

Как нужно собирать данный вид дверей, обычно пишут в паспорте к ней. Если Ваша будущая дверь пластиковая, то панели в ней соединяются при помощи пазов или с помощью дополнительных прокладок.

По окончании соединения всех составляющих, необходимо собрать и закрепить всю фурнитуру. Остается лишь установить собранную дверь в проем.

Чтобы это сделать, дверь нужно прикрепить роликами в направляющий профиль, затем сложить и расположить в центре профиля, таким образом, легче установить направляющую в дверном проеме.

Если Вы используете клипсы, то и направляющая прикрепляется на них. Затем нужно приступить к установке боковых профилей. Осуществляется проверка легкости хода двери и плотности ее прилегания к ответному профилю со стороны ручки.

Если с этим все в порядке, нужно закрепить ручку. Во время того, когда дверь закрыта, отмечают местонахождение замка с другой стороны, и на это место приделывают защелку с магнитом.

Когда все готово, закрепляются наличники.

Лишняя их часть отрезается ножовкой под острым углом. Закреплять их можно жидкими или специальными гвоздями с невидимыми шляпками. Установка двери-гармошки готова.

Дверь-книжка

Жителям малогабаритных квартир не нужно рассказывать о тесноте жилого пространства, узких коридорах и невозможности разминуться вдвоем в проходе.

Наверняка распашные двери, открывающиеся на весь коридор, не раз становились источником шишек и ссадин домочадцев.

Поэтому вполне закономерно, что рано или поздно хозяева задумываются о более рациональном использовании квадратных метров. И такой палочкой-выручалочкой как раз и становится дверь-книжка.

Окончательная сборка и закрепление

Сейчас осталось только установить складывающуюся межкомнатную дверь-гармошку вовнутрь приготовленного дверного проема. Дверное полотно вдевается роликами в направляющий профиль. Когда все элементы вставлены, дверь складывается и размещается в центре профиля. В таком состоянии удобнее всего выполнить установка направляющей в дверном просвете. В случае использования клипс, направляющая защелкивается на их. По мере надобности употребляется резиновый молоток для плотного защелкивания. В других вариантах употребляются шурупы, которыми сначала крепится рельса по бокам, а после и по всей длине через каждые 5-7 см.

Последующим шагом крепятся боковые профили, и закрепляется глухая часть дверного полотна к соответственному профилю. На этом шаге проверяется легкость хода двери и плотность ее прилегания к ответному профилю со стороны ручки.

Если все нормально, то устанавливается ручка. В закрытом состоянии двери отмечается место расположения ответной части замка и прикручивается защелка с магнитом на дверной короб.

Материалы для изготовления

Дверь гармошку своими руками в настоящее время изготовить совсем не сложно. Существует множество строительных материалов, подходящих для этой цели. Самыми распространёнными являются дерево, ДСП, МДФ и пластик.

Дерево

Древесный массив – довольно прочный материал, который при правильной обработке способен прослужить долгое время. После распила на ламели нужных размеров древесину нужно обязательно пропитать антисептическими средствами, покрыть морилкой и залакировать. Защитное покрытие придётся периодически обновлять. К недостаткам натуральной древесной породы можно отнести чувствительность к повышенной влажности.

ДСП

Относительно дешёвый и не очень прочный материал. Поскольку он состоит из спрессованных и склеенных между собой опилок, шурупы держатся в нём не слишком крепко. Преимуществом материала является хорошая тепло- и звукоизоляция, однако конструкция двери-гармошки не позволяет материалу проявить эти качества в полноте. ДСП также обладает высокой влагоустойчивостью и биостойкостью, но всё же для складных дверей это далеко не лучший вариант.

МДФ

По сравнению с ДСП, материал в большей степени подходит для изготовления дверей сложной конструкции. ДСП достаточно прочно, имеет малый вес, экологически безопасно, влагоустойчиво и огнеупорно.

Пластик

Это недорогой долговечный материал с высокой водостойкостью. Легок в обработке, не даёт сколов, царапин и трещин, не рассыхается. Для межкомнатных дверей обычно используют пластик с рисунком: под дерево, под цвет стен и т.п. Дверь-гармошка из белого пластика больше подойдёт как перегородка для душевой кабины.

Одним из самых дорогих материалов, используемых при изготовлении складных дверей, является закалённое стекло. Однако процесс его обработки достаточно трудоёмкий, поэтому изготовить двери гармошки своими руками из этого материала будет достаточно сложно, в таком случае лучше приобрести готовое изделие.

Фурнитура и инструменты

Для изготовления и установки дверей понадобится специальная фурнитура, её можно приобрести в строительных или мебельных магазинах. Это петли, стопоры, шарнирные направляющие, оси, каретки с бегунками, посадочные пластины, саморезы. Потребуется также купить кромку из ПВХ для облицовки будущей двери. Она выбирается под цвет всей конструкции. Ещё понадобятся дверная ручка и замок.

Из инструментов нужно приготовить электрическую дрель со свёрлами, электрический лобзик, металлическую линейку, клей, рулетку, ножовку с пилками, угольник и карандаш.

Это интересно: Как сделать двери на роликах своими руками — рассмотрим по порядку

Как сделать дверь-гармошку самостоятельно

Изготовить такую дверь своими руками несложно. Самым важным моментом в этом случае станет выбор качественной фурнитуры. Для того чтобы сделать дверь-гармошку самому, вам понадобятся:

• листы материала;
• петли;
• шарнирные направляющие;
• ручка;
• замок;
• пластиковая кромка;
• боковые профили;
• заглушки;
• направляющая;
• роликовый механизм;
• саморезы;
• дрель;
• рулетка;
• карандаш;
• канцелярский нож.

Изготовление дверного полотна:

1. Замерить высоту и ширину дверного проема.
2. По полученным данным разметить листовой материал и вырезать из него желаемое количество панелей (оптимально – 5–6), из которых будут состоять створки. Ширина отдельных элементов может быть разной.
3. Обработать мелкозернистой наждачной бумагой края отрезанных панелей и наклеить на них пластиковую кромку в тон.
4. Оставить заготовки сохнуть примерно на 12 часов.
5. Разметить места установки фурнитуры и ручки с замком.
6. На торце крайней створки укрепить сверху и снизу 2 металлические оси. Их положение должно быть строго одинаково относительно друг друга.
7. Просверлить отверстие для роликового механизма вверху и установить колесики.
8. Уложить панели на пол для соединения их петлями. Располагать петли следует на одном уровне по горизонтали, чтобы не было перекосов. Между всеми панелями, кроме крайних, надо установит по 3 петли.
9. Соединить соседние панели петлями таким образом, чтобы расстояние в открытом виде между ними составляло 3 мм.
10. Сделать выемки под ручку и замок.

Установка в дверной проем:

1. Через каждые 25–30 см в верхней направляющей просверлить небольшие отверстия.
2. Выбрать, в какую сторону будет складываться дверь. На противоположную сторону рельса установить защелку.
3. Бегунок каретки ввести в направляющую.
4. Закрепить направляющую в верхней планке дверного короба.
5. В нижней части проема закрепить приемную пластину.
6. В приемные пластины ввести металлические оси готовых створок.
7. По периметру дверного проема установить наличники.

Как видно из рекомендаций, вопрос о том, как установить дверь-гармошку самому не затруднит даже неопытного мастера. Правильно выбирайте материал раздвижных дверей, фурнитуру к ним, учитывайте все особенности этих конструкций, и они прослужат вам исправно.

Преимущества и недостатки дверей гармошек

Складные двери гармошка — это скорее жесткая штора. Такие изделия, имея ряд достоинств, отличаются большим количеством недостатков.

Основные особенности конструкций объединены в таблицу:

Виды дверей гармошек

Изделия могут отличаться по материалу изготовления и некоторым особенностям конструкции.

Они бывают:

Глухие. Для их изготовления используется цельный массив любого непрозрачного материала.

Глухие двери гармошка

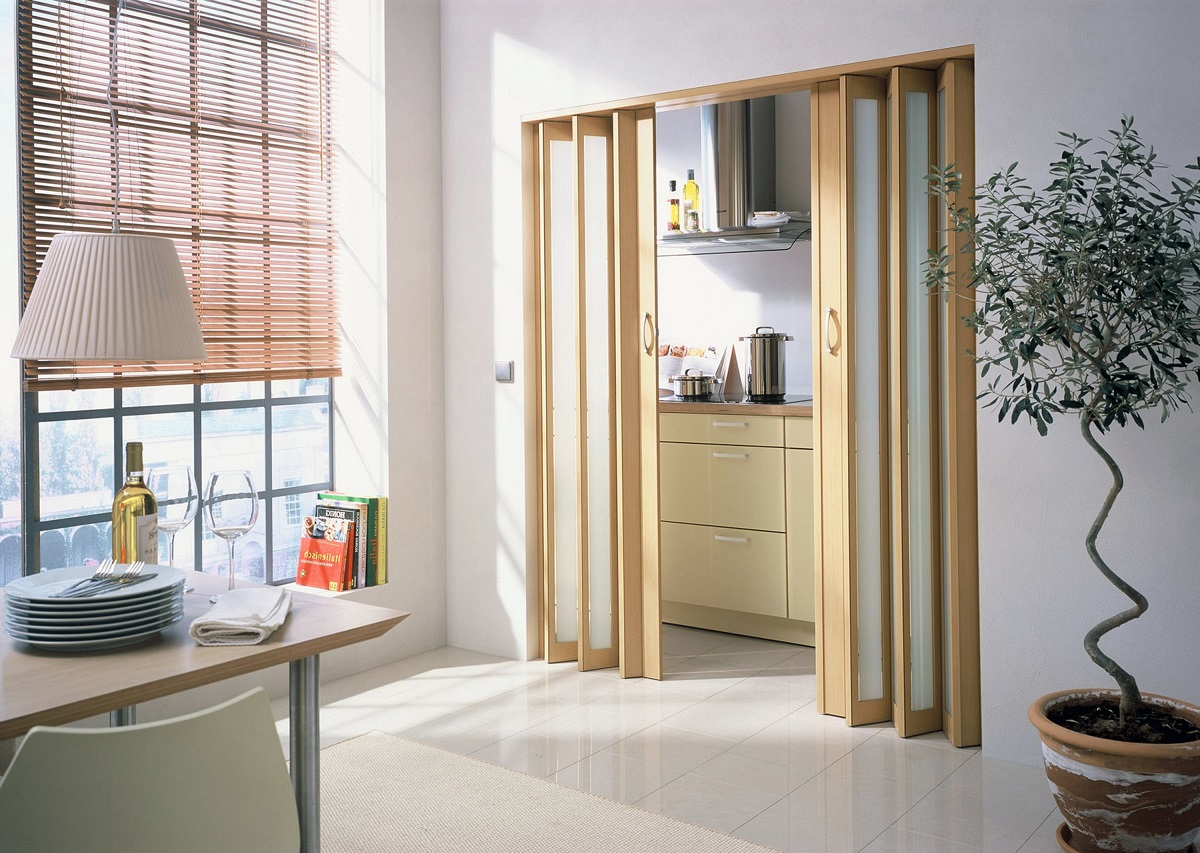

Со стеклянными вставками. Такие двери гармошка имеют более эстетичный вид, но и меньшую прочность, что уменьшает их эксплуатационный срок.

Стеклянные вставки в дверях

Из пластика. Чаще всего, это не слишком долговечные изделия. Помимо самого полотна, изготовленного из пластика, из такого же материала делаются и многие элементы фурнитуры, которая так же не отличается большим сроком службы.

Двери гармошка из пластика

Из дерева. Это более долговечные конструкции. У них отсутствуют детали из пластика, а наиболее изнашиваемые элементы изготавливаются из металла.

Деревянные двери гармошка

Двери гармошка могут иметь разное количество складывающихся фрагментов, что зависит от габаритов проема.

Конструкция двери гармошки

Схема сборки двери гармошки

Установка двери гармошка своими руками, начинается с ознакомлением с ее конструкцией.

На схеме видно, что изделие состоит из:

• Верхней направляющей – поз. 1в.
• Двух боковых направляющих: левой – поз. 1а и правой – поз. 1б.
• Двух полупанелей: правой и левой – поз. 3.
• Основных панелей – поз. 5.
• Соединительного шарнира – поз. 4.
• Стыковочной рейки – поз. 2.
• Панели с замком – поз. 6.
• Бегунков – поз. 7, предназначенных для перемещения полотна двери.
• Стопоров – поз. 8, для фиксации дверного полотна.
• Саморезы – поз. 11, для крепления направляющей рейки.
• Ручки – поз. 9, для закрывания двери.
• Защелки – поз. 10.

Особенности дверей

Существенная экономия пространства. Довольно часто при расстановке мебели приходится ориентироваться на расположение дверных проемов. Рядом с ними невозможно поставить так нужный шкаф или для удобства – диван, повесить полку или картину. Причина – это будет мешать открыванию двери. Если речь идет о «гармошке», то такой проблемы не существует.
Возможность отделки стен всеми материалами, без ограничений. Резко открывающаяся дверь часто своей ручкой повреждает облицовку поверхности: пробивает (например, пластиковые панели) или просто царапает. Конструкция складной двери исключает такие «неприятности» в принципе.
Бесшумность. «Гармошка» плавно скользит по направляющим, поэтому не слышно привычного многим скрипа открывающейся двери.
Безопасность. В семьях, где растут малыши, довольно нередки случаи, когда они умудряются прищемить себе палец. Да и не каждую дверь ребенок в состоянии открыть. В этом плане раздвижные модели идеальны.
Надежность в эксплуатации. Открывающимся дверям присущи довольно распространенные недостатки. Например, «провис», «перекос». Со временем или под влиянием колебаний температуры, влажности их геометрия не совпадает с проемом. Многие сталкивались с ситуацией, когда в определенные сезоны дверь открывается и закрывается с трудом

«Гармошки» такому недугу не подвержены.
Немаловажно и то, что такими изделиями можно оборудовать проем любого размера, даже там, где стандартная дверь не подойдет.

Независимо от конструкции все двери- гармошки имеют обязательные одинаковые составные части: направляющие, стопоры, ролики. Их установка – дело несложное, поэтому доступна и непрофессионалу.

Это интересно: Установка двери гармошка — рассказываем все нюансы

Подготовка дверного проема

• Проем очищается: убирается старая дверная коробка, очищаются щели, заделываются строительной смесью для выравнивания, и шпаклюются.
• Замеряется параметры: высота и ширина проема.
• Тщательно выравнивается пол – вне зависимости от того какая система выбрана, для бесшумного и плавного скольжения пол должен быть совершенно ровным.

Дверь-гармошка: установка

Собрать изделие не так уж сложно и своими руками, нужно лишь соблюдать аккуратность и последовательность сборки.

1. В проеме крепится верхняя направляющая. Если ширина последней превосходит величину проема, то лишнее обрезается, и при необходимости производятся новые отверстия для крепежа.
2. Определяется, в какую сторону будет складываться полотно. На противоположной от нее стороне направляющей производится установка защелки. В нее вводится ось замковой панели, а в паз направляющей – бегунок.
3. Верхняя ось крепится к замковой панели. Если производителем отверстие не предусмотрено, следует выстрелить его. Та же операция производится с нижней осью. В итоге замковый элемент должен занять строго вертикальное положение.
4. В нижней части проема относительно положения панели закрепляется приемная пластина.
5. В верхней части последнего замыкающего элемента высверливается отверстие под бегунок, если его там нет.
6. Оси устанавливаются на каждую вторую панель. Если производителем отверстия не предусмотрены, следует сделать их самостоятельно и своими руками закрепить.
7. Панели размещаются рядом в той последовательности, в какой они будут размещаться в готовой конструкции. Отмечаются места для петель – по три штуки на равном расстоянии друг от друга. Затем элементы соединяются: при этом между ними должен оставаться зазор в 3 мм.
8. На замковой панели монтируется дверная ручка.
9. Полотно в сложенном состоянии поднимается, металлические оси вводятся в посадочные пластины.
10. При ширине проема больше метра, рекомендуется установить систему с двумя направляющими. В этом случае ролики монтируются на нижней части изделия.

На видео процесс установки двери-гармошки представлен более подробно.

Для защиты помещения, или разделения его на зоны, часто используются современные конструкции, одной из которых является дверь гармошка. Она особенно удобна, когда трудно вписать в габариты дома стандартную распашную конструкцию. Статья предлагает познакомиться, какие бывают двери гармошка, как установить их самостоятельно.

Складные двери гармошка — это скорее жесткая штора. Такие изделия, имея ряд достоинств, отличаются большим количеством недостатков.

Основные особенности конструкций объединены в таблицу:

Виды дверей гармошек

Изделия могут отличаться по материалу изготовления и некоторым особенностям конструкции.

Они бывают:

Глухие. Для их изготовления используется цельный массив любого непрозрачного материала.

Со стеклянными вставками . Такие двери гармошка имеют более эстетичный вид, но и меньшую прочность, что уменьшает их эксплуатационный срок.

Из пластика . Чаще всего, это не слишком долговечные изделия. Помимо самого полотна, изготовленного из пластика, из такого же материала делаются и многие элементы фурнитуры, которая так же не отличается большим сроком службы.

Из дерева. Это более долговечные конструкции. У них отсутствуют детали из пластика, а наиболее изнашиваемые элементы изготавливаются из металла.

Двери гармошка могут иметь разное количество складывающихся фрагментов, что зависит от габаритов проема.

Конструкция двери гармошки

Установка двери гармошка своими руками, начинается с ознакомлением с ее конструкцией.

На схеме видно, что изделие состоит из:

• Верхней направляющей – поз. 1в.
• Двух боковых направляющих: левой – поз. 1а и правой – поз. 1б.
• Двух полупанелей: правой и левой – поз. 3.
• Основных панелей – поз. 5.
• Соединительного шарнира – поз. 4.
• Стыковочной рейки – поз. 2.
• Панели с замком – поз. 6.
• Бегунков – поз. 7, предназначенных для перемещения полотна двери.
• Стопоров – поз. 8, для фиксации дверного полотна.
• Саморезы – поз. 11, для крепления направляющей рейки.
• Ручки – поз. 9, для закрывания двери.
• Защелки – поз. 10.
