Особенности ремонтных работ по шлейфу
Восстанавливать нарушенные соединения необходимо в том случае, если для поврежденного шлейфа или отдельных контактным сборок не удалось найти полноценную замену. Пайка шлейфа тачскрина поможет исправить положение вещей при повреждении исключительно незначительной части проводников.
Для этого достаточно будет использовать только миниатюрный паяльник и запчасти для мобильных телефонов. Если специальные инструменты и опыт пайки отсутствует, оптимальным вариантом будет воспользоваться услугами ремонтной мастерской. При противоположном раскладе, шлейф может выйти полностью из строя.
Перед тем, как приступить к самостоятельной пайке шлейфа, следует учитывать определенные факторы
В частности, нужно обратить внимание на:
- степень повреждения шлейфа;
- сложность разборки гаджета;
- срочность предстоящих работ.
К примеру, если мобильное устройство нормально функционирует при отсутствии какой-либо из кнопок, то перепайка шлейфа тачскрина скорее всего не потребуется. При таком раскладе, достаточно будет перепаять подводку к каким-либо контактам. Чтобы самостоятельно починить поврежденный шлейф, предварительно понадобится подготовка расходных материалов и инструментов:
- пинцет;
- флюсовый спиртовой раствор;
- канифоль и легкоплавкий припой;
- провод, для которого характерно наличие лакового покрытия;
- кусок пластины;
- паяльник;
- дисплейные модули.
Перед выполнением пайки шлейфа у дисплея, понадобится фиксация подлежащего к восстановлению участка. С этой целью можно использовать двухстороннюю клейкую ленту. За счет надежного закрепления обеспечивается механическая жесткость и дополнительная прочность паяных соединений. Далее сенсорный экран или место контакта должно быть очищено от изоляционного слоя с помощью специализированных инструментов. В свою очередь, понадобится кисточка, чтобы нанести ранее подготовленный канифольный раствор тонким слоем.
После того, как контакт будет основательно прогрет, надо будет проверить припой на наличие излишков. В случае обнаружения понадобится их удаление. Дальнейшим этапом будет прикладывание кусочка проводника к одному из концов шлейфа.
Выбор паяльника
Итак, начнем с того, что паяльник – это самая основная часть процесса пайки. От правильного выбора этого инструмента зависит скорость и удобство выполнения работы.
Электрические паяльники делятся на 2 типа:
- Спиральные. Спиральные нагреваются медленно, но более долговечны.
- Керамические. Керамические, в свою очередь, быстро разогреваются, но требуют бережного использования, так как весьма сильно подвержены механическому воздействию.
Также, прибор подразделяется по мощности:
- 3-10 Вт, в основном используются при распайке микросхем, совсем крохотных размеров;
- 20-40 Вт, пользуются спросом у радиолюбителей и в быту;
- 60-100 Вт, с их помощью паяют провода с сечением больших размеров;
- 100-250 Вт, для работы с металлом крупных размеров;
В основном, опытные пайщики используют паяльные станции, так как они оснащены регулируемым диапазоном нагрева и способны поддерживать постоянную температуру. Паяльная станция в руках мастера намного ускоряет и улучшает процесс работы, но новичок, к сожалению, не сможет ощутить преимущества.
Существует определенный ряд характеристик, по которым отличаются паяльники:
- Напряжение питания паяльника.
- Форма жала.
- Максимальная температура жала.
Способ первый
Для того чтобы провести ремонт шлейфа телефона, вам необходимо выполнить следующие действия:
- Извлеките заднюю крышку корпуса вашего устройства и извлеките аккумуляторную батарею.
- Теперь необходимо выкрутить крепящие винты, используя плоскую отвертку.
- Снимите главную печатную плату и пластмассовую накладку, что находится под экраном. Крепится последний компонент на двустороннем скотче.
- Далее нужно заняться поиском разрыва на какой-либо из дорожек. Для этого стоит избавиться от изоляции при помощи иголки.
- Берем в руки паяльник и наматываем на его жало кусочек медной проволоки. Лучше всего подойдет компонент с низкими параметрами мощности (где-то 20-25 Ватт). Отпаиваем остатки изоляции провода.
- Край, который только что был зачищен, нужно подготовить к соединению с платой.
Если с предыдущим пунктом закончили, то переходим к самой пайке. Припаиваем края на печатную плату и внимательно осматриваем всю схему на предмет наличия разрывов между дорожками.
Возьмите в руки термопленку или слой полиэтилена, оберните ей края припаянного шлейфа хотя бы в один слой
Прогревайте все это дело до того момента, пока не подплавите пленку, тем самым приклеив ее к ленте
Для этого действия прекрасно подходит утюг, но нужно брать во внимание, что вся процедура должна проходить с особой осторожностью.
Бывает так, что дорожка надламывается не у краев, а в самом центре. Для устранения такой неполадки лучше всего продублировать эту дорожку при помощи кусочков монтажного проводника.
Теперь собираем мобильное устройство в обратном порядке и проверяем его на работоспособность.
Как отремонтировать шлейф телефона другим способом? Все очень просто.
https://www.youtube.com/watch?v=yv0Fqw6aQEE
Восстановительные работы можно провести и следующим образом:
Сперва измельчаем небольшое количество канифоли до состояния порошка и растворяем в спиртовом растворе. Для создания раствора используйте пропорциональное соотношение один к шести.
Теперь берем в руки старый добрый клей “Момент” и клеем поврежденный участок на изолированную пластину. Затем нужно положить это соединение под самый обычный технический микроскоп, которым все пользовались на уроках биологии в школе.
Приступаем к снятию изоляции. В качестве инструмента можно использовать скальпель или маленький нож. Убираем где-то 1,5 мм провода в месте обрыва. Дальше нужно нанести немного того раствора, который был в первом пункте, на участок ленты. Используйте кисточку для нанесения смеси. После нанесения прикоснитесь жалом паяльника к данному участку шлейфа.
Снимите лак с помощью скальпеля и тщательно смажьте этот отрезок раствором канифоли и спирта
Залудите проводник на 25 мм от его кромки и осторожно припаяйте его к самой крайней дорожке по отношению к крайнему шлейфу.
- Загибаем участок провода, который соединяем две стороны нерабочей дорожки и откусываем кусачками лишние части, которые образовались в ходе работе. Остается припаять шлейф к плате.
- Если имеется необходимость в “наращивании” шлейфа, то воспользуйтесь другим отрезком шлейфа с соответствующими геометрическими размерами. Разрежьте компонент перпендикулярно поврежденному участку.
- Зачищаем, соединяем и паяем обе половинки. Изолируем участки провода, которые оголены и собираем мобильник в обратной последовательности.
Усугубляет ситуацию то, что полностью заменить гибкую ленту из проводов не всегда представляется возможным (если только не обратиться в специализированную мастерскую с просьбой подыскать подходящие для гаджета запчасти). Именно по этой причине может потребоваться самостоятельная пайка шлейфа матрицы телефона, ноутбука, телевизора или другого прибора.
Ремонт (восстановление) нарушенных соединений имеет смысл лишь тогда, когда невозможно найти замену повреждённой ленточке или отдельным контактным сборкам. Пайка гибкого шлейфа целесообразна и в тех случаях, когда порваться могла лишь незначительная часть проводников, которые при желании можно запаять миниатюрным паяльником.
Чем и как приклеить шлейф к плате
Большинство современных плат для цифровой техники использует механический способ подключения шлейфов, однако, в отдельных случаях могут использоваться анизотропные токопроводящие пленки (скотч) или клеи.
Чтобы приклеить гибкий шлейф к плате
в случае с ACF необходимо:
- Очистить остатки предыдущего соединения/скотча с помощью изопропилового спирта.
- Взять анизотропную клеящую пленку (подойдет, например, 3M Z-Axis 9703, перед применением обязательно следует убедиться, что расстояние между контактами не превышает 0,4 мм, так как при меньшем размере можно получить короткое замыкание).
- Снять первый защитный слой и наклеить пленку на плату.
- Снять второй защитный слой с ACF-пленки.
- Правильно сопоставить контакты шлейфа и контакты на плате, приложить шлейф и равномерно придавить к поверхности платы с достаточным усилием.
При проведении работ обязательно следует учесть, что в воздухе не должно быть пыли и мелких частиц (если наклейка производится в бытовых условиях, работу можно проводить в ванной комнате).
Температура в помещении должна быть в диапазоне от +20°C до 38°C (но никак не ниже +10°C).
Как приклеить шлейф к дисплею — описание метода
Технология монтажа шлейфов с помощью токопроводящей клейкой ленты идентична процессу соединения шлейфа и платы.
Отличия могут быть лишь в поддерживаемых материалах (например, скотч Axis 9703 не рекомендуется для монтажа на стеклянные поверхности, подойдут только пленки 5352R и 5552R от того же производителя) и минимальном рекомендуемом зазоре между контактами (так, пленка 3M Z-Axis 5552R может применяться при расстоянии между контактами менее 100 микрон).
Некоторые токопроводящие пленки или клеи могут требовать нагрева или большого усилия, прилагаемого к склеиваемым поверхностям при монтаже.
Перед покупкой в обязательном порядке следует ознакомиться со спецификацией пленки/клея. Уточнить порядок применения.
Восстановление порванных шлейфов токопроводящим скотчем
Часто случается, что в процессе разборки дисплеев или другой сложной техники при отклеивании шлейфа прикладывается чрезмерное усилие, и он рвется.
Приобретение такого простого с виду элемента может стать практически невыполнимой задачей, так как аналогичных проводников в продаже не найти, как и доноров (сломанной техники, с которой можно снять запчасти).
В этом случае ACF пленка или клей спасет ситуацию, вне зависимости от типа шлейфа.
Процедура так же проста, как и в случае с подключением шлейфа к плате или монитору.
Поврежденный участок шлейфа вырезается
Для этого проводник полностью перерезается под прямым углом в двух местах по краям от порыва (поврежденного участка).
При необходимости на стыкуемом участке токоведущие части оголяются (если в середине шлейфа проводники заизолированы) и обрабатываются спиртом.
Снимается первый слой защитной пленки с ACF, и скотч наносится на конец одного из обрезков шлейфа.
Снимается второй защитный слой и прикладывается второй обрезок шлейфа.
В зависимости от требований технологии монтажа пленки может потребоваться нагрев или достаточное усилие сжатия места соединения (здесь важно учесть, что некоторым типам шлейфов нагрев противопоказан, значит, соединяющую пленку следует выбирать с монтажом без нагрева).. ВИДЕО ИНСТРУКЦИЯНедостаток такого метода восстановления шлейфа – уменьшение его длины
ВИДЕО ИНСТРУКЦИЯНедостаток такого метода восстановления шлейфа – уменьшение его длины.

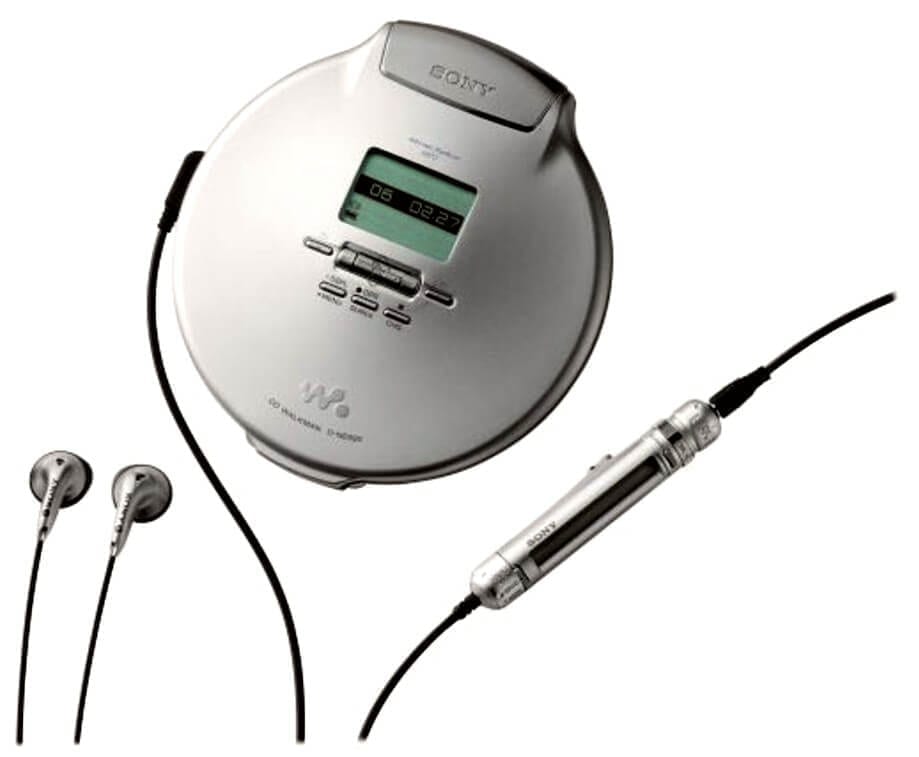

Завалялся дома на полке
сидишник от Walkman (D-NE920). Хороший плеер, НО….. Он не пашет.
После разбора выяснилось что причина кроется в перебитом шлейфе головки, поэтому сегодня будет показано как починить шлейф своими руками.
Советы
- Использовать спецодежду. При работе с паяльником лучше всегда носить спецодежду, такую как перчатки, специальный фартук, очки. Это поможет избежать ожогов и травм при работе. Помимо этого, иногда требуется использовать маску, чтобы избежать попадания токсичных паров в дыхательные пути.
- Не оставлять паяльник сухим при нагревании. Необходимо всегда смачивать паяльник канифолью, это поможет избежать окисления.
- Выбирать паяльник лучше со сменным жалом, чтобы использовать разные формы.
- Лучше использовать разные температуры, для разных видов сплавов. Так можно сделать спайку намного качественней и долгосрочной.
- Использовать надежное освещение. Использовать настольные лампы и фонарики с внешними источниками питания. Это поможет продолжать работу на случай отключения электроэнергии.
Ноутбуки
Восстановить шлейф ноутбука можно несколькими способами. Расположенные на материнской плате контакты и провода имеют сменный тип. В случае обнаружения повреждения на них лучше заменить сам провод. Он стоит гораздо дешевле, чем материалы, которые потребуются для его восстановления.
Если комплектующие найти не вышло, можно его заменить. Для этого потребуется подобрать подходящий по сечению провод. Данный метод не подходит для многожильных шлейфов.
Поврежденный проводник извлекается из места контакта на плате. После этого провод в оплетке аккуратно продевается в вилки на местах сцепления. Они используют защелки, поэтому зафиксировать их можно при помощи плоской отвертки.
Если требуется восстановить многожильный шлейф, тогда следует зачистить место повреждения и нарастить обрыв при помощи проводникового состава. Для этих целей часто используется токопроводящий клей.
Неисправности, связанные с повреждением
Определить, что оборудование повреждено из-за шлейфа, достаточно просто. Если рассматривать экран ноутбука или телевизора, то из-за повреждения проводника матрица начнет мигать или частично пропадет изображение. Это связано с тем, что такой канал подключения к основной плате отвечает за проецирование сигнала. Поврежденный участок будет транслироваться с перебоями изображения именно в месте спайки контактов.
В любом из случаев убедиться, что проблема в шлейфе, можно, только разобрав само устройство и проверив напряжение на каждом из его контактов. Обычно такие перебои видны невооруженным взглядом.
Из основных визуальных признаков повреждения выделяются следующие:
- Потемнения в местах, где идет жила шлейфа.
- Изломы и разрывы на ленте.
- Поврежденные контакты в местах пайки.
В любом из случаев обычным клеем такие неполадки не исправить. Здесь потребуется канифоль, олово, спирт и паяльная станция.
Пайка шлейфа
Гибкие шлейфы из тонких проводников уже давно применяются в современной бытовой аппаратуре. Их можно встретить в обычном мобильном телефоне, а также в любом образце компьютерной техники, в которой имеются многожильные соединения. Как правило, в шлейфе дорожки проводников очень тонкие и располагаются вплотную одна от другой, что накладывает на паяльные работы следующие ограничения:
- для припаивания шлейфа к плате потребуется паяльник, мощность которого не должна превышать 24-х Ватт;
- при пайке желательно использовать специальную увеличительную линзу, закреплённую на рабочей подставке-кронштейне;
- для обеспечения хорошего отвода тепла от рабочей зоны потребуется массивный пинцет.
Нередко приходится соединять два тонких провода между собой (для устранения их обрыва в шлейфе, образованном из нескольких проводников). В этом случае сначала необходимо зачистить оборванные концы, а затем туго скрутить их между собой.
С целью изоляции места соединения на один из них перед этим натягивается подходящая по диаметру пластиковая трубочка (кембрик).
По завершении пайки места скрутки изолирующая трубка с небольшим натягом перемещается в зону соединения.
Основания для восстановления
Ремонт (восстановление) нарушенных соединений имеет смысл лишь тогда, когда невозможно найти замену повреждённой ленточке или отдельным контактным сборкам. Пайка гибкого шлейфа целесообразна и в тех случаях, когда порваться могла лишь незначительная часть проводников, которые при желании можно запаять миниатюрным паяльником.
В случае отсутствия специального инструмента и опыта пайки лучше всего обратиться в ремонтную мастерскую. В противном случае можно испортить шлейф окончательно.
За ремонт ноутбука, например, придётся заплатить значительную сумму (порядка 400-600 рублей), зато можно быть абсолютно уверенным в качестве нового соединения. Но даже в этом случае удаётся найти варианты экономии на устранении любой неисправности. Для этого, в частности, можно будет обратиться за помощью к приятелю, который сможет припаять оторвавшийся провод.
Способ второй
Восстановительные работы можно провести и следующим образом:
Сперва измельчаем небольшое количество канифоли до состояния порошка и растворяем в спиртовом растворе. Для создания раствора используйте пропорциональное соотношение один к шести.
Теперь берем в руки старый добрый клей “Момент” и клеем поврежденный участок на изолированную пластину. Затем нужно положить это соединение под самый обычный технический микроскоп, которым все пользовались на уроках биологии в школе.
Приступаем к снятию изоляции. В качестве инструмента можно использовать скальпель или маленький нож. Убираем где-то 1,5 мм провода в месте обрыва. Дальше нужно нанести немного того раствора, который был в первом пункте, на участок ленты. Используйте кисточку для нанесения смеси. После нанесения прикоснитесь жалом паяльника к данному участку шлейфа.
Снимите лак с помощью скальпеля и тщательно смажьте этот отрезок раствором канифоли и спирта
Залудите проводник на 25 мм от его кромки и осторожно припаяйте его к самой крайней дорожке по отношению к крайнему шлейфу.
- Загибаем участок провода, который соединяем две стороны нерабочей дорожки и откусываем кусачками лишние части, которые образовались в ходе работе. Остается припаять шлейф к плате.
- Если имеется необходимость в “наращивании” шлейфа, то воспользуйтесь другим отрезком шлейфа с соответствующими геометрическими размерами. Разрежьте компонент перпендикулярно поврежденному участку.
- Зачищаем, соединяем и паяем обе половинки. Изолируем участки провода, которые оголены и собираем мобильник в обратной последовательности.
Статьи и Лайфхаки
Печатные платы и подвижные элементы современной мобильной техники соединяются между собой благодаря плоским проводникам, также именуемым шлейфами.
В процессе активного использования устройства один из таких кабелей нередко надламывается, и владелец аппарата начинает интересоваться, как восстановить шлейф на телефоне.
Наша статья для тех, у кого есть определенные технические навыки, она расскажет о том, как самостоятельно произвести ремонт в данной ситуации.
Дополнительная тренировка
Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.
Сетка
В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.
Конструкторы
Так же отлично помогают радиоконструкторы.
Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.
Пайка кислотой
Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.Подробнее о паяльной кислоте
Какие есть виды токопроводящего клея для шлейфа
Для того чтобы все прошло гладко лучше сразу залудить проводки (как это сделать можете посмотреть в статье о ремонте наушников) а также залудить проводники на шлейфе. Для этого необходимо счистить верхний изоляционный слой.
Я делал это острием канцелярского ножа. Достаточно счистить маленькую площадочку, в которую затем нужно ткнуть паяльником с оловом, смоченном в канифоли. В итоге должна получиться оловянная капелька.
Вместо отсутсвующих частей шлейфа будут проводки из наушников. Удобны они по трем причинам:
- Дома всегда найдутся дохлые наушники.
- Такие провода представляют из себя смесь тонких медных проводков и капроновых ниточек. Благодаря этому они легко гнутся, более выносливы и более тонкие.
- Они покрыты лаком по всей длине. Соответственно им не нужна никакая наружная изоляционная оплетка, которая будет их только утолщать и препятствовать их гибкости.
Оставалось еще три тоненьких ( ~0.1 мм) проводника по центру. Вырезать их вместе с основанием шлейфа мне показалось бессмысленным и для того, чтобы разнести места припайки лишние части проводников просто отрывались.
Изначально адгезионные технологии применялись для монтажа чипа на подложку при помощи специальной токопроводящей пасты. В этом случае не требовалась пайка (то есть нагрев), паста застывала, обеспечивая необходимый теплоотвод и проведение электричества.
Позже технологию взяли на вооружение для подключения различного рода дисплеев и других узлов цифровой техники.
Современные токопроводящие клеи могут быть:
- Изотропные. Отличаются тем, что внутри токопроводящего материала нет никаких ограничений на направление распространения тока, среда однородная. Это могут быть ICA (изотропные клеи) или ICP (изотропные пасты).
- Анизотропные. Внутри токопроводящего материала ток распространяется только в определенном направлении. В эту группу можно отнести ACA (анизотропные токопроводящие клеи) и ACF (анизотропные токопроводящие пленки).
Собираем, пробуем…
Вот тут то меня и ждало самое больше разочарование…. Проблема была не только в шлейфе, но и электронике. При подключении плеера к зарядке он на экранчике показывал зарядку, но загораясь на пару секунд гас, и после, уже не реагировал ни на какие кнопки. Отсоединение и повторное подключение зарядки лишь приводило к повторению описанного…
Было 2 часа ночи настроения чинить заметно поубавилось и плеер отправился дальше пылиться на полку…
Вот такая вот печалька:-(
Надеюсь, что информация о ремонте шлейфа оказалась для Вас полезна))
Знакомы ли вы с принципом соединения всех подвижных элементов с печатной платой во всех современных мобильных технологиях? Соединение этих элементов достигается при помощи шлейфов. В ходе постоянной эксплуатации данный компонент может выйти из строя. Как починить и восстановить шлейф на телефоне? Пользователи без опыта сразу же впадают в панику и ударяются в поиски ближайшего сервисного центра. Но в мастерской услуги шлейфа стоят довольно-таки немалых денег, а кто любит непредвиденные затраты? Данная статья поможет тем пользователям, которые имеют базовые знания в работе с современной техникой. Сегодня мы попробуем отремонтировать, запаять и соединить шлейф собственными усилиями.
Использование PCI-контроллера
Выполняет те же функции, но не требует внешнего питания, получая все необходимое через PCI-подключение. IDE-шлейфом соединяется со старым жестким диском, SATA-кабель подключается к системной плате. Проблемой может стать массивная видеокарта, изрядно съедающая свободное пространство системного блока: для контроллера может просто не остаться места.
И тот, и другой адаптер являются двунаправленными, позволяя подключать как жесткие диски старого образца к современным материнским платам, так и наоборот.
Следует иметь в виду, что подключение загрузочных дисков на постоянной основе ощутимо снизит скорость работы системы. Поэтому адаптеры следует использовать либо для вспомогательных дисков (в качестве хранилища данных, например), либо как временную меру.
Простая пайка проводов
Первый пример это припаивание проводов.
Что потребуется
Для снятия изоляции с проводов понадобится стриппер.
С помощью него можно быстро удалить изоляцию. Бокорезы, кусачки, нож, зубы или паяльник не смогут так же легко справиться с этой задачей.
Для пайки проводов подойдет жидкая канифоль, или ФКЭТ.
Жидкая канифоль лучше всего обволакивает жилки проводов. Она дешевая, практичная и удобная.
Какое жало лучше выбрать
Для проводов нужно много припоя. Мини волна практичнее всего для пайки любых проводов, чем обычный конус или плоское жало.
Пошаговый процесс
Стриппером снимаем изоляцию, скручиваем провода.
Наносим флюс на спаиваемые провода, берем припой на жало. Температура жала не больше 300 °C.
Несколькими движениями вперед и назад лудим скрученные провода. Если припой образовался в комочки, то добавляем ждем остывания место пайки, чтобы не повредить кисточку. Добавляем еще флюс и снова проводим по месту пайки паяльником. Припоя не должно быть много или мало.
Лучше всего залудить оба провода перед спаиванием вместе, однако не получится надежно их скрутить. Поэтому, легче сразу сделать скрутку и затем спаять их.
Основная проблема при ремонте наушников это стойкая изоляция проводов.
Особенности залуживания проводов
Чтобы залудить такие провода, необходимо с помощью припоя и канифоли тщательно пройтись по месту пайки.
Для пайки понадобится массивное жало, большая капля припоя и жидкая канифоль. Так же наносится флюс, но пайка немного другая. Теперь главная задача это сжечь изоляцию. Это можно сделать при помощи большой капли припоя. Продольными движениями вперед и назад проводим припой по месту пайки. Изоляция сжигается медленно. Не нужно повышать температуру выше 300 °C и использовать кислоту. Если не получается залудить, то пробуем снова, но уже вместо канифоли используем ЛТИ-120. Этот флюс поможет залудить провода не хуже паяльной кислоты.
Как отремонтировать шлейф матрицы
Поломка может сопровождаться одним из этих дефектов или одновременно всеми из перечисленных. Восстановить нормальную работу можно двумя способами: произвести ремонт шлейфа матрицы или заменить его на новый. Второй способ более простой, но воплотить его на практике бывает иногда сложно. Связано это с тем, что линейка выпускаемых телевизоров у каждого производителя постоянно обновляется.
При этом старые модели и комплектующие для них снимаются с производства. Ремонт – более сложный способ, требующий внимательности и аккуратности.
Физическое повреждение
К этому виду относятся повреждения шлейфа в виде обрыва, окисления его контактов или элементов поверхностного монтажа. Для определения повреждений в сервисных центрах выполняют диагностику шлейфов методом прозвонки всех жил тестером, мультиметром, трансформатором или другим устройством. При этом определяется целостность проводов и их изоляции.
Физическое повреждение может произойти из-за перетирания проводов вследствие изгиба, нагрева из-за плохого контакта или перетирания с течением длительного времени работы. Дорожку с поврежденным контактом можно отремонтировать, проколов ее в нескольких местах иглой и залив отверстия токопроводящим лаком. После высыхания лака поврежденное место заклеивают скотчем.
При более серьезном повреждении поломанную дорожку отсоединяют, смывают ацетоном старую изоляцию, контакты зачищают скальпелем. На места разрыва наносят канифоль, возвращают дорожку на место и припаивают контакты. Для пайки можно использовать инфракрасный паяльник. При этом поврежденный участок вырезают ножницами, совмещают дорожки друг с другом и припаивают. Высокая температура нагрева обеспечивает плотную спайку.
Разъем шлейфа может окисляться, что приводит к выходу из строя всего устройства. Окисление контактов происходит по разным причинам, например, из-за попадания на них жидкости. Почистить механическим способом разъемы трудно из-за тонкости дорожек шлейфа. Безопасно очистить контакты можно с помощью любого растворителя, нанесенного на обычную бумагу. Тщательно потерев контакты о пропитанную бумагу, их промывают растворителем и аккуратно прочищают щеткой.
Искажение картинки
Искажение картинки происходит по нескольким причинам: неисправность самой матрицы, повреждение шлейфа, неисправность видеокарты. При повреждении шлейфа на экране появляется большое количество разноцветных вертикальных полос, хаотично меняющих друг друга. При легком наклоне телевизора или при повторном включении кабеля цветовая гамма меняется. Преобладающими становятся белые полосы, из-за чего эту поломку называют «северным сиянием». В средней части экрана появляются горизонтальные полосы, которые являются признаком неисправности именно этого устройства.
Пятна на изображении
При неисправном шлейфе на экране могут появиться крупные цветовые пятна. Они распределяются в одной части экрана или по всей его площади. Пятна периодически меняют цвет или сохраняют его. При наклоне телевизора или повторном включении кабеля они могут исчезнуть или деформироваться.
Светлые и темные пятна появляются при нарушении условий эксплуатации телевизора. При использовании влажных салфеток или аэрозолей для ухода за экраном, влага может попасть на шлейф, что приводит к окислению контактов.
Пятна могут быть причиной производственного брака. Например, если матрица установлена неровно, образуются белые засветы в углах.
Можно ли обойтись без паяльника
Затем ёмкость с твёрдой паяльной смесью разогревается любым доступным способом до момента перехода последней в жидкую фазу. Все последующие операции должны выполняться очень быстро, чтобы не допустить остывания готового состава.
Нужно окунуть в расплавленный припой конец подпаиваемого проводника, а затем осторожно капнуть жидким составом на контакт платы. Быстро прижать конец провода к ещё не застывшей капле расплавленного припоя, и дождаться остывания зоны соединения
В заключение обзора отметим, что в современных электронных устройствах обрыв проводника в контактной точке платы – это самая распространённая неисправность.
Так что после освоения технического приёма их соединения без паяльника можно будет легко восстановить любое повреждённое электронное изделие (такое, например, как клавиатура персонального компьютера).
Руководство по ремонту гибких шлейфов
Для начала стоит отметить, что если вы прежде не занимались починкой телефонов или планшетов и не представляете, как они устроены, то такая работа, скорее всего, не для вас. Чтобы самостоятельно починить шлейф, нужны как минимум базовые знания по ремонту техники. Не стоит практиковаться на таких дорогих предметах, как телефоны или планшеты, если это ваша первая работа. Итак, если вы точно уверены в своих силах, то подготовьте следующие инструменты и материалы:
- плоская отвертка;
- паяльник;
- наждачная бумага;
- термопленка;
- стекло для увеличения;
- швейная игла;
- спирт или заменитель;
- двусторонний скотч;
- кабель МГТФ.
Приступаем к работе:
- Снимаем крышку и вынимаем аккумулятор.
- Откручиваем шурупы с помощью отвертки.
- Снимаем пластмассовую накладку под экраном, которая держится на двустороннем скотче, и печатную плату.
- Избавляемся от изоляции при помощи иголки и ищем разрыв на шлейфе.
- Готовим паяльник: наматываем на жало медную проволоку.
- Опаиваем дорожки без изоляции, подготавливая их тем самым к припаиванию к плате.
- Делаем припайку. После того как припаяли дорожки к плате, проверяем шлейф на наличие разрывов. Лупа вам поможет на всем процессе работы, так как детали довольно мелкие.
- Далее нужно воспользоваться усадочной термопленкой. Оберните ее вокруг шлейфа один раз и прогрейте строительным феном или утюгом. При использовании последнего варианта будьте предельно осторожны, чтобы не обжечься и не повредить детали. Пленка должна плотно приклеиться к шлейфу.
- Если разрыв произошел посредине шлейфа, то починить его можно при помощи дублирования элементов монтажного провода.
- Вот и все. Осталось собрать планшет или телефон и проверить успешность выполненной работы.
«Айболит Плюс» на карте
Пайка шлейфа матрицы телевизора
Матрицы на ЖК телевизоры стоят очень дорого. Поэтому замену матриц в нашем городе практически никто не производит. Телевизоры с битыми матрицами идут на запчасти. Мы тоже скупаем такие телевизоры.
Но есть у матриц жк телевизоров дефекты, которые можно устранить. Один из таких дефектов это плохой контакт между шлейфом и планкой матрицы, которую иногда также называют TCON. Шлейф приклеен к матрице анизотропным клеем. И в принципе он неплохо держит. Но все же иногда контакт нарушается, особенно если в телевизоре неоднократно и неаккуратно снимали матрицу для ремонта подсветки дисплея — замены светодиодов. Также эту операцию приходится делать при ремонте планки дисплея после попадания жидкости, которая стекает с матрицы по шлейфу прямо на эту планку. Ну или просто форс-мажор и шлейф отклеился.
Если этот шлейф оторвался от самой матрицы, то тут ничего надежного, чтобы дать гарантию, придумать не получится. Приклеить такой шлейф к ЖК матрице без специального оборудования не реально. А вот к дисплейной планке очень даже возможно. На фотографиях ниже вы можете увидеть этапы ремонта матрицы ЖК телевизора LG 40 дюймов, у которой нарушился контакт между дисплейной планкой и шлейфом. Шлейф аккуратно отклеивается и отрезается полоска в 1мм. Затем счищается клей. Шлейф и контакты на планка залуживаются и припаиваются.
На первой фотографии — как это выглядит в исправном состоянии.
А на этой фотографии, оторванный и заново припаянный. Операция прошла успешно. Телевизор работает уже пол-года. Нареканий нет.
Фотографии сделаны с хорошим увеличением. На самом деле, расстояние между проводниками на шлейфе крайне мало и не каждая мастерская возьмется за такую работу.
Назначение и классификация проводов
Провод – это изделие электротехники, которое состоит из 2 или более металлических проволок, покрытых обмоткой из какой-либо неметаллической ткани. Служит для связи источника тока с потребителем.
Провод состоит из 2 частей. Первая это жила – часть, проводящая ток. Вторая часть – это изоляция, то есть то, что ограждает жилу от внешних раздражителей. В качестве жилы обычно используется проволоки из меди и алюминия, изоляция делается из бумаги, резины, лакового покрытия.
Есть определенная классификация проводов:
- обмоточные;
- медные;
- провода высокого сопротивления;
- монтажные соединительные;
- выводные;
- провода для подвижного состава;
- изолированные для воздушных линий;
- неизолированные;
- провода для геофизических работ;
- термостойкие;
- термоэлектродные;
- прогревочные;
- автомобильные;
- авиационные;
- установочные;
- провода связи;
Основания для восстановления
Ремонт (восстановление) нарушенных соединений имеет смысл лишь тогда, когда невозможно найти замену повреждённой ленточке или отдельным контактным сборкам. Пайка гибкого шлейфа целесообразна и в тех случаях, когда порваться могла лишь незначительная часть проводников, которые при желании можно запаять миниатюрным паяльником.
За ремонт ноутбука, например, придётся заплатить значительную сумму (порядка 400-600 рублей), зато можно быть абсолютно уверенным в качестве нового соединения. Но даже в этом случае удаётся найти варианты экономии на устранении любой неисправности. Для этого, в частности, можно будет обратиться за помощью к приятелю, который сможет припаять оторвавшийся провод.
