Как установить розетку

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Подключение источника питания с двумя гнездами

Все действия связанные с заменой или установкой новых электрических точек нужно начинать с отключения подачи электричества и проверки напряжения.

Конструкцию разбираем на 2 части:

  1. декоративную;
  2. рабочий механизм.

Переходим к работе с кабелем. Обнажаем кабель, чтобы жилы было видно примерно на 10 см. Более длинными оставлять их нет смысла, так как они будут мешать при установке новой точки. Если они короче, рекомендуется нарастить старую проводку.

Для работы потребуется отвертка-тестер с индикатором на конце и резиновые перчатки. Тестером мы должны определить, где в проводах находятся ноль, фаза и земля. Для этого отверткой прикасаемся по очереди к проводам, если индикатор загорелся – это фаза, нет – ноль. Также это можно определить по цветам. Фаза обычно окрашена в коричневый цвет, нулевой провод – в синий, земля – в желтый.

Зачищенные концы вставляют в ослабленные контактные клеммы на сердцевине двойной розетки. Фазный и нулевой провод подключают к боковым контактам. Не имеет значения, какую из сторон выбрать для фазы, а какую для нуля. Но рекомендуется фазу подключать справа, чтобы не путать в дальнейшем

Важно не совершить ошибку, подключив все на один контакт, в этом случае произойдет замыкание. Центральный контакт (иногда он помечен специальным знаком) предназначен для провода заземления

Чтобы поступающая электроэнергия распределялась равномерно, сечение кабеля, используемого при подключении источника питания, должно совпадать с сечением, что и у основной проводки.

Можно провести подключение двойной розетки и без заземления, алгоритм действий при этом не меняется. В частном доме рекомендуют использовать монолитную розетку с защитным контактом при наличии заземления. В многоквартирных домах заземление отсутствует (спроектировано зануление).

В монолитной сдвоенной модели есть латунная перемычка. Если ее удалить, можно установить рядом две отдельные точки.

Как правильно сделать разметку?

Перед тем, как начать установку, нужно карандашом и линейкой наметить то место, где будет располагаться подрозетник (крест из двух линий с прямыми углами). Все замеры делаются от покрытого пола, иначе нужно прибавлять еще около 5 см. профессиональные электрики, делая разметку, придерживаются некоторых стандартов:

  • в комнатах розетки устанавливают на тридцати см от пола,
  • в кухне розетку устанавливают около 120 см от столешницы,
  • выключатели устанавливают на 90 см от пола.

Вам не обязательно точно следовать этим правилам, и разметка может наноситься с вашими требованиями. Также если у вас нет перфоратора или болгарки необязательно сразу бежать в магазин и покупать, ведь такая покупка обойдется довольно дорого. Инструменты можно арендовать.

Замерить место для выключателя можно и с помощью своей руки. Для этого нужно просто подойти к стене, опустить руку и сделать заметку в более удобном положении. Если этот выключатель предназначен для нескольких человек, то расстояние можно высчитать по средней длине руки.

Устанавливайте подрозетник на удобном уровне

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты

К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов

Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

  • первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
  • второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Пара простых способов закрепить розетку

— выкручивают центральный винт; — снимают наружную панель; — полностью вынимают, а потом возвращают розеточный блок в подрозетник; — закручиваются винты, которые разводят лапки боковых распорок; — устанавливают наружную защитно-декоративную панель и закрепляют ее центральным винтом.

В том случае, когда установка розетки не привела к нужному результату, необходимо вынуть розетку полностью. А потом уже предстоит выполнить одну из двух операций:

1. нужно дополнительно выгнуть распорные лапки плоскогубцами;

2. произвести установку нескольких слоев наждачки между лапками и стенками подрозетника.

Технологии монтажа

В бетоне и кирпиче

Если Вам необходимо установить подрозетник в бетонной либо кирпичной стене, тут нужно действовать следующим образом:

  1. Сделать разметку на поверхности с помощью строительного уровня и маркера в соответствии со схемой электропроводки в доме. Высота установки розеток может быть выбрана на свое усмотрение, нормами СНиП и ГОСТ данный момент не оговаривается. Все что нужно – поставить крестик в подходящем месте (центр будущего отверстия), прислонить подрозетник по центру и обвести маркером.
  2. С помощью перфоратора и подходящей коронки просверлить штробу на 4-5 мм глубже, чем высота стакана, который Вы собираетесь установить. Если нет специальной фрезы под рукой, просто по кругу высверлите дрелью с победитовым сверлом группу отверстий и выбейте сердцевину зубилом и молотком. Еще один способ – аккуратно сделать квадратное отверстие болгаркой с алмазным диском.
  3. Когда у Вас получится сделать круглую штробу, вычистите ее изнутри, после чего примеряйте подрозетник, чтобы он хорошо заходил в посадочное место и в дальнейшем не возникли трудности с установкой. Сразу же вырежьте в нем отверстие под ввод провода и заведите жилы внутрь.
  4. Разведите раствор для того чтобы вмазать подрозетник в бетонной либо кирпичной стене. Хороший раствор может получиться из гипсовой шпаклевки, алебастра и воды.
  5. Смочите отверстие и шпателем набросайте внутрь раствор, как показано на фото. После этого аккуратно закрепите стакан заподлицо со стеной, при этом чтобы шурупы по бокам были расположены строго параллельно полу (иначе розетку не получиться установить ровно).
  6. Замажьте края и удалите лишний раствор, чтобы стакан был чистым и подготовленным к дальнейшим электромонтажным работам, после того как шпаклевка схватится.

Вот таким простым способом можно самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока либо даже газобетона. Обязательно просмотрите видео инструкции, предоставленные ниже, чтобы увидеть наглядно всю сущность монтажа.

Видеоурок по креплению блока стаканов в монолите

В гипсокартоне

Крепить подрозетник в гипсокартонной перегородке на порядок проще. Тут уже не нужно разводить раствор и выбивать сердцевину штробы зубилом. Как мы говорили ранее, существует специальный стакан с прижимными лапками, которые запросто фиксируют подрозетник в гипсокартоне.

Для того чтобы самому установить стакан в гипсовой стене, нужно выполнить следующие действия:

  1. Нанести разметку на поверхности по аналогии с предыдущей технологией. Подробно разметку гипсокартонной стены мы рассмотрели, когда рассказывали о том, как установить розетку в гипсокартоне .
  2. Вырезать в дне отверстие под провода и вставить изделие внутрь штробы.
  3. Закручивать винтики по бокам до тех пор, пока коробка плотно не зафиксируется внутри.

Как монтировать изделие в гипсокартон?

Вот и все, что Вам нужно сделать для установки подрозетника в гипсокартонную стену своими руками. Как Вы видите, все очень просто и установить изделие сможет даже новичок в электрике

Обращаем Ваше внимание на то, что если гипсовая перегородка будет дополнительно облицована кафелем, нужно действовать немного иначе. На видео ниже предоставлена технология крепления стакана под керамической плиткой. Как выполнить установку на кафельной плитке?

Как выполнить установку на кафельной плитке?

Второй способ сделать блок розеток в кафеле

Ну и последний из вариантов крепления – в деревянной стене. Если Вы решили провести скрытую проводку в деревянном доме, что очень странно и небезопасно, нужно будет сделать штробы в дереве под установку металлических подрозетников.

В этом случае можно использовать специальную коронку по дереву и стамеску, но мы все же настоятельно рекомендуем осуществить монтаж открытой электропроводки. т.к. в этом случае штробить деревянные стены либо вагонку не придется.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

  • конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
  • стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

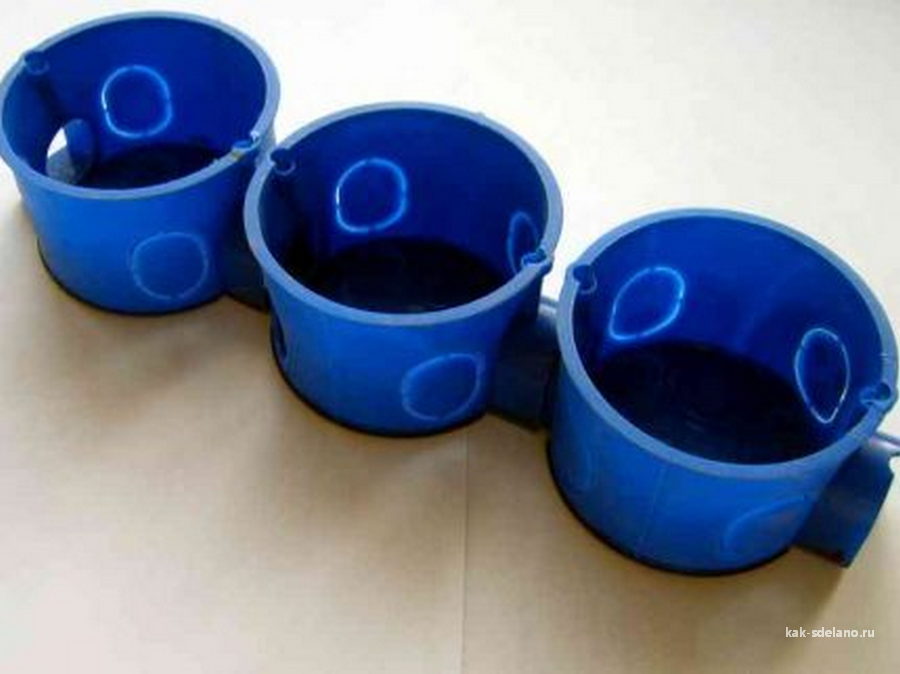

Подрозетники с боковыми стыковочными узлами позволяют быстро и просто осуществить монтаж сразу двух и более розеток.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

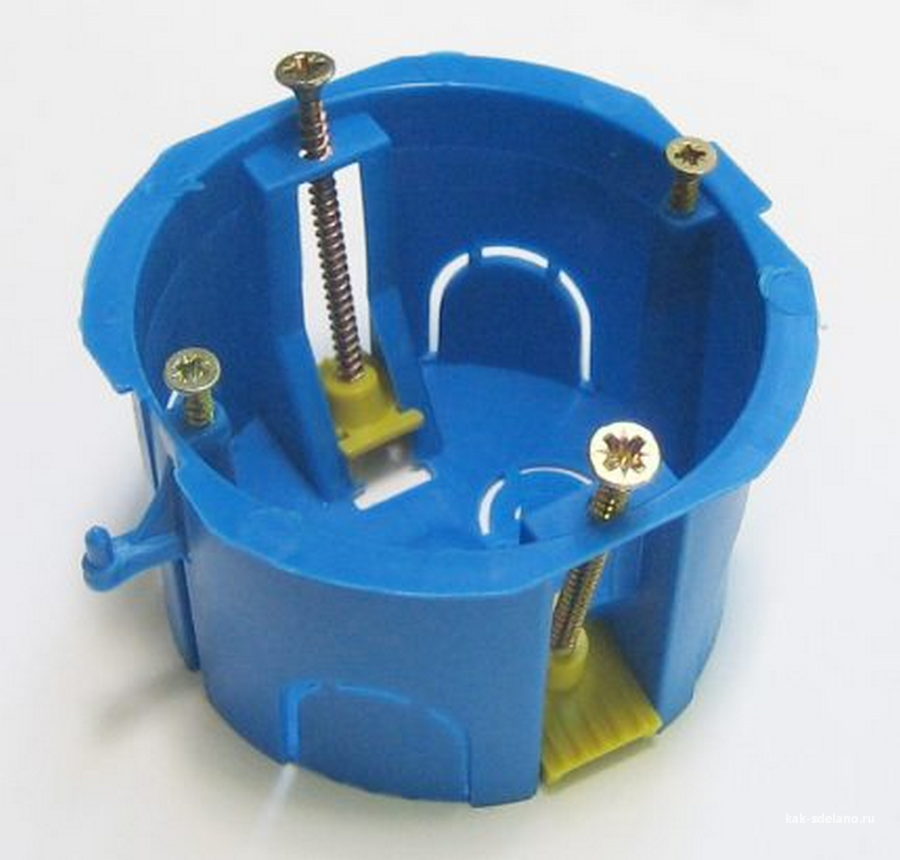

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартоне.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком — пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Такой тип установки пластиковых накладок может применяться только на разборных плинтусах из пластика.

Наружные подрозетники имеют две модификации — конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

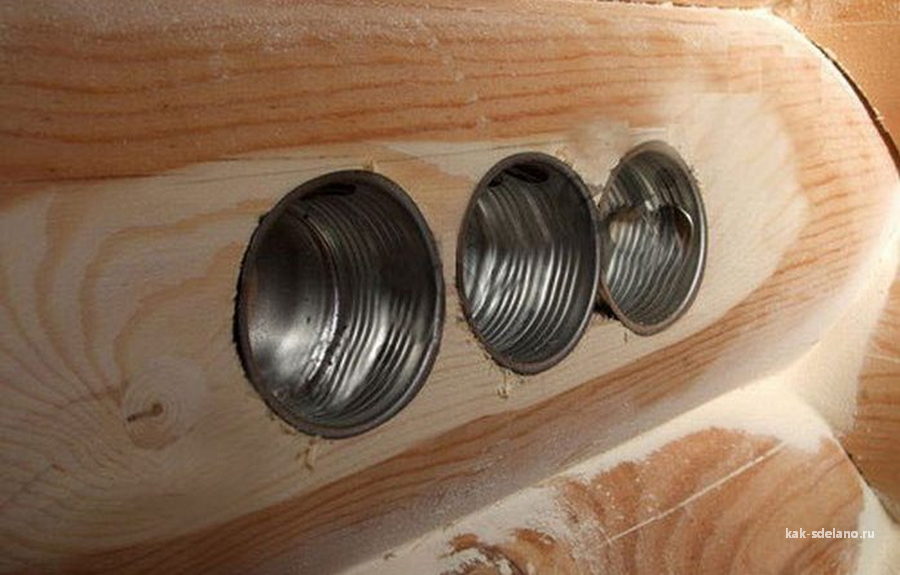

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

В целях безопасности и предупреждения возгорания, при монтаже электропроводки в деревянных домах необходимо использовать металлические подрозетники.

Самостоятельная установка подрозетников в гипсокартон

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки

Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру. Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.

Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки

Установка подрозетников в бетонную стену

Размещение розеток в жилой квартире

Подрозетники нужно делать исключительно для скрытого монтажа проводки дома. На стене размечается место установки электрических розеток, для этого можно обвести коробку карандашом.

Специальной коронкой по бетону режется отверстие, где было размечено. Когда контур просверлен при помощи молотка и зубила выбивается внутренность углубления. Стена в углублении равняется для того, чтобы подрозетник встал ровно к стене. Если нет коронки, можно выдолбить отверстие пикой с включённым ударом, либо вручную молотком и зубилом.

В основном дома используют круглые подрозеточные коробки для внутренней установки, хотя иногда встречаются и квадратной формы. В таком случае высверлить коронкой не получится. Можно сделать надпилы болгаркой или выдолбить перфоратором. Глубина отверстия должна быть такова, чтобы подрозетник заходил за края стены на 1 см. Когда отверстие готово, пора подводить штробу.

Установка подрозетника отличается в зависимости от их вида. Есть как одинарные, так и соединяемые по бокам. Для этого нужно знать как сделать штробу, она должна подходить, таким образом, чтобы кабель без проблем мог зайти вовнутрь углубления.

Для крепления подрозетника в стене требуется штукатурка, алебастр или перлфикс. Перлфикс будет лучше, так как он обеспечивает более быстрое высыхание. Иногда применим гипсовый клей. Смесь должна быть густая, таким образом, она схватится быстрее. Во время закрепления, при помощи шпателя изнутри всё заматывается раствором, после чего туда нужно поставить подрозетник. После этого замазывается щель между ним и стеной, при этом подрозетник придерживается рукой. Когда смесь окончательного засохла можно убрать излишки, и продолжить монтаж.

Если происходит установка розеток без заземления, на них будет всего 2 отверстия, если с заземлением – 3. По правилам контактные соединения должны быть расположены внизу. Лишняя длина провода укладывается на дно, после чего происходит подключение проводов к розетке.
