Как правильно заряжать li-ion аккумуляторы

Полезные рекомендации при эксплуатации аккумуляторов 18650

Чтобы сохранить емкость АКБ и продлить срок их эксплуатации, нужно следовать нескольким советам:

• правильно выбирать режим работы ЗУ, при отсутствии контроллера регулировать параметры автоматически;
• избегать глубокого разряда, подключать аккумулятор при снижении заряда до 70-80%;
• при расчете длительности восстановления учитывать не только количество ампер-часов, но и разницу вольтажа при зарядке в заводских и домашних условиях, которая влияет на ваттную емкость;
• не пытаться увеличить емкость АКБ циклами разряд-заряд;
• не допускать перегрева накопителя, не оставлять его под прямыми солнечными лучами;
• эксплуатировать батарею при температуре +10…+25°С, для использования при низких температурах утеплить корпус;
• не допускать ударов по телу АКБ, воздействия сильного трения и вибрации, при транспортировке укладывать аккумуляторы на толстую мягкую подложку;
• хранить литий-ионные накопители с 50-60% заряда и при температуре около 0°С.

При покупке аккумулятора нужно обращать внимание на дату выпуска. Батареи, произведенные более 3 лет назад, считаются просроченными и малофункциональными

Сегодня одним из самых популярных форматов батарей для различных электронных устройств является 18650. Он требует при эксплуатации правильного обращения. От этого зависит долговечность и функциональность этого источника питания.

Как заряжать аккумулятор 18650, следует рассмотреть подробно. В этом помогут разобраться советы специалистов.

Первый минус

В платах защиты применяют микросхемы разных типов (подробнее об этом читайте в этой статье), наиболее распространенные из них представлены в таблице:

Нормальным значением, до которого заряжают литий-ионный аккумулятор является 4.2 Вольта. Однако, как можно видеть из таблицы, большинство микросхем заточены под несколько… эээ… завышенное напряжение.

Это объясняется тем, что платы защиты рассчитаны на срабатывание при возникновении аварийной ситуации для предотвращения закритических режимов работы аккумулятора. Таких ситуаций при нормальной эксплуатации батарей вообще быть не должно.

Редкие перезаряды литиевого аккумулятора до напряжения, например, 4.35В (микросхема SA57608D), наверное, не приведут к каким-либо фатальным последствиям, но это не означает, что так будет всегда. Кто знает, в какой момент это приведет к выделению металлического лития из гелевого электролита, ведущего к неизбежному замыканию электродов и выходу аккумулятора из строя?

Уже одного этого обстоятельства достаточно чтобы отказаться от использования плат защиты в качестве контроллера зарядного устройства. Но если вам этого мало, читайте дальше.

Устройство аккумулятора 18650

Внутри и снаружи данная батарея имеет следующее строение:

1. Предохранитель.
2. Прокладку.
3. Положительный вывод.
4. Токо съемник анода.
5. Клапан для сброса давления.
6. Изоляцию как правило из целлофана.
7. Положительный электрод.
8. Сепаратор.
9. Изоляцию.
10. Отрицательный вывод.
11. Корпус.
12. Отрицательный электрод.

Обычно аккумулятор 18650 состоит из анода, выполненного из меди и катода, сделанного из алюминия. Встроенные электроды между собой разделены специальным сепаратором. Данный агрегат имеет пористую структуру. Он пропитан электролитом. Электроды тщательно упакованы в плотном цилиндрическом корпусе. Положительно заряженные ионы лития, находящиеся в сепараторе, проникают в кристаллическую решетку графита. Этот элемент присоединен к минусовому полюсу элемента питания. На плюсе образуется потенциал эл тока.

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Зарядку для аккумуляторов 18650 своими руками смастерить вполне реально. Главное, знать основные принципы работы электрической цепи и те показатели, при которых можно заряжать АКБ.

Способ №1

Самый простой способ подзарядить батарейку в экстренных условиях — просто воспользоваться стареньким, но работающим зарядным устройством от телефона «Нокиа» или «Самсунг». Благо, параметры тока и напряжения в таких зарядниках не навредят АКБ.

Схема проста, и с ней справится даже школьник:

1. У зарядки нужно освободить провода от связывающей их оболочки, разъединить их на плюсовой и минусовой полюса. Обычно красный проводок — это плюс, а черный — минус, так что, путаницы быть не должно.
2. Теперь нужно просто прикрепить батарейку к оголенным контактам проводков пластилином.
3. Соблюдая полярность, подсоединить устройство к сети, либо компьютеру — и элемент можно спокойно заряжать, время от времени следя за процессом.

На вопрос, сколько держать батарейку на таком «экспресс-заряднике», ответ простой: часа будет вполне достаточно для того, чтобы восстановить параметры ее емкости.

Способ №2

Как сделать зарядку более совершенного типа? Здесь схема может быть немного сложнее, учитывая то, что придется воспользоваться подручными инструментами в виде паяльника, припоя, клея и флюса. Однако самый важный элемент, который понадобится домашнему зарядному устройству, можно приобрести на AliExpress — это плата зарядки. Поэтому собрать такое устройство самостоятельно большого труда не составит.

Схема такова: плата припаивается к заранее подготовленному пластиковому боксу с двумя проводками («плюс» и «минус»). В боксе и будет находиться батарейка во время зарядки. Сам бокс можно достать из любого бытового прибора, вышедшего из строя: это может быть старый зарядник, либо игрушка. Главное, чтобы размеры бокса соответствовали элементам 18650.

С пайкой проблем возникнуть не должно — на плате указаны те места, куда следует припаивать проводки. Кроме того, сама плата уже заранее оснащена двумя светодиодными индикаторами красного и зеленого цвета, которые будут сигнализировать об уровне заряда.

Плату следует аккуратно приклеить на бокс в любое удобное место, затем припаять проводки, не забывая соблюдать полярность. Перед пайкой провода нужно будет слегка зачистить и залудить с помощь канифоли и капнуть на плату немного жидкого флюса (или припоя)

Важно следить за тем, чтобы не произошло замыкания проводков между собой

Такая схема позволяет изготовить простое, но надежное и очень дешевое зарядное устройство в короткое время. Теперь осталось с помощью usb-разъема подсоединить его к компьютеру или сети — и можно заряжать батарейки. Как правильно заряжать их — уже ясно, главное, следить за показаниями индикаторов. Зеленый цвет всегда будет сигналить о заряженном состоянии элементов.

Где купить хорошие аккумуляторы 18650?

Так где же найти хорошие батарейки 18650? Например, качественные модели можно купить не на Али, а в магазине Banggood.

Вот только с ценой и способами доставки могут возникнуть проблемы.

Среди ведущих производителей 18650 стоит выделить такие фирмы как Samsung, Sony (сейчас уже muRata), Panasonic, LG, Sanyo.

Один из самых удачных вариантов при переделке и ремонте аккумуляторного инструмента на высокотоковых батарейках 18650 — это Sony VTC6 или LG “шоколадки”.

Ошибка №23
Покупая модные батарейки по более дорогой цене от Fenix или NiteCore, вы переплачиваете за бренд и красивую этикетку.

Фактически это не производители, а перепаковщики. Если отодрать наклейку, то внутри вы увидите все ту же банку от Samsung, Panasonic или LG.

Если же речь идет о хороших батарейках 18650 (не высокотоковых), то зарекомендовавшим себя с положительной стороны магазином у китайцев считается, тот самый LiitoKala – ТЫЦ.

Для аккумуляторного инструмента один из лучших элементов питания — это LiitoKala Lii-40A 21700. Однако как видите, форм фактор у него немного другой (не 18650).

Зато фактический разрядный ток такого элемента доходит до 20А. 21700 считается вообще сильно недооцененным форм-фактором. Подробнее

В плане емкости предел для них в районе 5000mAh.

Ошибка №24
Для шуруповертов и других подобных инструментов не берите аккумуляторы с CDR менее 20А.

Эпичная битва шуруповертов на разных аккумуляторах. Кто кого, Bosch или Makita

Главная проблема LiitoKala или всяких Варикоров в том, что зачастую попадаются батарейки с очень большим разбросом параметров. Вот типичный отзыв рядового пользователя.

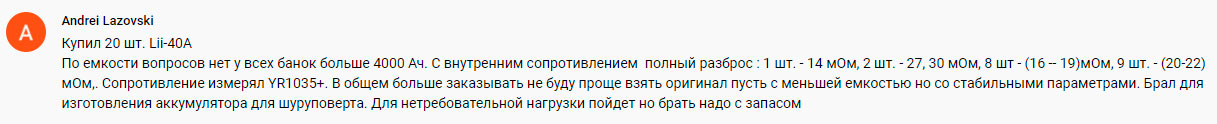

Ошибка №25
Для электронных сигарет, мехмодов и вейпинга LiitoKala лучше вообще не использовать.

Все может закончится перегревом, взрывом и травматизацией курильщика.

Покупайте для этих устройств только оригиналы от Murata (Sony), Samsung (серия 25R — “зеленые огурчики”) или LG (серия «HE» — “желтые бананы”).

Вот еще один магазин Aliya’s Battery Store по продаже некоторых оригинальных марок 18650 – ТЫЦ. Цены здесь существенно отличаются от всех предыдущих.

Что касается электротранспорта (самокат, велосипеды), то при сборке батареи АКБ, элементы аналогов нужно подбирать с таким запасом, чтобы максимальный разрядный ток, протекающий через каждый аккумулятор, не превышал 50% от значения его максимального продолжительного тока.

Помимо батареек не забывайте про безопасные и многофункциональные зарядные устройства к ним (ссылка на подобные уже была выше).

Хорошая зарядка в обязательном порядке должна иметь такие функции как:

поканальный выбор и контроль тока заряда – разряда

контроль напряжения

измерение емкости

отслеживание температуры

https://youtube.com/watch?v=2J-h6fC1GrU%3F

Что такое PCB, BMS и PCM

Прежде чем выяснить, как правильно заряжать литийионные аккумуляторы, разберёмся с аббревиатурами PCB, BMS и PCM, которые неразрывно связаны с источниками тока этого типа.

PCB

Как мы выяснили, литиевые источники не терпят глубокой разрядки и перезаряда. И в том, и в другом случае они катастрофически теряют электрическую ёмкость и выходят из строя. А в случае перезаряда могут даже загореться.

Для контроля за состоянием батареи в неё нередко встраивается модуль PCB — Power Control Board. Его задача — не допустить глубокой разрядки и перезаряда аккумулятора.

Принцип работы такого модуля достаточно прост. Помещённый на небольшой плате контроллер мониторит напряжение на клеммах аккумулятора. Как только оно упадёт ниже 2,8 В, микросхема закрывает соответствующий ключ, отключая элемент питания от нагрузки. При этом зарядка этого элемента разрешена.

Если напряжение на клеммах элемента становится выше 4,2 В (заряжен полностью), эта же схема другим ключом отключает элемент от зарядного устройства, но питание нагрузки разрешено. Таким образом, аккумулятор невозможно ни перезарядить, ни разрядить до критического значения.

Такие платы защиты встраиваются в большинство литиевых батарей. Исключение составляют лишь элементы, предназначенные для устройств с собственными системами контроля за состоянием аккумуляторов. В качестве примера можно взять батарею ноутбука, собранную из шести аккумуляторов 18650 без встроенной защиты.

PCM

Модуль PCM (Power Charge Module) обычно встраивается не в элемент, а в устройство, в котором элемент работает. К примеру, в смартфон. Если плата PCB следит только за уровнем зарядки аккумулятора, то блок PCM полностью управляет процессом зарядки — обеспечивает необходимый ток, контролирует температуру элемента, напряжение на нём.

Это как раз тот узел, который мы называем контроллером зарядки. Он является основным «управляющим» — отключает зарядку, когда батарея зарядилась, принудительно отключает мобильное устройство, если величина напряжения на аккумуляторе критически низкая. В этом случае модуль PCB будет только дополнительной защитой — практически никогда не срабатывает. Впрочем, существуют модули PCM, которые отвечают лишь за правильную зарядку, но не контролируют разряд. В этом случае в работу включается модуль PCB — встроенный в элемент или дополнительный.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Не следует путать контроллер зарядки с зарядным устройством (адаптером) для того же смартфона. Зарядное устройство — это обычный пятивольтовый источник питания

Управляет же процессом зарядки батареи схема, встроенная в сам смартфон. Исключение составляют лишь интеллектуальные зарядные устройства, предназначенные именно для зарядки литиевых батарей (в том числе и без модуля контроля).

BMS

Блок BMS (Battery Monitoring System) можно найти в аккумуляторах, составленных из батарей, включённых последовательно. Он есть, например, в АКБ любого ноутбука. Задача узла — контроль за состоянием каждой отдельной батареи и организация слаженной их работы. Разберём задачу, которую он выполняет, подробно. Итак, мы имеем аккумулятор, составленный из четырёх последовательно соединённых батарей.

Предположим, все элементы полностью заряжены. Напряжение на каждом из них — 4,2 В, на всей батарее 16,8 В. Начинаем разрядку. Через все элементы течёт одинаковый разрядный ток, а значит, разряжаются они одинаково. Но это только в теории. При эксплуатации аккумуляторы теряют ёмкость по-разному, то есть даже при одинаковом токе один элемент разрядится быстрее, другой медленнее. В результате какой-то из аккумуляторов будет уже глубоко разряжен, тогда как остальные ещё «тянут» и выходное напряжение всей батареи вроде ещё в норме.

То же самое произойдёт и во время зарядки. Элемент с наименьшей ёмкостью зарядится быстрее и, пока остальные набирают нужную ёмкость, перезарядится и выйдет из строя. Задача модуля BMS — контроль за состоянием каждого элемента и принятием тех или иных мер, если напряжение на каком-либо из них станет критическим. Если оно ниже, вся батарея отключается от нагрузки. Если выше, то соответствующий элемент отключается от зарядного устройства, когда остальные продолжают заряжаться.

Как правильно заряжать Li-ion аккумулятор

При эксплуатации литий-ионных аккумуляторов, необходимо правильно заряжать устройство и контролировать этот процесс. Зарядка осуществляется по специальной схеме, а контроль при помощи дополнительных плат или обычного сопротивления (резистора).

Двухступенчатая схема зарядки

Двухступенчатая схема заряда является оптимальным способом зарядки литиевых аккумуляторов. В этом случае контроллер заряда имеет повышенную нагрузку, однако это не сказывается на сроке службы устройства.

Выполнение первого этапа зависит от того, каким током будет насыщаться устройство. Номинальная величина тока равна 0,2-0,5 С (С — емкость аккумулятора), а мощность 12,6 вольт. Постоянный зарядный ток обеспечивается путем работы зарядного устройства (ЗУ), которое поднимает потенциалы на клеммах аккумулятора. При отметке в 4,2 В батарея набирает 70-80% заряда, и первый этап заканчивается.

Второй этап характеризуется постоянным напряжением и постепенно снижающимся током. Устройство поддерживает потенциал на отметке 4,15-4,25 В и контролирует параметры тока. Чем выше показатель, тем меньше становиться ток. Величина 0.05-0.01 С говорит об окончании процесса.

Как контролируют параметры зарядки

Литиевые аккумуляторы нуждаются в контроле, так как они работают в узком диапазоне изменения напряжения. Оптимальным значением считается 3 — 4,2 В. Контроллер установлен в зарядном устройстве, однако каждая батарея имеет свои прерыватели и модули защиты. В случае нарушения какого-либо параметра защитная функция отключает банку и разрывает цепь.

Советуем изучить Как сделать антенну для цифрового телевидения своими руками

Контроллер обеспечивает различные функции управления:

• переводит режимы CC/CV;
• контролирует подачу энергии в банках;
• подает ток, компенсирующий саморазряд;
• измеряет температуру, предотвращая порчу батареи;
• отключает зарядку.

Зарядить аккумулятор без контроллера можно, используя резистор, включенный последовательно с устройством. Собрать схему своими руками несложно, если предварительно будут рассчитаны сопротивление, мощность резистора и ток заряда.

Применение 18650 аккумуляторов

Итак, где используются аккумуляторы 18650? Данная батарея применяется в разных технических устройствах. Ниже представлен их список:

1. Батарейка 18650 вставляется в фонарик.
2. Она нужна для вейпа или электронных сигарет.
3. Может идти как внешний аккумулятор со сменными батареями 18650. По сути это повербанк (power bank) на аккумуляторах 18650.
4. Квадракоптерах.
5. Радиоуправляемых игрушках.
6. Страйкбольных приводах.
7. Устройствах с электромоторами.
8. Ноутбуках.
9. Шуруповертах.
10. Дрелях.
11. Плеерах.
12. Электрических велосипедах.
13. Переносных телефонных трубках.

https://youtube.com/watch?v=w1hMKIVUVz0%27

Оплетка для батареек 18650

В момент приобретение данного аккумулятора не стоит пренебрегать упаковкой. Кейс для батареек 18650 выполняет защитную функцию. Предотвращает от случайного попадания влаги и касания с металлом. Кроме этого в боксе батарейку 18650 достаточно легко переносить.

Выглядит оплетка следующим образом:

Сколько стоят аккумуляторы 18650?

Расценки на данный девайс везде разные. Здесь все зависит от конкретной компании, характеристик АКБ и собственно магазина.

На данный момент ценник на аккумуляторы емкостью 3500 mAh колеблется в районе 1800 р. На Алиэкспресс он равен 1000 – 2000 р. Но сами понимаете ждать придется долго.

АКБ емкостью 2500 mAh стоит 200 – 1400 р.

Отличие 18650 от аа батарейки

Основная разница заключается в следующем:

1. Размер. Он на пару миллиметров может быть больше. Все зависит от конкретной модели.
2. Заряд. Уровень вольтажа составляет 3,7 вольта. В момент накопления энергии доходит до 4,2-4,3 в.
3. Аккумуляторный тип. То есть многократно подзаряжается. Обычно 500 – 1000 раз.

Если желаете заменить аа на аккумулятор 18650 обязательно сверьте напряжение. Соединив две батареи типа АА получим 3 вольта. А этот девайс выдает около 3,7 в. Поэтому лучше использовать его в фонариках и технике, которая сможет выдержать превышение напряжения.

Им можно заменить три батареи АА или ААА типа, но здесь опять же будет ни хватать энергии. Снова нужно подумать какие устройства будут работать от пониженного напряжения. Радио приемник и плеер вполне могут потянуть, а вот двигатель или нагревательный элемент будет слабовато работать.

Литий ионный аккумулятор 18650 подвержен старению

Процесс износа происходит в независимости от того, применяется ли аккумулятор li ion 18650 или нет. Существует такое мнение что через несколько лет с момента изготовления их надо выкинуть. Один раз в год батарея теряет заряда целых 10%. Прежде чем брать посмотрите в каком году она была изготовлена.

Еще один минус — это невозможность хранить длительное время разряженными. Это приводит к порче. Старение зависит и от температуры, которая их окружает. Они могут прекрасно работать от -20 до + 20 градусов. Некоторые виды способны функционировать и на +50.

Что означает защищенный аккумулятор?

Как правило литий ионные элементы питания должны иметь напряжение от 2,5-4,2 вольта. Что оно не отклонялось существует специальная защита. Она выполнена в виде небольшой платы с радио элементами. Данный девайс крепится к отрицательному полюсу батареи.

Плата защищает от перегрузки и замка. Она припаивается к минусу с помощью специальной металлической ленты. Такие элементы попадают на рынок под различными брендами. Эта микросхема немного удлиняет данный вид источников питания. Если имеется два слова Short-circuit и Protection значит АКБ находится под защитой.

Так же существует механическая защита. Она срабатывает, когда в устройстве скапливается большое количество газов.

Что делать, если аккумулятор не заряжается

Если вышеперечисленные методы не помогли, то рекомендуем ознакомиться со следующими способами как оживить аккумулятор 18650.

С помощью специального зарядного устройства

Это действие осуществляется при помощи китайской копии зарядного устройства «IMAX B6» и мультиметра. Эта зарядка доступна в широкой продаже, и она отлично восстанавливает аккумулятор в домашних условиях.
Для начала необходимо проверить саму батарею, путем соединения к ней мультиметра и выставляя устройство в режим измерения напряжения. Если у аккумулятора глубокий разряд, мультиметр покажет низкие показателями U в милливольтах.

Суть метода заключается в том, чтобы измерение реального количества U в аккумуляторе «мешает» контроллер.
Есть два вывода, плюс и минус, которые идут непосредственно с батареи на контроллер. На выводах чаще всего напряжение составляет 2,6 В это достаточно небольшое значение.

Напряжение будет по немногу подниматься. Это значит, что восстановление li ion аккумулятора идёт успешно. Через какое-то время значение U дойдет до 3,2 вольт, и батарея начнет «раскачиваться». Позже её можно будет заряжать от «родной» зарядки.

С помощью резистора и «родного» ЗУ

Этот способ еще более проще осуществить, чем предыдущий. Здесь необходимо «минус» подзарядки подвести к «минусу» аккумулятора. А «плюс» вывести путем резистора на «плюс» батареи.
После этого следует подать питание и напряжение будет возрастать.
Его можно поднять до 3В, для достижения этого показателя, нужно процедуру провести в течении пятнадцати минут. Как только метод завершен, аккумулятор можно проверить на работоспособность.

С помощью вентилятора

Чтобы осуществить этот метод нам понадобится блок питания, в котором выходное напряжение было минимум 12В. «Минус» вентилятора следует подсоединить к «минусовом» разъему блока питания, а его «плюсовой» к плюсу и обязательно фиксировать вручную на аккумуляторе.
Когда мы включим устройство, вентилятор начнет работать. Это значит, что в батарее уже идёт ток. Процедуру не стоит долго продолжать, где-то через 30 секунд нужно выключить сеть. После такого восстановления напряжение обычно повышается до 3В.

Восстановление 18650 аккумуляторов при помощи подзарядки от другого аккумулятора

Существует способ как реанимировать литий-ионную батарею с помощью другого автомобильного аккумулятора. Для этого нам нужна любая другая батарея на 9 В, скотч, а также тонкий провод.
Метод осуществляется по следующим этапам:

• Проводки требуется подвести к контактам батареи, которую мы хотим реанимировать. На каждый контакт провод должен быть отдельным.
• Нельзя замыкать контакты «плюс» и «минус» лишь одним проводом. Из-за этого может произойти короткое замыкание, и оживить батарею будет нельзя.
• Соединения нужно закрепить скотчем, на которой перед этим необходимо сделать метку маркером, какой провод с каким контактом будет соединён.
• Провод от «плюса» девятивольтового аккумулятора следует соединить с «плюсом» восстанавливаемой батареи.
• Минусовые контакты надо соединить по этому же методу.
• Все контакты закрепляем изолентой, чтобы провода не отошли.
• Ждём определенное время и следим за состоянием батареи, она должна минимально нагреться.
• Когда аккумулятор станет тёплым, сразу же отсоединяем от АКБ батареи.
• Проводим перезарядку.
• Проверяем работу.

С помощью использования тренировочных циклов

Этот метод проводится для предотвращения сульфатации, а также для того чтобы определить емкости батареи. Такие циклы нужно проводить минимум один раз в год и процедура выполняется по следующим этапам:

• Следует зарядить литий-ионный аккумулятор обычным током до того момента, пока он полностью не зарядится.
• Выдерживаем ее четыре часа после того как прекратилось питания.
• Корректируем плотность электролита.
• Включаем заряд на 25-35 минут чтобы электролит был перемешенным.
• Необходимо провести контрольную разрядку постоянным нормальным током десяти-часового режима и контролировать время полного разряда до того как напряжение спадет до 1,7 В на банку
• Емкость батареи можно определить как уровень разрядного тока умноженный на время разряда.
• После того, как контрольный разряд осуществлён необходимо сразу же полностью разрядить аккумулятор. Если получилось так, что емкость не заряжается аккумулятор 18650 скорее всего уже не починить.

Основные минусы данного метода:

• Сокращается срок службы.
• Долгое время восстановления литий-ионных аккумуляторов.
• Огромные затраты энергии.
• Маленькая эффективность способа.

Что делать, если 18650 не заряжается

Ситуация, когда батарея не заряжается, возникает после долгого хранения литий-ионных элементов или их переохлаждения.

Большинство элементов 18650 оборудованы контроллером, который защищает АКБ от перезаряда, во время работы предотвращает перегрев и взрывное разрушение.

Контроллер питания отключает банки аккумулятора от клемм при падении напряжения ниже допустимого уровня 2,4 В – измеренное напряжение на клеммах нерабочего аккумулятора 0 В.

Поднять напряжение на аккумуляторе и ограничить предельный ток можно включением резистора в цепь, собрав схему из телефонного блока питания с током выше 0,1 А, резистора на 300-1000 Ом мощностью 0,5-1 Вт и вольтметра. Включаем на одну-две минуты ЗУ в сеть – контролируем напряжение, после того как оно достигнет 3 В, отключаем схему и ставим аккумулятор на зарядку.

Немного о литий-ионных батарейках

Литий-ионные аккумуляторы – одни из самых долговечных источников энергии для мобильных устройств и электроприборов, используемых нами.

Основные достоинства литий-ионной технологии:

• высокая энергоемкость;
• скорость заряда и разряда;
• небольшая величина саморазряда;
• маленькие размеры.

Принцип работы литий-ионных аккумуляторов – накопление энергии происходит при прохождении ионов лития от анода к катоду через электролит, при разряде идет превращение химической энергии в электрическую, питающей различные устройства.

В литий-ионных АКБ катод изготовлен из солей лития, анод из графита, сепаратор пропитан электролитом в виде органического раствора солей лития.

Выполняются такие АКБ в двух модификациях со строгим соблюдением герметичности:

1. В призматическом исполнении – электроды и сепаратор, изголовленные из прямоугольных пластин, поочередно укладываются друг на друга либо скручиваются в спираль при рулонной сборке и помещаются в корпус с подключенным к нему катодом.
2. В цилиндрическом исполнении – электроды из фольги, разделенные сепараторным материалов, помещены в металлический корпус, на который выведен минусовой электрод.

Последовательное соединение Li-ion аккумуляторов

При последовательном соединении аккумуляторов к «+» электрической схемы подключается «+» клемма 1-го элемента питания. К «-» клемме 1-го аккумулятора подключается «+» клемма 2-го элемента питания и т.д. В конце к «-» блока подключается «-» клемма последнего элемента питания. Собранная по такой схеме батарея имеет значение емкости, как и у отдельно взятого элемента питания, а напряжение – соответствующее суммарному значению напряжений всех элементов, входящих в АКБ.

Если при составлении батареи использовались элементы с равными значениями напряжения, то общее напряжение АКБ рассчитывается как напряжение одного из элементов, умноженное на общее число ячеек в сборке. Энергия батареи, независимо от формата соединения элементов, соответствует суммарному значению энергий входящих в состав АКБ банок.

Похожие записи:

Легкий гараж для автомобиля 70 фото вариантов лучшего ландшафтного дизайна двора частного дома: пытаемся повторить! Варианты заборов для дачи Какие окна самые качественные, на что обратить внимание при выборе? Самостоятельная постройка забора из деревянного штакетника Двухскатная крыша для бани своими руками
