Зарядка для аккумулятора 18650

Как правильно выбрать, что нужно учесть

При покупке нового гаджета рекомендуется приобретать лучшие зу для акб 18650. Хорошим зарядным устройством будет то, которое идет в комплекте с гаджетом, четко понимает, какая мощность нужна для аккумулятора, своевременно останавливает зарядку. Оригинальные зарядки сначала проводят подзарядку сильным током, а в конце подзарядки уменьшают ток. Это позволяет не перегревать элемент и продлить его срок службы

Если нужно купить зарядный прибор отдельно, следует обратить внимание на основные функции зарядки

1.Автоматическое обнаружение полного заряда аккумуляторов

Качественные зарядные приборы запрограммированы на обнаружение полного заряда, алгоритм работы-dV. Средняя продолжительность процесса три часа. Полностью разряжать и загружать элемент до максимума нельзя. Оптимальный заряд 25%, а максимальный 90%. Это благотворно скажется на сроке службы АКБ.

Процесс заключается в том, что напряжение увеличивается во время зарядки. При полном заряде оно немного падает, устройство отслеживает этот момент, прекращает процесс. В результате работы специализированного зарядного устройства для 18650 li ion аккумуляторов, батарея не перезаряжается.

2. Наличие защиты от перегрева, перезаряда, неправильной установки полярности

Современная зарядка пальчиковых аккумуляторв должна не только заряжать, но и защищать АКБ, продлевать ресурс пользования. Наличие защиты от перегрева, перезаряда реанимирует батарейки. Устройства содержат датчики, предохраняющие аккумулятор от перегрева, охлаждающий вентилятор, который не допускает перезаряда, дополнительный таймер следит за вовремя отключенным током. При ошибке в полярности система сообщит, что ионный акб неправильно установлен в прибор, и зарядка не начнется.


Защита акб от перегрева

3.Наличие функции “разряд”

Функция «разряд» позволяет продлить срок службы литиевых акб и поддерживать высокую производительность. Батареи считаются мертвыми, при напряжении на них 0,9 Вольт, в то время как многие электронные устройства выключаются, когда напряжение батареи падает только до 1,1 Вольт или выше. В том случае, если батарея не полностью разряжена, со временем появляется «эффект памяти», когда емкость аккумулятора уменьшается, и сокращается продолжительность его работы.

Чтобы предотвратить «эффект памяти», рекомендуется разрядить акб, например с помощью детской игрушки с моторчиком. В этом случае возникает риск сильного разряда пальчиковых батареек. И только после разряда можно начинать зарядку. Если напряжение батареи падает ниже 0,9 В, умные зарядные устройства могут воспринимать ее как неисправную и не заряжать. Поэтому для разрядки батарей используется зарядка 18650 аккумуляторов с обязательной функцией «разрядка».

Как заряжать литиевые батарейки?

И если мы говорим об одноразовой батарейке, не предназначенной для перезарядки, то правильный (и единственно верный) ответ на этот вопрос — НИКАК.

Дело в том, что любая литиевая батарейка (например, распространенная CR2032 в виде плоской таблетки) характеризуется наличием внутреннего пассивирующего слоя, которым покрыт литиевый анод. Этот слой предотвращает химическую реакцию анода с электролитом. А подача стороннего тока разрушает вышеуказанный защитный слой, приводя к порче элемента питания.

Кстати, если говорить о незаряжаемой батарейке CR2032, то есть очень похожая на нее LIR2032 — это уже полноценный аккумулятор. Ее можно и нужно заряжать. Только у нее напряжение не 3, а 3.6В.

О том же, как заряжать литиевые аккумуляторы (будь то аккумулятор телефона, 18650 или любой другой li-ion аккумулятор) шла речь в начале статьи.

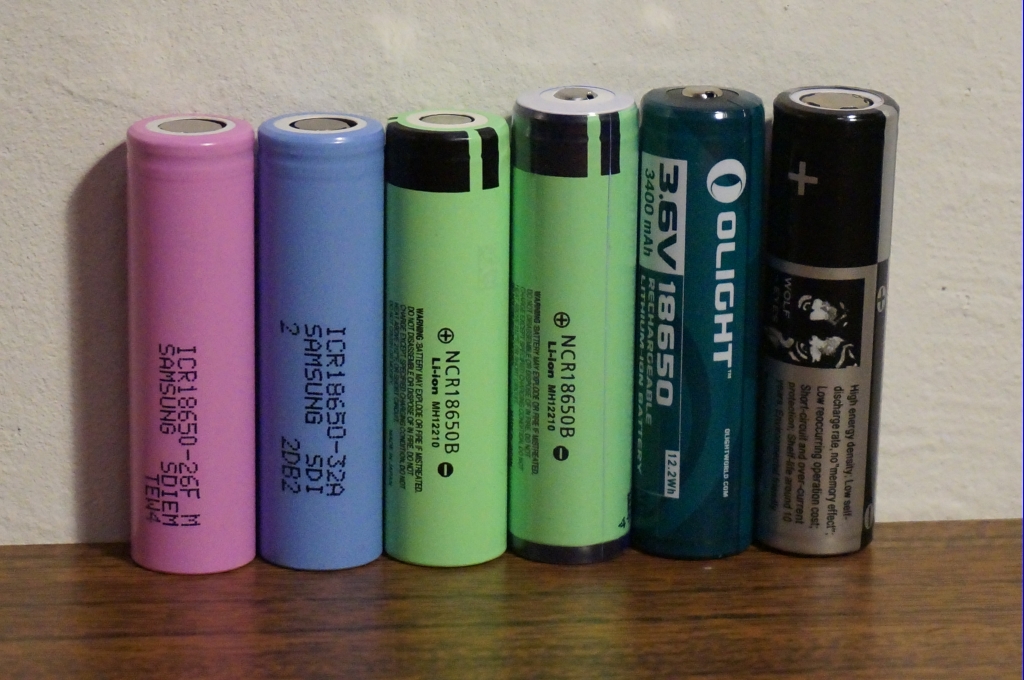

Какими бывают литиевые аккумуляторы

В зависимости от того, из какого материала изготовлен положительный электрод литиевого аккумулятора, существует их несколько разновидностей:

  • с катодом из кобальтата лития;
  • с катодом на основе литированного фосфата железа;
  • на основе никель-кобальт-алюминия;
  • на основе никель-кобальт-марганца.

У всех этих аккумуляторов имеются свои особенности, но так как для широкого потребителя эти нюансы не имеют принципиального значения, в этой статье они рассматриваться не будут.

Также все li-ion аккумуляторы производят в различных типоразмерах и форм-факторах. Они могут быть как в корпусном исполнении (например, популярные сегодня 18650) так и в ламинированном или призматическом исполнении (гель-полимерные аккумуляторы). Последние представляют собой герметично запаянные пакеты из особой пленки, в которых находятся электроды и электродная масса.

Наиболее распространенные типоразмеры li-ion аккумуляторов приведены в таблице ниже (все они имеют номинальное напряжение 3.7 вольта):

Обозначение Типоразмер Схожий типоразмер
XXYY0,
где XX – указание диаметра в мм,YY – значение длины в мм, – отражает исполнение в виде цилиндра
10180 2/5 AAA
10220 1/2 AAA (Ø соответствует ААА, но на половину длины)
10280
10430 ААА
10440 ААА
14250 1/2 AA
14270 Ø АА, длина CR2
14430 Ø 14 мм (как у АА), но длина меньше
14500 АА
14670
15266, 15270 CR2
16340 CR123
17500 150S/300S
17670 2xCR123 (или 168S/600S)
18350
18490
18500 2xCR123 (или 150A/300P)
18650 2xCR123 (или 168A/600P)
18700
22650
25500
26500 С
26650
32650
33600 D
42120

Внутренние электрохимические процессы протекают одинаково и не зависят от форм-фактора и исполнения АКБ, поэтому все, сказанное ниже, в равной степени относится ко всем литиевым аккумуляторам.

Варианты зарядных устройств для аккумуляторов

Обзор умных зарядных устройств для аккумуляторов.

  • La Crosse Alpha Power BC-700 занимает в рейтинге лучших зарядных элементов призовое место из-за своей универсальности. Заряжает акб любого химического состава и размера. Время зарядки 2 часа. Прибор сам определяет тип и способ получения энергии. В функции обязательно входит заряд, дозаряд, разряд, предотвращение перегрева аккумулятора, выявление поврежденных батарей, их диагностика и реанимация.
  • OPUS BT-C310заряжает самые распространенные типы батареек аа, ааа. Индикатор перегрева и принудительное охлаждение зарядки защищает ионные аккумуляторы 18650 от повреждений.


OPUS BT-C3100

Зарядка Liito Kala Lii-500 с функцией разряда заряжает, тестирует, определяет внутреннее сопротивление акб. Заряжает от одного до четырех АКБ, возможны разные типы. На дисплее отражается надпись относительно одного элемента. Под экраном расположены кнопки, которые предназначены для выбора силы тока для каждого носителя энергии и режима зарядки. Зарядка отлично работает для 4 аккумуляторов с током в 1000 mА, хотя немного греется.


Liito Kala Lii-500

  • Nitecore D4 – высококлассное зарядное устройство для батареек aa aaa, рассчитанное на 4 аккумуляторные батарейки, автоматически выставляет скорость зарядки и автоматически прекращает зарядку. На большом экране высвечивается информация о скорости, вольтаже АКБ, времени зарядки. Из минусов отсутствие ручной настройки во времени заряда, что не устраивает некоторых покупателей. Но подходят для тех, кто пользуется зарядкой для ионных аккумуляторов 18650 каждый день, имеет несколько устройств с батареями разного типа.
  • Nitecore i2 Intellicharger новая улучшенная версия, хотя рассчитана на восстановление двух батареек. Использует технологию активного распределения тока. Автоматически выставляет скорость заряда. Заряжает АКБ в два раза быстрее предыдущих версий, чем привлекает пользователей.
  • Efest LUC BLU6 имеет защиту от перенапряжения, от обратной полярности, коротких замыканий. Одновременно может заряжать шесть хранителей энергии. Уникальность зарядному для аккумулятора 18650 создает функция Bluetooth. Загруженное приложение на смартфон позволяет следить за процессом поглощения энергии. Зарядник гибкий в работе из-за возможности выбора скорости для каждой ячейки в отдельности.
  • MAX 1551/MAX 1555 – более бюджетный вариант специализированной зарядки акб, работает не только от USB, но и от отдельного адаптера питания (например, зарядника от телефона).


Зарядник от мобильного телефона

Polo P10 используется для ежедневного применения. Зарядник рассчитан на восемь аккумуляторов одного типа. Устройство оснащено интеллектуальной системой. Минусом является отсутствие дисплея.

  • Golisi S4 заряжает одновременно четыре аккумулятора, имеет цифровой дисплей, зарядку для акб 18650 можно проводить при 12 В.
  • Fikida – зарядное устройство, самое недорогое на два аккумулятора. Может заряжать АКБ от юсби разъема, от вывода компьютера или ноутбука.


Fikida

Technoline BC-700 занимает лидирующие позиции в рейтинге недорогих, но качественных и функциональных зарядных устройств. Заряжает, перезаряжает и разряжает аккумулятор 18650.

Срок службы акб 18650 зависит от качества зарядного устройства, к выбору которого нужно подходить с особой тщательностью и вниманием. При выборе зарядки продавец-консультант сможет подобрать подходящее зарядное устройство для Вашего Li-ion аккумулятора 18650, которое будет не только заряжать, но и заботиться о продлении сроков эксплуатации батареек

Перед покупкой нужно учитывать, что цена качественной и функциональной зарядки для литиевых аккумуляторных батареек 18650 зависит не только от возможностей прибора, но и от бренда.

Какое устройство следует использовать

Разные модели зарядных устройств отличаются техническими характеристиками, набором функций и некоторыми другими параметрами:

Liitokala Lii-500 – универсальная зарядка, которая сама подбирает токи для .

  1. Простые. Такие приборы подают ток силой 1 А. Они имеют единственное гнездо для установки АКБ 18650.
  2. Усовершенствованные. Прибор снабжен 2 гнездами для батареек. Максимальный уровень напряжения составляет 4,2 В. Такое зарядное средство отличается более высокой стоимостью. К дополнительным функциям относится индикация заряда. Прибор самостоятельно ограничивает время процедуры, предотвращая перезаряд.
  3. Универсальные. Используются для зарядки источников питания типа 18650 и 26650. Модели такого типа используются для восстановления работоспособности литий-ионных и никель-кадмиевых элементов. Лучшие устройства оснащены системой безопасности, избавляющей от регулярного измерения напряжения и силы тока.
  4. Самодельные. Если готовый прибор найти невозможно, зарядное устройство можно собрать в домашних условиях. Компоненты соединяют согласно схемам.

Немного о литий-ионных батареях

Особенности АКБ типа 18650:

  1. Длительный срок службы. Источник питания способен выдерживать до 600 циклов разряда и заряда. Литиевые батареи обладают увеличенным сроком эксплуатации, они могут длительно сохранять емкость.
  2. Компактные размеры. Высота элемента составляет 65 мм, диаметр – 18 мм. Эти числа легли в основу названия аккумулятора. При небольших размерах батарея имеет широкие возможности.
  3. Наличие контроллера. Большая часть аккумуляторов старого образца отличается высокой взрывоопасностью. В корпусе батареи протекают химические реакции, скорость которых при перегреве многократно увеличивается. Возникало и механическое замыкание нескольких содержащих электролит емкостей, приводившее к возгоранию. Контроллер, встраиваемый в современные источники питания, препятствует сильному перегреву и взрыву. Это же от перезаряда.
  4. Невозможность длительного хранения. Долго находившиеся в нерабочем состоянии батарейки быстро утрачивают емкость. Заряжать li-ion аккумулятор нужно регулярно. При этом соблюдают ряд правил, препятствующих выходу изделия из строя. Нужно правильно рассчитывать ток заряда и ограничивать напряжение. Нарушение правил приводит к снижению срока службы.

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Наиболее простым вариантом считается использование зарядного устройства от мобильного телефона. Приборы выдают напряжение, подходящее для восстановления мощности аккумуляторов 18650. Способ используется только в экстренных случаях. Частое его применение приводит к снижению емкости АКБ.

Самодельная зарядка для литий-ионного 18650-го аккумулятора, сделанная из старого зарядного устройства от телефона.

Чтобы зарядить батарейку, выполняют такие действия:

  1. Штекер зарядного устройства срезают. Провода освобождают от изоляции и делят на положительный и отрицательный полюса. Плюсовой кабель чаще всего имеет оплетку красного цвета, минусовой – черного.
  2. Очищенные провода прикрепляют к полюсам батареи пластилином. USB-кабель подсоединяют к разъему компьютера или специального адаптера.
  3. Источник питания заряжают, периодически отслеживая процесс. Заряжать батарейку рекомендуется не более часа. Этого времени достаточно для полного восстановления емкости.

Для сборки усовершенствованной зарядки используют сложные схемы. Перед началом работы подготавливают паяльник, припой, флюс и клей. Отдельно приобретают плату, необходимую для нормального функционирования самодельного ЗУ.

https://youtube.com/watch?v=2wMnrZpl3Vo

Сборку осуществляют так:

  1. Плату устанавливают в подготовленный заранее пластиковый бокс. Конструкцию снабжают плюсовым и минусовым проводами. Бокс используется для размещения батареи во время зарядки. Сделать емкость можно из старого ЗУ, непригодного к эксплуатации бытового прибора или игрушки. Размеры должны соответствовать параметрам аккумулятора.
  2. Плату припаивают, учитывая маркировку. Обозначения позволяют без труда разместить провода. Плата снабжена разноцветными индикаторами, отражающими ход зарядки. Микросхему приклеивают к боксу в удобном месте. После этого, соблюдая полярность, подключают провода. Перед фиксацией их очищают от изоляции и обрабатывают канифолью. На плату наносят небольшое количество жидкого припоя.

При изготовлении устройства нельзя допускать короткого замыкания. Приведенная выше схема позволяет собрать простое, но надежное ЗУ за несколько часов. С помощью USB-кабеля его подсоединяют к электросети или компьютеру. Батарею устанавливают в получившееся гнездо. После включения зеленого индикатора прибор отключают.

Что такое плата защиты?

Плата защиты (или PCB — power control board) предназначена для защиты от короткого замыкания, перезаряда и переразряда литиевой батареи. Как правило в модули защиты также встроена и защита от перегрева.

В целях соблюдения техники безопасности запрещено использование литиевых аккумуляторов в бытовых приборах, если в них не встроена плата защиты. Поэтому во всех аккумуляторах от сотовых телефонов всегда есть PCB-плата. Выходные клеммы АКБ размещены прямо на плате:

В этих платах используется шестиногий контроллер заряда на специализированной микрухе (JW01, JW11, K091, G2J, G3J, S8210, S8261, NE57600 и пр. аналоги). Задачей этого контроллера является отключение батареи от нагрузки при полном разряде батареи и отключение аккумулятора от зарядки при достижении 4,25В.

Вот, например, схема платы защиты от аккумулятора BP-6M, которыми снабжались старые нокиевские телефоны:

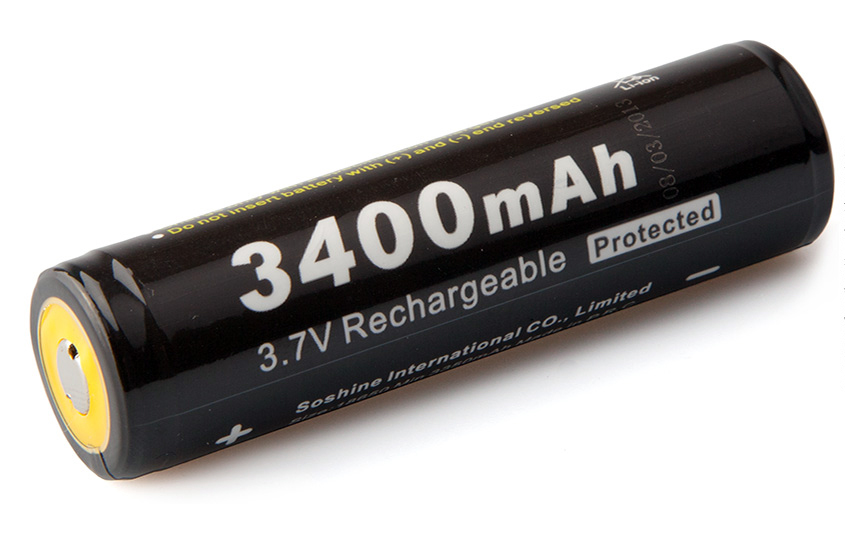

Если говорить об 18650, то они могут выпускаться как с платой защиты так и без нее. Модуль защиты располагается в районе минусовой клеммы аккумулятора.

Плата увеличивает длину аккумулятора на 2-3 мм.

Аккумуляторы без PCB-модуля обычно входят в состав батарей, комплектуемых собственными схемами защиты.

Любой аккумулятор с защитой легко превращается в аккумулятор без защиты, достаточно просто распотрошить его.

На сегодняшний день максимальная емкость аккумулятора 18650 составляет 3400 мА/ч. Аккумуляторы с защитой обязательно имеют соответствующее обозначение на корпусе («Protected»).

Не стоит путать PCB-плату с PCM-модулем (PCM — power charge module). Если первые служат только целям защиты аккумулятора, то вторые предназначены для управления процессом заряда — ограничивают ток заряда на заданном уровне, контролируют температуру и, вообще, обеспечивают весь процесс. PCM-плата — это и есть то, что мы называем контроллером заряда.

Надеюсь, теперь не осталось вопросов, как зарядить аккумулятор 18650 или любой другой литиевый? Тогда переходим к небольшой подборке готовых схемотехнических решений зарядных устройств (тех самых контроллеров заряда).

Полезные рекомендации при эксплуатации аккумуляторов 18650

Литий-ионные батареи чувствительны к глубокому разряду. Не рекомендуется часто проводить тренировки, направленные на восстановление емкости. Продлить срок службы аккумулятора помогает правильная зарядка. Уровень мощности не должен превышать 90%. При доведении этого параметра до 100% источник питания может быстро утратить емкость.

Не стоит допускать критического разряда. Восстановление первоначальных параметров сопровождается некоторыми сложностями. Иногда глубоко разряженные элементы становятся непригодными к применению

При покупке изделий нужно обращать внимание на дату производства

Просроченными считаются батареи, выпущенные более 3 лет назад. При питании портативной техники нужно учитывать, что аккумулятор не должен испытывать чрезмерных нагрузок

нужно, принимая во внимание рекомендованные показатели силы тока и напряжения

Немного о литий-ионных батарейках

Литий-ионные аккумуляторы – одни из самых долговечных источников энергии для мобильных устройств и электроприборов, используемых нами.

Основные достоинства литий-ионной технологии:

  • высокая энергоемкость;
  • скорость заряда и разряда;
  • небольшая величина саморазряда;
  • маленькие размеры.

Принцип работы литий-ионных аккумуляторов – накопление энергии происходит при прохождении ионов лития от анода к катоду через электролит, при разряде идет превращение химической энергии в электрическую, питающей различные устройства.

В литий-ионных АКБ катод изготовлен из солей лития, анод из графита, сепаратор пропитан электролитом в виде органического раствора солей лития.

Выполняются такие АКБ в двух модификациях со строгим соблюдением герметичности:

  1. В призматическом исполнении – электроды и сепаратор, изголовленные из прямоугольных пластин, поочередно укладываются друг на друга либо скручиваются в спираль при рулонной сборке и помещаются в корпус с подключенным к нему катодом.
  2. В цилиндрическом исполнении – электроды из фольги, разделенные сепараторным материалов, помещены в металлический корпус, на который выведен минусовой электрод.

Можно ли заряжать литий-ионный аккумулятор без контроллера?

Да, можно. Однако это потребует плотного контроля за зарядным током и напряжением.

Вообще, зарядить АКБ, к примеру, наш 18650 совсем без зарядного устройства не получится. Все равно нужно как-то ограничивать максимальный ток заряда, так что хотя бы самое примитивное ЗУ, но все же потребуется.

Самое простейшее зарядное устройство для любого литиевого аккумулятора — это резистор, включенный последовательно с аккумулятором:

Сопротивление и мощность рассеяния резистора зависят от напряжения источника питания, который будет использоваться для зарядки.

Давайте в качестве примера, рассчитаем резистор для блока питания напряжением 5 Вольт. Заряжать будем аккумулятор 18650, емкостью 2400 мА/ч.

Итак, в самом начале зарядки падение напряжение на резисторе будет составлять:

Ur = 5 — 2.8 = 2.2 Вольта

Предположим, наш 5-вольтовый блок питания рассчитан на максимальный ток 1А. Самый большой ток схема будет потреблять в самом начале заряда, когда напряжение на аккумуляторе минимально и составляет 2.7-2.8 Вольта.

Внимание: в данных расчетах не учитывается вероятность того, что аккумулятор может быть очень глубоко разряжен и напряжение на нем может быть гораздо ниже, вплоть до нуля.

Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:

R = U / I = 2.2 / 1 = 2.2 Ом

Мощность рассеивания резистора:

Pr = I2R = 1*1*2.2 = 2.2 Вт

В самом конце заряда аккумулятора, когда напряжение на нем приблизится к 4.2 В, ток заряда будет составлять:

Iзар = (Uип — 4.2) / R = (5 — 4.2) / 2.2 = 0.3 А

Т.е., как мы видим, все значения не выходят за рамки допустимых для данного аккумулятора: начальный ток не превышает максимально допустимый ток заряда для данного аккумулятора (2.4 А), а конечный ток превышает ток, при котором аккумулятор уже перестает набирать емкость (0.24 А).

Самый главный недостаток такой зарядки состоит в необходимости постоянно контролировать напряжение на аккумуляторе. И вручную отключить заряд, как только напряжение достигнет 4.2 Вольта. Дело в том, что литиевые аккумуляторы очень плохо переносят даже кратковременное перенапряжение — электродные массы начинают быстро деградировать, что неминуемо приводит к потери емкости. Одновременно с этим создаются все предпосылки для перегрева и разгерметизации.

Защита, встроенная в аккумулятор не позволит его перезарядить ни при каких обстоятельствах. Все, что вам остается сделать, это проконтролировать ток заряда, чтобы он не превысил допустимые значения для данного аккумулятора (платы защиты не умеют ограничивать ток заряда, к сожалению).

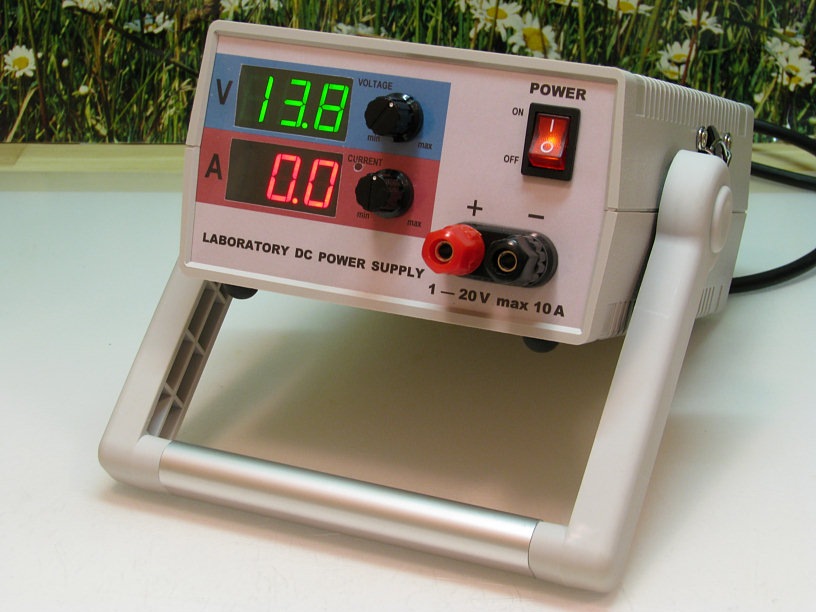

Зарядка при помощи лабораторного блока питания

Если в вашем распоряжении имеется блок питания с защитой (ограничением) по току, то вы спасены! Такой источник питания уже является полноценным зарядным устройством, реализующим правильный профиль заряда, о котором мы писали выше (СС/СV).

Все, что нужно сделать для зарядки li-ion — это выставить на блоке питания 4.2 вольта и установить желаемое ограничение по току. И можно подключать аккумулятор.

Вначале, когда аккумулятор еще разряжен, лабораторный блок питания будет работать в режиме защиты по току (т.е. будет стабилизировать выходной ток на заданном уровне). Затем, когда напряжение на банке поднимется до установленных 4.2В, блок питания перейдет в режим стабилизации напряжения, а ток при этом начнет падать.

Когда ток упадет до 0.05-0.1С, аккумулятор можно считать полностью заряженным.

Как видите, лабораторный БП — практически идеальное зарядное устройство! Единственное, что он не умеет делать автоматически, это принимать решение о полной зарядке аккумулятора и отключаться. Но это мелочь, на которую даже не стоит обращать внимания.

Как правильно выбрать и использовать зарядки для аккумуляторов

Тип аккумуляторов 18650 становится все популярнее. Это обусловлено низкой ценой и отличными практическими свойствами. Такие аккумуляторы обладают емкостью в диапазоне от 1800 мАч до 3500 мАч.  Такие характеристики сделали аккумулятор одним из самых оптимальных для применения в различных гаджетах и аксессуарах. Кроме того, аккумулятор обеспечивает одну из лучших производительностей, если сравнивать с остальными потребительскими батареями. Такие аккумуляторы не подвергаются отрицательному воздействию полной зарядки до ста процентов. Разумеется, аккумуляторы также будут деградировать , однако не с такой большой скоростью.

При выборе зарядки важно понимать, что далеко не все решения могут подойти. Есть модели, которые ориентированы на промышленное применение

Существуют также специальные модели для электронных сигарет, гаджетов и так далее.

Срок службы качественных зарядных устройств при правильном уходе составляет в среднем от трех до пяти лет. Стандартная ошибка многих потребителей — приобретение дорогостоящих аккумуляторов и дешевых зарядных устройств. Все это может привести к быстрому выходу из строя. Не рекомендуется экономить на зарядном устройстве, так как бюджетные решения могут заряжать батарею очень медленно. Кроме того, бюджетные зарядки могут не иметь достаточной защиты от перегрева, короткого замыкания и перезаряда. Все это также сильно сократит срок их службы.

Среди устройств из среднего ценового сегмента есть оптимальные решения, которые обладают надлежащей защитой, а также позволяют контролировать процесс зарядки. Полезной функцией также является автоматическое отключение после окончания процесса заряда. Это очень удобно и защитит аккумулятора от перезаряда. Также при выборе зарядки стоит отдавать предпочтение моделям с независимыми каналами. Это предотвратит дальнейшее различие аккумуляторов по емкости.

Еще одна полезная функция — разряд. Эта функция позволят существенно продлить жизнь батареи, а также поддерживать высокие показатели по производительности. Чтобы не было так называемого «эффекта памяти», стоит полностью разряжать батарею перед зарядкой. Функция «разряд» поможет сделать этот процесс быстрым.

Также рекомендуется выбирать модели с удобными информативными дисплеями, которые показывают информацию о вольтаже, силе тока и т.п. Эти показатели помогут контролировать процесс.

Типы батарей 18650

В зависимости от материала, используемого для изготовления катода, существуют три типа элементов 18650, сведения о которых нанесены на корпус в виде маркировки.

Литий-кобальтовые

Катод изготовлен из оксида лития-кобальта LiCoO2 – характеризуется большой энергоемкостью при средних показателях силы тока.

Срок службы не превышает 500 циклов.

Литий-марганцевые

Катод изготовлен из литий-марганцевой шпинели LiMn2O4 – обеспечивает быструю зарядку и высокое значение силы тока разряда до 20-30 А.

Срок службы до 1000 циклов.

Литий-железо-фосфатные

Катод изготовлен из LiFePO4 – характеризуется ровным графиком тока разряда, самой низкой емкостью из линейки 18650 и безопасны в применении.

Срок службы до 2000 циклов.

Зарядное устройство для Li-ion аккумуляторов 18650

Для длительной работы аккумуляторных батареек 18650 необходимо зарядное высококачественного формата. Дорогие современные приборы должны обслуживаться лучшей зарядкой 18650 аккумуляторов. Ошибка покупателей при приобретении нового гаджета, использовать старую зарядку. В результате акб быстро разряжается, долго заряжается, выходит из строя.

Существует целый ряд причин, по которым Вы не должны покупать дешевое зарядное устройство или вообще использовать старое зу. Перед покупкой следует подумать, какой зарядный прибор для аккумуляторных батареек выбрать, для чего именно нужен зарядный элемент, и будут ли полезны дополнительные функции для вашей зарядки.

Перед покупкой прибора для зарядки, необходимо ознакомиться с его техническими характеристиками:

  • количество одновременно заряжающихся батарей – чем их больше, тем удобнее выполнять зарядку, особенно для тех, кто использует каждый день несколько устройств, нуждающихся в подзарядке.
  • бренд производителя – лучше всего, чтобы АКБ и зарядка имели одинакового производителя, что убережет от быстрого износа и поможет лучше разобраться в инструкции;
  • варианты подключения к сети – удобнее всего использовать модели, имеющие шнур;
  • применимы ли индикаторы – более современные модели имеют LCD экран, где отображаются все процессы, происходящие в данный момент в зарядном устройстве;
  • допустимое напряжение зарядки – чем оно сильнее, тем быстрее осуществляется процесс;
  • какая защита от перепадов напряжения и перегрева;
  • предусмотрена ли функция самостоятельного отключения питания в автоматическом режиме после полного заряда батареи; наличие защищает литиевый аккумулятор и продлевает его срок пользования.


Зарядное для акб

Зачем нужно качественное зарядное

Дешевое малофункциональное зарядное устройство для 18650 li ion аккумуляторов не владеет функционалом для защиты и улучшенной зарядки акб, не контролирует процесс зарядки, гаджет может не подзаряжаться или перезаряжаться. В старых, давно используемых приборах, отсутствует ресурс защиты от перезаряда и перегрева, в результате чего батарея быстро выходит из обихода

Только новый качественный прибор зарядит гаджет быстро, что важно для тех, кто ценит время

Зарядка для литиевых аккумуляторов 18650 должна выдавать 5 В и ток до 1 А. Литиевый элемент емкостью 2600 м/Ач должен заряжаться током до 2,6 А. Если в батарее есть графит, то напряжение не должно быть более 4,1 В. В противном случае произойдет окисление, и плотность энергии элемента увеличится. Продолжительность работы в режиме автономии будет уменьшаться. Но в современных приборах нет чистого графита. Перенапряжение не так опасно, хотя и нежелательно.

Если во время зарядки будет превышено напряжение, срок службы пальчиковых батарей уменьшится. Чтобы предотвратить это, в литиевые батареи устанавливаются специальные контроллеры. Это защитные платы, которые существуют для нескольких банок и для отдельных элементов 18650.

Что делать, если 18650 не заряжается

Ситуация, когда батарея не заряжается, возникает после долгого хранения литий-ионных элементов или их переохлаждения.

Большинство элементов 18650 оборудованы контроллером, который защищает АКБ от перезаряда, во время работы предотвращает перегрев и взрывное разрушение.

Контроллер питания отключает банки аккумулятора от клемм при падении напряжения ниже допустимого уровня 2,4 В – измеренное напряжение на клеммах нерабочего аккумулятора 0 В.

Поднять напряжение на аккумуляторе и ограничить предельный ток можно включением резистора в цепь, собрав схему из телефонного блока питания с током выше 0,1 А, резистора на 300-1000 Ом мощностью 0,5-1 Вт и вольтметра. Включаем на одну-две минуты ЗУ в сеть – контролируем напряжение, после того как оно достигнет 3 В, отключаем схему и ставим аккумулятор на зарядку.

Ведущие производители зарядок для аккумуляторов 18650

Сегодня на рынке потребителям предлагается большое количество самых разных решений. Как правило, в большинстве случаев в продаже можно найти зарядные устройства от китайских производителей. Многие бренды, занимающиеся выпуском различных аксессуаров для электроники, предлагают оптимальные решения по моделям для 18650. Среди качественных брендов можно выделить такие решения, как: Jetting, VariCore, Vontar, LiitoKala и другие

Важно понимать, что не существует какого-либо единого стандарта для таких зарядок. Именно поэтому форм-фактор устройства сильно отличается от товара к товару

Чтобы батарея 18650 обеспечивала максимальную эффективность, важно правильно подобрать требуемую модель. Для более подробного изучения всех плюсов и минусов, стоит подвергнуть классификации самые востребованные и качественные решения, составив рейтинг. Потребителю останется только выбрать оптимальную зарядку, исходя из своих потребностей.
