Правила строительства дома из металлокаркаса

Порядок сборки железного каркаса, особенности

По готовому фундаменту на мастику укладывается рулонная гидроизоляция в два слоя. Монтаж каркасного дома ЛСТК происходит в следующей последовательности :

• укладка нижнего обвязывающего профиля;
• монтаж стеновых стоек, от угла, контролируя вертикальность элементов;
• установка промежуточных стоек;
• крепление внахлёст верхних направляющих профилей;
• возведение стропильной системы;
• прокладка электропроводки, инженерных сетей;
• монтаж облицовочных материалов с параллельным утеплением.

Рекомендуем: Как быстро и правильно возвести каркас из профильной трубы? Строительство дома своими руками

Обвязочный профиль крепится к фундаменту анкерами, остальные стыки соединяются саморезами.

Особые требования предъявляются к электробезопасности строения. Проводка и точки разбора выполняются в строгом соответствии с проектом. Правила выполнения соединений, заземляющий контур, мощность автоматических предохранителей и их количество неукоснительно соблюдаются.

Важно! Обязательно заземляется контур крыши, устанавливается громоотвод

Как рассчитать необходимое количество материалов

Поэтому начнем с рассмотрения алгоритма расчетов материала.

Сначала определяют общие размеры здания: ширину, длину, высоту, площадь. Затем, как говорят, собирают нагрузку, которой будет подвергаться конструкция.

Сюда входит вес:

• Самого каркаса.
• Перекрытий.
• Обшивочного материала.
• Мебели и оборудования, находящихся в доме.

Кроме этого, учитывают возможные ветровые, снеговые нагрузки и их комбинации.

Под эти данные разрабатывается конструктивная схема здания. Создается своеобразный его скелет: расставляются колонны, опоры, перекрытия. Затем в программно-вычислительном комплексе формируют расчетную схему здания, так называемый силовой каркас.

Он представляет собой схему каркаса с уже заданными параметрами материалов, вероятными типами связей, опор, которые будут использоваться в строительстве.

Далее производится автоматический расчет нагрузок во всех элементах каркаса при выбранных исходных условиях. Если в каком-то элементе результаты будут неудовлетворительными, исходные данные корректируются.

Затем вычерчиваются схемы колонн, покрытия, связей по покрытию колонн, расстановки прогонов покрытия и стен.

На каждой схеме обязательно маркируются узлы элементов, которые впоследствии разрабатываются и маркируются отдельно.

В итоге получают комплект готовых рабочих чертежей.

В них подобраны корректные значения сечений, длины пролетов, типы соединения металлических элементов, и прочие характеристики. Подобные расчеты можно заказать у квалифицированных проектировщиков.

Виды профилей для тонкостенных конструкций

Для возведения каркаса используют несколько видов металлических профилей. Каждый из них имеет определенное назначение и несет соответствующую нагрузку. Те, в основе сечения которых лежит буква “П”, называют швеллерами.

Использование С-образного профиля

С-образный профиль называют стоечным, так как чаще всего его используют в качестве вертикальных стоек при возведении наружных стен. Также он находит применение при монтаже кровли, внутренних перегородок и перекрытий.

С-образный элемент несет на себе большую продольную нагрузку, поэтому имеет два ребра жесткости – загибы на боковых стенках.

Средние размеры профиля:

• высота – 50-80 мм;
• ширина – 150-300 мм;
• толщина – 1-4 мм.

Исходная заготовка – сплошная балка из стали. Однако в ней могут быть выполнены технологические отверстия, например, для прокладки коммуникаций.

П-образный стальной профиль

П-образный профиль, соответствующую форму которому придают на станке, называют направляющим или стартовым. Именно к нему крепят вертикальные стойки наружных стен.

Его также используют при:

• монтаже стропильной системы;
• установке внутренних перегородок;
• усилении стеновых прогонов;
• сборке рамных элементов;
• устройстве подоконных перемычек.

Ширина швеллера колеблется в диапазоне 70-300 мм, толщина – 0,7-4 мм. Высота боковых полок обычно составляет 50-65 мм.

П-образный элемент металлокаркаса для дома также может быть сплошным или перфорированным, с отверстиями для коммуникаций.

Шляпный (ПШ) или омега-профиль

Шляпный профиль широко применяют при монтаже вентилируемых фасадов, устройстве обрешетки под кровельное покрытие и облицовку наружных, внутренних стен. Крепление выполняют непосредственно к стойкам каркаса.

Обычно толщина шляпного профиля меньше, чем у несущих элементов ЛСТК, и составляет 0,7-1,5 мм. Однако этого достаточно, чтобы выдержать вес черепицы, профнастила и других облицовочных материалов. А вот высота колеблется в пределах 28-61 мм.

Виды профилей для гипсокартона

Какие профиля нужны для гипсокартона − вопрос, которым должен задаться каждый мастер, ознакомившись с первичным проектом. Человек, знающий свое дело, не растеряется при виде изобилия профилей для работ с гипсокартоном различного типа

Но тем домашним умельцам, что собирать каркас конструкции будут в первый раз, важно знать хотя бы основные разновидности профилей и их отличия

Металлический профиль для гипсокартона может иметь несколько различных сечений и сперва можно запутаться для чего нужно использовать каждый из них.

Все профили, используемые при работах с гипсокартоном, можно свести к шести основным разновидностям, четыре из которых − профили для сборки каркаса конструкции:

• направляющий профиль (маркировка ПН/UW);
• направляющий потолочный профиль (маркировка ПНП/UD);
• потолочный металлопрофиль (маркировка ПП-профиль/CD);
• стоечный профиль (маркировка ПС/CW).

Помимо этого, существуют также угловой профиль (маркировка ПУ) − предназначается для укрепления углов; и профиль маячковый (маркировка ПМ), используемый при сооружении конструкции для выравнивания стен.

Направляющий профиль

Данный вид профилей служит основой − направляющей, на которую крепится стоечный профиль. Направляющий профиль использовать нужно, когда стоит задача организовать стеновой каркас или каркас для межкомнатных перегородок.

Фото 1 — Направляющий профиль

Профиль стоечный

Это основной элемент в изготовлении каркаса стен и межкомнатных перегородок. Стоечный профиль закрепляют в направляющий, который в свою очередь должен быть закреплен по периметру рабочей зоны (в данном случае − по периметру стен).

Фото 2 — Стоечный профиль

Профиль направляющий потолочный

Данный вид профиля обладает теми же функциями, что и обычный направляющий профиль, однако данная разновидность профиля разработана специально для конструирования потолочных каркасов и крепится исключительно на потолок.

Фото 3 — Профиль потолочный направляющий

Профиль потолочный

Это ещё один вид профилей, используемых при потолочных работах с гипсокартоном. Главное отличие потолочного профиля от стоечного профиля заключается в том, что он должен быть закреплен к потолку специальными крепежными элементами (какой крепеж лучше использовать и не только − читайте ниже).

Фото 4 — Профиль потолочный

Угловой профиль (усиленный)

Название этого профиля говорит само за себя: он предназначен для укрепления углов конструкции после завершения основных работ по обшивке каркаса листами гипсокартона.

Фото 5 — Профиль угловой

Маячковый профиль

Используется в штукатурных работах по выравнивания стен. По закрепленным маячковым профилям мастера ориентируются в уровне стен под выравнивание.

ВАЖНО! Некоторые типы гипсокартонных конструкций не предполагают возведение каркаса − листы гипсокартона в таких случаях монтируют без профилей на клей. Без профиля (без каркаса) гипсокартон может крепиться в нескольких случаях: например, когда важен общий вес конструкции и утяжеление, которое даст алюминиевый каркас нежелательно, или же в том случае, когда кривизна стен не превышает нескольких миллиметров и выравнивание возможно без устройства каркасных перегородок − также на клей (типа «Перлфикс» и подобных ему)

Без профиля (без каркаса) гипсокартон может крепиться в нескольких случаях: например, когда важен общий вес конструкции и утяжеление, которое даст алюминиевый каркас нежелательно, или же в том случае, когда кривизна стен не превышает нескольких миллиметров и выравнивание возможно без устройства каркасных перегородок − также на клей (типа «Перлфикс» и подобных ему).

Фото 6 — Маячковый профиль

Варианты планировок и проектов

Рассмотрим самые популярные типовые планировки жилья из ЛСТК:

• Стиль фахверк (сельский), включая коттедж в таком исполнении. Это постройка с металлокаркасом с мансардным этажом. Площадь по типовым проектам около 75 – 100 кв. м.

  Размер небольшой, но места будет достаточно для семьи с двумя детьми. Метраж приблизительно, как у 4-комнатной квартиры в стандартных панельных многоэтажках 80–90-х годов. Сооружение возводится без спецтехники.

• Одноэтажное жилье с гаражом. Для внешней отделки применяется штукатурка, но лучше использовать декоративный кирпич, сайдинг, вентфасад. Крыша – металлические балки, металлочерепица или любой другой материал.
• Классическое двухэтажное сооружение с мансардной крышей и подвалом.

Строительство фахверкового дома:

Проект одноэтажного дома с гаражом:

Стандартное двухэтажное жилье на каркасе из металла:

Проекты могут быть с неограниченной фантазией по планировке – профили нарезаются под любую архитектуру от простой (ангары, коробки-гаражи) до особо сложной (с множеством сегментов, полукруглых и иных форм). Признанным авторитетом по проектированию и возведению объектов из металла является фирма «Балтпрофиль», создавшая свои стандарты в данной сфере.

Ниже пример быстровозводимого компактного жилья на металлопрофиле:

Возведение фундамента

При строительстве любого объекта работы начинают с фундаментов. Выбор типа опор делают на основе геологических данных участка. В большинстве случаев для легкого каркасного дома оптимальным выбором для возведения своими руками станут: мелкозаглубленный ленточный фундамент, свайно-ростверковый фундамент.

Первый тип позволяет ставить на фундаменты 1-2 этажные дома из легких материалов при хороших характеристиках грунта. Второй вариант подойдет для пучинистых грунтов с не очень хорошими прочностными характеристиками.

Сборка каркаса

С завода детали каркаса из ЛСТК поступают пронумерованными и отдельно упакованными. Это существенно упрощает процесс сборки своими руками. В комплекте имеются:

• вертикальные и горизонтальные профили каркаса с необходимыми отверстиями для инженерных коммуникаций;
• комплект креплений.

Детали поступают необходимой длины, ничего не нужно обрезать или подгонять. Процесс сборки каркасного дома своими руками напоминает детский конструктор. Нужно лишь пользоваться инструкцией производителя, устанавливать профили в проектное положение и закреплять предложенными соединительными элементами. На этом этапе сложностей возникнуть не должно, если действовать по инструкции и внимательно проверять маркировку элементов.

Важно! Для изготовления каркаса рекомендуется выбирать профиль Z-образного сечения, в котором предусмотрены канавки или перфорация. Такой элемент, хоть и изготовлен из «холодного» материала, позволить задержать тепло

Второе название такого элемента – термопрофиль. Это самый желательный вариант для частного жилого домостроения.

Утепление и ограждающие конструкции

Завершающим этапом сборки коробки здания станет обшивка каркаса. Работы здесь выполняются по той же технологии, что и для деревянных каркасных домов.

Типы профилей для строительства каркаса дома

Варианты обшивки:

1. Сборка конструкций своими руками. Наружная сторона металлокаркаса при этом обшивается профлистом или стекломагниевим листом, между стойками закладывается утеплитель. В качестве теплоизоляции можно использовать минеральную вату или экструдированный пенополистирол. При ограниченности бюджета можно рассмотреть более дешевый вариант – пенопласт. При использовании пенопласта или минеральной ваты потребуется укладка пароизоляции с внутренней стороны и гидроизоляции с наружной. Изнутри обшивку можно сделать гипсокартоном. Наружная отделка закрепляется на профлист.

2. Сэндвич-панели. Изготавливаются на заводе, там же их можно покрасить в нужный цвет. Упрощают и ускоряют процесс сборки. К достоинствам относят: устойчивость к агрессивным воздействиям внешней среды, к высоким температурам и возгоранию, высокие теплоизоляционные характеристики, экологичность и безопасность для человека. Еще одним плюсом станет то, что панели одновременно выполняют роль утепления и наружной отделки, снижая затраты на работы.
3. Теплоблоки. Современный материал, который представляет собой “кирпичики”, включающие в себя слой пористого керамзитного бетона, слой пенополистирола (пенопласта) марки 25 и облицовочный слой керамзитного бетона. Облицовка изготавливается из материала повышенной плотности и готова к окраске. Плюс технологии – одновременное создание теплозащиты и ограждающей конструкции. Швы кладки принимаются не более 5 мм. Обычный кладочный раствор для кирпича не может обеспечить выполнение этого требования, поэтому применяют специальные растворы или клей. Через каждые 4 ряда блоков требуется армирование для повышения прочности.

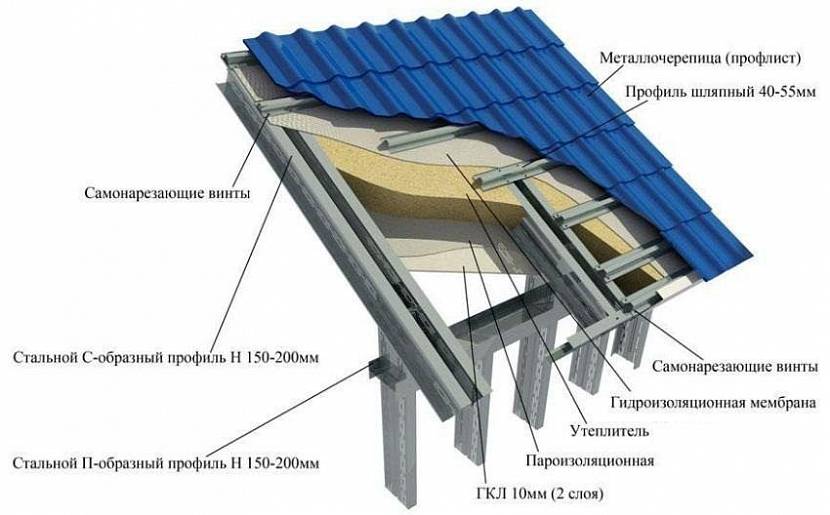

Так выглядит схема утепления кровли

Заключение

В плане проектирования, каркасные дома из металлических профилей не налагают на архитекторов сколь-нибудь значимых ограничений. Правда после возведения дом со временем уже не получится перепланировать, но это особенность многих технологий.

Отдельное внимание надо обращать на утепление ЛСТК-дома. Так как у металла хорошая теплопроводность, чтобы исключить появление мостиков холода, требуется особый подход к утеплению и неукоснительное соблюдение технологии

По этой причине, возведением ЛСТК-дома должны заниматься профессионалы, которые дадут гарантию на свою работу.

Внимательное отношение к работе на каждом ее этапе позволит построить надежный дом, который прослужит много лет.

Преимущества и недостатки

Эта технология все более популярной становится в европейских странах (в том числе северных), в Канаде и Америке. А все потому, что сталь не гниет, ее не едят насекомые. Металлокаркасное строение весит в несколько раз меньше дома из древесины (в два раза), и тем более, оно легче домов из кирпича и других подобных материалов. Небольшой вес здания — это меньшие затраты на фундамент, так как его параметры зависят от нагрузки, что еще больше снижает стоимость квадратного метра застройки. Обычно под такие дома ставят свайные, свайно-ростверковые или ленточные фундаменты. В среднем один квадрат площади стоит 4-5 тыс. рублей (без учета стоимости отделочных материалов).

Технология, по которой строят металлокаркасный дом называется — легкие тонкостенные стальные конструкции, или сокращенно ЛСТК. Легкий — не значит непрочный. Дома, возведенные по технологии ЛСТК, выдерживают землетрясения силой в девять баллов. Но это касается строений не выше 3-х этажей.

Еще одно преимущество стального каркаса перед деревянным — его прочности достаточно для того, чтобы выдерживать тяжелые кровельные материалы. Если вы решили использовать керамическую черепицу — пожалуйста. Только ее вес необходимо заложить при расчете параметров фундамента.

Сама конструкция пирога стены практически такая же, как у деревянных. Вся разница в используемом для каркаса материале и способе сборки.

Стена дома из металлопрофиля в разрезе

Как же быть с мостиками холода? Производители утверждают, что проблема решена. Современные термопрофили, из которых и строят частные дома, имеют разрезы, расположенные в шахматном порядке. Они препятствуют сквозному промерзанию элементов конструкции.

Так выглядит картинка «работы» термопрофиля

И хоть термопрофили действительно работают, все равно такой дом более холодный, чем деревянный каркасный. Тем не менее, проблему можно решить, сделав качественное утепление. При правильном исполнении «пирога» утепления со всеми мембранами (ветрозащитная паропроницаемая снаружи, пароизоляция внутри) металлокаркасный дом будет теплым и на отопление уходить будет не больше, чем в так называемых «теплых домах».

Для утепления можно использовать любой современный утеплитель — минеральные ваты, пенопласт, экструдированный пенополистирол, вспененное стекло, эковату. Самые лучшие характеристики у пеностекла, чуть хуже у экструдированного пенополистирола. Но они имеют солидную цену, хотя требуемая толщина в несколько раз меньше, чем минеральной ваты. В результате затраты на утеплитель получаются сопоставимыми.

Наиболее оптимальное сочетание качеств и цены у минеральной ваты. Удобнее работать с базальтовой. Она же имеет хорошие характеристики. Стекловолокно по характеристикам тоже неплохое, но с ней работать сложно. Шлаковата — самая дешевая, но она очень боится намокания, при ее использовании обязательно устройство вентилируемого фасада.

Вариант полной сборки дома на стальном каркасе (технология ЛСТК)

По приведенным выше причинам из всего многообразия чаще всего выбираю базальтовую вату

Она хорошо устанавливается в каркас, обладает хорошими теплоизоляционными свойствами, относительно недорога, к тому же является неплохим звукоизоляционным материалом, что для данной технологии важно

Порядок сборки

С завода весь материал приходит упакованный в пачки. На каждой детали стоит маркировка, такая же маркировка присутствует на рабочих чертежах. Собирается каркас дома ЛСТК как конструктор: все уже готово, даже проштампованы отверстия под метизы. Ставите детали на место, совмещаете пазы и устанавливаете крепеж. С обирается металлокаркасный дом в точности также, как из деревянных брусков. Если обозначить этапы коротко, пошагово все выглядит так:

1. На готовом фундаменте закрепляется нижняя обвязка.
2. Выставляются и закрепляются угловые стойки.
3. Между ними устанавливаются промежуточные стойки, укосины и распорки.
4. Монтируется верхняя обвязка.
5. Устанавливаются и закрепляются балки перекрытия. При наличии второго этажа собирается его каркас.
6. Монтируется потолочное перекрытие.

Собирается стропильная система.
Проводятся работы по утеплению и гидроизоляции кровли.
Собирается обрешетка под кровельный материал.

Каркас стального дома готов. Осталось утепление и отделочные работы. Оно замечание: как бы не хотелось сэкономить, обрешетка должна собираться тоже из металла. Одинаковые коэффициенты расширения — это именно то, что способствует высокой прочности таких сооружений. При соединении металла и древесины такого не достигнуть: крепления постепенно ослабевают. Особенно это критично в регионах с повышенной сейсмоактивностью. Но и в более спокойных регионах от дребезжащей отделки мало радости.

Изготовление и монтаж каркаса из ЛСТК

Скелет дома изготавливают из C- и U-профиля. Они соединяются винтами-саморезами. Шаг между стойками 600-1000 мм. Он учитывает размеры панелей утеплителя и позволяет удобно крепить другие отделочные материалы.

На производственной линии каждая деталь изготавливается отдельно, нумеруется, упаковывается. Готовые детали оборудованы отверстиями для креплений и под инженерные коммуникации. Для монтажа скелета дома в комплект к деталям основы входят соединительные элементы.

Постройки по индивидуальным проектам стоят значительно дороже домов, изготовленных по типовым проектам. Для удешевления строительства жилья можно воспользоваться типовым проектом с каркасом из термопрофиля или из легких стальных тонкостенных конструкций по канадской технологии. Ее отличие от других технологий быстрой постройки зданий – каркас из ЛСТК и специальные SIP-панели, имеющие особые теплоизоляционные характеристики.

В случае постройки жилья по типовому проекту заказчик получает готовый каркас определенного размера и формы. Детали основы маркируют и упаковывают согласно чертежам дома.

В качестве утеплителя, кроме минеральной ваты, можно использовать:

• базальтовые плиты;
• пенополистирол;
• эковату.

Для отделки наружных стен дома используют кирпич, керамогранит. Часто в качестве отделки фасадов каркасных зданий применяют навесные вентилируемые фасады различного типа. Все большей популярностью пользуются такие отделочные материалы, как сайдинг и блок-хаус. Не утратили своей актуальности оштукатуривание и окрашивание фасадных стен.

В комплекте с деталями каркаса и соединительными элементами заказчик получает описание проекта, рекомендации и инструкции по сборке каркаса, спецификацию всех элементов.

ООО «Каскад» имеет многолетний опыт работы в данном направлении.

Мы готовы в короткие сроки создать на основе металлоконструкций коттедж, таунхаус, дачный дом или другое жилое строение любого размера, этажности и архитектурного стиля.

Металлоконструкции активно применяются для создания объектов разного типа и назначения. Они успешно используются даже в сфере строительства жилых домов, предназначенных для временного и постоянного проживания. ООО «Каскад» имеет многолетний опыт работы в данном направлении. Мы готовы в короткие сроки создать на основе металлоконструкций коттедж, таунхаус, дачный дом или другое жилое строение любого размера, этажности и архитектурного стиля.

Каркас дома

Используемые для сборки каркаса металлические профиля проходят на заводах специальную обработку способом горячего оцинкования и покрываются антикоррозийными эмалями или смесями. Для строительства коттеджей применяют тонкостенный или стандартный металлопрофиль. Все элементы конструкции отлично подходят для внутренней и внешней обшивки и монтажа окон, дверей и перегородок.

Для работы с металлоконструкцией не нужны особые знания и большой опыт. Все детали и отверстия изготавливаются с особой точностью. На строительную площадку элементы конструкции поступают со специальной маркировкой, нанесенной на заводе, что значительно облегчает их монтаж.

Сборка каркаса дома проводится по так называемой отверточной технологии. Это стало возможно благодаря использованию нового способа изготовления деталей на заводе. Вам не нужно будет что-то замерять или отрезать ненужную длину. Все элементы строго просчитаны и изготовлены по вашему проекту дома. У каждой детали свое место и свое предназначение.

Возведение дома из профильной трубы

Чтоб заниматься подобным строительством, необходимо подготовиться, изучить все тонкости конструкции и последовательность операций. Дело в том, что простота возведения каркаса – это только кажущееся мнение. В реальности конструкция достаточно сложная. Все зависит от ваших навыков и способностей.

Конструкция постройки

Жилой дом – непростая постройка. Вот ее основные элементы:

• фундамент;
• каркас дома;
• внутренняя отделка;
• утеплитель;
• внешняя отделка;
• каркас крыши из профильной трубы.

Фундамент для каркасного дома обязателен, без него строение не будет долговечным. Его состав и возведение гораздо легче, чем в традиционном строительстве. Без фундамента строятся маленькие конструкции (парники, теплицы), которые в дальнейшем переносятся по участку с места на место.

Для каркаса чаще всего используют квадратные трубы 100х100, реже – 60х60. Сечение будет зависеть от габаритов вашего будущего дома. Для внутренней отделки используйте шпунтованную доску из хвойных пород дерева (ширина 40-60 мм), обработанную антипиретиками и антисептиками. Внешняя отделка выполняется сайдингом или фасадной штукатуркой. При достатке средств рекомендуется натуральное дерево.

Утеплять постройку нужно изнутри и снаружи

Поверх лаг из трубы укладывается доска в качестве чернового пола. Дерево способно задержать холод, передаваемый снаружи через металл. Сверху кладут любое профильное покрытие.

В качестве утеплителя применяют экструдированный пенополистирол или пенопласт (толщина – 60-100 мм). С помощью полосок пеноизола дополнительно теплоизолируют стойки каркаса.

Крышу изготавливают двумя способами: как отдельную каркасную конструкцию или как элемент общего каркаса. Кровельные стропила из профильных труб изготавливаются в зависимости от планируемого покрытия. Чем легче материал и больше угол каркаса, тем тоньше берите трубу.

Какой профиль лучше

Перед тем, как сделать каркас для гипсокартона нужно определить, что выбрать – деревянные брусья или металлические детали. Оба материала имеют свои достоинства и недостатки.

В современном строительстве сделать каркас для гипсокартона на стену лучше всего из оцинкованного профиля, поскольку он более надежный и долговечный. При работе получается меньше отходов, а значит, человек значительно экономит на покупке материалов.

Достоинствами металлической конструкции являются:

1. Не поддается воздействию влаги и не деформируется.
2. Каркас послужит долгое время.
3. Элементы имеют ровную поверхность, благодаря чему конструкция получается идеальной.
4. Имеется большое количество видов креплений.
5. Конструкция получается прочной и надежной.

Профили из металла практически не имеют недостатков. Единственное, что может навредить такой конструкции – это коррозия. Но если будут выполнены все условия эксплуатации и правильно создан микроклимат в помещении, то данная проблема не возникнет вообще.

Деревянные брусья для каркаса имеют внутреннее сечение размером 40х70, для горизонтальных элементов сечение должно быть 30х50.

Каркас, готовый к обшивкеИсточник dingonn.ru

Чаще всего для изготовления этого материала используют хвойные породы деревьев. Предварительно обрабатывают их специальным веществом.

К достоинствам этого материала следует отнести:

• низкую стоимость;
• экологичность.

Но подобные материалы имеют ряд недостатков:

• брусья не всегда имеют идеально ровную поверхность;
• в условиях повышенной влажности древесина набухает и деформируется;
• конструкция служит максимум 15 лет, поскольку материал поддается воздействию грибков, гнили и повреждается насекомыми;
• перед тем, как сделать каркас, древесину нужно обработать специальным веществом, что выльется в дополнительные траты бюджета.

Современные строители предпочитают работать с изделиями из металла. Конструкция получается надежной и крепкой.

Комплект профилей, что понадобятся для изготовления каркасаИсточник plasportal.com

Создание конструкции постройки

Пошаговая инструкция

Металлокаркас возводят на столбчатом или мелкозаглубленном ленточном основании. Если грунт неустойчивый, прибегают к возведению плитного фундамента.

Сборку каркаса легче и удобнее производить из элементов готового каркаса заводского производства. Она осуществляется на винтовых соединениях, без использования сварки. Сварка потребует постоянного контроля не только расположения элементов конструкции, но и сварных соединений.

Начинают сборку снизу, устанавливая несущие детали нижней обвязки – стойки и колонны.

Первыми монтируют угловые колонны, затем промежуточные на расстоянии друг от друга чуть меньше материала обшивки. Обвязку внизу производят профилем большего сечения, который проходит по периметру фундамента. Как правило, используют профильные трубы квадратного сечения размером 100×100 или 60×60 мм.

Если применяется сварка, то стойки привариваются к специальным штырям, вмонтированным в фундамент. Все дальнейшие соединения также осуществляются сваркой.

Вертикальные элементы соединяют горизонтальными перемычками из труб меньшего сечения, укрепляют раскосами.

На уровне перекрытий монтируется верхняя обвязка. Лаги для пола также укладывают из профильной трубы, сверху настилают черновой пол, а затем напольное чистовое покрытие.

Подобный алгоритм сборки самый простой и удобный.

Видео демонстрирует процесс постройки дома на металлокаркасе:

Сборка элементов кровли

Стропильную систему устанавливают на завершающем этапе сооружения каркаса из профилированных труб.

Сами стропила должны опираться на мауэрлат. В данном случае он представляет собой усиленный швеллер, закрепленный по всему периметру верхней обвязки. На него опираются стропильные фермы и другие элементы крыши.

Если для кровли выбран легкий материал (ондулин, поликарбонат), то сборку фермы для удобства производят на земле. Собранную из труб малого сечения, её поднимают наверх и крепят сваркой или болтами к обвязке.

Для крыши из тяжелых материалов применяют более прочные трубы. Такую конструкцию собирают и крепят непосредственно на крыше.

Проведение электропроводки

В домах из металлокаркаса электропроводка ставится как открытого, так и закрытого типа.

Открытая проводка укладывается обычным способом, с использованием специальных каналов.

Установка скрытой проводки имеет в каркасном доме свои особенности.

Для её монтажа применяют стальные короба, со степенью защиты не ниже IP4X и толщиной стенок не менее 2,5 мм. Их сечение должно быть вдвое больше диаметра прокладываемых кабелей. При этом внутреннюю поверхность таких каналов покрывают антикоррозийной защитой – цинком или краской.

Изгибы и повороты рукавов делают с помощью сварки или резьбовых соединений, соблюдая некоторый уклон во избежание образования внутри труб скопления конденсата.

Обязательно производится заземление. Чтобы провода не повреждались острыми торцами, на концы труб надевают пластиковые втулки.

Заключение

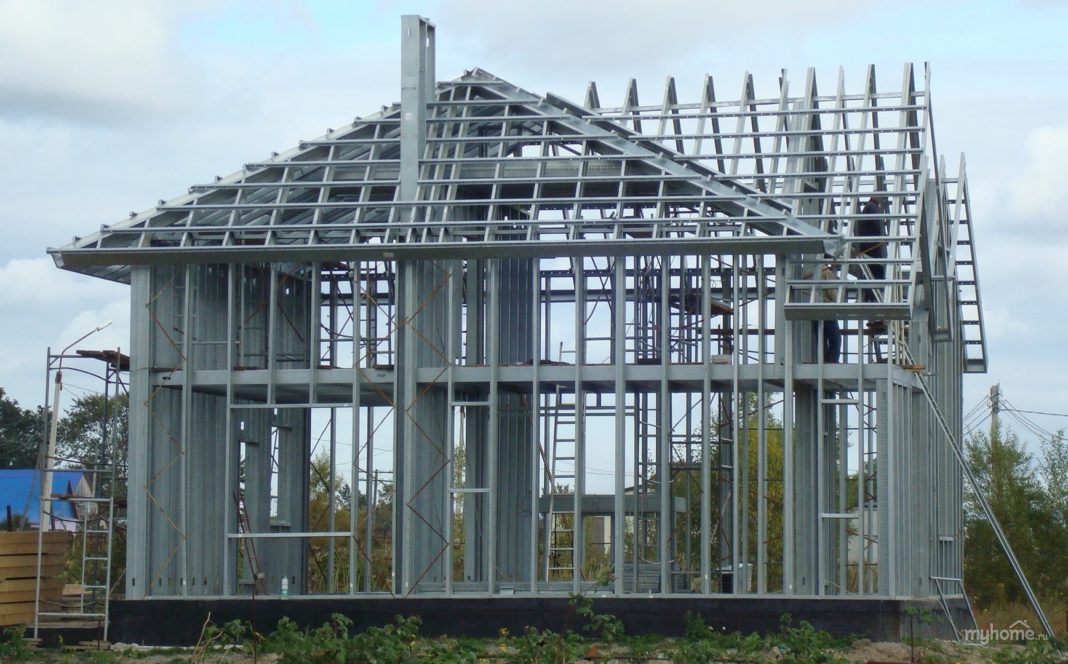

Странная, не обоснованная тенденция скептических отзывов по ЛСТК была распространенная некоторое время, основывалась в большинстве на мифах. При анализе реальных историй и примеров с фото на стройфорумах выяснилось, что на практике жилье из ЛСТК создается очень часто из-за дешевизны, быстроты и простоты возведения.

Многих пользователей привлекает то, что нет возни с деревяшками, бетонными блоками, тяжелой техникой и пр. А также оказалось, что каркасники на металлопрофиле не менее надежные и качественные, чем из иных материалов.

Владельцы отмечают, что проблема теплоэффективности и звукоизоляции (это якобы главный недостаток) полностью решена качественным применением утеплителя, изоляционных материалов.

Некоторые особенности все-таки присутствуют, например, психологическое ощущение хлипкости, а также надо предусмотреть места на каркасе (можно укрепить их оцинкованными листами) для навешивания тяжелой мебели.

Похожие записи:

Как лучше соединить алюминиевый провод с медным: пять простых решений Aux в автомагнитоле и как его подключить Блок питания для шуруповерта 12в своими руками Строим багги из ваз 2108 инструкция. самодельные багги чертежи. для конструирования необходимо иметь Как вырастить кристалл из медного купороса пропорции Как сделать вешалку для одежды из пластиковых труб пошагово напольную
