Как построить каркасный дом правильно пошагового

7.5 Обеспечение звукоизоляции

7.5.1 Выполнение требования СНиП 31-02 к индексу изоляции воздушного шума стеной, разделяющей жилые блоки в блокированном доме, обеспечивается при толщине кирпичной стены не менее 38 см, стены из бетонных блоков (из тяжелого бетона) — не менее 30 см. В каркасной стене, разделяющей жилые блоки в блокированном доме, для обеспечения требуемой звукоизоляции рекомендуется:

а) обшивку каркаса крепить к гибким стальным профилям (см. пример на рисунке 7-8);

б) заполнять герметиками места примыкания конструкций перекрытий к стене;

в) выполнять предусмотренные в разделе 13 меры по герметизации мест пропуска инженерных коммуникаций.

7.5.2 В случаях, когда заданием на проектирование в соответствии с требованиями заказчика предусматривается необходимость обеспечения звукоизоляции стен и перегородок внутри жилого блокад или отдельно стоящего дома, рекомендуется выбирать средства повышения индекса изоляции воздушного шума стеной или перегородкой с учетом ориентировочных данных, приведенных в таблице 7-6.

Специфики каркаса

Каркасный дом практически всегда состоит из деталей из дерева и иногда применяют металлопрофиль.

Благодаря этому нужно высчитать нагрузку на подобные детали и внимательно посмотреть на угловые части сооружения.

Дабы нагрузка на сам фундамент была одинаковой, нужно выполнить обвязку каркаса снизу и сверху.

От этого может зависеть вероятность установки тёплых окон. Подобные окна значительно делают больше нагрузку на конструкцию дома, а именно, если например дом состоит из облегчённых щитов.

Если же вы решили домостроительство с большими окнами, то это будет довольно не просто реализовать собственными руками. Это также касается и оборудования проёмов двери.

Расстояние между стойками должно быть приблизительно около 1 метра, но там, где должны быть проёмы для окон, расстояние должно быть чуть больше.

Дабы не усложнять конструкцию, предлагают ставить окна с длиной менее 120 см.

Как утеплять?

По технологии теплоизоляционный материал укладывается в промежутки каркаса стены. Несущие элементы стены могут быть изготовлены из дерева или стали. Работы выполняют в несколько этапов.

Подготовительный

Много времени он не займет, но существенно увеличит качество работ. Перед началом работ каркас стены очищается от строительного мусора, загрязнений и пыли. Далее выполняют осмотр стен на наличие выступающих крепежных элементов, которые могут повредить теплоизоляционный материал.
Торчащие гвозди забиваются молотком.

Все щели в каркасе изолируются монтажной пеной. Проверяется влажность древесины, если элементы каркаса стен сырые, их следует просушить строительным феном. Далее приступают с следующему этапу работ.

Гидроизоляция и пароизоляция

Защита каркаса стен от влаги требуется в следующих местах:

Схема пароизоляции стен каркасного дома

  • опирание стены на фундаменты (в месте соединения элементов из разных по свойствам материалов, горизонтальная гидроизоляция);
  • с наружной стороны стены, поверх утеплителя для защиты от атмосферной влаги;
  • с внутренней стороны стены укладывается пароизоляция для защиты от влаги, идущей изнутри помещения (теплый пар).

Теплоизоляция

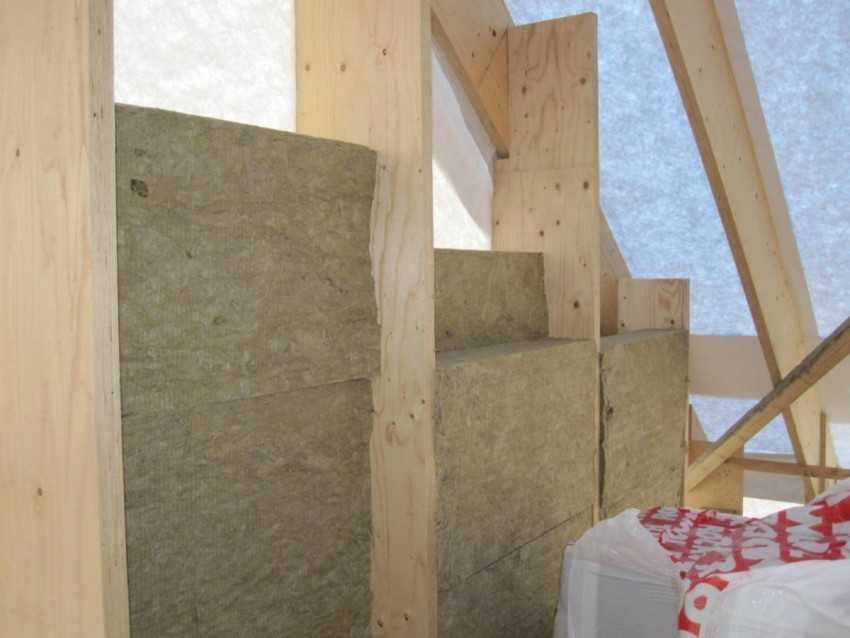

Утеплитель укладывается между стоек каркаса стены. Расстояние между несущими элементами подбирается так, чтобы обеспечить легкий монтаж, а именно:

  • 580 мм в чистоте между стойками для минеральной ваты;
  • 600 мм для пенопласта и экструдированного пенополистирола;
  • для пенополиуретана расстояние не имеет большого значения.

Схема принципа действия утеплителя в стене

Закрепление минеральной ваты выполняют на дюбеля

При этом важно, чтобы между стойками и теплоизолятором не было щелей, через которые может проникнуть холод. Для пенопласта можно применять специальные гвозди или клей

Пенополиуретан держится за счет собственного сцепления с поверхностью и проникновения в небольшие щели конструкции.

Обшивка

На этом этапе происходят расхождения в технологии для различных материалов. В отличие от всех остальных, минеральная вата не допускает крепления обшивки сразу на нее. Необходимо предусмотреть воздушно-вентилируемую прослойку стены для удаления излишней влаги. Прослойка располагается после гидроизоляции, ее толщина составляет 5-10 см.

Схема обшивки каркасного дома

Полиуретан и полистирол позволяют монтировать обшивку стены без вентиляционного зазора. После завершения обшивки каркасного дома работы по теплоизоляции завершены.

Теплоизоляция перекрытий и кровли

Чтобы построить каркасный дом для зимнего проживания важно также не забыть о надежном утеплении перекрытия первого этажа и мансардной кровли. Если в доме предусмотрен холодный чердак, то теплоизоляция монтируется в пироге перекрытия верхнего этажа

Теплоизоляция мансарды каркасного дома

Для кровли чаще всего применяют жесткие плиты минеральной ваты. Чтобы обеспечить удобство монтажа шаг стропил заранее назначают так, чтобы в чистоте между ними было расстояние 580 мм. Теплоизоляцию закрепляют после монтажа гидроизоляции и обрешетки.

Утепление пола первого этажа должно быть выполнено с применением прочного несминаемого материала. Отличным решением станет пеноплекс. Если утеплитель не имеет высокой жесткости и прочности, выбирают монтаж между лагами. Для этого на полу закрепляют доски или бруски, которые воспримут нагрузку от людей и мебели, а между ними укладывается теплоизолятор.Грамотное утепление каркаса позволит сделать дом комфортным и экономичным жилищем.

Используемые материалы

При утеплении каркасных конструкций, обустраиваемых в виде многослойного пирога, чаще всего применяются следующие виды теплоизоляторов:

  • экологически чистая вата (эковата);
  • типовой пенополистирол;
  • обычная минеральная вата;
  • древесная утеплительная структура под названием ОСБ и другие.

Каждый из них требует тщательного рассмотрения.

Минеральная вата

Минеральная или базальтовая вата относится к наиболее распространенным из всех известных марок теплоизоляторов, используемых в большинстве строительных конструкций.

Достоинства утеплителя:

  • прекрасные тепло- и звукоизоляционные характеристики;
  • устойчивость к возгоранию;
  • простота монтажа;
  • сравнительно низкая стоимость обустраиваемого пирога каркасных домов с минватой;
  • экологическая чистота и длительные сроки эксплуатации.

Минеральный утеплитель выпускается в виде удобных для укладки рулонов или плиток, заметно снижающих трудозатраты при монтаже. К числу его недостатков следует отнести сложность поддержания формы и высокую гигроскопичность (предрасположенность к впитыванию влаги).

Эковата

Экологически чистый утеплитель, или эковата, очень напоминает по своей структуре и характеристикам минеральный материал. В отличие от последнего в его состав входят такие природные компоненты, как целлюлоза вторичной обработки с добавкой небольшого количества борной кислоты.

Именно экологичность является причиной повсеместного применения этого теплоизолятора в качестве недорого и эффективного средства (он вполне подойдет для утепления мансардной постройки на даче, например). Экологически чистая вата не лишена недостатков, присущих структурам этого класса. Она отличается повышенной гигроскопичностью и неспособна долго сохранять свою форму (со временем она теряет до 20% первоначального объема).

Пенополистирол

Утеплительный материал привлекает большинство строителей следующими характеристиками:

  • в отличие от минеральной и эковаты он прекрасно сохраняет первоначальную форму;
  • утеплитель позиционируется как особо чистый экологический материал;

  • сравнительно малый вес, обеспечивающий простоту его монтажа, а также долговечность;
  • он огнестоек и пожароустойчив, ничем не уступает по этим показателям другим теплоизоляторам.

Дешевизна делает этот материал еще более привлекательным для частного застройщика. Сегодня он считается незаменимым при утеплении неотапливаемых площадей различных строительных объектов.

ОСБ

Основой для изготовления ориентированно-стружечной плиты (ОСБ) является древесная стружка достаточно крупного размера. В процессе производства исходное сырье склеивается посредством водостойкой формальдегидной смолы под давлением и при очень высокой температуре.

Ближайшим ее аналогом является известная всем древесно-стружечная плита (ДСП), но ОСБ отличается иным порядком расположения древесных элементов в структуре материала. Благодаря этому пирог каркасных стен с ОСБ имеет прочностные показатели, недостижимые для его предшественника.

Указанное свойство делает этот материал незаменимым при возведении капитальных строительных конструкций. За все эти преимущества приходится расплачиваться тем, что цена плит ОСБ, в сравнении со всеми подобными материалами, намного выше.

Преимущества каркасных жилых домов

Перед тем, как выбрать для строительства или приобрести уже готовый каркасный дом, рекомендуется ознакомиться с преимуществами и недостатками таких построек, которые во многом зависят от технологии их возведения, используемых строительных материалов и прочих факторов.

Например, чтобы каркасный дом получился достаточно комфортным для круглогодичного проживания и долговечным, необходимо использовать только качественные пиломатериалы, обработанные специальными антисептиками. Такие строения также требуют выполнения качественной гидро-, тепло- и звукоизоляции.

Если при строительстве жилого дома были соблюдены все требования, определенные каркасной технологией домостроения, тогда такое жилье будет обладать множеством преимуществ перед кирпичными и бетонными конструкциями.

Незначительный вес каркасной конструкции

Одно из существенных преимуществ каркасных построек перед железобетонными и каменными аналогами – это достаточно небольшой вес. В результате для возведения такого жилья не требуется обустройство мощного фундаментного основания. Это позволяет существенно сэкономить не только время на проведении земляных работ, но и собственные денежные средства на расходных материалах.

Как правило, под каркасные строения обустраивают неглубокие ленточные фундаменты, столбчатые либо свайно-винтовые. Можно, конечно же, залить и сплошную бетонную плиту, но это будет несколько дороже. К примеру, под каркасную постройку будет достаточно толщины плитного бетонного основания в 10 см, а для аналогичного кирпичного или железобетонного сооружения – минимум 30 см.

Хорошие теплоизоляционные показатели

Разбираясь, каркасный жилой дом для постоянного проживания – это хорошо или плохо, стоит обратить внимание на теплоизоляционные характеристики подобных построек. Одним из основных элементов конструкции стены каркасного здания является утеплительный материал

Именно от него зависит комфортный микроклимат внутри жилых помещений. При этом теплоизоляционный материал одновременно выполняет и функцию шумоизоляции

Одним из основных элементов конструкции стены каркасного здания является утеплительный материал. Именно от него зависит комфортный микроклимат внутри жилых помещений. При этом теплоизоляционный материал одновременно выполняет и функцию шумоизоляции.

Чаще всего в качестве утеплителя каркасных конструкций используют минеральную вату, стекловату либо каменную вату. В заводских условиях используемое сырье прессуют в прямоугольные теплоизоляционные плиты одинаковых размеров. При этом используются специальные составы для предотвращения усадки материала.

Быстрое возведение жилья

Для строительства жилого дома под ключ с изготовлением заводского домокомплекта может понадобиться не меньше полугода. Каркасный дом 150 м2 из деревянных брусьев с последующей обшивкой и утеплением, от фундамента до сдачи заказчику опытная строительная бригада возводит в течение 3-х месяцев. При этом не требуется привлечение специальной строительной техники, в т.ч. подъемного оборудования.

Возможность выполнения строительных работ в любой период года

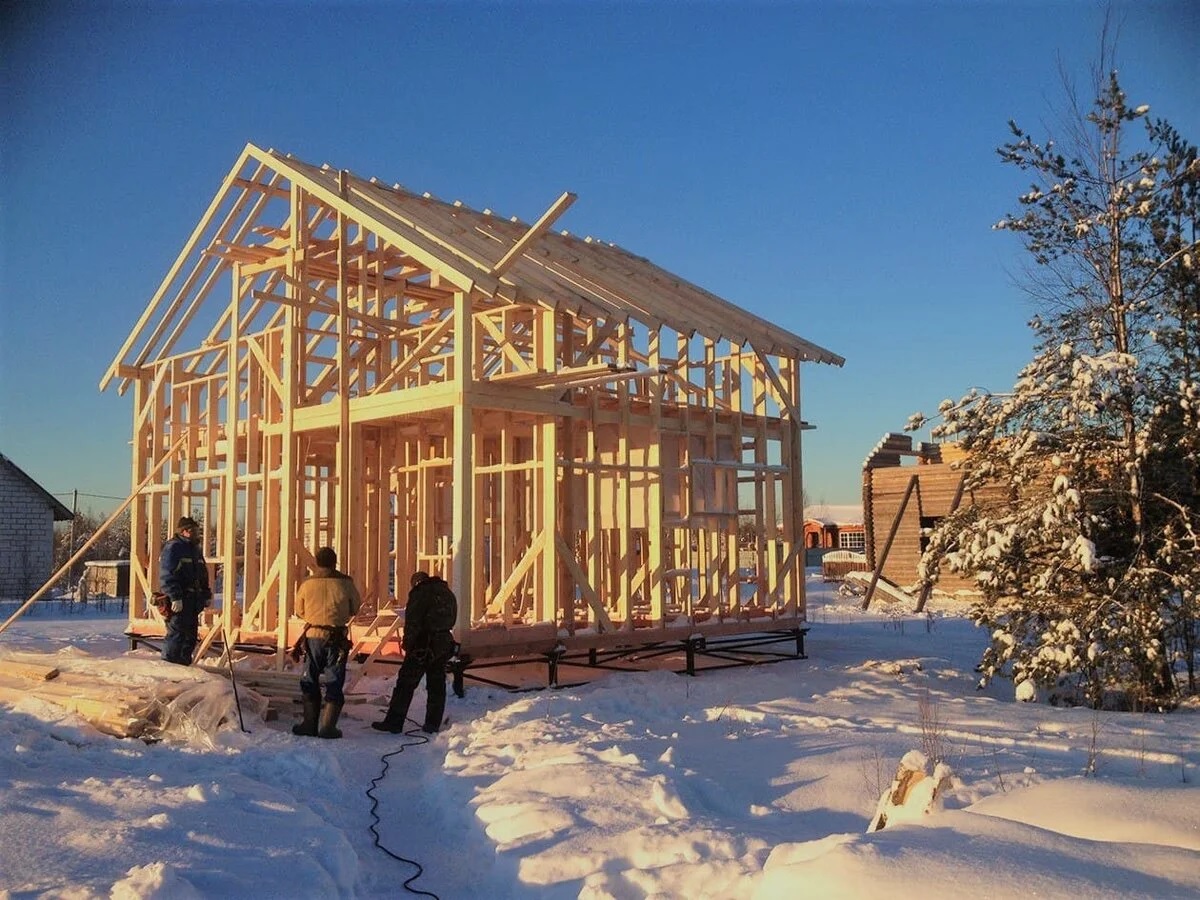

Стены каркасного здания можно собирать в любое время года, независимо от температуры окружающей среды. Единственное, чего необходимо избегать при выполнении монтажных работ – это намокания строительных материалов, которые изготовлены из древесины, несмотря на то, что они дополнительно пропитаны специальными защитными составами.

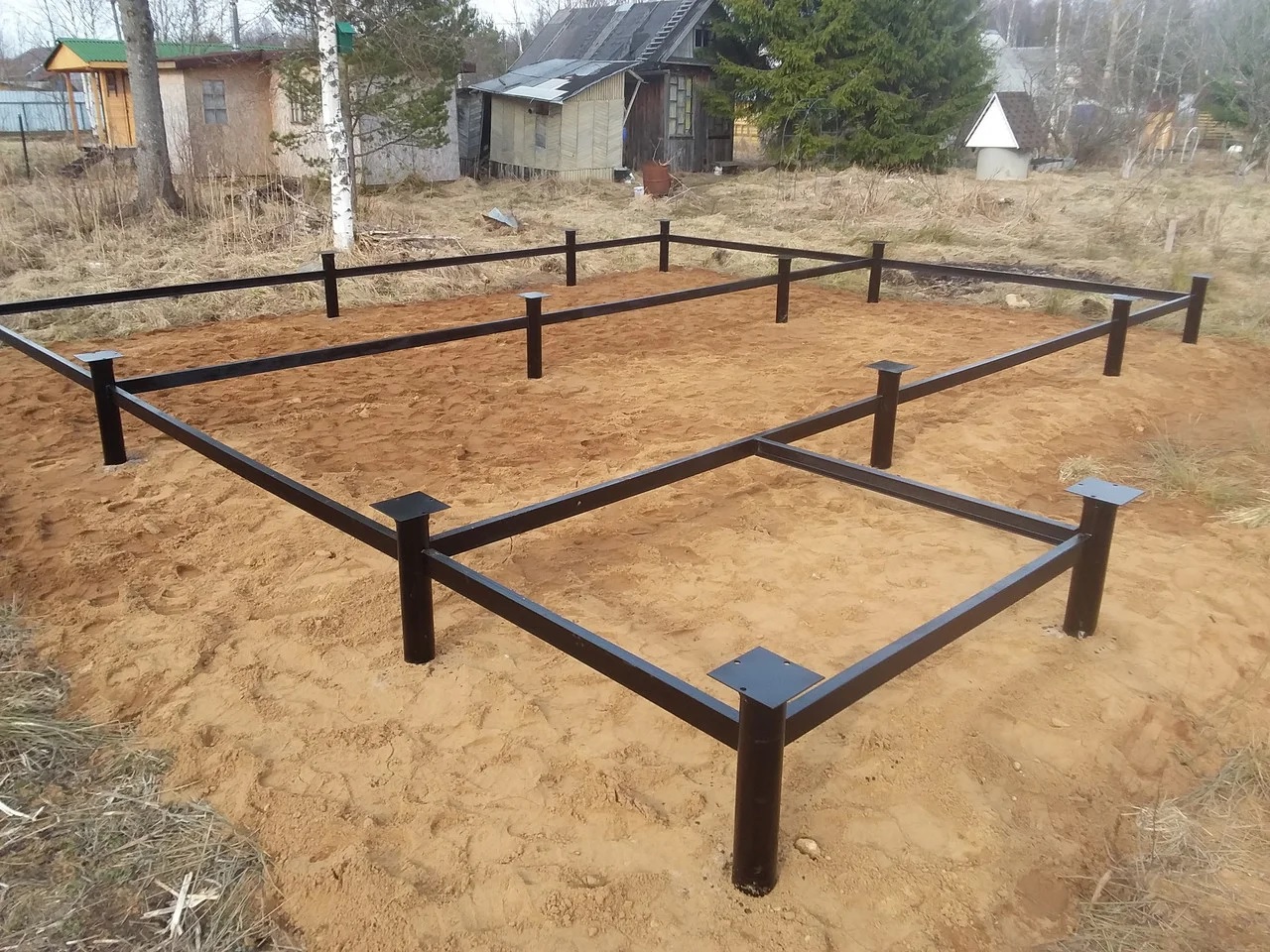

Свайно-винтовой фундамент можно возводить даже в зимний период года. Это не только снижает временные затраты на строительство, но финансовые затраты заказчика, т.к. услуги строителей в зимний период значительно дешевле из-за малого спроса.

Каркас рамный с перекрытиями


Такая технология носит еще названия «канадский дом» или «канадское строительство» или просто «платформа»

Самый часто используемый в России тип каркасного монтажа. Такая технология носит еще названия «канадский дом» или «канадское строительство» или просто «платформа».

В основе возведения таких домов лежит плитная платформа из СИП панелей. В свою очередь панели СИП — это две скрепленных между собой плиты ДВП, ДСП и пр. с проложенным между ними утеплителем.

Каркасная технология строительства домов

Принцип монтажа такого дома заключается в следующем:

  • Сначала закупается готовый домокомплект, который доставляют на стройплощадку.

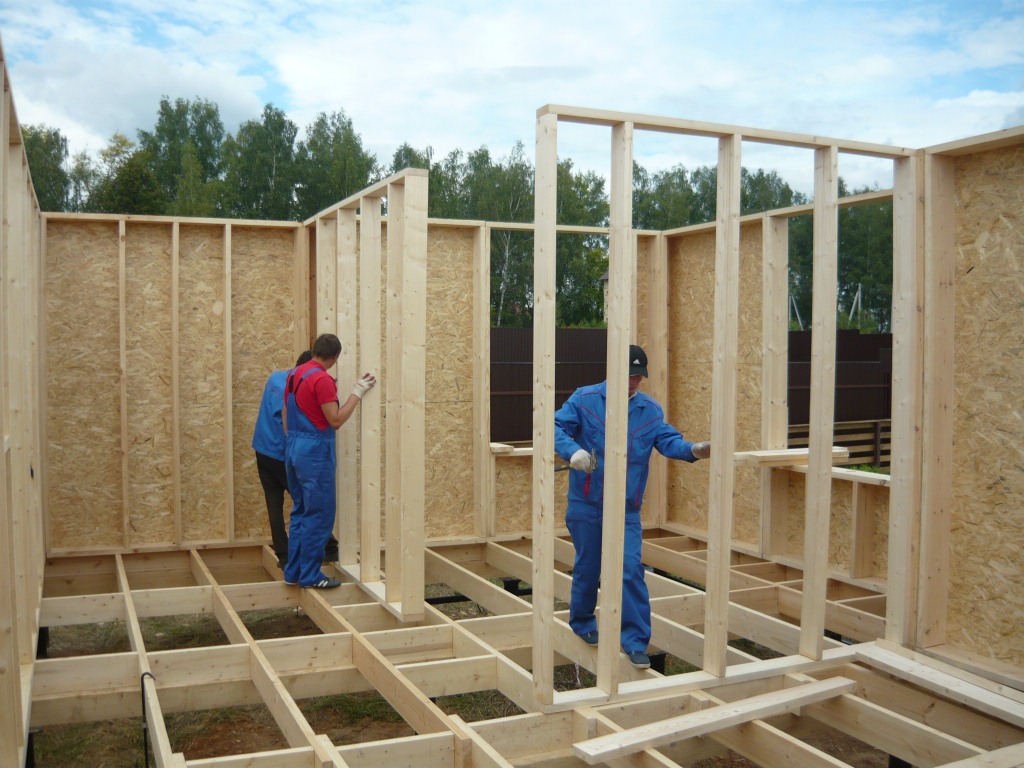

  • Затем на подготовленный ранее фундамент укладывают платформу для пола, состоящую из обрешетки и самих панелей СИП.
  • Следом начинают собирать каркас из деревянного бруса. Здесь опоры-стойки монтируют в обвязку платформы по принципу замкового соединения шип-паз.
  • В верхней точке опор-стоек их также обвязывают брусом и устанавливают следующую платформу пола второго этажа или уже чердака (в зависимости от этажности коттеджа). То есть, несущая нагрузка дома здесь ложится как на сам фундамент, так и на платформы между этажами.
  • Готовую конструкцию каркаса обшивают панелями, монтируют крышу, вставляют окна и двери. Остается лишь отделать коттедж снаружи и подвести к нему все коммуникации.

Строительство каркасных домов по этой технологии имеет важное преимущество – работы можно выполнять самостоятельно. А это значит, что экономия строительного бюджета будет налицо

Устройство стены каркасного дома

Каждая из несущих стен дома на основе каркаса представляет собой своеобразную конструкцию, в изготовлении которой применены вертикальные опоры, а также горизонтальные перемычки. Пространство между данными материалами полностью заполняется различными наполнителями, а с внешней стороны производится обшивка здания досками и отделочным материалом.

В зависимости от того,какие именно утеплители, а также изоляционные материалы будут выбраны в качестве основных при проведении строительных работ,зависит то, насколько качественно стены будут удерживать тепло внутри помещений.

Особенности стеновой конструкции каркасного дома

Несмотря на всю кажущуюся простоту проведения строительных работ, стены дома на основе каркаса должны отвечать определенным нормам и требованиям, несоблюдение которых может привести к таким негативным последствиям, как утеря большого количество тепла и недостаточный уровень шумоизоляции.

К основным требованиям такого рода можно отнести следующие:

  1. Теплоизоляционные и звукоизоляционные материалы должны быть выбраны в соответствии с нормами качества, а также находиться в оптимальной ценовой категории во избежании лишних денежных затрат.
  2. Стены здания должны быть определенной толщины, которая соответствует климатической зоне, в которой производится строительство дома или иного сооружения.
  3. Строительство должно происходить в соответствии с определенными правилами, применяемыми к укладке и монтажу того или иного материала.
  4. Для того, чтобы избежать попадания влаги и конденсата на материалы, находящиеся непосредственно во внутренней начинке слоеного пирога стены, при их укладке следует воспользоваться специальными полиэтиленовыми пленками особой прочности.
  5. Также следует соблюдать нормы укладки теплоизоляционных материалов, чтобы избежать их намокания посредством попадания осадков, например, снега или дождя.

Устройство внешних стен

Внешние стены каркасного дома состоят из нескольких основных слоев. Для более наглядного объяснения данные слои приведены в порядке, берущим начало от внутренней стены дома:

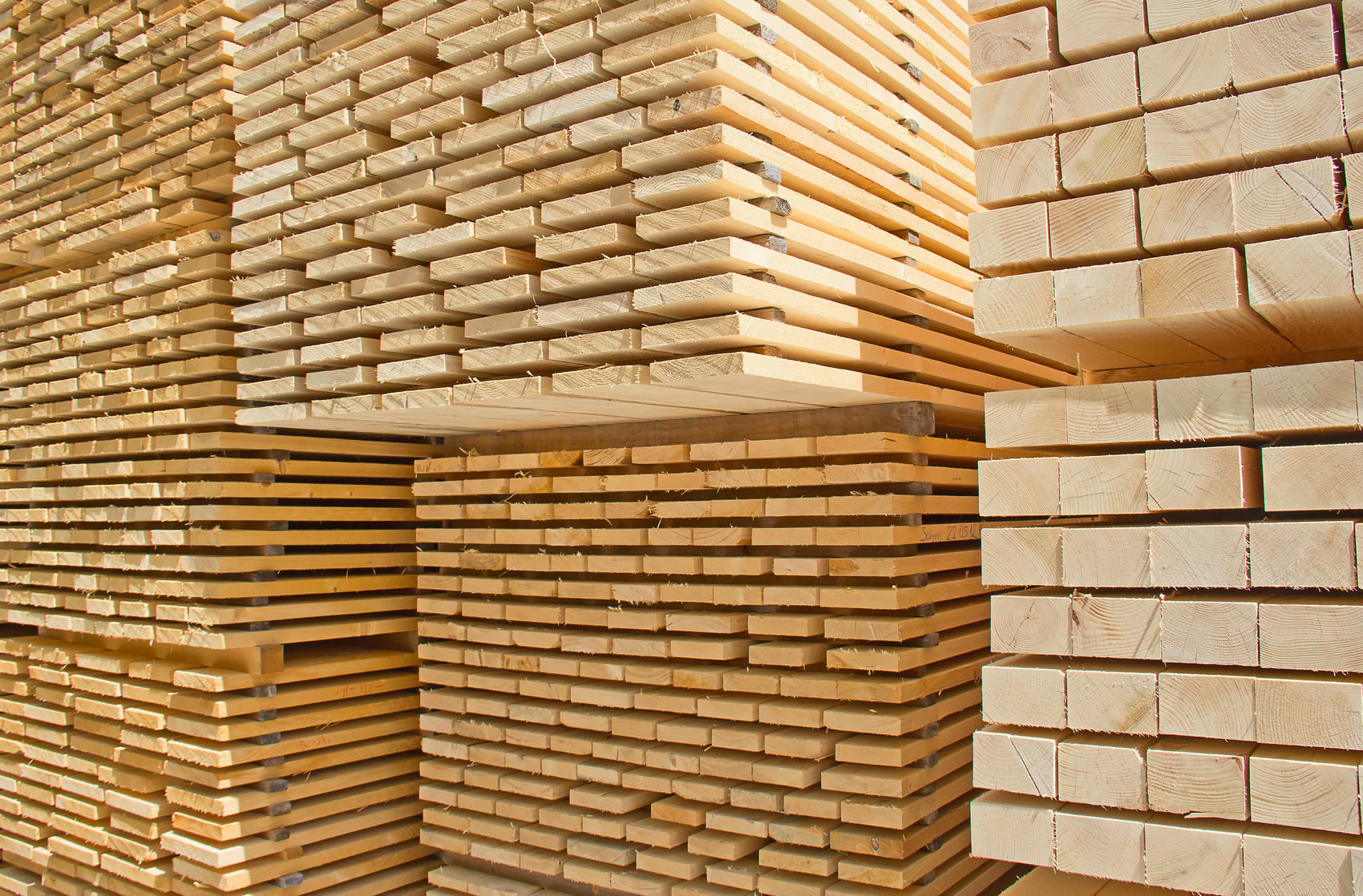

В качестве каркаса здания применяются деревянный бруски различной толщины, из которых предварительно собирается своеобразная рама. Далее данная конструкция обшивается досками, которые необходимо обработать специальными химикатами, препятствующими образованию гнили и плесени.

Внутренняя отделка. К данному слою относятся такие материалы, как гипсокартон, штукатурка, бетон. То есть, непосредственно то, что используется в качестве завершающей, декоративной отделке стен. Слой пароизоляции. Для данной цели применяются материалы, которые препятствуют утере стенами здания основного количества тепла, а также препятствуют образованию конденсата, способствующего разрушению внутренних слоев. Соответственно, к выбору данного материала следует подойти со всей серьезностью.

Далее следует слой утеплителя. Наиболее оптимальным вариантом в данном случае будет базальтовый утеплитель, который обеспечивает не только эффективное удержание тепла, но и способен прослужить в течение длительного периода времени.

Плита ОСП.

Внешняя итоговая отделка. В данном случае возможно использование различных декоративных материалов, таких, например, как металлосайдинг.

Устройство внутренних перегородок каркасного дома

Преимущественно устройство внутренних стен дома производится тем же образом, что и внешних. Единственным исключением является отсутствия слоя пароизоляции и внешней декоративной отделки, которая, соответственно, заменена на внутреннюю.

Однако, существуют упрощенные способы возведения внутренних стен каркасного дома, которые могут использоваться в том случае, если бюджет строительства весьма ограничен. Для этого применяются листы гипсокартона, которые устанавливаются на деревянную каркасную раму.

Однако, такой метод строительства не может обеспечить достаточного уровня шумоизоляции, а также теплоизоляции. Соответственно, применяется он лишь в исключительных случаях, когда отсутствует возможность использования других технологий и материалов.

Делаем каркас для дома

Конструкция каркаса состоит из металлических или деревянных балок, закрепленных специальным образом. Каркас из металла или дерева состоит из угловых стоек, внутренних стоек, горизонтальный перемычек, подкосов. Все крепления балок между собой должны быть надежными, для чего используются уголки, саморезы, гвозди. Пока стена дома не обшита, каркас следует подпирать временными укосинами, которые не дают стене отклоняться в сторону.

Схема конструкции каркаса стены

Каркас устанавливается на обвязку, которая является необходимым элементом будущего дома. Обвязка представляет собой брус или доски, которые укладываются на фундамент и закрепляются анкерными болтами. Между фундаментом и обвязкой необходимо проложить гидроизоляцию и, в некоторых случаях, утеплитель. Это делается для того, чтобы дерево не контактировало в цементом, и не происходило его разрушения. Для металла используется такая же технология.

После установки всех стоек и других элементов каркасных конструкций, выполняется верхняя обвязка. Это последний этап в формировании каркаса стены, во время которого все стены соединяются в одну конструкцию.

Соединение угловой стойки с обвязкой

Подробнее об устройстве каркаса стен можно прочитать здесь, а об устройстве обвязки – тут.

Не забывайте проверять все элементы на геометрию. Вертикальные стойки должны стоять строго вертикально, а угол между нижней обвязкой и брусом должен быть ровно 90 градусов. Обвязка должна лежать на одном уровне, ее качество во многом зависит от ровности фундамента. Допускается перекос в несколько миллиметров, но не более 10 мм. Горизонтальные балки должны лежать строго горизонтально, расстояние между началом балки и нижней обвязкой должно соответствовать расстоянию между концом балки и обвязкой.

Виды соединения бруса в деревянном каркасе стены

Обвязка

Обвязка придает фундаменту жесткость, служит основанием для будущего пола и равномерно распределяет нагрузку на фундамент. Ее делают с помощью брусьев. Выбор размера зависит от толщины стен и расстояния между сваями.

Этапы работ:

  • Брусья обрабатывают антисептиком, а верхушки покрывают мастикой и укладывают на них рубероид. Это послужит хорошей гидроизоляцией.
  • Брусья укладывают по всему периметру фундамента, укрывая все сваи. Сваи служат местом соединения брусьев. Соединяют их вполдерева с помощью гвоздей длиной 100 мм. Угловые стыки укрепляют металлическими уголками, также закрепленных гвоздями длиной 50-60 мм.
  • Если длины несущих стен больше длины брусьев, то стыковать брусья необходимо с напуском 20-30 см. Т.к. стыковка будет самым уязвимым участком. А брусья в обвязке проседать не должны.
  • Затем в оголовках основания и самих брусьях сверлят отверстия. Через них при помощи болтов и шпилек соединяют обвязку и сваи. Для удобства дальнейших работ, выпирающие части крепежа углубляют внутрь бруса.
  • Когда внешняя обвязка готова, переходят к внутренней. Порядок работы здесь такой же. Внутренние брусья крепятся к внешним тем же образом. Соединение укрепляют металлическими уголками.

Краткая Технология строительства каркасного дома

  • Каркасный дом возводится на любой вид фундамента.
  • Основой конструкции служит каркас, выполненный из несущих материалов. Самыми распространённым материалами для сбора каркаса дома являются:  пиломатериалы различного диаметра и типа. Часто используется металлопрофиль различных марок. Каждый из каркасных материалов имеет свои особенности и различия, но одинаково эффективно образуют прочную конструкцию.
  • Пустоты стен, смонтированного каркаса заполняются утеплительными материалами: минеральная вата, пенополистирол, древесно-волокнистые материалы, другие виды утеплительных материалов. Дополнительно, между облицовочной поверхностью стен и утеплителем закладывается пароизоляционные и гидроизоляционные материалы.
  • Затем, каркас дома вместе со всем содержимым стен, обшивается с внутренней и внешней сторон, стеновыми материалами, такими как ОСБ плиты, цементно-стружечные панели и подобного рода материалы.
  • Заключительным этапом каркасного строительства является внешняя отделка стен дома, материалами защищающими строение от разрушающих проявлений внешней среды, продлевая его долголетие. Такими материалами могут быть, все виды сайдинга, штукатурка и прочие.

слои стены каркасного дома

Ниже рассмотрим основные виды каркасных конструкций, их достоинства и имеющие недостатки.

Возведение каркасных стен

Устройство несущей стены каркасного дома было описано выше, теперь можно перейти к практической части вопроса. На первом этапе осуществляется подготовка, при этом необходимо определиться с количеством строительного материала

Важно подготовить определенные инструменты, среди них:

Помимо прочего, не стоит забывать о приобретении антисептических средств, с помощью которых производится обработка деревянных элементов, чтобы придать им огнеупорность и защитить от вредителей. Толщина стен будет зависеть от назначения постройки, на этот параметр влияет сечение стоек. Поэтому площадь опоры должна быть равна 50 см 2. Сначала нужно установить нижнюю обвязку, которая укладывается на гидроизоляционный слой фундамента. После в пазы устанавливаются лаги. Все углы должны быть прямыми, помимо прочего, элементы выравниваются по горизонтали. Для упрощения работ следует выдерживать расстояние между лагами, которое будет эквивалентно толщине теплоизоляции. Все элементы обрабатываются антисептическими средствами. После этого можно приступать к установке угловых стоек. Они фиксируются верхней обвязкой, только после мастер может монтировать промежуточные брусья. Специалисты советуют на каждом этапе проверять, соблюдаются ли вертикаль и горизонталь, ведь именно от этого будет зависеть конечный результат.
