Какими методами можно разрядить конденсатор

Моя Тесла-лаборатория. Конденсатор переменной емкости.

Это изделие не является полностью самостоятельным. Это только часть более сложного прибора, модель, которая предназначена для проверки технологии. Но недавняя публикация hamster76 — замечательный радиоприемник показал мне, что этой разработкой стоит поделится. Поэтому пишу в «Помощь стим-мастеру» В свой публикации hamster76 рассказал о своих проблемах с поврежденным конденсатором, но ведь переменный конденсатор — сам по себе Тесла-прибор! Теслапанк конденсатор вполне может украсить какой-либо прибор.

В 20-х годах из двух способов настройки приемника — изменение индуктивности и изменение емкости в колебательном контуре предпочтение отдавалось изменению индуктивности. Первая причина этого — теоретическая: такая схема, потенциально, позволяет получить большую добротность контура и, как следствие, лучшие качества радиоприема. Вторая — технологическая. Конденсатор переменной емкости — сложный механический прибор, требующий высокой точности изготовления. Уже в 30-е годы ситуация изменилась — с одной стороны технические возможности радиопромышленности выросли, с другой стороны распространение супергетеродинной схемы приема требовало синхронной перестройки двух контуров одновременно, а сдвоенный конденсатор переменной емкости оказалось изготовить проще, чем сдвоенный вариатор. С тех пор вплоть до самого конца XX века переменный конденсатор стал практически обязательным элементом любого радиоустройства.

Главные требования к конденсатору это: 1) Непрерывность электрического контакта. В моменты когда конденсатор «отрывается» от схемы или, наоборот, «закорачивается», радиослушатель слышит очень неприятные щелчки. 2) Плавность хода. При плохой механике очень трудно настроится на станцию, и «удерживать волну» в дальнейшем. 3) Большой диапазон перестраиваемой емкости — позволяет захватить больше станций. 4) Малая минимальная емкость.

Для того, чтобы избежать проблемы плохого контакта ротора использована схема бесконтактного взаимодействия со статором. Пластины ротора никуда не подключены, они взаимодействуют со статором только через емкость дополнительных обкладок, это позволяет избежать проблемы плохого контакта. При повороте ротора емкости между пластинами перераспределяются, и общая емкость конденсатора меняется.

Такая конструкция имеет недостатки: больший, чем в других схемах, размер обкладок, нелинейность изменения емкости при повороте ротора, малый «рабочий диапазон» поворота ротора. Угол между положениями максимальной и минимальной емкости получается всего 90 градусов.

Зато конструкция получается очень простой, без подвижных электрических контактов. Кроме того, симметрия конструкции значительно облегчает устройство поворотной оси.

Конденсатор состоит из деревянных основания — статора и вращающейся на оси ручки — ротора. Они вырезаны из доски с помощью коронок и обточены на оси дрели

Диаметр статора (это, впрочем, совсем не важно.) 120 мм, диаметр ротора (а вот он влияет на максимальную емкость!) — 80 мм. Между статором и ротором вставлена изолирующая прокладка из тонкого картона

И на статоре и на роторе закреплены (маленькими гвоздиками) одинаковые полукруглые пластины из жести, пластины статора соединены проволокой с клеммами. Ось изготовлена из винта, на который надета скользкая пластмассовая трубка. Снизу оси, в выемке статора, установлена коническая пружина, взятая от контейнера для батареек. Пружина обеспечивает равномерность сжатия деталей и равномерность вращения. Сверху конструкцию фиксирует декоративная гайка.

Получившийся конденсатор имеет емкость 6-30 пФ. Это не очень много. Диапазон перестройки для длинных и средних волн должен быть около 40, для ультракоротких — 10. Самый простой способ улучшить характеристики — увеличить размер. Увеличение размера обкладок увеличит максимальную емкость. Кроме того, выяснилось, что большая часть минимальной емкости — это емкость массивных клемм, расположенных слишком близко друг к другу. Подключения к обкладкам стоило делать на максимальном расстоянии друг от друга.

Разрядное устройство своими руками

Перед тем как измерить емкость, проверить кондёры на пробой или утечку, или если нужна замена несправного элемента необходимо его разрядить.   Особенно актуально сделать правильный разряд у высоковольтных радиодеталей большой емкости. Накопленная энергия может сохраняться длительное время и неправильный демонтаж или хранение может нести угрозу для жизни.

Для безопасной разрядки высоковольтных конденсаторов можно собрать недорогое, простое в реализации электронное устройство. Оно разряжает вполне эффективно и безопасно.

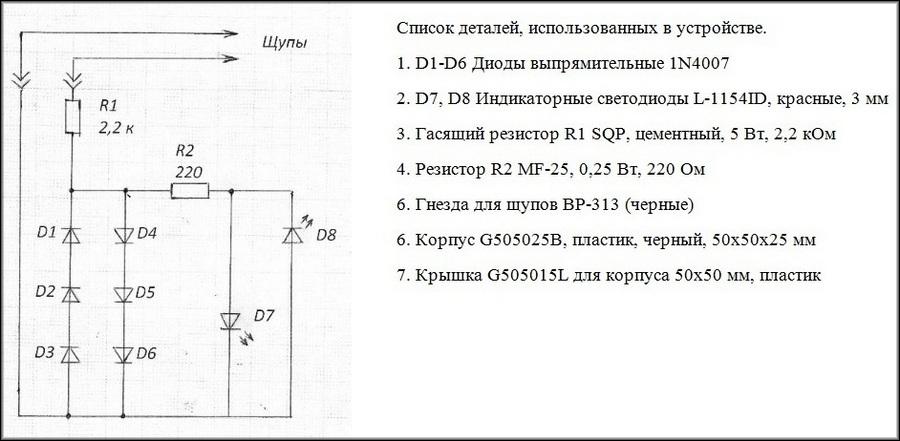

Посмотрим на его принципиальную схему:

Напряжение с высоковольтного конденсатора поступает на гасящий резистор R1 и далее уходит на диодный ограничитель напряжения двустороннего типа.

Сам диодный ограничитель из двух параллельных цепочек диодов D1-D3 и D4-D6. Это сделано для того чтобы от любого диода в цепи снять напряжение порядка 2 вольт для работы светодиодных индикаторов D7, D8. Поступающий ток на светодиоды ограничивается резистором R2.

Светодиод запускает процесс разряда высоковольтного конденсатора до безопасного напряжения порядка двух вольт.

На процесс разряда может потребоваться некоторое время от 10 сек. и больше. Время разряда зависит от емкости подключенного кондёра и, какое остаточное напряжение в нем оставалось.

Как только светодиод потухнет можно провести окончательный разряд, с помощью отвертки закоротив выводы радиодетали.

Схема вполне работоспособна.

Всю плату можно собрать самостоятельно и поместить в пластиковый корпус.

Последовательность монтажа измерителя емкости конденсаторов своими руками

1. Перед началом измерения в положении переключателя S2 «разряд», потенциометром R8 устанавливаем баланс моста, образованного базово-эмиттерными переходами транзисторов V6 и V7, резисторами R8, R9, R10 и диодами V3, V4, используемыми в качестве низковольтного источника опорного напряжения.

Затем переключателем S1 выбираем ожидаемый диапазон измерения емкости. Если конденсатор не маркирован или потерял часть емкости, измерения начинаем в первом диапазоне.

Переключатель рода работ S2 перед измерением устанавливаем в положение «Разряд», в этом случае подключаемая емкость Сх тотчас разряжается через резистор R9.

Налаживание тестера несложное и сводится в основном к установке потенциометрами R2, R4, R6 указанных ранее токов заряда по включенному в клеммы Сx микроамперметру.

Видео о сборке измерителя емкости конденсаторов своими руками:

Источник

Конструкция КПК

Наиболее распространенным типом подстроечного конденсатора является керамический. Конструкция этого устройства следующая. Основание детали — керамический статор, а также подвижное основание, закрепленное на нем в форме диска — ротор. Обкладками в данном элементе служат тонкие слои серебра. Наносятся они при помощи вжигания. Вжигание осуществляется на статор, а также на наружную стенку ротора.

Для того чтобы изменить или определить емкость переменного конденсатора этого типа, необходимо вращать ротор. Если говорить о наиболее простой аппаратуре, то в ней чаще всего используется проволочный подстроечный конденсатор. Состоит данная деталь из отрезка медной проволоки диаметром 1-2 мм. Длина же этого элемента 15-20 мм. На проволоку очень плотно, виток к витку, наматывается изолированный провод диаметром 0,2-0,3 мм. Для того чтобы изменить емкость в данном устройстве, необходимо отматывать провод. Чтобы в это время не сползла обмотка с него, необходимо пропитать ее любым изоляционным составом.

Назначение и функции конденсаторов

Конденсатор играет огромную роль как в аналоговой, так и цифровой технике. Они бывают электролитическими и керамическими, и отличаются своими свойствами, но не общей концепцией. Примеры использования:

• Фильтрует высокочастотные помехи;
• Уменьшает и сглаживает пульсации;
• Разделяет сигнал на постоянные и переменные составляющие;
• Накапливает энергию;
• Может использоваться как источник опорного напряжения;
• Создает резонанс с катушкой индуктивности для усиления сигнала.

Примеры использования

В усилителях обычно используются для защиты сабвуферов, фильтрации питания, термостабилизации и разделение постоянной составляющей от переменной. А электролитические в автономных схемах с микроконтроллерами могут долго обеспечивать питание за счет большой емкости.
В данной схеме транзистор VT1 постоянно открыт, чтобы усиливать звук без искажений. Но если вход замнется или на него поступи постоянный ток, то транзистор откроется, перейдет в насыщение и перегреется. Чтобы этого не допустить, нужен конденсатор. С1 позволяет отделить постоянную оставляющую от переменной. Переменный сигнал легко проходит на базу транзистора, а постоянный сигнал не проходит.

С2 совместно с резистором R3 выполняет функцию термостабилизации. Когда усилитель работает, транзистор нагревается. Это может внести искажения в сигнал. Поэтому, резистор R3 помогает удержать рабочую точку при нагреве. Но когда транзистор холодный и стабилизации не требуется резистор может уменьшить мощность усилителя. Поэтому, в дело вступает С2. Он проводит через себя усиленный сигнал шунтируя резистор, тем самым, не снижая номинальную мощность схемы. Если его емкость будет ниже расчетной, он начнет вносить фазовые искажения в выходной сигнал.

Чтобы схема качественно работала, обязательно хорошее питание. Когда схема в пиковые значения потребляет больше тока, то это всегда сильная нагрузка на источник питания. С3 фильтрует помехи по питанию и помогает снизить нагрузку. Чем больше емкость — тем лучше звук, но до определенных значений, все зависит от схемы.

А в блоках питания используется тот же принцип, как и в предыдущей схеме по питанию, но здесь емкость нужна гораздо больше. На этой схеме емкость элеткролита может быть как 1000 мкФ, так и 10 000 мкФ.

Еще на диодный мост можно параллельно включить керамические конденсаторы, которые будут шунтировать схему от высокочастотных наводок и шума сети 220 В.

Фазовые искажения

Конденсатор может искажать переменный сигнал по фазе. Это происходит из-за неверного расчета емкости, общего сопротивления и взаимодействия с другими радиодеталями. Не стоит забывать и о том, что любая радиодеталь имеет как реактивное, так и активное сопротивление.

Post Views:
1 363

Моя Тесла-лаборатория. Конденсатор переменной емкости.

Это изделие не является полностью самостоятельным. Это только часть более сложного прибора, модель, которая предназначена для проверки технологии. Но недавняя публикация hamster76 — замечательный радиоприемник показал мне, что этой разработкой стоит поделится. Поэтому пишу в «Помощь стим-мастеру» В свой публикации hamster76 рассказал о своих проблемах с поврежденным конденсатором, но ведь переменный конденсатор — сам по себе Тесла-прибор! Теслапанк конденсатор вполне может украсить какой-либо прибор.

В 20-х годах из двух способов настройки приемника — изменение индуктивности и изменение емкости в колебательном контуре предпочтение отдавалось изменению индуктивности. Первая причина этого — теоретическая: такая схема, потенциально, позволяет получить большую добротность контура и, как следствие, лучшие качества радиоприема. Вторая — технологическая. Конденсатор переменной емкости — сложный механический прибор, требующий высокой точности изготовления. Уже в 30-е годы ситуация изменилась — с одной стороны технические возможности радиопромышленности выросли, с другой стороны распространение супергетеродинной схемы приема требовало синхронной перестройки двух контуров одновременно, а сдвоенный конденсатор переменной емкости оказалось изготовить проще, чем сдвоенный вариатор. С тех пор вплоть до самого конца XX века переменный конденсатор стал практически обязательным элементом любого радиоустройства.

Главные требования к конденсатору это: 1) Непрерывность электрического контакта. В моменты когда конденсатор «отрывается» от схемы или, наоборот, «закорачивается», радиослушатель слышит очень неприятные щелчки. 2) Плавность хода. При плохой механике очень трудно настроится на станцию, и «удерживать волну» в дальнейшем. 3) Большой диапазон перестраиваемой емкости — позволяет захватить больше станций. 4) Малая минимальная емкость.

Для того, чтобы избежать проблемы плохого контакта ротора использована схема бесконтактного взаимодействия со статором. Пластины ротора никуда не подключены, они взаимодействуют со статором только через емкость дополнительных обкладок, это позволяет избежать проблемы плохого контакта. При повороте ротора емкости между пластинами перераспределяются, и общая емкость конденсатора меняется.

Такая конструкция имеет недостатки: больший, чем в других схемах, размер обкладок, нелинейность изменения емкости при повороте ротора, малый «рабочий диапазон» поворота ротора. Угол между положениями максимальной и минимальной емкости получается всего 90 градусов.

Зато конструкция получается очень простой, без подвижных электрических контактов. Кроме того, симметрия конструкции значительно облегчает устройство поворотной оси.

Конденсатор состоит из деревянных основания — статора и вращающейся на оси ручки — ротора. Они вырезаны из доски с помощью коронок и обточены на оси дрели

Диаметр статора (это, впрочем, совсем не важно.) 120 мм, диаметр ротора (а вот он влияет на максимальную емкость!) — 80 мм. Между статором и ротором вставлена изолирующая прокладка из тонкого картона

И на статоре и на роторе закреплены (маленькими гвоздиками) одинаковые полукруглые пластины из жести, пластины статора соединены проволокой с клеммами. Ось изготовлена из винта, на который надета скользкая пластмассовая трубка. Снизу оси, в выемке статора, установлена коническая пружина, взятая от контейнера для батареек. Пружина обеспечивает равномерность сжатия деталей и равномерность вращения. Сверху конструкцию фиксирует декоративная гайка.

Получившийся конденсатор имеет емкость 6-30 пФ. Это не очень много. Диапазон перестройки для длинных и средних волн должен быть около 40, для ультракоротких — 10. Самый простой способ улучшить характеристики — увеличить размер. Увеличение размера обкладок увеличит максимальную емкость. Кроме того, выяснилось, что большая часть минимальной емкости — это емкость массивных клемм, расположенных слишком близко друг к другу. Подключения к обкладкам стоило делать на максимальном расстоянии друг от друга.

Из чего состоит конденсатор

Любой конденсатор состоит из двух или более металлических обкладок, которые не соприкасаются друг с другом. Для более полного понимания, как все это устроено в конденсаторе, давайте представим себе блин.

намажем его сгущенкой

 и сверху положим точно такой же блин

Должно выполняться условие: эти два блина не должны прикасаться  друг  с другом. То есть верхний блин должен лежать на сгущенке и не прикасаться с нижним блином. Тут, думаю, все понятно. Перед вами типичный “блинный конденсатор” :-). Вот таким образом устроены все конденсаторы, только вместо блинов используются тонкие металлические пластины, а вместо сгущенки различный диэлектрик. В качестве диэлектрика может быть воздух, бумага, электролит, слюда, керамика, и так далее. К каждой металлической пластине подсоединены проводки – это выводы конденсатора.

Схематически все это выглядит примерно вот так.

Как вы могли заметить, из-за диэлектрика конденсатор не может проводить ток. Но это относиться только к постоянному току. Переменный ток конденсатор пропускает через себя без проблем с небольшим сопротивлением, номинал которого зависит от частоты тока и емкости самого конденсатора.

Вычисления с помощью формул электротехники

Простейшая RC — цепь состоит из параллельно включённых резистора и конденсатора.

Выполнив математические преобразования (здесь не приводятся), определяются свойства цепи, из которых следует, что если заряженный конденсатор подключить к резистору, то он будет разряжаться так, как показано на графике.

Произведение RC называют постоянной времени цепи. При значениях R в омах, а C — в фарадах, произведение RC соответствует секундам. Для ёмкости 1 мкФ и сопротивления 1 кОм, постоянная времени — 1 мс, если конденсатор был заряжен до напряжения 1 В, при подключении резистора ток в цепи будет 1 мА. При зарядке напряжение на конденсаторе достигнет Vo за время t ≥ RC. На практике применяется следующее правило: за время 5 RC, конденсатор зарядится или разрядится на 99%. При других значениях напряжение будет изменяться по экспоненциальному закону. При 2.2 RC это будет 90 %, при 3 RC — 95 %. Этих сведений достаточно для расчёта ёмкости с помощью простейших приспособлений.

Маркировка

Существует три основных параметра, характеризующие конденсатор: показатель номинальной емкости, допуска и штатного напряжения. В большинстве случаев применяется два метода маркировки – буквенно-числовой и числовой.

В первом случае буква обозначает величину емкости (μ, nF, pF) и играет роль десятичной запятой. Например, если неполярный конденсатор имеет маркировку 1 μ, значит это деталь с емкостью 1 мкф, а надпись 3μ3 – 3,3 мкФ.

Для обозначения допуска может использоваться буквенная кодировка, ее расшифровка представлена на рисунке 8.

Рисунок 8. Расшифровка буквенной маркировки допуска

Рабочее напряжение емкости также может обозначаться буквенным кодом, ниже приведена его раскодировка.

Таблица: расшифровка буквенной маркировки допустимого напряжения

Емкости небольшого размера, например, в SMD исполнении принято маркировать трехзначным цифровым кодом.

Трехзначный цифровой код параметра емкость

Чтобы не запоминать все значения таблицы, воспользуйтесь следующим правилом расшифровки: значения приводятся в пикофарадах, первое и второе значение – мантисса, третье – степень с основанием 10. Например, надпись 331 будет означать 330 пФ (33*10).

Соединение конденсаторов

Существует два способа соединения: параллельное и последовательное. При параллельном соединении общая ёмкость равна сумме ёмкостей отдельных элементов: Собщ. = С1 + С2 + … + Сn.

Для последовательного соединения расчёт ёмкости рассчитывается по формуле: Cобщ. = ( C1* C2 *…* Cm ) / ( C1 + C2+…+Cn )

Применение

Конденсаторы применяются почти во всех областях электротехники. Перечислим лишь некоторые из них:

• построение цепей обратной связи, фильтров, колебательных контуров;
• использование в качестве элемента памяти;
• для компенсации реактивной мощности;
• для реализации логики в некоторых видах защит;
• в качестве датчика для измерения уровня жидкости;
• для запуска электродвигателей в однофазных сетях переменного тока.

С помощью этого радиоэлектронного элемента можно получать импульсы большой мощности, что используется, например, в фотовспышках, в системах зажигания карбюраторных двигателей.

Источники

• https://www.asutpp.ru/chto-takoe-kondensator.html
• https://www.RusElectronic.com/kondjensatory/
• https://diodov.net/kondensatory-printsip-raboty-i-markirovka-kondensatorov/
• https://domelectrik.ru/baza/komponenty/vidy-kondensatorov-ih-klassifikaciya

Конструкция

Рис. 1. Чертеж и конструкция самодельного конденсатора переменной емкости с воздушным диэлектриком.

Обозначения на рисунке:

Устройство КПЕ показано на рис. 1. Он состоит из статора (детали 1, 12), ротора (детали 5, 6, 8, 18, 19) и корпуса (детали 2, 10, 11, 16, 17). Его ёмкость зависит от угла поворота ротора относительно статора, т. е. от взаимно перекрываемой площади роторных и статорных пластин, их числа и воздушного зазора между ними.

Пластины статора 1 закреплены пайкой на фиксаторах 12, которые, в свою очередь, закреплены в отверстиях боковых планок 16 корпуса КПЕ. Пластины ротора 5 припаяны к валику 6 и фиксатору 8. Валик 6 вращается в подшипниках 14, закреплённых на планках 16 винтами 15.

При изготовлении КПЕ заготовки одинаковых деталей (пластин ротора и статора, подшипников 14, планок 16) рекомендуется обрабатывать совместно, объединив их в пакеты с помощью заклёпок или винтов с гайками (именно для этого предусмотрены отверстия диаметром 2,6 мм в пластинах ротора).

Разумеется, форма пластин, их число и зазор между ними могут быть и иными, здесь многое зависит от возможностей и опыта радиолюбителя, например, браться сразу за изготовление конденсатора с зазором менее 1 мм при отсутствии достаточного опыта в слесарном деле вряд ли стоит.

Включение, проверка и регулировка

Перед включением уберите электронные устройства подальше от места испытания, чтобы исключить их поломку. Помните об электробезопасности! Для успешного запуска по порядку выполняем следующие пункты:

1. Выставляем переменный резистор в среднее положение. При подаче питания, убеждаемся в отсутствии повреждений.
2. Визуально проверяем наличие стримера. Если он отсутствует, подносим к вторичной катушке люминесцентную лампочку или лампу накаливания. Свечение лампы подтверждает работоспособность «трансформатора Тесла» и наличие электромагнитного поля.
3. Если устройство не работает, в первую очередь меняем местами выводы первичной катушки, а уже потом проверяем транзистор на пробой.
4. При первом включении следите за температурой транзистора, при необходимости подключите дополнительное охлаждение.

Существующие разновидности точечной сварки

Конструкция трансформаторов для точечной сварки.

Иногда используется соединение без трансформаторов. Конденсаторы в данном случае будут разряжать энергию на соединяемое основание. Допускаются следующие схемы зарядки:

1. 1000 мкФ устройства будут аккумулировать энергию на напряжение до 1000 В путем повышающего трансформатора, при этом время сварки составит 0,005 с. Ток сварки находится в промежутке от 10 до 100 А. Подобный способ опасен для человека в связи с высоким напряжением.
2. 40000-400000 мкФ устройства будут аккумулировать энергию на напряжение до 60 В путем понижающего трансформатора. Время сварки может достигать 0,6 с. при этом ток сварки находится в промежутке от 1000 до 2000 А.

В других случаях используется сварка с использованием трансформаторов. В данном случае конденсатор будет разряжать заряд энергии на первичную обмотку устройства трансформатора.

Виды контактной сварки: а – стыковая; б – точечная; в – роликовая; 1 – сварочный шов; 2 – электрод; 3 – свариваемые детали; 4 – подвижная плита с перемещаемой деталью; 5 – сварочный трансформатор; 6 – неподвижная плита.

Соединяемые детали при этом размещаются в контуре сварки, который соединяется со вторичной обмоткой трансформатора. Данный способ соединения используется в качестве микросварки со следующими параметрами:

• напряжение зарядки – 1000 В;
• время сварки – 0,001 с.;
• ток сварки – 6000 А;
• емкость конденсаторных устройств – 1000 мкФ.

Конденсатор будет аккумулировать энергию до конкретного количества при левом размещении рычага. При правом выполняется разряд тепловых обменников на первичную обмотку трансформаторной конструкции. Конденсаторный метод соединения во вторичной обмотке индуктируется электродвижущей силой. Данная сила обусловливает силу тока в цепочке сварки.

Конструкция

Рис. 1. Чертеж и конструкция самодельного конденсатора переменной емкости с воздушным диэлектриком.

Обозначения на рисунке:

Устройство КПЕ показано на рис. 1. Он состоит из статора (детали 1, 12), ротора (детали 5, 6, 8, 18, 19) и корпуса (детали 2, 10, 11, 16, 17). Его ёмкость зависит от угла поворота ротора относительно статора, т. е. от взаимно перекрываемой площади роторных и статорных пластин, их числа и воздушного зазора между ними.

Пластины статора 1 закреплены пайкой на фиксаторах 12, которые, в свою очередь, закреплены в отверстиях боковых планок 16 корпуса КПЕ. Пластины ротора 5 припаяны к валику 6 и фиксатору 8. Валик 6 вращается в подшипниках 14, закреплённых на планках 16 винтами 15.

При изготовлении КПЕ заготовки одинаковых деталей (пластин ротора и статора, подшипников 14, планок 16) рекомендуется обрабатывать совместно, объединив их в пакеты с помощью заклёпок или винтов с гайками (именно для этого предусмотрены отверстия диаметром 2,6 мм в пластинах ротора).

Разумеется, форма пластин, их число и зазор между ними могут быть и иными, здесь многое зависит от возможностей и опыта радиолюбителя, например, браться сразу за изготовление конденсатора с зазором менее 1 мм при отсутствии достаточного опыта в слесарном деле вряд ли стоит.

Постоянные конденсаторы

Основной параметр постоянного конденсатора – номинальная ёмкость, может меняться во время эксплуатации, как и у резистора, под воздействием различных факторов. Разница заключается в том, что скрупулёзно следить за такими изменениями обычно не требуется: требования к точности конденсаторов не высоки.

Так, например, используемые в качестве фильтров питания электролитические и керамические конденсаторы могут иметь допуск номинала ± 30% и более.

С максимальной точностью ± 1% изготавливаются некоторые керамические конденсаторы, ёмкость которых ограничена значением 100 нФ. Они используются в качестве времязадающих компонентов при создании активных электрических фильтров или генераторов. Другие важные их отличия – высокая температурная стабильность и большая цена.

Следует иметь в виду, что ёмкость электролитических конденсаторов может существенно меняться с изменением температуры и с течением времени они сильно деградируют (высыхают).

Конденсаторы выпускаются в соответствии с рядом Е24, но часто имеют более ограниченный набор номиналов, который задаётся в технических описаниях.

Цветовая маркировка конденсаторов похожа на аналогичную для резисторов, однако в отличие от чип-резисторов, чип-конденсаторы обычно не имеют маркировки!

Типовые расчётные соотношения

1. Выражение для накопленного в конденсаторе заряда

Q = C*U (1.8)

1. Последовательное соединение конденсаторов:

Cэ = C1*C2/(C1+C2) (1.9)

1. Параллельное соединение конденсаторов:

Cэ = C1+C2 (1.10)

1. Переходный процесс в RC-цепочке:

Вычисление с помощью формул

Вычисление номинальной емкости элемента требуется в 2 случаях:

1. Конструкторы электронной аппаратуры рассчитывают параметр при создании схем.
2. Мастера при отсутствии конденсаторов подходящей мощности и емкости используют расчет элемента для подбора из доступных деталей.

RC цепи рассчитывают с применением величины импеданса — комплексного сопротивления (Z). Rа — потери тока на нагревание участников цепи. Ri и Rе — учитывают влияние индуктивности и ёмкости элементов. На выводах резистора в RC цепи напряжение Uр обратно пропорционально Z.

Тепловое сопротивление увеличивает потенциал на нагрузке, а реактивное уменьшает. Работа конденсатора на частотах выше резонансных, когда растет реактивная составляющая комплексного сопротивления, приводит к потерям напряжения.

Частота резонанса обратно пропорциональна способности накапливать заряд. Из формулы для определения Fр вычисляют, какие значения Ск (емкости конденсатора) требуются для работы цепи.

Для расчета импульсных схем используют постоянную времени цепи, определяющую воздействие RC на структуру импульса. Если знают сопротивление цепи и время заряда конденсатора, по формуле постоянной времени вычисляют емкость. На истинность результата влияет человеческий фактор.

Мастера используют параллельные и последовательные соединения конденсаторов. Формулы расчета обратны формулам для резисторов.

Последовательное соединение делает емкость меньше меньшей в соединении элементов, параллельная схема суммирует величины.
