«контролька», или простейший тестер автомобилиста своими руками

Содержание

автоэлектрик

Всем известно что контролька(пробник) это самый, или почти самый главный инструмент автоэлектрика, она позволяет по быстрому проверить напряжение в важных частях проводки, «пробежаться по предохранителям». Да, для этого есть мультиметр, но попробуйте проверить пятьдесят предохранителей в блоке предохранителей мультиметром, это долго и муторно.

У меня есть несколько мультиметров, токовые клещи, осциллограф, сканеры-шманеры всякие и это всё используется каждый день, но контролька очень нужна при проведении первичной диагностики, проверки предохранителей. За более чем десять лет работы автоэлектриком я делал много контролек, это были варианты с резистором, светодиодом и шилом из тяги от китайских замков. Минус такой контрольки в том что невозможно определить какое напряжение мы измеряем, светодиод одинаково весело светится и от 12 вольт, и от 8, из-за этого можно зайти в тупик при поиске неисправности не увидев очевидную просадку напряжения. Я это проходил, как результат, поиск простой неисправности растянулся на несколько часов, после этого светодиодные контрольки ушли из моей работы.

Также были варианты в вилке прикуривателя с батарейкой и двумя светодиодами, показывающие и плюс и минус имеющие теже недостатки.

Вобщем в какой-то момент я решил что мне нужна хорошая «взрослая» контролька, с цифровым выводом информации, небольшим размером, с приличным дизайном, с возможностью зарядки от усб. Дисплей был выбран OLED 128*32, он имеет подходящие габариты и не требует подсветки. В качестве источника питания подошёл аккумулятор Robiton LP401225 ёмкостью 90мА. Управлять этим всем будет микроконтроллер Atmega328p. Также было решено запилить режим осциллографа. Корпус был смоделирован в программе Компас 3D и изготовлен на 3D принтере.

В итоге получилось вот что

Эту контрольку я использую уже около года, также несколько моих друзей пользуются такими. Получилось на мой взгляд круто. Не сказать что это было просто, но результат стоит того. Далее (по мере свободного времени обновляю статью) я вам расскажу как я делал такую контрольку и научу как сделать такою же. При наличии желания и свободного времени вы сможете собрать точно такую же.

NOTE: проект не коммерческий, поэтому вопросы как и где купить не задавайте.

Сборка контрольки своими руками

Вот примеры использования этой крутой контрольки

После того как я определился с компонентами для сборки контрольки нужно было всё это скомпоновать для того чтобы определиться с размерами будущей печатной платы и корпуса. Для моделирования использовал Компас 3D версии 16 Home лицензионный. Вот что получилось.

Корпус тоже создаём в Компасе.

Вот такая сборочка получилась

Далее сохраняем смоделированный корпус в формате STL и открываем в программе CURA.

В этой программе настраиваем нужные параметры для печати на 3д принтере, сохраняем файл и запускаем печать.

Вот такой корпус получился

Впринципе можно его обработать, покрыть лаком и использовать, но напечатанный на принтере корпус недостаточно прочен, поэтому я изготовил из силикона формы для заливки пластика.

Дальше была разработана в sprint layout плата и изготовлена с помощью лута. К сожалению фотографий той платы не сохранилось. После отладки я заказал платы а промышленом качестве. Сборка контрольки своими руками.

После этого была написана программа для атмеги.

to be continue…

Какой-то ШИМ, уже даже не помню что это и на каком автомобиле)

Проверка мотора дворников на гранте, сигнал концевика редуктора, очень удобно.

Проверка блока управления вентиляторами на Митсубиси, шим сигнал управления.

Проверка кислородного датчика на Митсубиси паджеро

Обзор второй версии контрольки.

интернет магазин автоэлектрика

контролька автоэлектрика, пробник автоэлектрика, миниатюрный осциллограф, осциллографический пробник, контролька на микроконтроллере авр, корпус своими руками на 3д принтере, моделирование корпуса электроники в компас 3д

Похожие страницы:

  • горят предохранители габаритов
  • CUE баскетбольный робот от инженеров Тойота!
  • Descending Order Python solution
  • Изготовление оригинального разборного мангала из…
  • Хундай Туксон предохранитель обогрева заднего стекла
  • Тойота Хайлендер не работают вентиляторы охлаждения

Принцип работы указателя напряжения

Рассмотрим два варианта: двухполюсный/однополюсный индикаторы напряжения.

Проверка сети двухполюсным индикатором

Такой указатель состоит из двух заизолированных проводов со щупами и корпуса со встроенным светодиодом или неоновым индикатором. Щупами проверяется состояние электрической сети: если есть обрыв, то индикатор не загорится.

Схема протекания тока при проверке двухполюсным измерителем

Принцип действия, схема протекания электричества аналогична контрольной лампе за одним принципиальным исключением: внутри корпуса индикатора добавлено сопротивление. Резистор сводит к минимуму силу тока, которая протекает через двухполюсный указатель.

Однополюсный указатель или индикаторная отвертка работает по другому принципу.

Внешний вид индикаторной отвертки

Электрическая схема индикаторной отвертки

В ней за счет встроенного токоограничивающего резистора на выходе создается минимальная сила тока. Она безопасна для человека. Путь протекания электричества выглядит так:

Схема протекания тока при проверке индикаторной отверткой

Цепь электрического тока при проверке индикаторной отверткой: источник тока – провод –отвертка – тело человека – земля. Наличие или отсутствие свечения индикатора подскажет об имеющемся обрыве.

«Контролька», или простейший тестер автомобилиста своими руками

Здравствуйте, уважаемые читатели и самоделкины! Эта статья будет интересна многим автомобилистам. Иногда в автомобиле необходимо проверить целостность предохранителей, проводов, наличие напряжения. Конечно, для таких целей есть и обычные измерительные приборы, но они питаются от батареек, которые садятся в самый неподходящий момент, да и экран на морозе не всегда показывает.

В этой статье, автор YouTube канала «George Kosilov» расскажет Вам, как сделать простейший измерительный прибор автомобилиста. Это так называемая «контролька» или контрольная лампа, изготовленная в удобном небольшом корпусе. Изготовить такую самоделку можно за считанные минуты, используя минимум инструмента. Материалы. — Шариковая ручка с прозрачным корпусом — Гвоздь — Индикаторная лампа на 12 В — Акустический провод — Небольшой крокодил — Секундный клей — Паяльная кислота, припой — Сода.

Инструменты, использованные автором. — Паяльник — Кусачки, плоскогубцы — Шуруповерт.

Процесс изготовления. Автор разбирает шариковую ручку, и подбирает гвоздик подходящего размера. Конец гвоздя необходимо заточить, он будет играть роль щупа.

Затем автор наматывает на основание гвоздика зачищенный край отрезка телефонного провода. Смазывает место пайки паяльной кислотой, пропаивает место соединения.

В качестве индикатора будет использоваться лампочка панели приборов, либо любая другая небольшой мощности с напряжением питания 12 Вольт. Припаивает один из выводов лампочки к проводу.

Затем собирает головку индикатора, устанавливая в нее гвоздик. Для того, чтобы его зафиксировать, автор применяет обычную соду. Засыпает ее в носик, и пропитывает супер клеем.

Пока клей сохнет, можно подготовить вторую часть ручки. Двухжильный акустический кабель по мягкости отлично подходит для такого прибора, нужна одна жила.

Сверлит отверстие для провода в колпачке, можно прожечь раскаленным гвоздем.

Припаивает второй контакт лампочки к тонкому проводу, обкусывает излишки и соединяет с акустическим кабелем.

Собирает индикатор, протягивая через колпачок провод, а лампочка должна остаться в прозрачной части корпуса ручки.

Вклеивает колпачок в основание ручки при помощи секундного клея.

Затем зачищает край кабеля, и зажимает его плоскогубцами в небольшом «крокодиле»

Важно не забыть одеть на кабель кембрик или кусочек термоусадочной трубки

Пропаивает соединение, надевает кембрик. Устройство готово!

Теперь можно прицепить крокодил на массу автомобиля, и проверить предохранители.

А вот так иногда выглядят похожие изделия.

В общем, вот такой прибор получился у автора, сферу его применения объяснять наверно нет смысла.

Спасибо автору за простую, но полезную и надежную самоделку!

Всем удачи, и ни гвоздя, ни жезла!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Индикаторная отвертка со светодиодом – большая функциональность

Отвертка-индикатор, снабженная светодиодом, имеет немало общего с описанной выше моделью. Их принцип действия одинаков. Но отличие все же имеется – светодиодные пробники подходят для работы с электрическими сетями, в которых напряжение значительно меньше, чем 60 В.

Ещё один фактор, отличающий светодиодный индикатор от обычного, это наличие собственного, автономного источника питания – батарейки. Также их отличает наличие транзистора, чаще всего биполярного.

Поэтому данный тип отверток-индикаторов уже можно назвать многофункциональным. С его помощью вы сможете не только проверять наличие или отсутствие фазы контактным, а также бесконтактным способом, но и проверять целостность цепей – предохранителей, проводов и кабелей.

Указатель состоит из двух рабочих частей. Первая выглядит как плоская отвертка. Она используется при работе с непосредственным контактом с элементами, которые находятся под напряжением.

Вторая же часть подходит, если необходимо определить наличие напряжение без контакта. При использовании с первой частью, она также позволяет определить целостность сети

В изолированной рукоятке из прозрачного материала расположен светодиод, который и сообщает о наличии напряжения в сети.

Автомобильный щуп-прозвонка

3 Ноября 2014

Автомобильный щуп-прозвонка (он же пробник)— это диагностический прибор, который широко используется при обслуживании электрического оборудования автомобилей. Основная область применения щупа-прозвонки — в качестве пробника электрических цепей автомобиля с высоким входным сопротивлением.

Особенности щупа и принцип его работы

Щуп-прозвонка конструктивно представляет собой пластиковую капсулу, внутрь которой помещен резистор с большим сопротивлением. От пластикового основания отходит металлический стержень, конец которого используется для непосредственного контакта с контактами электрооборудования. Прибор показывает наличие напряжения, индикаторами выступают расположенные на пластиковом корпусе светодиодные лампочки зеленого и красного цветов. Зеленый светодиод — показатель низкого сопротивления цепи, красный — наличия напряжения.

Автомобильный щуп-прозвонка, по сути являющийся вольтметром, незаменим при выявлении неисправностей электрооборудования автомобиля, а также при установке нового электрооборудования на транспортное средство.

Диагностический прибор дает возможность определить целостность электрической цепи либо отдельного ее участка, выявить места обрывов соединения, ненадежных контактов, расположения деталей, вышедших из строя, а также выявления ряда других повреждений. Для проведения быстрой проверки токопроводящего оборудования применение щупа-прозвонки — наиболее рациональное и целесообразное решение.

  • 940 ₽
  • 2 090 ₽
  • 390 ₽
  • 150 ₽
  • 330 ₽
  • 550 ₽
  • 310 ₽
  • 210 ₽
  • 190 ₽
  • 100 ₽

Показать все товары

Диагностический прибор широко применяется с целью:

  • поиска сигналов в электрической проводке автомобиля;
  • моментального распознавания положительных, отрицательных, переменных сигналов;
  • передачи отрицательного сигнала;
  • поиска неисправностей в работе электрического оборудования автомобиля;
  • поиска неисправностей в работе дополнительного оборудования, установленного на автомобиль.

Применение щупа-прозвонки для проверки различных видов электрооборудования

Проверка аккумулятора

Применяя щуп, можно проверить наличие напряжения на выводах аккумуляторной батареи. Для этого с использованием зажима типа «крокодил» необходимо подсоединиться к выводу аккумулятора со знаком «-», а конец щупа приставить к клемме со знаком «+».

Проверка предохранителя

С целью проверки предохранителя одним концом его вывода необходимо прикоснуться к положительному выводу аккумуляторной батареи, а концом щупа — к его второму выводу.

Проверка лампы накаливания

Чтобы проверить щупом-прозвонкой лампу накаливания, один вывод ее цоколя приставьте к положительному выводу аккумулятора, а ко второму приставьте конец щупа. При проверке лампочки с двумя нитями накала (такой, например, как лампа для фар автомобиля), их проверяйте поочередно.

Проверка автомобильного реле

В автомобильном реле помимо обмотки электромагнита также имеются и контакты, которые при длительном периоде эксплуатации могут выгорать, вследствие чего переставать коммутировать электрические цепи. С использованием щупа-прозвонки можно проверить и целостность электромагнитной обмотки, и исправность контактов.

Чтобы проверить обмотку реле, необходимо один из его выводов 85 или 86 приложить к клемме аккумулятора со знаком «+», а ко второму выводу приставить конец щупа. Исправность контактов определяется при касании вывода подвижного контакта 30 к клемме, а к выводу 87а — щупа-прозвонки.

Таким же образом осуществляется проверка любых микропереключателей и выключателей.

Преимущества использования щупа-прозвонки

Диагностическое оборудование такого типа отличается функциональностью и простотой использования. Из-за неисправности электрооборудования могут выходить из строя все узлы транспортного средства. Пробник позволяет оперативно выявить причину неисправности, определить элементы цепи, подлежащие ремонту или замене, а также произвести ремонт или замену с составлением правильной электрической цепи.

Автомобильный щуп-прозвонка — это недорогой прибор, который должен быть в инструментарии любого автовладельца.

Поделки своими руками для автолюбителей

Сегодня сделаем нужную поделку для автоэлектрика или автолюбителя, контрольку для проверки электрики автомобиля. Без этого инструмента очень тяжело искать неисправности в автоэлектрики авто.

Для изготовления нашей контрольки понадобится корпус от двух пальчиковых батареек,

я его купил в простом радио магазине, желательно покупать с микровыключателем, чтобы иметь возможность отключать аккумулятор.

Если у вас негде купить корпус, то можно его взять от какой-нибудь игрушки детской или ненужной вещи, которая работала на батарейках.

В этом корпусе мы полностью разместим все внутренности нашей контрольки.

Также нам понадобится крокодил, для того чтобы проще цеплять провод на массу, ещё нам понадобится длинная иголка, небольшая кнопочка, которая не фиксируется, 2 светодиода,

две небольшие лампочки на 12 вольт и аккумулятор на 3.7 вольта, его тоже можно взять от какой-нибудь детской игрушки или от какого-нибудь старого видеорегистратора и так далее,

главное чтобы он поместился в корпус, из которого вы собираетесь сделать контрольку.

Делать будем вот по такой схеме, все элементы я подобрал для питания от аккумулятора 3.7 вольта.

Теперь немного расскажу о самой схеме, где стрелка нарисована — это будет наша игла, где нарисована масса — это крокодил с куском провода, провод можно взять длинной метр или полтора.

В схеме имеются два светодиода, которые подключены параллельно и встречно, то есть в разном направлении, к примеру если на иголке будет плюс, а на массе минус, то загорится светодиод под номером два, если полюса поменяются, то загорится другой светодиод. Сопротивления к светодиодам подобраны таким номиналом, чтобы сильно не слепило, но и было хорошо видно. Почему номиналы разные спросите вы…, потому что один диод у меня красный, а другой белый.

Если нам необходимо подзарядить аккумулятор, то мы просто подключаем иглу к плюсу, а крокодил к минусу блока питания и включаем переключатель S2 и оставляем на зарядке.

К примеру нам нужно прозвонить провод на котором нет плюса, тогда в работу вступает наш встроенный аккумулятор, плюс от аккумулятора идёт на сопротивление 1к через светодиод номер один, через провод который мы прозваниваем и на массу, в итоге у нас загорится первый светодиод.

Бывают ситуации, когда нужно прозвонить что-то удалённо, для этого я как раз в схему и впаял зуммер на 3 вольта, то есть параллельно с зуммером у нас будет и включаться 1 светодиод, что будет говорить о том, что цепь замкнута.

В схеме мы также видим две лампочки, они нам нужны для того, чтобы на искомом проводе создать нагрузку, то есть допустим вы проверяете и на проводе висит плюсик, но что это за плюс не понятно, то ли это какой-то плюс с датчика, то ли там ещё что-то… а светодиод у вас светится, но если вы нажмёте кнопку s1 подключатся две лампочки (в качестве нагрузки) и этот плюсик может пропасть, то есть когда он пропадает это говорит о том, что ваш плюс не силовой, а идёт через какой-нибудь датчик или какой-то сигнальный провод.

Теперь немного о том как собирать … нам необходимо подготовить наш отсек для корпуса контрольки….

Итак, в корпусе проделываем небольшое отверстие под иголку, саму иголку закрепляем с помощью винтового зажима, который приклеиваем к корпусу.

После того, как мы соберём схему в корпусе, нужно будет всё это залить термоклеем, тогда схема будет надёжна зафиксирована и защищена от влаги.

С обратной стороны нужно просверлить отверстия под светодиоды и лампочки, как это показано на фото.

Около иголки просверлил небольшое отверстие это для бузера или зуммера, чтобы слышен был сигнал.

Также я удалил перегородки и пружины в самом корпусе. Теперь осталось дело за малым, всё спаять.

Спаял я контрольку в этом корпусе, всё сделал навесным монтажом, теперь осталось только залить термоклеем. Конечно перед тем, как залить всё это термоклеем обязательно проверьте свою контрольку на работоспособность.

А проверить можно следующим образом, включить выключатель S2 и замкнуть иголку со щупом, должен загореться один светодиод и пищать зуммер.

Далее если подключить к блоку питания на 12 вольт, минус на крокодил, а плюс к иголке, то должен загореться другой светодиод, а если ко всему этому нажать ещё и кнопочку s1, то должны загореться и две лампочки. Если всё работает, значит сделано всё верно.

Вот теперь можно заливать и термоклеем. Вот и готова наша контролька.

Автор; Сергей Зайцев.

Популярное;

  • Как сделать отличную контрольку для авто
  • Контролька для авто своими руками
  • Самая простая контролька для автомобиля.
  • Отличный кофейный ароматизатор в авто своими руками
  • Как сделать мини дрель своими руками.
  • Как сделать нагрузочную вилку своими руками
  • Простой компрессометр своими руками
  • Освежитель в авто своими руками

Инвертор на микросхеме

Этот преобразователь напряжения 12 220 В собирается на основе специализированной микросхемы КР1211ЕУ1. Это генератор импульсов, которые снимаются с выходов 6 и 4. Импульсы противофазные, между ними небольшой временной промежуток — для исключения одновременного открытия обоих ключей. Питается микросхема напряжением 9,5 В, который задается параметрическим стабилизатором на стабилитроне Д814В.

Схема повышающего преобразователя напряжения 12-220 В

Частота импульсов зависит от параметров резистора R1 и конденсатора C1, на выходе установлен конденсатор C6 для подавления высокочастотных выбросов.

Трансформатор лучше брать готовый. В схеме он включается наоборот — низковольтная вторичная обмотка служит как первичная, а напряжение снимается с высоковольтной вторичной.

Возможные замены в элементной базе:

  • Указанный в схеме стабилитрон Д814В можно заменить любым, выдающим 8-10 V. Например, КС 182, КС 191, КС 210.
  • Если нет конденсаторов C4 и C5 типа К50-35 на 1000 мкФ, можно взять четыре 5000 мкФ или 4700 мкФ и включить их параллельно,
  • Вместо импортного конденсатора C3 220m можно поставить отечественный любого типа на 100-500 мкФ и напряжение не ниже 10 В.
  • Трансформатор — любой с мощностью от 10 W до 1000 W, но его мощность должна быть минимум в два раза выше планируемой нагрузки.

ЧИТАТЬ ДАЛЕЕ: Имитация кирпичной стены кладки своими руками 7 способов фото и видео

При монтаже цепей подключения трансформатора, транзисторов и подключения к источнику 12 В надо использовать провода большого сечения — ток тут может достигать высоких значений (при мощности в 400 Вт до 40 А).

Делаем ремонт автоэлектрики своими руками

Автоэлектрика – это совсем несложное дело, нужно просто немного разбираться в электричестве и уметь опознавать неисправности. Их обязательно нужно вовремя устранять, чтобы машина могла беспрепятственно передвигаться.

Самостоятельно можно устранять и некоторые другие несложные поломки. Если же вы не можете справиться с более сложными проблемами, тогда будет проще обратитьсяза помощью в ближайшую автомастерскую, где специалисты сделают диагностику и выявят все поломки. После сделают качественный ремонт.

Самостоятельно можно сделать:

  • Зарядить аккумулятор;
  • Продлить работу электрического генератора;
  • Заменить некоторые детали;
  • Установить противотуманники.

Если в салоне автомобиля появился запах гари, значит, произошло замыкание или возгорание электрической проводки. В таком состоянии двигаться нельзя, нужно обязательно остановиться и открыть капот. После этого отключить клеммы от аккумулятора и вызвать эвакуатор, который доставит вас в автосервис.

( 1 оценка, среднее 4 из 5 )

Наиболее Распространенная Схема контрольки на светодиодах

Схема контрольки на светодиодах самая наипростейшая. Это даже схемой назвать нельзя — игрушка для детей.

Используем два сетодиода разноцветных — зеленый и красный. Красный — плюс, зеленый — минус. Резистор можно поставить до 5 кОм — защита от того, чтобы не сжечь светодиоды.

Имеется кнопка, при нажатии которой можно с точностью определять слаботочный это провод (т.е. можно ли к нему подключаться или нет).

При обычном прикосновении щупа к плюсовому проводу — загорится красный светодиод. Если плюс «сильный», то будет гореть еще и лампочка. И в том и в другом случае — необходимо нажимать кнопку.

Если горит зеленый светодиод — то мы нашли минус.

Схема контрольки на светодиодах с аккумулятором на 3,7 В с пищалкой

Особенности данной схемы:

  1. Светодиоды впаиваются параллельно и встречно.
  2. Данная схема контрольки на светодиодах с пищалкой. Удобная функция.
  3. Выключатель нужен для производства зарядки аккумуляторов. Для этого надо подключить как щуп, так и крокодил к аккумулятору и заряд пойдет. Также выключатель предотвращает саморазряд аккумуляторов, в случае самопроизвольного соприкосновения щупа и крокодила.
  4. Зуммер сигнализирует на цепь
  5. Лампочка и еще один выключатель создают нагрузку на искомом проводе. Мы можем легко найти силовой «плюс», по аналогии с первой схемой контрольки, которую мы рассматривали выше.

Для автомобиля

Автомобильная контролька, в отличи от бытовой, выполняет измерительные операции в цепях постоянного тока с питающим напряжением 12 В. Поэтому вы не сможете использовать контрольку на 220 В в качестве автомобильного пробника. Но принцип изготовления будет идентичным, хотя для диагностики автомобиля вместо лампочек очень удобно использовать светодиодные контрольки.

В виду технических особенностей электропроводки автомобиля, контролька на 12 В, выполненная по принципу описанному выше, не предоставляет полной информации о положении дел в цепи. Из-за чего контролька автоэлектрика может оснащаться такими функциональными дополнениями:


Рис. 2: модернизированная автоконтролька

Такая схема, помимо контроля состояния цепей, позволяет определить плюс или минус на выводах и интенсивность сигнала. Благодаря разнополярному включению светодиодов, один из них загорится при касании к положительному контакту, а второй будет сигнализировать при контакте с минусовой клеммой.

Для реализации такой автотестконтрольки вам понадобятся:

  • Соединительные провода – подбираются в соответствии с вашими потребностями, но профессиональные автоэлектрики рекомендуют делать длину не менее 2м, так как устанавливать щуп приходится и в труднодоступных местах;
  • Щупы могут представлять собой штекеры или крокодилы, для одноразового использования можно просто зачистить края проводов от изоляции и обойтись без щупов;
  • Патрон под лампочку и сама лампочка на 12В, если прибор освещения имеет другой принцип подключения, устанавливается патрон соответствующего типа или провода припаиваются к выводам лампы (светодиода) ;
  • Кнопка – предназначена для коммутации в цепи контроля, выбирается по величине коммутируемого тока;
  • Два светодиода – в данном примере используются разноцветные модели (красный для сигнализации плюсовой клеммы и синий для минусовой);
  • Корпус – предназначен для размещения всех деталей и установки световых сигнализаторов на видном месте, в качестве корпуса можно использовать маркер, фломастер или пластиковый тюбик из-под клея.

Выбор вспомогательных элементов ограничивается только вашей фантазией и подручными средствами, которые вы найдете в своем гараже, квартире или мастерской. Если вы изготавливаете автомобильный тестер для конкретной цели, вы можете исключить определенные элементы из схемы, чем значительно упростите устройство. Так, наиболее простой контролькой считается модель с одной лампочкой или низковольтным светодиодом.

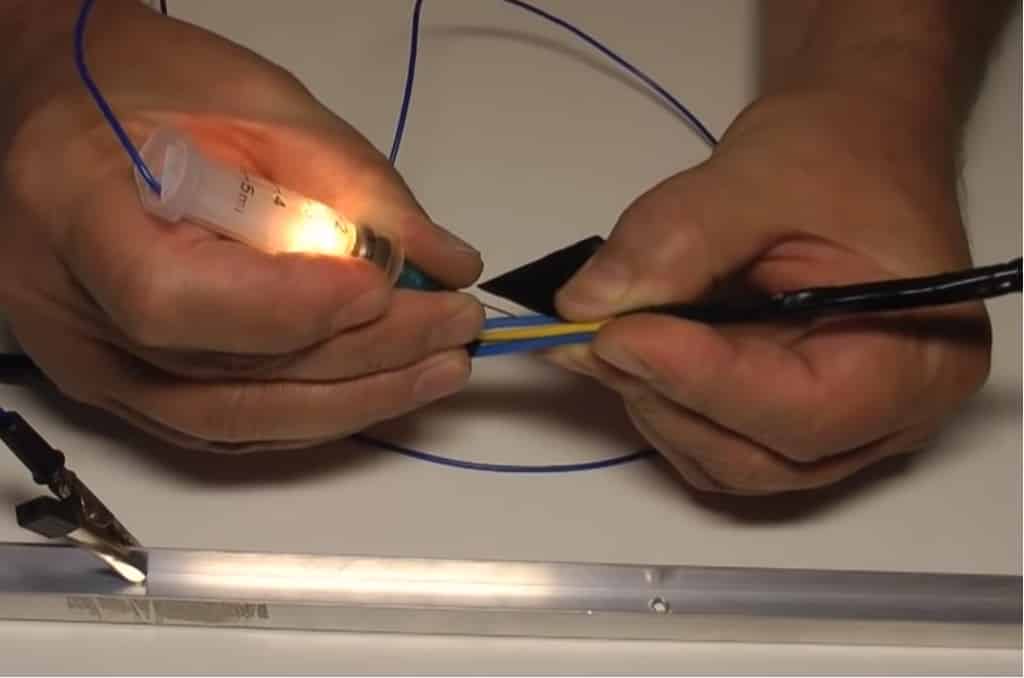

Простейшая контролька на 12В для индикации цепи

Для изготовления такого устройства вам понадобиться одноразовый шприц, лампочка на 12 В (можете заменить ее светодиодом), провод, канцелярская резинка, канцелярский нож, пассатижи.

Процесс изготовления состоит из таких этапов:

  • разберите иглу от шприца и проденьте ее в пластиковое основание таким образом, чтобы одни конец полностью погружался внутрь шприца – он должен выполнять роль контакта для лампочки.

    Рис. 3: положение иглы в пластиковом основании

  • отмерьте такую длину провода, чтобы вам было удобно обмотать его вокруг цоколя. Зачистьте этот участок от изоляции, обмотайте вокруг лампы и затяните при помощи пассатижей. Эту процедуру можно заменить пайкой для обеспечения более надежного контакта.
  • если цоколь лампы свободно ходит внутри шприца, наденьте сверху на него канцелярскую резинку для уплотнения. Вставьте лампу таким образом, чтобы незадействованный контакт соприкоснулся с иглой.

    Рис. 4: вставьте лампочку в шприц

  • поршень от шприца обрежьте так, чтобы он закрывал лампу вровень с корпусом. Проделайте в поршне отверстие для провода, иначе изготовление может сильно затрудниться.


Рис. 5: готовая контролька из шприца

Для домашней сети

Если Вы решили сделать контрольную лампу для проверки проводки и наличия напряжения в доме для бытовой электросети, то все, что нужно это:

  1. Лампочка на 220 В.
  2. Электрический патрон.
  3. Два медных одножильных провода длиной по 50 см каждый.
  4. Щупы для удобства использования контрольки.
  5. Защитный кожух для лампочки.

Итак, все, что нужно сделать – подключить провода к патрону и вкрутить в него лампу. Как Вы уже поняли, самодельная контрольная лампочка на 220 Вольт имеет достаточно простую конструкцию, что позволяет собрать ее своими руками даже неопытному электрику.

Чтобы было удобно использовать контрольку, рекомендуется дополнительно концы каждого провода соединить с щупами, которыми будет гораздо проще пользоваться, если нужно проверить напряжение в розетке. Сделать такие щупы можно различными способами. Например, из корпуса от шариковой ручки и кусочка толстого одножильного медного провода или гвоздя. Обязательно нужно хорошо заизолировать щупы, так как даже небольшой оголенный участок в неподходящем месте может привести к поражению электрическим током.

Также рекомендуется дополнительно защитить лампу накаливания кожухом, будь это защита из проволоки либо прозрачного пластикового колпачка подходящего размера. Защищать лампу нужно потому, что они часто при измерениях и небрежном обращении. Этого недостатка практически лишены современные светодиодные лампочки, ведь их защищает прочный пластиковый купол, и кожух для них не требуется.

Фото примеры нескольких вариантов самоделки из лампочки и двух проводов Вы можете просмотреть ниже:

Помимо этого советуем просмотреть видео мастер-класс по сборке контрольной лампы электрика:

Как сделать контрольку: необходимые материалы

Контрольную проверку автомобиля можно делать самому или же обратиться в ближайший сервисный центр. Самостоятельно сделать ее можно только с помощью самодельной контрольки. Существует их два типа: для дома и автомобиля, между собой они существенно отличаются. Если для дома подойдет контролька на 220 вольт, то для машины только на 12В.

Собираются такие самодельные два типа практически одинаково, за одним отличием – источником света. Для домашней контрольки подойдет обычная лампа 220В, а автомобильный пробник использует лампу с малой мощностью. Так же составляется схема, по которой будет проще собрать задуманный прибор.

Материалы для создания контрольки:

  • Лампочки. В одном случае обычная лампа, другом – светодиодная.
  • Медные провода для дома и акустические для машины;
  • Изоляционную ленту;
  • Щупы.

Для домашней контрольки нужен еще и электрический патрон, а вот провода должны быть длиной 50см. Чтобы делать измерения в салоне машины, нужны провода не менее 2м. Для корпуса прибора можно приобрести обычный прикуриватель, который найдется в любом автомагазине, а вот щуп можно заменить обычным саморезом. Пользоваться таким приспособлением очень легко.

Для автомобиля

Если Вы хотите самостоятельно сделать контрольку для авто на 12 Вольт, рекомендуем использовать следующую схему:

В этом примере VD1 и VD2 это светодиоды разных цветов, которые будут сигнализировать о том, к «+» Вы дотронулись или же к «-». HL1 это обычная лампочка мощностью 1,2 Вт, которая нужна для того, чтобы проверять «слаботочку». Проверка осуществляет при включении кнопки, которая также указана на схеме перед лампой. В качестве щупа автор диодной контрольной лампы использовал обычный саморез по дереву. Провод рекомендуется брать акустический, т.к. он гибкий и не так быстро повредится при работе. В отличие от контрольки на 220в, автомобильная самоделка оснащена проводом, длиной 2 метра, чтобы можно было проводить измерения даже в салоне машины либо под ней. Ну и последнее, что следует отметить – чтобы сделать прибор аккуратным, используйте розетку для прикуривателя, которая станет отличным корпусом для контрольной лампочки.

Увидеть инструмент для автоэлектрика на 12в Вы можете на следующих фото примерах:

В дополнение советуем просмотреть видео, в котором специалист демонстрирует несколько самых популярных видов контрольных ламп для авто (на 12 и даже 24 В), которые можно сделать собственными руками:

Обзор лучших приборов для авто

Вот и все, что хотелось рассказать Вам о том, как сделать контрольку на 12 и 220 Вольт своими руками! Надеемся, схема была для Вас понятной, т.к. собрать первый вариант самоделки достаточно просто в домашних условиях!

  • Как использовать мультиметр – инструкция для чайников
  • Как проверить заземление в розетке
  • Как стать электриком в домашних условиях

Обзор лучших приборов для авто Диодная контролька своими руками Нравится 0)Не нравится 0)

Автоэлектрика своими руками: пробник и его назначение

Электроника в автомобиле – это упрощенный процесс вождения и комфорт для владельца. Электронный блок является независимым прибором, который способен управлять работой многих систем, а так же деталей автомобиля. Основным преимуществом автоэлектрики является комфорт внутри салона.

За старт автомобиля отвечают не только аккумулятор или генератор, но и многие другие электронные механизмы

Само на них и их работу стоит обращать свое внимание

Дополнительные электронные механизмы:

  • Стартер;
  • Свечи;
  • Распределитель искр;
  • Блок управления – он может быть как электрическим, так и механическим;
  • Катушка высоковольтная;
  • Антиблокировочная система.

Чтобы выявить какие-либо нарушения в проводке, нужно своими руками соорудить небольшое приспособление – пробник. Или его еще называют контролька – это электрический прибор, который предназначен для проверки напряжения электричества и для выявления других неисправностей.

https://youtube.com/watch?v=21uh9RaHJPY
