Tp4056

Содержание

Что дальше?

А дальше я собираюсь внедрять данную микросхему в различные свои идеи по устройствам. К примеру, сейчас уже производиться на заводе пробная версия отладочной платы на базе STM32F103RCT6 и 18650 аккумуляторов. У меня уже есть отладочная плата на данном контроллере, которая себя очень хорошо зарекомендовала и я хочу дополнить её носимой версией для того, чтобы я мог взять свой рабочий проект с собой и не думать о питании и поиски розетки, в которую можно вставить блок питания.

Так-же я буду использовать её во всех решениях, где требуются зарядные токи более 300мА.

Надеюсь и вы, сможете применить данную полезную и простую микросхему в своих устройствах.

Если вообще интересно про батарейное питание, то вот моя личная видеозапись по поводу батарейного питания устройств.

Как восстановить Li-ion аккумулятор после глубокого разряда

Если Li-ion аккумулятор быстро заряжается и разряжается, то значит он исчерпал свой ресурс и восстановлению не подлежит.

Если в аккумуляторе нет схемы защиты и напряжение на его выводах равно нулю, то аккумулятор тоже восстановлению не подлежит.

Если в аккумулятор встроена схема защиты и он не принимает заряд, а напряжение на его выводах равно нулю, то его можно попробовать восстановить.

Причина такого поведения может быть глубокий разряд в результате длительного хранения аккумулятора в разряженном состоянии. Если напряжение на выводах банки становится меньше 2,8 В, то система защиты расценивает это как внутреннее короткое замыкание и для безопасности блокирует возможность его зарядки.

Чтобы разобраться в причине, нужно вольтметром измерять напряжение на выводах аккумулятора. Если величина менее 2,8 В, то подать с контроллера, соблюдая полярность, напряжение 4,2 В непосредственно на выводы аккумулятора. Схему защиты от аккумулятора отключать не нужно, для нее это безопасно.

Если ток зарядки пошел, то нужно, минут через десять, отключить контроллер от аккумулятора и опять измерять напряжение на его выводах. Если оно стало более 2,8 В, то попробовать зарядку через схему защиты. В случае, если напряжение близко к нулю и не увеличивается, то аккумулятор неисправен и дальнейшей эксплуатации не подлежит. Если напряжение увеличилось, но не достигло 2,8 В, то продолжить зарядку на прямую.

Если через схему защиты аккумулятор стал заряжаться, значит она исправна. В противном случае схему нужно удалить. Для применения аккумулятора для фонаря схема защиты не обязательна.

Таким несложным способом можно протестировать LI-ion аккумулятор и в случае возможности, восстановить его работоспособность.

Как восстановить Li-ion АКБ

При полном выходе из строя батареи лучшее решение – утилизация, в ситуации крайней необходимости ее можно реанимировать различными способами:

Помещение АКБ в морозильник: резкая смена температуры в ряде случаев приводит к его временному запуску. В морозильной камере необходимо держать ее в течение 40–50 минут, после чего извлечь и незамедлительно подключить к зарядному устройству на 5 минут. Подождать разогрева батарейки до комнатной температуры и полностью зарядить.
Вскрытие АКБ и отсоединение защитной микросхемы

Процедура проводится крайне осторожно. Для начала необходимо измерить тестером напряжение на контактах (дальнейшие действия возможны только при нулевом показателе), отсоединить защитную плату, замерить показатели напряжения

Дальше подключить на 10–15 минут, установив такие показатели: 100 мА, 4,2 В. При перегреве батареи зарядку следует отсоединить. Как только она полностью зарядится, защитная схема возвращается на место.

Перед разбором посмотрите на дату выпуска li-ion аккумулятора. Если ему больше 3–4 лет, не стоит пытаться реанимировать его.

Итак, контроллер для литий-ионных батарей выполняет важную функцию – не позволяет напряжению вырасти до 4,2 В и понизиться до 2,75 В (оптимальное напряжение для АКБ на литии – 3,7 вольта). Сильная разрядка и повышенная зарядка приводят к выходу устройства из строя.

О выборе литий-ионного аккумулятора для фонаря

Для модернизации фонаря подойдет любой литий-ионный аккумулятор в независимости от материала, из которого изготовлен его положительный электрод и форм-фактора (формы и геометрических размеров). Емкость аккумулятора (выражается в А×час) тоже не имеет значения, просто чем она больше, тем дольше будет светить фонарь.

Следует заметить, что если в фонарь устанавливается аккумулятор, бывший в употреблении длительное время, то его фактическая емкость, как правило, значительно меньше, чем указано на его этикетке.

Проверить целесообразность установки старого аккумулятора в фонарь можно измерив его емкость при зарядке, что потребует наличие измерительных приборов, хотя бы USB тестера. Или зарядить аккумулятор полностью, подключить его к плате светодиодов фонаря и проверить достаточность времени его работы.

В случае, если аккумулятор оказался недостаточным по емкости, то придется приобрести новый. Наиболее подходящим для фонаря является популярный Li-ion аккумулятор типа 18650.

О встроенной схеме защиты в Li-ion аккумуляторах

Встречаются литий-ионные аккумуляторы, в которые встроена плата схемы защиты (PCB — power control board) от короткого замыкания , перезаряда и глубокого разряда. Такая защита в обязательном порядке устанавливается в аккумуляторы дорогостоящей аппаратуры, например, сотовые телефоны, фотоаппараты, ноутбуки.

Плата защиты круглой формы может быть установлена и на торце пальчикового аккумулятора. В таком случае аккумулятор несколько длиннее и на его корпусе имеется надпись «Protected».

На фотографии показан вскрытый корпус аккумулятора сотового телефона. В нем имеется печатная плата схема защиты. При использовании для установки в фонарь аккумулятора от сотового телефона эта схема будет служить дополнительной защитой, поэтому, если она исправна, то ее удалять не следует.

Припаивать провода, соблюдая полярность, нужно к крайним контактам, рядом с которыми нанесена маркировка полярности.

Схема защиты, в отличии от контроллера, не ограничивает ток зарядки, а только защищает аккумулятор. В этом и заключается отличие этих узлов.

Общие требования к зарядке для аккумуляторов 18650

Зарядка для литиевых аккумуляторов 18650 должна выдавать на выходе 5 В и ток от 0,5 до 1 от номинальной ёмкости АКБ. То есть, литиевый элемент, ёмкость которого 2600 мАч, должен заряжаться током 1,3─2,6 ампера. Производители зарядных устройств для батарей литиевого типа изготавливают зарядки, которые проводят процесс в несколько этапов.

Литиевый аккумулятор 18650

При этом напряжение поддерживается на уровне 4,1─4,2 вольта (на одной банке).

Если ваш Li─Ion аккумулятор имеет графитовый электрод, то напряжение должно быть не более 4,1 В на элемент. При использовании напряжения более 4,1 вольта энергетическая плотность элемента увеличивается, но запускаются окислительные процессы. Они уменьшают срок службы литиевого аккумулятора 18650. Но в современных моделях графитовых электродов в чистом виде нет. Проблема окисления частично была решена добавками. Так, что превышение напряжения 4,1 вольта для них не так критично, хотя и нежелательно.

Приспособление для зарядки 18650

На графике ниже можно посмотреть основные этапы зарядки Li батареи.

Стадии зарядки литиевого аккумулятора

Первый этап. На аккумулятор подаётся максимальный ток, равный 1*С. Окончание этого этапа наступает при достижении определённого порогового значения;
Второй этап. На этой стадии поддерживается максимальное напряжение (около 4,1 вольта), а ток зарядки уменьшается до минимального (3% от того, что был на первой стадии);
Третий. Компенсирующий заряд, который подаётся во время хранения аккумулятора (это делается 1 раз в 20 дней).

Струйная зарядка на последнем этапе недопустима, поскольку это приведёт к металлизации лития. Однако возможны кратковременные зарядки для компенсации саморазряда. Такой заряд рекомендуется делать 1 раз в 20 дней, если напряжение аккумулятора снизилось до 4,05 В. Когда напряжение достигает 4,2 вольта процесс должен быть остановлен.

Стоит также отметить, что если превышать напряжение при зарядке, то срок эксплуатации Li аккумуляторов будет уменьшаться. Чтобы это предотвратить, в литиевые батареи устанавливаются контроллеры. Это платы защиты, которые существуют для нескольких банок и для единичных элементов 18650.

Аккумуляторный элемент 18650 с платой защиты

Все вышеперечисленные факторы нужно иметь в виду при подборе зарядки для аккумуляторов 18650. Одно дело, если вы заряжаете 18650 в составе АКБ ноутбука, где за процессом следит контроллер и электроника лэптопа. И совсем другое, когда вы будете заряжать аккумулятор 18650 напрямую. Здесь всё будет зависеть от возможностей и функционала этой зарядки.

Возможно, вас заинтересует материал о переделке шуруповёрта на литиевые аккумуляторы 18650.

↑ Зарядные устройства для литиевых аккумуляторов

У китайцев можно заказать по почте с бесплатной доставкой модули зарядных устройств. Модули контроллера зарядки TP4056 с гнездом мини-USB и защитой можно взять очень недорого . А можно сделать самому простое или не очень простое зарядное устройство, в зависимости от вашего опыта и возможностей.

↑ Схема простого зарядного устройства на LM317

Рис. 5.

Схема с применением LM317 обеспечивает достаточно точную стабилизацию напряжения, которое устанавливается потенциометром R2. Стабилизация тока не столь критична, как стабилизация напряжения, поэтому достаточно стабилизировать ток с помощью шунтирующего резистора Rx и NPN-транзистора (VT1).

Необходимый ток зарядки для конкретного литий-ионного (Li-Ion) и литий-полимерного (Li-Pol) аккумулятора выбирается путём изменения сопротивления Rx. Сопротивление Rx приблизительно соответствует следующему отношению: 0,95/Imax.

Указанное на схеме значение резистора Rx соответствует току в 200 мА, это примерное значение, зависит так же от транзистора.

LM317 надо снабдить радиатором в зависимости от тока заряда и входного напряжения. Входное напряжение должно быть выше напряжения аккумулятора минимум на 3 Вольта для нормальной работы стабилизатора, что для одной банки составляет?7-9 V.

↑ Схема простого зарядного устройства на LTC4054

Рис. 6.

Можно выпаять контролер заряда LTC4054 из старого сотового телефона, к примеру, Samsung (C100, С110, Х100, E700, E800, E820, P100, P510).

Рис. 7. У этого мелкого 5-ногого чипа маркировка «LTH7» или «LTADY»

Вдаваться в мельчайшие подробности работы с микросхемой я не буду, всё есть в даташите. Опишу только самые необходимые особенности. Ток заряда до 800 мА. Оптимальное напряжение питания от 4,3 до 6 Вольт. Индикация заряда. Защита от КЗ на выходе. Защита от перегрева (снижение тока заряда при температуре больше 120°). Не заряжает аккумулятор при напряжении на нём ниже 2,9 V.

Ток заряда задается резистором между пятым выводом микросхемы и землей по формуле

I=1000/R, где I — ток заряда в Амперах, R — сопротивление резистора в Омах.

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Наиболее простым вариантом считается использование зарядного устройства от мобильного телефона. Приборы выдают напряжение, подходящее для восстановления мощности аккумуляторов 18650. Способ используется только в экстренных случаях. Частое его применение приводит к снижению емкости АКБ.

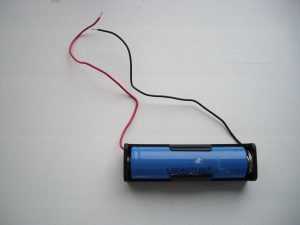

Самодельная зарядка для литий-ионного 18650-го аккумулятора, сделанная из старого зарядного устройства от телефона.

Чтобы зарядить батарейку, выполняют такие действия:

Штекер зарядного устройства срезают. Провода освобождают от изоляции и делят на положительный и отрицательный полюса. Плюсовой кабель чаще всего имеет оплетку красного цвета, минусовой – черного.
Очищенные провода прикрепляют к полюсам батареи пластилином. USB-кабель подсоединяют к разъему компьютера или специального адаптера.
Источник питания заряжают, периодически отслеживая процесс. Заряжать батарейку рекомендуется не более часа. Этого времени достаточно для полного восстановления емкости.

Советуем изучить Простой лабораторный блок питания на lm317

Для сборки усовершенствованной зарядки используют сложные схемы. Перед началом работы подготавливают паяльник, припой, флюс и клей. Отдельно приобретают плату, необходимую для нормального функционирования самодельного ЗУ.

https://youtube.com/watch?v=2wMnrZpl3Vo

Сборку осуществляют так:

Плату устанавливают в подготовленный заранее пластиковый бокс. Конструкцию снабжают плюсовым и минусовым проводами. Бокс используется для размещения батареи во время зарядки. Сделать емкость можно из старого ЗУ, непригодного к эксплуатации бытового прибора или игрушки. Размеры должны соответствовать параметрам аккумулятора.
Плату припаивают, учитывая маркировку. Обозначения позволяют без труда разместить провода. Плата снабжена разноцветными индикаторами, отражающими ход зарядки. Микросхему приклеивают к боксу в удобном месте. После этого, соблюдая полярность, подключают провода. Перед фиксацией их очищают от изоляции и обрабатывают канифолью. На плату наносят небольшое количество жидкого припоя.

При изготовлении устройства нельзя допускать короткого замыкания. Приведенная выше схема позволяет собрать простое, но надежное ЗУ за несколько часов. С помощью USB-кабеля его подсоединяют к электросети или компьютеру. Батарею устанавливают в получившееся гнездо. После включения зеленого индикатора прибор отключают.

Как заряжать АКБ 18650

При зарядке АКБ 18650 необходимо соблюдать следующие правила:

Начинать восстановление нужно при напряжении 0,05 В, постепенно повышая его до 4,2 В.
Диапазон допустимого тока заряда – 25-50% от емкости (например, для АКБ на 2000 мА/ч он варьируется от 0,5 до 1 А).
Оптимальный показатель составляет 25-30% емкости, максимальный ампераж используется только при срочной подзарядке.
Допустимое время зарядки при полном разряде аккумулятора – 3 часа.
Для точного выбора длительности восстановления нужно измерить его вольтаж мультиметром или подключить к интеллектуальному зарядному устройству (ЗУ).

Оптимальный режим состоит из двух этапов:

CC (constant current). На нем нужно обеспечить постоянный ампераж, который находится в пределах 20-50% емкости аккумулятора. При ускоренном заряде может использоваться и большее значение тока, но часто применять такой режим не рекомендуется. Зарядное устройство должно быть оборудовано функцией плавного подъема вольтажа. На первом этапе зарядник работает как стабилизатор силы тока.
CV (constant voltage). При подъеме напряжения до 4,2 В можно переходить ко второму этапу подзарядки, на котором поддерживается вольтаж 4,15-4,25 В. К концу первого этапа АКБ восстанавливается на 70-80%. По мере накопления заряда до 90-95% ампераж будет плавно снижаться. Как только его значение достигнет 1-5% емкости, батарею можно отключать от ЗУ.

Некоторые модели «зарядок» оборудованы режимом восстановления АКБ при глубоком разряде (менее 2,5 В). На нем батарея заряжается низким током (не более 5-10% емкости) до тех пор, пока ее вольтаж не достигнет 2,8 В. После этого ЗУ переходит в режим постоянного тока.

Какое устройство следует использовать

Для подзарядки АКБ 18650 нужно использовать устройства с номинальным напряжением 4,2 В. Если литий-ионный накопитель планируется подключать к универсальному ЗУ, то оно должно быть оборудовано контроллером параметров и индикаторами окончания процесса.

Наиболее дешевые модели имеют 1-2 гнезда для батарей, максимальный ампераж до 1 А и номинальный вольтаж 4,2 В. Лучший вариант ЗУ для литиевых накопителей – интеллектуальное устройство, оборудованное измерителем напряжения на клеммах, функцией восстановления после глубокого разряда и защитой от превышения номинального вольтажа.

Как убрать защитную плату?

Чтобы снять плату с защищенной Li-ion ячейки, нужно вначале освободить ее от наружной оболочки, стараясь не задеть находящуюся под ней пластину. Под снятой этикеткой виден проводник, идущий от «+» контакта к защитной плате. Остается отделить от ячейки плату, которая присоединена точечной сваркой, обрезать выступающую часть внутренней оболочки и обернуть аккумулятор новой наружной пленкой.

При удалении плоского проводника важно не замкнуть полюса элемента питания, иначе произойдет короткое замыкание. Оно сопровождается токами в десятки ампер, стремительным нагревом и риском возгорания аккумулятора

При желании, можно установить на незащищенный элемент новую плату защиты. Размеры защищенных ячеек чуть больше, чем у незащищенных – на 3–5 мм по высоте и на 0,5 мм в диаметре.

Как собрать зарядное устройство для литиевых аккумуляторов своими руками

Схема зарядного устройства для литиевых аккумуляторов

Один из простейших, если не самый простой, вариант создания зарядного устройства. Он предусматривает использование микросхемы LM317. Она дешёвая и повсеместно доступная, плюс оснащается индикатором заряда.

Настройка сводится к тому, чтобы установить выходное напряжение номиналом 4,2 Вольта, используя подстроечный резистор R8. Только обязательно без подключённого аккумулятора. А также устанавливается зарядный ток методом подбора резисторов R4 и R6. Рекомендуемая мощность резистора R1 при этом должна составлять не менее 1 Ватт.

Когда светодиод на схеме погаснет, это сигнализирует о завершении процесса зарядки батареи. При этом показатели зарядного тока до нуля уменьшаться никогда не будут.

В подобной зарядке не рекомендуется слишком долго держать аккумуляторную батарейку после того, как процесс подзарядки завершится.

Микросхемы типа LM317, как и её аналоги, очень широко применяются во всевозможных стабилизаторах тока и напряжения. При этом купить их можно на любом радиорынке, а обойдутся они в сущие копейки.

Недостатком схемы можно считать питающее напряжение, которое обязательно должно составлять от 8 до 12 В. Это обусловлено тем, что для нормального функционирования микросхемы требуется разница между напряжением на АКП и питающим напряжением не меньше 4,25 В, то есть запитать устройство с помощью порта USB не получится.

Последовательность сбора зарядки литиевых аккумуляторов своими руками такова:

подбираете подходящий корпус;
крепите к нему блок питания (5 В) и элементы указанной схемы (обязательно в правильном порядке);
берете латунь и вырезаете из неё две полоски, крепите их на гнёзда;
используя гайку, устанавливаете расстояние между контактами и АКБ, которые собираетесь подключать;
крепите переключатель, если хотите впоследствии иметь возможность изменять полярность на гнёздах (если — нет, оставляете все как есть).

Но если задачей является сборка зарядного устройства, ориентированного на работу с аккумуляторами 18650, тогда сразу стоит переходить к более сложным схемам, либо же покупать готовый девайс. Без соответствующих технических навыков собрать узел не получится. Порой действительно проще потратить немного больше денег, но взять заводской зарядник с необходимыми параметрами и защитой.

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки

Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

Можно ли заряжать литиевый аккумулятор обычной зарядкой

Две разных системы аккумуляторов – литиевые и свинцовые требуют разного подхода к восстановлению емкости. Свинцовый АКБ не настолько требовательны к параметрам зарядки, как литиевые. Да и критерии заряда другие.

Для зарядки на первом этапе Li-ion, Li-pol требуется постоянный ток, на втором этапе постоянное напряжение. Если не контролировать параметры на первом этапе, возможен перезаряд. Но если в батарее есть встроенная защита – BMS – она справится. Поэтому несколько добавить энергии можно даже зарядником от телефона.

В зарядном устройстве для свинцовых АКБ главный показатель – стабильное напряжение. Для литиевых зарядников на первом этапе важен стабильный ток.

Правда, появились универсальные ЗУ, которые можно перенастроить на тот или иной режим зарядки. Перед вами российская разработка «Кулон».

Шаг 2: Начинаем собирать

Возьмите печатную плату общего назначения и поместите батареи поверх платы;
Отметьте расстояние между краями батарей и их ширину печатной плате;
Разверните 8 канцелярских скрепок и используя плоскогубцы, вырезайте зажимы с краев, как видно на изображении выше;
Должно быть сделано в общей сложности 8 U-образных зажимов (в зависимости от количества заряжаемых батарей);
Вставьте U-образные зажимы в печатную плату, чтобы батареи можно было установить между зажимами;
Зажимы будут действовать как держатели батарей;
Кроме того, используйте оставшиеся части от скрепок, чтобы сделать боковые упоры;
Хорошо прикрепите зажимы на плате как показано на рисунке.

Примечание: убедитесь, что зажимы не подключены друг к другу во время пайки.

Для чего контроллер аккумулятора

Несмотря на то, что емкость современных АКБ, как и их функциональные возможности, существенно увеличилась, алгоритм их зарядки остался практически неизменным. Когда батарея разряжается, к ней подключают специальное оборудование, которое за счет стимулирования химических реакций в аккумуляторе производит пополнение его емкости.

Важно! Если своевременно не прекратить зарядку, то АКБ может перегреться, и даже произойти взрыв. В ситуации, когда тока для восполнения заряда недостаточно, батарея не может восстановить свою емкость, нахождение длительное время в разряженном состоянии может существенно сократить срок эксплуатации. Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора

В его основе, как правило, находятся два резистора, которые контролируют верхний и нижний пределы напряжения. В самом начале восполнения энергии они пропускают через себя максимальный ток, затем его постепенно сокращают, предохраняя АКБ от перезарядки. Если напряжение ниже минимально необходимого, резистор дополняет его до требуемого уровня за счет ранее накопленной энергии

Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора. В его основе, как правило, находятся два резистора, которые контролируют верхний и нижний пределы напряжения. В самом начале восполнения энергии они пропускают через себя максимальный ток, затем его постепенно сокращают, предохраняя АКБ от перезарядки. Если напряжение ниже минимально необходимого, резистор дополняет его до требуемого уровня за счет ранее накопленной энергии.

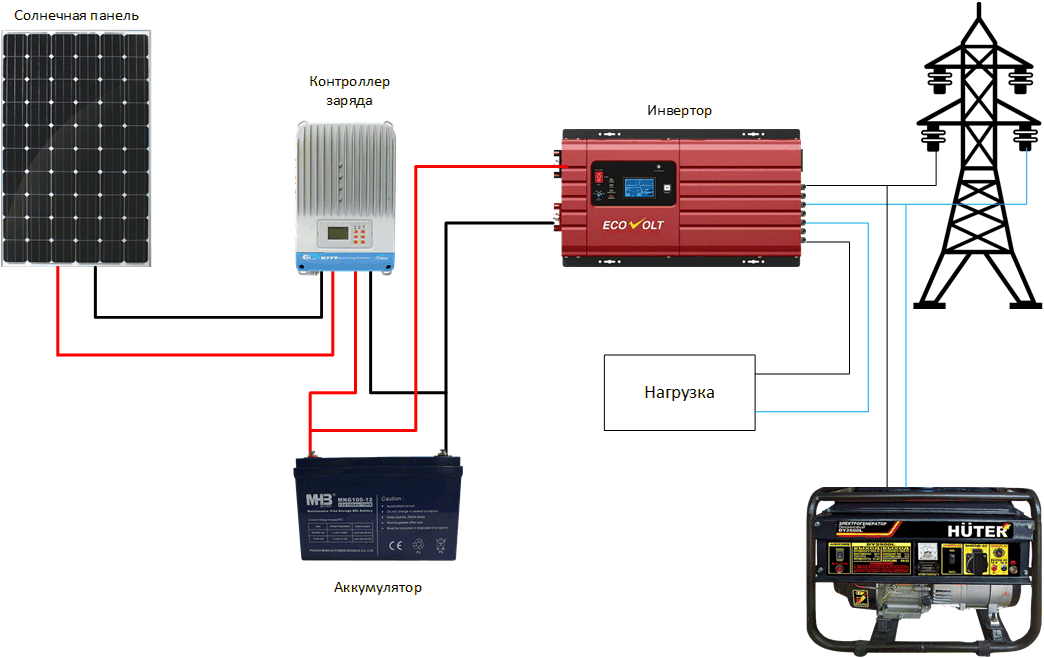

Контроллер заряда АКБ в обязательном порядке присутствует в ноутбуках, мобильных телефонах, переносных кассовых аппаратах, планшетах и так далее. Устанавливают его и в возобновляемые источники энергии, поскольку принцип их работы заключается в том, чтобы накопить энергию в специальную батарею в период солнечной или ветряной активности, а затем передавать ее потребителю. Чтобы контролировать данные процедуры, нужен в данном оборудовании описываемый элемент.

Применение приборов для отслеживания заряда аккумулятора

Что такое плата зарядки TP4056 и как ею пользоваться

Как правильно заряжать литийионные батарейки, мы узнали. Но чем это сделать? Можно воспользоваться покупным зарядным устройством, но если есть желание, то реально собрать зарядку для литиевых аккумуляторов самостоятельно. Для этого достаточно будет купить готовый модуль TP4056 и собрать несложную схему.

Модуль зарядки литиевой ячейки TP4056 1 А

Прелесть такого решения ещё и в том, что стоит всё удовольствие на том же Aliexpress около 30 рублей. Чтобы на базе этого модуля собрать готовое устройство, необходимо собрать следующую несложную схему.

По умолчанию, такой модуль выдаёт ток зарядки 1 А и подойдёт для зарядки аккумуляторов ёмкостью 2 000—3 000 мА·ч. Если нам нужен меньший ток, то достаточно изменить номинал резистора R3 в соответствии с таблицей:

Номинал R3, кОм	Ток зарядки, мА
10	130
5	250
4	300
3	400
2	580
1,66	690
1,5	780
1,33	900
1,2	1000

В принципе, током 1 А можно заряжать аккумуляторы и большей ёмкости, но времени это займёт больше. Но если всё же нужен ток более 1 А, то будет несложно его увеличить, соединив несколько модулей параллельно. Для этого просто соединяем перемычками одноимённые выводы модулей.

Как правильно заряжать литий ионный аккумулятор: как собрать литиевую батарею своими руками

Изначально литий ионные батарейки предназначались для мобильных устройств будь-то телефоны, фотоаппараты, видеокамеры, ноутбуки, но в последнее десятилетие выпуск литиевых аккумуляторов налажен и большинством автопроизводителей.

Тогда зачем собирать самому, если можно купить готовый аккумулятор? Есть достаточно причин:

собранные на заводе литиевые аккумуляторные батареи — неоправданно дорогие;
очень трудно найти подходящий по габаритам аккумулятор для мотоцикла, автомобиля;
если собранная батарея влезет с запасом в установочное место, то у неё будет ниже емкость.

Своими руками можно собрать батарею из отдельных элементов, которая будет ограничена лишь энергоплотностью и ценой за ватт-час, в зависимости от типа выбранных элементов:

NiMH — никель металогидридные;
Li-ion — литий ионные;
Li-pol — литий полимерные;
LiFePO4 — литий железо-фосфатные;
Lead-Acid — свинцово-кислотные.

Опасность перезаряда литиевых элементов

С литиевыми элементами нужно обращаться осторожно, поскольку в них сосредоточена большая энергия на малую площадь при полном заряде. Поэтому уже давно в продаже имеются защищенные Li-ion и Li-pol батарейки

Ещё в 1991 году компания Sony обратила внимание на взрывоопасность Li-ion элементов. В настоящее время все без исключения аккумуляторы наматываются с двухслойным сепаратором между пластинами, чтобы исключить риск внутреннего короткого замыкания

Типы батареи 18650

Вариант аккумулятора 18650. По своему составу батарейки 18650 – это литиевые ионные аккумуляторы (li ion). Они пришли на смену никель-кадмиевым батарейкам, т.к. имеют по сравнению с ними много достоинств. По химическому составу бывают литий-железо-фосфатные, литий-кобальтовые, литий-марганцевые.

Каждый из этих типов аккумуляторов имеет свои достоинства. Максимальную емкость (а значит, и время работы без подзарядки) имеют кобальтосодержащие батарейки. Железо-фосфатные аккумуляторы – самые безопасные и экологичные. Максимальный срок службы имеют марганцевые аккумуляторы.

Комплектация Li-ion аккумулятора своими руками

Используя последовательное соединение, мы суммируем напряжения всех батареек, емкость считается по самой слабой. В параллельном соединении суммируются емкости банок, ток, а напряжение остается как на одном элементе. Чтобы удвоить емкость и получить большую разность потенциалов, нужно пары соединить параллельно, и включить их в связках в общую цепь последовательно.

Выполняя своими руками сборку Li-ion аккумуляторов, необходимо учесть, корпус банок нельзя разогревать. Нужно пользоваться точечной сваркой или очень мощным паяльником со специальным флюсом. Перемычки выполняют из толстого изолированного провода, уменьшая сопротивление, исключая нагрев. Можно воспользоваться специальной токопроводящей лентой. Соединять аккумуляторы нужно с помощью термоклея и клейкой термоленты.

Последовательное соединение работает правильно, если банки имеют равные параметры, и каждая поглощает равный заряд. Задачу решают с помощью балансиров, которые являются неотъемлемой частью схемы.

Для того, чтобы каждый элемент не получил излишний заряд и не разрядился ниже нормы, используют защитные платы на каждом элементе или общую защитную плату, рассчитанную на конкретное количество банок – 3S, 4S, 6S. Зачастую в MBS включен балансир.

Уровень заряда аккумулятора необходимо контролировать, для этого используют индикатор. Актуально знать, сколько энергии в батарее, чтобы своевременно подзарядить прибор.
