Подготовка необработанного изделия

Чтобы приняться за работу, надо подготовить весь необходимый инструмент. Но, кроме наличия инвентаря, следует иметь хотя бы минимальные навыки в пользовании электрическим оборудованием. Итак, перечень необходимых инструментов и материалов выглядит следующим образом:

  • 50-литровый газовый баллон, который по стандарту окрашивается в красный цвет;
  • петли для дверцы толщиной 2−3 мм;
  • металлический лист в толщину 3 мм;
  • трубка для выхода дыма, диаметр которой — 10 см, а длина — 100 см;
  • чтобы смастерить ручку, рекомендуется сделать заготовку из плотной породы дерева и высушить ее; в дальнейшем заготовка при помощи ножа и наждачной бумаги подгоняется под нужную форму;
  • металлический профиль с сечением 20*40 мм или железный уголок, стенка которого должна составлять 45 мм — общая длина материала не менее 600 см;
  • для сооружения решетки берется круглая арматура диаметром не более 1 см; не стоит приобретать пруты с квадратной или шестигранной формой;
  • сварочное оборудование и средства защиты: перчатки, маска и тому подобное;
  • угольник;
  • электрическая дрель и сверла по металлу;
  • рулетка;
  • обыкновенная болгарка;
  • электроды, диаметр которых составляет 3 мм;
  • уровень;
  • чертилка или карандаш.

Преимущества и недостатки изделия

Коптильня из газового баллона может похвастаться следующими достоинствами:

  1. Многофункциональность. На коптильне из баллона можно коптить и жарить практически любой продукт.
  2. Мобильность. Конструкция удобна в транспортировке. Даже при отсутствии колес, коптилку можно переместить в любую точку двора и установить так, чтобы ветер или солнце не мешали.
  3. Высокий срок службы. На производстве конструкция изготавливается из стали марки (Д, 45 и 30 ХГСА). Поэтому коптилка не прогорит и сможет прослужить не менее 20 лет.
  4. Легкость в эксплуатации. Больше не придется тушить огонь водой и метлой убирать пепел. В коптилке достаточно закрыть тягу и, не волнуясь, отправиться к застолью.

Кроме неоспоримых плюсов, коптильня имеет ряд недостатков. К основным минусам можно отнести:

Если баллон не окрасить термостойкой краской, то внешний вид станет неэстетичным, поскольку любая другая краска с наружной стороны корпуса попросту сгорит.
Большой расход топлива на копчение в зимний период. Металл обладает минимальной теплоемкостью, следовательно, все тепло быстро уходит. Но этот недостаток касается того, если продукты будут коптиться, а не жариться. Жаровня эффективно прогревает мясо в любую пору года.
Неопытность и невнимательность при изготовлении коптильни могут принести вред. В каждом баллоне остается взрывоопасный пар

По этой причине соблюдаются все меры предосторожности, например, нужно не создавать искры в процессе удаления горловины. Иначе последствия будут печальными.

Основное преимущество конструкции заключается в металле. Дело в том, что баллон предназначен для хранения газа, соответственно, для изготовления подбирается металл высокого качества. По технологии толщина стенок составляет 3 мм.

Правила изготовления коптильни

Для изготовления коптилки из газового баллона не нужно делать предварительные чертежи, так как действий для создания конструкции очень мало. Обычно коптилка делается из того материала, который был найден во дворе. Однако если изделие будет более сложным и иметь различные элементы, например, колеса для транспортировки или электрическую плитку, то в этом случае желательно сделать простые схемы. В целом устройство для копчения продуктов делается поэтапно:

  1. Изначально на корпусе выполняется разметка для будущей дверки. Достаточно воспользоваться карандашом и линейкой. Если же такого нет, то применяется мел и ровная доска. Не позволяется делать распил кривым. По бокам будущей дверцы следует оставить место не допиленным хотя бы на 10 см — это нужно, чтобы вырезанная часть не провалилась внутрь.
  2. Далее берутся металлические петли и подгоняются по одной начерченной линии. Детали подогнаны, и теперь выполняются прихватки. Петли могут немного сместиться, но так как они держаться на точечной сварке, они не упадут. С помощью молотка окончательно выравниваются петли. После чего их необходимо обварить с двух сторон. Образовавшийся шлак удаляется молотком, а шов зачищается щеткой по металлу. Перед сваркой желательно зачистить рабочую зону от краски и ржавчины.
  3. Второй способ закрепления накладных петель — это заклепки и болты. Метод трудоемкий, ведь придется в стенке баллона проделывать отверстия дрелью, а эта задача не из легких. После сделанных отверстий берутся болты с гайками и закручиваются до предела. В любом случае после окончательной установки петель, оставшиеся не срезанные участки дверцы нужно полностью срезать. Таким образом, получится идеально ровная дверца.
  4. На следующем этапе делается колено из двух труб. Берутся две трубы, одна из них длиной 100 см, а второй отрезок не более 20 см. На обоих изделиях при помощи угольника намечаются линии под углом. А затем болгаркой отрезаются намеченные участки. После этого производится сварка двух элементов. Форма такой дымоходной трубы необходима для лучшей тяги, а щепа станет тлеть намного эффективнее. Для контроля над тягой используется заслонка, которая прикрывает верхний торец дымохода. Для удобства эксплуатации в трубе проделывается прорезь, в которую вставляется заслонка.
  5. Дымоходная труба приделывается к тому месту, где ранее был вентиль. Работа выполняется при помощи сварки. Изначально ставятся прихватки. Дымоход устанавливается строго по вертикали. Далее место соединения полностью обваривается.
  6. Во время копчения продуктов из-за высокой температуры может возникнуть деформация конструкции. Чтобы минимизировать вероятность деформации, коптильне придается дополнительное усиление. В этом случае поможет труба диаметром 3 см, которая приваривается вдоль внутренней оси баллона. На такую трубу также можно подвешивать мясные продукты для копчения. А чтобы крышка не проваливалась внутрь, с краю приваривается ограничитель в виде мелкой трубки или уголка.
  7. Для герметизации дверцы привариваются узкие металлические полосы. Прикрепляются они к крышке. Таким образом, можно избежать щелей. Полосы также послужат вспомогательным ограничителем, так как при закрывании крышка не сможет провалиться.
  8. В подобных конструкциях для копчения на дно всегда кладут специальный поддон, предназначенный для сбора жира. Поверх поддона желательно поместить фольгу — это поможет избежать загрязнения баллона. Вблизи дверцы выполняется монтаж сетки. Если такого изделия нет, то сетку можно сделать из арматуры. Главное, чтобы она была съемная, следовательно, под сеткой привариваются уголки, удерживающие конструкцию. Кроме сетки, предусматривается и место для шампуров. По бокам баллона достаточно изготовить 6 отверстий, в которые установятся шампуры.

Как добиться неповторимого аромата

Сырье для копчения можно сделать из щепы деревьев разных пород. Профессионалы часто дополнительно применяют вкусовые добавки. Это листья и щепа иных растений, придающие продукции великолепный и уникальный вкус. При копчении рыбы можно добавить ветки плодовых деревьев и кустарников. При нагреве подобная щепа выделяет смолу, которая и влияет на качество копченостей. Рыбка выходит душистой и нежной. Для мяса безупречно подойдет щепка ольхи, которая придаст традиционный вкус и запах. В течение многих лет ценители хорошей кухни стараются разработать собственные уникальные рецепты. Если невозможно определить тип опилок, то их замещают ивой или тополем.

Нужно отметить, что применение такого сырья не придаст копчености вкусного аромата. Для улучшения вкусовых качеств следует добавить больше специй.

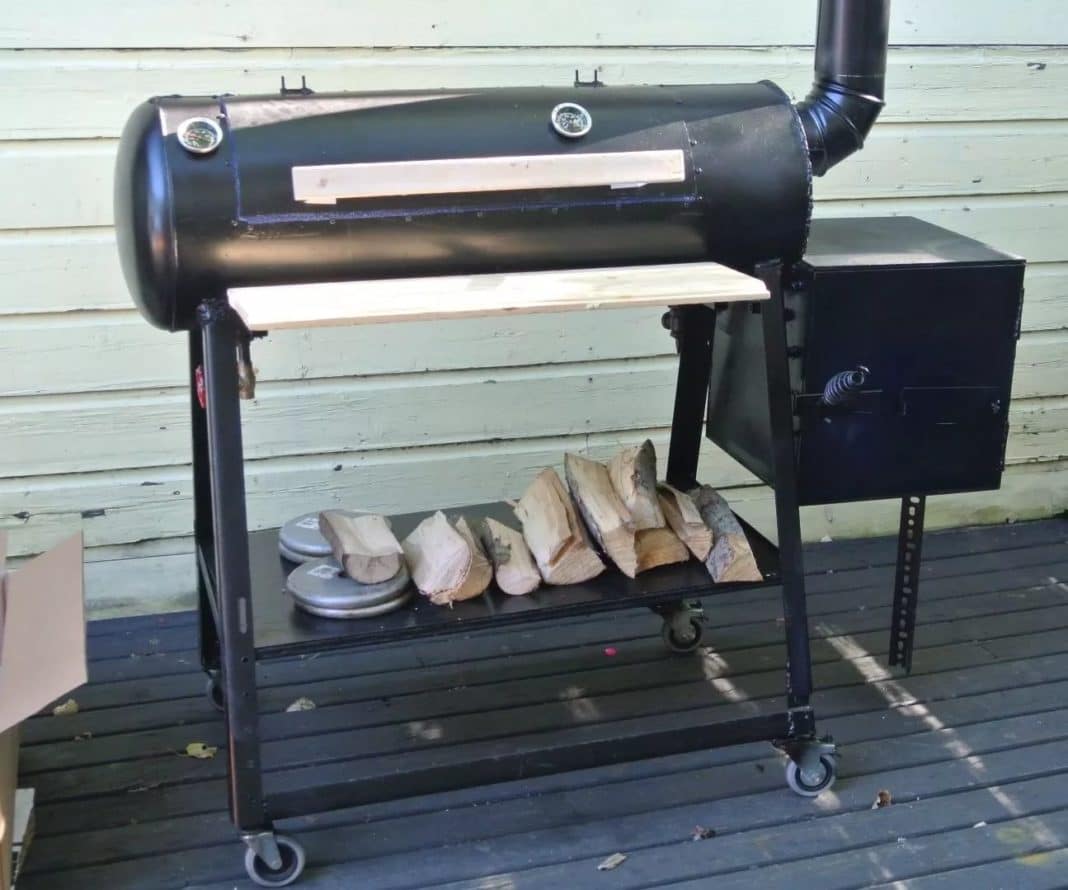

Изготовление топки и дымовой трубы

Для топки можно использовать половину баллона на 50 литров или баллон на 20 литров. Ее необходимо вынести отдельно, чтобы добиться эффекта копчения, ведь, в противном случае, получиться обыкновенный гриль. В днище баллона на 50 литров вырезается отверстие наполовину высоты. Такое же отверстие делается и в днище меньшего баллона.

По образцу баллона для коптильни выполняется дверца, через которую будет осуществляться загрузка дров. Отверстия совмещаются друг с другом и производится прихватка с помощью сварочного аппарата. После того как становится очевидным правильное положение двух модулей, производится накладка шва. С противоположного бока в баллоне для топки делаются отверстия, которые будут служить поддувалом.

Совет! Если в наличии нет второго баллона, то топку можно соорудить из листового материала. Она может быть квадратной или прямоугольной.

Итак, к спиленной болгаркой горловине приварите железное колено. В него вставьте дымовую трубу. На верхушке сделайте заслонку, чтобы регулировать количество дыма. Она крепится к трубе на болтик или делается полностью съемной.

В другой боковой части вырежьте отверстие. Через него в коптильню будет поступать дым из топки. Топочную емкость можно сделать из листов металла (4 мм) или бака несколько меньших размеров. Ее делают с двумя отверстиями для закладывания опилок и для поддувала. Между топкой и баком коптильни установите колосник, так как открытый огонь может испортить продукты. Лучшим решением будет предусмотреть небольшой переход в виде трубы. Помните, горячее копчение осуществляется при высоких температурах.

Для холодной коптильни трубу, соединяющую топку и бак, максимально удлиняют, чтобы дым доходил к продуктам уже в охлажденном до 19-25 градусов виде. Конструкция коптильни может предполагать две съемные трубы: одна для горячего копчения, другая – для холодного.

В нижней части бака для продуктов установите металлический лист, обернутый фольгой для сбора лишнего жира. Менять фольгу придется после каждого использования. К верхней части прикрепите металлическую трубу, на которую подвешиваются куски мяса или рыбы.

Собранный коптильный агрегат можно дополнительно с внешней стороны оснастить столиком для продуктов.

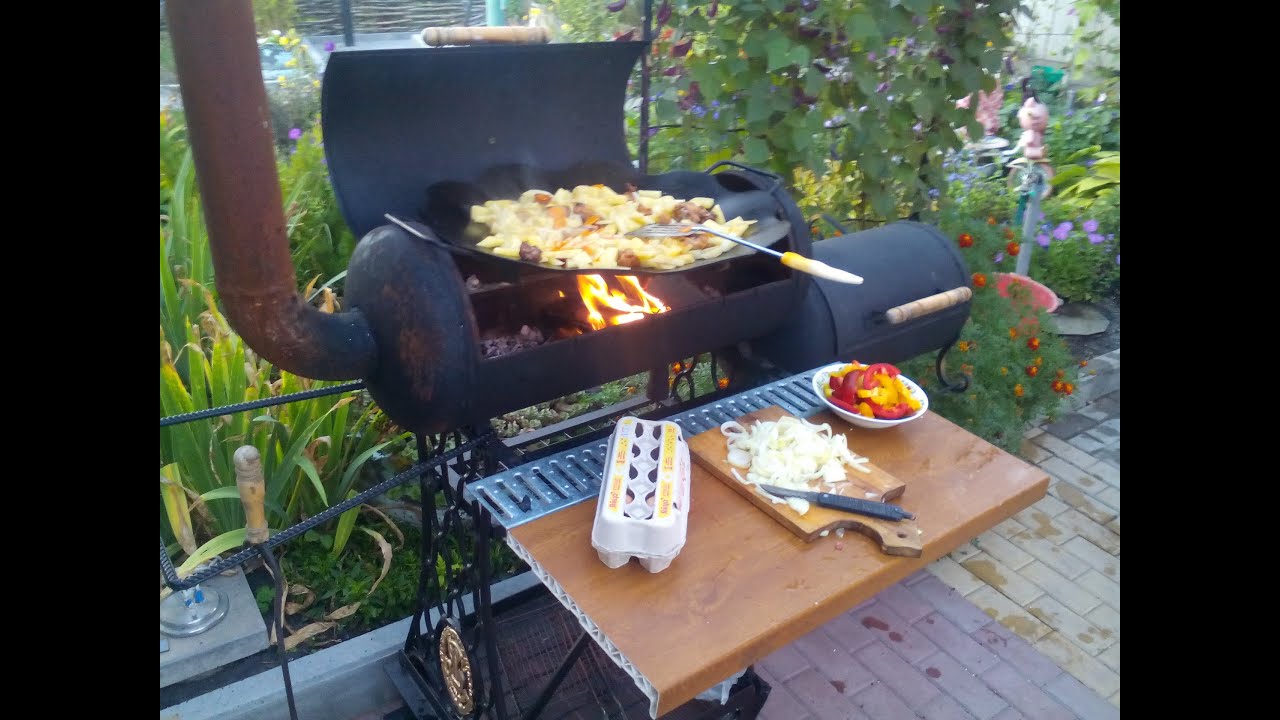

Коптилка из трёх баллонов

Из трёх баллонов получается установка, позволяющая готовить продукты разными способами — мангал-коптильня-барбекю 3в1. Такая мангал коптильня из газового баллона коптит горячим и холодным способами, а также готовит мясо на гриле. Этот аппарат состоит из трёх ёмкостей — топки, гриля и коптильной камеры холодного копчения.

Читайте сейчас: Коптильня из нержавейки в домашних условиях

Изготовление топки

Эта часть размещается горизонтально и для неё используется самая маленькая ёмкость:

  1. Вырезать боковую стенку на ширину 1/3 окружности.
  2. Сделать из вырезанной части откидную крышку для загрузки дров и закрепить её на петлях.
  3. В дне баллона вырезать квадрат 100х100мм для поддувала и также закрепить на петлях.
  4. Изготовить и установить колосниковую решётку длиной, соответствующей длине корпуса, и шириной 1/3 диаметра.

Камера для гриля и горячего копчения

Отсек для гриля и мангала изготавливается аналогично топке:

  1. Вырезать и установить откидную крышку.
  2. Сделать пропилы для шампуров.
  3. Приварить вдоль откидной крышки на 5см ниже края стенок крепления для решётки.

Коптильная камера холодного копчения

Этот отсек изготавливается из ёмкости самого большого размера и устанавливается вертикально, отверстием для вентиля вниз:

  1. Вырезать дверцу на всю длину баллона и шириной 1/3 окружности.
  2. Закрепить дверцу на петлях и прикрепить к ней крючок или шпингалет.
  3. Через каждые 15см к боковым стенкам приварить крепления для решёток.
  4. В верхней части коптильной камеры вырезать отверстие Ø100мм.
  5. Прикрепить к этому отверстию дымоход.
  6. Изготовить и закрутить в отверстие, оставшееся от вентиля, дренажную пробку для слива конденсата и воды при мытье камеры.

Сборка

Собирается мангал коптильня на подставке из труб или уголков при помощи электросварки. Отверстия между частями неправильной формы и имеют размер около 100х100мм. Они вырезаются одновременно на прилегающих частях так, чтобы эти элементы можно было соединить между собой без зазоров.

Пошаговая инструкция по сборке состоит из следующих пунктов:

  1. Установить на подставке гриль-камеру.
  2. Соединить топку и гриль. Соединительные отверстия располагаются в верху топки на конце, противоположном поддувалу и в нижней части гриля, на дне баллона.
  3. В верхней половине гриля возле отверстия для вентиля и в нижней части коптильной камеры прорезать соединительные отверстия. Соединить элементы между собой.


Чертеж сборки мангала-коптильни

Коптильную установку из газовых баллонов можно изготовить в домашней мастерской любым мастером, знающим, как сделать коптильню из бочки.

Как удалить газ

Чем новее баллон, тем больше вероятность сохранения в нем газа. Его рекомендуется устранить одним из следующих способов:

  • Заполнение емкости водой через шланг с последующим отливом;
  • Погружение баллона в ванну, наполненную водой;
  • Укладка емкости на дно 1,5-2 метровой ямы с последующим поджиганием фитиля, идущего внутрь непосредственно баллона.

В последнем случае необходимо соблюсти дистанцию и частично засыпать баллон грунтом, чтобы он при возможном взрыве не взлетел (хотя для такой взрывной силы емкость должна располагать большим объемом газа) а через пару дней не пришлось смотреть видео тематического чрезвычайного происшествия.

Преимущества и недостатки

Баллон хорош для устройства коптилен, и плюсы этого очевидны:

  • толщина стенки 2,5 мм, модель имеет компактный размер, благодаря чему экономится свободное пространство участка;
  • корпус коптильни уже готов, что существенно снизит затраты сил и времени на изготовление коптильни;
  • низкая стоимость – баллоны, бывшие в употреблении, стоят дешево и доступны каждому потребителю.

Минусы материала связаны с тем, что при недостаточном соблюдении правил безопасности эксплуатации такой коптильни может привести к трагедии – если не удалить остатки газа полностью, то при контакте с огнем возможен взрыв.

Тонкости технологии копчения

На продуктах из супермаркета обычно указывается, каким из способов была проведена обработка продукта. Однако покупатель не может быть уверен в том, что были соблюдены все тонкости проведения технологии копчения. Именно поэтому, если есть такая возможность, лучше потрать немного времени, но соорудить мангал-коптильню из газового баллона. В таком универсальном агрегате можно будет выполнять не только копчение, но и жарить шашлык или делать барбекю.

Холодное копчение

При холодном копчении коптильня находится в удалении от огня. От топки подключается труба, по которой охлажденный дым — 25-40 градусов, подается непосредственно в коптильный отсек и там пропитывает продукт. Для выполнения данного вида обработки понадобится вертикально стоящая камера.

Предварительно заготовка засаливается, подвешивается в камере, а под действием дыма и соли происходит ее обезвоживание и консервация. Время до полного приготовления зависит от размера и типа продукта — от суток до нескольких недель. Холодное копчение хорошо тем, что в мясе и рыбе остается большее количество витаминов, чем при горячем способе. Такие продукты могут храниться в холодильнике несколько недель, полностью сохраняя свои вкусовые качества.

Горячее копчение

Горячее копчение выполняется в непосредственной близости от огня. Оптимальная температура — 40-120 градусов. Таким образом, продукт может быть полностью готов к употреблению уже через полчаса. Иногда время растягивается до нескольких часов. Процесс горячего копчения отличается также простотой. При нем продукт получается разваренным и рыхлым. Из-за этого не рекомендуется подвешивать его на крюки, а лучше уложить на решетки, чтобы во время приготовления мясо не упало на угли. Минусы горячего копчения в том, что часть полезных веществ из продуктов улетучивается, да и сроки хранения их меньше, чем после холодной обработки.

Коптильня из газового баллона горячего копчения

Подготовительные работы

На сегодняшний день во многих крупных строительных магазинах можно легко купить уже готовую коптильню, но ее стоимость иногда бывает чересчур высокой. Гораздо дешевле сделать коптильню своими руками из подручных материалов, например, как в нашем случае из газового баллона. Качество продуктов, приготовленных в ней, также будет высоким.

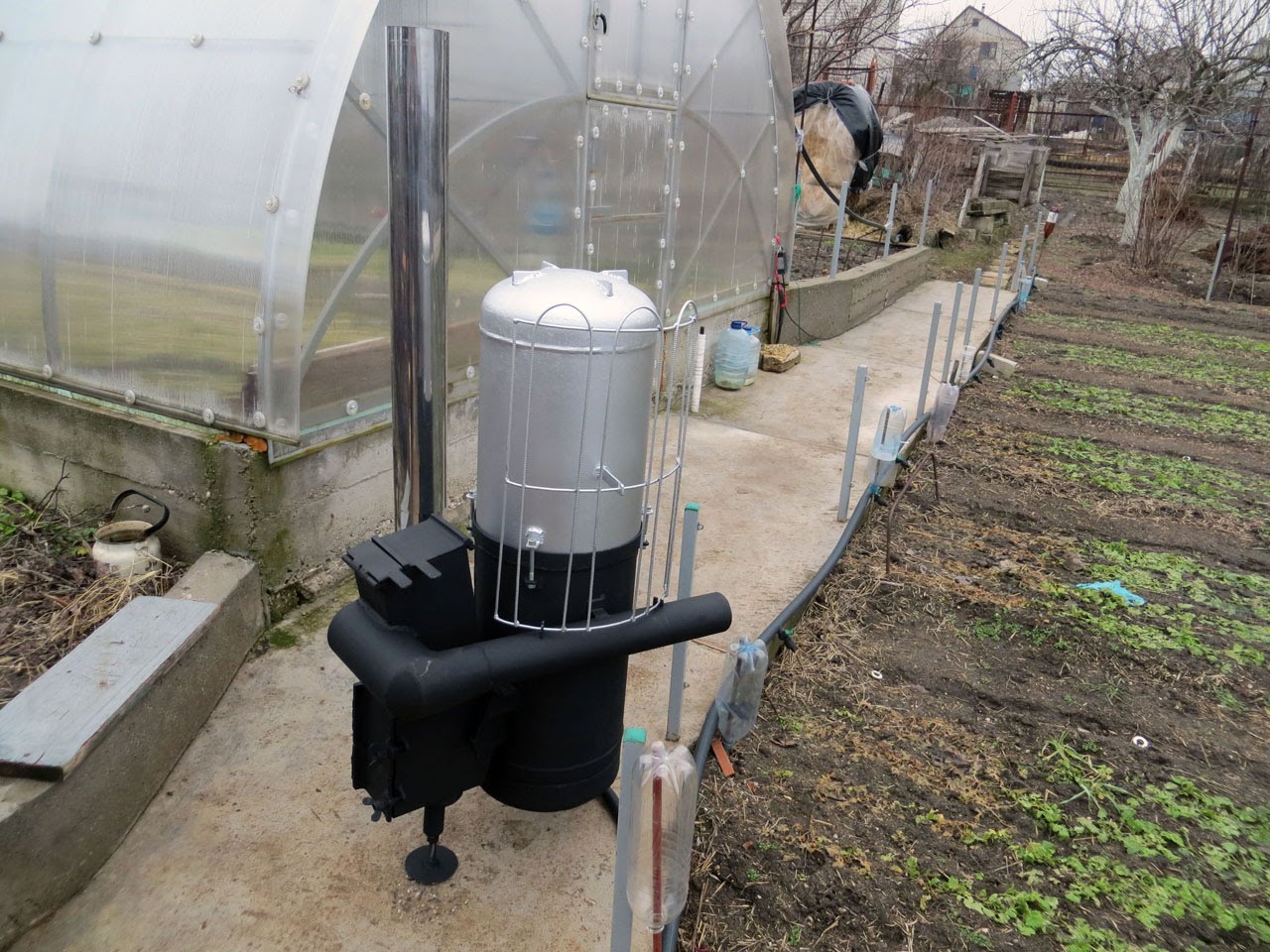

Коптильня из газовых баллонов

Для изготовления коптильни, как на фото, потребуется газовый баллон АГ-50. Его емкость должна составлять более 50 л.

Все подготовительные работы можно объединить в три этапа:

  1. Удалить из баллона остатки газа. Откройте вентиль, переверните баллон верх дном и выпустите газ. На клапан его выхода нанесите мыльную пену, сделанную из средства для мытья посуды. Так осуществляется проверка наличия газа в баллоне. Если мыло пениться, то газ в баллоне еще есть. Все работы с баллоном следует выполнять вдалеке от открытого огня и людей.

    Работать с баллоном можно только после того, как из него полностью удален газ

  2. Баллон хорошо промыть водой для удаления всех остатков газа и осадка от него. Ножовкой спилите горловину на баллоне. Для предотвращения возгорания от чрезмерного нагревания металла, место спила регулярно поливайте холодной водой.
  3. Полностью заполнить баллон водой. При помощи шланга залейте воду в образовавшееся отверстие. В процессе заполнения, баллон следует периодически встряхивать. После этого воду слейте. Делайте это вдалеке от дома, так как жидкость имеет сильный запах метана.

Внимание! Не пренебрегайте личной безопасностью – запрещается резать или сваривать баллон без предварительной его очистки от остатков газа и других веществ. Все работы проводите только после полного выхода газа.

Вырезаем крышку коптильни

После полной очистки баллон становится безопасным. Теперь его можно разрезать. Положите баллон набок и сделайте метки мелом там, где должны быть дверцы. При помощи болгарки в баллоне вырежьте отверстие, оставив только в целости те места, где должны быть петли

Обратите внимание, что боковые части (кольца) должны оставаться нетронутыми. Немного ускорить процесс можно за счет использования различных резаков по металлу

Разрезать баллон можно болгаркой

Теперь следует прикрепить к дверце петли. Использовать можно любые дверные железные петли. В качестве крепления к ним вполне сгодятся обычные болты. Но надежнее будет петли приварить сварочным аппаратом. После этого дверь окончательно выпилить и зачистить все острые края. С внешней стороны дверцы приделать ручку. Для большего удобства ручку обтягивают огнеупорным не нагревающимся материалом. Купить его можно в хозяйственном магазине.

Как сделать коптильню из газового баллона?

Коптильня из газового баллона чертежи

Начинаем сборку самодельной коптильни из газового баллона с формирования проекта установки. В самом начале необходимо найти пригодные чертежи, так как будет трудно всецело собрать их своими силами. Дальше необходимо оглядеть баллон со всех сторон. Ежели он всецело заржавевший снутри, то не годится для коптильни. Отлично будет, если имеется в наличии баллон, в котором присутствует немного газа, так как он наверняка в рабочем состоянии и очень хорошо подойдёт.

Чтобы соорудить механизм для копчения своими руками из баллона, поначалу будет нужно потрудиться над данной емкостью.

Берите газовый баллон, который не поржавел и пребывает в превосходном состоянии. Найти их не проблема. Вместимость баллона должна равняться от 50 л.

Выпустите газ. Пусть газ был всецело использован, и плита уже не функционировала, небольшие остатки там есть. Для этого отвинтите клапан, зафиксируйте баллон вверх дном.

Газ обязан выйти.

На клапан нанесите пену из средства для мытья посуды. Так вы удостоверитесь, что газ всецело вышел. Если пузырьки видны, газ еще не стравился полностью.

Удалив остатки газа, аккуратно помойте баллон чистой водой. В глубине есть различные осадки, частицы газа. Чтобы помыть емкость, отпилите проход. Обязательно мочите инструмент в холодной воде, так как завышенная температура может иметь своим следствием разрыв баллона.

Заполоните емкость водой через шланг. Потрясите ее, слейте воду. Операцию лучше повторить несколько раз, иначе при приготовлении будет распространяться неприятный запах, переходящий на продукты.

Последующий шаг — производство крышки. Закрывая такую крышку, вы превращаете баллон в коптильню, а при открытой крышке можно приготовить шашлык.

Произведите разметку на боковине емкости, по которой будет осуществляться вырезка болгаркой. Сохраните место для прикрепления петель крышки. Ни в коем случае не распиливайте боковые кольца баллона.

Теперь установите петли, зашлифуйте все срезанные участки, дабы не порезаться. Да и сама коптильня будет выглядеть привлекательнее.

На внешней стороне дверок установите ручки, которые не будут нагреваться.

Объедините дверцы с баллоном.

Просто лежать на земле коптильня не должна. Для нее устанавливают ножки или опирают на подставку.

Подставку и ножки можно собрать из сподручных материалов. Часто для коптильни берут старый стол, отрезают фрагмент столешницы.

В случае если вы желаете получить более элегантную установку своими руками, соберите столик из металлических профилей, новой столешницы.

Коптильня должна твердо опираться, не пошатываться при копчении.

Трудно вообразить себе коптильню или сочетанную коптильню-мангал без дымохода и топки. Здесь прослеживается главное отличие между холодным и горячим методом копчения.

  • Дымоход объединяется особым железным коленом-трубой через удаленную горловину. Высота дымохода находится в зависимости от габаритов конструкции, но лучше делать его выше своего роста. Таким образом тяга окажется эффективнее, и вы не будете мучиться от идущего в глаза дыма при приготовлении продуктов;
  • Непременно учтите заслонку на трубе, которая даст возможность проверять количество выходного дыма;
  • Ежели говорить про топку, то ее можно сварить из листов металла толщиной 4 мм, или брать газовый баллон маленького размера;
  • Коптильню и топку объединяют с противолежащей от горловины стороной, где в свою очередь проделывается отверстие. Оно дает возможность соединить установку и гарантировать приток дыма из топки;
  • Между топкой и коптильней ставится колосник, иначе открытый огонь не даст возможность должным образом приготовить продукты;

  • Длина трубы от коптильни до топки конкретно влияет на то, какой тип копчения вы получите. Кое-кто мастерит своими руками 2 съемные системы. По принципу конструктора, они обмениваются местами, если хочется приготовить рыбу, мясо, овощи холодного или горячего копчения;
  • Удаленная на некоторое количество метров от коптильни топка даст возможность готовить продукты методом холодного копчения. При поступлении дыма по трубе, он будет охлаждаться до 20-25 град;
  • Снизу коптильни поставьте лист металла, обверните его в крепкую фольгу. Эта система даст возможность собирать жир. Сменять фольгу рекомендовано после каждого приготовления, чтобы негодный жир не попортил вкус новой партии вкусняшек;
  • В случае если коптильня неподвижная, есть смысл в дополнение к этому сконструировать столик, где вы сможете подготавливать продукты к процедуре копчения.

Виды коптилок из газового баллона

Мангал коптильня казан из газового баллона

В зависимости от объема (вернее – литровой вместительности донора), мангал из баллона бывает передвижным или стационарным. Вместимость до 50 л довольно малогабаритна, и его можно взять с собой на пикник (имея личное авто, естественно).

Подобный вариант производится без дополнительных устройств – крышки, дымохода, колосников для котелка. Достаточно соорудить более-менее крепкие ножки, и можно помещать систему в автобагажник.

Ежели баллон значительно больше – 80-100 л, из такой заготовки можно сделать настоящий кухонный комбайн. Отсек для шашлыка или барбекю, колосники для кастрюли и сковородки, и в том числе и духовка вместится в 1 корпусе. Для увеличения эффективности горения сооружается дымоход.

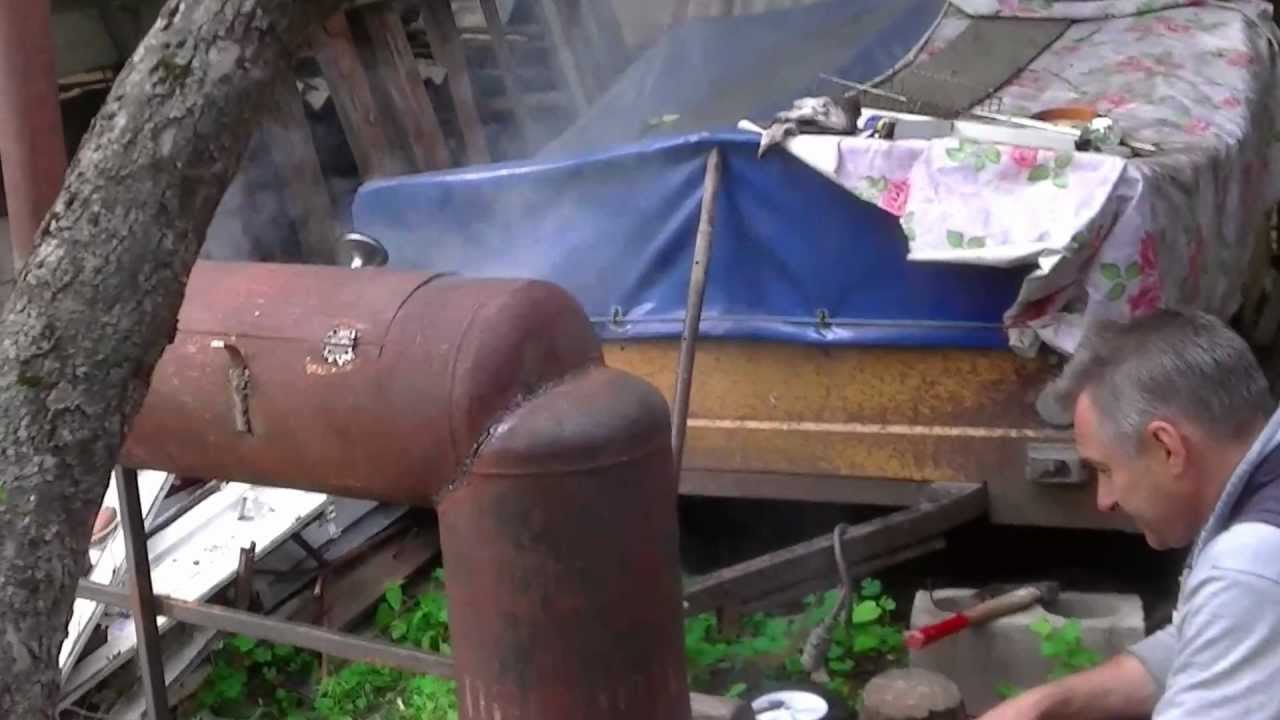

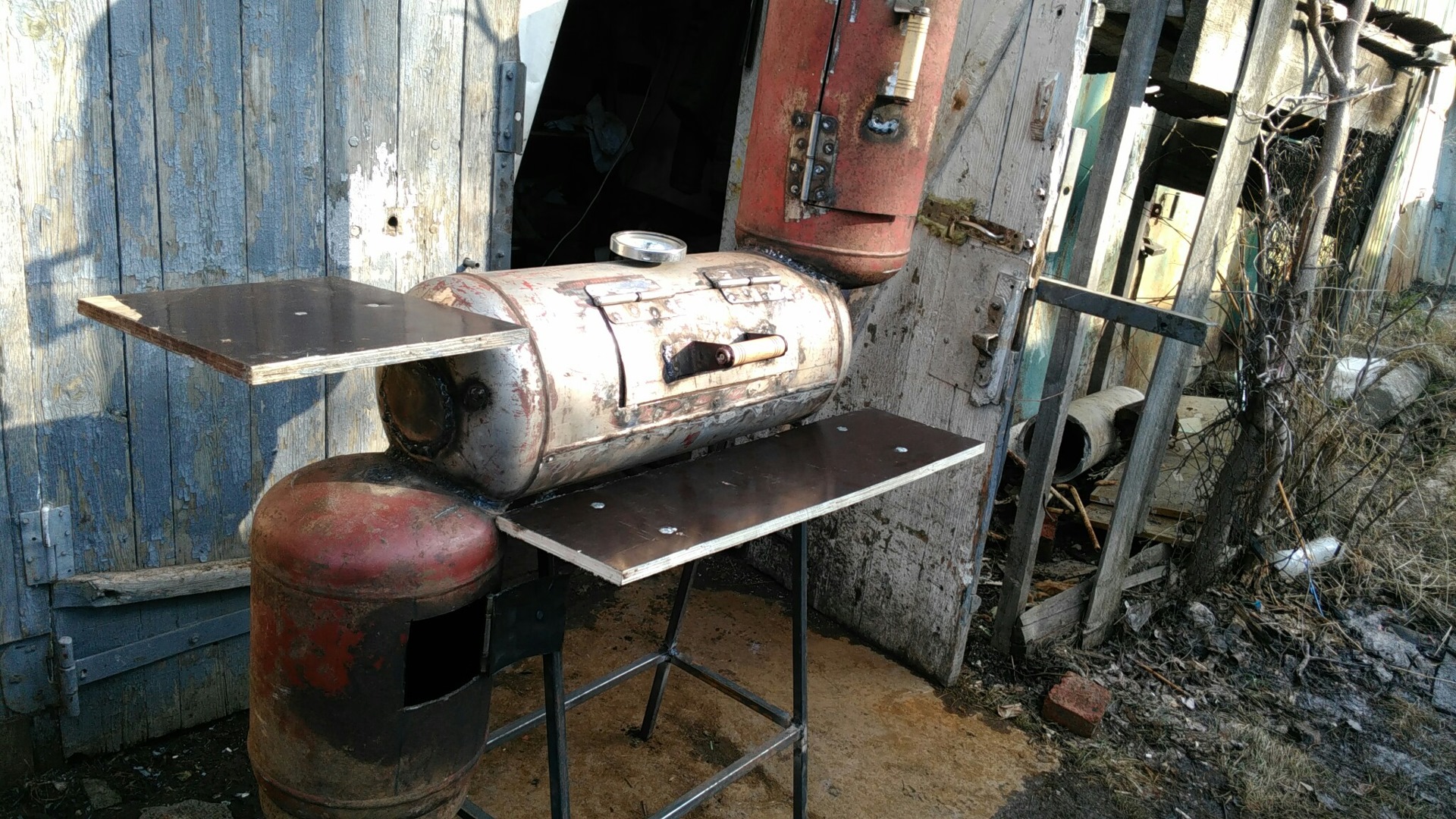

Коптильня из двух газовых баллонов

Имея 2 и более баллона различного размера, можно просто собрать капитальный поварской цех. Многофункциональный узкий очаг для приготовления еды дополнительно оснащается полноценной коптильней. Вместе с тем такого рода установка подвижной быть не способна, и ставится или на даче, или в собственном подворье.

Форма изделия и сплав, из которого производят баллоны – дают возможность свободно формировать разные конструкции и отлично поддается отделке.

Каким образом из 2-ух старенькых газовых баллонов изготовить коптильню?

  • Сперва с баллонов убрали вентили, которые не откручивались.
  • Потом баллоны были заполнены водой, которая провела в них день.
  • Мангал-коптильня состоит из дымогенератора и конкретно мангала. Генератор дыма представляет собой усеченный в виде 50-сантиметровой колбы баллон.
  • В верхней области колбы проделываем устье для поддува и крышку.
  • То же самое делаем и в главном баллоне.
  • Дальше хватаем уголок и буравим в нем дыры, он станет колосником.
  • В самом мангале мастерим пропилы с одного края и щели с противоположной стороны. Это нужно для монтирования вертелов.

Заслонка для поддува

  • Впоследствии за дело берется сварочник. Он подваривает петли, уголки и отделенную крышку в дымогенератор.
  • Подготавливаем мангал для соединения с генератором и дымовытяжный трубой.
  • Стыкуем (качество сваривания может оставлять желать лучшего, однако чтобы справиться с такой работой, сварщик совсем не должен быть мастером).
  • Дальше прикрепляем сваркой ручки и ножки.
  • В данный момент остается привести мангал в нормальный вид. Для этого кропотливо его зачищаем металлической щеткой, разравниваем соединения шлифовальной машиной, обезжириваем и укрываем теплоустойчивой краской.

Для копчения в дымогенераторе разводятся угли, на них устанавливается железная чашка с увлажненной щепкой. На сетку в мангал кладется продукт. Щепа греется, начинает дымиться и коптить продукт. Створками контролируем ход копчения (силу тления, интенсивность дыма и. т. д).

Инструкция по изготовлению коптильни своими руками

На этапе подготовки баллона в него заливают воду, после чего отверстие плотно закрывают, вбивая в него брусок. В этом состоянии и производят распиловку металла. Вода в емкости предотвращает случайное возгорание. Для выполнения задачи используют болгарку с диском по металлу толщиной 2,5—3 мм.

Важно! При распиловке баллона с водой нужно подставить под него любую подходящую емкость, в которую будет сливаться жидкость при выполнении первого реза. После получения нужного отверстия сливают всю воду

Для устройства коптильни понадобятся:

  1. Две дверные петли, с помощью которых будет закрываться и открываться дверца.
  2. Ручка для дверцы.
  3. Колено.
  4. Трубы.
  5. Решетка.
  6. Крючки для подвешивания продуктов.

Этапы работ

Шаг 1. Спиливают верхнюю часть горловины с краном.

Шаг 2. Сливают воду.

Шаг 3. Отпиливают заднее кольцо, которое было нужно для устойчивости баллона в вертикальном положении. Как правило, это кольцо приварено не по всей окружности емкости, а в нескольких местах. Нужно найти их и распилить.

Шаг 4. На каждом баллоне имеется линия шва, который проходит вдоль него, от нижней части к верхней. Этот шов послужит ориентиром для выполнения разметки. Алгоритм действий:

  • берут рулетку, отмеряют от линии шва 24 см;
  • ставят отметку маркером или простым карандашом;
  • находят точку на противоположном конце баллона, проводят между ними ровную линию;
  • отступают по 3 см от каждого шва, проходящего по окружности баллона по направлению к его центральной части, и проводят линии (должны получиться два «кольца», по одному в верхней и нижней части).

Шаг 5. Делают прямой рез вдоль той линии, которая проходит по всей длине баллона, но начинается и заканчивается у прочерченных ранее окружностей рядом с горловиной и дном (т.е. не доходит до швов).

Шаг 6. По обеим сторонам от реза крепят дверные петли так, чтобы они работали на открытие-закрытие.

Шаг 7. Отмеряют рулеткой от линии реза желаемую ширину дверцы. Проводят линию.

Шаг 8. Делают пропилы вдоль этой линии и по боковым линиям вдоль окружности, но немного не допиливают дверцу, чтобы она пока находилась в зафиксированном на баллоне положении.

Шаг 9. Приваривают к дверце ручку.

Шаг 10. Завершают распиливание дверцы и открывают ее.

Шаг 11. Чтобы в процессе эксплуатации коптильни дверцу не повело, с внутренней стороны к ней приваривают два металлических прутка, расположенных по ее ширине.

Шаг 12. К отверстию в горловине емкости, образовавшемуся после спиливания крана, приваривают колено из трубы, сечение которой соответствует диаметру отверстия. В это колено будет устанавливаться труба дымохода, в верхней части которой крепят заслонку. С ее помощью регулируют выход дыма.

Шаг 13. На дне баллона вырезают окружность, к которой приваривают трубу, идущую от топки.

Шаг 14. Сооружают топку, выбрав любой из предложенных выше способов.

Шаг 15. Собирают все узлы коптильни в единую конструкцию.

Как самому сделать топку из баллона?

Если в наличии имеется второй баллон, можно сделать из него экономичную и долговечную топку.

Правила подготовки и распиловки емкости те же самые. В топке нужно сделать две дверцы: одну для поддувала, вторую (расположенную выше первой на 7—10 см) — для закладки опилок.

Отверстие для дымохода выпиливают рядом с горловиной баллона. Размер 7х10 см.

Отпиленную пластину прикладывают к нижней части коптильни, обводят маркером и вырезают болгаркой. Соединяют два отверстия (на топке и на коптильне), приварив к ним металлическую трубу.

Можно выбрать и другой способ: приварить топку непосредственно к коптильне. Но в этом случае нужно будет делать заслонку, иначе в камеру будет проникать не только дым, но и открытый огонь.

Коптильня из газового баллона своими руками: выбор способа копчения

Перед тем как сделать коптильню с газового баллона своими руками, следует выбрать тип копчения, к которому она будет приспособлена. От этого зависят нюансы конструкции и принцип ее функционирования.

Отличия горячей и холодной коптильни

Приготовление горячим методом предполагает воздействие на продукты дыма температурой от 40 до 120°С. Это означает, что источник огня будет располагаться в непосредственной близости к пище, а выработаны дым без охлаждения попадает в камеру. Продукты в таком случае готовятся быстро, до часа, и сразу готовы к употреблению. Вкусовые качества на высоте: продукты получаются сочными и нежными. Мясо и рыба обладают приятным ароматом и красивым золотистым оттенком.

Принцип действия холодной коптильни отличается тем, что дыму требуется охлаждение. До попадания в камеру с продуктами он проходит по дымоходу, где доходит до необходимой температуры, ниже 40°С. Копчености, приготовленные таким способом, подлежат длительному хранению, при этом вкус и запах их не хуже, чем при горячем копчении.

Выбираем холодное копчение

Это связано с периодом хранения продуктов. Продолжительное копчение позволяет устранить патогенные микроорганизмы, благодаря чему пища долго не портится. Вкусовые качества со временем не меняются, а наоборот, становятся ярче.

Принцип работы коптильни из баллона

Конструкция коптильни холодного типа проста. Основные ее части:

  • топка;
  • камера копчения;
  • дымовод.

Каждый из элементов имеет дополнительные компоненты, улучшающие и упрощающие приготовление. В результате горения древесины вырабатывается дым, который под воздействием естественной тяги поступает в дымовод, где происходит охлаждение. Затем по этой трубе дым попадает в камеру с продуктами и окутывает их. Так и происходит копчение.

Как изготовить коптильню

Создание самодельного агрегата для копчения трудоемкий процесс, но при наличии минимальных навыков справиться с ним можно за 3-4 часа. Коптильня холодного копчения может быть скомбинирована с мангалом, барбекю и горячей коптилкой, но в таком случае затраты и сложность процедуры сборки повышаются.

Схема и чертежи для изготовления

Прежде чем сделать коптильню из газового баллона, необходимо составить проект и детальную схему, в которой будут отображены основные составляющие, их размеры и расположение.

Схема коптильни из газового баллона

Этот проект поможет подобрать нужные компоненты подходящего размера в требуемом количестве.

Какие потребуются инструменты

Для подготовки деталей, а также сборки аппарата потребуется следующий набор приспособлений:

  • сварочный аппарат;
  • болгарка;
  • дрель со сверлами разного диаметра;
  • гаечный ключ;
  • болты и гайки.

Из материалов, кроме газовых баллонов, необходимы металлические уголки, трубы, а также ручки. Для наполнения потребуются решетки и металлические листы, из которых будут изготовлены поддоны.

Как правильно подготовить газовый баллон для резки

Важным считается подготовительный этап, так как от него зависит не только эффективность конструкции, но и безопасность жизни мастера при сборке и эксплуатации.

Какие баллоны подойдут для обработки

Коптильня из газового баллона своими руками может изготавливаться из емкостей различного объема, от 20 до 50 л. Слишком маленький агрегат невыгодный с финансовой точки зрения, так как в него поместиться мало продуктов. Оптимальной считается емкость в 50 л. Баллон меньшего объема может применяться в качестве топки, но в таком случае потребуется частая дозагрузка топлива.

Следует использовать емкости, которые не слишком повреждены коррозией, так как испорченный баллон прослужит недолго. Лучше, если в нем имеются остатки газа. Это свидетельство того, что он в рабочем состоянии.

Очистка баллона

Выбор газового баллона

Для устройства универсальной и высокопроизводительной коптильни понадобится пустой газовый баллон среднего размера.

Наиболее часто в этих целях используют изделия «АГ-50» объемом 50 л. Это во всех отношениях отличный выбор:

толстые металлические стенки будут долго удерживать тепло;
обтекаемая форма способствует лучшей циркуляции дыма;
внушительный вес обеспечивает устойчивость (на подставке).

Важно! Даже в пустом баллоне всегда остается конденсат, который нужно слить. Эта жидкость имеет неприятный и въедливый запах, трудно выветривающийся с любых поверхностей, поэтому сливать ее нужно подальше от жилых строений, в какую-нибудь емкость, закрывающуюся крышкой

Подготовка баллона к эксплуатации в качестве мангала-коптильни

Чтобы подготовить баллон, требуется открыть вентиль и выпустить весь оставшийся газ. Затем вентиль спиливают — не торопясь, используя ножовку по металлу. Во избежание перегрева периодически поливают место реза холодной водой. Из баллона сливают жидкость.

Если она вытекает неохотно, для ускорения процесса рядом с горловиной высверливают отверстие диаметром 2—4 мм. Далее с помощью шланга в емкость заливают воду и оставляют отстаиваться на сутки. На следующий день отверстие в баллоне плотно закрывают, вбивая в него деревянный брусочек.

Начиная с этого момента можно приступать к работам, которые необходимы для получения желаемого варианта коптильни.
