Схема имитатора полицейской крякалки на одной микросхеме (к176ла7, irf610)

Монтаж

Печатная плата для устройства не разрабатывалась — в авторском варианте основой для всех деталей, кроме микросхемы, послужил обрезок фольгированного стеклотекстолита размером ~ 10×45 мм, с вытравленными на нем контактными площадками (если нет желания травить, то можно просто вырезать их скальпелем или бормашинкой).

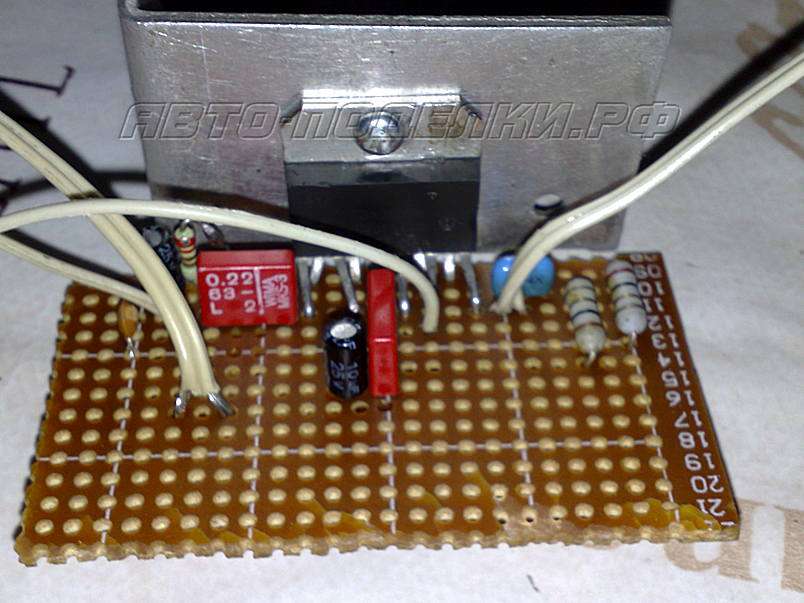

Затем к этой импровизированной платке я подпаял микросхему — обычными монтажными проводниками, на которых она и держится (также возможно собрать устройство и на готовой макетной плате — «решете»). После испытания конструкции для нее был изготовлен корпус длинной около 45 мм, вырезанный из пластикового кабель-канала 40×40 мм.

Крышку канала сделал длиннее его П-образной части на 20 мм, чтобы в образовавшемся припуске просверлить отверстие под болт крепления. В результате получилась вполне приличная коробочка с «ушком» — наподобие «девяточного» реле, только немного крупнее.

Для герметизации корпуса была предпринята весьма опрометчивая попытка залить его разогретым на паяльной лампе битумом, отчего схемка благополучно отправилась в свой «электронный рай» (не повторяйте моих ошибок!).

Второму экземпляру повезло больше — его корпус решено было заполнить прозрачным строительным силиконом (который продается в больших шприцах — «пистолетах»), и «пациент» мужественно вытерпел данную «экзекуцию».

Правда, у силикона есть один существенный недостаток — в относительно большом объеме корпуса он застывает крайне медленно, даже если «сушить» его на батарее; поэтому полной полимеризации такой герметик достигнет только через несколько недель.
