Вязка арматуры под фундамент: как сделать своими руками

Содержание

Чем вязать арматуру

Для начала необходимо определиться с материалом для вязания. Для этого можно использовать один из трех вариантов:

вязальная проволока;
пластиковый хомут;
пластиковый хомут с металлическим сердечником.

Первый вариант, с вязальной проволокой, самый распространенный и проверенный временем. Именно он используется чаще всего. Вариант с пластиковыми хомутами конечно удобнее, работа идет быстрее и не требуется наличие дополнительных инструментов. Однако, тут есть небольшой недостаток – прутья арматуры плохо фиксируются и могут сдвигаться при заливке бетона.

Видео: Как вязать и устанавливать арматуру

Но если заливку проводить аккуратно, то после того как бетон схватится, они не уступают по прочности проволоке. Хомуты с металлической сердцевиной это комбинированная версия двух предыдущих вариантов, соединившая в себе их преимущества.

После того, как определились с материалом для вязания, можно двигаться дальше.

Особенности процесса

Вязальная проволока используется для соединения скрещенных прутьев. Ее концы потом необходимо скручивать посредством плоскогубцев, что позволяет стянуть соединение. Обычно для одной стяжки требуется отрезок проволоки, длина которого составляет примерно 20 сантиметров, сложенный вдвое. Крючок для вязки арматуры существенно упрощает процесс. Он может быть простым или винтообразным. Вязание арматуры производится посредством складывания проволоки вдвое, после чего петлю надевают на крючок. При этом незатянутые концы оборачиваются вокруг соединения прутьев, после чего раскладываются в приспособление.

Зачем вязать, если есть сварочный аппарат?

Типы крючков для вязки

Процесс связывания предусматривает использование тонкой стальной проволоки, нарезанной на куски, чтобы надёжно зафиксировать места пересечений арматурных полос. Сегодня производители предлагают три вида готовых вязальных крючков для выполнения армопоясов: ручной, винтовой и механический.

Ручной крючок

Самый простой крючок состоит из рукоятки, к которой прикреплен металлический стержень с загибом на конце. С помощью него легко захватывается вязальная проволока. Стержень крючка прокручивается вокруг своей оси, таким образом создаются узлы, скрепляющие каркас арматуры.

Полуавтоматический крючок

Этот инструмент также состоит из ручки и стержня. В отличие от ручного, винтовой оснащен крючком в форме сверла. При поступательных движениях рукоятки оно вкручивается в неё, одновременно затягивая проволоку в узел. Чтобы сделать качественную скрутку мастеру потребуется два-три движения. Это позволяет выполнить работы по армированию полуавтоматическим крючком в более короткие сроки.

Механический

Их ещё называют крючок пистолет. Это полностью автоматический инструмент. Благодаря использованию такого высококлассного инструмента вязка арматуры производится максимально быстро и позволяет исключить большие энергозатраты мастера.

Купить или сделать крючок?

Приобретать автоматический крючок для домашнего использования не имеет смысла. Стоит он дорого и рассчитан на большие объемы проволоки.

https://youtube.com/watch?v=MVyXEjdBNkk

Виды крючков

Разновидности крюков для вязания арматуры:

инструменты, имеющие простое устройство;
винтовые устройства;
специальные пистолеты, которые не совсем относятся к крючкам.

Простые крючки

Это наипростейшее изделие для вязания, состоящее из металлического стержня с крюком на конце. Такая конструкция обеспечивает легкий захват петли. Сам стержень выгнутый, что в сочетании со встроенным в рукоять подшипником дает высокую скорость вращения устройства. За счет этого петля туго затягивается, фиксируя таким образом элементы.

Винтовой крючок для вязки арматуры представлен в виде механизированного варианта простого крюка. Суть работы та же самая: петля затягивается за счет оборотов крюка-наконечника. Разница состоит в том, что вращательное движение обеспечивает поступательная сила инструмента, которую в свою очередь передает червячная передача. Механизированный крючок дает более высокую скорость вязания, но и стоит он намного дороже. Покупка инструмента целесообразна в том случае, если планируется большой объем работ.

Винтовой крючок и принцип его действия

Пистолет для вязания арматуры

При возведении крупных монолитных объектов объемы вязания настолько большие, что лучше сразу купить пистолет для связывания. Устройство полностью автоматизирует процесс: пистолет заранее заправляется мотком проволоки для связки арматуры. при совмещении элементов инструмент наматывает проволоку, туго утягивает и закручивает петлю. После этого отрезаются излишки.

Вязка арматуры с помощью данной техники предполагает больший расход проволоки, зато все натяжения выполняются равномерно. Пистолет обеспечивает высокую скорость вязания: намного выше, чем при вязке простым или винтовым крючком. Это дорогостоящее приспособление, поэтому его приобретают, только если предполагается строительство крупного объекта.

Пистолеты для вязки арматуры

Технология вязания крючком

Технология вязки очень проста и практически не зависит от вида вязального крючка, потому что в любом случае, вязальная проволока затягивается одинаково, меняется только сам процесс закрутки.

Если кому интересно узнать подробнее о вязке арматуры для фундамента, почитайте одну из предыдущих моих статей, там очень подробно описано, как вязать арматуру для фундамента, как правильно применить для этого крючок. Так же там описаны схемы вязки различных арматурных каркасов.

Вязальная проволока нарезается кусочками около 30 – 40 см. Какой кусок вам необходим, полностью зависит от диаметра арматуры. Прежде чем нарезать куски, советую отрезать несколько пробников и выбрать подходящую длину.

После того, как проволока готова – складываем один отрезок в двое и оборачиваем вокруг узла, который необходимо связать.
После этого продеваем крючок в петлю и, зацепив крючком другой конец проволоки начинаем вращать крючок для вязки, скручивая проволоку.
Несколько оборотов делаем быстро
Когда вязальная проволока почти затянута, необходимо замедлить темп и аккуратно подтягиваем, чтобы проволока не лопнула.
Вытаскиваем крючок из петли и проверяем надежность узла.

Надежность узла необходимо проверять не силой натяжки проволоки, а подергивая один прут арматуры относительно другого, если узел надежен, то арматура «гулять» не должна.

Выбор крючка для вязки

Какой крючок выбрать и использовать для постройки дома?

На этот вопрос сможете ответить только Вы сами. Кому-то не хочется вообще «заморачиваться» с крючками, потому что из-за пары десятков узлов сооружать своими руками, а тем более тратиться финансово не имеет смысла. Другое дело, если узлов много, например, фундамент частного дома, тогда уже необходимо решать, если финансы позволяют, то можно потратиться и купить готовый крючок, если каждая копейка на счету, то можно сделать его самому.

Использовать полностью автоматическое и не очень дешевое приспособления для вязки арматуры — пистолет, я считаю, можно только в том случае, если это будет не накладно для бюджета и в тоже время очень большое количество связей необходимо связать за короткое время. Так же он подойдет для тех кто занимается этим профессионально.

Профессиональный крючок для арматуры – используем пистолет

Вязальный пистолет является профессиональным инструментом

Преимущества профессионального устройства:

нет необходимости предварительно разрезать проволоку на заготовки;
проволока автоматически подается с рабочего барабана;
достигается экономия материала за счет отсутствия проволочных отходов;
увеличенная производительность пистолета;
повышенное усилие петлевой затяжки;
возможность регулировки силы скручивания и длины проволоки.

Среди основных достоинств необходимо отметить возможность автономного функционирования от аккумулятора, а также применение специального удлинителя, который позволяет выполнять работы стоя, не нагибая туловища. Конструкция устройства позволяет держать его в одной руке, а в это время второй – поддерживать стальные стержни без помощи подсобников. Продолжительность затяжки стыка не превышает одну секунду. Это очень удобно при выполнении работ в промышленных масштабах.

Одновременно с преимуществами имеются и слабые стороны:

довольно высокая цена профессионального пистолета;
повышенные затраты на приобретение специальной проволоки;
неудобство использования в условиях ограниченного пространства;
необходимость обучения вязальщиков приемам работы с инструментом.

Важно приобретать расходные материалы, соответствующие по размеру сечения и жесткости характеристикам пистолета. Иначе возможна поломка оборудования. Пистолетом пользуются профессионалы при сборке каркасов крупных фундаментов

И вместе с тем в определенных местах решетки крепление можно осуществить только с использованием ручного инструмента

Пистолетом пользуются профессионалы при сборке каркасов крупных фундаментов. И вместе с тем в определенных местах решетки крепление можно осуществить только с использованием ручного инструмента.

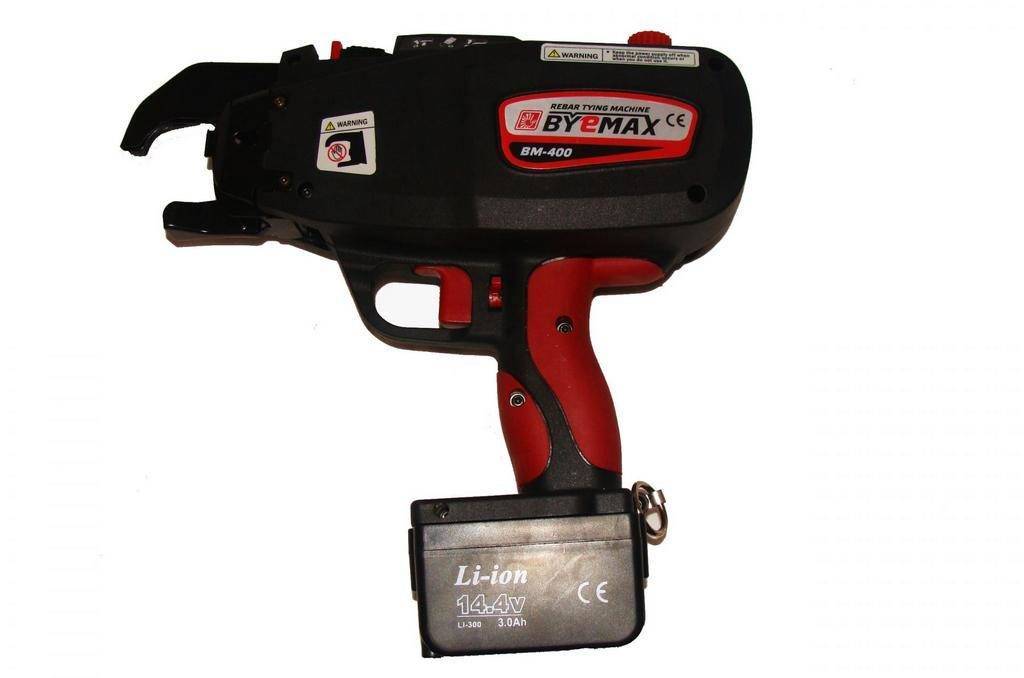

Вязальный пистолет BM-400

Виды инструментов для вязания арматуры

Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.

На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Ручной

Фото покупного крючка. Ручка вращается свободно.

Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Самодельный

Фото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.

Для того, чтобы изготовить крючок, необходимо:

Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
Конец стержня согнуть дугообразно.
Перед работой заточить острый край электрода при помощи напильника или точила.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.

Виды инструментов для вязания арматуры

Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит. Умелому монтажнику будет достаточно обычного крюка для вязания арматуры

Вязальные крюки бывают трех видов

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры. Вязальные крюки бывают трех видов.

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

Полуавтоматические

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
стоимость аппарата очень высокая;
использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Чтобы самостоятельно изготовить крючок для вязки арматуры, потребуются следующие инструменты и материалы:

электрод диаметром 4 мм или стальной пруток, толщиной 4 мм;
отрезок шланга или готовая рукоятка от другого инструмента;
точильный станок;
тиски.

Подготавливать чертеж для слесаря не нужно, т.к. конструкция ручного крючка довольно простая, его изготовит любой работник сам.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно. На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Предлагаем ознакомиться: Скважина в бане зимой

Ручной

Фото покупного крючка. Ручка вращается свободно.Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм. Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Механический

Принцип действия.

Как самостоятельно изготовить крючок

Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

Схема крючка

Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

Проволока для крючка

Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

Брусок с отверстием

Шаг 1. Разметьте проволоку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для свободного вращения), место первого изгиба, через 5 см место второго изгиба, и участок загиба под крючок.

Разметка

Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки, то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла, цементит переходит в феррит, он становится мягким.

Шаг 2. На наждачном станке или болгаркой заточите острие крючка под конус.

Заточка конца проволоки

Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

Заточенная проволока

Шаг 3. Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. Привынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

Изгиб кончика проволоки

Шаг 4. Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону. Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

Изгиб проволоки

Шаг 5. По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

Продолжение процесса гибки

Шаг 6. Вставьте в тиски готовое изделие и выровняйте его таким способом, чтобы все участки и колена располагались на одной линии.

Изогнутая заготовка крючка

Шаг 7. Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки

Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл

Упорная гайкаПриваривание гайки

Шаг 8. Вставьте на место ручку и приварите вторую шайбу, она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

Шаг 9. Проверьте работоспособности крючка.

Готовый крючок

Если обнаружилисьпроблемы, то их надо исправить.

Изделие плохоповорачиваетсявокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние между точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

Как вязать углы арматуры фундамента

Вязка углов – отдельный вопрос, поскольку на них приходится львиная доля нагрузки. К тому же, углы бывают прямыми, острыми и тупыми. От конфигурации зависит приемлемый способ вязки. Тупые соединения делают жесткими, внахлест.

Правильная вязка углов фундамента

Он производится за счет сгиба одного из свободных концов арматуры. После, внутренний горизонтальный прут крепится к такому же внешнему. К полученной связке присоединяют внутренний горизонтальный прут.

Крепят лапкой. По длине она равна 35-50-ти диаметрам продольной арматуры. Что касается шага меж угловыми поперечными прутами и вертикальными, он равен 3/8 высоты фундамента.

Углы примыканий в фундаменте скрепляют П- или Г-образными хомутами. 90-градусные сочленения прутов арматуры, обычно, фиксируют анкерными элементами Г-образной формы. Почти всегда процесс состоит из 5-6-ти шагов. Освоить их, значит обеспечить дому светлое, то есть крепкое будущее.

Виды инструментов для вязания арматуры

Ручной

Фото покупного крючка. Ручка вращается свободно.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

Механический

Принцип действия.

Самодельный

Фото: крюк из проволоки диаметром 3-4 мм.

Для того, чтобы изготовить крючок, необходимо:

Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
Конец стержня согнуть дугообразно.
Перед работой заточить острый край электрода при помощи напильника или точила.

Технология вязки

Существуют несколько видов вязки:

двойная;
угловая;
двухрядная;
крестовая;
«мертвый узел».

Процесс вязки не зависит от вида используемого крючка, будь то самодельное приспособление или инструмент фабричного производства. Перед применением ручных и полуавтоматических устройств необходимо нарезать проволоку для вязки.

Перед проведением работ рекомендуется нарезать несколько образцов проволочного материала для пробного скручивания. Далее, следуя инструкции, произвести вязку арматурного каркаса.

Сложить отрезок проволоки вдвое и обернуть вокруг узла, который требует вязки.
Продеть крючок в полученную петлю, зацепить противоположный конец проволоки и начать вращение инструментом для скручивания.
Первые несколько оборотов производятся достаточно быстро. На последнем этапе темп необходимо замедлить и аккуратно подтянуть крепление.
Вытащить инструмент из петли и проверить прочность узла.

Для проверки надежности крепления нужно пошевелить арматурной сеткой. Прутья каркаса должны крепко и неподвижно располагаться относительно друг друга.

Процесс вязки проволоки с использованием винтового крючка выглядит практически также с учетом нюанса устройства инструмента. Проволоку для связки складывают пополам и устанавливают на месте крепления арматуры. Затем кончики проволоки сгибают и укладывают на крючок.

Действие винтового инструмента не предусматривает проведения круговых оборотов кистью. Для работы необходимо натянуть рукоятку к себе, при этом смещение приводит к вращению стержня. Ручку отпускают и повторяют действие, количество которых зависит от требуемой жесткости.

Вязка мертвый узел

Связку, которую называют «мертвый узел» применяют для конструкций, состоящих из арматуры, прутов и хомутов.

Узел надежно и прочно фиксирует арматурный стержень в угол хомута. Вязку производят таким образом:

Кусок проволоки длиной около 20-40 см сгибают пополам.
Пропускают петлей вперед под низ стержня арматуры с левой стороны от хомута. При этом оставляют концы проволоки длиной примерно 2-4 см для закручивания узла.
Заводят проволоку поверх хомута, загибая под низ арматурного стержня.
Вязальный крючок просовывают в петлю и захватывают свободный конец проволочного материала.
Тянут крючок к себе, совершая несколько оборотов. Делают до тех пор, пока проволока полностью не зажмется.

Проверка вязки осуществляется путем расшатывания хомута рукой. Если хомут поддается, значит, узел выполнен неверно, или не до конца затянута проволока. При выполнении армирования сложных конструктивных элементов применяют комбинированное сочетание узлов. Сначала выполняется «мертвый узел», а затем два простых монтируются крест-накрест.
