Мансардная крыша

Содержание

Достоинства мансардной ломаной кровли

Рассматривая фото мансардных крыш частных домов в интернете, несложно убедиться, что самым распространенным вариантом является ломаная форма. Эта конструкция по праву считается оптимальным вариантом для создания комфортных чердачных помещений.

К очевидным преимуществам ломаных кровель с мансардой относятся:

  • высокая степень защиты от ветров, осадков;
  • возможность оформить комнаты с максимальной высотой потолков;
  • хороший естественный сход снежных масс;
  • простой монтаж.

Мансардная ломаная кровля

В помещении, которое образуется под ломаной крышей, можно рационально использовать большую часть площади, что сложно сделать под стандартной двухскатной крышей. Расход материалов на такую конструкцию увеличивается. Но такие затраты оправданы комфортностью чердачных помещений, высокой прочностью кровельной системы.

Мансардные крыши частных домов: виды, варианты, устройство

Задумываясь о строительстве собственного дома или даже дачи, хочется чтобы дом был красивым, непохожим на соседние, удобным и функциональным. Еще неплох бы, чтобы он был недорогим. Крыша мансардного типа позволяет решить почти все эти задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.

Комбинация скатов, направленных в разные стороны дает очень необычный эффект. Точно такой дом вы не назовете обычным

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей

Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами

Таблица. Основные детали системы стропил.

Элемент Описание
Мауэрлат Это брус (или доска), который фиксируется на верхней торцевой части несущей стены строения. На нем будут крепиться стропильные ноги. Он играет роль опоры и будет передавать всю нагрузку от кровли стенам здания.
Стойка Любая вертикально расположенная балка, которая выступает в роли опоры для стропильных ног.
Перекрытия Это ряд балок, уложенных горизонтально и формирующих пол мансардного этажа. Также они играют роль потолка первого этажа строения.
Ригель Эти балки располагаются горизонтально и являются дополнительными укрепляющими и опорными элементами для стропил. Также могут носить название «затяжки».
Стропила Также носят название «стропильные ноги». Именно они образуют каркас кровли и придают ей форму. Сверху на них будут крепиться влагозащитные материалы, обрешетка и кровельное покрытие.
Обрешетка Множество брусков или листы фанеры, которые крепятся на стропила. Именно на них непосредственно будет фиксироваться кровельный материал.
Подвеска Доска, которая помогает распределять нагрузку. Устанавливается под ригелем или затяжкой.
Кобылка Доска, которая формирует свес крыши, закрепляется в нижней части стропильной ноги.

Устройство стропильной системы

Мансарда с балконом

Если вы любитель шика и изысканности, тогда вариант пристройки балкона вам идеально подойдет. Это поспособствует притоку свежего воздуха в помещение, обеспечит естественную вентиляцию, а также предоставит шанс проникновению солнечных лучей прямо в комнату.

Необходимо не забывать о некоторых требованиях к мансарде:

  • Все используемые материалы для кровли обязанные быть не тяжелыми.
  • Внутренняя облицовка располагает облегченные профили (например, такие, как гипсокартон).
  • Теплоизоляционные материалы должны быть высшего качества.
  • Совершенная гидро- и пароизоляция.

Не стоит игнорировать эти несколько самых важных правил. Учитывая их, вы получите прекрасный дом, который будет служить вам многие десятилетия.

Двускатный вариант

Вариант мансардной крыши с балконом

Строительство крыши-мансарды

Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.

Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.

Установка стропил

Стропила опираются на коньковой брус

Стропильная система

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

Сборка элементов производится на земле

Нижний элемент конструкции разделен на две части

Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.

Крепится брусок 220 см

Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.

Элемент, обозначающий потолок комнаты

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.

Опора для стропил

Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.

Устанавливаются стропила

Формируется конек крыши

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

Установка готовой конструкции

Стропильная система собрана

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.

Стыки полос изоляционного материала проклеиваются скотчем

Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

Крепление материала к стропильной системе

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

Утепление крыши минеральной ватой

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

Фиксация гидроизоляционного материала

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.

Обшивка кровельного пирога плитами OSB

Вальмовые крыши фото конструкций интересного дизайна

Вальмовые крыши — это вид кровель, состоящих из четырех скатов и, в силу своих конструктивных особенностей, имеющих большую устойчивость к сильным порывам ветра. Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), благодаря которым форма становится более обтекаемой, а сама кровля прочной.

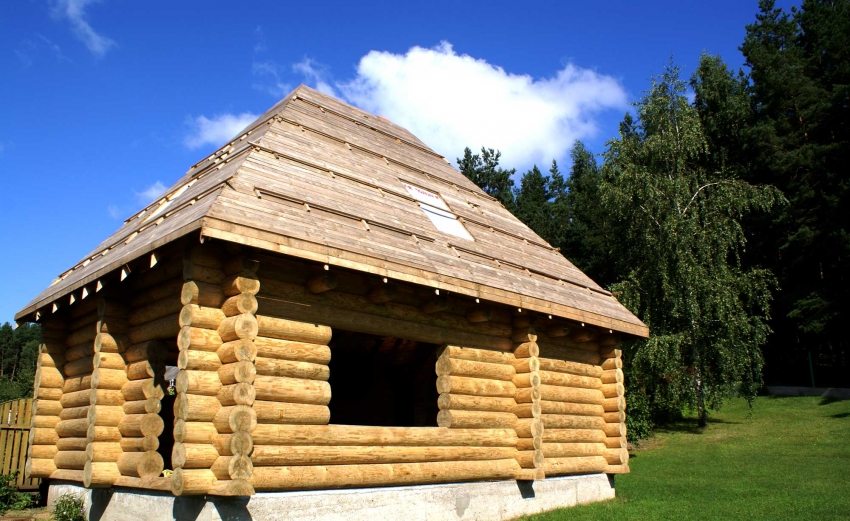

Деревянный дом с четырехскатной вальмовой кровлей

Отсутствие фронтонов делает высоту дома с вальмовой крышей визуально меньшей, однако в целом домостроение с такой кровлей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под кровлей используется для обустройства уютного мансардного помещения. Для освещения мансарды в крыше располагают полноценные оконные конструкции.

Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания кровли, в которой нередко оборудуются слуховые окна. Это делает крышу колоритной и интересной в дизайнерском плане. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если же периметр дома имеет квадратную форму, то используют другую разновидность вальмовой крыши – шатровую.

Одноэтажный дом с шатровой крышей

Основной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и идентичный угол наклона. Сходятся все грани такой конструкции в одной верхней точке. Шатровые крыши уместны также в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько и симметричных скатов будет у крыши. С точки зрения архитектуры, такие конструкции не менее привлекательны.

Еще один подвид вальмовой кровли – полувальмовая крыша. Это сочетание в одной конструкции двускатной и вальмовой модели. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого по уклону укорочена. Такой вариант способствует тому, что коньковый элемент крыши становится недоступным действию ветровых потоков. При использовании пространства под крышей в качестве мансарды есть возможность оборудовать во фронтонной части полноценные окна.

Исключительно выглядят вальмовые крыши с эркером. Эркерные кровли добавляют всему домостроению романтичность и изысканность. Можно встретить крыши с эркерами, пристроенными к основной конструкции или отдельно возведенные над выступом стены. Главным недостатком таких кровель является сложность в проектировании и довольно дорогой монтаж.

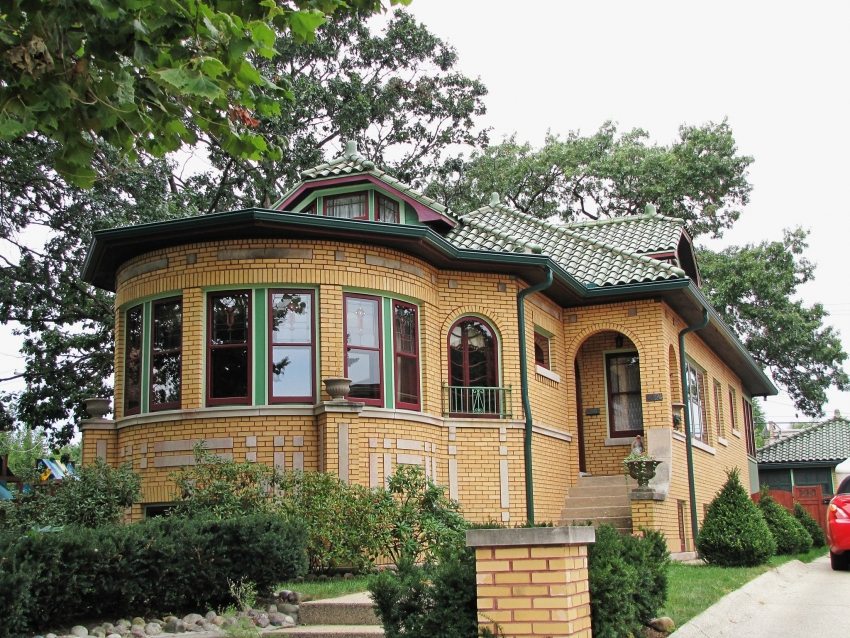

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровельное покрытие подбирается с учетом уклона кровли, особенностей климата региона, характеристик материала. Кроме того, не последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Знакомясь с конструкцией вальмовой крыши можно обнаружить, что согласовать между собой все скаты с одинаковым уклоном довольно сложно. Необходимы точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность сооружения каркаса, вальмовые крыши пользуются несомненной популярностью среди частных застройщиков.

Современный дом с вальмовой крышей

Дизайн крыши дома: как правильно выбрать форму и уклон

Поговорим об уклоне крыши

  • Климатическая характеристика района строительства. При больших количествах осадков кровлю устраивают крутой, с уклоном не менее 45°. Сухие районы предполагают создание менее крутых скатов. А если участок строительства характеризуется частыми и порывистыми ветрами, целесообразно предусматривать более пологое кровельное покрытие, уклон которого не превышает 30°.
  • Вид кровельного покрытия. Крыши, выполненные с помощью рулонных материалов, должны иметь уклон 2-25°, штучные элементы предполагают наклон не менее 15°, что касается крупноразмерных элементов, таких как шифер и металлочерепица, их удобнее всего укладывать, если угол наклона кровли не ниже 25°ﹾ.
  • Наличие мансардного этажа. Выбор уклона очень важен, ведь при малом его значении места в мансарде будет мало, она будет низкой, а при большом под коньком будет большое неэксплуатируемое пространство. Самый приемлемый уклон для мансарды лежит в диапазоне 38° — 45°. Если уклон не превышает 30°, то крышу лучше оборудовать чердаком.

Дизайн крыши домов: разновидности форм

1. Плоская кровля — неоспоримый элемент домов в стиле хай-тек. Такая кровля выгоднее классической, под которой планировался бы чердак, а не жилая мансарда. Ее можно сделать при желании гораздо теплее: заложив гораздо большее количество утеплителя ввиду минимального угла наклона. Она подходит для коттеджей самой сложной конфигурации, для которых скатная кровля окажется слишком изломанной и громоздкой. Более того плоская кровля может быть эксплуатируемой! Здесь можно организовать дополнительную площадку для отдыха. Но для такого вида крыши нужно обязательно предусмотреть систему снеготаяния, чтобы снег не скапливались на ней всю зиму. К сожалению, на сегодняшний день, ввиду невысокой популярной такой конструкции, пока еще мало строительных организаций, которые смогут грамотно реализовать плоскую крышу.

2. Односкатная кровля самая простая в исполнении. Хорошо подходит для домов с пролетом в 6-8 м. Направление уклона кровли к северу дает преимущество в создании широких окон с южного фасада, а к югу- устройством солнечных коллекторов по всей поверхности кровли. К тому же этот тип конструкции подходит для использования листовых материалов крупного размера. Односкатные кровли хороши как для больших зданий, так и для пристроек – гаража или веранды. Современная архитектура предлагает проекты домов с несколькими односкатными крышами, совмещенными воедино и наклоненными в разных направлениях. Уклон таких конструкций делают небольшим, для того чтобы избежать устройства высоких стен.

3. Дом с двускатной крышей, пожалуй, самый экономичный и популярный вариант. Такая конструкция идеально покроет любую постройку прямоугольной формы и особенно хорошо подходит для дома с мансардой, так как окна, расположенные во фронтонах, способны обеспечить достаточный уровень вентиляции и освещенности в мансарде. Для мансарды часто используют вариацию двухскатной крыши – ломаную крышу, отличающуюся более крутым наклоном нижней части (65° — 80°ﹾ по отношению к верхней (25° — 30°ﹾ). Это позволяет создать дополнительную площадь в мансардном помещении. Сводчатая крыша, выполненная по окружности и любой другой форме, также является двускатной. Такой тип кровли украсит выступающие элементы дома.

4. Вальмовая кровля отличается хорошей устойчивостью к ветровым нагрузкам. Чаще всего такой дизайн крыши домов используется для покрытия зданий большой площади и придает дому более солидный вид, по сравнению с двускатной. Конструкция такой крыши сложна и обязательно содержит слуховые и мансардные окна, что обеспечивает достаточное освещение и вентиляцию.

5. Вариация вальмовой кровли – шатровая крыша используется редко, так как подходит только для зданий квадратного типа – беседок и башен.

6. Полувальмовые конструкции надежнее и экономичнее, а мансарда вентилируется и освещается с помощью фронтонов. Такой тип кровли рассматривают как разновидность двускатной.

7. Ломаная вальмовая конструкция объединяет в себе качества обеих этих систем. Применяется для больших презентабельных домов и очень сложна в исполнении. Главными ее достоинством являются выгодное использование полезной площади мансарды и эстетика.

Виды сложных мансардных крыш

С возведением стандартной простой мансарды некоторые домашние умельцы справляются своими силами. Но в интернете есть много интересных фото мансардных крыш частных домов со сложными конфигурациями

Эти варианты привлекают внимание любителей оригинальных решений. В таких мансардах можно создавать уникальные интерьеры, максимально рационально использовать площадь

Большой популярностью у владельцев загородных коттеджей пользуются многощипцовые крыши. Это сложное архитектурное сооружение, требующее профессионального проектирования. Кровля состоит из целого ряда различных выступов, внутренние потолки отличаются сложной формой, могут иметь несколько уровней.

Сложная многощипцовая крыша

Многощипковая кровля отличается не только оригинальностью конструкции. Есть у нее и другие достоинства. Крыша с несколькими видами склонов:

  • обеспечивает качественный сход осадков, исключает их скопление;
  • имеет стропильную систему повышенной прочности;
  • обладает максимальной устойчивостью к нагрузкам.

Создавать такую конструкцию могут только опытные специалисты. Создание несущей системы, кровельного пирога, монтаж кровельного материала в таких сооружениях имеют определенную специфику, требуют квалификации, опыта.

Многощипцовая крыша имеет систему повышенной прочности

Если мансардная крыша выступает за периметры дома, может сооружаться несимметричная кровля. Острый угол конструкции приходится на опоры, установленные на расстоянии от дома. Под выступающей частью обычно оборудуется терраса, входная группа с открытой площадкой. В такой мансарде можно не монтировать окна на наклонной поверхности.

Просторное чердачное помещение создается под крышей вальмового типа, имеющей четыре ската. Такая конструкция имеет оригинальный вид, отлично украшает дом. Окна монтируются на наклонных плоскостях, могут возводиться кукушки различной формы.

Крыша вальмового типа

Мансарды могут оборудоваться в односкатных крышах. Оптимальным углом наклона в таких конструкциях является 40°.

Особенности внутренней отделки мансарды

Если кровельный пирог сделан качественно, грамотно проложены все необходимые слои, во внутренней отделке могут использоваться любые материалы. В помещениях будет сохраняться оптимальная температура и влажность. Нередко в оформлении мансарды используются материалы из дерева, одним из самых распространенных вариантов является вагонка. Можно обивать стены, потолок гипсокартоном, использовать в отделке обои.

В не утепленных чердачных помещениях могут применяться только материалы, обладающие устойчивостью к влаге, перепадам температур. Можно выбрать качественные имитации дерева:

  • экошпон;
  • имитацию бруса;
  • блок хаус;
  • ЛДСП и др.

Классическая отделка мансарды деревом

Отличным вариантом для отделки могут стать пластиковые плиты, виниловые обои и т.п. Выбор зависит от предназначения помещения, дизайнерского стиля оформления.

Спецификой мансарды являются не только склоны. В этом помещении имеются балки, стойки. При оформлении интерьера можно удачно замаскировать их или удачно обыграть эти элементы. К примеру, для стиля лофт их наличие является дополнительным плюсом, позволяет ярче отразить особенности стиля. Нередко балки окрашиваются в контрастный цвет, используются в качестве основы для установки точечных светильников и др. В интернете много фото домов с мансардной крышей, найти интересный вариант несложно.

Деревянные балки отразят особенности стиля лофт

Оборудование мансарды существенно повышает комфортность дома. Стоит использовать такую возможность желающим создать уютное загородное жилье.

Строительство мансардных крыш

Односкатную кровлю считают наиболее практичной и экономичной. Этот вариант наиболее удобен для тех строений, у которых сложно рассчитать правильный угол естественного ската. Односкатная кровля позволяет обустроить максимально удобный этаж мансардного типа.

С одной стороны помещения будет высокая стена, у противоположной — более низкая. Это позволяет использовать недорогие, встраиваемые в стены, а не в кровлю, окна. Благодаря наличию довольной высокой стены, в помещении можно устанавливать любую нужную владельцу мебель.

При проектировании односкатной кровли особое значение имеет правильный расчет угла ската.

Это единственная сложность. В остальном односкатная кровля имеет только преимущества:

  • благодаря отсутствию конька устройство кровли простое и быстрое;
  • оптимальный угол уклона обеспечивает естественное скатывание снега и дождевой воды, что позволяет сэкономить на устройстве снегозадержателей;
  • придает зданию нестандартный вид;
  • является самым недорогим вариантом устройства мансардной крыши.

Двускатная крыша — традиционный способ оформления мансардного этажа. Существует множество разновидностей этого типа кровли. Каждый владелец выбирает наиболее удобный для себя вариант.

Различают два основных вида двускатной крыши:

  • симметричная;
  • асимметричная.

В первом случае конек располагают над серединой строения, во втором — смещают относительно центра в ту или другую сторону. Двускатная кровля хороша простотой своего возведения. Для нее не требуется строительство сложной многоуровневой стропильной системы.

Помещение второго этажа имеет трапециевидную форму, что относят к недостаткам этого типа кровли. Дело в том, что при такой форме комнат отсекается большая часть полезного пространства, и для обустройства жилья остается совсем немного места. Но владельцы таких домов нашли выход: они успешно приспосабливают подкровельное пространство под кладовые.

Создание стропильной системы

Этап первый. Весь каркас мансарды располагают на деревянных балках, имеющих сечение 10 на 10 сантиметров, которые укладывают на слой гидроизоляции (например, рубероид). Укладка балок производится, если будет создаваться перекрытие из железобетонных изделий

Важное замечание: при использовании деревянных стройматериалов для стропильной системы они должны иметь определенную влажность. Если материалы не высушены должным образом, со временем, когда они подсохнут, начнут деформироваться, что может в конечном итоге привести к разрушению конструкции кровли.

Этап третий. Далее выполняется укладка верхнего бруса, имеющего сечение 10х10 сантиметров. Его монтируют к стойкам при помощи металлических скоб или гвоздей. После закрепления верхнего бруса установка подстропильной рамы считается завершенной.

Этап четвертый. Теперь требуется установить мауэрлат, на который возложена важнейшая функция, когда выполняется каркасная мансарда своими руками: к нему крепится вся крыша. Этот элемент не позволяет опрокинуться конструкции крыши в случае мощных порывов ветра. Он требуется для надежного крепления стропил к стенам строения и передает вертикальную нагрузку крыши на них (см. статью: «Мансарда своими руками, необходимые материалы и инструменты»).

Для монтажа мауэрлата нужны доски (толщиной не менее 40 миллиметров) или деревянные брусья (размером 150х100 миллиметров). Их укладывают на стены строго горизонтально согласно уровню. Под доску или брус подлаживают гидроизоляцию – это необходимо для предотвращения попадания влаги от стен на мауэрлат. Для крепления доски к стене нужны скобы или болты. Иногда мауэрлат привязывают отожженной проволокой, вмонтированной в стены на этапе их кладки. Доску мауэрлата обязательно следует обработать противогрибковым средством.

Этап пятый. Теперь все подготовлено для монтажа стропильных ног, изготовление которых можно заказать и уже готовые элементы собрать подобно конструктору. Также их можно сделать самостоятельно. До того, как приступить к установке стропил, надо разметить шаг, с которым они будут крепиться, обычно это 100-120 сантиметров. На стропильную раму и мауэрлат карандашом наносят соответствующие пометки. Сначала укладывают стропила крайние к фронтону

При этом важно, чтобы линия края фронтона и верхняя часть стропил были на одном уровне (см. также статью: «Переделка крыши дома под мансарду: методы и способы»).

Монтаж стропильной системы своими руками, подробно на видео:

Для изготовления стропил, когда возводится не только дом, но и каркасный гараж с мансардой используют 40-50 миллиметровые доски шириной 150 миллиметров – они должны быть прямыми, желательно без сучков, допускается не более 3 штук на один погонный метр

Между крайними стропилами натягивают шпагат, который и будет ориентиром при монтаже остальных элементов стропильной конструкции (прочтите: «Гараж с мансардой своими руками и его преимущества»).

Этап шестой. На завершающей стадии создания стропильной системы производится соединение стропил попарно друг с другом в верхней их части и установка коньковой балки – данный элемент необходим, когда длина крыши составляет более 7 метров, (например, строится каркасный дом 6х9 с мансардой), а стропильная система мансардной крыши имеет большой вес. Если размер крыши меньше, тогда можно использовать метод связки верха стропил при помощи растяжек, которые в дальнейшем используют вместо потолочных балок помещения. Когда зимой снег будет лежать на крыше, растяжки частично примут на себя нагрузку.

Этап седьмой. Теперь приступают к установке обрешетки, укладке гидробарьера, выполнению теплоизоляции кровли, отделке потолка и стен мансарды. Проект мансардной крыши с окнами на потолке реализуется по той же схеме, только на этапе монтажа стропил необходимо выполнить закладку проемов, куда потом установят оконную раму (смотрите статью: «Возможные проекты мансардных домов»).

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

  • Сделать самому.
  • Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

  • создание каркаса,
  • обустройство кровли.

Для проведения работ потребуются различные материалы:

  • Деревянный брус различного сечения.
  • Доски толщиной 3-4 см и шириной 15 см.
  • Кровельный материал (шифер).
  • Утеплитель.
  • Пароизоляция.
  • Гидроизоляция.
  • Гвозди на 80 мм.

Потребуются также инструменты для работы:

  • Острый нож.
  • Молоток.
  • Топор.
  • Строительный степлер со скобами.
  • Отвес.
  • Рулетка.
  • Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации

В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме. Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.. Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу

Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

  • вес стропил и балок,
  • вес утеплителя,
  • вес гидроизоляции,
  • вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Плюсы и минусы мансардных крыш

Основное преимущество кровель мансардного типа в их выгодности с экономической точки зрения. При возведении такой крыши застройщик получает прямую выгоду в связи с тем, что ему не приходится тратить деньги и усилия на строительство стен.

Типы конфигурации мансардной кровли.

Помимо этого, использование в конструкции дома кровли мансардного типа позволяет уменьшить площадь застройки, что немаловажно при наличии небольших земельных участков. В числе плюсов таких крыш:

В числе плюсов таких крыш:

  • бюджетность;
  • быстровозводимость;
  • эстетическая привлекательность;
  • многовариантность отделки.

Но, несмотря на все достоинства, во время выбора необходимо знать о тех трудностях, которые неизбежны при строительстве домов с кровлей мансардного типа.

Прежде всего, это сложность возведения стропильной системы. Ее конструкция может включать слуховые окна, наличие которых обеспечивает оптимальную циркуляцию воздуха в мансардном помещении. Строительство слуховых окон значительно усложняет рельеф крыши, требует дополнительных расходов на утепление и пароизоляцию.

Пример устройства мансардной кровли.

Застройщик должен знать о том, что возведение мансардной крыши обязательно включает устройство снегозадержателей над окнами. Потребуются расходы на утепление, которые для регионов с суровым климатом сопоставимы с расходами на возведение стен полноценного второго этажа.

Так, для кровель мансардного типа рекомендуемый слой минеральной ваты — 200 мм. Для этого утеплителя потребуется качественная пароизоляция, иначе он будет впитывать влагу и со временем потеряет большую часть своих теплоизоляционных свойств.

К минусам мансардных кровель относят большие расходы на дорогостоящие окна. Для таких строений существуют два типа окон: вертикальные и в плоскости крыши. В одном проекте можно использовать оба варианта. Строение от этого только выиграет и будет эффектным и запоминающимся.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

  • Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
  • Верхняя часть опор крепится к левому и правому прогонам.
  • Применяются и висячие стропильные арки, необходимые для потолочной части.
  • При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
  • Подвеска не строится по принципу опорной стойки.
  • Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
  • Стропилины нижней части опираются на перекрытие.
  • Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

Крыша мансардного типа с балконом

Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.

Один из видов небольшого балкона

Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.

Слуховое окно тоже можно превратить в небольшой балкон

Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.

Колонны, оформляющие входную дверь, поддерживают площадку

Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.

Балкон на фронтоне мансардной крыши

В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.

Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балкон

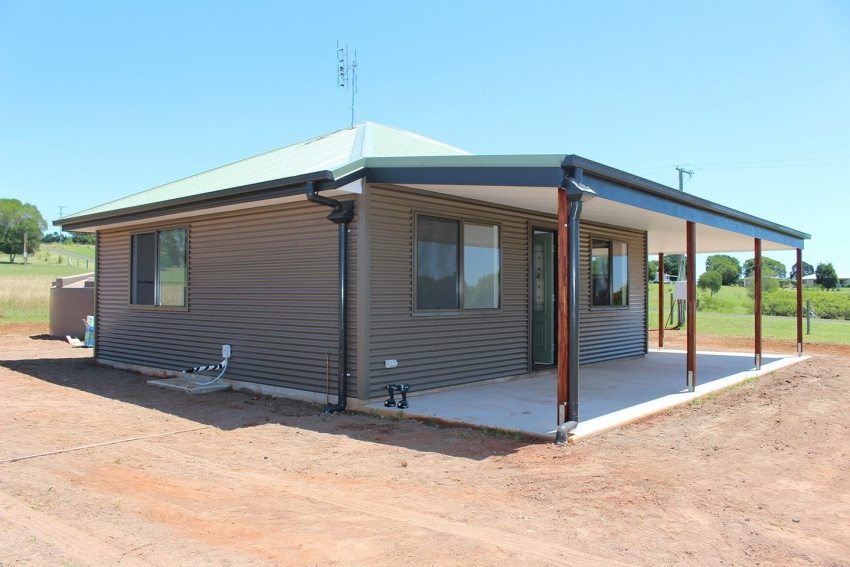

Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.

Сложность этого проекта — длинные стропила

Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко

Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.

«Г» образная односкатная мансардная крыша

Если нужен недорогой способ постройки дома — читайте про каркасное домостроение.
