Пошаговая инструкция по навесному монтажу лампового усилителя маи на 6ф3п для начинающих

Предисловие

Много раз у меня возникали мысли о ламповом усилителе, но цены на фирменные аппараты из интересующего сегмента, легко переваливающие за миллион, были далеко не в моем бюджете. Был вариант попробовать авторские изделия, вот как раз к ним у меня было отношение не то чтобы пренебрежительное, но настороженное. Но случилось так, что, находясь на очередной прослушке, я был очень впечатлён звучанием авторского лампового усилителя на лампах 300В. Правда, подключен он был к АС на широкополосных динамиках, особенности звучания которых не совсем мне подходят. А когда я узнал, что автором усилителя является наш земляк, гуру лампостроения, у которого можно заказать усилитель под свои требования, окончательно утвердился во мнении, что нужно этот шанс использовать.

Забегая вперед, скажу, что я ни разу не пожалел, что ввязался в эту авантюру и результатом остался доволен. Не очень красиво «хвалить свою капусту», поэтому, постараюсь вести сдержанное, насколько это возможно, повествование. Надеюсь, что мой опыт будет вам интересен.

Стоит ли экономить?


Целесообразность покупки дешевого лампового усилителя кажется сомнительной. Но на самом деле, при отсутствии необходимости в громоздкой комнатной стереосистеме, разница между крошечным китайцев и дорогостоящим японцем не всегда ощутима.

Уж по-крайней мере, не на разницу в цене. Однотактные ламповые усилители имеют множество недостатков, в том числе низкую мощность и повышенную зависимость от внешних источников шума. Если их исключить — получится почти идеальный звук, мягкий и спокойный. Тот самый ламповый звук.

Простота схемы позволяет легко модифицировать LynePAudio A962. И это едва ли не самая классная возможность. В России все еще легко найти лампы серии 6ж, и даже самостоятельно подобрать пару. В зависимости от использованного типа ламп меняется окраска звучания. Такая вот оригинальная замена эквалайзеру.

Купить LynePAudio A962 можно всего за 3100 рублей. Дополнительный комплект ламп на рынке стоит 100 рублей. Если вы еще не знакомы с настольной ламповой техникой — отличный повод познакомиться.

Список элементов

Усилитель

  • R1, R1A — 1 кОм,
  • R2, R2A — 470 кОм,
  • R3, R3A — 150 кОм,
  • R4, R4A — 1-1,5 кОм,
  • R5, R5A — 150-200 кОм
  • R6, R6A — 470 кОм,
  • R7, R7A — 1 кОм,
  • R8 — 500-1000 Ом, отрегулируйте ток сетки, чтобы он не превышал 5 мА,
  • R9, R9A — 120-180 Ом, подберите для получения нужного тока катода,
  • R10, R10A — 5-20 кОм,
  • R11 — 10-20 кОм,
  • P — 2×47 кОм / логарифмический,
  • C1, C1A — 100 мкФ / 16 В,
  • C2, C2A — 100-220 нФ / 250 В,
  • C3 — 100 нФ / 400 В,
  • C4 — 47 мкФ / 400 В,
  • C5, C5A — 100 мкФ / 25 В,
  • C7 — 33-100 пФ, выбрать чтобы он не срезал высокие частоты и сигнал осциллографа был правильным,
  • C6, C6A — около 1 нФ / 250 В припаять непосредственно к выходам трансформатора громкоговорителя.

Блок питания

  • R101 — 400-1000 Ом / 5 Вт,
  • R102, — 3-5 кОм / 1 Вт,
  • R103 — 270 кОм / 0,5 Вт,
  • R106 — 0,8-1,5 кОм чтобы светодиод светил достаточно ярко,
  • R104, R105 — 100 Ом,
  • C101 — 100 нФ / 400 В, C102, C103, C104, 105 — 100 мкФ / 400 В,
  • C106, C107 — 47 мкФ / 400 В,
  • M1 — диодный мост выпрямитель 5-10 А / 600 В,
  • трансформатор питания 220 В / 250 В — 0,15 А, 6,3 В — 2,5 A.

Схема очень проста. На рисунке показан один канал, другой идентичен. Сигнал со входа через потенциометр P подается на триоды малой мощности (L1), работающие в схеме с общим катодом. После усиления на пентод (L2) подается через конденсатор C2. Трансформатор громкоговорителя (его анодная обмотка) является нагрузкой для этой лампы. Вторичные обмотки трансформатора позволяют питать динамик или наушники.

Усилитель охвачен петлей отрицательной обратной связи, которая уменьшает искажения и расширяет частотную характеристику. Однако это делается за счет усиления. Обратная связь берется с выхода динамика трансформатора и через резистор R10 подается на катод первой лампы (L1). Конденсатор С7 используется для возможной фазовой коррекции. Конденсаторы C3, C4 и резистор R11 образуют фильтр для предотвращения возбуждения усилителя. Аналогичную роль играют резисторы R1 и R7 в цепях ламповых сеток.

Радиолампа L2 может работать в двух режимах — пентод и триод. Режим пентод более мощный, с большим искажением. Режим триода менее эффективен, но имеет меньше искажений. Изменение режима работы может быть сделано с резистором R8. Он в режиме триода должен иметь небольшое значение — обычно это 100 Ом. Если хотим использовать режим пентод для работы усилителя, подключаем R8 как показано на схеме. Можно дать и более высокое значение но так, чтобы ток, протекающий через сетку 2, был немного меньше 5 мА. Как правило значение резистора составляет 500-1000 Ом.

Для подключения громкоговорителей необходим трансформатор, который изменит высокое напряжение в анодной цепи подходящим для сопротивления динамиков или наушников. Для этой цели идеально подходят популярные и простые в добыче трансформаторы из старого лампового телевизора. Естественно понадобится два, по одному на канал.

Можете поэкспериментировать с другими лампами, вместо 6П14П использовать более мощные пентоды (например 6L6 или другие) но помните, что это требует изменения напряжения питания, силовой трансформатор должен иметь также большую мощность. Значения элементов, определяющих рабочую точку лампы, тоже должны быть соответствующим образом подобраны, и трансформаторы АС должны быть адаптированы к типу ламп. Схемы таких усилителей можно легко найти на нашем сайте.

Особенности

Для гитаристов, особенно тех, кто выступает на концертах или играет на электрогитаре, очень важно подобрать хороший усилитель, выдающий качественные звуки гитары. Однако далеко не все начинающие музыканты имеют возможность приобрести дорогостоящее оборудование известных фирм, занимающихся выпуском такой аудиотехники

Давно известно, что наиболее натуральный звук могут произвести ламповые гитарные усилители (комбики). Этот звук не идёт ни в какое сравнение с современными усилителями на микросхемах и транзисторах — только лампа может выдать звуки с абсолютно чистыми, равномерными и очаровывающими слушателя басами или мелодичными высокими частотами. Но стоимость даже непрофессиональных ламповых усилителей, произведённых мировыми брендами, на порядок выше любого аналогичного по мощности комбика на полупроводниках.

Правда, у ламповых усилителей имеются некоторые недостатки, которые отсутствуют в аналоговых устройствах. К ним относятся:

  • громоздкость и большая масса готового изделия;
  • недостаточная надёжность ламп по сравнению с транзисторами;
  • сильный нагрев деталей, что может привести к повреждениям электрической цепи и выходу из строя некоторых составляющих;
  • закономерный дефицит необходимых ламп из-за широкого распространения электронных устройств и постепенного сворачивания производства деталей для устаревшего аудиооборудования и техники.

Однако эти затруднения не останавливают музыкантов на пути к получению качественного звука своих гитар. Поэтому нередко гитаристы стараются подобрать подходящий для дома самодельный вариант усилителя на лампах, а потом собирают его своими руками, что, несомненно, обходится намного дешевле заводского устройства.

Блок питания для лампового УМЗЧ — электрическая схема

Источник постоянного тока состоящий из регулятора напряжения на LM317HVT используется для стабилизации тока выходного каскада. Ток смещения можно регулировать путем изменения текущей настройки резистора (10-22 Ома), и это позволит использовать в процессе экспериментов множество различных радиоламп. Для удобства введён переключатель, он может быть использован, чтобы легко регулировать ток смещения. Сюда можно ставить лампы типа 6550, KT88, KT90.

Довольно хорошее качество компонентов используются в наборе усилителя. Переходной конденсатор российского производства — бумага в масле (PIO). Тип помечен как K40У-9 (0.33uF / 630V), который хорошо звучит и популярен среди любителей аудио. Но не стесняйтесь экспериментировать с различными другими конденсаторами. Резисторы — углеродные пленки. Выходной трансформатор — Edcor CXPP25-MS-8к, мощностью 25 Вт.

Питание поступает на УНЧ через разъем, расположенный на задней панели усилителя. На входе 220 В есть 3 ампер предохранитель и фильтр помех. Силовой трансформатор Edcor с выходными обмотками 180V-0-180 В в 250 мА и 12 В на 4 А. Питание 12V постоянного тока используется для накалов ламп. Схема на LM555 и реле, используется для задержки подачи питания анодов.

Хочу дешево и сердито. Какие есть варианты?


Итак, с типом обновления определенность есть. Но что покупать — всегда большой вопрос. Современные цифровые усилители предлагают массу дешевых, но качественных вариантов.

Аналоговые системы сегодня считаются уделом аудиофилов. Со всеми вытекающими проблемами: «золотыми» проводами, уникальными схемами питания (сочиненными без знаний электротехники), огромными размерами и ужасающими ценниками.

Вариантов остается немного: сделать самому или купить все такой же огромный усилитель из далекого прошлого. Впрочем, последний вариант может оказаться очень интересным, если заниматься не только звуком, но и украшением комнаты. В условиях ограниченного рабочего пространства 20-килограммовый агрегат окажется лишним. Да и рядом с современной компьютерной техникой такие решения нисколько не смотрятся.

Путь самурая-самодельщика долог и сложен. Однажды мы коснемся и этой темы. А сегодня поговорим о том, что будет, если простую аналоговую схему заказать в виде уже готового усилителя из Китая. На самом деле, получится намного лучше, чем собирать самому — уж по-крайней мере, в среднестатистическом случае. Дешевле и надежнее.

Схема лампового усилителя для наушников

Я никоим образом не претендую на авторство схемы и на какое-то к ней отношение. Я просто выступаю в роли пропагандиста здорового образа жизни рукодельничества и электроники.

Вот так выглядит оригинальная схема автора:

Идея схемы состоит в том, что это SRPP каскад и раскачкой наушников занимается по две лампы в каждом канале. Лампой служит довольно распространенная 6Н6П, являющаяся сдвоенным триодом — всё, как вы любите).

Схема рассчитывалась на коэффициент усиления равный двум. Однако на нагрузку в 32 Ома он составляет чуть более единицы, около 1,2 как заявляет сам автор. Если же ваши наушники более высокоомные, то коэффициент усиления будет стремиться к двум.

Тем не менее несмотря на коэффициент усиления немногим больше единицы – это коэффициент усиления по напряжению. Т.е. усилитель практически не усиливает по громкости, зато он усиливает сигнал по току

А это очень важно, т.к. если усилитель для наушников (так же как и любой другой усилитель) не может обеспечить достаточный ток в нагрузку, то это приводит к проседанию выходного напряжения – а это искажения формы сигнала и смерть для звука

С другой стороны использовать такой усилитель логичнее с наушниками скорее относящимися к категории «профессиональные», а их сопротивление не часто бывает ниже 50-60 Ом.

Если уровень сигнала вашего источника недостаточный, то автор предлагает решение в виде дополнительного входного каскада на лампе 6Н1П, с коэффициентом усиления равным 10:

С моими источниками сигнала и наушниками я не испытал необходимости в этом каскаде.

Что касается лампы 6Н6П то стоит обратить внимание, что она требует достаточно большого накального тока, порядка 750 мА. Если трансформатор не может обеспечить достаточный ток, то напряжение накала будет проседать

Плохо это не только тем, что звук будет более зажатым, но и тем что при этом будет происходить «холодный вырыв» электронов из катодов ламп. Это приводит к уменьшению срока службы ламп.

Плюсы и минусы усилителей на лампах

Истинные аудиофилы знают, что ламповый звук не идет ни в какое сравнение с тем, который выдают самые современные усилители на транзисторах и микросхемах. Качество такого звучания неоспоримо, поскольку только лампа способна выдать чистый, сбалансированный и натуральный звук с мягкими басами и прозрачными высокими частотами.

Основными положительными качествами усилителя являются:

  • превосходное качество звука;
  • красивый внешний вид;
  • длительный срок службы;
  • относительно простая конструкция;
  • надежность устройства;
  • устойчивость к температурным перегрузкам;
  • отсутствие шума, который присущ усилителям на полупроводниках;
  • устойчивость к кратковременным замыканиям под нагрузкой.

Но даже у такой техники есть свои минусы:

  • внушительные размеры и вес в отличие от устройств на транзисторах;
  • требуется время на прогрев ламп, как правило, около 5-7 минут;
  • высокое выходное сопротивление, что не позволяет подключить любую акустическую систему;
  • высокая потребляемая мощность и выделение тепла;
  • низкий КПД около 10%.

Ламповый усилитель для наушников

Я уже очень давно планировал собрать себе ламповый усилитель для наушников, но каждый раз напрягала мысль о необходимости намотки выходных трансформаторов. Не то чтобы это большая проблема, да и опыт имеется, но нужно искать железо, проволоку, рассчитывать, мотать….. Вобщем лень брала вверх.

К счастью недавно наткнулся на очень увлекательную статью от Олега Иванова. Статья достаточно большая и глубокая, но я бы рекомендовал с ней ознакомиться. Суть в том, что автор загорелся идеей соорудить ламповый усилитель для низкоомных наушников с бестрансформаторный выходом.

Честно говоря, я всегда довольно скептически относился к ламповым усилителям с бестрансформаторным выходом. Но подход автора выглядел очень убедительным и я загорелся попробовать. Как оказалось – не зря!

Смотрите мое видео по этой статье:

Ламповый усилитель Hi-End своими руками

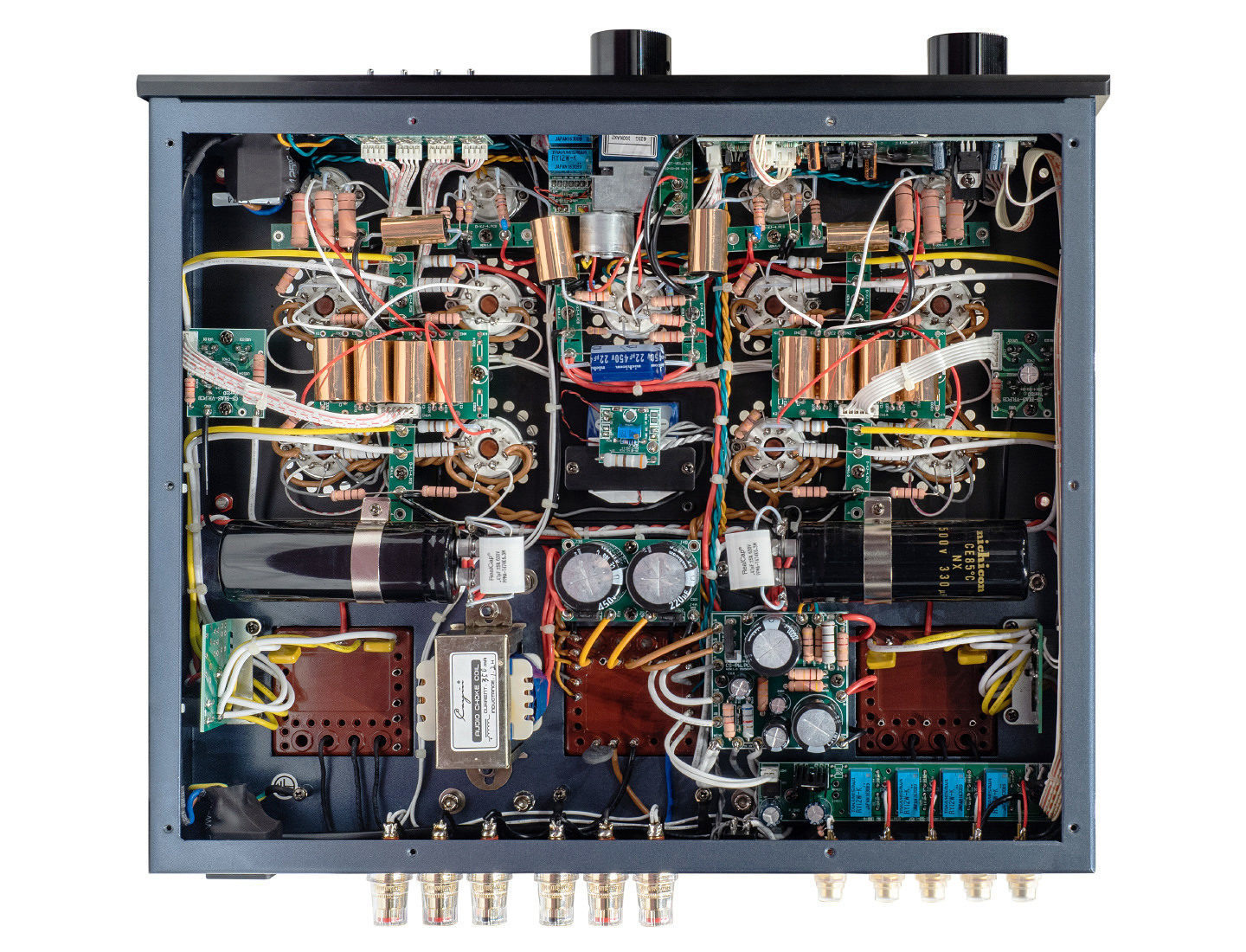

Перед началом монтажа необходимо разобраться с некоторыми правилами для сборки такого рода приборов. Нам необходимо будет применить основной принцип монтажа ламповых приборов – минимизацию креплений. Что это значит? Вам нужно будет отказаться от монтажных проводов. Конечно, это не везде получится сделать, но их количество необходимо свести к минимуму.

В хорошем ламповом усилителе Hi-End применяются монтажные лепестки и планки. Они используются в виде дополнительных точек. Такая сборка называется навесной. Также вам нужно будет распаивать резисторы и конденсаторы, которые находятся на ламповых панелях. Крайне не рекомендуется использовать печатные платы и собирать проводники так, чтобы получились параллельные линии. Таким образом сборка будет выглядеть хаотичной.

Принцип работы

Все вышеупомянутые типы ламп в том или ином виде нашли применение в аудиотехнике. При этом пытливые умы аудиоинженеров постоянно искали пути наиболее эффективного их использования. Довольно быстро они пришли к выводу, что место включения экранирующей сетки пентода в схему усилителя — это инструмент, с помощью которого можно принципиально изменить режим его работы. При подключении сетки к катоду мы имеем классический пентодный режим, если же переключить сетку на анод — пентод начинает работать в режиме триода. Это позволяет объединить два типа усилителя в одном с возможностью смены режима с помощью простого переключателя.

Так работает тетрод

Но и этим дело не ограничилось. В 1951 году американские инженеры Дэвид Хафлер и Харберт Керос предложили подключать сетку пентода совершенно иным способом: к промежуточным отводам первичной обмотки выходного трансформатора. Такое подключение является чем-то средним между чистым триодным и чистым пентодным включением, давая возможность комбинировать свойства обоих режимов.

Таким образом, с режимами ламп произошла та же история, что и с классами усиления, когда вслед за «чистыми» классами А и В появился комбинированный класс АВ, сочетающий сильные стороны двух предыдущих.

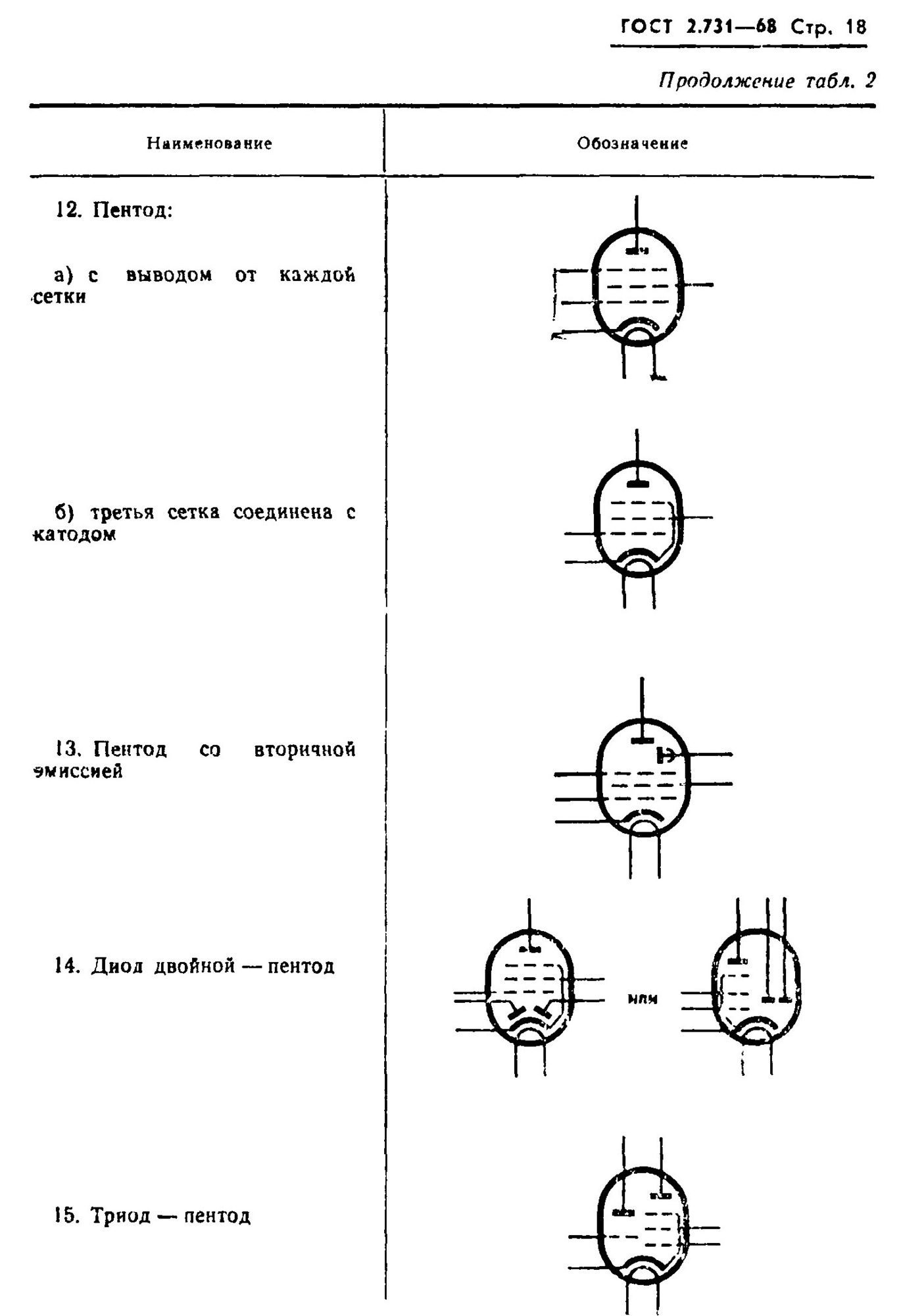

Обозначение разных типов ламп по ГОСТу

В том, что касается сочетания режимов работы ламп и классов усиления, они могут комбинироваться произвольным образом, что приводит к изрядной путанице и даже жарким спорам в рядах неофитов. Не добавляет ясности и тот факт, что разработчики ламповых усилителей в большинстве случаев указывают не класс усилителя, а принцип схемотехники: однотактный — SE (Single Ended) или двухтактный — PP (Push-Pull). В итоге, пентоды и тетроды нередко ассоциируют исключительно с классом АВ и двухтактной схемой в целом, а триод, напротив, считают синонимом класса А и сугубо однотактного включения. На самом же деле, ни что не препятствует переключить усилитель, работающий в классе А, в пентодный или ультралинейный режим, а на паре триодов можно собрать двухтактный усилитель, работающий в классе В или АВ.

Предпосылкой к неверным ассоциациям является частота использования тех или иных режимов в различных классах усиления. Триоды чаще используют в однотактных схемах и классе А. В свою очередь, пентоды и тетроды лучше подходят для работы в двухтактных схемах, хотя переключение их в триодный режим — реальная опция, встречающаяся на усилителях, работающих в классе АВ, и не имеющая ровным счетом никакого отношения к классу А.

Сборка усилителя

Собирая этот усилитель мне захотелось отойти от классического металлического шасси в пользу «хорошо звучащего» дерева. Правда вместо дерева я воспользовался фанерой, которая в прошлой жизни гордо называлась кухонной доской.

Но вот корпус я все равно предпочел сделать из метала для экранировки потрохов усилителя. На роль крышки пошла крышка от куска какого-то военного прибора для проверки радиоламп в полевых условиях. Это счастье досталось мне от соседа, после сноса его гаража.

После того как я определился с расположением элементов на фанерной крышке корпуса, были просверлены все необходимые отверстия

Тут стоит заострить внимание, пожалуй, только на сверление отверстий под панельки для ламп. Т.к

панельки было решено устанавливать с верхней стороны, то для свободного доступа к контактам, с внутренней стороны я высверливал отверстия бОльшего диаметра, оставляя 4 слоя фанеры, для крепления самих ламп.

Тут стоит быть осторожным и внимательным т.к. фанера любит расслаиваться. Поэтому как только появлялся намек на трещину я подклеивал его суперклеем.

Звук

Когда речь идет о High End-компонентах, особенно ламповых, не всегда удается четко провести грань между «усилитель не справился» и «так и было задумано». В конце концов, аудиоинженер в мире High End — это тоже в некотором роде художник и он имеет право на свое собственное представление о том, как должна звучать система. Избежать такого рода недоразумений помогло использование в процессе тестирования двух пар акустических систем, обладающих принципиально разными характеристиками. Специфические признаки недостатка мощности и роста искажений можно было заметить на тяжелой нагрузке и на громкости выше средней, что в общем соответствует заявленным характеристикам. С крупными полочниками или напольниками средних размеров со столь же среднестатистическими параметрами мощности, импеданса и чувствительности Cayin CS-100A вполне справится.

В триодном режиме усилитель выдает красивое, тембрально насыщенное звучание с богатым верхним и средним басом. Лучше всего звучала спокойная медленная музыка, вокал, аудиофильский джаз, камерная классика малых составов. Вполне можно было получить удовольствие от ранних Beatles и Led Zeppelin. При этом попытки послушать современный рок и металл не увенчались успехом. Звучание гитар было очень густое, тягучее, округлое и не особенно агрессивное. Самый злющий металл подавался так, словно его записывали в начале семидесятых.

Переключение в ультралинейный режим производится одним нажатием кнопки и меняет картину полностью: рок, металл, танцевальная электроника сбрасывают налет винтажности и начинают звучать не менее энергично, чем на транзисторных усилителях, работающих в классе АВ. В характере остается некоторая теплота и приятная округлость басовых нот, но в весьма умеренных количествах. На медленной музыке и малых составах ультралинейный режим не столь красив и выразителен, как триодный, музыка подается более спокойно и ровно.

Резисторы

Качественный ламповый усилитель Hi-End – это ретроприбор. Конечно, детали для его сборки должны быть соответствующие. Вместо резистора может подойти углеродный и проволочный элемент. Если вы не жалеете средств на разработку этого прибора, следует применить прецизионные резисторы, которые довольно дорого стоят. В ином случае применимы МЛТ-модели. Это довольно неплохой элемент, о чем свидетельствуют отзывы.

Ламповые усилители Hi-End также применимы с ВС-резисторами. Их изготавливали около 65 лет назад. Отыскать такой элемент довольно просто, достаточно всего лишь прогуляться по радиорынку. Если вы применяете резистор с мощностью больше 4 Ватт, нужно выбирать проволочные эмалированные элементы.

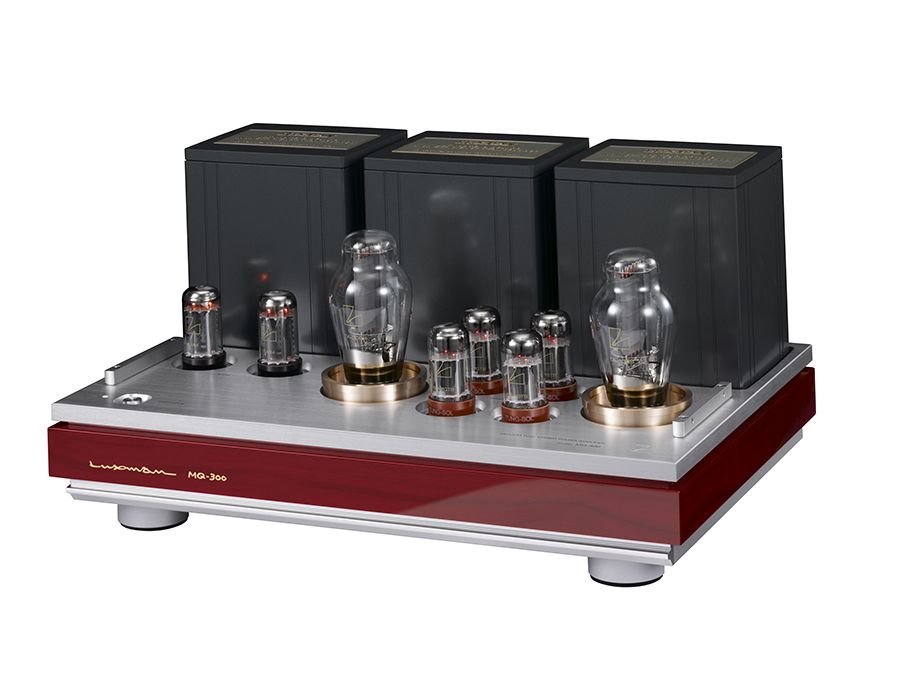

Уникальный аппарат

Ламповые усилители Hi-End – это особый класс бытовой техники. С чем это связано? Во-первых, у них есть довольно интересный дизайн и архитектура. В этой модели человек может увидеть все, что ему нужно. Это делает аппарат поистине уникальным. Во-вторых, характеристики лампового усилителя Hi-End отличаются от альтернативных моделей, в которых используют транзисторно-интегральные схемы. Отличие Hi-End в том, что во время монтажа используется минимальное количество деталей. Также, оценивая звучание данного аппарата, люди больше доверяют своим ушам, чем измерениям нелинейных искажений и осциллографу.

Звуковая аппаратура своими руками


Во времена технического прогресса, когда смартсфоны уже настолько тонкие, что ими можно блины на сковороде переворачивать, а на телевизорах ну никак не могут с комфортом покемарить няшные котейки, я решил сотворить ламповый усилитель в максимально возможном тонком корпусе. Набравшись уже достаточно опыта в лампостроении и, выпрямив руки до нужной кондиции, я решил выйти на новую планку качества в схематехническом и дизайнерском планах. Придумывать свою схему я не стал, а просто взял наработку из интернета под названием «Покемон». Схема в стерео варианте, состоящая из одной лампы 6Н23П в раскачке и двух оконечных 6П14П. Мощность 4,3 Ватта в канале. Вся схема разведена мною на одной моноплате. Блок питания и выходные трансформаторы на печатном монтаже. Лишь сетевые трансформаторы вынесены за экран. Корпус высотой 45 мм. С защитными стойками для ламп. На передней панели стерео гнездо 6,3, две ручки громкости и два индикатора мощности. Индикаторы были мною переделаны из советских амперметров путём замены шкалы и сборки схемы измерения мощности. Фон выведен в полный ноль. Если при нулевом сигнале выкрутить потенциометры на максимальную мощность и прислонить ухо к резонатору динамика, не будет слышно ровно никаких гудений, свистов и посторонних призвуков. Подобный эффект достигнут сверхнадёжной схемой питания и глухой экранировкой питающих трансформаторов. Усилитель собирал в течение 3 месяцев и меня удовлетворил по всем параметрам. Если раньше я писал, что сборка ламповых усилителей и гитарных ламповых эффектов мне почти перестала доставлять удовольствие, то в этом случае результат меня «прёт что надо». К чему можно подключить этот девайс? — Компьютеру. Кабелем 3,5 на 6,3. — К виниловому проигрывателю со встроенным предусилителем. — К гитаре. Да-да, как гитарный девайс он тоже хорош. Частота межкаскадными емкостями не зажата, что просто шикарно для подключения гитары, или связки гитара + примочка. Единственный нюанс – нужно подключать вместо широкополосок гитарные 4 Ом,ные динамики (или один динамик а на второй выход вешать эквивалент нагрузки чтобы не спалить выходные трансформаторы).

— При желании даже к мобилке, или профессиональному айфону. Слушать нереально качественную музыку из ВК, или поймать радио Шансон, лузгать семки и строить дерзкие планы на вечер. В конечном итоге усилитель пошёл в подарок отцу на день рождения, заменив его китайские скрипящие и сквончащие недоколонки, которые я давно уже хотел выкинуть. Полную версию статьи с описанием процесса сборки, платой, схемой и видео обзором в будущем можно будет прочитать на сайте Datagor.ru, где я публикуюсь.

Корпус лампового усилителя для наушников

Первым делом было сделаны все необходимые отверстия. А под разъёмы для входа/выхода и отверстие для регулятора громкости. На задней стенке был сделано отверстие под интерфейс для сетевого питания.

Это готовый блочек, в котором уже совмещены разъем для сетевого провода, выключатель и предохранитель. Потрясающая штука, заказывал в этом магазине всего по 95 центов:

Когда все отверстия готовы, а новых не предвидится – пора переходить к отделочным работам. Для придания корпусу солидного вида – он был отшкурен до металла, затем отшпаклеван автомобильной шпатлевкой. И, после тщательного прошкуривания, я покрыл его тремя слоями черной краски с промежуточными прошкуриваниями.

Исходно, по классике жанра, корпус предполагался черным матовым. Но, увы, нормальную краску удалось достать только глянцевую. Я использовал акриловую нитрокраску. Однако последний слой, так получилось, я наносил при температуре около 17 градусов, что ниже указанной в условиях нанесения. В результате слой таки получился матовым.

Кожух трансформатора красился вместе с корпусом.

Однотактные ламповые усилители SE на 6П3С, 6П14П, 6П45С и других лампах. SE — сокращенное от Single-Ended (возможно, «справляюсь в одиночку»?) .

  • 0.8Вт. Усилитель на одной лампе 6Ж52П.
  • 1Вт. Ламповый усилитель на 6Н8С, 4П1Л.
  • 1Вт. Ламповый УНЧ на 4Ж1Л, 4П1Л.
  • 1.5Вт Ламповый усилитель на 6С45П для компьютера.
  • 1.5Вт Одноламповый УНЧ на 6Ф3П.
  • 1.5Вт Одноламповый УНЧ на 6Ф5П.
  • 2.5Вт Ламповый усилитель на 6Ф3П для начинающих.
  • 3Вт. Однотактный ламповый УНЧ на 6Ж1П, 6П1П.
  • 3Вт. Усилитель с непосредственной связью каскадов на 6П14П, 6Ж1П.
  • 3Вт. Усилитель на лампах 6П14П, 6Н2П
    с регулятором тембра.
  • 3.5Вт. Ультралинейный усилитель на 6П14П, 6Н2П.
  • 3.5Вт. Высококачественный усилитель на 6Н5С, 6Н2П, 6Ж1П.
  • 4.5Вт. Усилитель SE для CD, DVD на лампах 6П45С, 6Ж52П.
  • 4.5Вт. Стереофонический трёхламповый усилитель на
    6П14П, 6Н23П.
  • 4.5Вт. Ламповый усилитель на 6П36С, 6Н3П.
  • 6Вт. Усилитель на 6П36С, 6Н2П (из ТВ деталей).
  • 6.5Вт. Ламповый усилитель на
    6П3С, 6Н2П.
  • 7Вт. Однотактный ламповый усилитель на
    6П3С, 6Н9С.
  • 7Вт. Однотактный ламповый усилитель на двух
    6П3С, 6Н9С.
  • 8Вт. Ламповый УНЧ на 6П14П, 6П45С.
  • 8Вт. Усилитель на 6П3С, 6Н2П.
  • 8Вт. Усилитель с параллельным включением лампы 6Н5С в выходном каскаде.
  • 10Вт. Высококачественный ламповый усилитель на 811А, 6L6G.
  • 12Вт. Однотактный ламповый усилитель на ГУ-29 и 6Н23П.
  • 15Вт. УНЧ на 6Ф3П и 6KG6.
  • 80Вт. Мощный однотактный ламповый УНЧ с глубокой обратной связью.
  • Усилитель на лампе 6С4С.
  • Ламповый усилитель для компьютера на 6П14П, 6Ж1П.
  • Лофтин-Уайт на 6Ф2П.
  • Усилитель на 6Ф6С, 6Н9С (6Н8С).
  • Ламповый УНЧ на 6П3С, 6Н8С.
  • Ламповый усилитель на 6П3С, 6Н8С.
  •  Высококачественный усилитель на лампах Г-807, 6Э5П.
  •  Ламповый усилитель на 6Н9С, 6П31С в триодном включении
  •  Однотактный ламповый усилитель на 6С41С, 6Э5П
  •  SE усилитель на лампах
    6П3С и 6Н8С.
  •  Однотактный ламповый усилитель на 6С4С, 6Н9С.
  • SE усилитель на 6С19П, EF860.
  • Усилитель по схеме Лофтин-Уайт, на 6Ф5П.
  • Простой однотактный усилитель на 6П42С
  • Однотактный УНЧ на 4П1Л.
  • Однотактный УНЧ на 6П3С, 6Н9С.
  • Усилитель SE на 6Н30П, 6Э5П.
  • Усилитель SE на 6П43П, 6Ж52П.
  • Усилитель на лампах 6С33С, 6Ж52П.

Популярные лампы в усилителях: 6П14П, 6П3С

последняя rlamp — 51
 Вернуться к справочникам по электронным компонентам
Справочник по радиолампам.

Сочетание ретро и современных технологий


Я выбрал LynePAudio A962, как наиболее доступное и универсальное.

Итак, на борту имеем:

  • выходной усилительный каскад на 2 лампах 6ж9 в китайском исполнении,
  • встроенный цифровой ЦАП с декодированием аудиопотока 16-32 бит, 44.1/48 КГц,
  • поддержка ASIO,
  • 2 высокоомных выхода для наушников с импедансом от 16 до 600 Ом,
  • линейный стереовыход на RCA для использования в качестве преампа,
  • цифровой вход (USB),
  • аналоговый вход 3,5 и RCA.

Внушает? Еще как, ведь конечная мощность усилителя — 1,1 Вт для нагрузки в 32 Ома. Для настольной игрушки этой цифры хватит даже мониторы раскачать, не говоря уже о любых портативных наушниках.


Плата аккуратно упакована в красивый корпус и может украсить любой интерьер. Особенно — рабочий стол. Очень круто! И реально экономит время — даже если потом придется дорабатывать.

Внешний вид LynePAudio A962 действительно стоит того, чтобы купить готовое изделие, а не заморачиваться самоделкой. Удобство и простота использования еще важнее. Включил — пользуйся.

Для работы с цифровыми источниками аудиосигнала не требуются драйвера или дополнительный софт (если не использовать смартфон). Встроенный ЦАП цифровой и переваривает большинство форматов, поступающих с компьютера или смартфона: съедает и MP3, и FLAC, и WAV. Впрочем, есть ограничение до 32 бит и 48 КГц. DSD не переваривает вовсе.


При наличии качественного ЦАП можно обойтись без встроенного. Для этого у LynePAudio A962 есть отдельный аналоговый вход (мини-джек на 3,5 миллиметра). Не самое правильное решение, но иногда пригодится. Он работает на удивление стабильно, но требует толстый провод. Желательно — с хорошим экранированием.

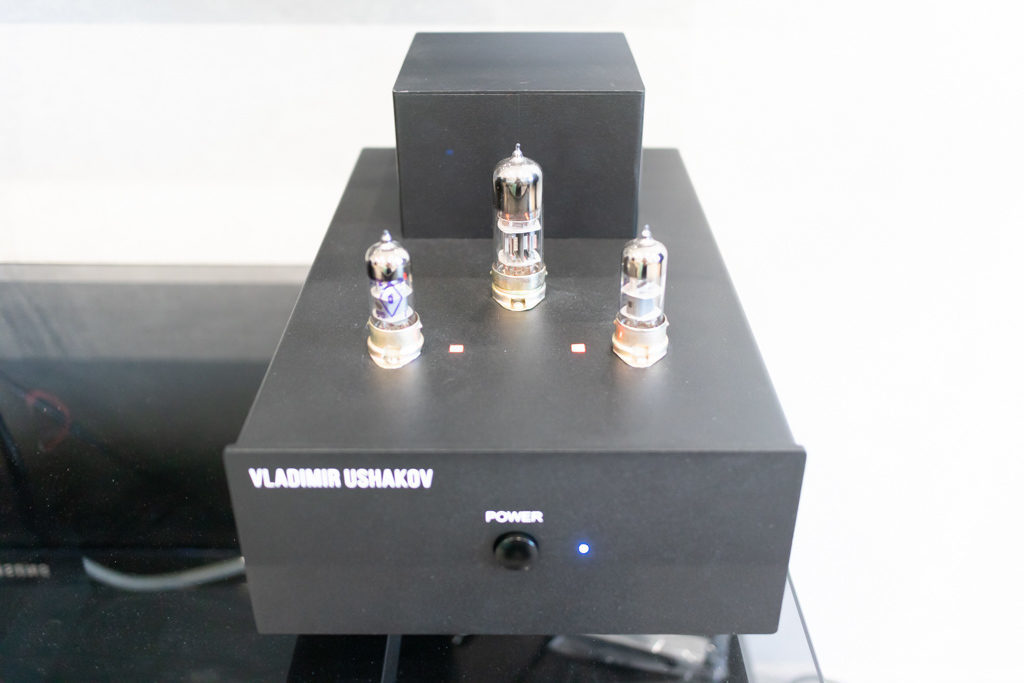

Фонокорректор

Фонокорректор RIAA (пентодный, с непосредственной связью между каскадами).

Входные лампы — 6Ж38П-ЕВ, выходная 6Н6П. Сигнал передается на выход с усилением 0,95. В цепях коррекции используются точные конденсаторы. Анодное питание — стабилизированное. Отклонения от RIAA не более 0,5 дб.

Виниловодом я стал относительно недавно, хотя много раз приходилось слышать винил в разных системах и его звучание мне нравилось. Проигрыватель и картридж у меня самые, что ни на есть бюджетные: Pro-Ject 1 Xpression III Comfort + Ortofon 2M Red. Поэтому, на сильный прирост в качестве звучания при замене тракта я не рассчитывал. Как оказалось, очень зря. На первой же пластинке «Dave Brubeck’s Greatest Hits» (Columbia 9284), некоторые инструменты просто материализовались в воздухе, чего я уж никак не ожидал. Теперь крепко задумался, нужно ли мне вообще апгрейдить свой проигрыватель, если звук и так устраивает, тем более что, винил не основной источник. Да, чудес не бывает, бюджетный виниловый сетап не зазвучал, как хай-энд, но есть ощущение, что полностью ламповый тракт выжимает из него максимум, подчеркивая все достоинства и маскируя недостатки.

Страшно представить, как будут звучать в данной системе дорогие вертушка и головка. Тем более, что вопрос апгрейда в этом случае, требует тщательного подхода. По словам мастера, МС-голову к ламповому фонокорректору цеплять сложно, нужен специальный повышающий трансформатор, из-за чего возможны шумы и искажения, которые могут свести на нет все плюсы данной затеи. Такое же мнение озвучивает Александр Червяков с сайта «Ламповый рай».

Типы лампового звука

Принято различать три типа лампового звука, получаемого при использовании соответствующих усилителей:

  • Clean. «Теплое» звучание, при котором перегруз не различим в принципе, но при этом определенная степень компрессии (сустейна) все равно присутствует;
  • Braun (Thick). Звуковой эффект, при котором в начале звучания ноты или аккорда усилитель выведен на слабый перегруз, а на излете уходит в чистый звук.
  • Overdrive. Звучание устройства с мягким перегрузом и длинным сустейном.

На основании изложенной информации, не сложно представить случаи, при которых ламповые модели этой техники предпочтительнее транзисторных. Прежде всего, это те стили музыки, в которых акцент делается на гитарное звучание, уникальный тембр голоса исполнителя и звучание оркестровых партий. То есть, фактически, большинство музыкальных жанров от классики до современных направлений.

Подобрать самые современные ламповые усилители для формирования действительно хорошей акустической аудиосистемы можно с помощью каталога компании «Hi-Fi Design».

Мы сделаем звук Вашей аудиосистемы безупречным!

Также на сайте у нас есть обзор, с которым Вы можете ознакомиться:

HEOS HomeCinema: усиление состава беспроводных аудиосистем

Таблицы параметров лампы

Номинальные характеристики лампы ГУ50

Параметр Значение Допуск
Напряжение накала, В 12,6
Напряжение на аноде, В 800
Напряжение на второй сетке, В 250
Напряжение смещения на первой сетке, В -40 10
Ток накала, мА 655 65
Крутизна характеристики при токе анода 50 мА, мА/В 4 1
Выходная мощность, Вт * 60
Выходная мощность при напряжении накала 10,8 В, Вт * не менее 52

Максимально допустимые параметры лампы ГУ50

Параметр Значение
Наибольшее напряжение накала, В 14,5
Наименьшее напряжение накала, В 10,8
Наибольшее напряжение на аноде на частоте 46,1 МГц, В 1000
Наибольшее напряжение на аноде на частоте 66,6 МГц, В 800
Наибольшее напряжение на аноде на частоте 87,5 МГц, В 700
Наибольшее напряжение на аноде на частоте 120 МГц, В 600
Наибольшее пиковое напряжение на аноде, В 3000
Наибольшее напряжение на второй сетке, В 250
Наибольшая мощность, длительно рассеиваемая на аноде, Вт 40
Наибольшая мощность, рассеиваемая на аноде при перегрузке в течении 1 мин, Вт 50
Наибольшая мощность, рассеиваемая на 2-й сетке, Вт 5
Наибольшая мощность, рассеиваемая на 1-й сетке, Вт 1
Наибольшее постоянное напряжение между катодом и подогревателем, В 200
Наибольший ток утечки между катодом и подогревателем, мкА 100
Наибольший ток в цепи катода, мА 230
Наибольшее сопротивление в цепи катод-подогреватель, кОм 5

Особенное место нашлось для лампы в производстве звукоусиливающей аппаратуры. В интернете размещено огромное количество всевозможных схем усилителей мощности звука, где в выходном каскаде установлен именно этот лучевой пентод. В этой статье предложена к повторению конструкция однотактного усилителя, оконечный каскад, которого выполнен на лампе ГУ-50.

Данная схема лампового усилителя на ГУ-50 может быть не всем и понравится. Так как радиолюбители есть разные и кто-то из них возможно посчитает мощность на выходе в 10 Вт просто издевательской. Тем не менее, для усилителя такого класса эта мощность считается очень даже неплохой. На самом деле, даже в не большом помещении, используя только половину уровня громкости, аппарат выдает очень громкий звук.

Заключение

В какой-то степени я был немного разочарован, послушав усилитель. Вроде довольно высокие объективные параметры предполагали и более высокое субъективное качество, а ничего необычного
мы не услышали. Усилитель звучал на уровне хорошей двухтактной схемы на пентодах. Конечно, его звук имеет некоторые отличия, эти нюансы
замечаются немного позже, но первое впечатление было именно таким.

Подводя итог, можно сказать, что усилители такого типа вполне могут составить конкурен­цию классическим двухтактным усилителям. А
достаточно простая конструкция выходного трансформатора делает такую схему особенно привлекательной для изготовления в любительских условиях.

Евгений Карпов

Опубликовано по материалам http://www.next-tube.com/ru/articles.php
