Как сделать строительные леса своими руками: какой материал выбрать + нюансы монтажа

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

Принцип соединения штыревых лесов

Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

Хомутовые леса — быстрый монтаж/демонтаж

Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин

Рамные леса — принцип крепления поперечин и укосин

Клиновые. При общей схожести конструкции отличаются формой соединения

На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Особенности металлических лесов

Если большого желания делать своими руками строительные леса из дерева не обнаруживается, можно приобрести готовую конструкцию из металла. Затраты, безусловно, будут заметными, но на таких лесах можно проводить строительные работы любой степени сложности с большими нагрузками на опоры и настил.

Металлические леса удобны тем, что их можно по окончании стройки разобрать своими руками, сложить в подсобное помещение и затем использовать при проведении ремонтных работ в будущем.

Промышленность выпускает конструкции из металла нескольких видов:

  • штыревые;
  • хомутовые;
  • рамные;
  • клиновые.

В штыревых лесах петли в виде штырей приварены на вертикальных стойках, а перекладины заканчиваются крючками, предназначенными для соединения. Сборка осуществляется просто и быстро, работать на таких лесах удобно со зданиями стандартных форм, если предстоит отделка выступов, фигурных эркеров, лучше выбрать другую основу.

Леса с высотой не более 40 м производят из металлических труб, которые закрепляются специальными хомутами. Сборку можно сделать своими руками, при необходимости такие строительные леса легко перенести на новое место. Работу с очень тяжелыми грузами на них выполнять не рекомендуют, потому что хомутовые крепления имеют ограничения по нагрузкам.

Часто металлические леса выпускают в виде модулей из рам, которые сваривают из труб и укрепляют укосинами. Конструкцию можно с помощью дополнительных модулей удлинять и увеличивать в высоту. Одна секция обычно имеют высоту, равную 2 м, длину от полутора до 3 м, глубина горизонтальной части обычно составляет 1 м.

Клиновые леса из металла имеют более сложные места соединений, состоящие из дисков с отверстиями, приваренных к вертикальным стойкам, и труб со специальными замками, напоминающими пасть хищников. Замок заводится на диск, в сквозное совпадающее отверстие вставляется клин. Леса можно легко собрать и разобрать своими руками, перенести, куда потребуется, на них удобно выполнять любые работы.

Выбирать вид строительных лесов нужно осмотрительно, учитывая специфику предстоящей работы, нагрузку и финансовые возможности. Можно приобрести пиломатериалы и сделать конструкцию полностью своими руками или купить готовые металлические изделия, которые останется только собрать.

Чем удобна вышка – тура?

Одним из основных вспомогательных приспособлений на любой строительной площадке является вышка – тура Она мобильна, её легко перемещать по мере выполнения работ на отдельных участках.

Собирать и демонтировать такие вышки можно буквально за 20 минут несколькими рабочими. Вышки имеют достаточно жёсткую конструкцию, что обеспечивает их надёжность и устойчивость.

Техническая характеристика вышки позволяет выполнять работы на большой высоте и быстро перемещаться на другой участок. Зачастую вышка – тур становится необходимым приспособлением в строительном деле.

Какие материалы можно использовать для изготовления вышки?

Тура, изготовленная кустарным способом, может иметь вид разборной и неразборной конструкции. Конечно, разборный вариант более удобен в эксплуатации. В разобранном виде её легко и компактно можно перевозить на разные строительные объекты.

Разборка и сборка не займёт много времени. А вышедшие из строя элементы конструкции и крепления легко заменить.

А Вы знаете, что такую вышку не сложно изготовить самостоятельно из остатков металлических элементов на стройке и не тратить средства на покупку вышки – туры заводского изготовления.

Для изготовления вышки потребуются следующие материалы:

  • Для стоек вышки применимы профильные трубы диаметром не менее 30 мм.
  • Для укосин жёсткости потребуется труба диаметром 15 мм. или уголок с шириной полки 30 мм.
  • Для перемычек можно использовать стальную трубу диаметром 25 мм.
  • Можно с одной стороны приспособить колёса, они обеспечат удобство перемещения вышки.

Порядок изготовления вышки — туры

Вначале из трубы диаметром 15 мм. нужно изготовить отрезки по 2 метра по количеству планируемых секционных площадок вышки. На каждую секцию понадобится по четыре таких отрезка. Концы этих труб сплющивают для удобства крепления на основные стойки вышки.

Следующим этапом будет подготовка стоек вышки. Для этого профильная 30 мм. труба режется на отрезки в 1,5 и 0,75 м. Малые отрезки пойдут на изготовление ног конструкции, а трубы длиной полтора метра будут ступеньками.

При изготовлении неразборной конструкции, все элементы надёжно свариваются электросваркой с тщательной проверкой качества швов. Расстояние между труб ступенек не должно превышать 30 см. В конечном результате к основным стойкам монтируются колёса.

Изготовление сборно-разборной вышки более сложный процесс и потребует специальных крепёжных узлов (зажимных хомутов или болтов). Кроме того, для крепления элементов конструкции болтами необходимо просверлить много отверстий в трубах.

Вышка тура, описание устройства.

Передвижная вышка представляет собой пространственную конструкцию башенного типа из плоских рам, имеющих три ступени.

Параллельные рамы устанавливаются в патрубки гантелей и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой стяжками, которые крепятся на замках гантелей. Нижние секции устанавливаются на два основания, которые соединены между собой объемной диагональю.

Основания имеют четыре винтовых опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.

Вышка имеет комплект настилов, который состоит из двух типов – сплошного и с люком.

Для обеспечения устойчивости вышка может быть снабжена стабилизаторами, которые крепятся хомутами к основной конструкции вышки.

Вышка должна устанавливаться строго вертикально при помощи винтовых опор. Настил вышки должен иметь ровную поверхность.

Вышка может быть оборудована стабилизаторами для обеспечения ее наибольшей устойчивости. Если существует опасность опрокидывания ветровой нагрузкой или другими факторами, вышку требуется укрепить к зданию растяжками как можно ближе к верхнему ярусу. Необходимо выполнять требования СНиП Ш-4-80 «Техника безопасности в строительстве» и ГОСТ 24258-88.

Конструкция лесов и их виды

Исходя из материала производства, леса делятся на два вида:

  • металлические;
  • деревянные.

Иным критерием разделения строительных лесов на типы считается способ крепления конструктивных элементов. По данному способу леса делятся на:

  • рамные – считаются особо прочными, поскольку их основной является цельнометаллическая рама;
  • штыревые – части конструкции в этих лесах крепятся друг к другу штырем;
  • клиновые – конструкция таких лесов соединена клиновым методом;
  • хомутовые – вертикальные и горизонтальные стойки связаны вставками по методу «труба в трубу», закрепленными поворотными и неповоротными хомутами.

Основные этапы изготовления

Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.

Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
Сверление отверстий в конструктивных элементах

Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов

Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.

Для обеспечения максимальной устойчивости строительных лесов необходимо:

  • подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
  • обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
  • Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.

Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.

Фото строительных лесов своими руками

Также рекомендуем просмотреть:

  • Полировка фар своими руками
  • Точилка для ножей своими руками
  • Антенный усилитель
  • Восстановление аккумулятора
  • Мини паяльник
  • Как сделать электрогитару
  • Оплетка на руль
  • Фонарик своими руками
  • Как заточить нож для мясорубки
  • Электрогенератор своими руками
  • Солнечная батарея своими руками
  • Течет смеситель
  • Как выкрутить сломанный болт
  • Зарядное устройство своими руками
  • Схема металлоискателя
  • Станок для сверления
  • Нарезка пластиковых бутылок
  • Аквариум в стене
  • Врезка в трубу
  • Стеллаж в гараж своими руками
  • Симисторный регулятор мощности
  • Фильтр низких частот
  • Вечный фонарик
  • Нож из напильника
  • Усилитель звука своими руками
  • Трос в оплетке
  • Пескоструйный аппарат своими руками
  • Генератор дыма
  • Ветрогенератор своими руками
  • Акустический выключатель
  • Воскотопка своими руками
  • Туристический топор
  • Стельки с подогревом
  • Паяльная паста
  • Полка для инструмента
  • Пресс из домкрата
  • Золото из радиодеталей
  • Штанга своими руками
  • Как установить розетку
  • Ночник своими руками
  • Аудио передатчик
  • Датчик влажности почвы
  • Счетчик Гейгера
  • Древесный уголь
  • Wi-Fi антенна
  • Электровелосипед своими руками
  • Ремонт смесителя
  • Индукционное отопление
  • Стол из эпоксидной смолы
  • Трещина на лобовом стекле
  • Эпоксидная смола
  • Как поменять кран под давлением
  • Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

  • Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
  • Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
  • Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

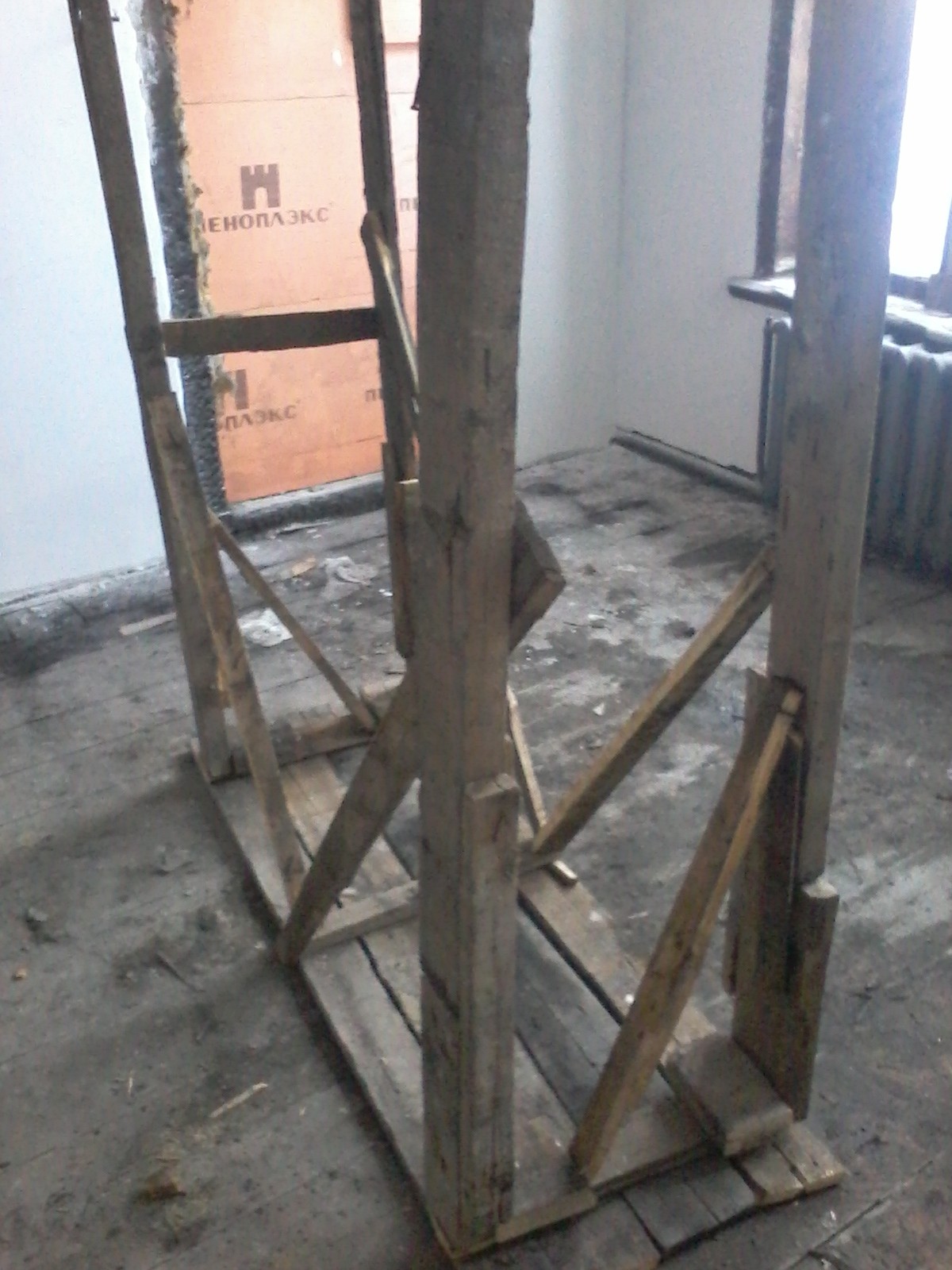

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

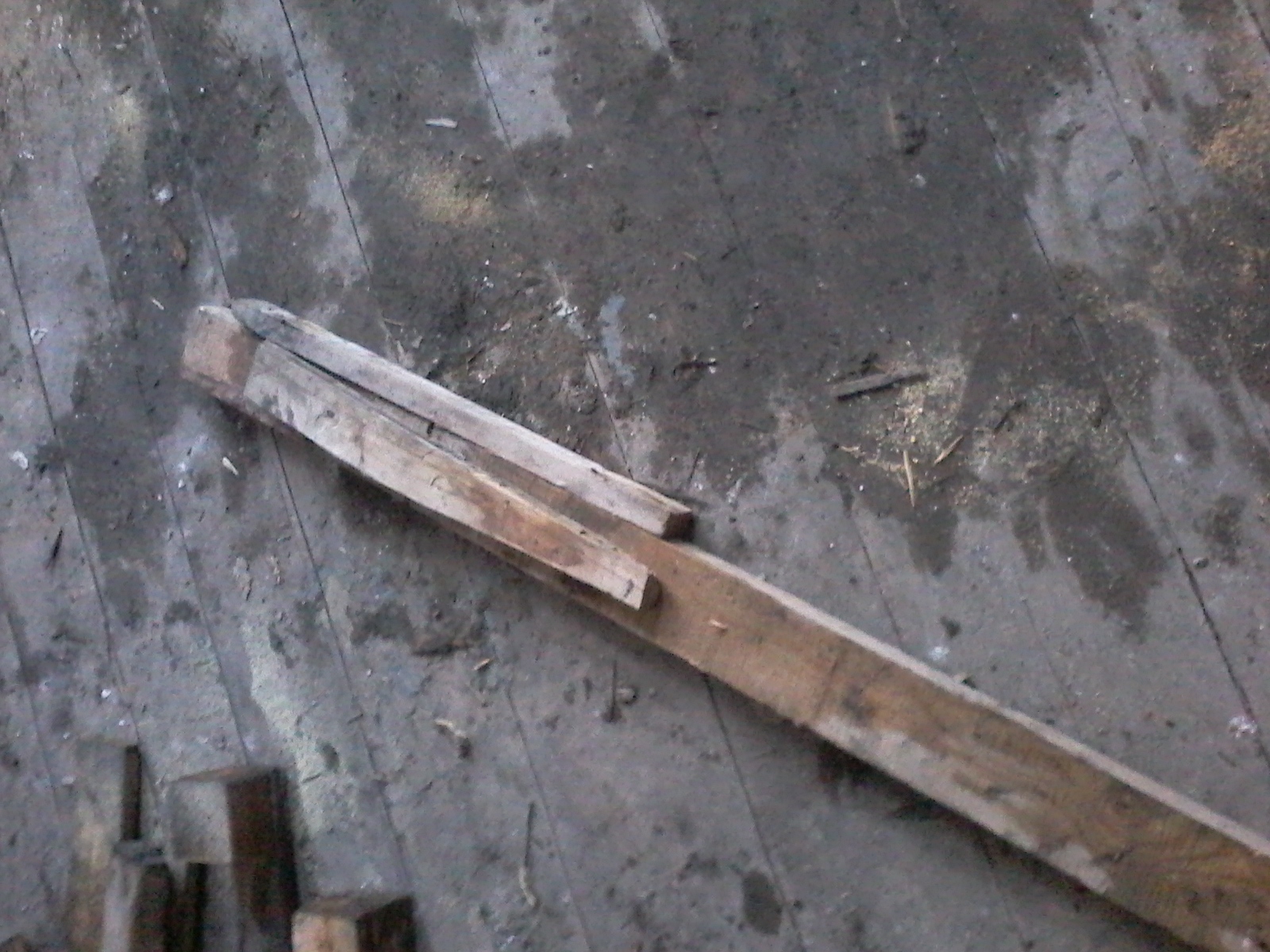

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Классификация строительных лесов

Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые «этажерки» из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.

Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:

Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них.

На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом– когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих.

Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;Подвесные – всем известные «люльки», с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.

Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное «производство» не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Рамные. Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Непосредственное применение лесов

Классифицируются леса для строительства и по показателям высоты подъёма, колеблющимся в диапазоне 30-60 м. Изменение этих показателей зависит от комплектности изделия, габаритов отдельных элементов и материала, из которого они изготовлены.

Наиболее распространёнными считаются леса из металла. Любой вид трубной продукции (круглой, прямоугольной или профильной) может служить для изготовления несущих (опорных) частей конструкции, что добавляет изделию прочности. Бывают леса и облегчённого вида – изготовленные из алюминия. Они легче поддаются сборке и демонтажу и при этом довольно жёсткие. Существенным их недостатком является сравнительная дороговизна.

Достаточно важное свойство любого типа лесов – это грузоподъёмность, зависящая от разновидности, габаритов и максимальной высоты конструкции. Если необходимо, чтобы леса выдержали значительный вес (до 600кг/м²), то лучше выбрать штыревой фасадный тип, который выделяют, как самый прочный. Такие леса свободно разместят на себе и работников, и инструмент с инвентарём и нужные стройматериалы

Клиновый и рамный вариант считается не таким грузоподъёмным и ограничится диапазоном 200-400 кг/м²

Такие леса свободно разместят на себе и работников, и инструмент с инвентарём и нужные стройматериалы. Клиновый и рамный вариант считается не таким грузоподъёмным и ограничится диапазоном 200-400 кг/м².


Монтаж профессиональных строительных лесовИсточник gridins.com

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

  • трубы сечением 30х30 мм и длиной 1,5 м;
  • трубы диаметром 15 мм;
  • трубы 25х25 мм;
  • обрезная доска толщиной 40 мм;
  • алюминиевая лестница;
  • саморезы и болты;
  • болгарка;
  • дрель;
  • сварочный аппарат;
  • уровень.

    Металлические самодельные леса

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорок Подготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Переходники

Шаг 3. Сборка рамы

Стойки Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Сборка конструкции Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Схема сборки Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Леса строительные Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.
