Светодиодный индикатор уровня звукового сигнала на lm3915

Содержание

Индикатор перегорания плавкого предохранителя

Еще одна схема индикатора перегрузки представлена на рисунке 3. В тех конструкциях, где установлен плавкий (или иной, например, самовосстанавливающийся) предохранитель, часто требуется визуально контролировать их работу.

Здесь применен двухцветный светодиод с общим катодом и соответственно тремя выводами. Кто на практике испытывал эти диоды с одним общим выводом, знают, что они функционируют несколько иначе, чем ожидается.

Шаблон мышления в том, что казалось бы, зеленый и красный цвета будут появляться у светодиода в общем корпусе соответственно при приложении (в нужной полярности) напряжения к соответственным выводам R или G. Однако, это не совсем так.

Рис. 3. Световой индикатор перегорания предохранителя.

Пока предохранитель FU1 исправен, к обоим анодам светодиода HL1 приложено напряжение. Порог свечения корректируется сопротивлением резистора R1. Если предохранитель обрывает цепь питания нагрузки, то зеленый светодиод гаснет, а красный остается светить (если напряжения питания совсем не пропало).

Поскольку допустимое обратное напряжение для светодиодов мало и ограничено, то для указанной конструкции в схему введены диоды с разными электрическими характеристиками VD1— VD4. То, что к зеленому светодиоду последовательно включен только один диод, а к красному три, объясняется особенностями светодиода AЛC331A, замеченными на практике.

При экспериментах оказалось, что порог напряжения включения красного светодиода меньше, чем у зеленого. Чтобы уравновесить эту разницу (заметную только на практике), количество диодов неодинаково.

При перегорании предохранителя к зеленому светодиоду (G) прикладывается напряжение в обратной полярности. Номиналы элементов в схеме даны для контроля напряжения в цепи 12 В. Вместо светодиода AЛC331A допустимо применять другие аналогичные приборы, например, КИПД18В-М, L239EGW.

Литература: Андрей Кашкаров — Электронные самоделки.

Изготовляя свой усилитель мною было твердо решено сделать по 8−10 ячеечному светодиодному индикатору выходной мощности на каждый канал(4 канала). Схем подобных индикаторов полным-полно, нужно только выбрать под свои параметры. На данный момент выбор чипов, на которых можно собрать индикатор выходной мощности УНЧ, очень большой, ну вот например : КА2283, LB1412, LM3915 и т.п. Что может быть проще чем купить такой чип и собрать схему индикатора ) Я в свое время пошел немножко другим путем.

Схема индикатора звука и принцип её действия

Как видно из рисунка, принципиальная электрическая схема индикатора уровня звука состоит из двух конденсаторов, девяти резисторов и микросхемы, нагрузкой для которой служат десять светодиодов. Для удобства подключения питания и аудиосигнала её можно дополнить двумя разъёмами под пайку. Собрать такое простое устройство под силу любому, даже начинающему, радиолюбителю. Типовое включение предусматривает питание от источника 12В, которое поступает на третий вывод LM3915. Оно же, через токоограничивающий резистор R2 и два фильтрующих конденсатора С1 и С2, идёт на светодиоды. Резисторы R1 и R8 служат для снижения яркости последних двух красных светодиодов и являются необязательными. 12В также приходит на перемычку, которая управляет режимом работы ИМС через вывод 9. В разомкнутом состоянии схема работает в режиме «точка», т.е. происходит свечение одного светодиода, соответствующего входному сигналу. Замыкание перемычки переводит схему в режим «столбик», когда уровень входного сигнала пропорционален высоте светящегося столбца.

Резистивный делитель, собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Более точная настройка осуществляется многооборотным подстроечным резистором R4. Резистор R9 задает смещение для верхнего уровня (вывод 6), точное значение которого определяется сопротивлением R6. Нижний уровень (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7,8) увеличивает величину опорного напряжения и влияет на яркость светодиодов. Именно R5 задаёт ток через светодиоды и рассчитывается по формуле:

R5=12,5/ILED, где ILED – ток одного светодиода, А.

Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. Во избежание перегрева корпуса ИМС, не следует превышать ток LED более 20 мА. Все-таки это индикатор, а не новогодняя гирлянда.

Как собрать светодиодный индикатор уровня на LM3915 своими руками

Конструкция микросхемы LM3915 представляет заключенных в корпусе десяти однотипных операционных усилителей компараторов. Прямые входы усилителей подключены через линейку резистивных делителей подобранных так, что светодиоды в нагрузке усилителей включаются по логарифмической зависимости. На обратные входы усилителей поступает входной сигнал , который формируется буферным усилителем (вывод 5). Конструкция микросхемы включает также интегральный стабилизатор (выводы 3, 7, 8), а также ключ задания режима работы индикатора (вывод 9). Микросхема имеет широкий диапазон напряжения питания от 3 до 25 Вольт. Величина опорного напряжения задается в пределах от 1,2 до 12 Вольт внешними резисторами. Шкала индикатора соответствует уровню сигнала 30 дБ с шагом в 3 дБ. Выходной ток устанавливается в пределах от 1 до 30 мА.

Конструкция микросхемы LM3915

Набор деталей «Индикатор уровня звука на LM3915»

Детали набора «Индикатор уровня звука на LM3915»

Плата индикатора уровня звука на LM3915

Схема индикатора звука на LM3915 представлена на фото.

Схема индикатора звука на LM3915

Принцип действия. Напряжение питания 12 Вольт подается на третий вывод LM3915. Оно же, через ограничивающий резистор R2 поступает на светодиоды. Сопротивления R1 и R8 выравнивают яркость свечения красных светодиодов в шкале. Также напряжение 12 Вольт подается на перемычку управления режимом работы индикатора (вывод 9). В замкнутом состоянии перемычки схема обеспечивает свечение только одного светодиода, соответствующего уровня сигнала. При разомкнутой перемычке схема работает в эффектом режиме «столбик», уровень входного сигнала пропорционален высоте светящегося столбца или длине строки. Делитель собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Точная настройка делителя осуществляется многооборотным подстроечным сопротивлением R4. Делитель R9 R6 задает смещение для верхнего уровня логарифмической линейки сопротивлений микросхемы (вывод 6). Нижний уровень логарифмической линейки сопротивлений (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7) увеличивает величину опорного напряжения и влияет на яркость светодиодов. R5 задаёт ток через светодиоды и рассчитывается по формуле: R5=12,5/Iled, где Iled – ток одного светодиода, А. Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. По инструкции во избежание повреждения микросхемы, не следует превышать ограничение в 20 мА тока подаваемого на светодиоды.

Принцип работы

Все индикаторы уровня построены на основе многокаскадных компараторов.

Компаратор – логический элемент, сравнивающий параметры двух входящих сигналов.

На один канал компаратора подаётся анализируемый сигнал, на второй – опорное напряжение сравнения. Если амплитуда первого выше опорного напряжения – на выходе появляется логическая единица, если ниже – логический ноль.

Работу простейшего компаратора можно продемонстрировать на микросхеме К155ЛН1, единичным кластером которой является элемент «НЕ».

Такая микросхема является простейшим логическим компаратором. При напряжении на входе от 0В до 2,4В (что соответствует логическому нулю) на выходе 2,7В, как только напряжение на входе превысит 2,4В, сигнал на выходе упадёт до ноля вольт.

Существует несколько микросхем для визуализации уровня. Наиболее многофункциональные схемы, на мой взгляд, позволяют создавать микросхемы на архитектуре lm39xx. В эту линейку входит три микросхемы: lm3914, lm3915 и lm3916. Минимальная развязка без труда позволяет создать светодиодный индикатор уровня звука своими руками даже без глубоких познаний в радиоэлектронике.

Все они представляют десяти диапазонный анализатор. Различаются способом дифференциации входного сигнала. У lm3914 это 1В, у lm3915 – 3Дб, у lm3916 — 1Дб.

Как собрать светодиодный индикатор уровня на LM3915 своими руками

Конструкция микросхемы LM3915

Набор деталей «Индикатор уровня звука на LM3915»

Детали набора «Индикатор уровня звука на LM3915»

Плата индикатора уровня звука на LM3915

Схема индикатора звука на LM3915 представлена на фото.

Схема индикатора звука на LM3915

Схема LED индикатора

Данная схема достаточно хорошо описана на просторах интернета. Здесь лишь вкратце расскажу (перескажу) о ее работе. Индикатор выходной мощности собран на микросхеме LM3915. Десять светодиодов подключены к мощным выходам компараторов микросхемы. Выходной ток компараторов стабилизирован, поэтому отпадает необходимость в гасящих резисторах. Напряжение питания микросхемы может находиться в пределах 6…20 В. Индикатор реагирует на мгновенные значения звукового напряжения. У микросхемы делитель рассчитан так, что включение каждого последующего светодиода происходит при увеличении напряжения входного сигнала в v2 раз (на 3 дБ), что удобно для контроля мощности УМЗЧ.

Сигнал снимается непосредственно с нагрузки — акустической системы УМЗЧ — через делитель R*/10k. Указанный на схеме ряд мощностей 0,2-0,4-0,8-1,6-3-6-12-25-50-100 Вт соответствует действительности, если сопротивление резистора R*=5,6 кОм для Rн=2 Ом, R*= 10 кОм для Rн=4 Ом, R*= 18 кОм для Rн=8 Ом и R*=30 кОм для Rн=16 Ом. LM3915 дает возможность легко менять режимы индикации. Достаточно лишь подать на вывод 9 ИМС LM3915 напряжение, и она перейдет с одного режима индикации в другой. Для этого служат контакты 1 и 2. Если их соединить, то ИМС перейдет в режим индикации «Светящийся столбик», если оставить свободными — «Бегущая точка». Если индикатор будет эксплуатироваться с УМЗЧ с иной максимальной выходной мощностью, то нужно подобрать лишь сопротивление резистора R*, чтобы светодиод, подключенный к выводу 10 ИМС, светился при максимальной мощности УМЗЧ.

Как видите, схема проста и не требует сложной настройки. Благодаря широкому диапазону питающих напряжений для ее работы использовал одно плечо импульсного двухполярного блок питания УМЗЧ +15 вольт. На входе сигнала вместо подбора отдельных резисторов R* установил переменное сопротивление номиналом 20 кОм, что сделало индикатор универсальным для акустики разного сопротивления.

Для смены режимов индикации предусмотрел установку перемычки или кнопки с фиксацией. В финале замкнул перемычкой.

Для визуализации уровня сигнала широко используют светодиодные индикаторы, построенные на архитектуре специализированных микросхем. Они применяются в самых разнообразных устройствах: индикаторы уровня входящего сигнала радиоприёмной аппаратуры, индикация уровня на усилителе звука, тестеры для отладки схем, в которых используется частотно-импульсный принцип управления нагрузками.

Все индикаторы уровня построены на основе многокаскадных компараторов.

Компаратор – логический элемент, сравнивающий параметры двух входящих сигналов

Сборка индикатора звукового сигнала

Проверяем наличие и номиналы деталей. Сопротивления: R1, R5 R8 – 1 кОм; R2 – 100 Ом; R3 – 10 кОм; R4 – 50 кОм, любой подстроечный; R6 – 2,2 кОм(560 Ом); R7 – 10 Ом; R9 – 20 кОм. Конденсаторы С1, С2 – 0,1 мкФ. Номиналы резисторов расшифровываем по цветовому коду. Смотри фото.

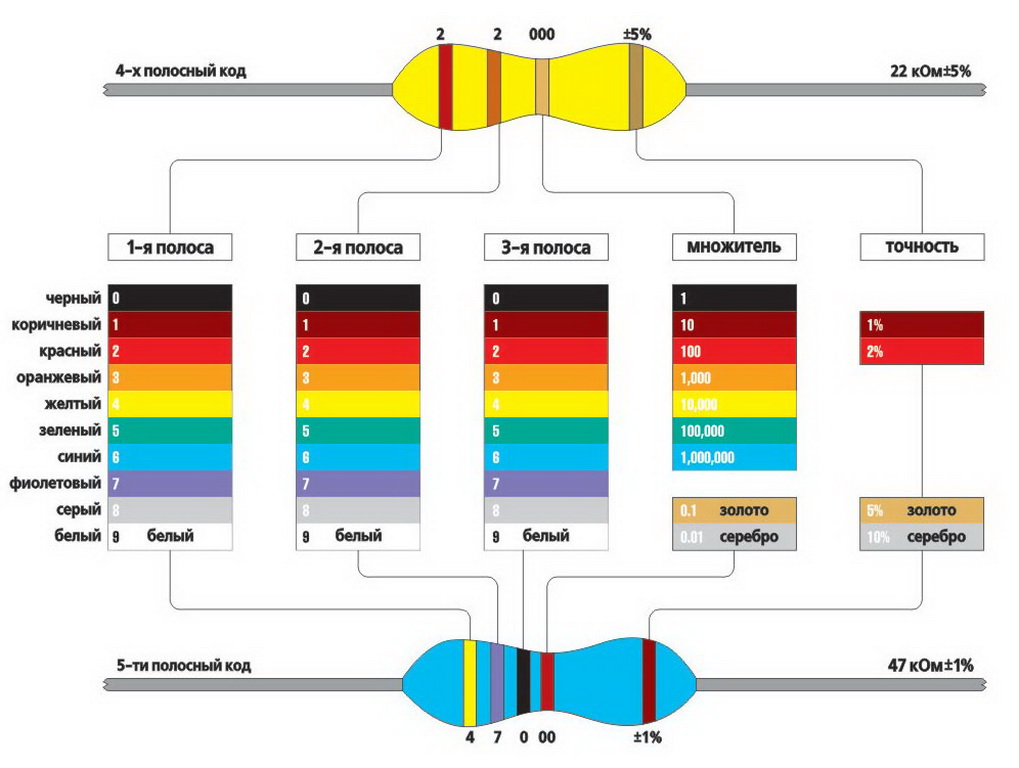

Цветовая кодировка сопротивлений

Для сборки схемы потребуется маломощный паяльник, флюс для пайки, припой и бокорезы. Последовательность сборки может быть и другой.

Устанавливаем согласно номиналу резисторы на плату и припаиваем их, а также по ключу нарисованному на плате устанавливаем и припаиваем кроватку для микросхемы.
Аналогичным образом припаиваем переменный резистор, конденсаторы, гнезда подключения.
Светодиоды имеют полярные выводы. Длинный вывод светодиода всегда положительный. Смотрите фото. Формируем выводы, устанавливаем и припаиваем светодиоды с учетом будущего применения и установки платы в корпус.
Проверяем правильность сборки и пайки, при необходимости устраняем ошибки.
Вставляем микросхему в кроватку по ключу нарисованному на плате.
Подаем напряжение 12 Вольт от блока питания.
Подаем сигнал с телефонного выхода любого гаджета. Если все детали правильно установлены и исправны, то схема заработает. Смотрите видео. Уровень звукового сигнала на входе задается подстроечным резистором R4. Смотрите видео.

Как собрать индикатор уровня входного сигнала на микросхеме LM3915

Watch this video on YouTube

Размещение микросхемы LM3915 на кроватке весьма кстати. У микросхемы есть родственники LM3914 и LM3916 с линейной и растянутой шкалой. Микросхемы абсолютно идентичны по выводам. Поэтому на базе этой схемы можно легко собрать индикатор напряжения, мощности или индикатор контроля какого либо параметра.

Успехов и роста навыков в пайке.

Из чего собрать светодиодный индикатор уровня?

За основу могут быть взяты аналого-цифровые преобразователи (АЦП) LM3914-16. Эти микросхемы способны управлять как минимум 10 диодами, а при добавлении новых чипов количество лампочек может увеличиваться практически до бесконечности. Индикатор может иметь любой цвет, а над исполнением корпуса лучше подумать заблаговременно, чтобы потом это не стало неожиданностью.

LM3914 имеет линейную шкалу, которая может также использоваться для измерения напряжения, а 15 и 16 – логарифмическую, но при этом цоколевка у микросхем ничем не отличается.

Светодиоды при этом могут быть любыми, импортными или отечественными, главное, чтобы они подходили для выполнения поставленной задаче. Например, можно использовать простейшие диоды АЛ307, но можно и более сложные.

Светодиодный индикатор уровня звука на lm3915

Соберём индикатор громкости на светодиодах с применением компараторов на lm3915.

Разберёмся, как работает схема.

На вход 5 поступает анализируемый сигнал, его амплитуда должна быть 10В. Для сопряжения амплитуды входящего сигнала нам потребуется транзисторный ключ. На его базу через резисторный делитель напряжения на R5 поступает анализируемый сигнал.

Логическая структура lm3915

Индикатор звука на lm3915 может работать в двух режимах индикации – «точка» и «столбик». В первом случае загорается светодиод соответствующий текущему уровню сигнала, во втором – все светодиоды от нуля до текущего уровня. Переключение режимов индикации осуществляется через переключатель между общим проводом и входом «9».

Принцип работы

Все индикаторы уровня построены на основе многокаскадных компараторов.

Компаратор – логический элемент, сравнивающий параметры двух входящих сигналов.

Схема индикатора звука и принцип её действия

Типовое включение предусматривает питание от источника 12В, которое поступает на третий вывод LM3915. Оно же, через токоограничивающий резистор R2 и два фильтрующих конденсатора С1 и С2, идёт на светодиоды. Резисторы R1 и R8 служат для снижения яркости последних двух красных светодиодов и являются необязательными. 12В также приходит на перемычку, которая управляет режимом работы ИМС через вывод 9. В разомкнутом состоянии схема работает в режиме «точка», т.е. происходит свечение одного светодиода, соответствующего входному сигналу. Замыкание перемычки переводит схему в режим «столбик», когда уровень входного сигнала пропорционален высоте светящегося столбца.

R5=12,5/I LED , где I LED – ток одного светодиода, А.

Из чего собрать светодиодный индикатор уровня?

Светодиодный индикатор уровня звука на lm3915

Соберём индикатор громкости на светодиодах с применением компараторов на lm3915.

Разберёмся, как работает схема.

Логическая структура lm3915

Поделки своими руками для автолюбителей

Приветствую всех, сегодня рассмотрим схему простого индикатора аудио сигнала. Индикатор построен на старой микросхеме KIA6966, она имеет кучу аналогов, все имеют аналогичную схему включения, а их список приведен ниже. Это специализированная микросхема 5-и канального индикатора уровня

Схема проста до безобразия, никаких активных компонентов помимо самой микросхемы, всего пара конденсаторов и резисторов.

По быстрому развел печатную плату, получилось весьма компактно. Схему собирал в соответствии с даташитом, заработало при первом же включении.

Оптимальный диапазон питающих напряжений от 4-х до 12 Вольт, максимальное — 5 вольт. Теперь рассмотрим саму схему. Использовать можно буквально любые светодиоды помимо матриц, выходной ток каждого канала составляет около 8мА, что достаточно для большинства светодиодов, в моем варианте использованы 3-х миллиметровые светодиоды.

Сигнал поступает по разделительному конденсатору и резистору R1 на вход микросхемы. Светодиоды зажигаются по очереди, помимо нарастания входного сигнала. При отключении звукового сигнала линейка светодиодов будет поочередно потухать, а время потухания зависит от параметров р3, ц2, резистор R2 ограничивает ток через светодиоды, можно подобрать в зависимости от параметров использованных светодиодов. Если же использованы разные светодиоды, можно использовать отдельные резисторы для каждого светодиода, подбирая сопротивления этих резисторов можно добиться одинаковой яркости светодиодов.

Максимальное потребление схемы при питании 10 -12 вольт не более 20-25 мА, ток покоя схемы при отсутствии входного сигнала не более 8 мА, что весьма неплохо.

Использованные конденсаторы должны быть рассчитаны на напряжение не менее 16 Вольт, резисторы буквально любой мощности, у меня например они на 0,125 ватт.

Именно эта схема обладает довольно большой чувствительностью и синусоидального сигнала человеческого тела достаточно для полного засвечивания линейки.

Автор; АКА КАСЬЯН
