Чертежи лодок из фанеры: выбор материала и сборка

Отдых на воде – одно из самых популярных способов провести выходные, который выбирают не только любители рыбалки, но и поклонники активного отдыха. Некоторые предпочитают бороздить водные просторы, занимаясь плаванием, однако этот способ не всегда уместен – полноценное удовольствие от присутствия водной стихии можно получить только посредством плавательного средства

К сожалению, приобрести лодку не всегда представляется возможным. Цена на качественное плавательное средство будет весьма существенна – в среднем она составляет около 35000 тысяч рублей. Единственным выходом в данном положении является изготовление лодки своими руками.

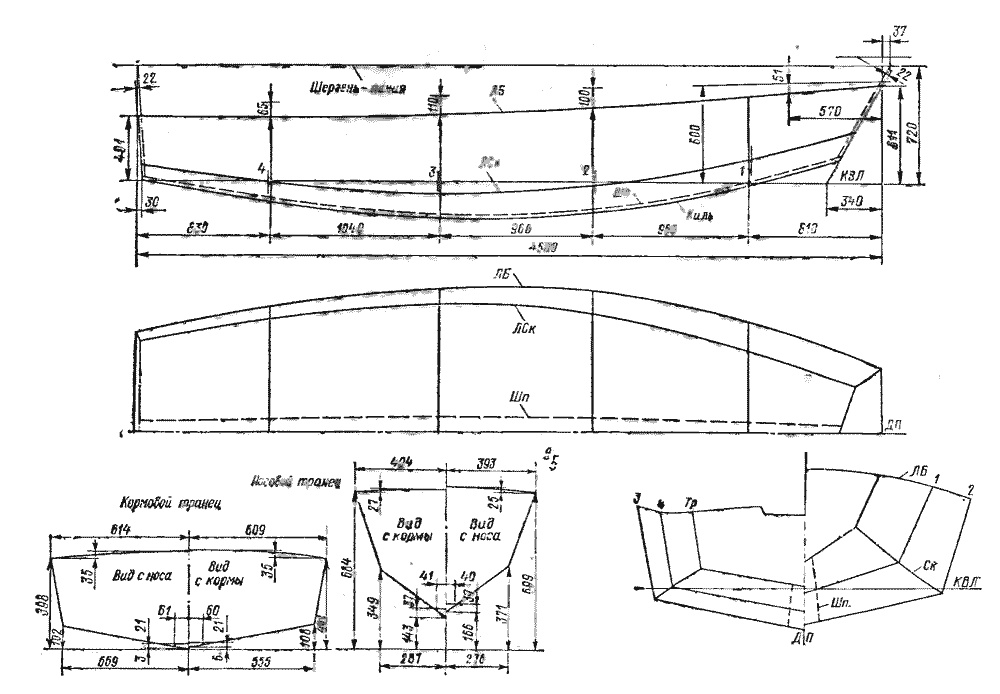

Вот по такому чертежу собираются лодки

Сборка лодки

Когда элементы деревянной лодки будут собраны, нужно начинать сборку изделия. Начать следует с носовой части. Оба бортика и треугольный брусок необходимо соединить между собой при помощи саморезов. Выступы сверху и снизу желательно сразу срезать, чтобы они в будущем не мешали.

Следующий шаг очень важный и ответственный, так как необходимо придать будущей лодке форму. Необходимо определиться с шириной лодки и поставить распорку по середине. Доску для распорки выбирайте размерами с высоту лодки, так у вас не лопнут бортики.

Когда распорка будет правильно установлена можно начинать придавать лодке форму, позовите на помощь нескольких людей или запаситесь веревками, чтобы сдерживать конструкцию.

Когда задник будет установлен, срезаем лишнюю часть снизу, а сверху можете сделать элемент в виде треугольника. Далее занимаемся распорками, которые будут постоянно поддерживать форму лодки, а также сидениями, которые устанавливаются поверх распорок. Количество, а также расположение этих элементов можете определить сами, так это может быть одно, два и более мест.

Выравниваем на нижней части все в одной плоскости и обрабатываем защитным слоем всю поверхность. Когда клей подсохнет, начинайте делать дно лодки.

Наилучшим вариантом дна станет оцинкованный лист металла. Постарайтесь найти такой лист, чтобы он соответствовал размерам лодки.

Обшивка днища деревянной лодки своими руками

После прочного соединения всех элементов каркаса лодки в одну прочную, жесткую конструкцию наступает время крепить внешнюю обшивку корпуса. Материалом для нее может стать как толстая водостойкая фанера, так и доски, соединенные вгладь или внакрой (клинкерная обшивка). Чаще всего народные мастера применяют фанеру, ведь работа с обшивочными досками требует не только хороших практических навыков, но и специальных инструментов.

Для начала нужно вырезать из толстой влагостойкой фанеры лист днищевой обшивки. Делать это нужно, сняв размеры с чертежа и ориентируясь на ширину нижней части шпангоутов, которая уменьшается от средней части корпуса к носу и корме. Предварительно рекомендуется сделать картонный шаблон-выкройку «по месту», который покажет фактическое расположение линий шпангоутов. Шаблон накладывается на лист фанеры, после чего шилом отмечаются места будущих сквозных отверстий для крепления болтов.

Дрелью просверливаются отверстия в днище и нижних частях шпангоутов, затем лист днища прикладывается к перевернутому вверх килем каркасу. После этого днище крепится двумя-тремя сквозными болтами, туго затянутыми на гайки. Под последние обязательно следует продевать широкие в диаметре шайбы – чем шире, тем лучше. Места фиксации пропитываются эпоксидным клеем.

Обшивка днища лодки готова. Построить своими руками лодку вполне реально!

Главное

Перед тем, как самому приступать к постройке фанерной лодки, необходимо понять, что такие самоделки халатного подхода к делу не терпят. Это может сказаться не только на внешнем виде изделия, но и на вашей же безопасности и надёжности

Первое, на что нужно обратить особое внимание, – это помещение, в котором будут проводиться работы. Если было решено построить лодку зимой или ранней весной, то нужно исключить сквозняки и повышенную влажность

Второе, за чем нужно проследить особо, – это материал и инструменты. Фанеру необходимо подобрать без сучков, клей, краску и олифу только от проверенного производителя. Инструмент должен быть в полном порядке. Электролобзик заправлен пилкой с маленьким размером зубцов.

Если планируется моторная лодка, особое внимание следует обратить на транец. Для его изготовления лучше взять цельную дубовую доску

Склеенная в несколько слоёв фанера тоже подойдёт, но доска будет надёжнее.

Так же строго следует следить за симметричностью днища и одинаковостью бортов. Неправильный загиб одного борта на лодке или на шлюпке, смотря, что строится, приведёт к тому, что она станет рыскать на воде или забирать в одну сторону.

И последнее: торопиться не надо ни в коем случае. Если в инструкции к клею указано, что он должен сохнуть три дня, то к дальнейшим работам нужно приступать только на четвёртый. С краской и олифой действуют те же принципы.

Сборка конструкции

Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик

Важно точно резать по размерам, иначе конструкция не сойдется

Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.

Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.

После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.

Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты. Когда клей высыхает нужно поставить шпангоуты

Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором

Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.

После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.

Покраска состоит из:

Обезжиривания всех деталей судна;
Обработки деревянных элементов пропиткой;
Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
Грунтовки. Для этого можно использовать кипяченую олифу;
Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;

Сборка корпуса лодки

После заготовки необходимых деталей для остова судна, начинается процесс сборки

Все действия должны проводиться аккуратно, обращая внимание на все погрешности, не допуская помарок

При закреплении шпангоута к килю, необходимо провести предварительное крепление, только выполнив проверку правильности выполненных действий, закрепляем детали окончательно.

Жесткость каркаса зависит от качественного скрепления футоксов. Футокс – это основной элемент в шпангоуте. Шпангоут в свою очередь состоит из 3 составляющих:

2 футоксов, располагающихся по бокам и стоящих в вертикальном положении. К ним крепятся борта судна.
Флортимберса, находящегося снизу и горизонтально, которая крепится к килю.

Следующим этапом, будет изготовление форштевня. Для него необходима крепкая порода дерева. Самый лучший вариант — это дуб, либо, в крайнем случае, подойдет вяз. Если представится такая возможность, то изготовления форштевня лучше производить из цельной детали, имеющей нужный природный изгиб. В случае, если такой возможности нет, то можно обойтись и сборным, но так теряется крепость изделия. Есть еще вариант, требующий усилий, вырубить топором деталь из куска доски.

Особенности

При изготовлении лодочного изделия следует отметить, что основным из главных критериев, является основа каркасной части, на которую в последующем будут крепиться остальные части лодки.
Носовая область образуется форштевнем и будет фиксироваться на одной из сторон. Ахтерштевнем производится крепление кормовой части.
Для достижения поперечных очертаний и изгибов используются поперечные детали, которые позволяют лодке достичь определенной жесткости.
Для образования нижней палубы, во внутренней части необходимо положить настил. Далее изделие подлежит обшиванию фанерой.
Все изделия могут выполняться на основе деревянных изделий, что в последующем будут склеиваться между собой.
По желанию, фанерные лодки могут быть оснащены моторами и веслами, но для этого в кормовой части необходимо установить транец.

Работа с клеем

Работы с клеем направлены на то, чтобы получить прочную конструкцию, а при случае, заполнить им швы или трещины. При работе с фанерой, проклеиваются все места соединения заготовки с килем и шпангоутами. После пробивки гвоздями, клеем заполняют зоны соединения фанеры с несущими элементами, если они не прилегают плотно.

Для улучшения прочности и ходовых качеств плавсредства, фанерная обшивка обклеивается стеклотканью. Подобная защита деревянной конструкции повышает долговечность лодки. Стеклоткань одинаково распределяется по плоскости обшивки, при этом не желательны складки или появление пузырей, что указывает на плохое качество работы. Ткань клеится от киля, по направлению к бортовым доскам.

Особенности сооружения лодки из дюралюминия

Среди всех рыболовных приспособлений, лодка — самая заветная мечта рыбака. Причем судно может быть совсем небольшое. Например, складные модели можно брать с собой на ловлю с наименьшим шансом не вместить их в автомобиль. Чаще всего такие конструкции делают из дюралюминия.

Дополнительно понадобится прорезиненная ткань, накладки и заклепки, дерево, грунтовка, дерево, краска.

Монтаж таких изделий предусматривает несколько этапов:

Подбор материала. Необходимо 4 фрагмента для бортов и 2 для днища. Также понадобится 3 поперечины: 2 распорки, обеспечивающие надежность конструкции, и 1 сиденье.
Вырезание фрагментов, их подгонка и подгибка.
Изготовление отверстий для заклепок. Расстояние между ними не должно превышать 2 см. Все места, где были установлены заклепки, необходимо густо промазать краской, чтобы герметизировать их.
Для крепления сиденья используются оцинкованные крепежи.
Грунтовка и покраска приспособления.

С лодки такого типа лучше именно ловить рыбу. Для романтической прогулки он вряд ли подойдет. Для того чтобы не портить дюралюминий, лучше сделать сначала фрагменты из картона и подогнать их.

При оснащении приспособления лодочными моторами, можно соорудить настоящий катер. Но он нужен не всегда.

Преимущества использования фанеры для изготовления лодки

Фанера является легким, доступным и универсальным материалом, который может использоваться для различных строительных и ремонтных работ. К преимуществам использования фанерных листов для изготовления лодки следует отнести:

Прочность и легкость. Готовая конструкция из фанеры получается невероятно легкой, чем цельная древесина. При этом прочность клееного шпона практически не уступает дереву.
Устойчивость готовой конструкции. Фанерные листы имеют четкие геометрические пропорции, что не только делает разметку и монтаж простым, но и гарантирует отличный показатель устойчивости лодки.
Доступность. Фанера является доступным материалом, поэтому и лодка на ее основе обойдется недорого. К тому же дополнительно может потребоваться только специальный клей, отделочные материалы и простые инструменты.
Аккуратный внешний вид. Фанерная лодка получается очень аккуратной, и ничем не уступает покупным конструкциям.
Простота изготовления. Самостоятельно изготовить лодку из фанеры сможет каждый человек, обладающий хотя бы минимальными столярными навыками. При этом строительство займет от одного до нескольких дней в зависимости от сложности конструкции и интенсивности работы.

Чтобы конструкция из фанеры получилась прочной, устойчивой и долговечной, особое внимание следует уделить предварительным расчетам. Если есть хотя бы малейшие сомнения в своих силах, лучше использовать готовый чертеж

Подробное описание изготовления лодки из фанеры можно найти в видео:

#27

Отправлено 12 февраля 2010 — 08:21

Отвечаю Вам на вопросы из темы про «Пилигримм» здесь, ибо там это флуд . Ссылка на мою яхточку в предыдущем посте. Фотки, где я на байдарке, сделаны между Остром и Киевом. Десну выше устья Сейма я не видал (разве что кусками в России в Брянской обл. — очень красиво), а по Сейму и рядом ходил от Батурина до упора, и по Десне (и рядом — велосипед не плавает ) от устья Сейма до Киева. Как на байдах, так и на великах. Не за один раз, конечно.

Сообщение отредактировал kkkisa: 12 февраля 2010 — 08:34

Это интересно: Байдарки Таймень — распишем суть

Определяемся с параметрами

Специалисты представили наиболее комфортные параметры для плавсредства, выполненного на основе фанеры, толщина которой находится в пределах 5 мм:

Длина корпусной части (от носа до транца) – 4,5 (м);
Показатель ширины в наиболее широкой части корпуса (замеры снимаются поверху) – 1,05 (м);
Показатель глубины лодки – 0, 4 (м).

Самым важным этапом строительства считается построение чертежа. Можно взять готовый чертёж, представленный на сайтах в сети интернет или сделать его своими руками.

Очень важно предельно внимательно изучить предложенный чертёж, если схема будет взята из интернета. Построение масштабного чертежа рекомендуется производить на миллиметровой бумаге

Это позволит с точностью просчитывать элементы корпуса.

Этапы создания эскиза общего плана

Первым делом следует провести осевую (можно диаметральную) плоскость – линию, разделяющую корпусную часть по длине на пару равных частей. Учитывая симметричность изображения лодки следует максимально точно подгонять все элементы.

Плоскость диаметрального типа разделена на пропорциональные отрезки. В данных участках станут располагаться шпангоуты.

Чертим вертикальную проекцию плавательного средства.

Переходим к построению вида сверху.

Чертим планы шпангоутов по поперечным линиям.

Убеждаемся в согласованности расположений и масштабов всех частей.

Составив эскиз шпангоутов, переходим к построению его чертежа, используя масштаб 1 к 1. Желательно строить чертежи на картонном основании, что позволит с лёгкостью перенести его на фанеру.

Чтобы обеспечить необходимую плавность, следует производить соединение точек линейкой из металла (от киля к бортовой области).

Сложив чертёж по диаметральной плоскости, проверяем симметричность

Очень важно, чтобы стороны с точностью повторяли свои контуры.

Пример чертежа лодки из фанеры

Перенос изображения с шаблона на фанеру

Проверив симметричность всех элементов, переносим изображение сначала на картонную основу. После этого переходим к перенесению шаблонов на фанеру, с точностью соблюдая при этом все контуры. Ни в коем случае не стоит делать добавки на припуски! Перенося шаблон, порядок расположения волокон соблюдается в абсолютной точности.

Фото транца, деталей днища и бортов

Описание рабочего процесса

Отметим сразу – изготовление катера своими руками процесс довольно длительный, к тому же у вас должно быть помещение, в котором будут производиться работы, чаще всего используется гараж или другое строение достаточного размера.

Сооружение корпуса

Процесс производится в следующей последовательности:

Можно сделать чертежи катера своими руками из фанеры, но гораздо проще найти готовый вариант с подходящими вам параметрами, так как есть множество важных нюансов, которые не знают те, кто не является специалистом в области постройки плавательных средств. Лучше всего проконсультироваться со знатоками, чаще всего они могут предложить проект или порекомендовать хороший вариант;

Лучше найти готовые чертежи и выкройки катера из фанеры – своими руками сделать их непросто, и вы сможете сэкономить очень много времени и исключить ошибки и просчеты

Работа начинается с того, что листы сращиваются между собой, это можно сделать с помощью прикрепления накладки, которая закрепляется эпоксидкой и саморезами, важно, чтобы у вас в итоге получились элементы нужной длины. На следующий день можно продолжать рабочий процесс; Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм. Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Изогнутые линии – самая ответственная часть работы при раскройке элементов

После того, как все заготовки нарезаны, можно приступать к следующей стадии.

Сборка

Процесс состоит из данных работ:

Все проекты катеров из фанеры состоят из одинаковых элементов, поэтому последовательность операций всегда аналогична. В первую очередь скрепляются элементы днища, для этого вдоль соединения на расстоянии 15-20 мм сверлятся отверстия под проволоку и части стягиваются. При этом не стоит прикладывать слишком большое усилие, чтобы не повредить материал;
Далее устанавливаются поперечные элементы жесткости, которые называются шпангоутами, их проще всего вырезать из фанеры толщиной 9-10 мм. Они приклеиваются эпоксидной смолой и дополнительно прикручиваются саморезами. Также крепятся продольные рейки 50х20, которые называются стрингерами. В шпангоутах можно сразу же сделать вырезы под лаги, чтобы впоследствии не работать в стесненных условиях;
Затем устанавливаются бортовые элементы, в них делаются вырезы под стрингеры и ставятся сами элементы жесткости, после этого можно приклеивать и прикручивать саморезами фанеру для бортов. Соединения изнутри для дополнительной прочности промазываются эпоксидной смолой и закрываются одним слоем стеклоткани;

Так выглядит процесс сборки

После того, как все элементы скреплены между собой, необходимо перевернуть конструкцию. Для этого ее проще всего вынести и сделать это на улице, так как помещение такой площади, чтобы сделать это внутри, найти очень сложно. Для того чтобы не повредить конструкцию, ее проще всего уложить на старые автомобильные покрышки;
Далее необходимо выкрутить все саморезы изнутри и заделать их эпоксидной смолой, после этого замазываются и все соединения, чтобы заполнить щели и сделать поверхность максимально ровной. После высыхания первого слоя производится наклеивание стеклоткани шириной 10 см, затем клеится полоса 17 см, а третий элемент должен иметь еще большую ширину, чтобы перекрывать два первых, это позволяет придать всем изгибам жесткость;

Чтобы фанерные катера были надежными, необходимо тщательно проклеивать все соединения

Далее наружная часть оклеивается всплошную, лучше сделать это в 2-3 слоя. После высыхания производится шлифовка и шпаклевка поверхности для того, чтобы она стала ровной;
Когда поверхность выровнена, можно перевернуть конструкцию для того, чтобы заполнить все полости пенопластом и обшить их листами фанеры изнутри. Сооружение каюты производится по заранее выбранному эскизу, следует помнить, что чем сложнее конфигурация, тем больше времени пойдет на сборку конструкции.

Каюта также оклеивается стеклотканью для усиления

Последний этап – грунтовка влагостойкими составами и окрашивание, важно использовать качественные композиции, их цена выше, но тут не стоит экономить. Если вам не нужен катер, и вы хотите узнать, как сделать лодку, то все производится так же за исключением того, что не требуется сооружение каюты

Катер из фанеры своими руками чертежи выкройки

Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него 2. Самодельный наждак из двигателя стиральной машинки 3. Самодельный генератор из двигателя от стиральной машины 4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат 5. Гончарный круг из стиральной машины 6. Токарный станок из стиральной машины автомат 7. Дровокол с двигателем от стиральной машины 8. Самодельная бетономешалка

Самодельная лодка из фанеры (мастер-класс, фото, пошагово)

Вот и дошли руки до осуществления давней мечты, принялся строить лодку. Для первого раза выбрал лёгкий проект, ну так сказать для тренировки. Съездил на производство аналогичных лодок в Череповец и там кое что подсмотрел и прикупил недостающих материалов, за что отдельное спасибо хозяину верфи.

Вот такая должна получиться лодка:

Сегодня раскроил листы фанеры и приступил к самому важному и сложному на мой взгляд процессу- это заусовка и склейка листов фанеры. Т.к

длина лодки превышает длину стандартных листов фанеры, то их приходится сращивать, для этого существует много способов, но я выбрал самый технически сложный, но и более эстетичный вариант склейки «на ус».

Обрабатываем листы фанеры сначала при помощи рубанка, а потом шлифмашиной.

Вот так выглядит это в процессе обработки.

Вот так листы должны прилегать и склеиваться.

После подгонки деталей склеил их и поместил под пресс.

Вот пока все подготовительные работы по лодочке, после того как листы склеятся приступлю к разметке и раскрою деталей.

Сначала соединение «на ус» отрабатывал на обрезках фанеры и на это страшно было взглянуть, но опыт пришел при работе на «чистовом» варианте

Чертежи лодок

На сегодняшний день самыми популярными являются лодки по проекту «Stitch and glue», что переводится как «Сшей и склей», большая часть таких чертежей продается в натуральном масштабе, это делает процесс постройки более простым.

Одной из таких конструкций является «Север 520».

Север 520

Это чертежи под моторную лодку. Одновременно она сможет вмещать до 7 человек, есть и 2 спальных места. Ее длина составляет 5,2 м., а ширина 2,08. Двигатель рекомендуют ставить от 50 до 100 лошадиных сил.

Данная модель очень удобна и практична, но стоимость ее постройки превысит 100 тысяч рублей. Более доступной конструкцией является «Бриз-42».

Бриз-42

Вначале была модель «Бриз-26», она была рассчитана всего на двух человек, но на испытаниях хорошо себя зарекомендовала, поэтому было принято решение сделать более габаритный вариант. Так появился «Бриз-42».

От своего предшественника он получил внешность и узкое дно. Чертежи предусматривают багажные отсеки, палубу и ступеньку. В ней одновременно может находиться четыре человека. Используются весла, но можно установить и двигатель мощностью не больше 8 л.с.

Более сильные варианты приведут к дифференту хода, поэтому скорость не увеличится. Не страшна ей и плохая погода, есть возможность натянуть тент.

Для ее постройки своими руками используют дерево и листы фанеры. При довольно длинном корпусе (4,2 м.), вес составит всего около 60 кг. Водостойкие материалы обеспечивают нужную безопасность конструкции.

Среди компактных вариантов следует обратить внимание на тузик-картоп. Эту модель можно считать более современной модификацией «Золотой рыбки»

У них почти одинаковая длина, но тузик немного шире, и отличается высокими бортами.

Плоское дно и высокий борт обеспечивают нужную безопасность конструкции. Такая лодка вмещает двух взрослых людей и одного ребенка. Она отлично подойдет для отдыха на водоеме или рыбалки. Есть возможность использовать парус. При этом масса составляет всего 35-40 кг, что позволяет без проблем перевозить ее на крыше автомобиля.

Нос лодки может показаться немного странным, но он очень функционален. Благодаря такому носу увеличивается грузоподъемность и придается высокая устойчивость на воде. Кроме того, такие формы значительно упрощают процесс сборки.

«Утка-2»

Такая конструкция очень популярна среди рыбаков и охотников. На нее ставят моторы малых мощностей, также у нее малая осадка, а это позволяет плавать по мелководью и в зарослях.

Также «Утка-2» хороша и для прогулок по водоемам, есть возможность установить парус.

Она легко вмещает двух взрослых людей с большой кучей снаряжения. Если в пути кончиться топливо или заглохнет мотор, то движение продолжается благодаря веслам.

Скорость средства при включенном моторе будет составлять до 25 км/ч, на веслах примерно 5-6 км/ч. Маленький плавник позволяет двигаться прямо при гребле.

Такой вариант отлично подойдет для начинающих судостроителей. Сделать своими руками ее несложно, а двигатели и фанера обойдутся недорого.

Если не удалось найти нужный чертеж, то его можно сделать самому. Чертежи и наши рекомендации о постройке прицепа для лодки смотреть тут.

Из опыта по изготовлению ПВХ лодки

Можно при сборке лодки использовать не болты, а сварку, но тогда при поломке будет сложно заменить поврежденный участок лодки.

Если в сборке лодки будут использоваться болты, то необходимо сделать кантик. Полипропилен довольно прочный материал, и согнуть его просто невозможно, но если сделать кантик, то в сгибать будет просто. Достаточно обычной фрезой сделать углубления примерно в 3 миллиметра.

От края нужно отступить, чтобы осталось достаточно места для размещения болта на 15 мм с шайбой .

Работая с фрезой, необходимо проявлять осторожность, особенно когда лист только начинает резаться или в конце. Эти участки критические, потому как фреза может соскользнуть и прорезать лист насквозь. Прорезанный лист можно легко изгибать, и менять его форму, никакой деформации материала не возникнет

Правда использовать клей для крепления лодочных швов не целесообразно-все равно протечет. Потребуются либо болты, либо сварка

Прорезанный лист можно легко изгибать, и менять его форму, никакой деформации материала не возникнет. Правда использовать клей для крепления лодочных швов не целесообразно-все равно протечет. Потребуются либо болты, либо сварка.

Когда сделаете лодку, можно приступить к изготовлению якоря для пвх лодки своими руками. Но об это в следующей статье.

Желаем приятного времяпровождения с удочкой. Ждем ваших отзывов.

Фанера

Самым распространённым материалом для изготовления лодок сегодня, безусловно, является углепластик. Но этот материал – вотчина промышленности. Когда речь идёт о самостоятельном творчестве, то на передний план выходит такой «народный» материал, как фанера.

Фанера или по-другому, древесно-слоистая плита – строительный материал, создаваемый склеиванием специально выработанного шпона. Обычно количество слоёв шпона нечётное и, в любом случае, больше 3. Чтобы повысить прочность фанеры, каждый последующий слой шпона своими волокнами древесины перпендикулярен волокнам предыдущего слоя.

Шпангоуты – основа основ любого плавающего средства. Чертежи фанерных лодок, претендующих на нечто большее, чем звание плоскодонки, должны иметь отдельный вариант — расположение шпангоутов

Характеристики фанеры

При выборе фанеры для строительства лодки очень важно правильно выбрать её тип. По расположению волокон древесины на внешних слоях различают фанеру:

По расположению волокон древесины на внешних слоях различают фанеру:

Продольную, когда волокна направлены по длинной стороне, и,
Поперечной – по короткой.

Для строительства лодки лучше выбирать – продольную.

Конечно, возможен и такой изометрический чертёж, но это самый простой вариант для рубрики «чертежи лодки из фанеры бесплатно» — здесь нет шпангоутов, а работа во многом схожа со сборкой детского конструктора, разве что детали в десятки раз больше

По предназначению фанера делится на:

строительную,
промышленную,
упаковочную,
мебельную, и,
конструкционную – именно эту и выбираем для наших целей.

Существует классификация фанеры и по отношению к воздействию влаги, что принципиально важно для лодки:

ФБА – такая фанера считается экологически наиболее чистой, но её выбирать не стоит, она не отвечает жестким требованиям по влагостойкости;
ФК – так обозначается достаточно устойчивая к влаге фанера;
ФСФ – а так, с повышенной влагостойкостью;
ФБ – пропитанная бакелитовым лаком, такая фанера считается самой стойкой и может использоваться даже в агрессивных средах, что важно в нашем случае, и под водой;
БС – такая уже просто пропитывается бакелитовым клеем. Считайте, что если в вашем распоряжении оказалась такая фанера, то на 50% успех всего дела обеспечен

Такая фанера довольно долгое время специально использовалась в авиа и судостроении. В ней счастливо соединились все качества, необходимые для лодочных дел мастера – прекрасная гибкость, высочайшая прочность, полная водонепроницаемость, а ещё устойчивость к гниению и раскисанию;
БВ – а вот эта пусть не вводит в заблуждение, она во многом похожа на БС, но не обладает влагостойкостью.

О надстройке можно будет подумать и позже, сначала главное – надёжный корпус. Первое испытание на плавучесть и выравнивание ватерлинии происходит без надстройки

Принципиальная характеристика

Когда речь идёт об использовании фанеры для строительства лодки принципиальным будет выбор фанеры по её качеству, определяемом количеством сучков на метр квадратный наружного слоя.

Здесь различают 5 степеней качества:

E – так называемое, элитное качество, когда сучки отсутствуют совсем. Излишне, наверное, говорить, что всегда необходимо стремиться к выбору именно такой фанеры;
Ну, а далее, незамысловатая классификация качества — I, II, III и IV. В последнем случае количество сучков не контролируется.
I – максимальная длина сучков и коробления не превышает 20 мм;
II — трещины не более 200 мм, допустимы вставки древесины, а просачивание клея допустимо только на площади в 2% от общей площади листа;
III – не более 10 штук сучков диаметром не более 6 мм. Вводится даже ограничение на общее количество недостатков – не более 9;
IV – это самое плохое качество с даже выпавшими сучками и дефектами кромок под 5 мм.

Надёжный инструментарий залог успеха всей работы. Инструкция каждого используемого инструмента должна чётко оговаривать возможность работы с фанерой

Технология изготовления лодки

Изготовление лодки из фанерных листов является достаточно сложным процессом. Однако если придерживаться рекомендаций и последовательности выполнения работ, сделать такую лодку можно всего за несколько дней. Пошаговое описание процесса изготовления лодки:

Согласно предварительно составленному чертежу необходимо выпилить при помощи лобзика необходимые детали

Крайне важно, чтобы детали получились точно такого же размера, как и на чертежах. В противном случае при сборке возникнет нестыковка и придется заново выпиливать детали

Допустимая погрешность составляет всего 1 мм.
Необходимо склеить детали заднего борта и шпангоутов. Это гарантирует высокий уровень прочности и необходимую толщину конструкции. После склеивания данные элементы станут достаточно тяжелыми, однако на качестве лодки это никак не скажется.
Для соединения транцев и шпангоутов рекомендуется использовать дополнительные закрепляющие элементы, что гарантирует высокий показатель прочности. Для этого лучше всего использовать саморезы. Их длина должна быть такой, чтобы прочно соединить детали, но при этом не пройти насквозь них. Для работы рекомендуется использовать оцинкованные саморезы.
Чтобы упросить и облегчить работы, необходимо изготовить козлы, используя при этом брусья размером 50 на 50 мм
На них будет удобно поместить транец при установке.
После чего необходимо прикрепить днище и бортики к транцу так, чтобы на носу они соединились.
При использовании фанеры небольшой толщины рекомендуется все детали дополнительно обработать клеевым составом, уделяя особое внимание местам стыков деталей.
При строительстве моторной лодки транец следует обязательно проклеить стеклотканью, а также дополнительно укрепить досками из твердых сортов.
По окончанию черновой сборки все элементы необходимо зафиксировать и проклеить. Останется только зашпаклевать неровности, грунтовать и покрасить.

Несмотря на сложность проведения сборки, данный вариант изготовления плавательного средства является наиболее доступным. Однако следует использовать качественную фанеры, которая прослужит долго, и не будет впитывать влагу.

Самодельные лодки из фанеры под мотор: материалы и детали, сборка

Чертежи лодок из фанеры: выбор материала и сборка

Сборка лодки

Обшивка днища деревянной лодки своими руками

Главное

Сборка конструкции

Сборка корпуса лодки

Особенности

Работа с клеем

Особенности сооружения лодки из дюралюминия

Преимущества использования фанеры для изготовления лодки

#27

Определяемся с параметрами

Этапы создания эскиза общего плана

Перенос изображения с шаблона на фанеру

Описание рабочего процесса

Сооружение корпуса

Сборка

Катер из фанеры своими руками чертежи выкройки

Чертежи лодок

Север 520

Бриз-42

«Утка-2»

Из опыта по изготовлению ПВХ лодки

Фанера

Характеристики фанеры

Принципиальная характеристика

Технология изготовления лодки

Работа с клеем

Похожие записи:
