Мангал из кирпича своими руками на даче: пошаговая инструкция

Содержание

Особенности длительной эксплуатации самодельного мангала

Использование в работе качественных материалов повышает надежность конструкции. Правильные условия хранения и дальнейшей эксплуатации позволят продлить отменные эксплуатационные свойства модели. Поверхность готового изделия необходимо дополнительно обработать антикоррозийными средствами. Можно применять как покраску металла термостойкими смесями, так и его воронение.

Дополнительные меры защиты позволяют сделать складной мангал устойчивым к различным механическим воздействиям и высокой температуре. Изготовленное из нержавейки походное изделие не нуждается в обработке. Металл обладает необходимыми качествами для длительного использования.

После каждого использования нужно тщательно очищать стенки и дно конструкции от скоплений золы и сажи. Нельзя тушить угли водой, нужно дождаться их полного остывания естественным путем. Обнаруженные дефекты зачищают и обрабатывают краской.

Сделать разборный мангал своими руками сможет даже неопытный мастер. Все инструменты можно найти в любом доме, а подручные материалы доступны по низкой цене в ближайшем металлопрокате. На подготовку и обработку изделия уйдет небольшое количество времени.

Изготовление собственной полевой кухни

Когда перед хозяином стоит задача время от времени баловать своих домочадцев правильным шашлыком и котлеткой, то подойдет классический вариант самодельного изделия с функцией гриля. Он предопределяет строго прямоугольную форму, но с небольшими хитростями.

Мангал металлический: чертеж

Один из нюансов — это толщина листа. Гнаться за ней не следует. Железо больше 5 мм забирает в себя много тепла, так необходимое для ударной температуры жара. Менее 2 мм приводит к быстрому перегоранию материала и его деформации. Идеальным будет толщина стенок 3 мм, а дна — 4 мм.

Вначале составляется небольшая схема будущего изделия на бумаге. Мангалы, размеры которых четко не определены, рискуют просто недополучить материала и быть неудобными в использовании. Человеку ростом 180 см эргономичная высота установки будет чуть ниже кухонного стола — 70 см. Размер жаровни 35х80 см достаточен для небольшой компании.

Главной же величиной является глубина топки. Опытным путем выведен ее идеал — 17 см, с таким расчетом, чтобы мясо находилось над углями на расстоянии 12 см.

Их единственным минусом является только необходимость постоянного переворачивания шампуров. Однако процесс приготовление одной партии деликатеса занимает около 10 минут, так что это не проблема.

Подготовительный этап

Когда чертеж выполнен, можно приступать к его переносу на листы металла и подготовке комплектующих деталей. Для этого потребуется:

4 железные ножки длиной 55 см из уголка, профиля или трубы;
4 трубки большего или меньшего диаметра для вставки в них ножек — по 10 см каждая (если мангал будет разборным);
две продольные стенки размерами 77х15 см;
две поперечные стенки 35х15 см;
лист 35х80 см в качестве дна;
металлическая сетка 35х50 см, выполняющая роль гриля;
две перемычки для возможности установки решетки по 77 см;
цельный профиль, уголок или кованый декор для стяжки корпуса по контуру;
две ручки для транспортировки.

Сварочные работы и сборка

Если у хозяина нашелся цельный лист металла, то выкройку целесообразней сделать не по отдельности, а полной «разверткой», напоминающей вытянутый красный крест. Таким образом, понадобится только вырезать лишние боковины и болгаркой наметить линию сгиба сторон. Образовавшийся короб обваривают или скрепляют болтами, не нарушая общей его геометрии.

Новичку такая работа принесет первый опыт, а бывалый ее сделает за полчаса. Главное, соблюсти три условия:

Внизу продольных стенок (достаточно отступить 3 см) предусматриваются зазоры с целью улучшения тяги. Они высверливаются с шагом в 5 см и начинаются не с края топки, а за 30 см вбок. Таким образом, получится глухое пространство для приготовления углей к следующей партии шашлыка. Отверстия делают диаметром в 12 мм, в идеале использовать ступенчатое сверло.
Колосники из чугуна послужат сохранности дна мангала. Размеры такого улучшенного варианта должны будут скорректированы на высоту защиты. Толстостенный металл с перфорацией тоже справится с этой функцией.
Важным нюансом является вставка ребер жесткости. Арматура, уголок или цельный профиль пригодится не только для всех стенок короба, но и его днища. Заменить их могут эстетичные кованые элементы. Выразив индивидуальность, не будет сомнения, что хозяин сделал такой мангал из металла своими руками.

Вместо усилителей, прочность всей конструкции может обеспечить ее каркасная сборка. С этой целью сваривается рамка из уголков. Одна их плоскость отрезается под углом 45 градусов, Другая остается перпендикулярной. И уже на готовый каркас крепятся боковины и дно. При этом не должны быть закрыты вентиляционные отверстия.

Не стоит выбрасывать «бабушкино наследство». По такой же технологии можно изготовить подрамник для топки. Если приварить его на станину ножной швейной машинки, а короб уложить сверху, то получится оригинальный мангал «под старину».

Фаски для шампуров делаются на продольных боковинах. Причем с передней стороны прорезают канавку разной длины (до 3 см), а с задней, — треугольник или полукруг.

Далее осталось ко дну или сбоку закрепить кусочки профиля. Их диаметр должен позволять плотно входить съемным ножкам из массивных уголков. Это самый удачный способ для улучшения мобильности и хранения короба. Но можно приварить ножки, армировать их для устойчивости и сделать поддон для принадлежностей.

Покраска не является важным этапом в создании мангала, особенно если его правильно хранить, оберегая от осадков. Но когда внешний вид играет роль, то обрабатывают только наружные стороны. Для этого изделие зачищается, обезжиривается и окрашивается специальными жаростойкими покрытиями.

Начальный этап воплощения идеи – проектирование

Количество моделей барбекю на даче, своими руками выложенных народными умельцами, велико. Как выбрать то, что будет по силам и средствам? Для начала можно посмотреть тематические видеоуроки и фотоидеи. Каждый придумывает оригинальный дизайн и конструкцию уличного очага, подбирает необычные материалы для изготовления, эксклюзивно оформляет прилегающую территорию. Но все разнообразие по принципам устройства можно свести всего к 2 разновидностям: открытый очаг и дачная барбекюшница, своими руками построенная в виде печки с дымоходом. Ниже вы можете посмотреть разные варианты в нашей фотогалерее.

Определив удобный для себя тип, можно начинать разрабатывать эскизы и чертежи. Для составления чертежа потребуется знание точных размеров участка, где будет построено барбекю из бетона или из камня своими руками. Сразу приведем вам несколько примеров чертежей с размерами. Чтобы хорошо рассмотреть в все цифры кликните на картинку для увеличения.

Перед тем как выбрать место для строительства, нужно озаботиться вопросами пожарной безопасности:

не располагать угольные и дровяные очаги рядом с деревянными строениями;
не строить под кронами деревьев и рядом с кустарником;
если терраса или беседка имеют деревянный настил, то для очага потребуется плитный фундамент, превышающий его размеры на 50-100 см по периметру.

При строительстве своими руками барбекю во дворе нужно позаботиться о растениях, которые могут пострадать от жара. Фундамент придется возводить и в этом случае, чтобы очаг не был разрушен при движении грунта в весенний и осенний периоды.

Когда выбрано место и определены размеры барбекю на дачном участке, чертеж должен быть составлен так, чтобы стали понятными тонкости создания уличного очага. В качестве основы для кирпичного или каменного мангала может быть использована порядовая схема печи-грубки. Если хочется построить очаг необычной формы (круглый, в виде камина, сварить из металла и т.п.), то чертежи придется создавать самостоятельно.

Разобравшись с деталями строительного процесса по чертежам, можно рассчитать количество материала. Бетонные блоки или кирпичи учесть легко, но если хочется построить мангал из дагестанского камня или его местных аналогов (плитняка, песчаника и пр.), то придется собирать материал, ориентируясь на примерный объем будущего строения.

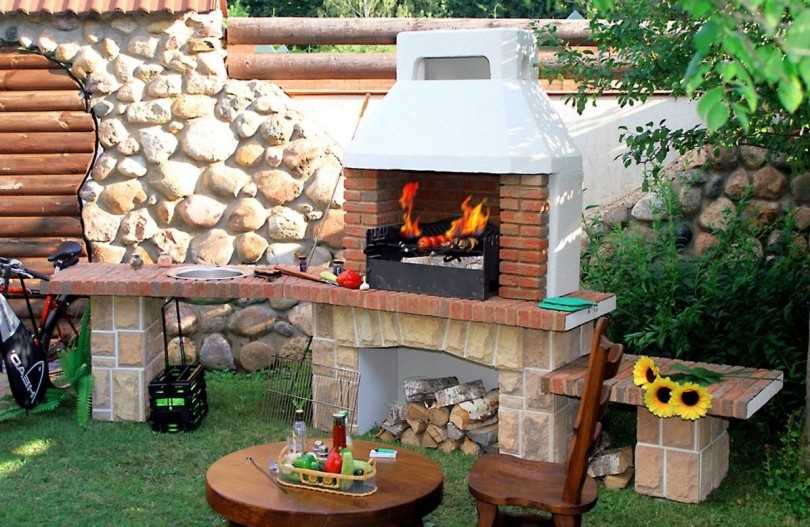

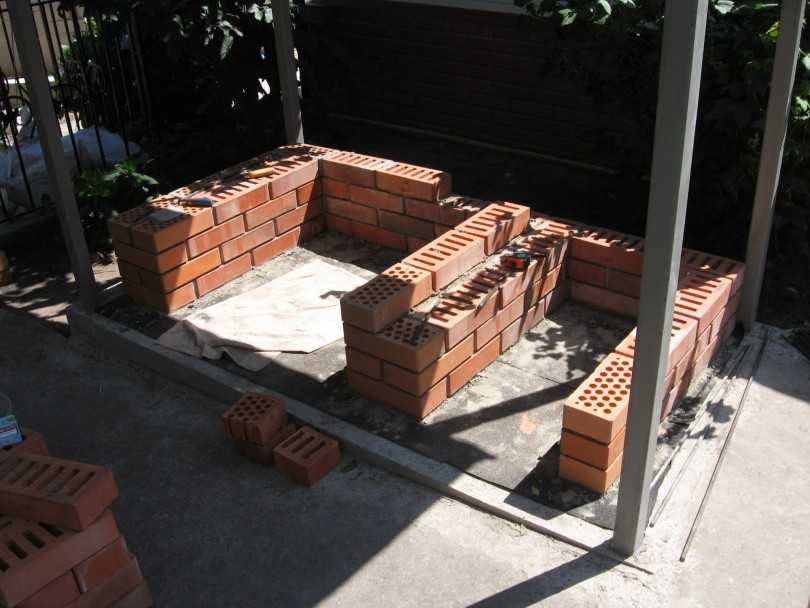

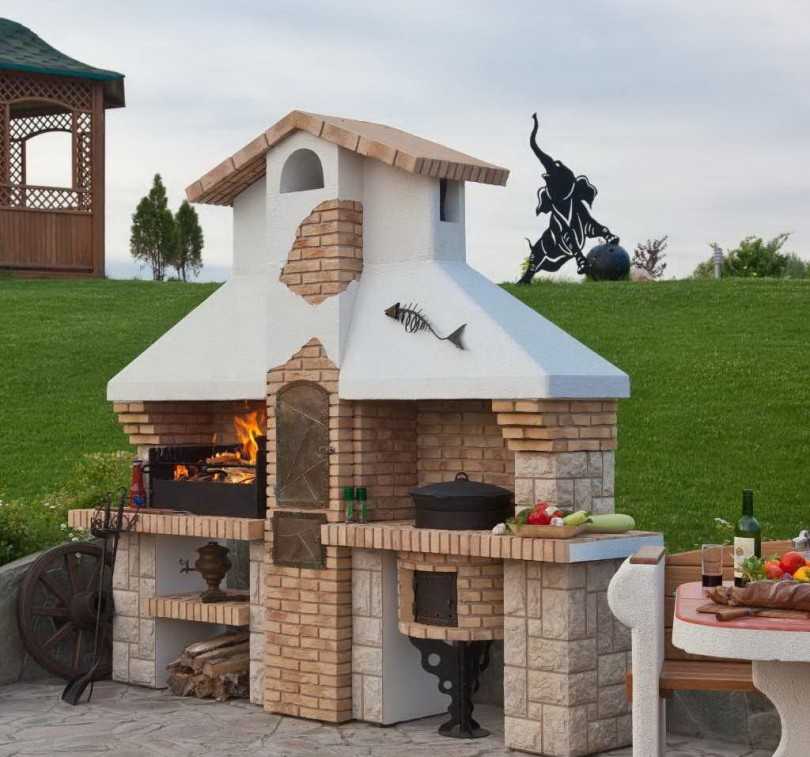

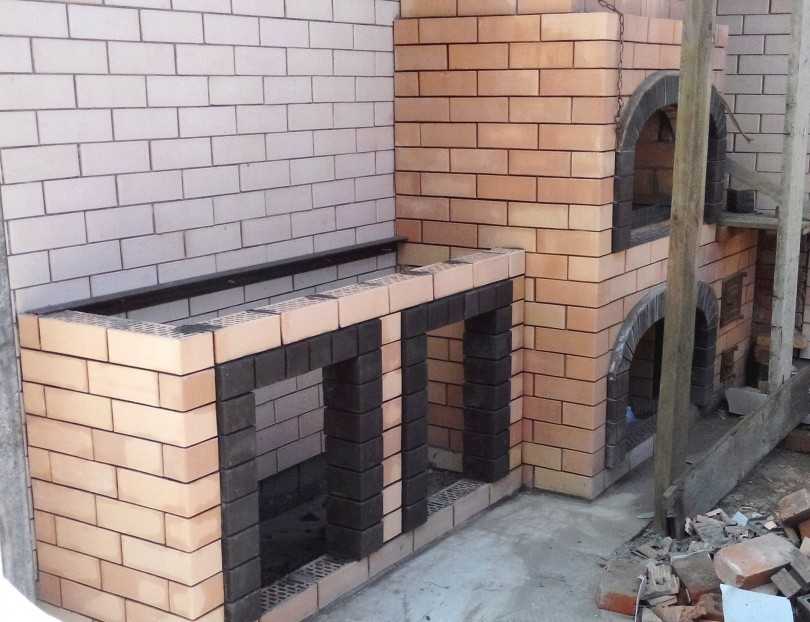

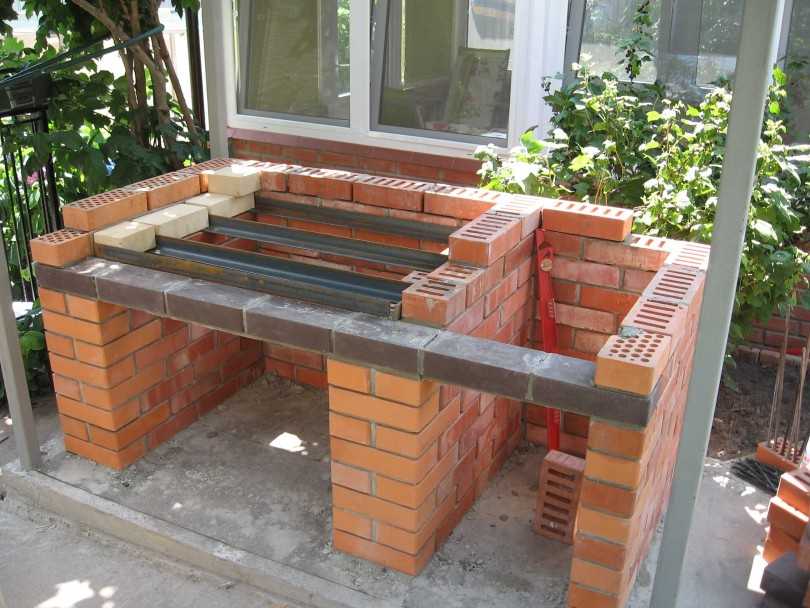

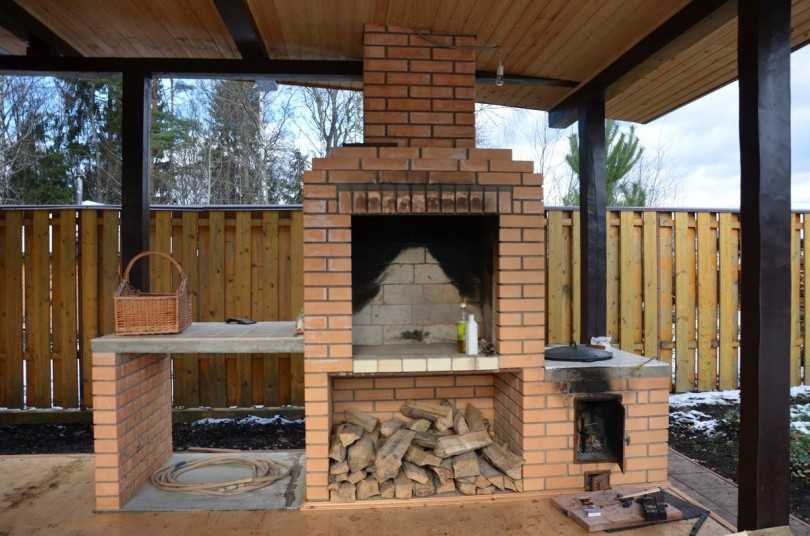

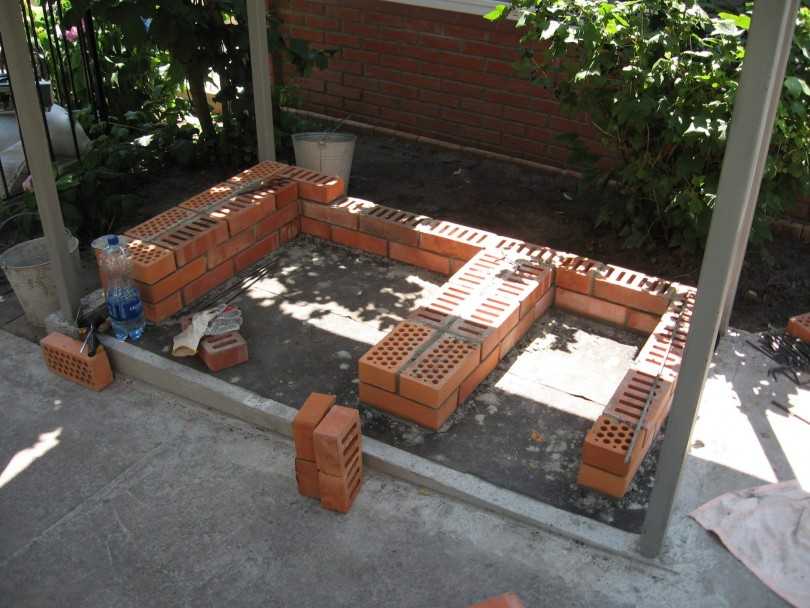

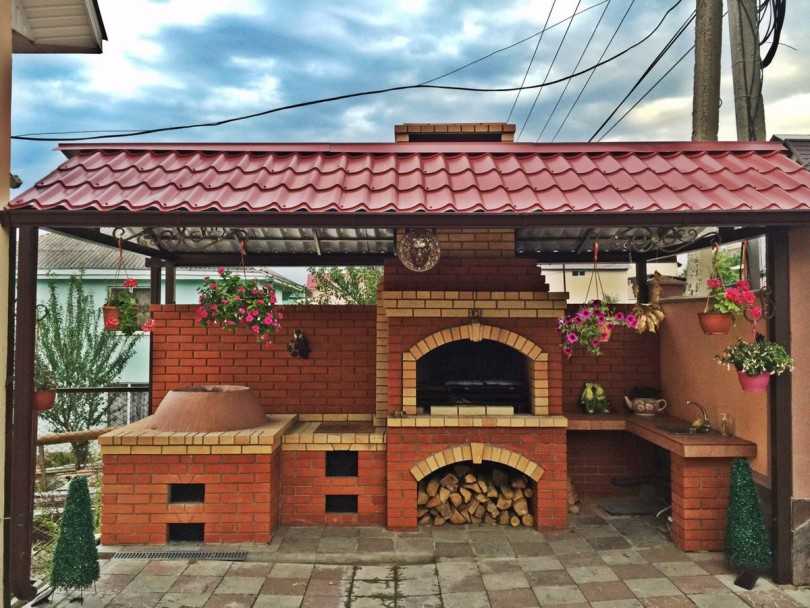

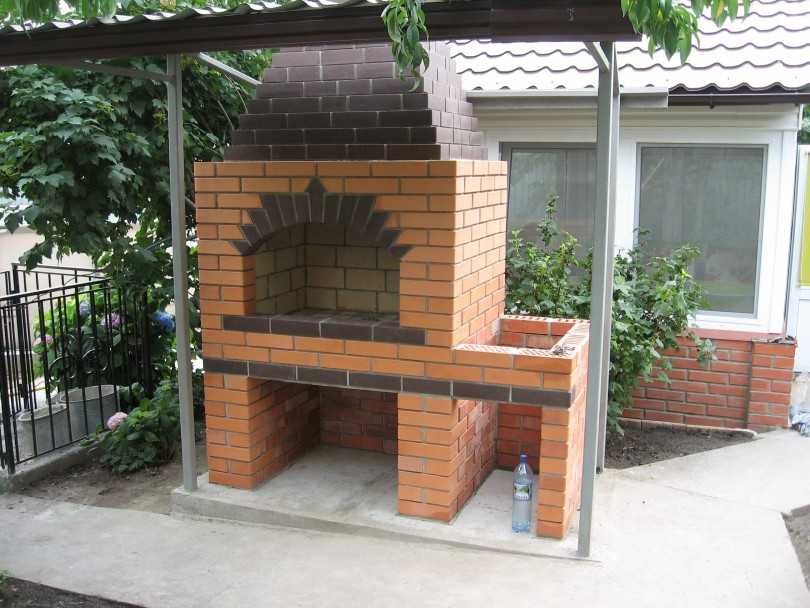

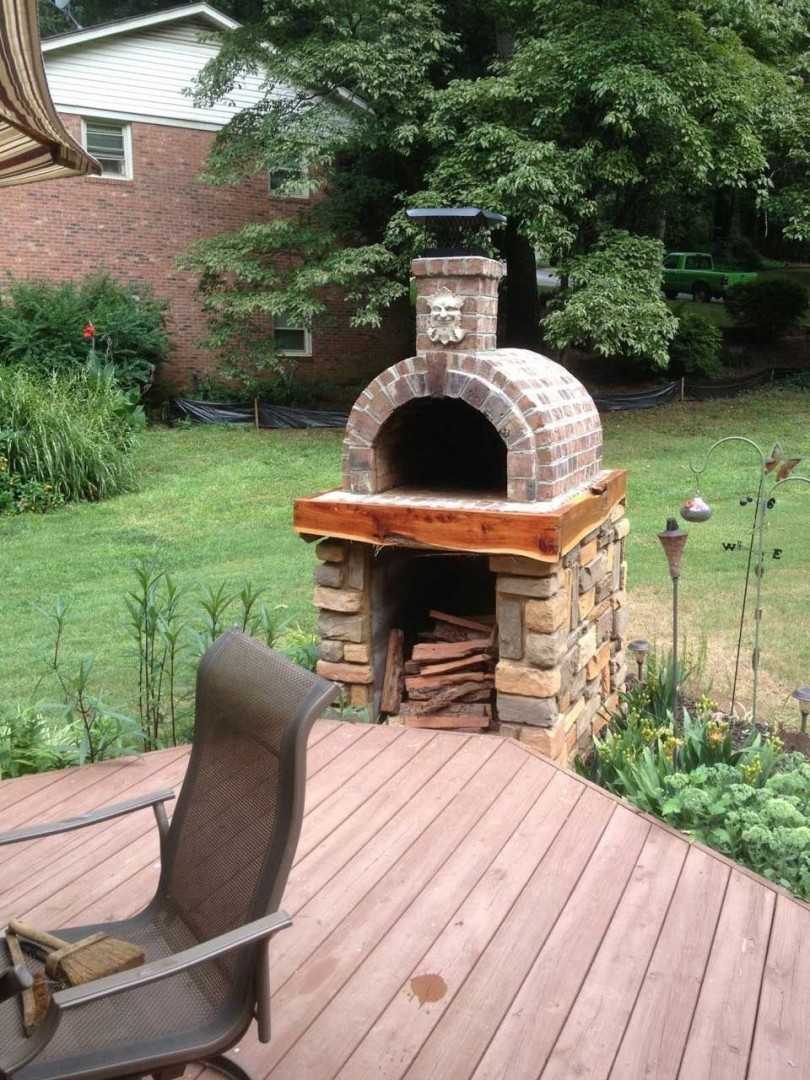

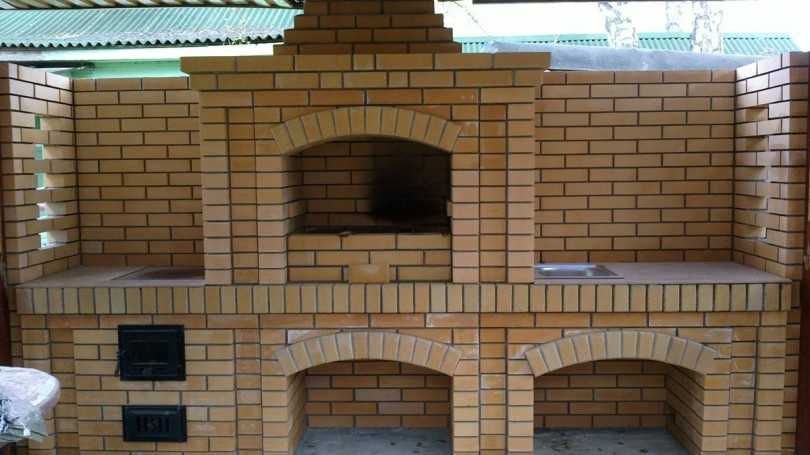

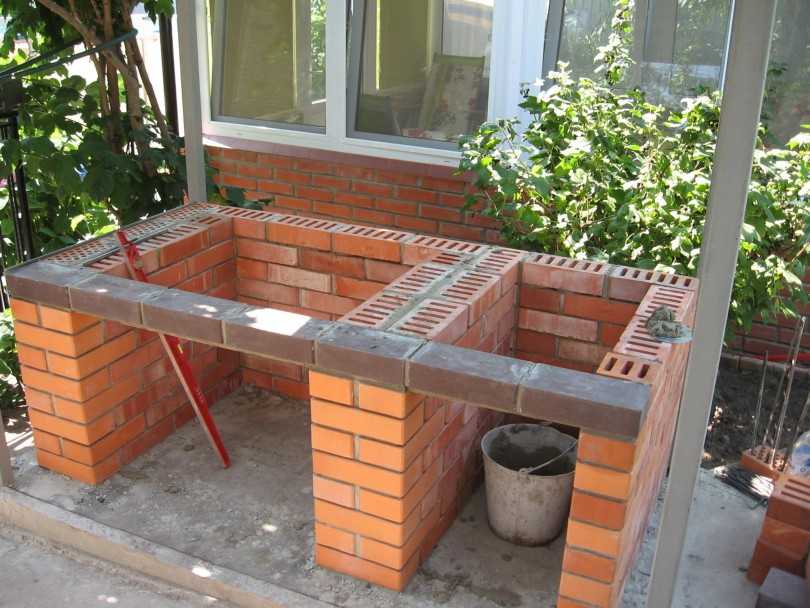

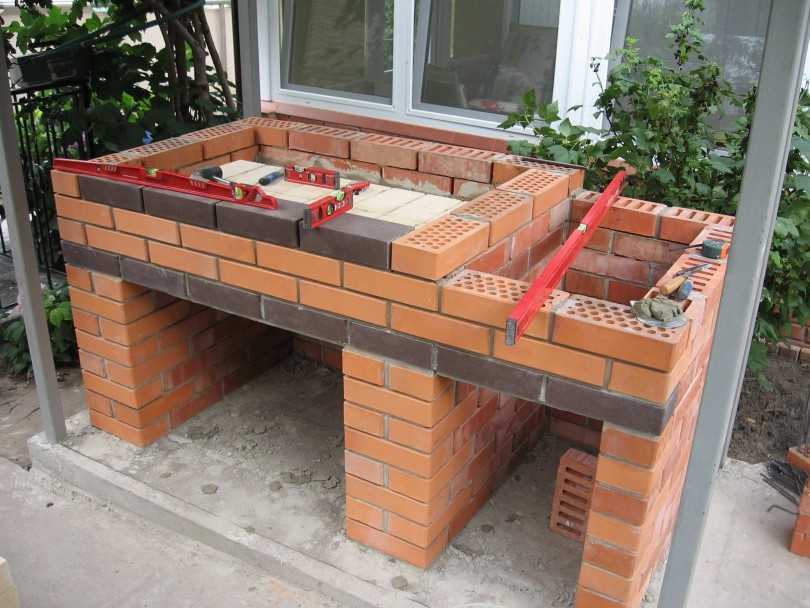

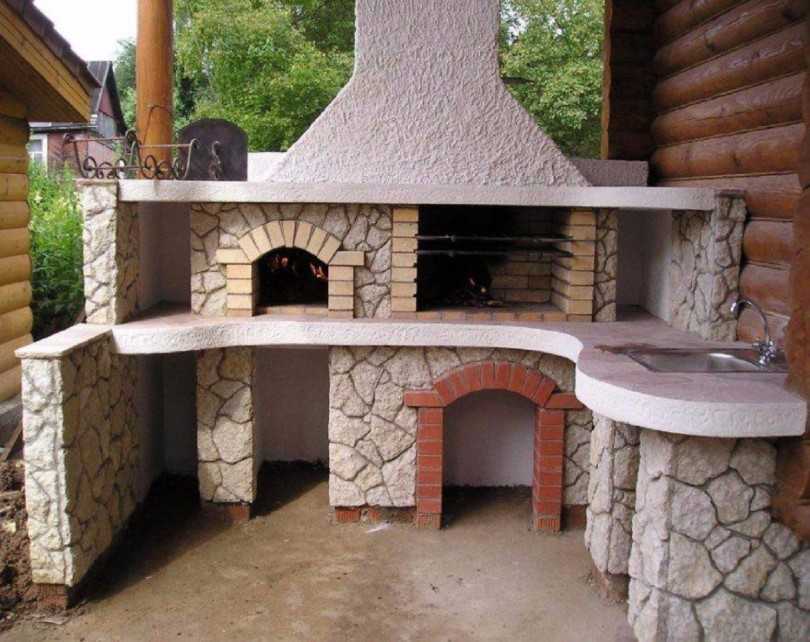

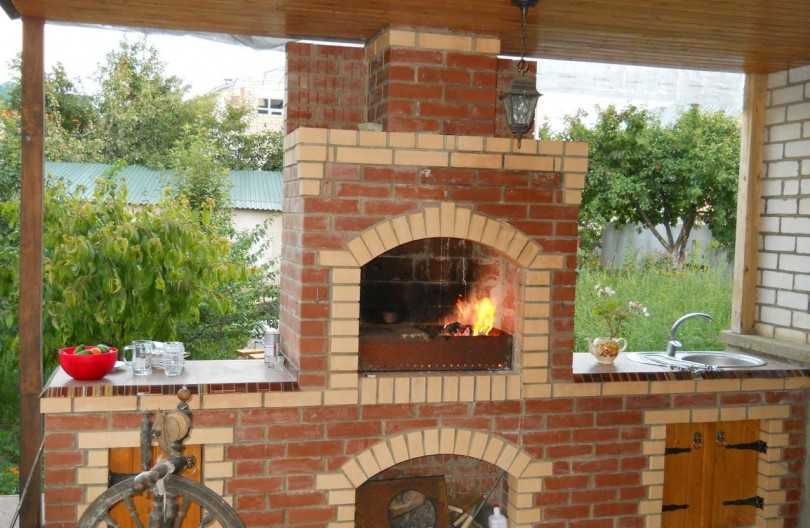

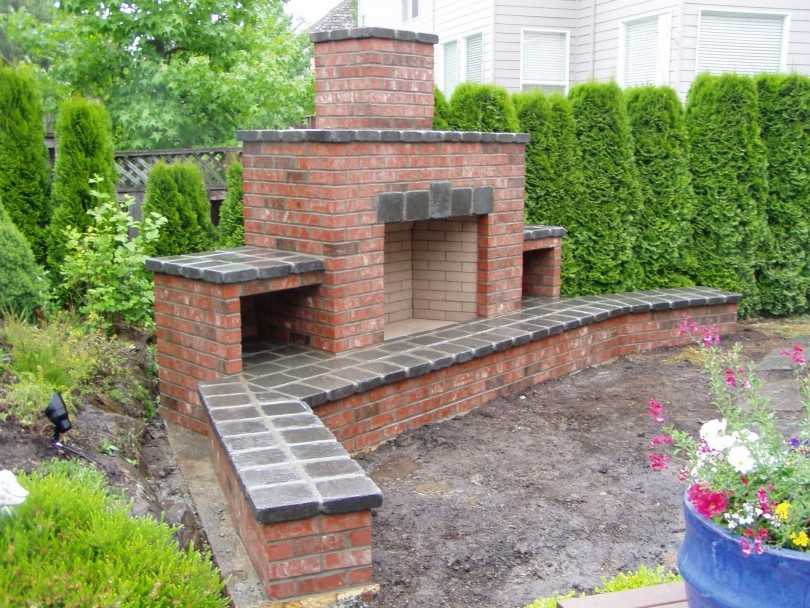

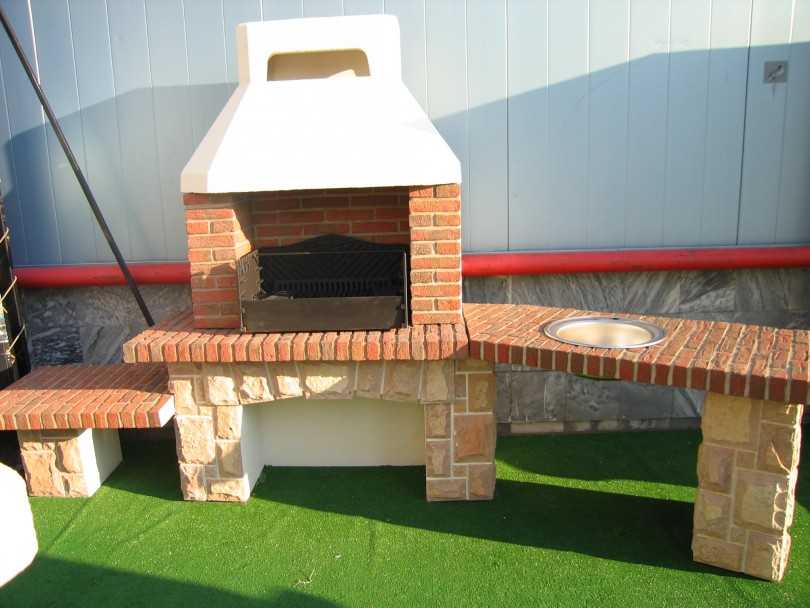

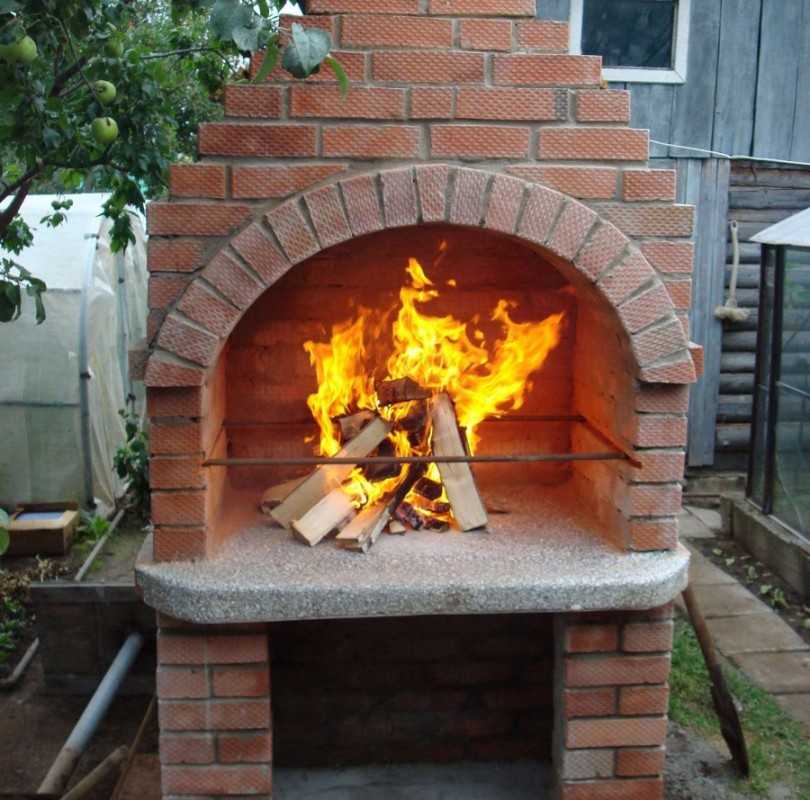

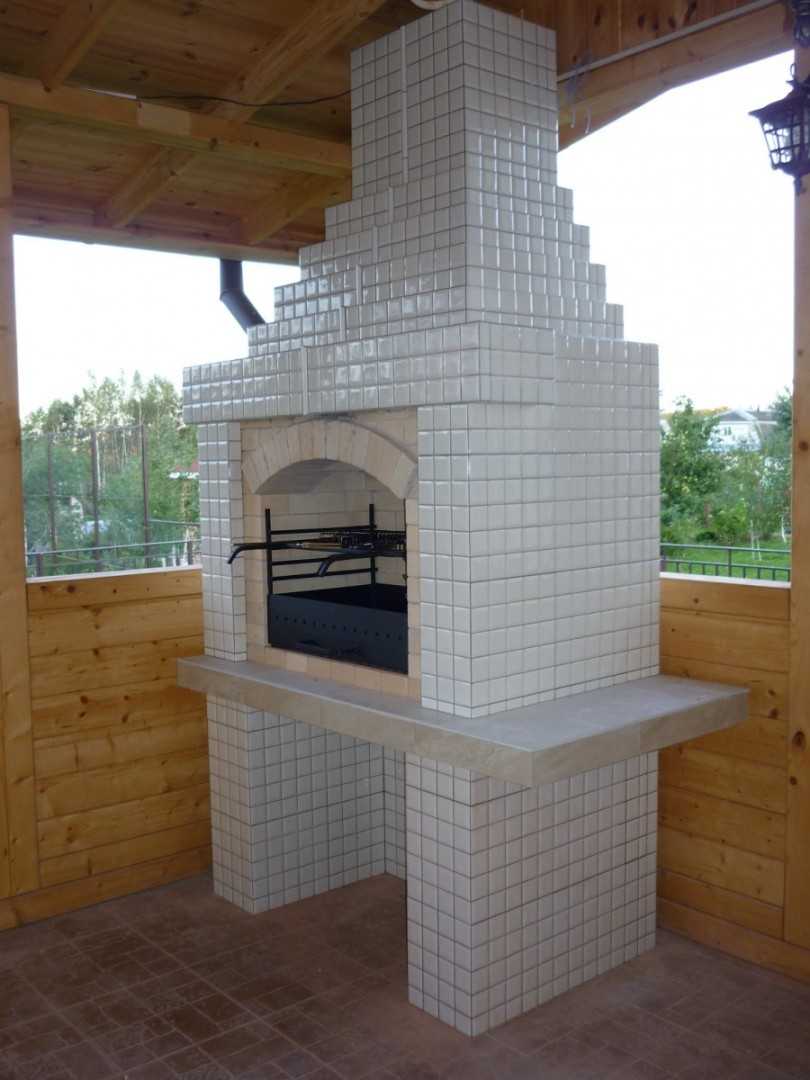

Фото мангала из кирпича своими руками

Источники
https:/TvoiDvor.com/mangalyi-i-barbekyu/kak-postroit-kirpichnyiy-mangal-svoimi-rukami-poshagovaya-instruktsiya/
https:/vdome.club/podelki/raznoe/mangal-barbekyu-iz-kirpicha-v-besedke-kak-sdelat-ustroystvo.html
https:/stroychik.ru/raznoe/mangal-iz-kirpicha-svoimi-rukami
https:/stroy-okey.ru/house/pristroyka/mangal-iz-kirpicha-svoimi-rukami-chertezhi-i-shemy-kladki/
https:/1-teplodom.ru/barbeku-iz-kirpica-125-foto-prostaa-instrukcia-kak-postroit-svoimi-rukami/
https:/svoimirykami.guru/mangal-iz-kirpicha-svoimi-rukami/
https:/mangalka.com/mangal/prostoj-mangal-iz-kirpicha.html
https:/tytpodelki.ru/mangal-iz-kirpicha/
https:/dizajninterer.ru/barbekyu-iz-kirpicha/
https:/svoimirukami.guru/mangal-iz-kirpicha-svoimi-rukami/

Традиционные материалы и особенности проектирования

Самые распространенные виды материалов для изготовления мангала своими руками – камень и сплавы. На фото из коллекций, публикаций специализированных сайтов можно без труда обнаружить простые и сложные конструкции из кирпича и металла.

Реже встречаются сооружения народных умельцев. Они обычно изготавливаются из дикого камня, подручных средств, вроде металлической бочки или газового баллона, трубы большого диаметра, ящика, запчасти пришедшего в негодность автомобиля.

Занимаясь проектированием будущего мангала, люди прибегают к разным источникам информации – копируют чертежи и схемы, размещенные в интернете, или образцы, имеющиеся перед глазами, – у соседа, друга, родственника. Некоторые умельцы предпочитают в изготовлении своими руками использовать и собственные проекты.

В поисках самых простых и недорогих в исполнении вариантов, нередко забывается, что именно конструктивные особенности и использованный материал определяют вкус тех блюд, для получения которых задумана конструкция. Необходимо учитывать и целесообразность – стандартное количество людей, принимающих участие в застолье, тип используемого топлива, устойчивость и безопасность, гарантированную долговечность.

Самые безопасные и надежные, готовые к продолжительной или частой эксплуатации, – мангалы из кирпича, чугуна или толстой листовой стали. Кирпичные часто становятся предметом предпочтения в самостоятельном творчестве. Они не требуют специальных инструментов, вроде сварочного аппарата, можно использовать строительные остатки, и тогда выйдет совсем недорого.

Предельная простота не всегда гарантирует качество приготовления из-за особенностей топлива и присутствия необходимой вентиляции. Доступность выложенной схемы или креативность дизайна – не гарантия успеха, если в соблюдении размеров есть оплошности, применяется не рекомендованный, а более доступный крепеж.

Также читайте: Штукатурка стен пошаговой метод и как избежать ошибок, фото

Технология самостоятельной сварки мангала

Чтобы сварить мангал своими руками, нужно подготовить удобную площадку, освободив ее от пожароопасных материалов. Далее будет рассмотрен процесс сборки простейшей вариации очага.

Необходимые материалы и инструменты

Для работы понадобятся:

сварочный аппарат-полуавтомат;
электродрель;
угольник;
отвертка;
керн;
стусло;
болгарка;
уровень;
молоток;
напильник;
рулетка;
малярная кисть, валик.

Если планируется сборка мангала без использования сварки, понадобятся плоскогубцы и комплект гаечных ключей для фиксации болтов.

Металлический мангал выполняют из следующих материалов:

стальной листовой металлопрокат толщиной 3-7 мм;
упаковка электродов;
огнеупорная краска;
уголок из стали 25 мм;
арматура;
наждачная бумага;
антикоррозионная пропитка.

Если решено отказаться от сварки, нужно подобрать крепежи.

Алгоритм работы

При изготовлении стационарного мангала детали сваривают из заводского металлопроката – такой материал привлекает отсутствием износа и четкой геометрией. Работа с уголками и листовым железом будет по силам даже начинающему мастеру.

Последовательность манипуляций:

Подготовка материала заключается в обжиге уголка и листового железа паяльной лампой, эта мера позволяет удалить со свариваемы поверхностей фабричную смазку.
Далее приступают к сборке рамы из стального уголка – нарезают его болгаркой на куски, длина которых составляет 30 и 60 см. В итоге тщательной подгонки углов сваривают раму в виде цельного прямоугольника. Ручки, выполненные из гнутой арматуры, прикрепляются к торцам.
Для выполнения дна с помощью болгарки изготавливают заготовку, ее параметры должны соответствовать каркасу. Периметр основания зачищается с помощью напильника. В донной пластине формируют отверстия диаметром 1 см, их располагают в шахматном порядке с шагом в 5 см. Далее основу можно приварить к каркасу-раме.
Остатки металлического листа пойдут на боковины – это по 2 заготовки 20х60 и 20х30 см. В них на расстоянии 3 см от нижней грани сверлят сантиметровые отверстия с шагом 6-8 см, затем бортики соединяют с основанием и друг с другом. На их верхней линии формируют треугольные выемки – это ложе для шампуров. Между пропилами оставляют по 10 см, их глубина составляет 3-4 см, от боковой части нужно отступить 5 см.

Крышку выполняют также из цельного отрезка листовой стали: его прикладывают к бортику, чтобы сделать отметку керном, и здесь оставляют припуск 1 см по всем сторонам, для загиба нужно будет еще по 3 см. Согласно полученной разметке выпиливают прямоугольную заготовку. В углах вырезают пространство для сгиба 3х3 см, края подгибают и сваривают образовавшиеся стыки. Крышку оснащают ручкой и предусматривают стопоры, позволяющие зафиксировать конструкцию в приподнятом состоянии.

Для изготовления ножек подойдет оставшийся уголок, его можно заменить б/у водопроводными трубами. Во втором случае будет целесообразным выполнение съемных ножек, для этого к раме приваривают муфты. Колосники собирают из арматуры, следя за тем, чтобы отверстия в днище не были перекрыты прутьями.

После сборки сооружение нужно зачистить, прогрунтовать и покрасить.

Примеры альтернативной конфигурации

Чтобы изготовить портативный складной мангал из нержавейки, нужно выполнить следующие операции:

Вырезать дно из листового металлопроката с габаритами 40х60 см, его можно сразу оснастить загнутыми бортиками высотой 4 см. Днище необходимо дополнить шахматкой из отверстий диаметром 1 см.
Для крепления выпиленных бортиков к днищу понадобятся компактные дверные петли, выполненные из нержавейки. По верхнему периметру бортиков предусматриваются треугольные выемки, их глубина не должна превышать 2 см.
Ножки формируют из арматуры, их оснащают болтами. Ко дну основания с наружной стороны по углам приваривают гайки, конструкцию также оснащают ручками.
Крышка должны быть выполнена таким образом, чтобы она очень плотно садилась на мангал.

Портативный складной мангал из нержавейки

Удобную жаровню можно сварить из металлической бочки длинной узкой формы, важно лишь, чтобы она была не из-под нефтепродуктов. Емкость предварительно промывают мыльным раствором, перед разрезанием открывают пробку

Разметку выполняют таким образом, чтобы сливное отверстие приходилось на верхнюю часть, нижний сегмент должен занимать 2/3 общего объема. Снизу приваривают ножки из металлического уголка, собирают колосниковую решетку, в дне выполняют отверстия в шахматном порядке. Верх и низ бочки объединяют дверными петлями.

Если мангал совмещает функции с коптильней, оборудуют дымоход. Для этого к сливному выходу прикручивают трубу, имеющую колено. После завершения цикла копчения трубу убирают, а слив закрывают штатной пробкой.

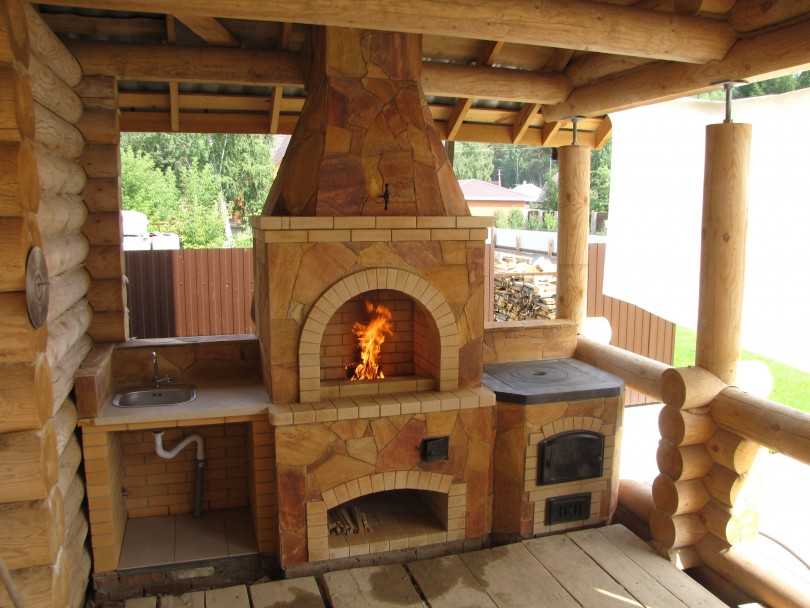

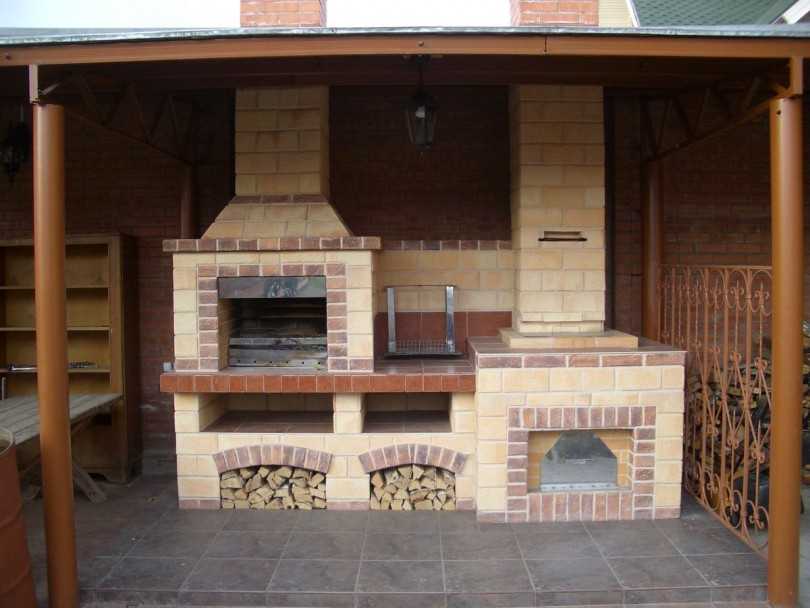

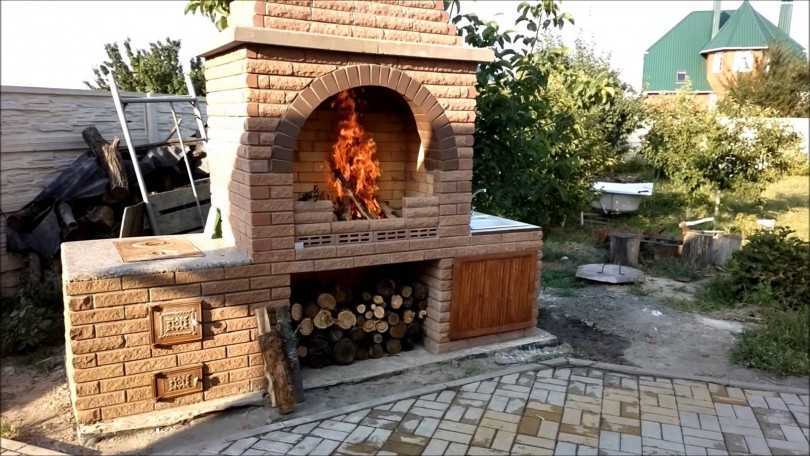

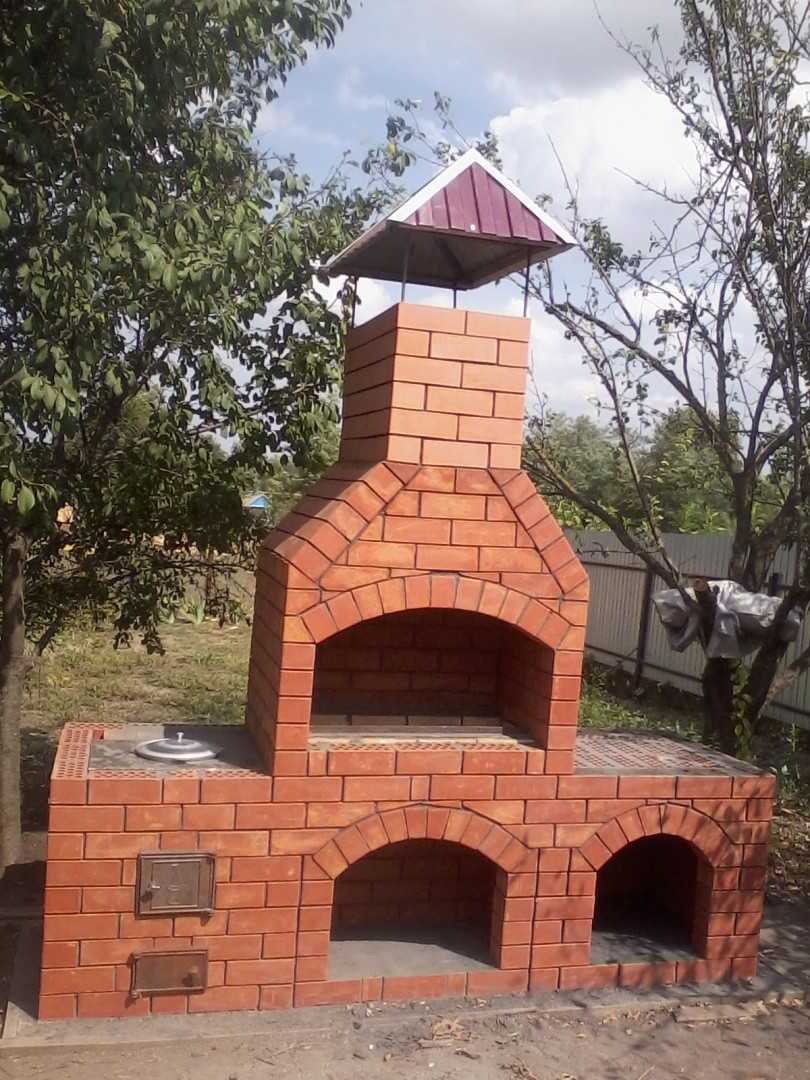

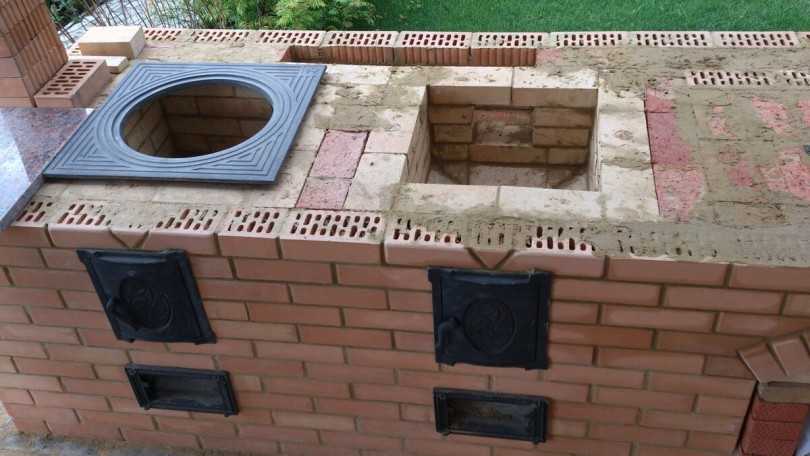

Мангал-печь из кирпича

Оригинальную печь-мангал из кирпича также можно сделать своими руками, используя готовые чертежи и пошаговые инструкции по работе.

При построении конструкции должны быть созданы две секции: одна для жарки шашлыка и вторая для установки казана. Первую секцию строят по предыдущей схеме.

Для изготовления второго отдела используют следующую инструкцию:

Рядом с основным блоком мангала достраивают второй отсек: по форме это квадратный короб с отсеком для топки.
В задней части обязательно необходимо обустроить дымоход. Схему для создания качественной тяги лучше заказать у специалиста, чтобы не допускать в процессе эксплуатации задымления.
В качестве вспомогательного элемента из прочного металлического листа варят заслонку для топки.
На верхней площадке печного отсека устаивают металлическую подставку, которая поможет в дальнейшем лучше прогревать еду.

Перед первым использованием лучше всего провести пробное прогревание печки-мангала, чтобы оценить уровень тяги и проходимость дымохода.

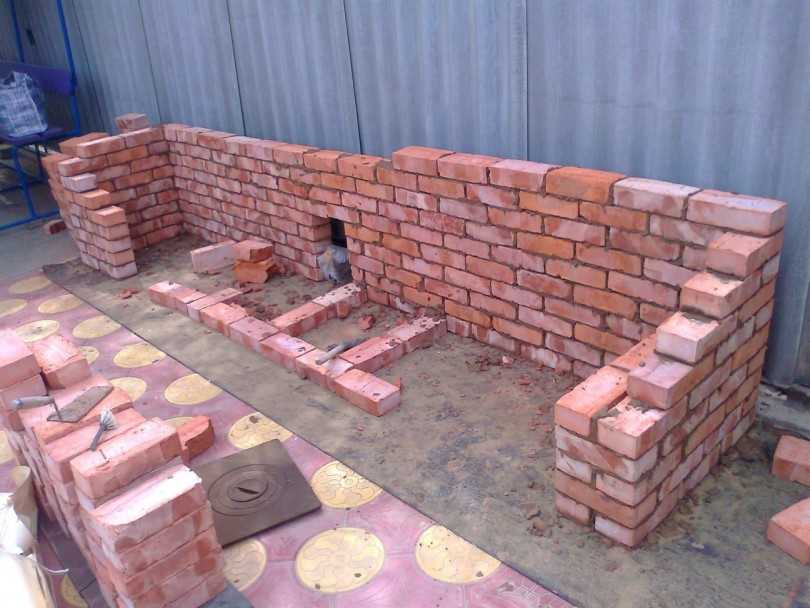

Мангал из кирпича без раствора

При наличии на участке оставшегося от стройки кирпича из него можно соорудить недорогой временный мангал, как только увидели внезапно прибывших гостей. Основными нюансами изготовления являются:

без раствора ножки в полкирпича слишком неустойчивы, поэтому их лучше заменить 4 тумбами (колоннами) 1 х 1 кирпич с перевязкой порядно;
вместо листа железа можно использовать кусок любого листового материала (ОСБ, фанера), но, над ним необходимо уложить 2 сплошных ряда кирпича;
высота коробки мангала составляет 2 – 3 ряда, габариты на усмотрение домашнего мастера.

Складываем на скорую руку без раствора

Внимание: Конструкция считается временной « на скорую руку», испачканный углями и золой кирпич сложно отмывается, поэтому лучше применить рядовой, а не облицовочный камень. Подробную инструкцию смотрите на видео:

Подробную инструкцию смотрите на видео:

Достаточно привлекательным мангалом для барбекю оригинальной конструкции является вариант из нескольких рядов кирпича без раствора в форме круглой тумбы.

Барбекю в форме трубы без раствора
Такое можно быстро соорудить просто из того, что есть под руками

Фото мангалов своими руками

Также рекомендуем просмотреть:

Грядки на даче своими руками
Лунный календарь посадок и посева на 2018 год
Благоустройство участка
Откатные ворота своими руками
Ограждения для грядок
Облицовка цоколя
Минеральные удобрения
Зимний сад в доме
Как выбрать газонокосилку
Какие цветы посадить на даче
Садовые арки
Скворечники для птиц
Фундамент для бани
Побелка деревьев
Парник своими руками
Заборы для дачи
Мебель для дачи
Садовые дорожки
Как сделать метлу
Садовые беседки
Как украсить дачу
Обрезка деревьев
Как сделать топор
Дизайн садового участка
Идеи для дачи
Как посадить дерево
Пристрой к деревянному дому
Фигурки для дачи и сада
Садовые скульптуры
Обрезка винограда
Лавочка своими руками

Помогите проекту, поделитесь в соцсетях

Какой кирпич подойдет для мангала

Рабочую зону лучше отделывать огнеупорным кирпичом. Если же постройка будет использоваться нечасто, то подойдет обычный красный. Наружную часть сооружения можно отделать облицовочным кирпичом — существует несколько разных вариантов по цвету и форме. Огнеупорный материал поможет сохранять тепло, а это пригодится для готовки на углях. При этом внешнюю часть конструкции можно выполнять из клинкерного кирпича. Иногда выбирают «состаренный» кирпич, тогда постройка будет выглядеть интереснее. Специальный печной или шамотный кирпич используют в самих жаровнях и в каминах, где огонь горит постоянно. Темный оттенок указывает на повышенную устойчивость к воздействию огня. Не стоит применять силикатный или керамический кирпич с пустотами. Чтобы не отягощать конструкцию, ее стенки выкладывают пустотелым клинкерным. Он стойкий к механическому воздействию и температурным перепадам.

Оптимальная толщина металла

Выбрать материал для мангала – половина дела

Не менее важно не промахнуться с толщиной металла. Все жаровни делят на две категории:

Тонкостенные. Чаще всего к ним относятся переносные модели. Небольшая толщина (2-3 мм) позволяет значительно облегчить вес. Такие мангалы менее долговечны, но их вполне хватает на несколько сезонов. В мангалах с тонкими стенками нельзя готовить угли. Долгий жар приведет к быстрому прогоранию корпуса. Угли придется брать покупные или делать заблаговременно на костре. Также в этом варианте можно сжечь мясо;
Толстостенные. Чаще используются стационарно. Такие варианты принято изготавливать из листа 4 мм толщины. Они ощутимо тяжелее, дороже, но и уверенно служат много лет. Шашлык в толстостенном устройстве прожаривается равномернее, хорошо сохраняет сочность.

Разобравшись в конструкции мангала, можно самостоятельно изготовить смешанный вариант. Сочетание металла разной толщины позволит достигнуть компромисса веса с прочностью. Оптимальным решением станет жаровня с днищем из стали 4 мм, стенками 2-3 мм. Боковины соединяются ребрами из четверки. Винтовые отверстия при этом делают овальными с учетом расширения металла при нагреве. Такое сочетание снизит вес изделия, но убережет стенки от деформации. Мясо будет равномерно прожариваться, если шампур вовремя переворачивать.

Полезные советы

Эти рекомендации помогут избежать ошибок, и сделают использование изделия максимально комфортным, долгим:

При выборе следует обратить внимание на сталь. Она должна быть жаропрочной, а не жаростойкой

Дело в том, что последняя может сильно деформироваться в процессе эксплуатации.
Алюминиевые ножки не годятся для переносного мангала. Если центр тяжести будет располагаться вверху, это сделает конструкцию очень нестабильной, что может привести к опрокидыванию.
Мангал-чемодан можно изготовить и без сварки, используя сборку «в паз». На боковых деталях необходимо сделать Г-образные выступы и зашлифовать углы для безопасности.
Изделие можно обработать антикоррозионным средством. Также подойдет воронение металла для защиты от механических повреждений и более высокого сопротивления огню.
Все подвижные элементы (например, петли) следует смазать машинным маслом для их долговечности, избавления от противного скрипа.

Мангал-чемодан – великолепная возможность радовать себя сочным и ароматным шашлыком где угодно, не разводя при этом костер. А с предложенным выше руководством по самостоятельному изготовлению такого приспособления это еще и повод сделать практичное изделие своими руками. При наличии желания мангал-чемодан можно приобрести в специализированных магазинах или заказать в интернете.

Можно использовать алюминиевые ножки

Чтобы сделать мангал без сварочного аппарата, можно использовать Г-образные детали

Выбирайте только качественную сталь

Простые разборные мангалы

Разборный мангал трапециевидной формы для выезда на природу

Необычной трапециевидной формы мангал, автор утверждает, что шашлыки одаково хорошо жарятся по всей площади поверхности, даже по краям.

Тяжелый мангал 3 кг., для перевозки в машине.

Точных размеров нет Ширина: верх-30см, низ-11см. длина-40см, глубина-15см, ножки-15см.Толщина метала 3мм

Автор фото: Den-chikИсточник фото: drive2.ru/c/3113617/

Компактный мангал на 10 шампуров (разборный)

Занимает очень мало места в разобранном состоянии. Данный мангал на 10 шампуров, но ни каких проблем, чтобы его увеличить, скажем, на 20 шт.

Время сборки 10 сек.Металл 3 мм. Резка лазерная.Высота 310 мм с ножками, Глубина топки 150 мм, Ширина 300 мм, Длина 490 мм

Автор фото: Sergey-54Источник фото: drive2.ru/l/7946398/

Разборный мангал на ножках их профильной трубы

Конечно вам понадобится листогиб, болгарка и сварка, а также огнеупорная термокраска краска нитра (Высокотемпературная градусов хотя бы до 650). Загнутые уголки не будут давать деформироваться металлу при нагревании. Чтобы не корежился желательно делать из нержавейки

Металл 3ммРазмеры 55х35х14 смВ сложенном виде 55х35х5см

Автор фото: max2877Источник фото: drive2.ru/c/2819437

Сборный низкий мангал своими руками

Мангал для тех, кто любит жарить шашлыки сидя. Отлично подойдет для перевозки на авто. Советуем сделать для этого мангала сумочку для переноски из брезента

Металл = 4 мм.Мангал на 6-7 шампуровРазмеры: 50х30х18

Автор фото: Dilan707Источник фото: drive2.ru/l/3838116

Как из старого мангала сделать разборный

Мангал-Трансформер = мангал-стол-табурет.

А это инструкция как из старого тяжелого мангала сделать новый полегче и при этом ещё и РАСКЛАДНОЙ на петлях. Автор обрезал старый мангал, отпилил все части и приделал стенки на петли, а к низу складные ножки от старого стула. А также замочки, ручки, защёлку… Фантазия автора придумала приделать к низу ещё и поддон. Также автор не забыл и сшить брезентовый чехол. Все опробовано и все ОТЛИЧНО.

2-е применение:Также можно использовать как столик или табурет, очень устойчив

Толщина металла 3 мм.

Комментарии пользователей «На дно положить бы колосник, тогда петли будут меньше деформироваться»

Автор фото: Diman5422Источник фото: drive2.ru/c/1967817/

Простой разборный мангал, стенки на болтах.

Автор утверждает, что от жара углей резьбовые соединения не испортились и все прекрасно скручивается и раскручивается.

Автор фото: krickiwИсточник фото: drive2.ru/l/5962906/

Складной мангал в автомобиль + чертеж (своими руками)

Прикупить перчатки для разборки мангала, чтобы руки в саже не запачкать, ну и металлическую губку и щетку для отмывания. А так же сумку из прочной ткани для переноски.

Комментарий пользователя «Никаких дырок в дне не должно быть. Когда дырки на дне жар не контролируется. Здесь дырки по феншую. Кочергой чутка убираешь от стенок уголь и считай добавил жару, присыпал — снизил.»

Можно вырезать на станке лазерной резки, а можно и болгаркой.

Листовой метал толщина — 3 ммВес — 12 кг.

Вот видео этой модели:

Автор фото: Taz404Источник фото: drive2.ru/c/530113314609431081/

Покраска мангала из металла

Естественно, что не всем нравится появляющаяся ржавчина на металлических частях мангала. Если мангал эксплуатировать интенсивно, то для ржавчины нет условий. Обычно ржавчина появляется после зимнего хранения. От нее можно избавиться, используя металлическую щетку или наждачную бумагу. Как вариант, мангал допустимо покрасить, но обычные краски не годятся, так как они обгорят при первом же пользовании. Краски должны быть не только термостойкими, но и жаростойкими, чтобы выдержать температуру горения дров. Для такой цели можно воспользоваться красками:

Краской CERTA, которая может выдержать температуру в 900 градусов.
Эмаль Rust-oleum, с температурой эксплуатации порядка 1093 градуса.
Эмаль «KO-8101», которая может противостоять температуре в 650 градусов.
Эмаль «КО-8111», способная выдержать около 600 градусов.

Стационарный мангал допустимо соорудить с кирпича. В результате получается красивая, привлекательная конструкция, выдерживающая внушительные температуры. Как правило, любые конструкции мангалов не отличаются сложностью, поэтому их может изготовить любой желающий.

Резка баллона

Шаг 3. Аналогичным образом сваривается вторая боковая часть конструкции, после чего оба элемента соединяются посредством двух уголков, установленных на уровне нижних горизонтальных стоек.

Обратите внимание! Соединять нужно с предельной осторожностью, чтобы избежать перекосов. Шаг 4. К боковине крепятся колеса

К боковине крепятся колеса

Шаг 4. К боковине крепятся колеса.

Шаг 5. Далее на готовую опору устанавливается бочка. Это нужно сделать таким образом, чтобы сливное отверстие располагалось сзади и сверху под углом в 30ᵒ, по правой стороне (в отношении к фронтальной части). Такое отверстие при эксплуатации послужит вытяжкой.

Шаг 6. При помощи мела отмечается ¼ часть бочки – крышка шашлычницы. Размеченная часть вырезается электролобзиком, края тщательно зачищаются болгаркой со шлифовальным диском.

Шаг 7. К четверти бочки крепятся дверные петли, после чего они соединяются с основанием – крышка готова. Для удобства эксплуатации к крышке крепится дверная ручка.

Шаг 8. В вытяжку вставляется труба соответствующего диаметра.

Шаг 9. Остается лишь позаботиться о внутреннем обустройстве. На внутренней поверхности корпуса привариваются специальные держатели (железные пластины размерами 3х6 см, хотя можно взять и тонкие уголки). Эти держатели устанавливаются посередине каждой из сторон, по две штуки.

Разновидности мангалов

Виды мангалов следующие:

стационарный;
раскладной;
переносной;
электрический;
газовый.

Каждый из данных типов отличается между собой некоторыми особенностями, но выполняют одинаковую функцию. Стационарный мангал своими руками просто сделать, он устанавливается на одном месте, не предназначен для переноса.

Раскладной удобен тем, что его можно брать с собой в походы и там за несколько минут собрать и приступить к жарке.

Виды мангалов

Переносной, в свою очередь, является монолитным, но по надобности его можно переносить с места на место.

Что касается электрического и газового, то они отличаются своим принципом работы, от электропитания либо от газового подключения.

Мангал своими руками электрического или газового типа соорудить довольно тяжело, а вот стационарный или разборной намного проще. Притом существует множество способов и вариантов конструкций этого приспособления для приготовления шашлыка. Главной особенностью является то, что можно создать мангал под свой вкус из разных подручных материалов: бочки, машины, стиральной машины и других вещей. Главное в этом деле – полет фантазии.

Пошаговая инструкция строительства мангала из кирпича своими руками
