Как сделать сверлильный станок

Содержание

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Важно! При работе на токарном станке не забывайте о безопасности, обязательно надеть защитные очки, рукава одежды должны плотно облегать предплечья. Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов

Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Простые мини-дрели

Многие люди, которые не хотят выкладывать значительную сумму денег за готовый инструмент, часто спрашивают, как сделать мини-дрель своими руками.

Можно изготовить механическую маленькую дрель самостоятельно, используя старую катушку для удочки.

Для этого нужно с катушки убрать шпулю (сердечник в виде цилиндра, на который наматывается леска) и обрезать торчащую металлическую ось до нужного размера. Затем к выступающему штоку нужно приклеить старый патрон от обычной дрели или цангу.

Видео:

Цанга представляет собой приспособление для зажима в небольшом патроне деталей круглой формы, в этом случае зажимать нужно будет сверло.

Прикрепить цангу к оси катушки можно при помощи холодной сварки или термоклея. После того как клей или сварка высохнут, в цангу можно вставлять маленькое сверло и приступать к работе.

Крутя ручку катушки, механизм придает вращение цанге со сверлом, тем самым получаются отверстия в нужном материале.

Нужно учитывать, что держать полученную мини-дрель нужно строго перпендикулярно просверливаемой поверхности, в противном случае есть риск сломать сверло. Сильно давить на инструмент тоже не рекомендуется.

Сделать своими руками мини-дрель еще можно, используя старый моторчик от проигрывателя компакт-дисков.

Чтобы запустить двигатель, нужен либо подходящий блок питания, либо батарейка (или несколько более маленьких). Цангу нужно прикрепить к валу моторчика при помощи холодной сварки или клея.

Нужно отметить, что диаметр вала моторчика обычно составляет 1,5 миллиметра. Иногда встречаются моторчики с диаметром вала 2,3 миллиметра.

Этот размер нужно учитывать при выборе цанги, поскольку вал должен входить в отверстие плотно, без зазоров. В противном случае при сверлении будут вибрации, которые рано или поздно выведут механизм из строя.

После того как цангу одели на вал, нужно прикрепить к моторчику провода, которые будут идти к источнику напряжения. Провода лучше всего припаять, что улучшит прочность крепления.

Затем можно вставить в цангу сверло и начать работу. Моторчик может начать крутиться в противоположную (не ту, что нужно) сторону, в этом случае необходимо поменять провода местами, иначе никакого сверления не будет.

По такому же принципу можно собрать мини-дрель своими руками, используя моторчики от других электроприборов.

При использовании моторчика от маленькой стиральной машинки мини-дрель получится более мощной, и в нее можно будет вставлять сверла большего диаметра.

Еще неплохим вариантом будет моторчик от электрической бритвы, неисправного шуруповерта, принтера или вентилятора.

Мини-дрель можно оставить как есть, и она будет справляться со своими функциями, а можно поместить моторчик и цангу в пластиковый корпус, таким образом держать инструмент будет гораздо удобнее.

Дрель: переходники для свёрел различного диаметра

Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.

Итак, для создания самодельного цангового патрона нам понадобятся:

  • сверло;
  • болванка;
  • стальная проволока;
  • флюс для пайки;
  • пяльник.

Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.

Классификация и типы дремелей

Такой вид инструмента выпускается большим количеством производителей, конструктивное различие между выпускаемыми моделями — минимальное. На стоимость определённо влияют качество и комплектация конкретной модели.

Кроме того, они могут различаться по мощности электродвигателя (которая бывает от 30 до 185 ватт), количеством оборотов вала, и типа питания. Одни могут работать от сетевого напряжения, а другие имеют аккумулятор в составе конструкции. Аккумуляторными моделями удобно работать там, где отсутствует возможность подключения к сети. Но из числа негативных факторов отмечается их ограничение по оборотам, которое составляет не более 10 тыс. оборотов в минуту.

Из числа наиболее популярных производителей, имеющих спрос на рынке, можно отметить:

  • Kinzo.
  • Ferm.
  • Bosch.
  • Skil.
  • Hammer.

Приобретая продукцию, выпускаемую этими производителями, следует обращать внимание на тот факт не является ли выбранная модель контрафактом другой страны. Но среди большого количества конкурентов лидером в продажах остаётся бренд Dremel, считающийся прародителем этого вида инструмента и выпускающий свою продукцию на высоком уровне

Принцип и схема работы

Количество оборотов регулируется на крутящемся валу, диапазон регулировки может быть большим, например, от 3 до 35 тысяч оборотов в минуту. В зависимости от характера работы при помощи инструмента можно выполнить замену компонента цанговым зажимом, обеспечивающим надёжное крепление и возможность быстрой замены любого элемента.

Сам аппарат можно повесить на крючок штатива, он же закрепляется на стол, а гибкий вал кладётся в руку, представляя из себя большой карандаш, что многократно повышает уровень и качество выполняемой работы. Если комплектация не подразумевает наличие такого вала, есть возможность купить его отдельно.

Регулятор оборотов даёт возможность смены скорости вращения в любой момент. Например, работы по полировке и шлифовки требуют низкое число вращения вала, а резка и заточка поделки в противоположном случае, максимальное число оборотов.

Комплектация набора

Она может быть различной, в зависимости от модели и производителя. Классический набор, как правило, включает в себя следующие позиции:

  • Насадки для гравировки.
  • Неармированные отрезные круги различных диаметров.
  • Шлифовальные плоские и лепестковые наждачные круги.
  • Ось для закрепления отрезных дисков.
  • Насадки для полировки.
  • Фетровые насадки.
  • Насадки для шлифования, которая состоит из резинового валика и стальной оси.
  • Бор насадки для разных материалов.
  • Свёрла.
  • Наждачный камень для заточки.
  • Металлические щётки.
  • Ключи.
  • Струбцина и гибкий вал в дорогих и профессиональных комплектациях.

Расходные материалы по типу отрезных кругов быстро заканчиваются. В наборе их идёт в среднем около 30 штук, и это довольно мало. Рекомендуется сразу приобретать качественные армированные отрезные диски, и в случае планируемых работ — с твёрдыми сплавами металлов, дисков с алмазным напылением, иначе в любой момент под рукой может не оказаться требуемых расходников.

В зависимости от нужной сферы эксплуатации инструмента, некоторые комплектующие могут и не применяться. Производитель не комплектует обычные наборы дремотестера под конкретные задачи, поэтому старается создать его максимально универсальным для выполнения широкого спектра задач. Поэтому в некоторых случаях при изготовлении дремеля своими руками или покупки фабричного, оптимальней будет укомплектовать набор расходных материалов и комплектующих под свои задачи.

Изготовление лазерного гравера с ЧПУ на ардуино

Граверы по особенностям своего функционирования делят на фрезерные и лазерные. В первых материал обрабатывается различными насадками. В лазерных моделях всю работу выполняет лазерный луч — это бесконтактный способ гравировки. При этом такое устройство относится к категории высокотехнологичного оборудования. Но самодельный гравер возможно сделать и в домашних условиях.

Чтобы создать лазерный гравер своими руками, понадобятся следующие детали, инструменты и материалы:

  • шаговые электродвигатели из dvd-привода;
  • вычислительная платформа Arduino;
  • плата Proto Board с дисплеем;
  • концевые выключатели для двигателей;
  • лазерный модуль (например, мощностью 3 Вт);
  • устройство регулировки величины постоянного напряжения;
  • система охлаждения лазера;
  • MOSFET (транзистор);
  • платы для сборки элементов управления электродвигателями;
  • корпус;
  • зубчатые шкивы и ремни для них;
  • различных размеров подшипники;
  • доски из дерева: 2 штуки размером 135х10х2 см и еще две — 125х10х2 см;
  • 4 круглых металлических стержня сечением 10 мм;
  • смазка;
  • хомуты, болты с шайбами и гайками;
  • тиски;
  • слесарные инструменты;
  • сверла;
  • электролобзик или циркулярная пила;
  • напильники либо наждачная бумага;
  • компьютер или ноутбук.

Станок собирают по такому алгоритму:

  • создают основание;
  • монтируют направляющие с подвижными каретками;
  • собирают электрическую схему;
  • устанавливают нужные программы на компьютер;
  • проводят юстировку (настройку) лазерной головки;
  • проверяют работоспособность станка.

Схема подсоединения шаговых электрических моторов, взятых из струйного принтера либо DVD, показана на фотографии ниже.

Вся последовательность действий, позволяющая собрать лазерный гравер на arduino, в деталях продемонстрирована в видеоролике далее.

Созданный ЧПУ-гравер обойдется гораздо дешевле, чем любые лазерные модели заводского производства. Его можно будет использовать для изготовления печатей, для фоторезиста, для работ с деревом, фанерой, пластиком, картоном, пенополистиролом и пробковыми листами. Также возможно выполнение гравировки по металлу.

Сфера применения мини дрели

Минидрель можно часто встретить в наборах мастеров, которые занимаются ремонтом компьютерной техники, сложного технического оборудования, или электриков, выполняющих монтаж систем видеонаблюдения и пожарной сигнализации. Для проведения подобных действий этот инструмент незаменим, так как классическая дрель или шуруповерт не способны зажать такое тонкое сверло в своем патроне, к тому же обороты и усилие этих приборов в разы выше необходимого номинала.

Существуют миниатюрные дрели, работающие от постоянного или переменного тока, а также от сжатого воздуха. Подобные детали можно встретить в стоматологическом кабинете, так как применение электроинструмента в данных условиях недопустимо.

Мини дрель стоматолога

Мини дрели широко применяются для следующих целей:

  1. Проделывание отверстий в пластиковых формах и листах, основах для микросхем и других изделий. Конечно, толстый металл инструмент просверлить не сможет, но для обработки листа до 1 миллиметра он прекрасно подходит;
  2. Закручивание и откручивание шурупов с мелкой шляпкой и резьбой. Такие крепежи встречаются в основном в оргтехнике, щитках электропроводки на автоматических выключателях, а также в электродвигателях малого размера и мощности;

Важно! Во время такого использования нужно снизить обороты дрели до минимума, иначе можно сточить шлицы биты или повредить гнездо шляпки шурупа

  1. Маленькие дрели, имеющие специальные насадки, могут использоваться в качестве гравера или шлифовальной машинки, для чего в их патрон устанавливаются шарообразные наконечники с рифленой поверхностью. В процессе вращения насадка обтачивает деталь или делает нужный рисунок, для улучшения результата и, чтобы не перегреть поверхность, рекомендуется использовать масленую эмульсию, понижающую трение.

Данные сферы, в которых используется мини дрели, являются основными, но кроме них, широкое распространение получили подобные инструменты в бытовой жизни, например, при обработке двух склеиваемых изделий из пластика или стекла. При подготовке стыка оба изделия зашлифовываются, после чего поверхность подгоняется таким образом, чтобы куски плотно прилегали друг к другу.

Мини дрель фабричного производства

Из чего изготовить?

Вариантов исполнения мини-дрели, изготовленной собственными руками, может иметься несколько. Порыв вашего воображения сдерживается исключительно наличием необходимых компонентов. Оптимальной считается портативная дрель, сделанная своими руками из двигателя от электробытовой техники. Можно применять двигатели от самых разных приборов.

Перечислим некоторые из них.

Фен. Такой вариант будет лучшим, поскольку ресурса мотора от фена вполне хватит для того, чтобы дрель имела возможность осуществлять все свои базовые задачи. Предельное количество оборотов в минуту данного мотора составляет 1500-1800.

Аудиомагнитофон. Ввиду того что мощность мотора аудиомагнитофона крайне мала, единственное, что может выйти из этой задумки – дрель для плат. Электропитание моторчика происходит от 6 вольт, а это означает, что вам будет необходимо найти подходящий зарядник либо батарейку.

Катушки от удочки. Маленькая дрель может быть сделана из простой катушки для уды. Ее конструкция будет употребляться в роли двигателя, и путем ручного вращения приводить в работу патрон со сверлом. Плюсом такого метода является легкость создания и отсутствие потребности в питании от батареи либо электрической сети.

Игрушки на радиоуправлении. Мощность движка зависит от изготовителя. Китайский ширпотреб в основном оборудован слабыми моторами

Образцы знаменитых торговых марок, к примеру, WLToys, Maverick либо General Silicone оборудованы высококачественными, прочными и, самое важное, сильными моторами

Из блендера, покрывающегося пылью где-то в закромах, можно также изготовить такое полезное приспособление, как мини-дрель либо гравер.

Поскольку нам не придется «изобретать колесо», так как у блендера уже имеются собственные корпус и электродвигатель, мы сделали отдельное описание изготовления из данного прибора дрели в домашних условиях.

Итак, нам понадобятся:

  • кожух и электромотор от блендера;
  • цанговый патрон для дрели (следует купить в магазине стройматериалов);
  • переключатель либо кнопочка.

Схема создания нашей самоделки следующая:

  • разбираем корпус блендера;
  • вставляем в корпус переключатель, затем подсоединяем его к электрическому двигателю;
  • теперь нам нужен цанговый патрон, насаживаем его на ось мотора;
  • в кожухе проделываем отверстие под размер приспособления для зажима;
  • собираем кожух, и наша самодельная мини-дрель готова к эксплуатации;
  • в приспособление для зажима устанавливаем сверло либо насадку для гравера и используем.

Однако подобного устройства вполне хватает, чтобы осуществлять простую работу, к примеру, сверлить в платах отверстия либо выполнять гравировку деталей.

Мини дрель своими руками

Основой самодельной мини дрели послужит двигатель от старого фена, а в качестве корпуса будет использоваться упаковка (пластиковая туба) от витаминов.

Немного о двигателе. Использовать двигатель от магнитофонов, как рекомендуют некоторые народные умельцы крайне нежелательно. Он имеет явно недостаточную мощность для комфортной работы мини дрели. На используемый нами двигатель от Mabuchi Motor RS-365SD-2275 точный даташит найти не удалось (видимо снят с производства), но на некоторых форумах нашлась инфа о том, что он работает при напряжении 6-20 В (стартует от 3 В), а число максимальных оборотов составляет по разным источникам составляет 12000-18000 об/мин. Таким двигателем при желании можно будет не только сверлить пластик и текстолит, но и шлифовать или резать тонкий металл.

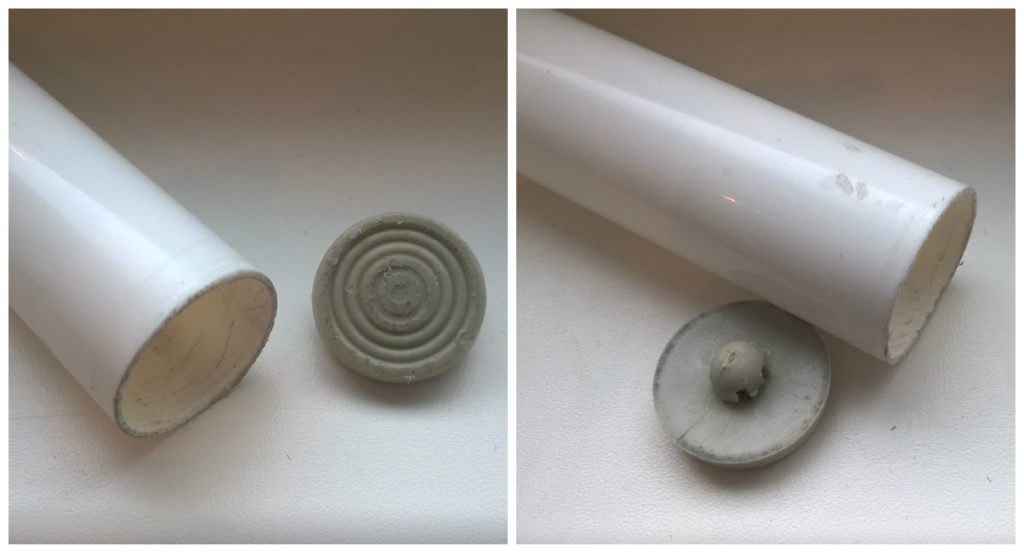

Приступим к подготовке корпуса. Срезаем дно нашей тубы и подготавливаем для отверстия резиновую заглушку (идеально подходит ножка от старого системника). Далее в этой заглушке мы сделаем отверстие для разъема питания и переключатель реверса.

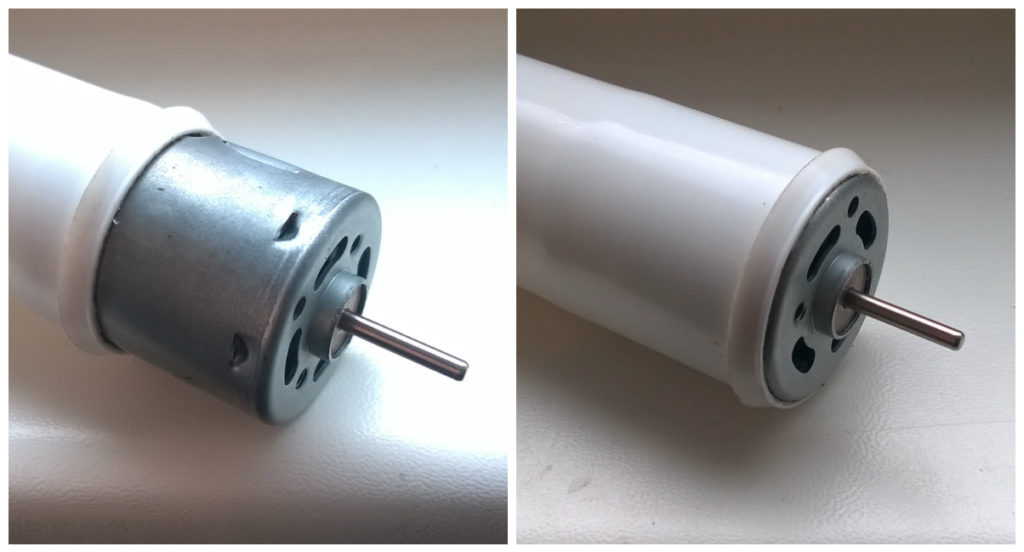

С обратной стороны запрессовываем наш двигатель. Посадка происходит очень плотно и надежно, дополнительно фиксировать двигатель в корпусе нет никакой необходимости.

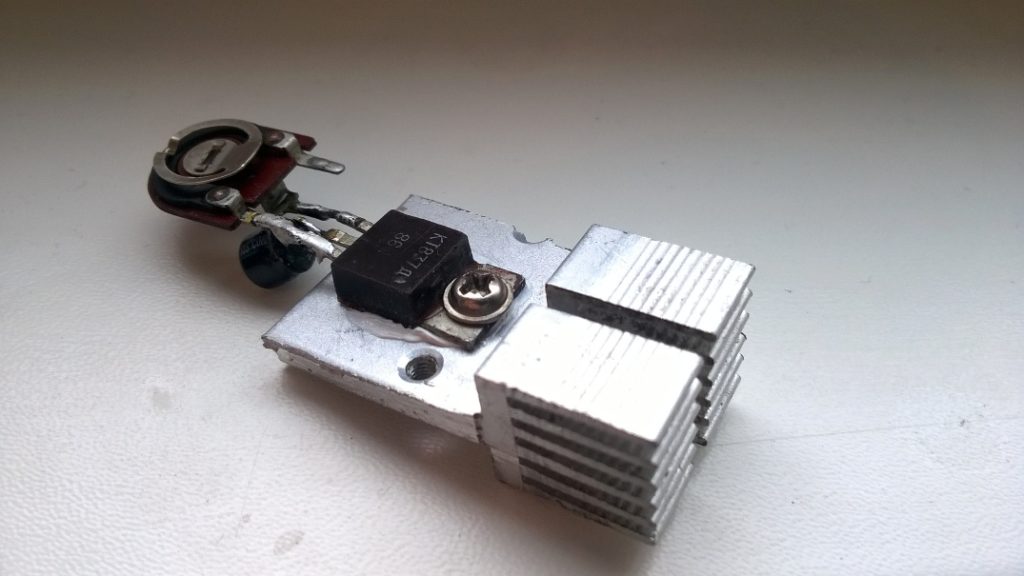

В качестве схемы регулятора оборотов мини дрели можно использовать массу вариантов. Мы взяли простейшую схему на одном транзисторе.

Она имеет массу недостатков, но ее единственный плюс в том, что она проста, работает без предварительных танцев с бубном и с легкостью помещается в нашем небольшом корпусе. Схему можно собрать навесным монтажом, а транзистор обязательно нужно установить на хороший радиатор. Транзистор лучше взять посерьезней, например КТ837, а еще лучше КТ825 (или другой не менее мощный аналог).

При работе двигателя, с его тыльной стороны, создается небольшой поток воздуха. Благодаря этому сзади двигателя можно расположить радиатор с транзистором, это улучшит его температурный режим.

Немного о реверсе. Нужен ли реверс на мини дрели? Несомненно, эта функция будет полезной, но не является главной, а при желании можно обойтись и без нее. Для реализации реверса применена простенькая схема на одном шестиконтактном переключателе.

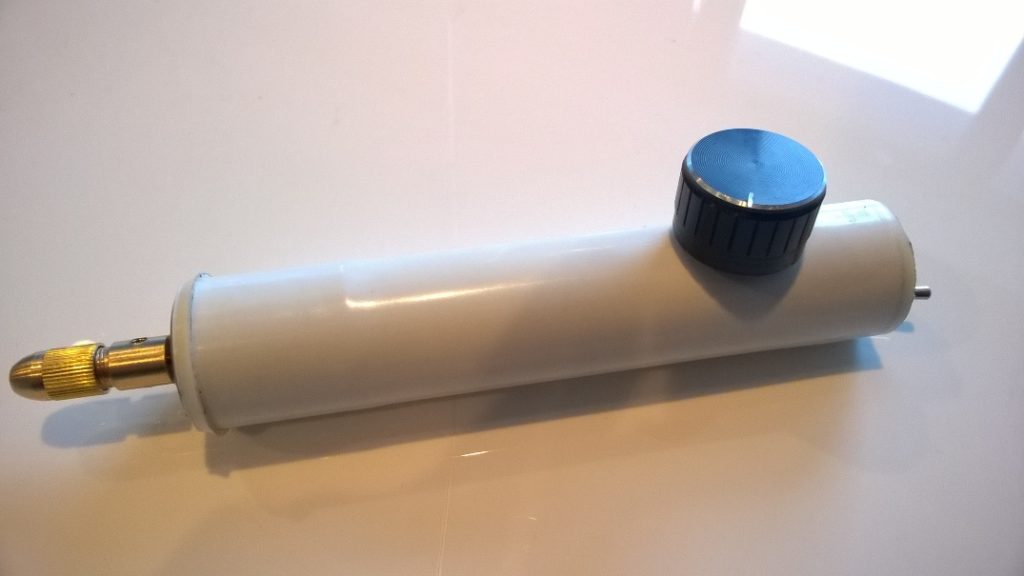

Крепим переменный резистор регулятора оборотов, устанавливаем резиновую заглушку с разъемом питания и переключателем реверса.

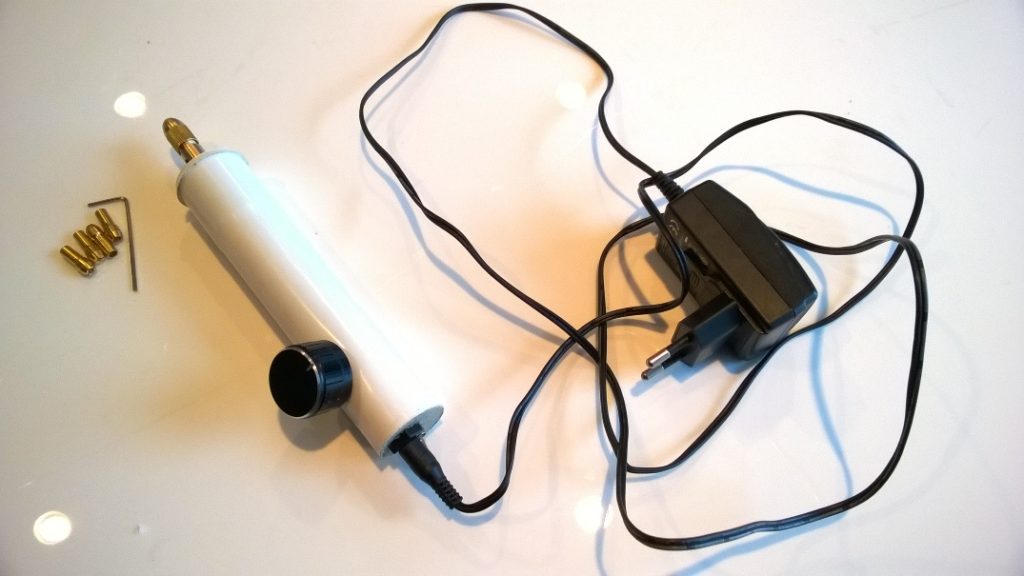

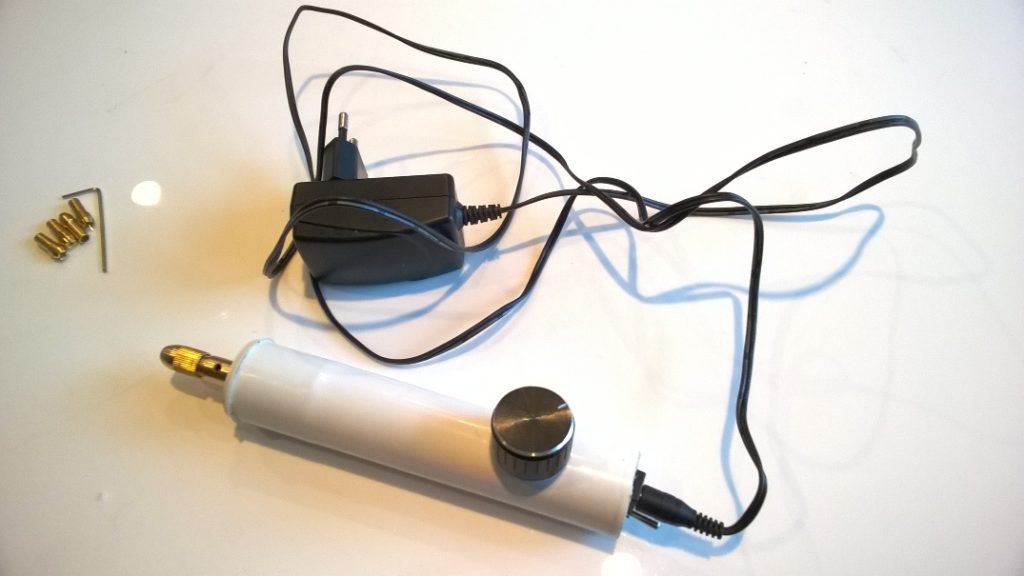

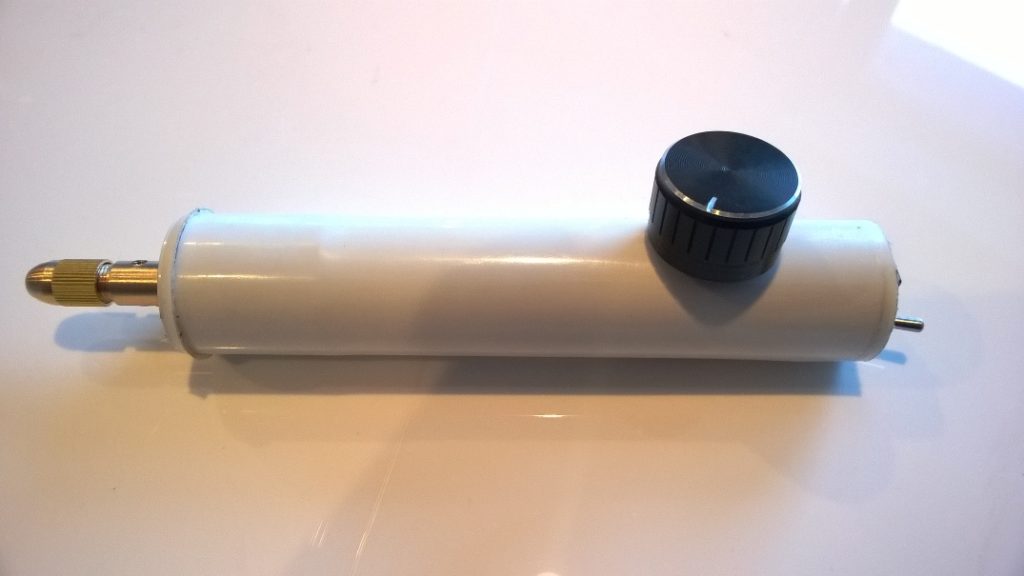

Осталось установить цанговый патрон и мини дрель своими руками готова.

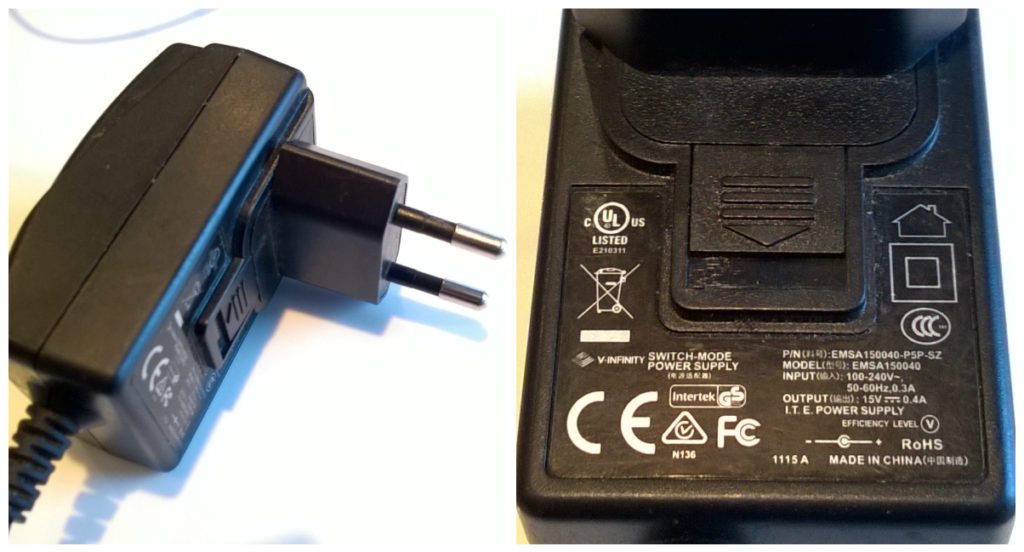

Для питания такой самодельной мини дрели можно брать блок питания с напряжением 15-18 В и током в пару ампер.

На первое время и для тестов был подобран блок 15 В; 0,4 А.

Мини дрель с таким блоком питания работает, но мощности блока при большой нагрузке немного не хватает. Возможно, в дальнейшем она будет запитываться от небольшого блока питания ноутбука.

Ну и финальная видео-демонстрация работы самодельной мини дрели.

comments powered by HyperComments

Самостоятельное изготовление

Сделать своими руками цанговый патрон непросто. Для этого вытачиваем три основные части – корпус, цангу и контргайку. Лучше всего для этого подойдет сталь 50ХФГА. Для изготовления нужно владеть набором инструментов и фрезерным станком. Самодельный патрон не уступает по качеству заводским аналогам.

Для корпуса подбирается цилиндрическая болванка подходящего размера. В ней сверлится по оси сквозное отверстие, внутри нарезается резьба для закрепления на месте шпинделя станков. После этого самодельный корпус устанавливается непосредственно на вал станка. Внутри обтачивается коническая форма под цингу. Затем снаружи нарезается резьба под закрепляющую гайку.

Следующей делается контргайка. Подходящую болванку закрепляют в патроне станков. Делаем сквозное отверстие, растачиваем внутреннюю полость и нарезаем внутри ответную резьбу того же диаметра, что и на корпусе.

Сложнее всего сделать цангу. Заготовку нужно обточить, сделать отверстие с помощью сверла. После этого вытачивается конусообразная часть, на ней делаются прорези диском с алмазным напылением.

Самодельный патрон должен иметь детали максимально точных размеров. Все внутренние поверхности должны быть отшлифованы. На контргайку снаружи можно сделать рифление, тогда вы сможете устанавливать заготовку своими руками.

Если есть возможность, нужно закалить все части патрона. Иначе самодельный патрон прослужит недолго. Если закалка невозможна, цангу можно сделать из латуни или бронзы

Пользоваться такими цангами нужно с осторожностью

Если при работе на станке вам важна точность и размер заготовок меняется редко, то вам идеально подойдет цанговый патрон.

Для того, чтобы сэкономить средства и не сомневаться в эффективности и надежности электрооборудования, современные умельцы наловчились делать электроинструменты в домашних условиях. Своими руками, сегодня, можно собрать ручную микро-электродрель, высокочастотную бормашину и не только. Как сделать ротационные инструменты и комплектующие к ним – читайте ниже.

Как сделать динамо-машину из моторчика от старого принтера

Динамо-машина – это устройство, которое преобразовывает механическую энергию в электрическую. Работа динамо-машины основана на принципе электромагнитной индукции. То есть электрический ток возникает в замкнутом контуре устройства при изменении во времени потока вектора магнитной индукции, пронизывающего контур.

В быту динамо-машину можно использовать для зарядки аудио- и видеотехники, смартфона и других маломощных гаджетов (например, фитнес-браслетов, планшетов, игрушечного робота и т.д.). Кроме того, устройство отлично подойдет для запитки фар велосипеда, светодиодных лент, ручных фонариков и других устройств, питающихся от однофазных сетей.

Чтобы собрать самоделку понадобится:

  • Моторчик (электродвигатель) от струйного принтера;
  • Ремень и шестерёнка с того же устройства;
  • Рукоятка с удобной, нескользящей ручкой;
  • Два небольших деревянных основания;
  • Четыре конденсатора на 10000 мкФ;
  • Диод;
  • Металлические уголки и крепежи;
  • Провода и припой.

Перед тем как делать динамо-машину, стоит выполнить ее чертеж на бумаге

Делать динамо-машину достаточно просто. Для этого нужно подсоединить конденсаторы параллельно, фазу с конденсаторов вывести через диод на электромотор, а ноль конденсатора соединить через перемычку с нулем электромотора. Провода для подключения электроприборов следует вывести от подключенного к диоду конденсатора, соблюдая полярность. После этого следует поставить всю конструкцию на основание, скрепив электромотор со второй деревянной дощечкой так, чтобы шкив торчал из нее. Со стороны шкива следует расположить шестерню с рукояткой, и обтянуть их ремнем.

Сборка

Все снятые и разобранные узлы дрели необходимо уложить на свои штатные места. Помочь в этом должны фотографии, которые вы будете просматривать в обратной разборке последовательности.

На заключительном этапе проверяют окончательное крепление всех механизмов

Обращают внимание на:

  • установку проводов аккуратно в пазы и канавки корпуса;
  • вращение от руки ротора и его составных деталей.


Затем снятая крышка укладывается на свое место с учетом механических замков и фиксируется винтами крепления.

Дрель собрана, но сразу включать ее под нагрузку нельзя: обязательно проверьте качество сборки.
