Ремонт мойки высокого давления Керхер

Основная неисправность, которая может проявиться через несколько лет активной эксплуатации оборудования – подшипник, служащий в качестве опоры для наклонной шайбы, нажимающей на клапан.

Как проявляется поломка в Керхер:

  1. Мойка высокого давления работает рывками, двигатель регулярно отказывается заводиться, изнутри конструкции доносится стук.
  2. Двигатель не работает вовсе, очень сильно гудит и нагревается, буквально пашет жаром.

В данном случае ремонт подшипника мойки Керхер своими руками представляет такую последовательность манипуляций:

  1. Снимите шланг с пистолетом.
  2. Аккуратно разберите корпусную основу, достаньте наружу электродвигатель, оснащенный головкой цилиндров.
  3. Отвинтите от электродвигателя 6 саморезов, шляпки которых сделаны в виде звездочек.
  4. Откройте блок, где находится выключатель, и избавьтесь от конденсатора вместе с 2 клеммами питания, идущими от выключателя. Пружинку отложите в укромное место, если потеряете, найти точно такую же деталь в магазинах будет практически невозможно.
  5. Воспользовавшись какой-нибудь вертикальной подставкой, устойчиво зафиксируйте ее на полу.
  6. Поставьте на эту опору мойку высокого давления электродвигателем книзу.
  7. Бережно открутите 4 болта на 13.
  8. С оборудования начнет выливаться масло, будьте аккуратны.
  9. Слейте масло в тару и отложите в сторону резиновый уплотнитель.
  10. Осмотрите, в каком состоянии находится обойма с шариками.
  11. Вооружившись отверткой, которая позволяет снимать крепления со шляпкой в форме звездочки, отсоедините болт, расположенный по центру. Для этого зажмите вал с другого бока при помощи газового ключа.
  12. Замените подшипник, который теперь на виду.
  13. Сборка оборудования проводится в обратном порядке.
  14. Не забудьте залить внутрь мойки высокого давления Керхер новое масло.

Видеоинструкции по устранению возможных поломок оборудования Керхер можно посмотреть ниже: https://www.youtube.com/watch?v=csuSKdyf3FU

Требования к самодельному «Керхеру»

Правильно собранный самодельный «Керхер» по своим техническим характеристикам практически не отличается от фирменного. Главное — учесть требования, которые предъявляются к агрегату:

  • изделие должно обладать высокой производительностью, под этим понимается показатель объема воды, требуемый для перекачивания с помощью насоса в течение определенного времени. Это и определяет силу напора;
  • нужно учитывать давление воздействия на поверхность посредством силы водного потока. Для чистки автомобильного дна потребуется большое давление;
  • на конструкцию обязательно нужно установить дополнительный очистительный фильтр, который не допустит попадания микрочастиц, химических элементов и элементов железа. Также он защитит прибор от механических воздействий.

Как сделать самодельный керхер?

Способов его сделать множество. Первый способ. Берется основной механизм будущего керхера – компрессор. Его можно взять из любой техники, которая уже не используется в хозяйстве. Механизм присоединяют к штуцеру с помощью шланга. Берется щетка, к которой прикрепляется кран. Кран необходим для того, чтобы регулировать мощность подачи воды. Щетка с краном также прикрепляются с помощью шланга. При крепеже нужно будет использовать резиновые прокладки, ленту ФУМ, герметический клей. Шланг с другой стороны закрепляется в емкости, в которую можно налить более десяти литров воды. Самый простой самодельный керхер из компрессора готов к использованию. Можно сделать более автоматизированный способ, который будет подключаться к электросети или прикуривателю в автомобиле.


Смотреть галерею

Второй способ. Берется канистра, куда можно влить более двадцати литров воды. К входному латунному соску от автопокрышки присоединяется компрессор с автомобиля. Шланга присоединяется к пистолету (его можно приобрести в любом садовом магазине). Длина шланги не менее шести метров. Диаметр 16 мм. При крепеже используются резиновые лоскуты, хомуты и гайки.

Подручные средства для очищения автомобиля

Сомнения вызывает предположение, что отечественные дороги будут снисходительны к какому-либо транспортному средству — пылью после короткой поездки покроется любая модель. На покрытые грязью автомобили с подозрением смотрят как сотрудники ГИБДД, так и участники движения. По этой причине рекомендуется всегда держать в машине моющие средства, их можно расположить в багажнике или бардачке.

Неплохим подручным средством станет обыкновенный шампунь для волос. Не стоит смешивать продукт с дополнительными ингредиентами, желаемого результата можно добиться, используя раствор в чистом виде.

К помощи жидкого хозяйственного мыла прибегают даже на автомойках, поэтому это средство смело можно брать с собой в дорогу. Канистры объемом 5 литров хватит на целый сезон, а бутыли в 500 миллилитров достаточно для двух помывок Лады. Раствор достаточно эффективен, он способен удалить даже битумные пятна на лакокрасочном покрытии кузова. Чтобы использовать хозяйственное мыло, его следует растворить в воде в такой же пропорции, что и автошампунь.

Также будет интересно: Полировка фар своими руками в домашних условиях: как и чем полировать

Также можно помыть машину и средством для мытья посуды — Фейри. Поэтому те, кто сомневался, можно ли мыть машину Фейри, могут смело это делать, результат мойки получится вполне достойным.

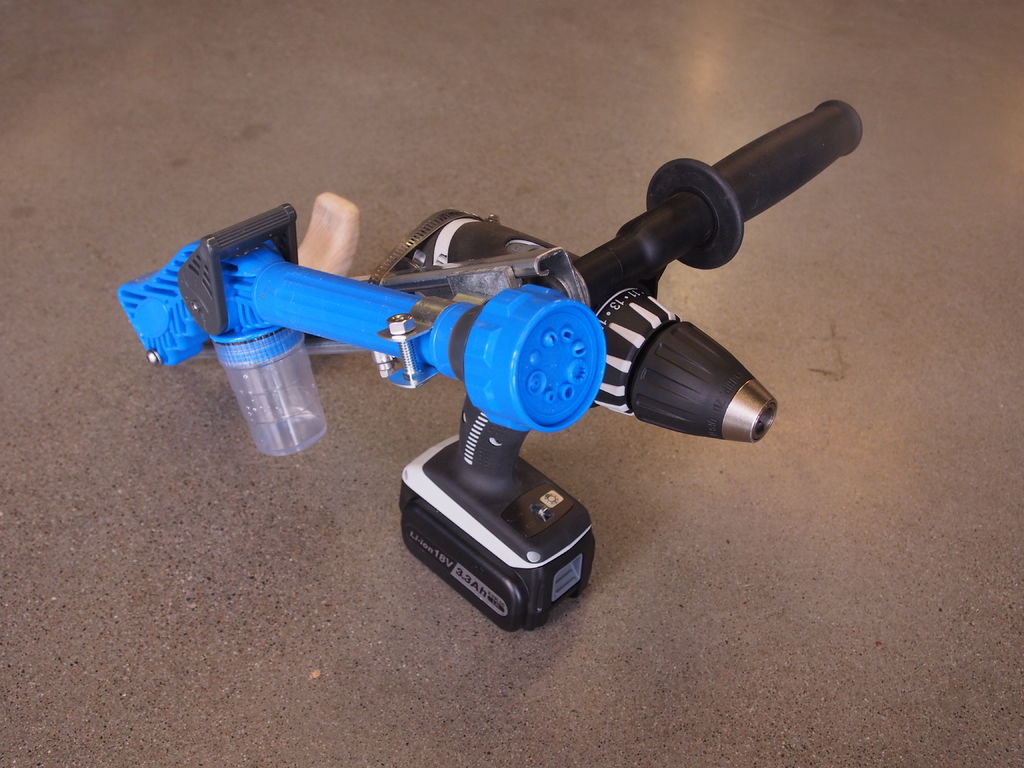

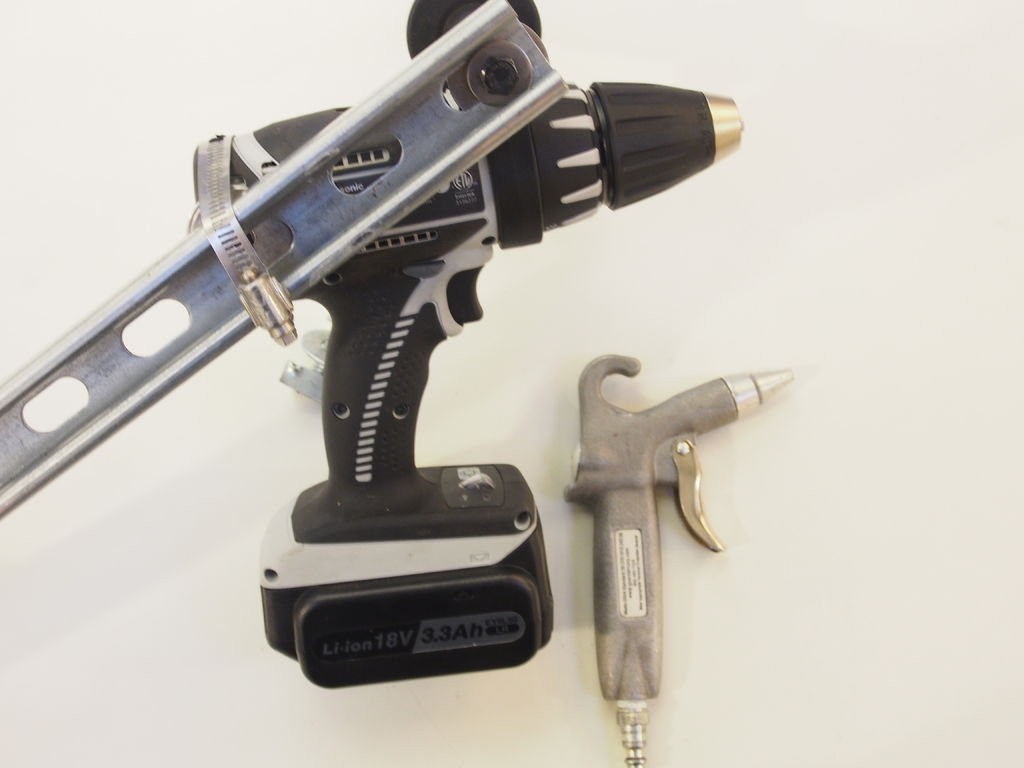

Шаг 7: Собираем пистолет

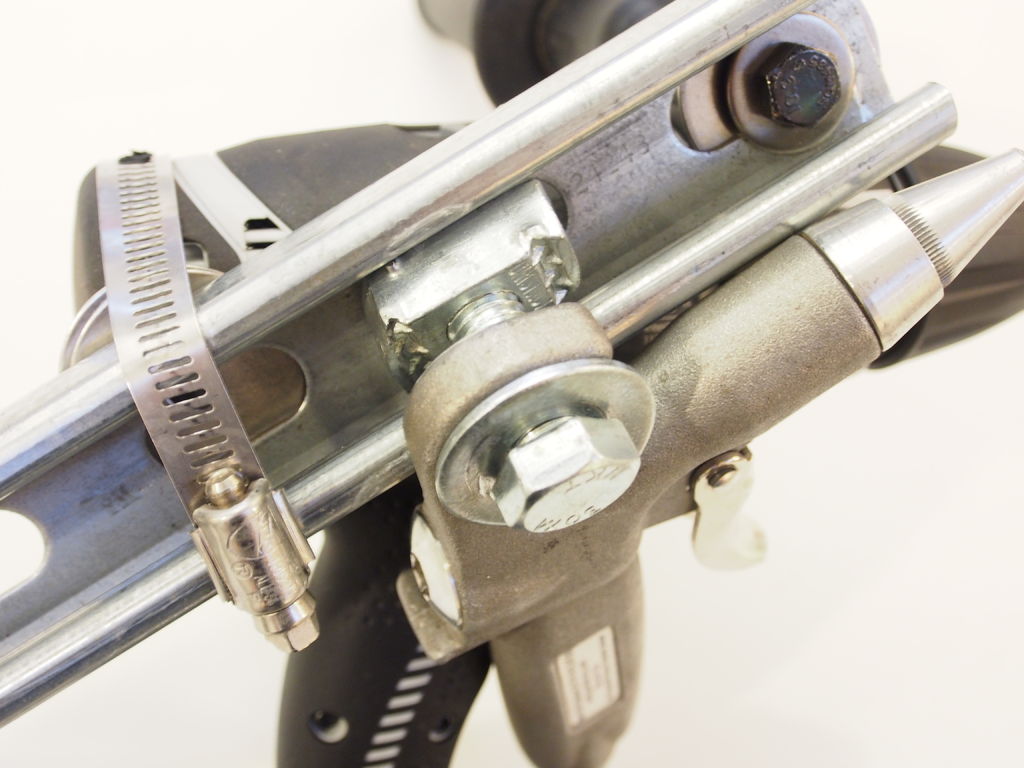

Это магия Uni-Strut. Вы можете просто монтировать на него вещи где угодно, без сверления каких-либо отверстий. Если вы допустили ошибку, вы можете просто переместить крепёж.

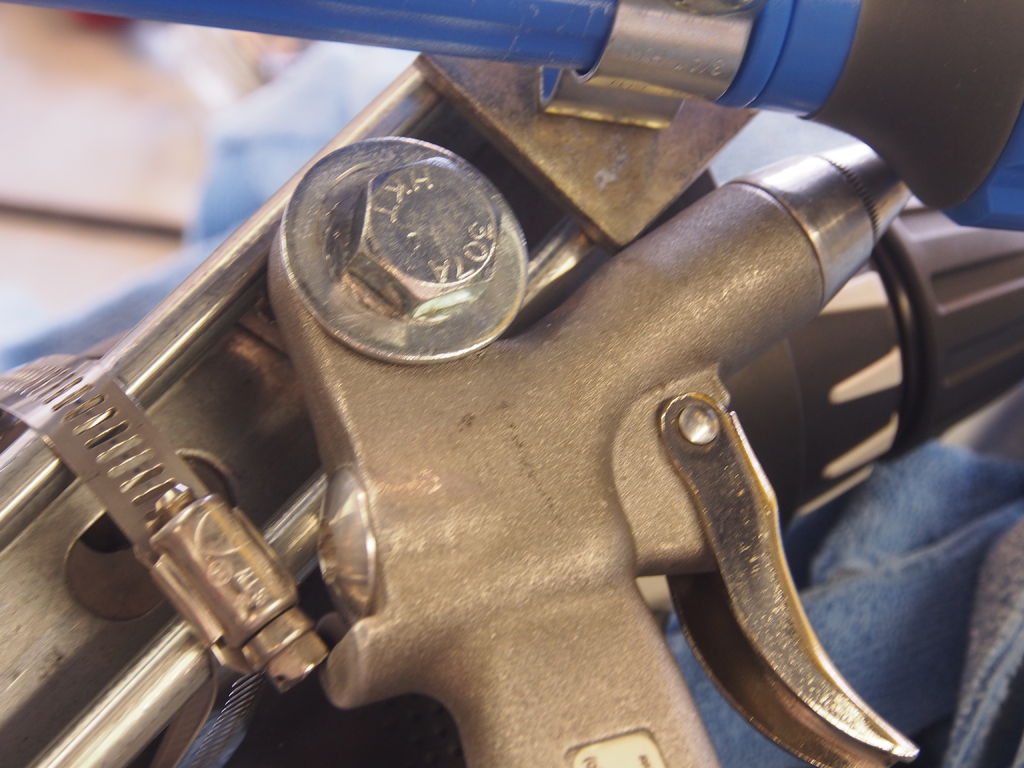

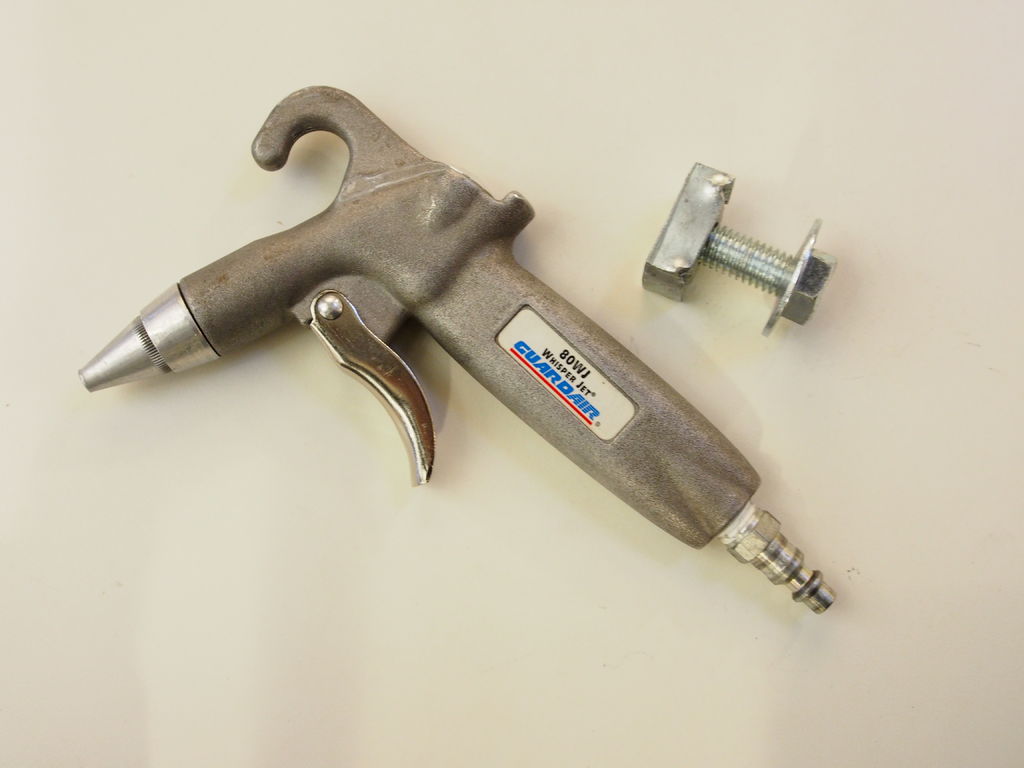

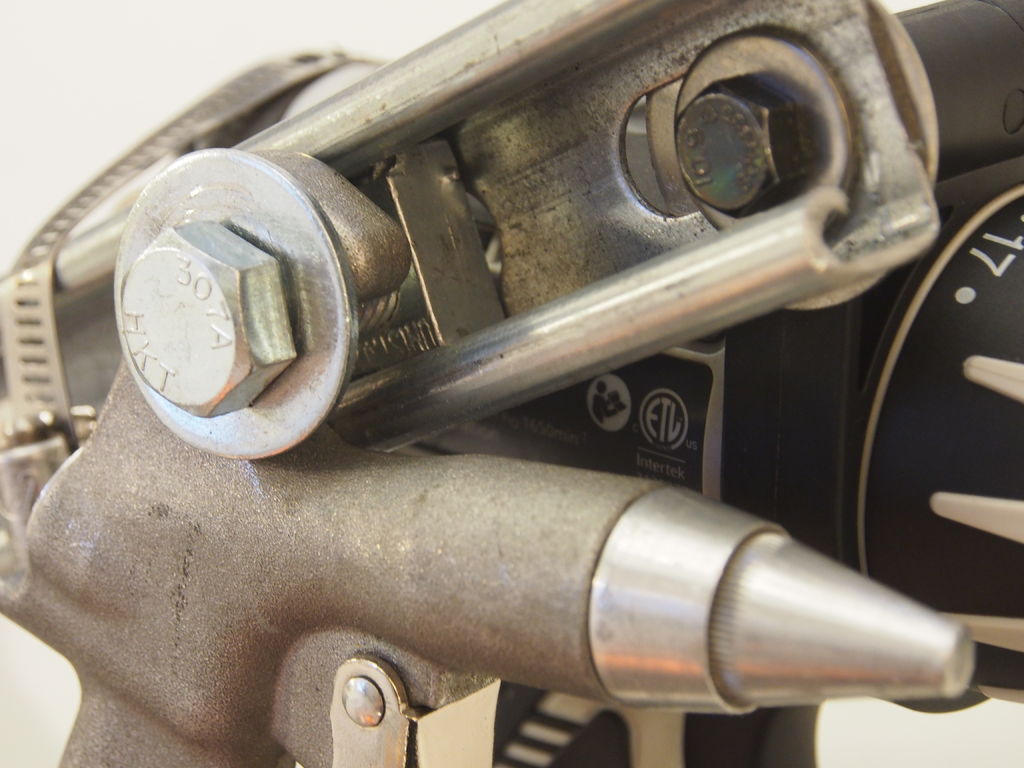

У нашего пистолета сверху есть крюк, который отлично подходит для болта. Он был прикреплен к каналу специальной фирменной гайкой Uni-strut.

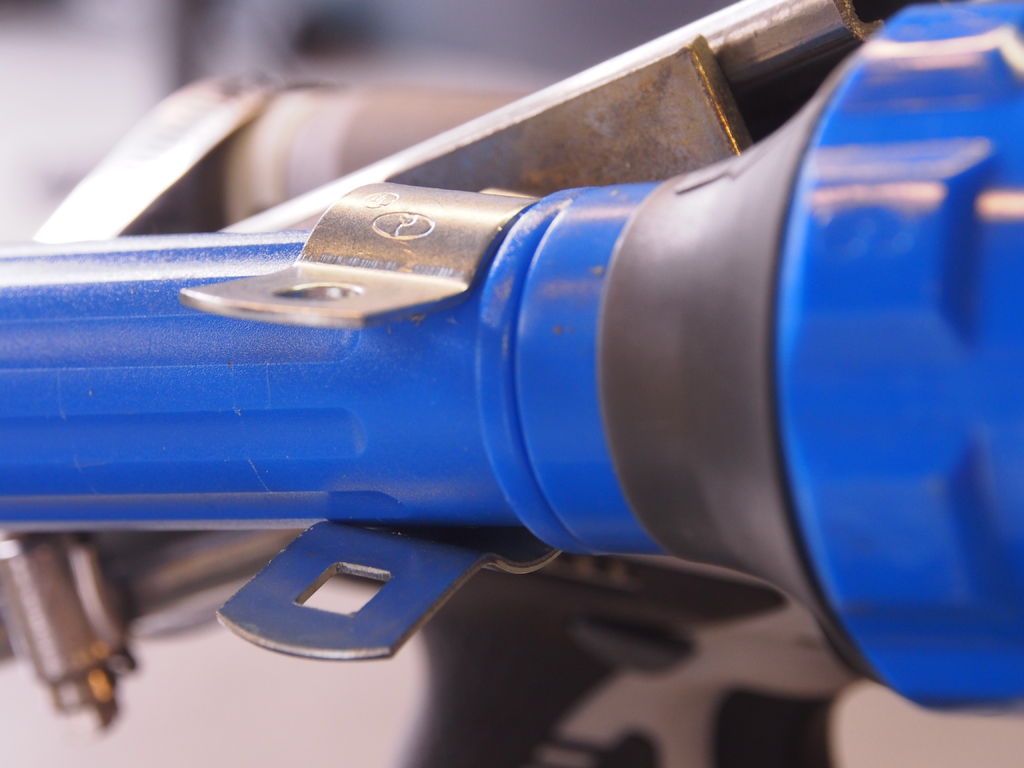

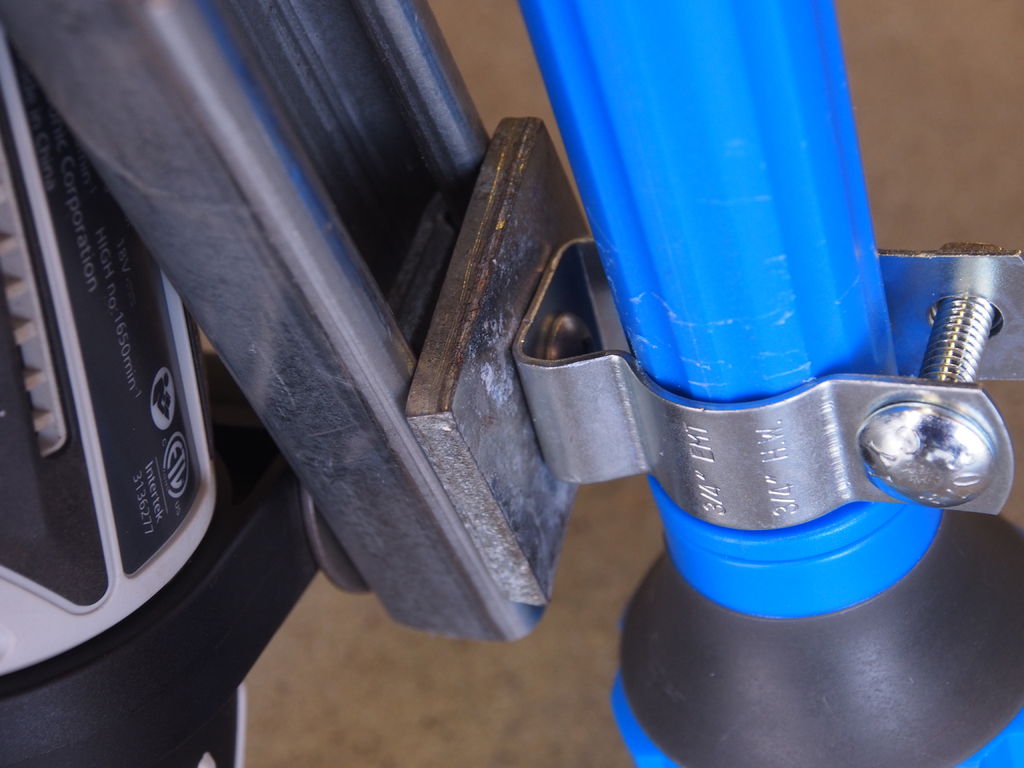

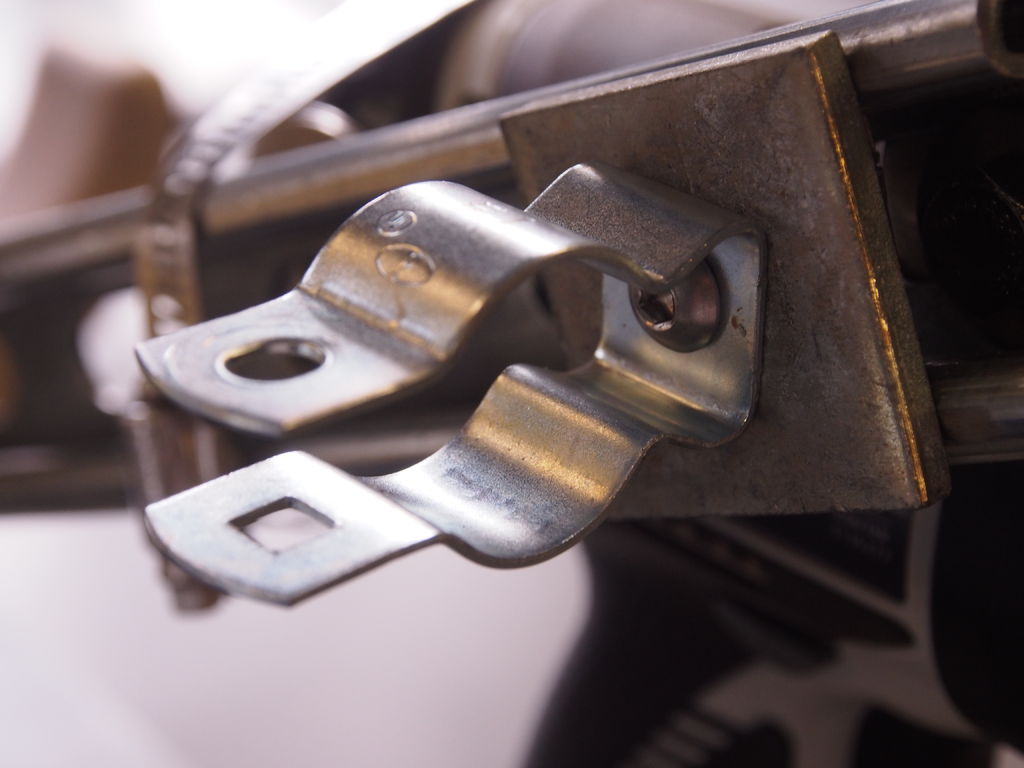

У нашей мыльной пушки не было отверстий, но в передней части было красивое круглое тело. Она была закреплена с помощью зажима, предназначенного для крепления круглого электропровода

Я осторожно просверлил в задней части пушки отверстие для 5-сантиметрового винта, чтобы она держалась устойчиво

В главном видео есть кадры со сборки, посмотрите их!

Готовим материал и инструмент

Для изготовления мини-мойки вам предстоит обзавестись следующими составляющими. Насос — одна из главных комплектующих мойки. Производительность устройства должна быть достаточно высокой (диапазон развиваемого давления: 100−200 бар)

Выбирая насос для мини-мойки, следует обратить внимание и на материал его изготовления. Желательно чтобы головка блока цилиндров была изготовлена из латуни, поршни насоса — из керамики или прочного металла

Период эксплуатации такого насоса, несомненно, порадует вас.

Мойку высокого давления нельзя представить без электродвигателя. Очевидно, с увеличением частоты оборотов двигателя увеличивается и производительность насоса, а значит, устройства в целом. Однако не стоит «перебарщивать». Оптимальный вариант мощности электромотора — от 2 до 3 кВт, частота вращения — 1500−2000 оборотов в минуту. Для обеспечения надежного пуска двигателя можно использовать дополнительный блок конденсаторов.

Муфта соединяет насос с двигателем. Так называемая, мягкая муфта — наиболее приемлемый вариант. Она играет роль предохранителя, на случай если насос или двигатель заклинит, а также может компенсировать незначительное осевое несовпадение валов.

Свежие записи Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Оптимальный объем бака для воды — от 4 до 20 литров. Рекомендуют на выходе бака устанавливать специальный фильтр (мелкую сетку), которая сможет задерживать частички грязи и мусора, препятствуя их попаданию в насос.

Основой для крепления элементов мойки является рама. Традиционный материал ее изготовления — изогнутые трубы. Нередко к раме крепят колеса и упор, чтобы мини-мойка могла опираться на них в процессе работы. Ручка на раме обеспечит передвижение устройства по территории.

В качестве рукавов высокого давления рекомендую использовать армированный шланг средней толщины (пластиковый или резиновый). Помните, соединения шлангов обязательно должны быть герметичны, не подвержены коррозии и легко разбираться.

Довольно серьезную функцию выполняет пистолет с форсункой — формирует форму водяной струи. При нажатии на рукоятку осуществляется подача жидкости, это позволяет экономить воду. Наконечник лучше купить в готовом виде, чтобы не «ломать голову» над конструкцией запорного клапана.

Аппарат обычно доукомплектовывают насадкой (или несколькими), которая формирует струю, максимально удобную для мытья различных поверхностей. В качестве инструмента в процессе сооружения устройства вам пригодится нож, ножницы, герметик.

Какие материалы потребуются?

Схема самодельной мини-мойки.

Эта мини-мойка будет работать на основе компрессора, всю работу можно выполнить самостоятельно, то есть своими руками.

Вам понадобится совсем немного деталей и материалов, так что создание ее не обойдется вам дорого. Очень экономично использование деталей от старой уже неиспользуемой техники, например, от стиральной машины.

  • шинный компрессор;
  • подходящая емкость не менее 10 литров, вы должны учитывать не только удобство мытья машины, но и последующее удобство хранения;
  • длинный шланг (можно использовать старый от стиральной машины);
  • короткий шланг (например, от смесителя мойки);
  • штуцер с ниппелем (также не обязательно покупать новый, можно использовать старый от камеры);
  • щетка (возможно, единственное, что придется купить в магазине);
  • кран (подойдет такой, который используется для подачи воды в стиральную машину, или любой другой, который покажется вам удобнее для эксплуатации);
  • резиновые прокладки (для надежной герметизации можно использовать и ленту ФУМ);
  • герметик.

Сначала произведите присоединение компрессора к штуцеру шлангом. К щетке присоединяется кран, которым вы будете регулировать оптимальное количество пропускной способности жидкости.

Соответственно, кран также соединяется со шлангом. После соединения всех деталей можно приступать к эксплуатации прибора.

Это не единственный вариант создания мини-мойки. вы можете сделать своими руками и автоматизированный вариант, что, конечно, более удобно. Такая домашняя мойка может работать от бортовой сети машины, например, от прикуривателя или просто от электрической сети, но только через выпрямитель с 12-вольтовым выходом.

Как сделать Автомойка из газового баллона,”Керхер” своими руками.

Если у вас есть автомобиль, то как же часто приходится возить его на автомойку и тратить на это средства.

У кого-то получается мыть его в домашних условиях, но всегда возникает проблема с недостающим давлением воды. Без этого невозможно качественно вымыть грязь, снег или соль, поэтому сегодняшняя самоделка может помочь вымыть свой автомобиль дома, причем самым лучшим образом и абсолютно бесплатно.

Для этого нам понадобится:

· газовый баллон на 27 литров,

· дрель со ступенчатым сверлом,

· болгарка, сварочный аппарат,

· несколько кранов и тройников,

При помощи болгарки срезаем ручки баллона, находящиеся вверху. Это обязательно нужно сделать, чтобы потом можно было добраться до клапана и выкрутить его. Оказывается, что открутить его не получается, поэтому лучше просто отпилить ножовкой

Важно усвоить, что нельзя срезать клапан с помощью болгарки, так как такой клапан является латунным, однако он сопряжен с черным металлом, поэтому в процессе может возникнуть искра, а это уже чревато воспламенением

Затем необходимо наполнить баллон водой, хорошо взболтать ее, а после вылить. После такой процедуры можно работать дальше.

Расширяем горловину при помощи ступенчатого сверла. Не будет лишним опять залить баллон до верха водой и слить ее перед тем, как начать сварочные работы. Это поможет полностью вымыть конденсат.

Далее делаем два отверстия под полудюймовую трубу сверху самого баллона, друг напротив друга, но не посередине.

Ввариваем туда два куска трубы один чуть длиннее (дляводоотдачи, чтобы доставала почти до дна), а другой покороче (для подачи воздуха). Для эстетического вида можно снять металлической щеткой на болгарке остатки старой краски на баллоне. После чего можно также удалить швы, оставшиеся после сварочных работ.

Затем удаляем болгаркой опорный башмак.

По центру дна баллона высверливаем отверстие, после чего привариваем резьбу под шаровый кран. Далее к профилю приделываем колесики и привариваем эту конструкцию снизу баллона с одной стороны. С другой стороны привариваем отрезок трубы (такой же длины, как и конструкция с колесами). Он будет служить еще одним упором для нашего изобретения. К его основанию привариваем шайбу для лучшего соприкосновения. При помощи тисков можно выгнуть ручку из 12 кругляка и приварить ее к баллону.

Теперь приступаем к сантехнической части. Необходимо закрутить кран в нижнее отверстие баллона, чтобы при потребности можно было сливать оставшуюся жидкость. В верхней части в одно из отверстий прикручиваем тройник с быстросъемом, а потом к нему же шаровый кран.

На следующую резьбу тоже прикручиваем кран, на него накручиваем обратный клапан, затем тройник и еще один клапан. После переходной ниппели необходимо соединить второй кран с этим клапаном, сделаем это при помощи гибкого шланга. Сверху в основное отверстие баллона вкручиваем кран диаметром 32 мм. Из сетки, состоящей из металла, нужно вырезать, так сказать, «пенную таблетку».

Затем из кухонного скребка нужно отрезать кусок примерно 150 мм и засунуть его в сгон. Прикручиваем сгон в еще одно отверстие от тройника. Размещаем пенную таблетку в штутрий и накручиваем на сгон. Дополнительно можно приварить манометр и закручиваем пистолет. Вся наша конструкция собрана!

Как сделать самодельный керхер?

Способов его сделать множество.

Первый способ. Берется основной механизм будущего керхера — компрессор. Его можно взять из любой техники, которая уже не используется в хозяйстве. Механизм присоединяют к штуцеру с помощью шланга. Берется щетка, к которой прикрепляется необходим для того, чтобы регулировать мощность подачи воды. Щетка с краном также прикрепляются с помощью шланга. При крепеже нужно будет использовать резиновые прокладки, ленту ФУМ, герметический клей. Шланг с другой стороны закрепляется в емкости, в которую можно налить более десяти литров воды. Самый простой самодельный керхер из компрессора готов к использованию. Можно сделать более автоматизированный способ, который будет подключаться к электросети или прикуривателю в автомобиле.


Второй способ. Берется канистра, куда можно влить более двадцати литров воды. К входному латунному соску от автопокрышки присоединяется компрессор с автомобиля. Шланга присоединяется к пистолету (его можно приобрести в любом садовом магазине). Длина шланги не менее шести метров. Диаметр 16 мм. При крепеже используются резиновые лоскуты, хомуты и гайки.

Принцип работы мойки высокого давления

Благодаря аппаратам, работающим при высоком давлении в пределах 120-150 бар, можно удалить грязь практически с любой поверхности. Стоит быть готовым к тому, что небольшой слой налета все равно останется после такой обработки.

Ручная самодельная автомойка.

Любая мойка обязательно должна иметь устройство, регулирующее сопло. При регулировании положения сопла можно изменить давление или форму струи. Сопло можно укомплектовать генераторами пены и дополнительными грязевыми фрезами.

При желании можно сконструировать своими руками мойку, способную подпитываться не только непосредственно из водопровода, но и из специального резервуара — например, бочки с водой. Для улучшения напора в мойке можно поставить бочку на небольшое возвышение.

На случай отключения электричества либо использования мойки вдали от розеток можно укомплектовать устройство не только резервуаром с водой, но и мощным аккумулятором.

Несомненным преимуществом моек такого плана является большая экономия воды, в отличие от ручной мойки.

Статья по теме: Узнай, как рассчитать длину карниза для штор

Выбор деталей для мойки

Схема самодельной мини-мойки.

Выбирая электродвигатель, следует обращать внимание на модели, имеющие питание около 220-ти или 308-ми вольт. В том случае, если мойка высокого давления будет использована в домашних условиях, желательно воспользоваться однофазным подключением в 220 вольт, так как оно не повлечет за собой дополнительных расходов и соответствует всем требованиям безопасности

Для обеспечения оптимального пуска определенных двигателей желательно использовать дополнительные конденсаторные блоки. Так, производительность насоса напрямую зависит от количества оборотов двигателя: чем выше их частота, тем больше производительность.

Но стоит учитывать, что работа в таком режиме может негативно отразиться на его ресурсах. Не стоит отдавать предпочтение слишком скоростным моделям. Максимально допустимая частота вращений в таком случае — до двух тысяч оборотов при мощности в два или три киловатта.

Мойка высокого давления определенной конструкции позволяет обеспечивать необходимую производительность насоса при использовании одноступенчатого редуктора, функционирующего при помощи клиноременной передачи. От параметров шкивов (ведомого и ведущего) зависит их передаточное число. Не меньшую роль в деятельности редукторов отыгрывают и характеристики расстояния между осями вращения.

Для обеспечения фиксации насоса и двигателя обычно применяют муфту. Наиболее подходящий вариант — мягкая муфта, способная компенсировать минимальное осевое несовпадение валов и выступать предохранительным элементом на случай заклинивания редуктора или насоса.

Очень важным конструктивным элементом любой мойки является емкость для хранения воды. Для того чтобы была обеспечена максимальная производительность насоса, необходимо задействовать определенный объем жидкости. Для этого возможно использование специального бака для жидкости, способного выполнять подпитку от сети водопровода. Обязательно на выходной из бака точке выполнить установку фильтрующего элемента (это может быть обыкновенная мелкая сеть), предназначенного для очистки жидкости от грязевых частиц и предотвращения попадания в насос засоров. Для усиления моющего эффекта в жидкость можно добавлять специальное или обычное моющее средство.

Гидравлическая схема автомобильной мойки.

Статья по теме: Как использовать ковш для штукатурки, технология изготовления своими руками

Мойка для автомобиля, выполненная своими руками, должна иметь в своей конструкции регулятор производительности насоса. Обычно этот прибор имеет связь с автоматическим разгрузочным клапаном, способным в критической ситуации выполнить перенаправление жидкости назад в бак, чтобы не создавалась на насос вредная нагрузка.

Для того чтобы зафиксировать все конструктивные элементы мойки, используют специальную раму. Для ее сооружения можно использовать полые изогнутые трубы. Чтобы обеспечить удобство ее использования, можно зафиксировать в нижней ее части пару небольших опорных колесиков и сделать упор для придания конструкции устойчивости во время использования. Один из концов рамы можно снабдить специальной ручкой, предназначенной для транспортировки мойки по территории двора или гаража.

Главным конструктивным элементом самодельной мойки является емкость для воды. Чтобы была обеспечена максимальная производительность насоса, нужно задействовать определенный объем жидкости.

Одним из важнейших элементов, из которых состоит мойка, сделанная своими руками, являются рукава высокого давления. В роли рукава может выступить стандартный не слишком толстый армированный резиновый или пластиковый шланг. Следует учитывать, что все конструктивные соединения шлангов должны быть выполнены с соблюдением условий герметичности, с одной стороны, и не бояться коррозии и легко разбираться — с другой. Для оснастки креплений можно использовать штуцеры или резьбовые втулки, выполненные из твердых алюминиевых сплавов или латуни. С этой целью возможна установка байонетов.

При сооружении мойки своими руками необходимо подобрать также и пистолет, оснащенный форсункой. Благодаря его форме и получается имитация формы рабочей струи. Собственно, внешним видом он напоминает пистолет, используемый на автомобильных заправках. Для того чтобы начать подачу воды из сопла, следует нажать на рукоятку. Это является несомненным плюсом, так как позволяет сэкономить большое количество воды: жидкость подается только тогда, когда она нужна, при нажатии на рукоять пистолета. Выполнить запорный клапан своими руками довольно проблематично, наиболее простым и надежным вариантом будет приобретение готового наконечника.

Тонкости самостоятельного изготовления мини-мойки

В процессе сборки автомойки есть несколько важных моментов, определяющих безопасность дальнейшей эксплуатации и отсутствие неполадок.

Рама – основа всей конструкции:

  • предполагается изготовление системы с оптимальными размерами, для чего подбираются подходящие трубы – круглые, изогнутые;
  • помимо колес в нижней части желательно установить фиксаторы;
  • ручка – облегчит транспортировку.

Заземление – элемент безопасности:

  • подбирается трехжильный провод;
  • потребуется вилка с заземляющей клеммой;
  • проводится заземление розетки.

После подготовки выполняется несколько основных этапов:

  1. На раму устанавливается электрооборудование, включающее двигатель, насос, другие элементы конструкции.
  2. Крепится пистолет с форсункой, подающий воду, после нажатия на специальную кнопку. Такие устройства используют профессионалы, но их легко приобрести и в магазине.
  3. Выполняется устройство рукава высокого давления.

Завершив сборку, выполняют подключение к водопроводу. Для этого подходит шланг длиной в 7 м.

Как избежать непредвиденных поломок устройства

Задумываясь, как сделать мойку для авто своими руками, желательно обеспечить оптимальную эксплуатацию, предотвращающую необходимость последующего восстановления.

Важные моменты использования установки:

  • перед запуском проверяются все соединения, крепления;
  • фильтрующий элемент нуждается в регулярной очистке от загрязнений;
  • не стоит часто использовать технику на полной мощности;
  • монтаж аккумуляторной батареи защитит устройство от перепадов энергии.

Секреты конструирования пеногенератора

Автомойка используется для удаления мусора, загрязнений с кузова авто и других деталей. Максимально повысить качество очистки позволяет пеногенератор. Его также легко сделать самостоятельно.

Подбирается небольшое количество инструмента:

  • рулетка;
  • ножик;
  • болгарка;
  • ключи гаечные;
  • плоскогубцы.

Задумываясь, как сделать пеногенератор для автомойки своими руками, стоит подобрать и подходящие материалы, детали для сборки.

Основные моменты:

  1. Необходима труба, длиной не менее 50 см. Она заполняется мочалкой из полиэтилена, для последующего образования пены.
  2. Устанавливается фильтр в виде сетки для предупреждения попадания наполнителя в другие узлы.
  3. Один край трубы нужно заглушить, установить тройник для последующего закрепления крана пенообразователя.
  4. Используя штуцер, проводят соединение трубы и шланга, предназначенного для пены.
  5. К другому концу подсоединяется кран, обеспечивающий поток сжатых воздушных масс.

Характеристики пены, которая будет получаться в результате работы такой установки, определяется длиной используемой трубы. Внимания требует плотность заполнения плоскости мочалкой. Для заливки автокосметики подойдет емкость, способная выдерживать оказываемое давление системы.

Автомойка и пеногенератор – полезные агрегаты, упрощающие процесс ухода за машиной. Они с легкостью справляются с нагрузками в условиях домашней эксплуатации, отлично заменяя заводской инструмент.

Чистота автомобиля является не только эстетическим показателем, но и предохраняет изделие от негативных факторов внешней среды. Ведь в прилипшей и высохшей грязи могут содержаться агрессивные элементы, повреждающие лакокрасочное покрытие. Также длительное и регулярное загрязнение кузова может приводить к необратимым повреждениям металла, вплоть до сквозной коррозии на отдельных элементах.

В этом случае спасает регулярное посещение автомобильной мойки или домашние водные процедуры. Но во втором случае необходимо купить моющее устройство или должна быть изготовлена автомойка своими руками из подручных средств. Цены в магазинах в основном стартуют с 5 тысяч рублей. Верхний порог может и на 20 тысячах не останавливаться. Поэтому будем делать самостоятельно.
