Как сделать пеногенератор для мойки своими руками

Содержание

3 Изготовление пеногенератора из огнетушителя – наглядное руководство

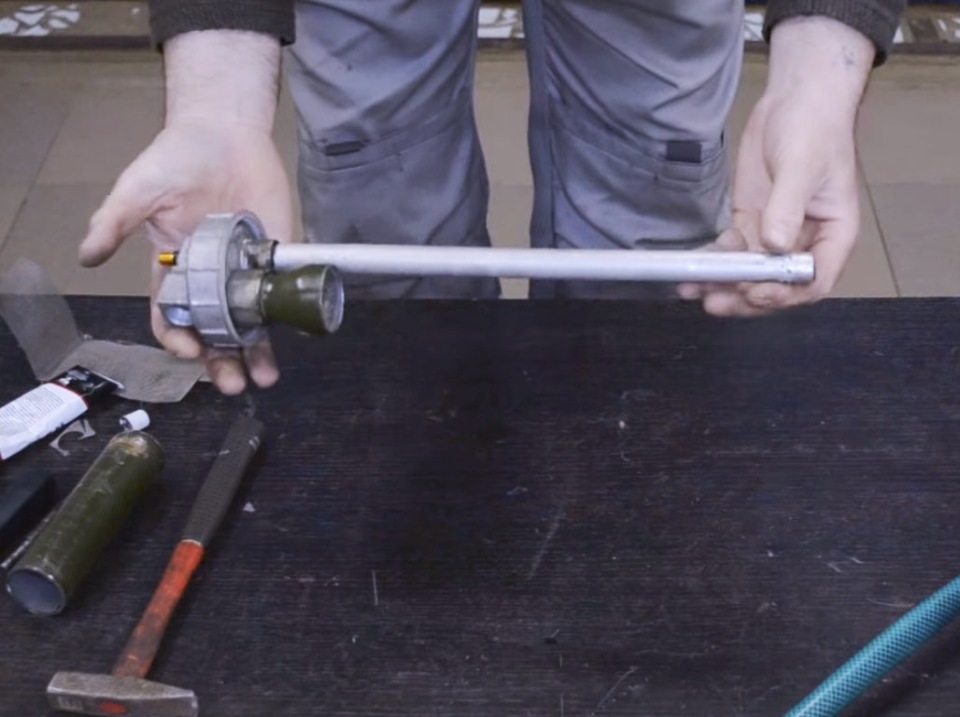

Если вы открутите запорно-пусковое устройство огнетушителя, то увидите, что снизу к крышке прикручена трубка и газогенератор. Последний представляет небольшой металлический баллончик для сжатого газа. Работу начинаем с разборки запорно-пускового устройства. Надо просто выкрутить трубку и баллон, а также соединительные муфты, в которые они вкручиваются.

Затем газогенератор нужно разрезать на две части. Верхняя его часть, т.е. та, которая с горловиной, должна иметь длину около 4 см – из нее мы сделаем пенящую таблетку. Нижняя часть баллона нам не понадобится, поэтому сразу же можете отложить ее в сторону. Для изготовления таблетки вначале нужно вырезать круглую сеточку по диаметру баллончика и вложить ее внутрь. Затем в баллон нужно забить две металлические мочалки для мытья посуды, как показано на фото выше. Сверху, чтобы мочалки не вывалились, вставьте еще одну сеточку. Ее диаметр должен быть немного больше диаметра баллона, чтобы она плотно входила и располагалась в распорку.

Затем в муфте, в которую вкручивается горловина баллона, следует рассверлить отверстие, чтобы улучшить проходимость пены. Диаметр отверстия должен быть не менее 7-10 мм. Когда муфта будет подготовлена, в нее надо вкрутить самодельную пенную таблетку. Предварительно резьбу промажьте герметиком, чтобы соединение было герметичным.

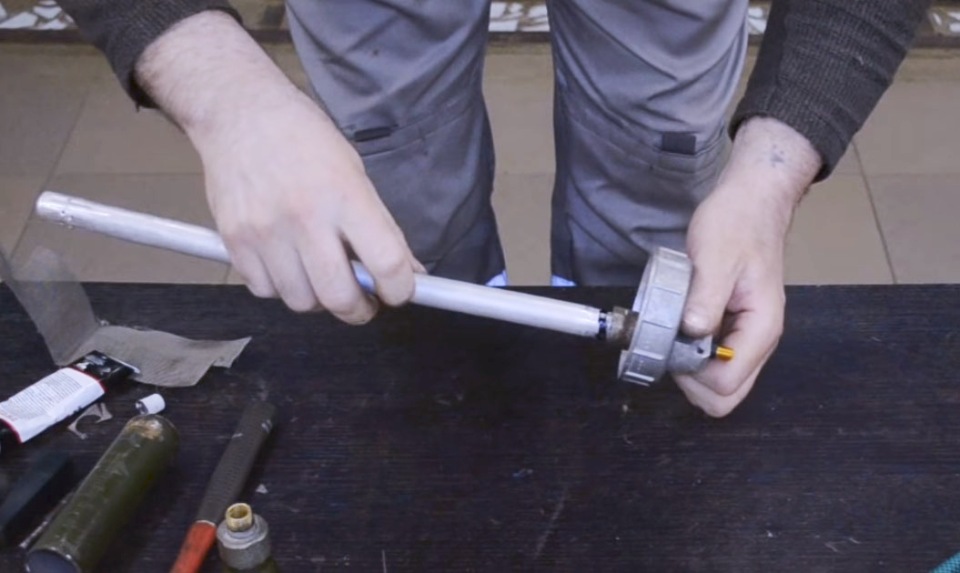

Затем нужно рассверлить отверстие, в которое вкручивается муфта трубки. Отверстие должно быть сквозным с диаметром, соответствующим диаметру клапана, так как в него будет вставляться штуцер. Поэтому воспользуйтесь сверлом 10 мм. Затем вставьте клапан и сразу же вкрутите муфту трубки, в результате чего «свисток» будет надежно зафиксирован. Через этот клапан мы будет закачивать воздух в баллон. Сразу же вкрутите в муфту трубку, и на этом узел подачи воздуха готов.

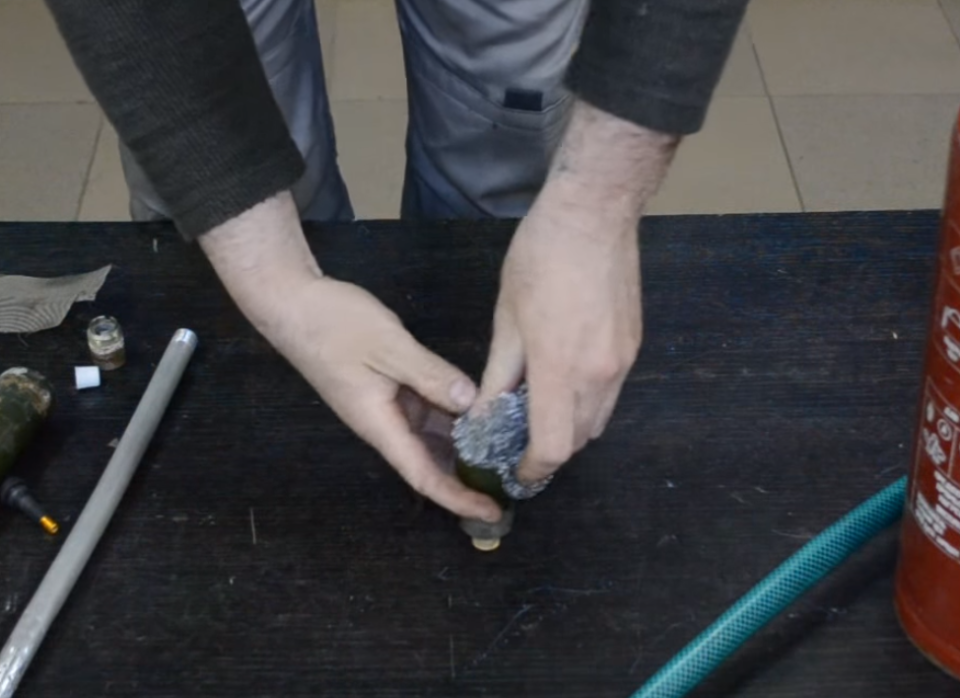

Теперь муфту с пенной таблеткой вкрутите во второе отверстие крышки. Далее нужно подготовить пистолет. Для этого отсоедините старый шланг от штуцера, который вкручивается в запорно-пусковое устройство, и от пистолета. Затем соедините детали с новым шлангом и подсоедините к крышке, т.е. запорно-пусковому устройству. Все места стыка шланга затяните хомутами.

Чтобы аппарат удобно было переносить, можно приварить к нему ручку или даже держатели для ремешка, чтобы вешать емкость на плечо.

Модернизация

Для того, чтобы осуществить доработку пенной насадки, потребуются следующие материалы и инструменты:

  1. Насадка.
  2. Карбюраторный жиклер.
  3. Метчик диаметром 5 мм.
  4. Сверла.
  5. Сетка, изготовленная из нержавейки.

Сначала нужно сверлом Ø6 миллиметров просверлить отверстие с той стороны, где создается пенная смесь. При помощи метчика сделать отверстие для жидкости, чтобы туда можно было вставить жиклер. Раньше вода проходила свободно, а теперь на ее пути дополнительное препятствие. Теперь вода начнет распыляться еще сильнее.

Чтобы пены было больше, нужно увеличить подачу воздуха. Делается это с помощью сверла Ø 1 мм. Отверстие высверливается сверху насадки. Необходимо, чтобы оно точно совпало с отверстием, закачивающим жидкость из бочка. Затем следует сверлом Ø 7,5 мм рассверлить отверстие в том месте, где пена выходит. Получается, что камера смешивания жидкостей становится намного больше. Дальше, самым мелким сверлом сделать четыре отверстие крест на крест. Остается установить сетку. Она ставится в заднюю часть, где изначально находилось сопло, которое необходимо сразу убрать. Вставлять ее можно в несколько слоев через прокладки. Этот момент зависит от того, какая пена необходима.

Получается не насадка, а усовершенствованная заводская. Работает отлично, при условии, что все сделано правильно.

Каждый автолюбитель знает, как важно заботиться о чистоте своего железного коня. Жидкая грязь, пыль, агрессивные химикаты, используемые для уборки улиц в зимнее время, могут нанести непоправимый вред кузову вашей машины

Да и выглядит опрятный, чистенький автомобиль куда лучше грязного «замарашки». Зачастую автовладельца останавливает от более частого мытья машины лишь высокая стоимость мойки и большие очереди. Однако этих проблем можно избежать, если изготовить пеногенератор для мойки машины в домашних условиях своими руками.

Мойка автомобиля с помощью пены производится бесконтактно, а значит, отсутствует вероятность нанесения повреждений лакокорасочному покрытию кузова. Таким образом, бесконтактная мойка с помощью парогенератора высокого давления является предпочтительной по сравнению с другими способами. Но стоимость специального оборудования для такой мойки достаточно высока и не оправдывает затрат на её покупку при периодическом использовании для мытья одной машины. Хорошим выходом в таком случае будет самодельный пеногенератор.

Вариант №4 – пеногенератор из садового опрыскивателя

Если у вас имеется нерабочий или редко используемый опрыскиватель для сада или огорода, из него можно сконструировать самодельный пеногенератор для мытья машины.

Порядок изготовления:

  • Из пластикового резервуара опрыскивателя нужно отсоединить ручной насос. Он не понадобится, а его отверстие будет использоваться для заливки рабочей жидкости.
  • В верхней части емкости одно из отверстий глушим. Второе отверстие будет использоваться для выхода жидкости из бака.

  • Для уплотнения резьбовых соединений используем ФУМ ленту.
  • В нижней части бака сверлим отверстие и устанавливаем обычный автомобильный ниппель. Через него воздух с компрессора будет подаваться в бак.

В пластиковой трубке, которая находится внутри бачка делаем небольшое отверстие. Это нужно для того, чтобы жидкость смешивалась с воздухом. Можно поэкспериментировать с количеством отверстий для лучшего смешивания воздуха и жидкости. Лишние отверстия заматываются обычной изолентой.

На фото отверстие в пластиковой трубке.

В качестве пенной таблетки используем металлическую сетку для мытья посуды. Её устанавливаем непосредственно перед распылителем.

На фото видно небольшой кусок шланга внутри которого установлена пенная таблетка.

После выполнения этих операций можно приступать к использованию пеногенератора. По желанию можно дополнить конструкцию автоматическим клапаном, который будет поддерживать заданное давление в емкости и убережет пластиковый бак от разрыва. Это существенно облегчит использование пеногенератора, поскольку пользователю не придется постоянно следить за показаниями манометра.

Также перед использованием собранного устройства следует протестировать его. Резервуар нужно примерно на 2/3 заполнить водой с разбавленным автошампунем, включить компрессор и проследить за всеми соединениями. Если места резьбовых соединений недостаточно уплотнены, через них будет уходить воздух, и давление в емкости не будет подниматься до нужных значений

Поэтому особое внимание нужно уделить герметичности соединений

Технология использования пеногенератора для бесконтактной мойки

Для того, чтобы Ваш автомобиль от мойки к мойке не утрачивал свое состояние, необходимо соблюдать правила и некоторую последовательность в своих действиях. И говоря откровенно, бесконтактная мойка — это условное название, которое отражает сущность основного процесса, обработкой пеной, т.е. бесконтактно. А всём об этом по порядку.

1. Сторонитесь прямых солнечных лучей. Оцените загрязнённость своего автомобиля. Если он сильно загрязнён, то советуем произвести первоначальную мойку, без применения какой-либо химии, при помощи автомоек высокого давления (АВД). Рекомендуется производить мойку от верха автомобиля к его низу.

2. Когда автомобиль уже подготовлен, или имеет небольшую загрязнённость (летняя асфальтная езда), то можно приступать к обработке автомобиля активной пеной, используя пеногенератор. Подключаем аппарат к компрессору и выдерживаем давление около 6 атмосфер. Равномерно наносите пену на кузов и колеса, преимущественно горизонтальными движениями. Регулируйте подачу воздуха, изменяя состав пены.

3. После 3-5 минут воздействия поверхностно-активных веществ (пены) на загрязнённую поверхность, необходимо смыть отработанную пену, используя мойку высокого давления. Если всё-таки не удалось отмыть некоторые пятна, рекомендуется пройтись специальной губкой по не отмытым местам, с применением автошампуня.

4. Заключительный этап — сушка поверхности. Если воспользоваться естественной сушкой, то на лакокраске останутся следы водяных разводов — статические загрязнения. При обычной бесконтактной сушке эти пятна всё равно останутся. Единственный способ их удаления — контактная уборка. Для таких случаев используется шампунь второй фазы с высоким содержанием тензидов – особых ПАВ, которые позволяют как раз удалить эти статические загрязнения, не царапая поверхность — в момент механического контакта частички статических загрязнений моментально покрываются оболочкой, которая не позволяет повреждать ЛКП. И использовать только крупнопористую губку.

Как не удивительно, но на этом этапе многие и наносят урон своему автомобилю. Необходимо быть очень внимательным и осторожным. Не пользуйтесь никакими скребками для очистки капель и другими устройствами, которые вступают в контакт с лакокраской, это особенно плохо скажется при попадании частиц песка или грязи — появление микроцарапин неизбежно. СОВЕТ: применяйте полотенце из микрофибры с большим ворсом. Начинайте от верха автомобиля: крыша, стёкла, капот и багажник, после переходите на боковые части. Главное — никакого усилия по лакокрасочному покрытию, только легкое прикосновение.

5. Вот в принципе и всё. Конечно, можно воспользоваться еще воском, силантом, и другой дополнительной автохимией. Это уже каждому по вкусу и убежденности. Также можете зачернить колёса и протереть выхлопную трубу. Если собираетесь производить последующую полировку кузова, рекомендуем воспользоваться полировочной глиной для удаления частиц из микроцарапин. Главные этапы озвучаны. Теперь Вы вооружены правильными действиями по бесконтактной мойке автомобиля.

Модельный ряд пеногенераторов компании ТУМАНТОРГ

Пеногенераторы, бак которых выполнен из:

— из окрашенной стали AirFoam Double Life; — из нержавеющей стали AirFoam SS.

Пеногенераторы из окрашенной стали имеют меньший срок эксплуатации чем из нержавейки, но применение производителем технологии внутренней эпоксидной пластификации позволяет продлить срок эксплуатации данного бака в 2 раза. Модель таких пеногенераторов и носит в своем названии прибавку «Double Life». Пластификация не позволяет стенкам бака подвергаться коррозии. У двух моделей толщина стенки бака — 2,5 мм. Этой толщины достаточно для хорошей и надежной службы.

Самые недорогие

Такие модели подходят для бытового использования. Имеют небольшую мощность и доступную стоимость.

Кайдзен М-2

Модель предназначена для мытья автомобилей и других бытовых работ, таких как чистка ковров, мытье сайдинга и прочее. Для того чтобы использовать устройство, необходимо подключить к насосу для подачи воды. Модель экономно расходует воду и химическое вещество. Полученное пенное вещество — мелкозернистой текстуры. Работает пеногенератор от сети. Вместительность бака составляет 13 литров.

Кайдзен М-2
Достоинства:

  • бюджетная стоимость;
  • простое использование;
  • пена густая, мелкозернистая.

Недостатки:

не выявлено.

Стоимость модели составляет всего 2000 рублей. При покупке выдается талон на год гарантии.

DAW 10 DAEWOO EXPERT

Устройство одно из наиболее компактных и недорогих. Несмотря на свои небольшие размеры пеногенератор легко справляется с поставленными задачами. Электрический двигатель и алюминиевая помпа делают прибор популярным среди пользователей. Для работы модель достаточно подсоединить к водопроводу также пользователи отмечают наличие функции само забора воды. Применяется устройство совместно с мойками высокого давления. Используется для мытья машин и садовых инструментов. Вместительность составляет 0,5 литров.

DAW 10 DAEWOO EXPERT
Достоинства:

  • компактность;
  • электродвигатель мощный;
  • функция автоматического отключения;
  • фильтр, предотвращающий попадание твердых частиц.

Недостатки:

необходимо использовать совместно с моющими машинами.

Стоимость — 1000 рублей.

KWAZAR Orion Super Foame

Устройство предназначено для мытья помещений, автомобилей, чистки ковров. Устройство рассчитано на 6 литров. Оснащено шлангом и форсункой для подачи пенного вещества. Специальные ремни позволяют носить прибор на спине во время работы. Изготовлена колба из прочного пластика, который не подвергается окислению. Ручной метод накачивания воздуха позволяет использовать прибор практически в любом месте.

KWAZAR Orion Super Foame
Достоинства:

  • удобная конструкция;
  • имеет универсальное применение;
  • не требует подключения к сети.

Недостатки:

средняя мощность.

Цена устройства составляет 5 000 рублей.

Bort Пеногенератор Foam Master

Используется пеногенератор совместно с моющими машинами серии BHR, имеет небольшие размеры и вместительность всего 0,5 литра. Может использоваться не только для мойки автомобилей, но и садовой техники, фасадов и чистки ковров.

Bort Пеногенератор Foam Master
Достоинства:

  • простое использование;
  • пена густая;
  • используется для всех видов моющих средств.

Недостатки:

не выявлено.

Цена: 1800 рублей.

AutoExpert Foam

Пенообразователь предусмотрен для использования с мини мойками таких производителей, как Huter, Stihl, Nilfisk. С помощью устройства можно создать густую пену, которая тщательно растворяет грязь за короткое время. Корпус изготовлен из пластика, который выдерживает механические воздействия. Специальная насадка для распыления пены изготовлена из металла, который не окисляется и прослужит длительный период. В комплекте идет шланг для подачи воды.

AutoExpert Foam
Достоинства:

  • пластик прочный;
  • модель занимает мало места.

Недостатки:

не выявлено.

Цена: 2500 рублей.

Муссон М-4

Работает модель от компрессора. Небольшой вес и простота использования делает данную модель популярной среди пользователей. Может использоваться для мытья автомобиля как снаружи, так и внутри. Плотное пенное вещество может использоваться для чистки мягкой мебели или фасадов. Пена проходит 4 ступени подготовки. Благодаря чему структура пены мелкая, плотная. Объем бака для воды составляет 13 литров. Длина шланга — 5 метров.

Муссон М-4
Достоинства:

  • компактные размеры;
  • легко справляется с загрязнениями;
  • имеет универсальное применение.

Недостатки:

большое потребление воды.

Стоимость: 2000 рублей.

Как сэкономить на материалах?

Как показывает практика, найти все необходимое в гараже удается не всегда. Выход один — экономить. Для этого действуйте следующим образом:

  • всегда покупайте новые детали, чтобы впоследствии не переплачивать по несколько раз;
  • хорошо поройтесь в своем гараже или гараже своего друга (с согласованием, конечно). Большую часть запчастей можно найти в старых «залежах».

При отсутствии необходимых элементов затраты на покупку компрессора составят около двух тысяч рублей. Но можно схитрить. К примеру, как вариант — демонтировать нужное оборудование со старого грузового авто.

Если среди знакомых найти нужное оборудование не удается, то можно посмотреть объявления о продаже машин на запчасти.

В крайнем случае, можно отправиться на автосвалку, где старых ЗИЛ-130 предостаточно. При этом нужную деталь можно получить за «копейки».

Перед покупкой внимательно проверьте агрегат. На нём не должно быть потёков масла и других дефектов. В противном случае работать с компрессором опасно.

Даже если вам удастся запустить пеногенератор для мойки, сделанный своими руками, но оснащённый дефектным компрессором — 1-2 чистки и аппарат выйдет из строя.

Какой химией заправлять самодельное оборудование

В случае с использованием самодельных устройств, возникает вполне резонный вопрос: какие именно моющие средства как нельзя кстати подойдут для создания рабочего раствора?

На сегодняшний день средства для пенообразования представлены в широком ассортименте, поэтому трудно однозначно утверждать, что химия определенной марки будет наиболее приемлемой в данном случае.

Тем не менее, можно всегда обратиться к аналитическим данным и составить список производителей, пользующихся наибольшей популярностью среди автолюбителей.

Среди них можно выделить следующие фирмы:

  • Автошампунь от Керхер;
  • Отечественное жидкое мыло «Новая Заря»;
  • Шампунь-концентрат «Hi Gear»;
  • Автошампунь «FliNN»;
  • Автошампунь «Grass»

Схема, если делать насадки своими руками

Существуют разные виды насадок. Какие инструменты для этого понадобятся:

  1. Рулетка;
  2. Болгарка;
  3. Нож;
  4. Гаечные ключи;
  5. Пассатижи.

Приготовить дюймовую трубу не меньше полтора метра, мочалку. Как производится сборка – обрезать трубу не менее 0,5 метра, чем больше труба, тем лучше качество пены. Но не забывайте, для большой трубы требуется и мощный компрессор. Далее нужно забить трубу мочалкой и нарезать резьбу на конце, на один из концов накрутить тройник, со второго наполнитель. Установить крупный фильтр, на один из выводов тройника надеть заглушку, к оставшимся подключить источник воды с шампунем и компрессор.

Также можно приспособить обычный садовый опрыскиватель и правильно выбрать компрессор. Из него извлечь штуцер, клапан, снять насос и установить заглушку. Получим 2 отверстия в опрыскивателе, вкрутить сгоны и закрепить, установить прокладки. В один из сгонов вкрутить обратный клапан со штуцером и на другом установить бачок.

При покупке пенной мойки обязательно обращайте внимание на наличие пенной насадки, если её нет, то придётся делать своими руками, может это и кому – то в радость, да и существенная экономия в деньгах. Да и все материалы могут найтись дома в гараже, поэтому сделать своими руками пеногенератор просто и выгодно

Устройство «настоящих»

Для качественной мойки машины нужен все же инжекционный или «прямой» эжекционный пеногенератор. Конструктивно они во многом сходны, так что разберем оба сразу.

Устройство генератора моечной пены с наддувом показано на рис.:


Устройство пеногенератора с наддувом расходного резервуара

Пенообразование начинается уже в подающем патрубке, поскольку вследствие т. наз. дроссельного эффекта давление за сетчатым фильтром падает и из смеси выделяются микропузырьки воздуха. Это еще не пена, но много ее зародышей. Жиклер пенообразователя конструкторы-любители обычно не ставят, пропуская готовую вспениться смесь сразу через барботер. А зря: резкое падение давления за жиклером дает не аэрозоль, но «пенозоль» из мельчайших капелек высокократной пены. В барботере они «набухают» воздухом, почти не теряя кратности, и в шланг идет густая, липучая, почти не стекающая «Nivea for cars».

Настройка пеногенератора с наддувом не требует квалификации:

  • редуктор компрессора устанавливают на давление от 4 бар (мин.) до 6 бар (макс.) в зависимости от требуемого расхода пены;
  • вентили наддува и настройки полностью открывают;
  • включают подачу воздуха и вентилем настройки устанавливают кратность пены (визуально, по ее густоте и текучести);
  • вентилем наддува устанавливают расход пены;
  • по необходимости (редко) корректирую качество пены вентилем настройки.

Пеногенератор эжекционного типа ( на след. рис.) подключается к компрессору также через редуктор давления; обратный клапан в данной установке не обязателен, хватит штатного в компрессоре. По устройству эжекционный генератор пены похож на инжекционный, только жиклер переставлен в другое место.


Устройство пеногенератора без наддува расходного резервуара

Но его настройка сложнее:

  • запорные вентили закрывают;
  • регулировочный вентиль воздуха открывают прим. наполовину;
  • регулировочный вентиль пенообразователя закрывают;
  • включают воздух, открывают запорные вентили;
  • плавно открывая регулировочный вентиль пенообразователя, добиваются появления пены из сопла насадки (см. далее);
  • оперируя поочередно или одновременно регулировочными вентилями, добиваются нужной консистенции и расхода пены. Регулировки взаимозависимы!

Особенности конструкций

Расходный резервуар инжекционного пеногенератора должен выдерживать давление не менее 8-9 бар. Назначение обратного клапана скорее технологическое: когда пенообразователь выработается прим. на 2/3, компрессор можно выключить, а остаток смеси выработается под остаточным давлением, т.к. его колебания в пределах 30-35% существенно не влияют на параметры пены. Диаметр отверстия в шайбе жиклера 1-3 мм подбирается под конкретный шампунь; можно завести комплект шайб с отверстиями разного диаметра. Длина L смесительной камеры инжекционного генератора 120-180 мм; эжекционного 220-350 мм. Диаметр канала соотв. 8-20 и 9-12 мм.

Создание автомойки своими руками

Благодаря автомойке высокого давления можно без труда очистить машину от любого загрязнения. Сочетание сильного напора воды и специальной насадки, которая позволяет покрыть больший объём, нравится автомобилистам. Универсальность такого агрегата также делает его привлекательным.

Во многих магазинах можно приобрести автомойку промышленного производства, однако стоимость её будет довольно высокой. Ради экономии средств, а также ради удовольствия сделать что-либо самостоятельно, многие автомобилисты предпочитают делать мойку для авто своими руками. Существует большое количество обучающих видео, в которых можно узнать всю необходимую для её создания информацию.

Сначала надо подобрать нужные детали. К ним относятся:

  1. Насос.
  2. Электродвигатель.
  3. Муфта.
  4. Резервуар для воды.
  5. Регулятор производительности насоса.

Насос надо выбирать очень тщательно. Он станет самым дорогим элементом во всей конструкции, но зато она прослужит долго. Все важные части насоса должны быть металлическими. Кроме того, он должен отличаться высокой производительностью и устойчивостью к давлению в 150 атмосфер.

Однофазный электродвигатель мощностью в 220 В можно использовать для автомойки. Подключение получится безопасным и недорогим. Чем выше частота оборотов двигателя, тем больший уровень производительности. С насосом электродвигатель будет соединяться муфтой. Оптимальным будет использование мягкой муфты, которая может стать предохранителем, если насос будет неисправен.

Водный резервуар должен быть объёмным, чтобы насос мог долго работать без перерыва. Часто используются баки для водопровода. На стыке со шлангом можно прикрепить сетку, чтобы никакой мусор не испортил насос. Материал ёмкости надо выбирать внимательно, так как он должен быть прочным. Подойдет металл или пластмасса большой толщины.

Чтобы сделать автомойку высокого давления своими руками, необходимо также приобрести регулятор для насоса. Он поможет вернуть часть воды в резервуар, если возникнет угроза перегрузки насоса. Все элементы закрепляются на специальной раме. К ним также добавляются рукава, которые выдержат высокое давление, латунная помпа и распыляющий пистолет.

Процесс мытья автомобиля можно сделать более эффективным, если на шланг с водой приладить какую-либо щётку или другую насадку.

Они дополнят список функций автомойки. При желании можно превратить мойку в пароочиститель. Для этого тоже потребуется специальная насадка на шланг, а также нагреватель.

Работать долго с помощью одной и той же мойки нельзя, так как она, таким образом, быстро придет в негодность. Цель, с которой мойка будет использоваться, влияет на её окончательные габариты. По внешнему виду мойка может быть:

Второй вариант труднее использовать дома и требует достаточного количества места в гараже.

Зная, как сделать автомойку своими руками, каждый автомобилист задумается над тем, как правильно ею пользоваться.

Есть несколько основных правил использования:

  1. Регулярный осмотр соединений и их затягивание – это поможет предотвратить механические повреждения, возможные от сильного давления.
  2. Осмотр фильтров перед работой – их регулярное очищение обеспечит равномерную подачу воды.
  3. Заземление электрической цепи – заземлен должен быть не только электродвигатель, но и сама вилка. Тогда устройство будет безопасным.
  4. Мойку надо проводить по всей поверхности, чтобы не повредить краске, которой покрыт автомобиль. Если на машину нанесен рисунок или наклейка, то на этот элемент не стоит направлять струю воды, так как она может привести к трещинам покрытия или снимет наклейку.
  5. Целесообразно использование аккумулятора в случае некачественного источника электричества. Это убережет агрегат от короткого замыкания
  6. Избегать перепадов температуры – резкое изменение температуры воздуха может привести к поломке инструмента.

При использовании надо помнить, что мыть машину позволяется далеко не везде. Рядом с водоемами и озерами мытьё машины грозит штрафом. Это правило, правда, не относится к содержанию в чистоте фар и стекол.

Использовать автомойку высокого давления можно не только снаружи автомобиля, но и внутри. Это позволит проводить уборку салона очень быстро и качественно. Широкий выбор насадок и валиков поможет делать даже деликатную уборку в машине.

Если знать как сделать пеногенератор и как сделать мойку для авто своими руками, то можно существенно сэкономить денежные средства. Автомобилисты со стажем имеют в гаражах все необходимые материалы и инструменты, поэтому им придется потратиться только на специальный автомобильный шампунь.

Изготовление пеногератора для мойки авто своими руками

В интернете пользуются популярностью три различных способа самостоятельного изготовления пеногенератора. Сейчас мы детально познакомимся с каждым из них.

Пеногенератор из огнетушителя

Ключевым элементом конструкции является сама ёмкость, а именно – баллон из-под использованного огнетушителя.

Он отлично подойдёт для этой роли – в нём уплотнённые стенки, подходящая форма и другие конструктивные особенности.

Для изготовления пеногенератора из огнетушителя своими руками мне потребовались:

  • Непосредственно сам баллон от огнетушителя.
  • Трубка с резьбой и диаметром пол дюйма.
  • Шланг (можно использовать обычный резиновый, а можно специализированные).
  • штуцер.
  • Кран под полудюймовую трубу.
  • Быстросъемный штуцер, чей диаметр также равен пол дюйма.
  • Фум-лента.

Итак, первым делом процесса изготовления необходимо подготовить верхнюю часть баллона.

Для этого нужно вырезать в ней отверстие под горловину, которая далее будет просто герметично закрываться крышкой, после чего просто приварить её к баллону.

С боку от горловины необходимо вырезать или просверлить отверстие под металлическую полудюймовую трубку с резьбой и приварить её к самому отверстию.

Далее на резьбу трубки необходимо накрутить переходный фитинг, который будет закреплять ваш резиновый шланг.

В днище баллона просверливается отверстие под полудюймовую металлическую трубку, после чего она вставляется.

Однако перед тем, как её приварить, необходимо просверлить в части трубки, что будет внутри баллона, около 10 отверстий диаметром 2-2,5 миллиметра, а торец трубки следует заглушить.

Это делается для создания условий барботажа.

Проще говоря, через эти узкие отверстия проходят пузырьки воздуха и перемешивают моющий раствор.

Только после этого шага трубка обваривается снаружи.

На наружную часть трубки просто накручивается кран с ввёрнутым переходником для шланга.

В конце производится сборка конструкции и, по желанию, покраска.

Вы должны понимать, что соединение всех частей самодельного пеногенератора должно быть полностью герметичным, поэтому при сборке фитингов используйте фум-ленту или обыкновенную паклю в местах резьбового соединения.

Пеногенератор из садового опрыскивателя

Данная конструкция будет менее эффективна, чем пеногенератор из огнетушителя – она будет уступать ему во множестве факторов, однако она, естественно, дешевле, проще, мобильнее, а также более доступна.

Основой данной конструкции будет обычный садовый опрыскиватель, который можно раздобыть в почти любом садовом магазине или заказать в интернете.

Дополнительно потребуется кухонная губка и шило.

Приступив к процессу сборки конструкции, первым делом снимите крышку с распылителя.

Далее необходимо сделать отверстие в капиллярной трубке, при этом оно должно располагаться близко к краю крышки.

Это отверстие крайне важно, так, как оно используется как воздушный канал, из-за которого будет образовываться эмульсионный раствор.

Следующим шагом нужно демонтировать носик распылителя и снять с него металлическую трубку.

В снятую трубку необходимо вставить кусочек заготовленной губки.

Эта губка исполняет роль дисперсионного распылителя.

После этого проведите полную обратную сборку конструкции.

Последним делом просто испытайте ваш самодельный пеногенератор из садового опрыскивателя.

Пеногенератор из пластиковой канистры

Ну и самая бюджетная версия замены пеногенератора – конструкция из пластиковой канистры.

Для изготовления данного приспособления вам потребуется:

  • Сама канистра
  • Пистолет/краскопульт для опрыскивания
  • Отрезок трубки (длинна не должна превышать 7-8 сантиметров)
  • Тройник
  • Шланг
  • Штуцер
  • Жиклер-форсунка

А также немного технических умений, смекалки и терпения.

Подготовив инструменты к работе, можно приступить к сборке конструкции.

Сначала конец отрезка трубки необходимо набить леской.

На концы трубки нужно установить заглушки – на одной из которых монтируется тройник, а на втором штуцер.

К тройнику подключаются шланг и краны.

Дальше сделайте отверстие под шланг в крышке канистры и проведите шланг, что подключён к тройнику через это отверстие.

Таким образом один из кранов будет регулировать подачу моющего раствора канистры, а второй – воздух, который будет подаваться компрессором через шланг.

Самодельный пеногенератор из пластиковой канистры готов, можно испытывать.
