Как установить пластиковое окно по нормативам госта: инструкция и порядок действий

Общие требования к монтажу пластиковых окон по ГОСТ

Схема установки пластикового окна в проеме наружной стены дома

1 — оконная коробка; 2 — пеноутеплитель; 3 — уплотняющая прокладка; 4 — монтажный дюбель; 5 — подоконная доска; 6 — отлив

Монтаж окон должен осуществляться специализированными строительными фирмами. Окончание монтажных работ должно подтверждаться актом сдачи-приемки, включающим в себя гарантийные обязательства производителя работ.

Общее конструктивное решение узла примыкания коробки окна к стене (включая расположение оконного блока по глубине проема, монтажный шов, элементы дополнительной атмосферозащиты, отделку откосов, а также все другие элементы сопряжения оконного блока с проемом в законченном виде) должно обеспечивать:

• Показатели воздухо-, водонепроницаемости и звукоизоляции не ниже, чем соответствующие показатели для оконного блока.
• Величину сопротивления теплопередаче достаточную для того, чтобы препятствовать образованию мостиков холода, приводящих к образованию конденсата на внутренних поверхностях оконных проемов.
• Надежный отвод дождевой воды и конденсата наружу. Не допускается проникновение влаги внутрь стеновых конструкций и помещений.
• Компенсацию температурных изменений габаритных размеров оконной коробки.
• Долговечность монтажных швов и других элементов узла сопряжения оконного блока с проемом не менее 20 условных лет эксплуатации.

Подготовка проемов в стене к установке пластиковых окон

Кромки и поверхности проемов не должны иметь выколов, раковин, наплывов раствора и других повреждений высотой (глубиной) более 10 мм.

Товары для строительства и ремонта

⇆

Отклонение от вертикали и горизонтали сторон оконного проема не должно превышать 4,0 мм на 1 м длины. Отклонения и другие дефектные места должны быть выравнены и зашпаклеваны водостойкими составами.

Поверхности, имеющие масляные загрязнения, следует обезжиривать. Рыхлые, осыпающиеся участки поверхностей проема должны быть зачищены и упрочнены связующими составами.

Перед монтажом окна рекомендуется во всех случаях обработать поверхности проема проникающей грунтовкой для наружных работ. Такая обработка очистит поверхности от пыли, укрепит швы кладки и улучшит адгезию уплотняющих материалов к стене.

Способы опыления

Как выяснила, существует 2 вида опыления помидор в помещении — натуральный и химический. Рассмотрю вместе с вами, как опылять помидоры на подоконнике, и определюсь, какой наиболее эффективный способ.

Натуральное опыление

Натуральное опыление подразделяется на естественное и искусственное.

Естественное

Естественный вариант — когда ветерок покачивает ветки, и пыльца перемещается с одного цветка на другой.

Как организую:

• Открываю окна, создавая сквозняк в теплое время.
• Если на улице ниже 15 градусов, то ставлю вентилятор на расстоянии 50 см от куста.
• Веточки в обоих случаях колышутся и раскидывают пыльцу по всем бутончикам.

Искусственное

Когда не получились завязи естественным путем, делаю искусственное опыление, механическими действиями помогаю кустам опылить бутоны.

Как опыляю:

1. Потряхиваю кусты чуть-чуть или постукиваю палочкой по кистям, пыльца падает и тычинки опыляются.
2. Электрическую зубную щетку прикладываю к цветку и собираю пыльцу, разношу на соседние цветы.

На кисточку акварельную с мягким ворсом вращательными движениями собираю пыльцу и переношу ее, как пчела, на другие соцветия.

Опыляете ли вы помидоры зубной щеткой?

ДаНет

Химическое опыление

Друзья, я не сторонник применения химии при выращивании, но результаты потрясающие — урожайность повышается. Расскажу о способах применения стимуляторов завязи.

Опрыскивание и обмакивание

Во время цветения в утренние часы орошаю раствором стимулятора бутоны, стараясь не попадать на молодые листочки.

Как разбавляю:

1. Препарат “ Завязь” развожу 1 г в 500 мл теплой воды. Распылителем наношу состав на все цветы и завязь 2 раза: когда зацвел помидор и когда завязался.
2. В промежутке брызгаю 1 раз борной кислотой (1 г + 1 л воды).

Используете ли вы для опыления препарат «Завязь»?

ДаНет

Есть синтетический препарат нового поколения стимуляторов “Tomato”. Разбавляю в 0,5 л воды 1 мл препарата, добавляю в кружку 1 каплю жидкого мыла, перемешиваю и обмакиваю в растворе распустившиеся бутоны.

Примечание автора

Наталья Папанова

Автор блога

Стимулятор “Tomato” использую только 1 раз за сезон.

Посмотрите видео, зачем удалять корона-цветок.

Определились с опылением на подоконнике, подготовьтесь к лету и узнайте как опылять помидоры на балконе.

Монтажный шов

Монтажный шов — элемент узла примыкания, представляющий из себя комбинацию из различных изоляционных материалов, используемых для заполнения монтажного зазора и обладающих заданными характеристиками. Шов должен удовлетворять следующим требованиям:

• Обеспечение надежного закрепления оконного блока в стене;
• Обеспечение необходимого температурно-влажностного режима в месте примыкания оконной рамы к стене. При этом оконный блок должен быть установлен таким образом, чтобы избежать промерзания оконных откосов и непосредственно профиля рамы;
• Плотность и герметичность;
• Низкая теплопроводность и высокая долговечность;
• Восприимчивость к температурным растяжениям-сжатиям оконного блока без потери герметичности.

ГОСТ устанавливает требования, которым соответствует трехслойная конструкция монтажного шва – она обеспечивает идеальное сохранение теплоизоляционных свойств пены.

Монтажный шов – 3 слоя:

1. Наружный – водоизоляционный, паропроницаемый;
2. Центральный – теплоизоляционный;
3. Внутренний – пароизоляционный.

Такая конструкция призвана обеспечить устойчивость монтажного шва не только к атмосферным воздействиям, воздействиям температуры и влаги, в том числе и с внутренней стороны, но и устойчивость к эксплуатационным воздействиям. Кроме того, он должен быть устойчив к разного рода деформациям, как температурным, так и силовым.

Внешний (наружный) слой монтажного шва защищает его от проникновения влаги, воздействия ультрафиолета, воздействию температур от -35 до +70°С, частично препятствует проникновению холодного воздуха через монтажный шов и др.

Помимо этого, внешний слой монтажного шва должен обладать высокой паропроницаемостью (коэффициента паропроницаемости материала наружного слоя – не менее 0,15 мг/(м*ч*Па) для удаления конденсатной влаги из монтажного шва на улицу. На сегодняшний день наиболее отработанной является технология устройства наружного слоя монтажного шва с применением паропроницаемых саморасширяющихся уплотнительных лент (ПСУЛ). Существует довольно широкий спектр наименований этого типа материалов, но для герметизации оконных монтажных швов подходят далеко не все. Ленты ПСУЛ, предназначенные для монтажа оконных блоков, должны выдерживать водяное давление в сжатом рабочем состоянии свыше 300 Па. ПСУЛ обязательно должна быть устойчива к ультрафиолету (суммарная доза облучения лицевых поверхностей при проведении испытаний — не менее 5 ГДж/м2).

Нанесение штукатурного слоя, шпатлевки или красящих составов на ПСУЛ не допускается !!!

Центральный слой должен обеспечивать заданное сопротивление теплопередаче монтажного шва и необходимую шумоизоляцию. Для создания среднего слоя используется ППУ или, проще говоря, монтажная пена. (Монтажная пена — это пенополиуретановый герметик). Центральный слой должен быть выполнен без пустот, трещин, отслоений и переливов. Раковины более 10 мм не допускаются. Водопоглощение пенных утеплителей центрального слоя при полном погружении за 24 ч не должно превышать 3% по массе. Высокие тепло- и шумоизоляционные характеристики ППУ сохраняются только в сухом состоянии. Увлажнение сводит «на нет» все его вышеперечисленные достоинства. Поэтому сохранение утеплителя в максимально сухом состоянии – основная задача, выполняемая внешним и внутренним слоями монтажного шва.

Внутренний слой должен быть герметичным и обеспечивать надежную изоляцию материалов центрального слоя от воздействия водяных паров со стороны помещения. Пароизоляционные материалы по внутреннему контуру монтажного зазора должны быть уложены непрерывно, без пропусков, разрывов и непроклеенных участков. Пароизоляционные материалы внутреннего слоя монтажного шва должны иметь коэффициент паропроницаемости не более 0,01 мг/(м*ч*Па). Пароизоляционная уплотнительная лента изготавливается из алюминиевой фольги , покрытой с одной стороны самоклеящейся пластоэластичной массой на основе бутилового каучука высокой степени клейкости. Приклеивать ленту необходимо плотно по всей её длине. Любой зазор, вздутие — это канал для проникновения влаги. Ширина ленты определяется по формуле: ширина монтажного зазора плюс 30 мм или больше.

Размеры изделий

При установке нас будет также интересовать высота окна от пола, гост для которой предусмотрен. Как можно заметить по параметрам, указанным в гост, окна и двери жилых зданий отличаются по размеру. Эти параметры можно менять. Размеры стеклопакетов определяются разновидностями рам. Они могут быть с одинарным, двойным, тройным остеклением.

Разновидности стеклопакетов

Используют также специальные террасные рамы.

В соответствии с ГОСТ 11214 86 окна и балконные двери должны иметь стандартные размеры проемов.

Выдержка из ГОСТ для установки окон

Их высота может быть 60, 90, 120, 135 и 180 см. Ширина проемов составляет также 60, 90, 100, 120, 135, 150 и 180 см. Влажность по стандартам предусматривается 8-12%.

Распространенные параметры определяются элементами сечений и непосредственно стеклами. Например, рассмотрим типичный оконный блок, ширина которого 1320 мм, с боковыми сечениями по 85 мм, среднее сечение равняется 130 мм. Стекло для каждой створки должно иметь ширину не менее 525 мм. При этом с каждой стороны в обвязку входит, в соответствии с требованиями, по 7,5 мм стекла. Видимая ширина стекла составляет 510 мм. Размер оконного проема определяется и конструкцией стены.

Установка пластиковых откосов

Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.

В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.

Отличия между различными пластиковыми откосами не существенны, однако следует их знать.

Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.

Совет: если у Вас в квартире ремонт, то наличники на откосы из бельгийской сэндвич-панели лучше установить после поклейки обоев самостоятельно — так получится аккуратнее и симпатичнее).

Какой документ регламентирует процесс монтажа пластиковых окон?

В марте 2003 года был разработан и принят ГОСТ 30971–2002, обеспечивший формализацию монтажных работ. Принятию этого документа способствовала государственная программа по увеличению энергоэффективности и энергосбережения.

Но далеко не все компании в своей работе руководствуются положениями этого документа. Высокие требования, предъявляемые ГОСТом 30971–2002, увеличивают издержки фирм, работающих на рынке окон ПВХ. Поэтому небольшие компании часто игнорируют его положения, экономя на качестве предоставляемых услуг. Этому способствует и невысокий профессиональный уровень работников таких предприятий.

Рядовому обывателю знакомство с этим документом принесет ощутимую пользу. Зная правила установки окон из ПВХ, он сможет проконтролировать весь процесс монтажа, а после его завершения сможет получить подробную техническую документацию по произведенным работам и полноценное гарантийное обслуживание.

Установка окон ПВХ по ГОСТу

В большинстве случаев, ГОСТ по установке пластиковых окон носит исключительно рекомендательный характер. Тем не менее, мы рекомендуем придерживаться основных требований — это необходимо, в первую очередь, для самого владельца дома.

Существует две технологии монтажа. Установка стеклопакетов своими руками может производиться с распаковыванием окон и без распаковывания. В первом случае необходимо полностью разобрать окно — снять штапики, вытащить стеклопакет, после чего зафиксировать раму с помощью анкерных болтов в проеме, а затем монтировать стеклопакеты и штапики. Во втором случае окно не разбирается, а крепится с помощью специальных крепежных элементов, анкерных пластин, без использования сквозного закрепления с помощью дюбелей. Первый способ считается сложнее и требует определенных навыков работы. Именно поэтому мы будем рассматривать только второй случай, как наиболее предпочтительный для большинства обывателей.

Устанавливаем окна

Прежде чем начать установку окон по ГОСТу, необходимо создать собственный план. Это может быть как самостоятельно разработанный чертеж, так и инструкция, которая идет в комплектации от производителя. Следование плану поможет выполнить работы без ошибок и с максимальной точностью.

Работы выполняются следующим образом:

Установка пластиковых окон по ГОСТу требует придерживаться определенных правил при создании монтажного шва

• Поверхность заранее подготовленного оконного проема обрабатывается праймером для того, чтобы обеспечить лучшую адгезию с гидро- и пароизоляционными лентами. Наносить праймер нужно обычной малярной кистью.
• Снимаем упаковку с окон и на полупериметре рамы проклеиваем уплотнительную ленту ПСУЛ. Это обеспечит дополнительную защиту монтажной пены от вредного воздействия УФ-лучей и атмосферных осадков.
• Оконная рама устанавливается в проем. Данный момент далее мы рассмотрим детальнее.
• Заполняем шов монтажной пеной.
• Следующим шагом необходимо оклеить раму внутренней пароизоляцией. Для этого по внутренней стороне рамы проклеивается паронепроницаемая лента.

Пользуемся следующими правилами при установке пластикового окна:

1. Наносим метки на те места рамы, где впоследствии будет происходить крепление.
2. К рамам крепятся с боковых сторон крепежные элементы, при этом выдерживается шаг в 50 см. Нужно учитывать, что максимальный отступ с краев должен быть не более 15 см.
3. К оконному проему прикрепляются саморезами крепежные элементы — анкерные пластины.
4. Окно выставляется на пластиковые монтажные клинья по строительному уровню. Необходимо избегать каких-либо отклонений.
5. Для дополнительной фиксации по бокам используются монтажные клинья или обычные деревянные бруски — они вставляются в промежутках между крепежными элементами.

• На внешней стороне окна, после установки рамы, закрепляется диффузная лента под отлив.
• Проемы, которые остались между оконной рамой и стенами, необходимо задуть монтажной пеной.

Установка подоконника

Подоконник идет в одном комплекте с металлопластиковыми окнами. Мастер сам определяет, какая у него должна быть ширина. Проводятся замеры, после чего подоконник аккуратно подрезается под нужную длину. Далее подоконник устанавливается следующим образом:

Установка подоконника

• На деревянные бруски устанавливается подоконник и регулируется по высоте. Регулировка должна проводиться со строительным уровнем, чтобы подоконник находится строго горизонтально по отношению к оконному проему.
• После того, как положение будет окончательно установлено, подоконник снимается, на его боковые части надеваются заглушки. На деревянные бруски, которые являются основанием для подоконника, укладывается клеящая смесь (рекомендуется использовать СМ-11 или аналогичный материал).
• Подоконник повторно устанавливается на бруски и немного прижимается. При этой процедуре необходимо использовать строительный уровень, поскольку подоконник при монтаже может немного повести в сторону.
• После того, как клеящий раствор закрепится, пространство между подоконником и оконным проемом задувается монтажной пеной.

Установка отлива

Установка отлива на окнах

Может устанавливаться как самодельный отлив, так и тот, что идет в комплекте с металлопластиковым пакетом. Если вы приобретаете слив, то нужно учитывать, что он крепиться с помощью саморезов на донный профиль, а выступающая над ним часть окна должна защищать место соединения профиля со сливом. Сам слив монтируется предельно просто: на оконный проем крепится профиль, после чего с помощью саморезов на нем закрепляется слив. Для дополнительной защиты места крепления производится задувание монтажной пеной.

Как регулировать температуру в двухкамерном холодильнике Атлант с электронным управлением

Эта серия холодильного оборудования оснащена самой современной электроникой, включая раздельную регулировку температурных режимов и различными индикаторами работы. При включении холодильника в сеть на панели управления отображаются параметры работы морозильной и холодильной камер. Электронный блок также снабжен сигнализацией, оповещающей о длительном (свыше 1 минуты) открывании дверцы, системой отключения холодильника при чрезмерном падении напряжения (ниже 170) и повышении (свыше 260 вольт).

Регулировка температуры при таком выборе функций достаточно проста: кнопка управления температурным режимом морозильной камерой находится на панели управления слева . Расположенная рядом двухпозиционное окошко отражает параметры настройки. Рекомендуемая производителем температура — около —18 градусов.

Если в температурном режиме произошел сбой это отразится на панели

Определение нужного размера

Выбор материала является лишь частью задачи. Далее, потребуется правильно рассчитать размер заготовки. Чтобы это сделать нужно отмерять ширину проема окна и добавить к ней от 6 до 10 см. Это необходимо, чтобы подоконник выходил дальше откосов примерно на 3 см.

Следует помнить, уголки (пластиковые), а также F профиль не должны выходить дальше него.

Можно привести пример. Допустим, окно имеет ширину один метр, тогда для него нужно взять подоконник длиною 110 см, из которых 2 см пойдут на световой угол разворота, а припуски (по бокам) заберут еще 8 см. Если смотреть на балконный блок, то у двери он обычно выходит вперед на 1 см, а с другой стороны, прочно упирается в стену. Таким образом, можно посчитать длину конструкции.

Ширину рассчитать довольно просто. Плита заводится под окно на два сантиметра, а выступ его должен быть около 5-7 сантиметров, таким образом, окна не должны запотевать, потому как такой выступ не будет мешать циркуляции воздуха от радиатора, тем самым лишит возможности собираться на окне конденсату. А рулеткой необходимо будет измерять глубину оконного проема.

В итоге нужно прибавить три получившихся значения и их сумма и является шириной.

Шаблонные размеры пластиковых подоконных плит

Листы из пластика для подоконника продается стандартной величины, а уже при установке вырезают нужные размеры. Для старых домов это будет очень удобно, так как можно будет подобрать любой размер к нестандартным конструкциям.

Шаблонный размер подоконной плиты от 4 до 6 метров в длину.

Шаблонные размеры деревянных подоконных плит

Они могут быть сращенными или шпонированными по длине. Толщина их обычно 4 см. Цельноламельные или шпонированные подоконники имеют тонкие пластины (ламели), которые склеены по всей длине.

Чтобы в процессе использования древесина не могла скручиваться, снаружи проводят шпонировку тонкими вставками из дерева. Поверхность изделия можно покрыть лаком или затонировать, чтобы продлить срок службы и придать изысканный вид.

Размеры подоконья из дерева составляют:

• Ширина минимальная 15 см, максимальная 1 м;
• Длина минимальная 70 см, максимальная 3 м.

Установка, крепление и сверление пластиковых окон

Выбор места установки оконного блока по глубине стенового проема определяют согласно проектному решению.

Оконные блоки устанавливают в проем. Положение окна в проеме регулируют и временно фиксируют установочными клиньями, которые размещают в распор между стеной и коробкой окна в местах угловых соединений коробки и импостов.

Оконные блоки устанавливают по уровню. Отклонение от вертикали и горизонтали сторон коробок в смонтированных окнах не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту коробки. Кроме того, при регулировке положения окна необходимо выдержать размер технологических зазоров между коробкой и проемом стены.

После выравнивания и временной фиксации клиньями, коробку оконного блока крепят к стеновому проему с помощью крепежных элементов (см. рисунок).

Для передачи нагрузок, действующих в плоскости оконного блока, на строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в технологической документации. Рекомендуемая длина колодки — 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Деревянные клинья, применяемые для временной фиксации окон в процессе монтажа, после установки опорных колодок и перед заделкой монтажных швов необходимо удалить.

При установке оконных блоков допускается использовать универсальные опорные колодки, конструкция  которых позволяет их использовать, как для регулировки положения и временной фиксации окна, так и в качестве постоянных несущих колодок.

При многослойных конструкциях стен, когда оконный блок устанавливают в зону утеплителя, нагрузки должны передаваться на несущую часть стены.

ГОСТ 30971-2012 рекомендует выполнять крепление коробки пластикового окна к стене одним из следующих способов:

Схема крепления коробки пластикового окна к стене

В качестве крепежных элементов для монтажа изделий следует применять:

• гибкие анкерные пластины в комплекте с шурупами и дюбелями;
• распорные рамные дюбели (для стен из кирпича, бетона и каменных материалов) или монтажные шурупы (для деревянных стен);
• специальные монтажные системы (например, с регулируемыми монтажными опорами).

Выбор крепежных элементов (в т.ч. размеров анкерных пластин) и их глубину заделки в стене производят в зависимости от конструкции стены и устанавливают в технологической документации на основании расчета несущей способности крепежа.

Не допускается использование для крепления изделий герметиков, клеев, пеноутеплителей, а также строительных гвоздей.

Расстояние между точками закрепления окна по контуру проема устанавливают на основании технических требований производителя профильной системы.

Расстояние от внутреннего угла коробки до крепежного элемента не должно превышать 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

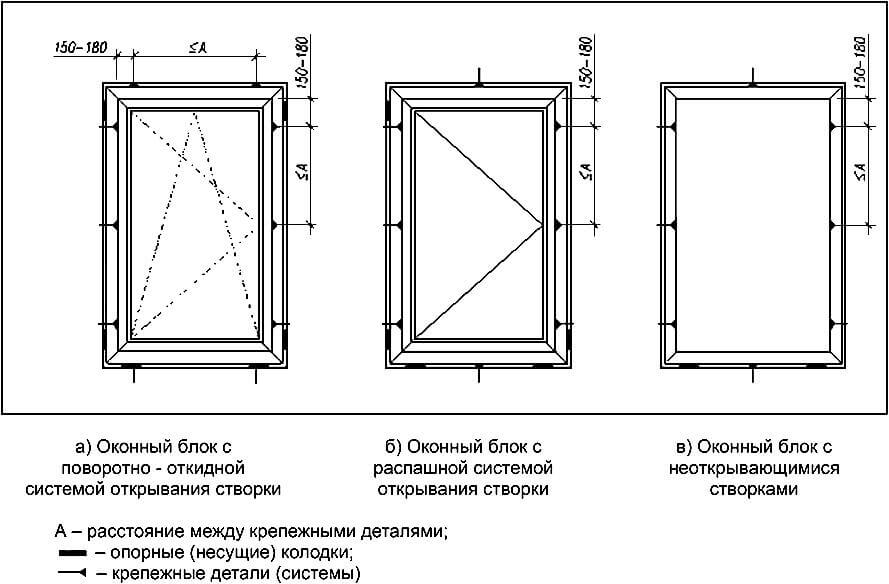

Пример расположения точек крепления коробки и опорных (несущих) колодок при монтаже оконного блока приведен на рисунках.

Схема расположения фиксирующих колодок, а также мест крепления и сверления пластикового окна. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.Схема расположения фиксирующих колодок, а также мест крепления и сверления одностворчатых пластиковых окон. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.

Ширина профиля — это наибольший размер между лицевыми наружной и внутренней поверхностями профиля.

Боковые фиксирующие колодки не должны оказывать избыточного давления на оконный блок. Колодки устанавливают только в тех местах, которые указаны на схеме. Учитывайте то, что оконный блок изменяет размеры при колебаниях температуры. При установке колодки фиксируют в требуемом положении герметиком.

При креплении распорными дюбелями следует контролировать усилие затяжки винта так, чтобы не нарушить прямолинейность профиля коробки окна. Рекомендуется после затяжки винта вывернуть его на несколько оборотов так, чтобы между головкой винта и профилем оконного блока образовался зазор 3 — 5 мм. Этот зазор позволит компенсировать температурные изменения размеров оконной коробки.
