Регулируемый преобразователь напряжения (dc-dc конвертер) mt3608

Повышающий преобразователь напряжения на MT3608 и его применение

27.09.17 12:00

Повышающие преобразователи напряжения позволяют питать нагрузку от имеющегося источника питания, у которого напряжение ниже необходимого. Об одном из таких преобразователях, построенном на XL6009, я рассказывал ранее. В данной статье я расскажу про подобный преобразователь на микросхеме MT3608.

Несколько экземпляров я купил на Aliexpress за $0.44

Вес составил 4,8 грамма. Плата имеет габариты 37 х 17 х 6 мм.

Основой преобразователя является микросхема MT3608 в корпусе SOT23-6

Рабочие характеристики преобразователя по даташиту:К контактам «VIN+» и «VIN-» подводим входное напряжение, которое может быть от 2 до 24 ВС контактов «VOUT+» и «VOUT-» снимаем выходное напряжение, которое можно получить в пределах до 28 ВЧастота переключения: 1,2 МГцМаксимальный выходной ток: до 2АРабочая температура: -40°C до +85°C

Заявленное по паспорту КПД до 93%, но его показатели зависят от тока потребления. На графике пример при входящем напряжении 5В, исходящем 12В.

Принципиальная схема.Выходное напряжение устанавливается с помощью резистора R1.

Крутить переменный резистор следует против часовой стрелки, для увеличения выходного напряжения. По формуле резистор R1 можно рассчитать так:

VREF – напряжение на 3-й ножке микросхемы (FB), составляет 0,6 В

Катушку можно использовать с индуктивностью от 4.7 до 22μH, которая должна иметь низкие потери в сердечнике на частоте 1,2 МГц. Входные и выходные керамические конденсаторы рекомендуется использовать ёмкостью 22 μF. Для лучшей фильтрации напряжения, конденсаторы должны быть с низким ESR. Отлично для этого подходят конденсаторы типов X5R и X7R.

В примере буду подключать преобразователь от одного аккумулятора 18650 (3,7В).

Максимальное выходное напряжение, которое удалось получить с входящим 3,7В, составило 27,6В.

Минимальное  выходное напряжение составило 3,88В.В процессе замеров, случайно, кратковременно были замкнуты на выходе «+» и «-». Преобразователь не пострадал, хотя очень сильно нагрелась катушка индуктивности.

Выставляю 12В на выходе и подключаю 12-вольтовую светодиодную лампу, с цоколем G4 на 24 smd светодиода.

Лампа светит ярко, дроссель и микросхема не греются. На подобном наборчике можно мастерить не дорогие походные фонарики или аварийное освещение. Так же можно конструировать различные подсветки, с применением светодиодных лент, с допустимыми параметрами.По отзывам на других сайтах, рассказывают, что в заводском исполнении, плата разведена не лучшим образом, поэтому на выходе преобразователя имеются пульсации. Для питания различных светодиодных лампочек это не критично, но если вам нужно уменьшить пульсации, можно дополнительно добавить керамический конденсатор, в пределах 10-22 мкФ, прямо на выходе.

Datasheet Download — AEROSEMI

Номер произв MT3608
Описание High Efficiency 1.2MHz 2A Step Up Converter
Производители AEROSEMI
логотип

1Page

No Preview Available !

AEROSEMI
FEATURES

• Integrated 80mΩ Power MOSFET

• 2V to 24V Input Voltage
• 1.2MHz Fixed Switching Frequency
• Internal 4A Switch Current Limit
• Adjustable Output Voltage
• Internal Compensation
• Up to 28V Output Voltage
• Automatic Pulse Frequency Modulation
Mode at Light Loads
• up to 97% Efficiency
• Available in a 6-Pin SOT23-6 Package
APPLICATIONS
• Battery-Powered Equipment
• Set-Top Boxed
• LCD Bais Supply
• DSL and Cable Modems and Routers
• Networking cards powered from PCI
or PCI express slots
MT3608
High Efficiency 1.2MHz
2A Step Up Converter
GENERAL DESCRIPTION
The MT3608 is a constant frequency, 6-pin SOT23
current mode step-up converter intended for small,
low power applications. The MT3608 switches at
1.2MHz and allows the use of tiny, low cost
capacitors and inductors 2mm or less in height.
Internal soft-start results in small inrush current and
extends battery life.
The MT3608 features automatic shifting to pulse
frequency modulation mode at light loads. The
MT3608 includes under-voltage lockout, current
limiting, and thermal overload protection to prevent
damage in the event of an output overload. The
MT3608 is available in a small 6-pin SOT-23
package.

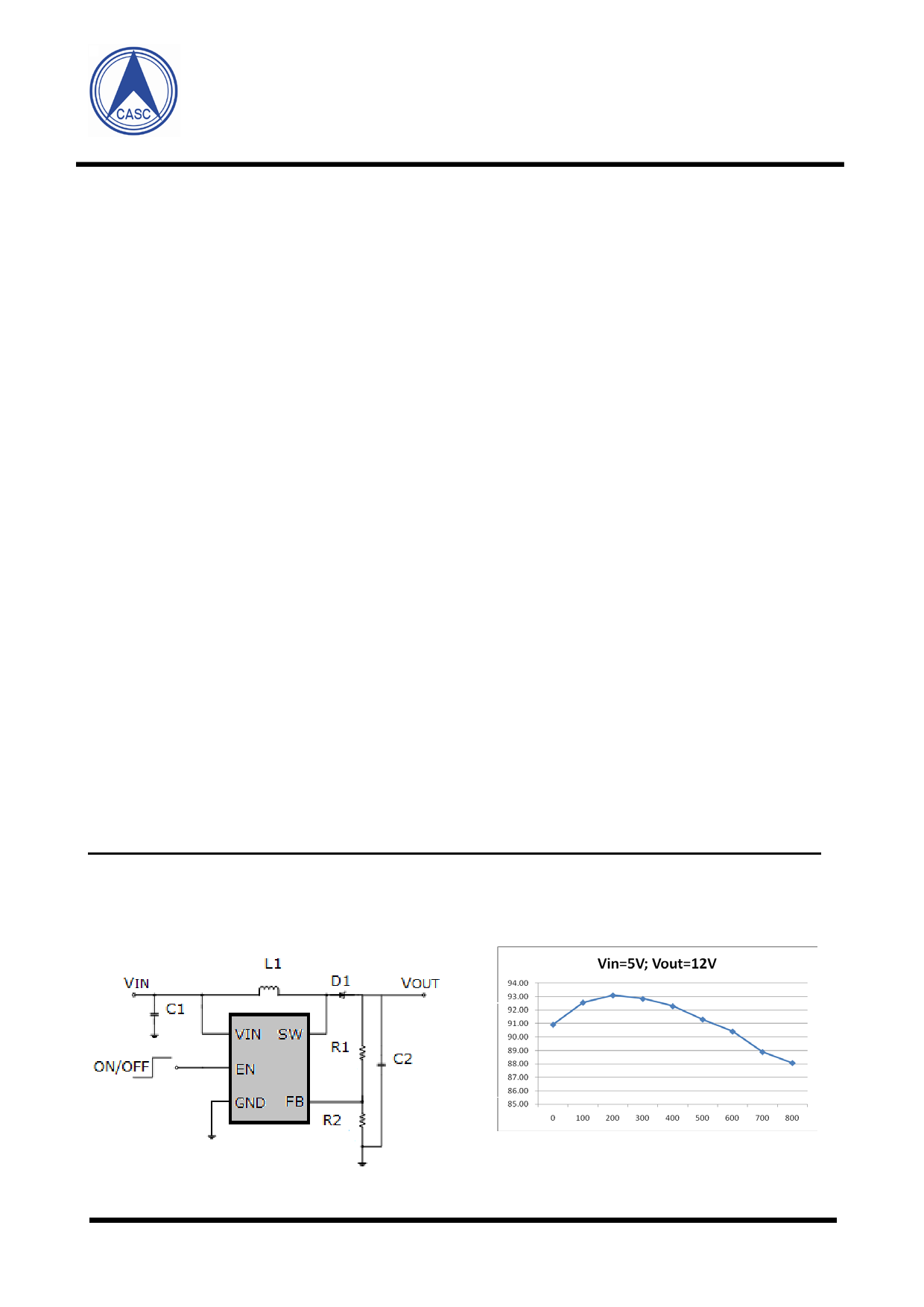

TYPICAL APPLICATION
Efficiency
Figure 1. Basic Application Circuit
Aerosemi Technology Co., Ltd
Iout (mA)
Figure 2. Efficiency Curve
1

No Preview Available !

MT3608
ABSOLUTE MAXIMUM RATINGS
IN, EN voltages ………..….…… -0.3V to 26V
Operating Temperature……. -40°C to +85°C
FB Voltages …………………………..-0.3V to 6V
Junction Temperature …………………160°C
SW Voltage ……………………..-0.3V to 30V
Storage Temperature Range -65°C to 150°C
Peak SW Sink and Source Current ………4A
Lead Temperature (Soldering, 10s) …+300°C

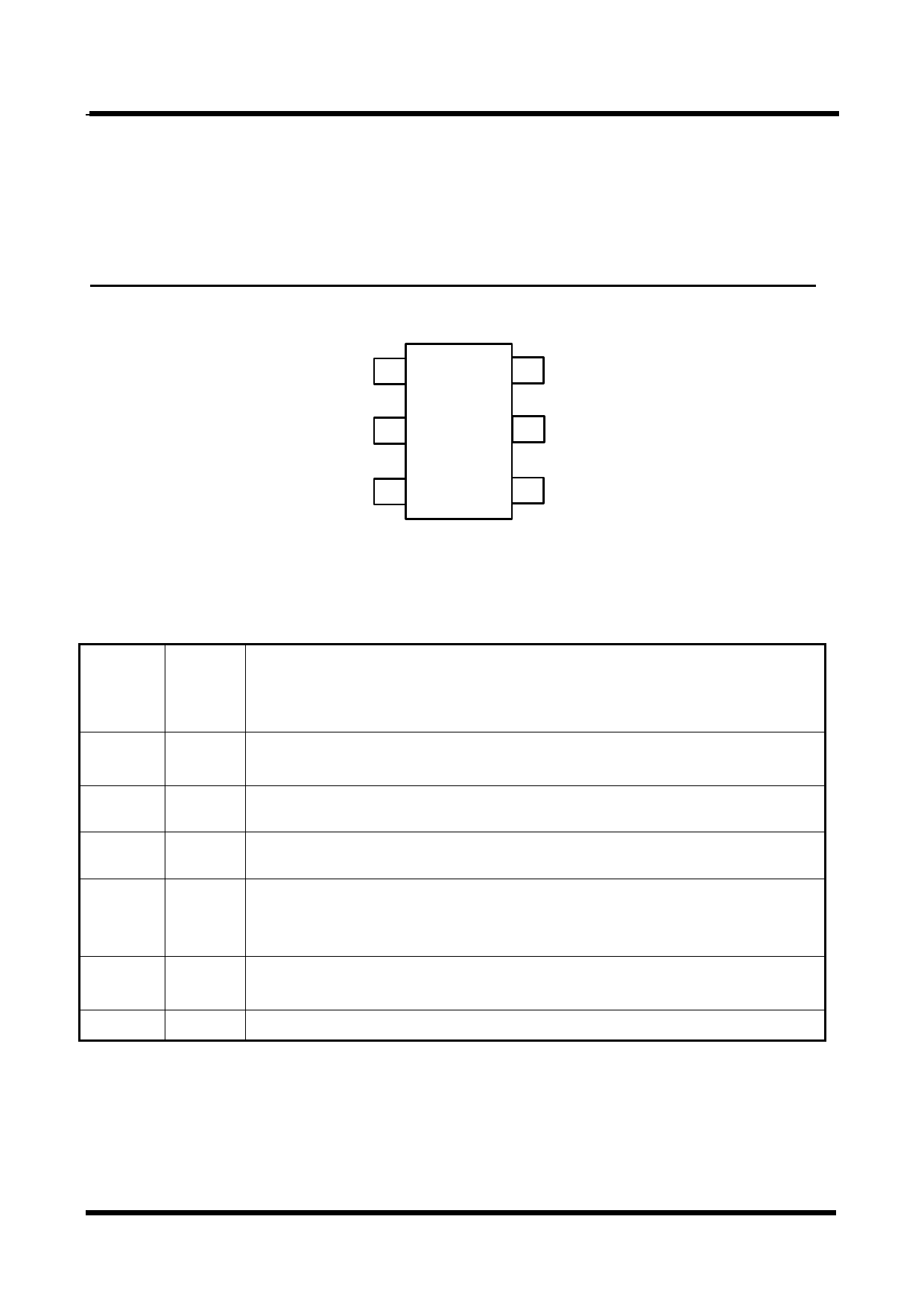

PACKAGE/ORDER INFORMATION

SW 1

6 NC

GND 2

5 IN

FB 3

PIN DESCRIPTION

SOSOTT2233—56

(M(MTT3365408))

4 EN

PIN NAME
FUNCTION
1
SW
Power Switch Output. SW is the drain of the internal MOSFET switch. Connect the
power inductor and output rectifier to SW. SW can swing between GND and 28V.
2 GND Ground Pin
3 FB Feedback Input. The FB voltage is 0.6V. Connect a resistor divider to FB.
Regulator On/Off Control Input. A high input at EN turns on the converter, and a
4 EN low input turns it off. When not used, connect EN to the input supply for automatic
startup.

5 IN Input Supply Pin. Must be locally bypassed.

6 NC NC
Aerosemi Technology Co., Ltd
2

No Preview Available !

ELECTRICAL CHARACTERISTICS
MT3608

(VIN=VEN=5V, TA = 25°C, unless otherwise noted.)

Parameter
Conditions
MIN TYP MAX unit
Operating Input Voltage
2 24 V
Under Voltage Lockout
1.98 V
Under Voltage Lockout Hysteresis
100 mV
Current (Shutdown)
Quiescent Current (PFM)
Quiescent Current (PWM)
Switching Frequency

VEN= 0V

VFB=0.7V,No switch

VFB=0.5V,switch

0.1 1 µA
100 200 µA
1.6 2.2 mA
1.2 MHz
Maximum Duty Cycle
EN Input High Voltage

VFB = 0V

90
1.5
%
V
EN Input Low Voltage
0.4 V
FB Voltage
0.588 0.6 0.612
V
FB Input Bias Current

VFB = 0.6V

-50 -10
nA
SW On Resistance (1)

80 150 mΩ

SW Current Limit (1)

VIN= 5V, Duty cycle=50%

4
A
SW Leakage

VSW = 20V

1 μA

Thermal Shutdown

155 ℃

Note:
1) Guaranteed by design, not tested.
Aerosemi Technology Co., Ltd
3
