Что понадобится?
Изготавливать различные поделки из пластиковых труб своими руками приятно еще и потому, что для этой работы не нужно особенных инструментов. Достаточно взять:
- нож;
- рулетку;
- ножовку по металлу или болгарку;
- напильник;
- газовую горелку.
Нож, болгарка и ножовка по металлу, нужны для нарезки пластиковых труб. Напильник пригодится ровнять косые края спилов. Рулетка понадобится для измерений, ну а газовая горелка нужна для того, чтобы разогреть пластик на стыках, для более надежного соединения элементов. Об инструментах все, теперь поговорим о материалах.
В качестве материалов мы берем большое количество пластиковых труб разного диаметра, перемычки для них и тканое полотно для кровли. Подробнее о материалах для навесов разных видов вы можете почитать в одноименной статье.
Как изготовить самостоятельно?
Изготовить подобный навес своими руками не составит большого труда в особенности, если речь идет о простых конструкциях. Прежде всего, необходимо сделать эскиз будущего навеса и расписать каждую деталь по размеру. Без чертежа, выполненного по всем правилам, в данном случае обойтись вполне можно.
Нарисовав своими руками, эскиз будущего навеса, обсчитайте, сколько материала вам потребуется. Не забывайте о перемычках и материале кровли. После этого соберите в кучу инструмент и начинайте работу.
- Согласно эскизу нарежьте трубы для стоек и каркаса кровли.
- Своими руками согните пластиковые трубы для получения дугообразных и других элементов каркаса крыши.
- Теперь соедините элементы каркаса кровли. Перед соединением труб с помощью перемычек нагрейте их концы газовой горелкой, но не сильно, чтобы не потек и не загорелся пластик. Наша задача лишь его немного размягчить.
- Вкопаем опоры в землю.
- Соединим опоры с каркасом кровли вышеуказанным способом.
- Натягиваем кровлю на каркас и привязываем к нему полотно на специальные веревочки, чтобы его не сдуло ветром. Работа закончена.
В заключение отметим, изготовить навес своими руками из подручных средств не так уж и сложно, главное применить фантазию и смекалку. При этом удастся и свое самолюбие потешить и деньги немалые сэкономить. Взять хотя бы навесы из пластиковых труб. Они и выглядят прилично и изготавливаются просто, кроме того вопреки распространенному мнению такие навесы еще и довольно крепкие.
Варианты конструкций подобных навесов
«Умельцы со стажем» давно уже поняли ценность ПВХ труб как материала для разнообразных поделок. Из пластиковых труб делают кресла, скамьи, парники и теплицы, беседки и навесы, вариантов использования этого гибкого и податливого материала великое множество.
Мы тоже решили в данном вопросе не отставать и предложить вам несколько наиболее популярных конструкций навесов, сделанных своими руками с применением ПВХ труб.
Арочный навес из ПВХ труб. Это, пожалуй, самый популярный дачный и туристический навес, изготавливаемый из труб ПВХ. Сделать его под силу даже ребенку, поскольку он состоит из двух длинных ПВХ труб, согнутых в дугу и вкопанных в землю. Между дугами размещается кусок ткани, который выполнит роль кровли. Такой навес достаточно устойчив и хорошо защитит от солнца и небольшого дождика, правда в ветреную погоду он, по большому счету, бесполезен.
Переносной арочный навес из ПВХ труб. Этот навес и на вид поинтереснее и по конструкции сложнее. Состоит такой навес из нескольких согнутых и причудливо соединенных между собой ПВХ труб. Для такого навеса приемлема не только мягкая, но и жесткая кровля. Данный навес отличается тем, что в единой конструкции присутствует не только каркас для опор и кровли, но и каркас для скамеек и столика, что делает его похожим на беседку, отсюда название навес-беседка.
Легкий разборный навес для автомобиля их ПВХ труб. Данный навес хорош тем, что его можно собрать и разобрать одному человеку примерно за 1 час или даже меньше. Его опоры состоят из восьми ПВХ труб, которые скреплены с каркасом кровли как единое целое и вкопаны в землю на небольшую глубину.
В качестве крыши такого навеса используется любая стойкая к погодным условиям ткань, например брезент. Жесткая кровля не используется. Навес не следует эксплуатировать при порывах ветра свыше 15 м/с,
хотя если он упадет, вреда машине не будет, так как он легкий.

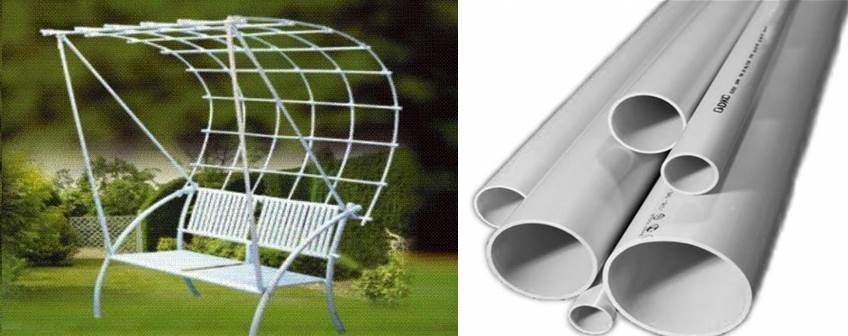

Легкий навес из пластиковых труб со скамейкой. Такой навес хорош тем, что он небольшой и его можно хранить, например, в сарае. В жаркую погоду такой навес можно вынести, сесть под него на скамеечку и наслаждаться чтением книги.
Скамья под навесом согнута из нескольких толстых ПВХ труб, каркас кровли сделан из более тонких и гибких трубок, на него сверху натягивается тканое полотно. Под таким навесом может разместиться два человека.
«Маркиза простейшая» из пластиковых труб. Конструкция навеса довольно проста. В землю втыкается две длинные пластиковые трубы и две короткие. Между ними натягивается кровля из легкой ткани. Чтобы конструкция была устойчивой, необходимо ее дополнительной усилить веревочными растяжками.
Список необходимых материалов
Чтобы построить навес из пвх труб понадобится:
- Набор пластиковых труб – их габариты и число могут быть различными, все зависит от конкретного проекта.
- Отделочный материал – уплотненная ткань, брезент либо поликарбонат.
- Петли для соединения с тканью.
- Арматура или металлические трубы для установки в земле.
- Пластиковые фитинги разного диаметра.
Вы можете заменить ПВХ трубы на другие разновидности, например, соорудить беседку из полипропиленовых труб своими руками или использовать металлопластиковые.
Выбор дизайн конструкции неограничен. Интересным решение будет исполнение беседки в форме дуги. Как сделать такое сооружение и подобные виды навесов, далее расскажем поэтапно в нашей статье.
Процесс изготовления навеса из профильной трубы
После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.
Инструмент
Из комплекта для строения своими руками нужно подготовить:
- Лопата.
- Сварочный аппарат.
- Нож, ножовка по металлу (болгарка).
- Измерительные принадлежности (метр, отвес, рулетка).
- Шуруповерт.
- Набор ключей.
- Молоток.
Подготовка площадки и установка стоек навеса из профильной трубы
В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново. Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют
Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия
Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.
Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).
Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.
Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.
Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).
Установка опор
Пошаговая инструкция по изготовлению навеса своими руками
Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.
Поэтапная сборка конструкции из проф трубы:
- Нарезать заготовки в размер соответственно чертежа.
- Соединить сваркой в каркас боковые фермы.
- Приварить фронтальные профили навеса.
- Затем монтируются раскосы.
Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.
В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.
Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.
Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых труб.
Если нет крана, то можно изготовить конструкцию и наверху:
- На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
- Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
- Соединить перемычки с несущими балками навеса сваркой или саморезами.
- Покрыть настилом из кровельного материала.
При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.
Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше. Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.
Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.
Навес для гаража
Подготовительные работы
Вне зависимости от того, какая модель навеса будет выбрана для строительства, перед его установкой требуется провести ряд подготовительных работ. В первую очередь, речь идет выборе места под навес, а во вторую — о его обработке. Любой навес — автомобильный или же декоративный, служит не только защите от непогоды, но и выступает украшением участка, поэтому к выбору места следует подойти с учетом этого.
Что следует учесть в первую очередь
При планировании будущей постройки нужно учесть ряд факторов:
- Для чего будет использоваться навес. От ответа на этот вопрос будут зависеть размеры навеса, его форма и необходимость организации фундамента, пола и стен. Функциональное назначение навесов обычно либо хозяйственное (для защиты имущества и автомобилей), либо прикладное (организация места для отдыха, детских игр).
Если белый цвет труб кажется непрактичным либо слишком провокационным, можно покрасить их баллонной краской по пластику. Серебристая краска сделает трубы «стальными», бежевая — «бамбуковыми», а коричневая — «деревянными». При организации навеса над детской площадкой трубы и вовсе могут быть всех цветов радуги.
Какова будет конструкция навеса. Конструкция навеса может быть временной или постоянной. Так, стационарные навесы для автотранспорта используют круглый год, а навесы для защиты от солнца обычно демонтируют на зиму. В случае если навес будет разборным, необходимо позаботиться о том, чтобы сборка и разборка конструкции не занимала много времени и сил. Если же это будет монолитная конструкция, то придется позаботиться о ее укреплении, чтобы ни ветер, ни снег не смогли повредить его.
Где будет располагаться навес. Выбирая место для навеса, следует учесть, насколько оно совпадает с функциональным назначением навеса
При выборе места для чаепитий следует обратить внимание на то, как оно будет освещаться солнцем в течение дня и какова обзорность с этой точки.
Какими будут опоры. Какая труба для навеса подойдет в качестве опоры? В зависимости от нагрузки со стороны крыши, следует рассчитать толщину опорных труб и их количество
В случае если в качестве крыши будут обычные занавески, то опорные трубы могут иметь минимальный диаметр. Следует знать, что дугообразные и угловые крыши испытывают наименьшую нагрузку при попадании на них дождя и снега. Крыша также может быть арочной, односкатной или двускатной. Чем сложнее будет ее конструкция, тем серьезнее придется подумать об укреплении опор.
Выбираем материал для крыши. Выбирая материал для навеса, следует руководствоваться его назначением. Для временных конструкций следует выбирать материалы легкие, поддающиеся демонтажу и повторному использованию, а для постоянных — надежные и прочные. Если планируется легкий дачный навес из труб ПВХ — занавески из ванной отлично справятся с ролью крыши. А вот сотовый поликарбонат отлично подойдет для укрытия автомобиля, но при строительстве беседки — нет. Связано это с тем, что он сильно пропускает свет и задерживает тепло, а потому людям под ним будет жарко и не удастся спрятаться от солнца.
Место для навеса. Перед установкой навеса следует подготовить для него площадку. Для этого основание очищают от мусора, выравнивают и трамбуют. Места для установки опор, напротив — размягчают.
При установке опор для навеса следует уточнить, не проходят ли под землей электрические кабели и водопроводные трубы.
Подготовительные работы
Вне зависимости от того, какая модель навеса будет выбрана для строительства, перед его установкой требуется провести ряд подготовительных работ. В первую очередь, речь идет выборе места под навес, а во вторую — о его обработке. Любой навес — автомобильный или же декоративный, служит не только защите от непогоды, но и выступает украшением участка, поэтому к выбору места следует подойти с учетом этого.
Что следует учесть в первую очередь
При планировании будущей постройки нужно учесть ряд факторов:
- Для чего будет использоваться навес. От ответа на этот вопрос будут зависеть размеры навеса, его форма и необходимость организации фундамента, пола и стен. Функциональное назначение навесов обычно либо хозяйственное (для защиты имущества и автомобилей), либо прикладное (организация места для отдыха, детских игр).
Если белый цвет труб кажется непрактичным либо слишком провокационным, можно покрасить их баллонной краской по пластику. Серебристая краска сделает трубы «стальными», бежевая — «бамбуковыми», а коричневая — «деревянными». При организации навеса над детской площадкой трубы и вовсе могут быть всех цветов радуги.
Для детской площадки можно сделать цветные яркие трубы при помощи краски
Какова будет конструкция навеса. Конструкция навеса может быть временной или постоянной. Так, стационарные навесы для автотранспорта используют круглый год, а навесы для защиты от солнца обычно демонтируют на зиму. В случае если навес будет разборным, необходимо позаботиться о том, чтобы сборка и разборка конструкции не занимала много времени и сил. Если же это будет монолитная конструкция, то придется позаботиться о ее укреплении, чтобы ни ветер, ни снег не смогли повредить его.
Где будет располагаться навес. Выбирая место для навеса, следует учесть, насколько оно совпадает с функциональным назначением навеса
При выборе места для чаепитий следует обратить внимание на то, как оно будет освещаться солнцем в течение дня и какова обзорность с этой точки.
Какими будут опоры. Какая труба для навеса подойдет в качестве опоры? В зависимости от нагрузки со стороны крыши, следует рассчитать толщину опорных труб и их количество
В случае если в качестве крыши будут обычные занавески, то опорные трубы могут иметь минимальный диаметр. Следует знать, что дугообразные и угловые крыши испытывают наименьшую нагрузку при попадании на них дождя и снега. Крыша также может быть арочной, односкатной или двускатной. Чем сложнее будет ее конструкция, тем серьезнее придется подумать об укреплении опор.
Выбираем материал для крыши. Выбирая материал для навеса, следует руководствоваться его назначением. Для временных конструкций следует выбирать материалы легкие, поддающиеся демонтажу и повторному использованию, а для постоянных — надежные и прочные. Если планируется легкий дачный навес из труб ПВХ – занавески из ванной отлично справятся с ролью крыши. А вот сотовый поликарбонат отлично подойдет для укрытия автомобиля, но при строительстве беседки — нет. Связано это с тем, что он сильно пропускает свет и задерживает тепло, а потому людям под ним будет жарко и не удастся спрятаться от солнца.
Место для навеса. Перед установкой навеса следует подготовить для него площадку. Для этого основание очищают от мусора, выравнивают и трамбуют. Места для установки опор, напротив — размягчают.
При установке опор для навеса следует уточнить, не проходят ли под землей электрические кабели и водопроводные трубы.
Возможные модели навесов
Навес из пластиковых труб может выполнять разнообразные функции. Ниже представлены самые распространенные задачи этой постройки:
- уберегает людей от солнца и непогоды;
- укрывает от дождя и снега дрова и инструменты;
- защищает автомобиль от осадков;
- создает тень на детской площадке.
Соответственно задачам навесы могут иметь различное воплощение — от самых простых до серьезных строительных конструкций.
На фотографии представлена модель навеса, предназначенного для защиты автотранспортного средства.
Пластиковый навес для машин
А вот пример туннельного навеса, созданного для защиты от солнца. Такая конструкция является отличной основой для винограда или вьюна.
При желании соорудить курятник, навес из ПВХ труб будет отличным решением: его легко строить, легко разбирать, а стоит такая постройка совсем недорого, да и в уходе неприхотлива.
Строительство навеса
Этапы строительства навеса следующие:
- подготовка фундамента. В местах, где предполагается расположение опорных столбов, вынимается грунт. На дно каждой ямы укладывается слой щебня. Устанавливается закладная, к которой приварены болты для крепления стоек. Для придания конструкции дополнительной прочности можно использовать арматуру. Оставшееся место засыпается цементным раствором;
Обустройство точки опоры под несущей балкой
- все материалы нарезаются согласно чертежу конструкции. Изготавливаются фермы. Ферма из профильной трубы для навеса может быть нескольких видов. Форма фермы выбирается исходя из вида навеса;
Виды ферм для навеса
- собираются боковые стенки конструкции. Связующие фермы и опорные столбы крепятся между собой выбранным способом;
- готовые секции соединяются с кровельными фермами. Если собирается односкатный навес из профильных труб, то перед установкой кровельных ферм боковые секции устанавливаются на фундамент;
- при помощи уровня и рулетки проверяется правильность собранной конструкции. При необходимости вносятся соответствующие изменения;
Проверка вертикальности столбов при установке
Следить за вертикальностью и соответствием конструкции чертежу рекомендуется на всех этапах сборки навеса.
- конструкция навеса из труб устанавливается на подготовленное место и надежно закрепляется;
- крепится дополнительная обрешетка кровли;
- все металлические поверхности обрабатываются защитными средствами: краской, специальным составом и так далее;
- подготавливается материал для обшивки крыши. Листы нарезаются с небольшим запасом, чтобы исключить возможность ошибки в размерах;
- кровельный материал закрепляется специальными болтами, соблюдая правила;
Правила установки крепежных болтов
- лишние части кровельного материала аккуратно обрезаются;
- производится благоустройство окружающей территории.
Весь процесс сборки и обшивки садового навеса можно посмотреть на видео.
Можно приобрести готовую конструкцию и собрать постройку на участке или изготовить все части навеса самостоятельно. Если конструкция изготавливается своими силами, то требуется умение пользоваться сварочным аппаратом. Самодельный навес будет стоить намного дешевле, чем покупная конструкция.
Предварительные работы
Итак, изготавливать конструкцию будем из расчета, что длина машины не превышает 3,5 м. Сначала составляют чертежи будущего сооружения. Затем, в соответствии с размерами будущего возведения, начинают резать детали.
Важная деталь: Конструкция может быть как сборной, так и монолитной.
При выборе второго варианта следует продумать места, в которых будете осуществлять фиксацию опор к площадке/полу. В качестве опоры будут выступать трубы с большим диаметром (сечение должно быть больше, чем у горизонтальных элементов на ¼ дюйма).
Заготовки
Для того, чтобы определить нужное число отрезанных элементов, необходимо периметр будущей стоянки делить на полтора метра. В результате получает около четырех туб на три с половиной метра.
Размер трубы
Необходимо рассчитать размер трубы, которая нужна для соединения вертикальных частей (одна сторона равна длине машины, то есть 3, 5 м). Общий метраж — 13 м. Для этого можно использовать более тонкую трубу.
Форма крыши
Крыша может быть дугообразной, скатной или двускатной. Выбор формы зависит от места, где будете производить монтаж и от регулировки уклона слива жидкости.
Также читайте: Тентовые ангары.
Обшивка каркаса материалом
С точки зрения декорации и защиты беседка обшивается практически любым подходящим материалом. Зачастую используют брезент или поликарбонат, но также актуальна непрозрачная полиэтиленовая пленка.
По причине того, что навес из пластиковых труб чаще всего складывается и убирается до следующего сезона, поликарбонат – не самый подходящий вариант для этого. Для разборных строений великолепно подходят полотна из прочной ткани, которые фиксируются на трубках верхней обвязки с помощью стальных либо тканевых петель. Такая отделка может отодвигаться в сторону, но при сильных ветрах ее стоит закрепить, для этого надо натянуть ткань между стоек и закрепить шурупами.
Поликарбонатные листы надежнее и гораздо лучше оберегают от ветров, но по стоимости дороже, чем ткань, плюс ко всему труднее снимаются. Такая обшивка актуальна, если постройка из труб будет капитальной.
Методы комбинирования выбираются с учетом конкретного проекта беседки.
Возведение крыши
Крыша не является обязательным элементом беседки, а ее монтаж своими руками попросту усложняет строительный процесс. Оптимальное решение в таком случае – обтянуть брезентом между трубками верхней обвязки или еще проще – сделать беседку без укрытия (но тогда не будет защиты от солнечных лучей, ветра, дождя).
Если крыша запланирована в проекте – тогда смело приступайте к ее созданию. Выполняется она аналогично верхней обвязке, а именно, благодаря специальным фитингам, которые устанавливаются в верхней обвязке навеса. Крыши могут быть всевозможными: двускатные, многоскатные, плоские, высокие и т.д.
Крыша из жесткого каркаса обычно отделывается прочным поликарбонатом. Ее можно зимой и не снимать.
Монтаж опорных столбов, стояков
После разметки участка, можно начинать вкапывать опорные столбы. Используются для надежной установки на месте и с целью придания конструкции устойчивости. Без установки крепких опор, пластиковый навес может легко сдуть ветром. Конструкцию можно будет убирать на зиму, однако перемещать ее в другое место установки будет проблематично.
Процесс несложный, вначале стальные трубы нужного диаметра вертикально устанавливаются в почву на глубину 20 сантиметров. Количество трубок может быть разным, здесь нужно отталкиваться от специфики проекта. Не обязательно устанавливать в земле трубки поперечного сечения, которые составляют каркас стены беседки. Если навес небольшой по размеру, то лучше всего поместить по 1-й опоре в каждый угол.
После установки опор, трубы ПВХ помещаются в концы этих столбов
Важно учитывать то, что опоры должны подходить по размеру с пластиковыми трубами. Трубы ПВХ должны максимально плотно влезать в опорные столбы
Если есть необходимость, то вместо опорных трубок можете взять толстые арматурные штыри. Здесь уже пластик будет вставляться не в середину опор, а поверх них.
Верхняя обвязка
По верхней границе поставленные стояки будут скреплены кольцом из пластиковых трубок. На него будет опираться конструкция крыши и отделочный материал. Исходя из разновидности навеса, соединение деталей может осуществляться различными фитингами. Благодаря ним можно объединять от 2-х до 4-х трубок с различными углами. В конечном результате у нас выходит жесткая основа, на которую останется только «надеть» каркас крыши.
Могут понадобиться:
- Тройники для сборки 3-х труб под углом 90°
- Удлинители для составления 2-х частей под углом 180°
- Уголки для скрепления 2-х компонентов под углом 90°
Вывод
Обустройство навеса из пластиковых труб не потребует от вас капитальных вложения денежных средств и труда. В итоге же вы получите легкое сооружение, которое сможет вас защитить на участке от солнца и дождя. Видео в этой статье раскроет полнее ее тему.
Обычные пластиковые трубы — это настолько универсальный строительные материал, что их можно использовать далеко не только для организации системы водопровода: из труб создают уникальную мебель, строят теплицы, делают красивые вазы и походные стулья, браслеты, светильники, гардины для штор, горшки для цветов, полотенцесушители, теплицы и даже загоны для животных… Всего не перечислить. В этой статье представлена информация о том, как можно сделать навес из труб своими руками.
