Содержание

Что необходимо для работы

Паяльный фен, который еще называют термовоздушной паяльной станцией, представляет собой многокомпонентный инструмент с большим числом функций, для ремонта современных устройств. Он позволяет выполнять пайку компонентов СМД, конденсаторов, светодиодов и других деталей. То же касается и чипов BGA-типа, делающих монтаж более плотным. Сегодня почти каждая электронная начинка в современных устройствах изготовлена таким образом.

Чтобы паять смд-компоненты, необходимы такие материалы и приборы:

собственно, сам фен;
насадки к нему;
флюс с паяльной пастой;
оплетка из меди;
какое-нибудь приспособление для поддевания деталей (пинцет, например);
средне-мягкая щеточка;
линза;
паяльник с более тонким жалом по сравнению со стандартным;
трафарет для «перекатки».

Собираем воздушный паяльник из обычного

Из простого паяльника легко собрать термофен своими руками. Возникает вопрос, а зачем мы модернизируем паяльник? Ответ прост: часто бывают ситуации, в которых нет возможности расплавить припой обычным жалом.

Конструкция такого прибора проста и собрать сможет каждый. Для изготовления потребуется обычный пальник с деревянной ручкой и стандартной мощностью 40 Ватт. Для подачи воздуха необходим источник сжатого воздуха, Для этого подойдет компрессор для аквариума.

Необходимо извлечь жало, а нагревательный элемент оставить без изменений. В стенке делаем отверстие и выводим через него провод питания. К заднему торцу паяльника приклеиваем втулку, в которой будет крепиться трубка, соединенная с источником сжатого воздуха. Герметизируем места, где проходят провода.

В металлической части прибора требуется фольгой закрыть отверстия, затем обмотать медной проволокой – это усилит теплоемкость. На смену жалу нужно установить стальную трубку такого же диаметра, чтобы она хорошо держалась и не выпала во время работы. Такой инструмент обычно позволяет нагревать поверхность до 300 °С.

Принцип работы паяльного фена, сделанного своими руками, следующий

Воздух попадает к нагревательному элементу, теплоемкость которого была увеличена с помощью обматывания трубки фольгой и медной проволокой. Далее нагретый воздух поступает в стальную трубку, установленную вместо жала, и через отверстие в ней направляется уже к нагреваемой поверхности.

К минусам такого прибора можно отнести то, что нет возможности регулировать температуру и она недостаточно высока для некоторых металлов. Увеличить ее можно за счет изменения обдува. Этот инструмент, собранный собственноручно, позволит работать с некоторыми радиосхемами, но не сможет заменить профессиональное оборудование, например паяльную станцию.

Мини паяльная станция с большими возможностями

Такую станцию можно сделать например из пластиковой банки из-под лекарств. Такое устройство очень компактное. Состоит из трубки с установленной внутри спиралью (найти такую можно в старых конденсаторах) и вентилятора.

Рукоятка для станции не требуется, а блок питания на контроллере позволяет регулировать температуру.

Такой инструмент, собранный самостоятельно сопоставим по качеству работы с оригинальным магазинным вариантом.

Особенности крепеж

Если пользователь решит не делать штрихи, то можно выполнять позиционирование следующим способом:

Перевернуть микросхему таким образом, чтобы она стояла выводами кверху.
Приложить края к пятакам так, чтобы они полностью подходи под шарики.
Зафиксировать, где именно должны располагаться края микросхемы (как вариант, можно сделать несколько царапин).
Закрепить для начала одну сторону, а после этого ту, что была перпендикулярна первой.
Поставить микросхему по существующим обозначениям.
Поймать пятаки на самой большой высоте.

При этом необходимо как следует прогревать рабочую область вплоть до того момента, пока припой не расплавится и не станет более жидким. В том случае, если все описанные выше пункты были выполнены точно по инструкции и с соблюдением всех норм, микросхема должна будет после этого встать на свое место без каких-либо проблем. В процессе не помешает также наносить некоторое количество флюса.

Пайка bga микросхем

Как паять платы? И как расшифровывается BGA? На эти два часто задаваемых вопроса, во время прохождения курсов пайки, отвечают мастера Bgacenter. От английского – ball grid arrey, то есть массив шариков, своим видом похожий на сетку. Шарики из припоя наносятся на микросхему через трафарет, затем потоком горячего воздуха, расплавляется сам припой и формируются контакты правильной формы.

А процесс пайки состоит из определенной последовательности действий, соблюдая которую получаем качественное соединение. Но существует большое количество нюансов, ради которых и приезжают на обучение. Начиная с того под каким углом и на каком расстоянии от платы держать сопло фена, температурные режимы демонтажа и монтажа микросхем, с какой стороны заводить лопатку. А при проведении диагностики, и наличии межслойного короткого замыкания ничего не нагревается. Как в этом случае найти неисправный элемент или цепь? И много других тонкостей которые может знать действующий мастер сервисного центра. И тот кто может подтвердить свой уровень выполненными ремонтами.

Ремонт iPhone в Bgacenter

Обогреватель из саморегулирующего греющего кабеля своими руками

Проще всего изготовить самодельный керамический нагреватель из карбонового провода. Цена углеволоконного кабельного обогревателя составляет примерно 1,2-1,5 долл. за м. п., это намного дешевле саморегулирующихся кабельных “грелок”, цена которых за метр достигает 8-10 долл.

Кроме того, у карбонового обогревателя имеется огромное преимущество перед остальными видами — коэффициент теплового расширения в несколько раз ниже, чем у металлических обогревателей — термокабелей.

Это означает, что шнур диаметром 3 мм можно легко уложить змейкой на тыльной стороне керамической плитки и залить эпоксидным компаундом или даже обычным алебастром.

Вариант укладки карбонового шнура

Для того чтобы сделать самодельный обогреватель, в первую очередь необходимо знать напряжение сети, обычно оно составляет 220-230В. Соответственно, тепловыделение одного метра погонного составит 145-150 Вт. Для того, чтобы сделать плитку в 200 Вт, достаточно отрезать 140-150 см, что обойдется практически в копейки.

При низком напряжении сети теплоотдача падает

Для сравнения, метр саморегулирующегося термокабеля выделяет 25-30 Вт. Это значит, для плитки мощностью в 200 ватт потребуется не менее 8 9 м провода. Всю эту массу необходимо будет уложить с тыльной стороны керамики и зафиксировать с помощью термостойкого силикона. Такая керамическая плитка обойдется дороже, но главное — греть она будет менее эффективно, хотя и позволит сэкономить определенную часть электроэнергии. Особенно, если оставлять плитку – обогреватель включенным в течение длительного периода времени.

В каких случаях паять феном не получится

Паяльный фен как правило достигает мощности не боле 500 Вт. Чем меньше мощность, тем меньше можно прогреть площадь платы.

Для массивной платы необходим нижний подогрев. Чаще всего это плита, которая нагревается до 100 – 200 °C. Печатную плату получится равномерно прогреть. А с помощью фена довести до плавления припоя.

Так же можно использовать строительный фен. Он имеет большее сопло, и его мощность может быть до 3000 Вт. Однако, строительный фен тоже не выход. Из-за того, что греется только деталь и небольшое окружающее пространство вокруг, после пайки плата деформирмируется от высокой разницы нагрева, тем самым отрываются выводы от площадок (особенно это кается больших BGA деталей).

Необходимость в демонтаже радиоэлементов возникает в нескольких случаях:

Демонтаж неисправного элемента;
Ошибочная установка радиодетали;
Выпаивание из платы – донора ввиду отсутствия новой микросхемы.

Во всех этих случаях, кроме первого, основные условия – сохранение целостности и рабочего состояния выпаиваемой детали и целостность печатной платы.

Для выполнения этих работ требуется соблюдение аккуратности и несложных правил, которые были разработаны еще тогда, когда большая часть номенклатуры радиодеталей была в дефиците. Остро стоял вопрос, как выпаять дорогую микросхему из платы, не повредив ее.

Применение и устройство

Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.

Инфракрасная паяльная станция промышленного производства

Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.

Изготовление

Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.

Термоусадочная трубка

Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов

Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются

Описание процесса ИК пайки

Принцип работы инфракрасной паяльной станции заключается в воздействии сильными волнами длиной 2-7 мкм на элемент. Устройство для пайки самодельными ИК паяльными станциями как самодельными, так и приобретаемыми, состоит из нескольких элементов:

Нижний нагреватель.
Верхний нагреватель, отвечающий за основное воздействие на материалы.

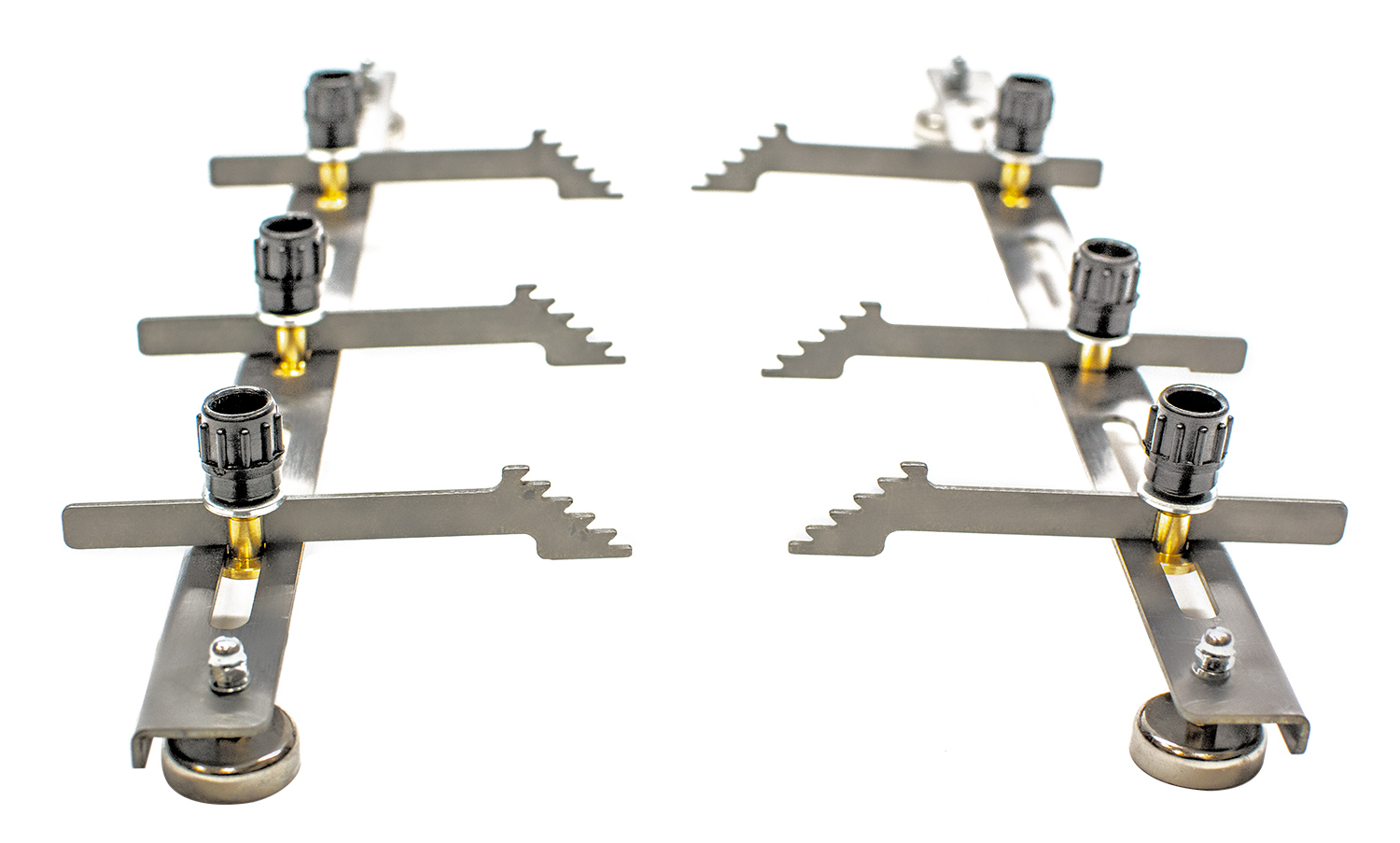

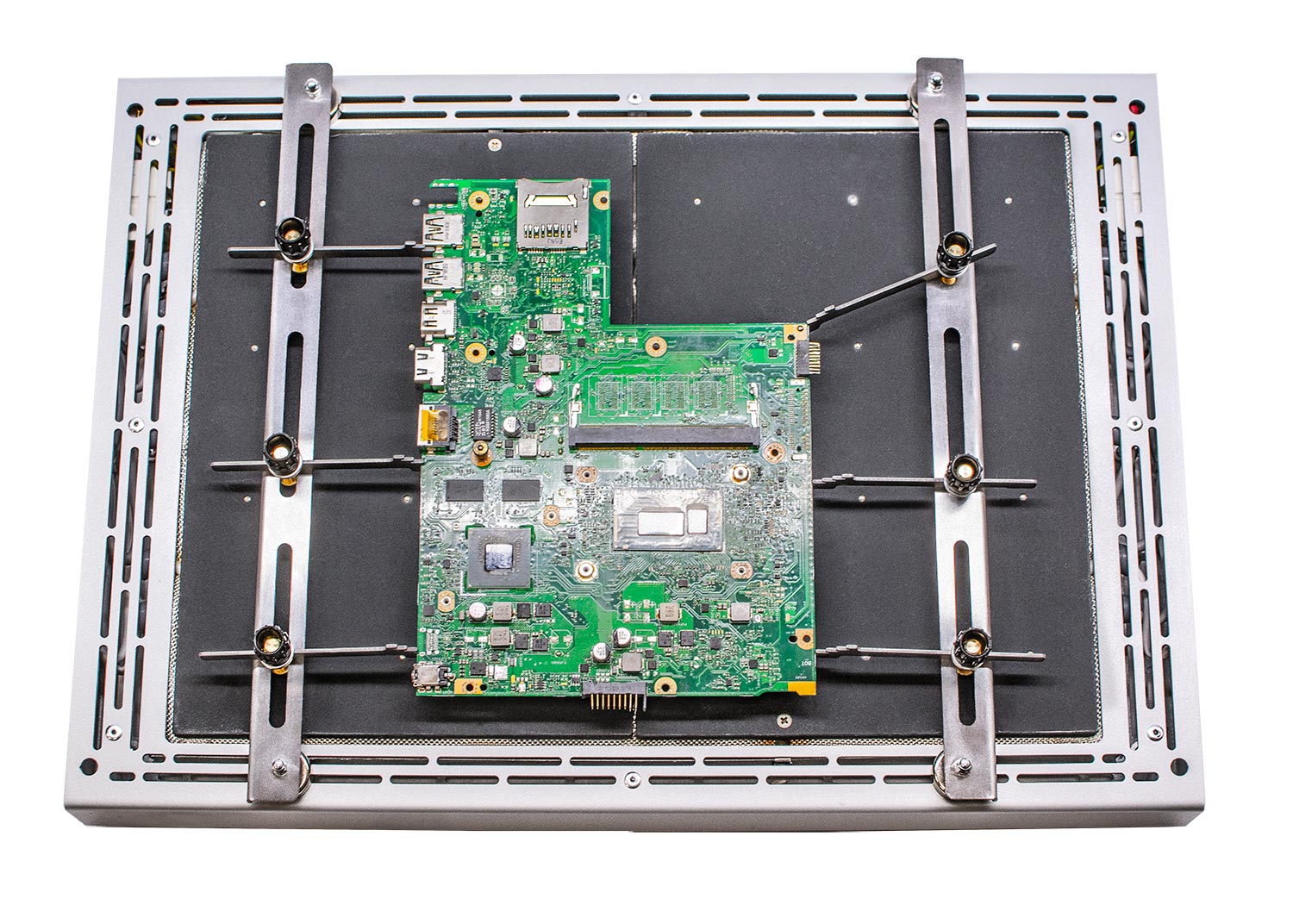

Конструкция держателя платы, размещенная на столе.
Контроллер температуры, состоящий из программируемого элемента и термопары.

https://youtube.com/watch?v=eG9a6G4WuFA

Длина волны, напрямую зависит от температурных показателей источника энергии. Материалы в различной форме подвергаются пайке с помощью ИК станции, сделанной своими руками, существуют основные параметры передачи энергии, непрозрачность, отражение, полупрозрачность и прозрачность. Перед изготовлением ИК паяльной станции своими руками нужно понимать, что существуют некоторые недостатки данных систем:

Разная степень поглощения энергии компонентами ведет за собой неравномерный прогрев.
Каждая плата ввиду различных характеристик требует подбора температур, в противном случае, компоненты перегреваются, выходят из строя.
Наличие «мертвой зоны», где инфракрасная энергия не достигает требуемого объекта.
Обязательное условие защиты поверхностей остальных элементов от испарения флюсов.

Нагревание происходит за счет передачи тепла к монтажной плате. Тепловое воздействие инфракрасной станцией происходит поверх детали, температуры бывает не достаточно, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостола, процесс пайки может осуществляться посредством спокойного инфракрасного излучения, либо потоком воздуха.

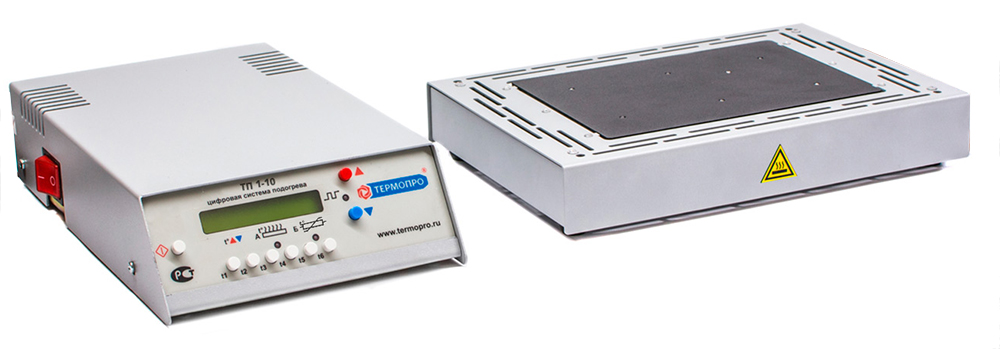

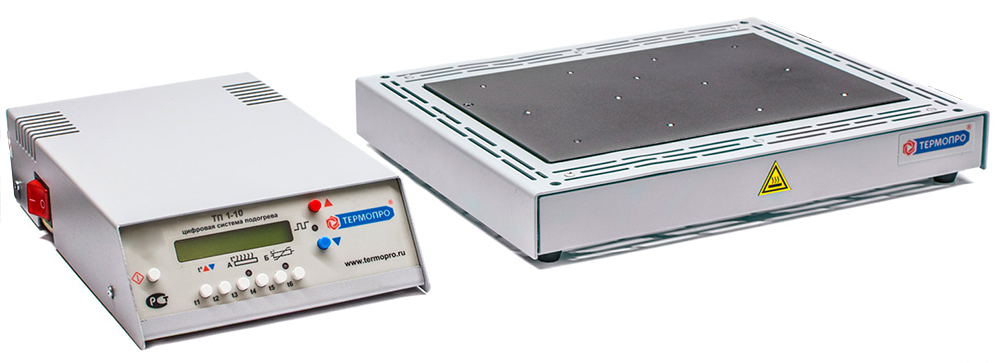

Цены на нижний подогрев ТЕРМОПРО

При заказе напишите нужную модель термостола.

Заказать (или задать вопросы) можно, написав на почту ta@termopro.ru, с помощью кнопки , или позвонив по телефону (Контакты).

Внимание! Для производственников и ремонтников специальная цена, звоните Владе: +7 (916) 323-18-99

Сборка термофена своими руками

Главное предназначение термофена – это спайка материалов. Такие материалы, как каучук, линолеум, ПВХ-пленка, спаиваются с помощью наполнения сварного шва сплавом присадочного жгута, этого можно достичь горячим воздушным потоком. Расплавление жгута происходит с помощью его нагрева до 350С. Такой способ является основным во время пайки линолеума при настиле на пол. Термофен значительно упрощает задачу изгибания пластиковых труб, листов и профилей. Прогрев при изгибе пластика обеспечивается в диапазоне температур 350-450С на пониженной скорости воздушного потока. Нагрев пластика обязан происходить постепенно и медленно. Сборка термофена своими руками начинается с создания спирали нагревательной части. Спираль накручивается на стальную проволоку сечением 4-7 мм с натяжкой. Спираль желательно наматывать проволокой из фехраля или нихрома сечением 0,5-0,6 мм. Размер спирали высчитывается с учетом условия, что ее электрическое сопротивление будет составлять приблизительно 75-95 Ом.

Спираль обматывают на трубчатое основание от галогенной лампы для прожектора или паяльника (к примеру, паяльник ЭПСН100). Витки спирали укладывают равномерно по все площади основания с небольшим зазором (контакт витков друг с другом недопустим). Сверху уложенной спирали закрепляется слой из асбеста или с натяжной наматывается слой стекловолокна. Данный слой лучше всего закрепить термоустойчивым клеевым составом. После на слой клея одевается термоизоляционная трубка (кварцевое стекло, керамика, фарфор и так далее). Концы спирали нужно вывести наружу. При этом торцы нагревательного элемента и участки вывода лучше всего обработать термоустойчивым клеем.

Собранный нагревательный элемент устанавливается во внутренний канал корпуса термофена. Но предварительно нужно место установки проложить кварцевыми пластинами, слюдой или асбестом, для дополнительной термоизоляции. Выходы спирали, с помощью винтового крепления, соединяются с проводом электрического питания. Этот электропровод обязан иметь теплостойкую изоляцию – волокнистую изоляцию либо фторопласт. Провод нужно проложить через пусковой включатель и реостат для регулирования напряжения, которое подается на спираль.

В обратной части корпуса закрепляется воздушный нагнетатель четко соосно с отверстием нагревательного элемента. Если компрессор или нагнетательный элемент не может поместиться в корпусе, то его можно зафиксировать снаружи торца корпуса. В данном случае к нему нужно присоединить направляющую трубке для потока воздуха. Данная трубка обязана проходить к нагревательному элементу изнутри корпуса и устанавливаться четко соосно его каналу.

От нагнетателя выводятся провода для электрического питания, которые подсоединяются с проводом для нагревателя таким образом, чтобы включатель одновременно мог управлять питанием двух элементов. Реостат регулировки воздушного потока необходимо ввести в цепь электропровода для нагнетателя – его работа не зависит от включения нагревателя.

Электропровод питания выводится наружу внизу рукояти корпуса, а клавиша или кнопка включателя и рычаги реостатов крепятся в удобном вам месте с наружно стороны корпуса. После половинки корпуса соединяются и крепятся между собой. Монтируется концевая часть из термоизоляционного материала в форме конуса или цилиндра. Крепится металлическое сопло. В конструкции лучше всего предусмотреть сменные сопла с различным выходным диаметром.

Принцип работы термофена

Фен для пайки своими руками работает таким образом. Во время нажатия на спусковую кнопку включается нагреватель и вентилятор. Нагретый воздух узким потоком перемещается в необходимую точку. При достижении установленной температуры, воздушный поток расплавляет флюс и припой, а также нагревает соединяемые детали. Таким образом, происходит спайка деталей.

Пайка микросхем

Если есть желание применить фен в роли паяльника небольших деталей, к примеру, микросхем, то температуру воздушного потока необходимо повысить до 750-800С. Прогретый воздух обязан расплавить припой и в тоже время раскалить металл спаиваемой детали практически докрасна. Воздушный поток обязан иметь узконаправленную форму. Для этого термофена мощность нагревательной части нужно повысить до 2,3-2,6 кВт. В значительной мере увеличивается требование к термической устойчивости материала корпуса аппарата, а рукоять при этом обязана иметь температуру, которая комфортна для рук человека, чтобы пайка не превратилась в муку. В некоторых конструкциях фенов для удобства эксплуатации и в роли дополнительной тепловой защиты устанавливается резиновое покрытие рукояти.

Что такое компаунд и как его удалить с платы

Компаунд — это смола, которая позволяет увеличить прочность платы и уменьшить температуру работы микросхем. Также спасает плату при попадании влаги
Если нужно перепаять микросхему, компаунд придется удалить. Его наносят по разному. Производители могут нанести по краям контактов с SMD деталями. А могут и залить полностью.

Чем удалить смолу с платы

Можно удалить механически. Для этого нагреваем плату феном до 150 °C и зубочисткой или металлическим пинцетом снимаем кусочки компаунда с платы. Не всегда получается так сделать.

Еще можно попробовать химические растворители. Обычно продаются в магазине запчастей для мобильных телефонов.

А чтобы выпаять микросхему, у которой под контактами компаунд, нужен режущий пинцет. Процедура пайки аналогично обычной, но в этот раз нужно срезать компаунд.

BGA пайка процессора на примере планшета

Планшет загружался через раз. При давлении на процессор проходит экран загрузки, но процент зарядки 0%. Смена аккумулятора и попытки прошить аппарат ни к чему не привели. Так же режим инженера не доступен.
Возле процессора есть много рассыпухи, лучше закрыть ее плотным алюминиевым скотчем, чтобы случайно не сдуть.

Выпайка процессора

Обязательно нужно сфотографировать место пайки, чтобы не было проблем определить в какой стороне находится ключ. Сначала место пайки прогревается 100 — 150 °C на максимальном потоке воздуха. Где-то после минуты постепенно увеличиваем температуру. 200 °C, 250 °C и потолок 310 °C — 320 °C. При температурах от 250 пытаемся аккуратно пинцетом покачивать процессор. Если он стоит на мертво, то ждем еще (или увеличиваем температуру, но не больше 320 °C). Когда процессор от одного прикосновения пинцета пошатывается, то время снимать его. В данном случае все защищено фольгой, то риск задеть рассыпуху минимален, поэтому пинцетом можно откинуть его на плату.

Убираем припой

Лучше не использовать оплетку, дабы избежать повреждения маски. При помощи паяльника и немного припоя на жале (для разбавки припоя с тем, что на плате) легкими и не резкими движениями проходим по площадкам. Естественно перед этим наносим флюс на плату. Та же процедура и с самим процессором

Важно не перегреть его и не сорвать пятак

Реболлинг процессора

Реболлинг — это перепайка микросхемы. Это не замена старой на новую, по сути обновляются шарики на микросхеме для лучшего контакта с платой.

При помощи паяльной пасты и трафарета наносим новые шарики на процессор.
Температура пайки значительно ниже. 180 °C — 200 °C. Закрепляем процессор на трафарет при помощи все того же алюминиевого скотча.
После трафарета чистим процессор и наносим немного флюса. Затем снова греем его, чтобы шары точнее встали на свои места и лучше расплавились. Чистить после этой процедуры.

Затем, перед установкой, на плату ровным слоем наносим флюс. При помощи лопаток или зубочисток распределяем его равномерно, чтобы все контакты хорошо пропаялись и процессор не поплыл.

Ставим процессор по ключу и позиционируем его края. Так как вокруг много скотча это не составит особого труда. После этого также сначала греем плату на 100 — 150 °C, затем увеличиваем до 200 °C — 230 °C и аккуратно пытаемся пинцетом прикоснуться дабы убедиться, расплавился припой или нет. Если сделать это резко, то придется повторять все заново т.к. шары слипнуться.

После пайки убираем скотч и лучше всего не чистить плату вообще. Под BGA микросхемами очень мало воздуха, и поэтому, когда чистящее средство доберется туда, то полностью его удалить оттуда очень сложно. Конечно, можно попытаться на 100 °C «выпарить» флюс, но если у вас хороший и безотмывочный флюс, то не стоит беспокоиться.

Планшет начал включаться уже и без давления на процессор, однако после загрузки он выключался на 0%. Только теперь уже можно войти в режим инженера и попытаться сбросить планшет. После сброса аппарат включился нормально и показывает процесс зарядки, остаток и перестал отключаться.

Теперь нужно тщательно проверить все его функции. Камера, звук, микрофон, Wi-Fi, тачскрин.

Температура нижнего подогрева при пайке bga

Темы такой не нашел, а однако корпуса на шариках уже встречаются даже в автомобильных компьютерах, где благополучно отваливаются и требуют скорейшего реболлинга. Так вот тема о том, как лучше и правильнее паять BGA чипы.

Я не большой спец в этой области, поэтому обмен опытом крайне полезен для меня.

И так первое, без чего я бы не начал это дело – нижний подогрев. Я использую металлическую доску с встроенным в нее галогенным светильником на 50 Вт. На днях дополню систему контролем температуры и отключением.

Второе – фен. Тут понятно. Насадка под размер чипа, температура 320-340. https://www.rlocman.ru/i/Image/2009/04/06/6.jpg

Третье – вакуумный пинцет. Без него чип поедет в сторону, растолкав в сторонку соседние элементы.

Четвертое – аллюминиевый скотч. Им закрываем соседние элементы, конденсаторы, разъемы.

Пятое – трафареты BGA. Их я купил сразу коллекцию с ебая. Чего и вам советую. Качество мерзкое, но работать можно.

Шестое – шарики. Самые распространенные – 0.6мм. Их покупаем сразу 200 тысяч. Под них я выделил специальный закрывающийся поддон. Упавшие перепачканные во флюсе шарики затем промываются растворителем, сушатся и идут в работу по-новой. https://payalnik.com.ua/images/matery. /bga-balls.gif

Седьмое – флюс. Он специальный, вонючий, клейкий. Его задача – удерживать шарики при нанесении на трафарет и обеспечивать пайку. https://www.bgarepair.ru/shop/image/c. 04-800×600.JPG

Восьмое – медная оплетка. Ей удаляем старые шарики. Очень хорошо зарекомендовал себя паяльник с жалом под пайку волной. Им уносим старые шарики, а потом “рихтуем” оплеткой. https://elcotel.ru/item_img/355555557050.jpg

Девятое – кисть. Ей разносим шарики. Промываем в растворителе и сушим. Иначе шарики будут прилипать к кисти и вы их никогда по местам не разложите. https://dava.ru/images/kisti.jpg

И так. Мой опыт. Самое сложное в BGA – нанести шарики на чип. Т.е. собственно “накатать”. Я это делаю так – трафарет проходит мойку в растворителе 646, чтобы был чист, как попка младенца. С чипа удаляются шарики как описано в пункте 8. Наносится флюс, чип греется первый раз – флюс равномерно расходится по чипу. После высыхания напоминает стекло. На чип кладется трафарет и насыпаются шарики, которые распределяются по трафарету кистью. После этого наступает самый сложный момент во всем процессе – снятие трафарета. Сколько раз я не пытался сделать это руками, ничего не получилось. Для этого нужна специальная станция, которая равномерно тянет трафарет вверх. Тут работает мое ноу-хау. Чип вместе с шариками и трафаретом кладется на лампу нижнего подогрева. Когда шарики начнут блестеть – отключаем лампу и идем пить черный час с сахаром. После этого снимаем трафарет (без энтузиазма! Легко оторвать контактные площадки. Если трафарет лег не ровно, снять его будет не возможно). На этом самое сложное окончено. Посадить чип на место проще простого. На данный момент у меня проблема с некоторыми платами – они деформируются. Вздуваются и чип по бокам повисает в воздухе. Думаю, причина в нижнем подогреве. Надо контролировать температуру. Итак, ваши замечания приветствуются. https://www.guru3d.com/imageview.php?image=3817

ЗЫ Дурацкое ограничение на 4 картинки в теме не позволили мне красиво оформить оную.

Учимся безопасно выпаивать радиодетали из плат

Что для этого понадобиться?

Существует множество приспособлений для выпаивания деталей. Конечно же, не обойтись радиолюбителю без паяльника, который и будет основным помощником в этом деле. Однако помимо паяльника, для того, чтобы выпаять элемент, вам понадобятся:

Пинцет. Для извлечения разогретых радиодеталей. Вместо пинцета можно взять зажим типа крокодил (показан на фото ниже). Преимущество зажима в том, что он надежно захватит деталь и к тому же станет хорошим теплоотводом.
Полые иглы для демонтажа. Приобрести их будет не проблема, стоимость небольшая. С помощью игл можно выпаять радиодеталь быстро и аккуратно, о чем мы расскажем ниже.
Демонтажная оплетка. Служит так называемой губкой, которая впитывает расплавленный припой в себя, очищая этим самым плату.
Оловоотсос. Название говорит само за себя. Незаменимая вещь для частого выпаивания радиодеталей из плат в домашних условиях.

Также нужно подготовить рабочее место. Оно должно быть с хорошим освещением. Лучше всего, если лампа находится над рабочим местом, чтобы свет падал вертикально, не создавая теней.

Методики демонтажа

Итак, сначала мы расскажем о самой популярной технологии – как выпаять деталь из платы паяльником без дополнительных приспособлений. После чего вкратце рассмотрим более простые способы.

Если вы хотите выпаять электролитический конденсатор, достаточно захватить его пинцетом (либо крокодилом), прогреть 2 вывода и быстро, но аккуратно изъять их из платы.

С транзисторами дела обстоят точно также. Капаем на все 3 вывода припоем и извлекаем радиодеталь из платы.

Что касается резисторов, диодов и неполярных конденсаторов, очень часто их ножки загибают во время пайки с обратной стороны платы, что вызывает сложно при выпаивании без дополнительных приспособлений. В этом случае рекомендуется сначала разогреть один вывод и с помощью крокодильчика, с небольшим усилием вытянуть часть детали из схемы (ножка должна разогнуться). Потом уже аналогичную процедуру выполняем со вторым выводом.

Это мы рассмотрели методику, когда под рукой нет ничего кроме паяльника. А вот если вы приобрели набор игл, тогда выпаять элемент будет еще проще: сначала разогреваем паяльником контакт, после чего одеваем на вывод иглу подходящего диаметра (она должна проходить через отверстие в микросхеме) и ждем, пока припой остынет. После этого достаем иглу и получаем оголенный вывод, который с легкостью можно вывести. Если несколько ножек у радиодетали, действуем также – разогреваем контакт, надеваем иглы, ждем и снимаем.

Все, о чем мы рассказали в этой статье, вы можете наглядно увидеть на видео, в котором предоставлена технология выпайки элементов из платы:

Кстати вместо специальных игл можно использовать даже обычные, которые идут со шприцом. Однако в этом случае изначально нужно сточить конец иглы, чтобы он был под прямым углом.

Выпаять деталь с помощью демонтажной оплетки также не сложно. Перед началом работы намочите конец обмотки спирто-канифольным флюсом. После этого наложите оплетку в месте выпаивания (на припой) и прогрейте жалом паяльника. В результате разогретый припой должен впитаться в оплетку, что позволит освободить выводы радиодеталей.

С оловоотсосом дела обстоят аналогичным образом – взводится пружина, разогревается контакт, после чего наконечник подносят к расплавленному припою и нажимают кнопку. Создается разрежение, которое и втягивает припой внутрь оловоотсоса.

Вот и все, что хотелось рассказать вам о том, как выпаять радиодетали из платы в домашних условиях. Надеемся, предоставленные методики и видео уроки были для вас полезными и интересными. Напоследок хотелось бы отметить, что можно выполнить выпаивание элементов из микросхемы строительным феном, но мы не советуем так делать. Фен может повредить находящиеся рядом детали, а также ту, которые вы хотите извлечь!

Интересное по теме:

Термостол НП 6-5 ПРО с регулятором температуры ТП 1-10 0,5	Термостол НП 6-5 ПРО с регулятором температуры ТП 1-10 КД 0,5	Термостол НП 6-5 ПРО с регулятором температуры ТП 1-10 КД ПРО 0,5

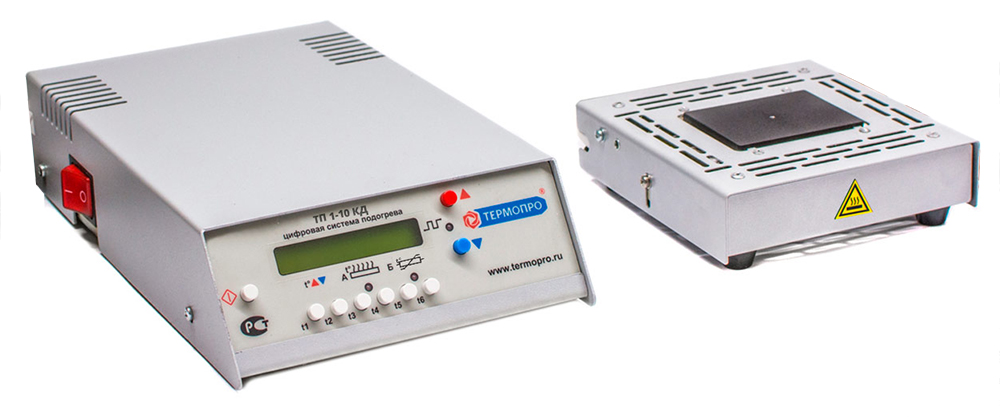

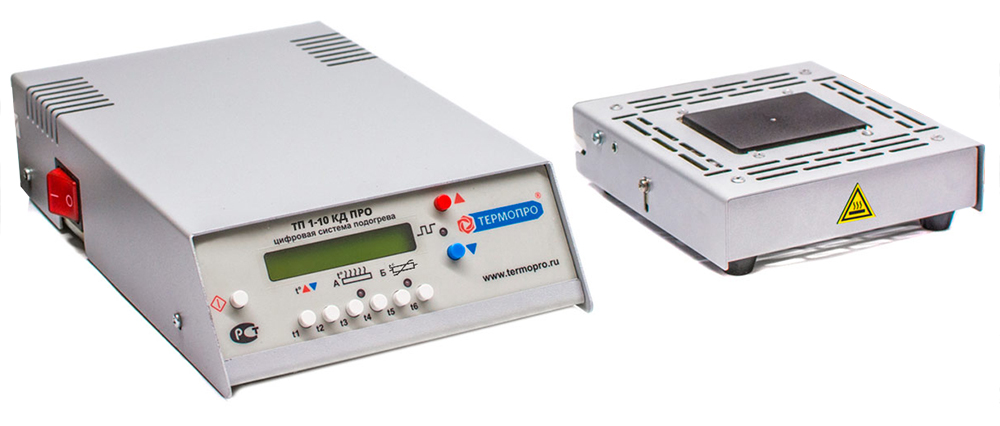

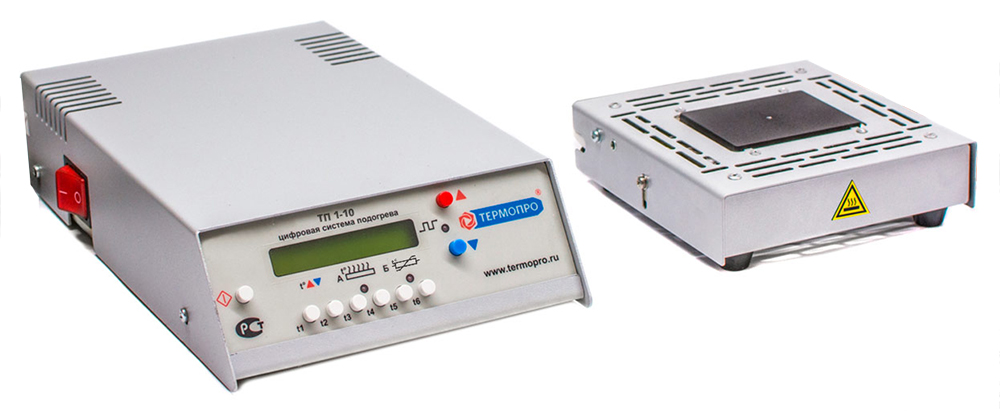

65 х 50 мм	65 х 50 мм с доп. внешним контрольным датчиком t°	65 х 50 мм с доп. внешним контрольным датчиком t°, обратная связь по температуре платы (ПО в комплекте)

Цена 35 000 руб	Цена 38 000 руб	Цена 43 000 руб


Термостол НП 10-6 ПРО с регулятором температуры ТП 1-10 0,5	Термостол НП 10-6 ПРО с регулятором температуры ТП 1-10 КД 0,5	Термостол НП 10-6 ПРО с регулятором температуры ТП 1-10 КД ПРО 0,5

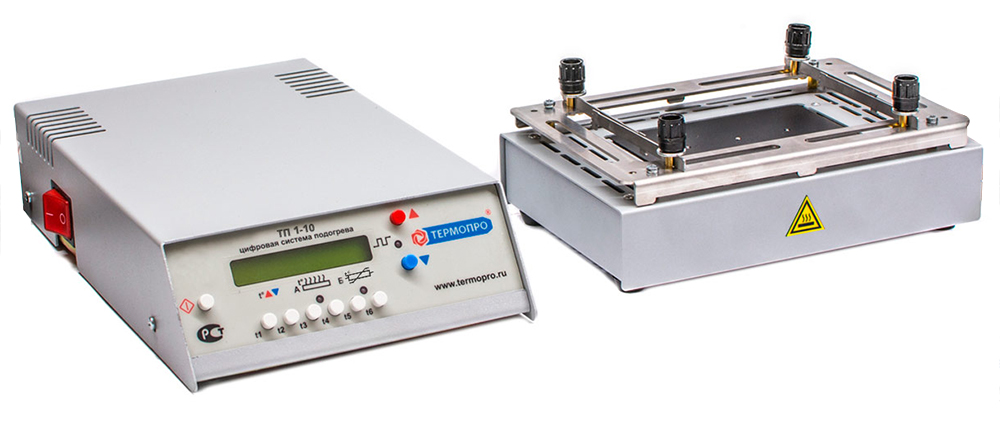

105 х 65 мм, встроенный рамочный держатель плат	105 х 65 мм, встроенный рамочный держатель плат, доп. внешний контрольный датчик t°	105 х 65 мм, встроенный рамочный держатель плат, доп. внешний контрольный датчик t°, обратная связь по температуре платы (ПО в комплекте)

Цена 39 000 руб	Цена 42 000 руб	Цена 46 000 руб


Термостол НП 17-12 ПРО с регулятором температуры ТП 1-10	Термостол НП 17-12 ПРО с регулятором температуры ТП 1-10 КД	Термостол НП 17-12 ПРО с регулятором температуры ТП 1-10 КД ПРО
170 х 120 мм	170 х 120 мм с доп. внешним контрольным датчиком t°	170 х 120 мм с доп. внешним контрольным датчиком t°, обратная связь по температуре платы (ПО в комплекте)

Цена 45 000 руб	Цена 48 000 руб	Цена 51 000 руб


Термостол НП 17-12 ПРО с регулятором температуры ТП 1-10 КД ПРО	Термостол НП 24-17 ПРО с регулятором температуры ТП 1-10	Термостол НП 24-17 ПРО с регулятором температуры ТП 1-10 КД

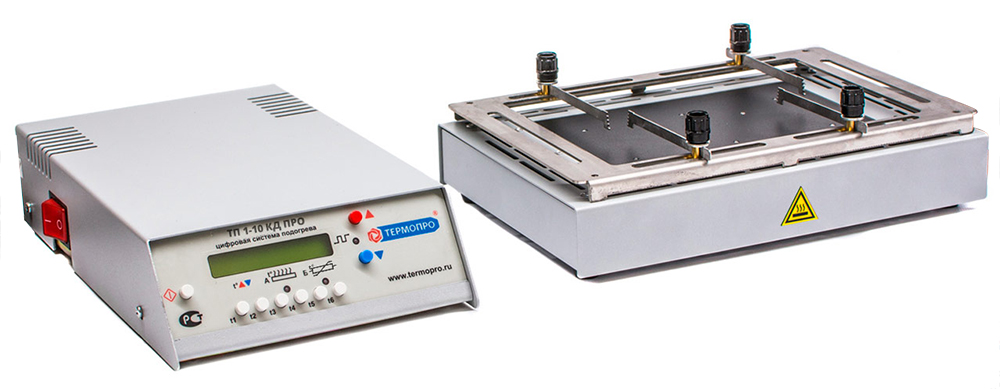

170 х 120 мм, встроенный рамочный держатель плат, доп. внешний контрольный датчик t°, обратная связь по температуре платы (ПО в комплекте)	240 х 170 мм	240 х 170 мм с доп. внешним контрольным датчиком t°

Цена 55 000 руб	Цена 57 000 руб	Цена 59 000 руб


Термостол НП 24-17 ПРО с регулятором температуры ТП 1-10 КД ПРО	Термостол НП 34-24 ПРО с регулятором температуры ТП 2-10 АБ ПРО	Термостол НП 34-24 ПРО с регулятором температуры ТП 2-10 КД ПРО

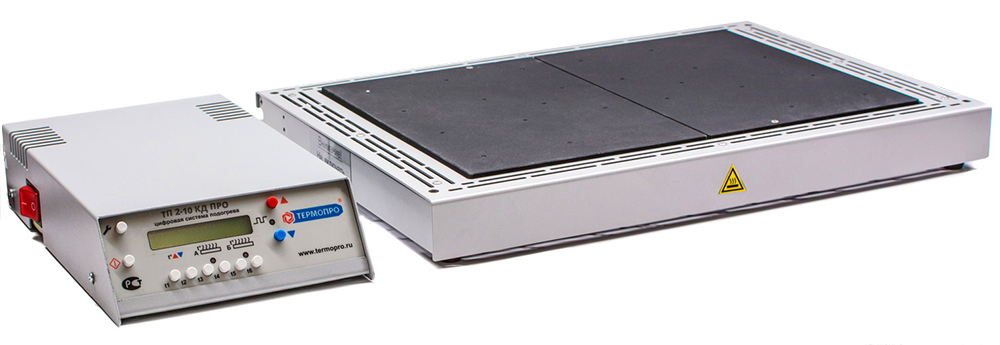

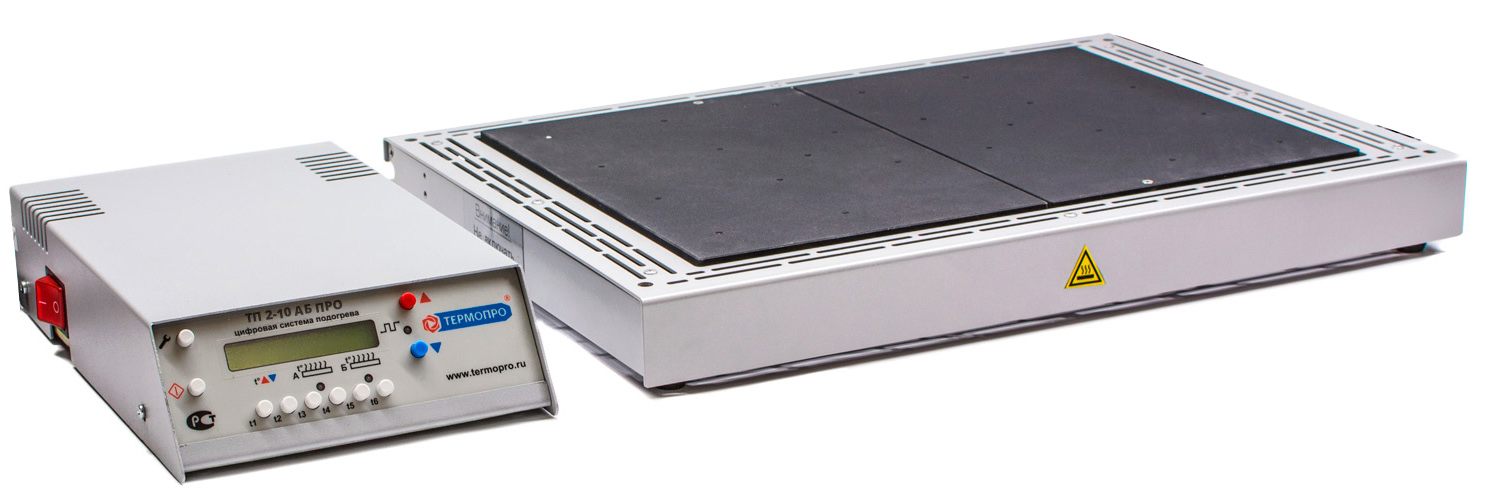

240 х 170 мм с доп. внешним контрольным датчиком t°, обратная связь по температуре платы (ПО в комплекте)	340 х 240 мм (2 зоны 170х240 мм), 2 канала, нагрев по термопрофилю	340 х 240 мм (2 зоны 170х240 мм), 2 канала, внешний контрольный датчик t°, обратная связь по температуре платы (ПО в комплекте)
