Схемы намоток электродвигателей. проведение перемотки статора шлифовальной машины

Содержание

Проверка и включение

Перед первым после ремонта запуском двигателя его нужно как следует проверить. Для начала все вставленные «катушки» прозванивают. Это поможет узнать наличие обрыва или плохого контакта. Между «укладками» замеряется сопротивление, чтобы при включении не возникло короткого замыкания.

Сразу подавать 220 В на двигатель не стоит, лучше подать пониженное напряжение. Пусть ротор крутится медленно, тут главное выяснить, не греется ли двигатель. Если все прошло хорошо, и не появился дым, значит, ремонт двигателя прошел удачно.

В интернете есть много фото по перемотке двигателей. Это поможет новичкам наглядно ознакомиться с процессом.

Источник

Устройство болгарки

Схема подключения коллекторного двигателя.

Она имеет три главных узла:

якорь;
статор;
редуктор.

Якорем является вращающаяся деталь, имеющая обмотки, чтобы создавать нужный крутящий момент, который передается редуктору электродвигателя. Такие же обмотки имеет статор, который поделен на несколько частей. Электрический ток приходит на обмотку через угольную щетку и поступает к якорю. Затем ток приходит на следующую щетку и так далее, пока не будут задействованы все сектора статора.

В этой статоре установлен якорь. Этот элемент конструкции болгарки считается самым сложным, так как в нем запрессованы практически все обмотки.

Статор электродвигателя имеет одинаковый внешний вид. Характерными отличиями являются:

габариты магнитопровода;
число оборотов провода;
сечение провода.

Когда электричество пробегает через якорные обмотки, возникает магнитное поле, постоянно взаимодействующее с таким же полем статора. Такое взаимодействие запускает в работу электродвигатель. Иногда в состав статора входят постоянные магниты. К примеру, такие детали имеет электродвигатель стеклоочистителя легкового автомобиля. Каждый коллекторный электродвигатель способен работать от любого вида напряжения. При изменении ее величины имеется возможность настроить нужное количество оборотов.

Характерными неисправностями статора считается:

разрыв обмотки;
межвитковое короткое замыкание;
сгоревшая обмотка;
пробой изолирующей поверхности.

Схема проверки коллекторного двигателя.

Редуктор поддерживает определенные обороты и нужную скорость. Ремонт болгарки вполне доступен в бытовых условиях. Нужно только предварительно разобрать приспособление.

Для того чтобы сдвинуть кожух, нужно открутить винт, крепящий пластмассовую пластинку. Все детали будут на виду, кроме редуктора, который скрывает металлический колпак. Он не позволяет редуктору иметь сильный нагрев. Для снятия редуктора нужно открутить четыре винта. Таким образом обнажатся все механические детали болгарки.

Когда устройство включается в розетку и разгон диска происходит на повышенных скоростях, это значит, что обмотка статора получила витковое замыкание. Статор требует ремонта, чаще всего требуется его перемотка.

Кажется, что перемотка статора – это работа повышенной сложности. Бытует мнение, что проводить такие работы в домашних условиях практически невозможно. Ведь порой даже опытные обмотчики электродвигателя отказываются от такой работы. Однако, имея соответствующий опыт и определенные технические знания, можно обыкновенный трехфазный статор отремонтировать за несколько часов со всеми подготовительными работами.

Перед началом ремонта и перемотки статор нужно очистить от грязи и удалить из пазов старую обмотку. Эта работа делается с помощью стальных щеток. Кроме того, удаляется поврежденная изоляция. Для облегчения очистки от изоляции статор опускают в нагретое трансформаторное масло, которое размягчает оставшуюся изоляцию.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

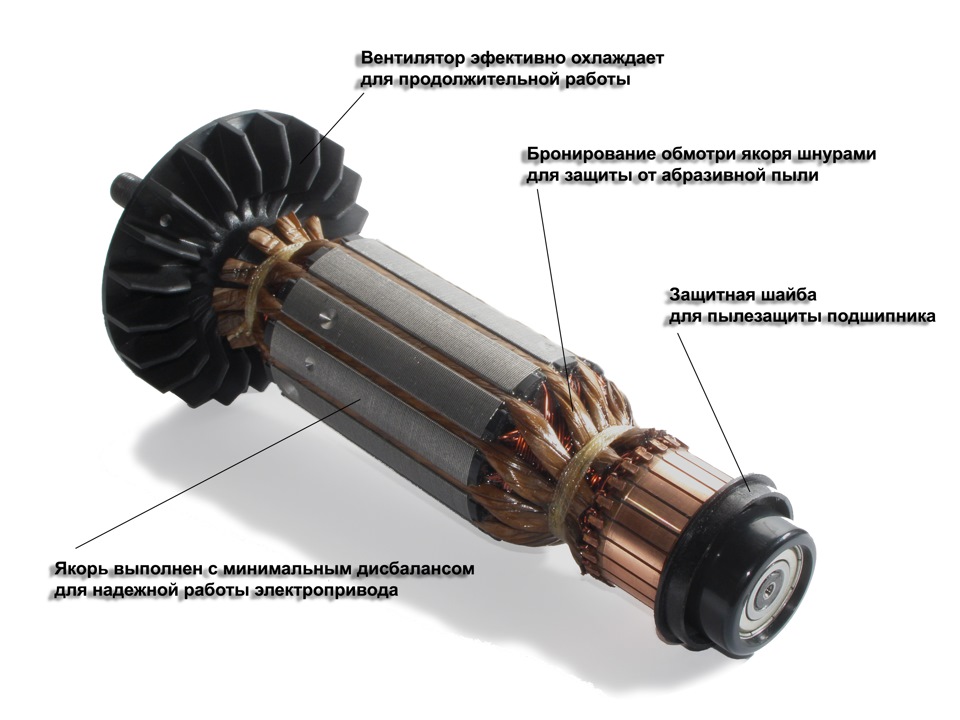

Схема устройства якоря болгарки

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Для самостоятельной перемотки якоря понадобится:

провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
диэлектрическая бумага для изоляции обмотки от сердечника;
лак для заливки катушек;
паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника. Процесс перемотки состоит из следующих шагов:

Процесс перемотки состоит из следующих шагов:

Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Как почистить

Состояние коллектора существенным образом влияет на срок службы щеток, значительно снизит искрообразование, что сделает работу болгарки на параметрах близких к номинальным. Для чего необходимо регулярно производить его чистку.

Один из вариантов технологии чистки коллектора показан в следующем видео. В качестве расходных материалов и инструментов используются доступные:

наждачное полотно с абразивными числами 1000 и 2000;
войлочный круг с цилиндрическим хвостовиком;
шуруповерт или дрель;
паста ГОИ;
игла;
надфиль;
небольшая щетка.

Технология проведения операций достаточно проста

Важно: не забывать снимать фаски на ламелях, собственно для чего здесь и нужен надфиль

Схема подключения однофазного двигателя с пусковой обмоткой

Как определить рабочую и пусковую обмотки у однофазного двигателя

Однофазные двигатели — это электрические машины небольшой мощности. В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки.

Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.

У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

Рис. 1. Рабочая и пусковая обмотки однофазного двигателя

А теперь несколько примеров, с которыми вы можете столкнуться:

Совет

Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая. Подключается все просто, на толстые провода подается 220в.

И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку.

Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.

Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом. Это и будет, один из сетевых проводов.

Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.

Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом. Это тоже одна из разновидностей обмоток. Такие, шли на некоторых моделях стиральных машин, да и не только.

В этих двигателях, рабочая и пусковая – одинаковые обмотки (по конструкции трехфазных обмоток). Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Подключение пусковой обмотки однофазного двигателя.

также осуществляется через конденсатор.

Сфера применения

Курс школьной физики дал ученикам некоторые понятия о работе и применении трансформаторов. Например, что потеря мощности всегда прямо пропорциональна квадрату силы электрического тока, поэтому нужно повышать напряжение для передачи электричества на значительное расстояние. Перед переходом тока к потребителям показатель, наоборот, необходимо понижать. Именно для этого и используют различные виды трансформаторов.

А также оборудование используется в схемах питания бытовой техники. Агрегаты с несколькими группами обмоток установлены в телевизорах, мониторах компьютеров. Они питают схемы, выполняют функции транзистора и кинескопа. Устройство трансформаторов также изучают ещё на школьных уроках.

Без трансформаторов электрические сети и некоторые виды оборудования не смогут нормально функционировать, поэтому необходимо хотя бы поверхностно знать устройство агрегатов, принципы их работы, особенности конструкции и отличия в разных моделях. Это позволит самостоятельно устранять неполадки в некоторой домашней технике, промышленном оборудовании и мобильных гаджетах.

Оборудование тока

Трансформатор тока — это прибор, первичная обмотка которого подключается к источнику питания, а вторичная присоединяется к измерительным устройствам с малым внутренним сопротивлением. Первый элемент — один провод или виток — включают в цепь последовательным путём для измерения переменного тока. При этом показатель вторичной обмотки, которая должна находиться под нагрузкой с высоким напряжением, способным пробить изоляцию, пропорционален первой. Если её разомкнуть, то магнитопровод просто сгорит от некомпенсированного тока.

В конструкции сердечник изготовлен из кремнистой холоднокатаной стали, на него намотана одна вторичная обмотка. Первичная деталь обычно представляет собой шину или провод с током, пропущенный через отверстие сердечника. Высокий коэффициент трансформации — это главное преимущество такого агрегата. Трансформаторы тока часто применяются для измерения электричества и в различных схемах защиты реле.

Так как цепи изолированы друг от друга, использование оборудования считается безопасным. Промышленные агрегаты выпускаются с несколькими группами вторичных обмоток. Одна из них подключается к защитному оборудованию, а вторая к устройству измерения — счётчику.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Такой коллектор можно восстановить методом пайки.

Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.
Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку. Слегка проточите коллектор для очистки пластин.

Повреждённая пластина коллектора

Расширяем место бормашиной

Заготовка ламели в пазу

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Источник

Перемотка электродвигателей своими руками

Некоторые умельцы при помощи несложных приспособлений делают это даже в домашних условиях. Однако стоить отметить, что перемотка электродвигателей требует специальных знаний и навыков.

Предлагаем рассмотреть основные операции, которые необходимо проделывать при выполнении этих работ.

ВНИМАНИЕ!Электромонтажные работы следует проводить только с полным следованием правилам техники безопасности. Ремонт промышленных электродвигателей осуществляется в специальных мастерских или цехах. Как правило, на каждом предприятии есть специальные службы, выполняющие эти работы

Как правило, на каждом предприятии есть специальные службы, выполняющие эти работы

Ремонт промышленных электродвигателей осуществляется в специальных мастерских или цехах. Как правило, на каждом предприятии есть специальные службы, выполняющие эти работы.

Учитывая, что вес промышленных э/двигателей нередко достигает сотен и даже тысяч килограммов, при их ремонте не обойтись без специального оборудования.

Поэтому речь пойдет не о них, а о компактных промышленных и бытовых моделях, ремонт которых можно выполнить своими руками.

Обмоточные данные электродвигателя

Это очень важные параметры, влияющие на рабочие характеристики агрегата. Самый простой способ их получить – обратиться к соответствующим источникам, самый надежный из которых – паспорт изделия. Найти эту информацию можно и по маркировке двигателя с открытых источниках.

Паспортные данные электродвигателя должны включать следующее:

Тип двигателя
Количество фаз
Частота (Гц)
Номинальная мощность (Вт или кВт)
Напряжение питания (В)
Потребляемый ток (А)
Число оборотов (об/мин)
КПД двигателя
Коэффициент мощности cosφ
Степень защиты
Класс изоляции

Количество катушек можно определить визуально, после разборки двигателя. Диаметр необходимого для перемотки эмальпровода замеряют штангенциркулем. А количество витков эмалированного провода можно определить во время снятия старой. Для этого обмотки проводов одной из катушек аккуратно разрезают и производят пересчет.

Ремонт и перемотка электродвигателей своими руками – последовательность действий

Отключение от питающей сети
Демонтаж с места установки
Демонтаж защитного кожуха охлаждающего вентилятора
Демонтаж крыльчатки вентилятора

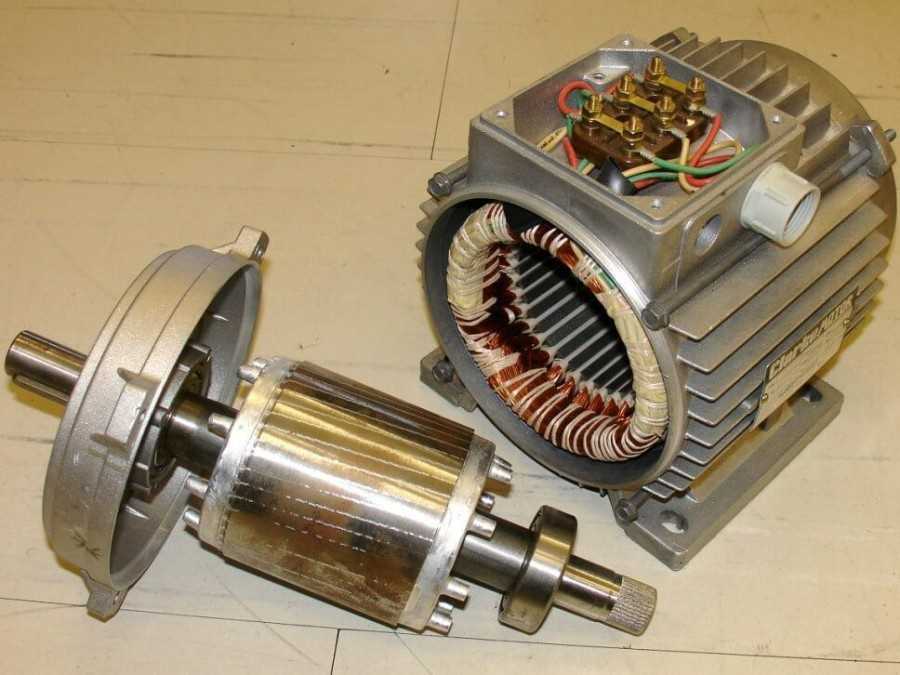

Разборка электродвигателя
Демонтаж ротора

Демонтаж обмотки
Очистка ротора и статора от грязи, нагара и остатков пропитки
Укладка катушек в пазы
Пропитка обмотки
Сушка электродвигателя
Проверка катушек омметром
Сборка электродвигателя
Пробный запуск

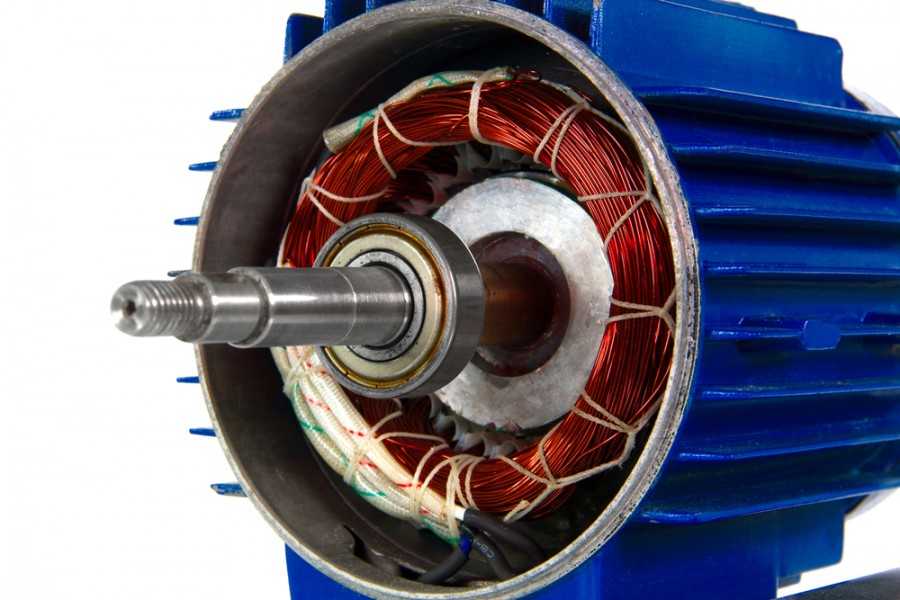

Перемотка статора

После перемотки электродвигатель необходимо пропитать специальной пропиткой. Для этого корпус нагревают до температуры +40-+50°С и опускают в емкость с пропиточным лаком. После полного высыхания производится замер сопротивления катушек статора (полученные значения должны быть одинаковыми), а так же “прозвонка” катушек и корпуса на предмет пробоя.

Затем двигатель собирают и производят пробный пуск.

Подготовка статора

Теперь в пазы статора нужно уложить изоляционный материал, предварительно подготовив его.

Для этого снимают мерку с паза — измеряют его длину и вырезают пробный участок материала, который помещается в паз.

Изоляция не должна выступать вовнутрь за пределы паза, а с творцов выступала длину более 5 мм, размер выступающей части зависит от материала и двигателя.

Фрагмент диэлектрика нужного размера называют изоляционной гильзой, а проведение ее в пазы — гильзовкой. Определившись с размером, вырезают нужное количество гильз.

Сразу же лучше вырезать и «стрелки» — изоляционный материал, покрывающий обмотку изнутри, с открытой части паза.

Они имеют такую же длину, как и у изоляционных гильз, а ширину в два раза меньше.

В каких случаях можно спасти якорь и восстановить его своими руками

Как перемотать якорь — пошаговая инструкция

Для самостоятельной перемотки якоря понадобится:

провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
диэлектрическая бумага для изоляции обмотки от сердечника;
лак для заливки катушек;
паяльник с оловянно-свинцовым припоем и канифолью.

Процесс перемотки состоит из следующих шагов:

Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Читать также: Как выглядит гаечный ключ

Как произвести обмотку

Пошаговая инструкция для обмотки двигателя выглядит следующим образом:

Произвести осмотр механизма по представленным выше схемам, выявить проблемные участки, наметить фронт работы.
Приготовить расходные материалы (подходящий вид проволоки, изоляции и соединяющей пропитки).
Подготовить к работе кантователь (станок для намотки).
Надежно зафиксировать на машине стартер движка.
Произвести соответствующую намотку.
Густо обработать всю поверхность пропиточным средством.
Установить изоляционный слой.
Пропитать изоляцию.
Высушить устройство в специальном сушильном шкафу.
Проверить качество произведенной обмотки.

Обмотка электродвижка – это важный элемент системы, обеспечивающий непрерывную и равномерную подачу тока от стартера до всех остальных частей мотора. Ее повреждение ставит под угрозу всю работоспособность устройства, а несвоевременный ремонт способен и вовсе погубить механизм.

Регулярная диагностика позволит сразу определить неполадку, устранить ее, тем самым повысив срок службы двигателя.

Ротор электродвигателя — особенности конструкции и принцип работы устройства. Инструкция по ремонту и восстановлению
Подключение электродвигателя — основные схемы, способы и особенности подсоединения различных моделей (инструкция + фото)
Однофазный электродвигатель: основные виды, принцип работы и инструкция по подключению и настройке. Обзор лучших производителей!

Особенности

Мастеру обязательно нужно узнать, сколько витков провода уложено в одном пазу и во всей катушке. Для этого необходимо катушку, расположенную сверху, отделить и посчитать, сколько в ней витков. Если необходимо, то производите разборку при помощи газовой горелки. Число витков в пазу напрямую зависит от:

числа ламелей на коллекторе;
количества пазов на якоре.

После подсчёта необходимо подготовить коллектор, демонтаж его не требуется. Для этого нужно просто измерить значение сопротивления между корпусом и ламелями.

Сопротивление должно быть в пределах 200-250 кОм. После этого необходимо полностью демонтировать старый проводник, для этого удаляете обмотку. Тщательно защищаете все пазы и корпус якоря. Нагар, заусеницы, обязательно шлифуете при помощи наждачной бумаги. После этого из картона необходимо нарезать прямоугольные отрезки, соответствующие размерам пазов в якоре.

Как перемотать в домашних условиях, этапы выполнения работ

Ремонт начинается с удаления вышедшей из строя старой обмотки. При помощи пассатижей (плоскогубцев, круглогубцев) от старой обмотки освобождаются пазы статора.

Далее выполняется перемотка катушек статора. Она может выполняться на специальном изготовленном шаблоне или непосредственно в пазы сердечника статора. Это зависит от глубины и ширины пространства для укладки провода.

Намотанная катушка устанавливается в статор с обязательным позиционированием начала и конца обмоточного провода, как было описано выше по тексту. Обмотка закрепляется в статоре с выдерживанием всех зазоров (варианты закрепления будут рассмотрены дальше в представленных ниже видео). Статор разогревается в печи примерно до 80°С — 110°С. С помощью кисточки наносится лак или предварительно подготовленная эпоксидная смола с отвердителем

При нанесении важно добиться максимально глубокого проникновения пропитки

Практические советы по перемотке обмоток статора даются в следующих видеороликах.

Перемотка катушек с помощью шаблона

Автор следующего видео восстанавливает статор болгарки модели «Темп» с помощью предметов, которые можно легко найти в любом домашнем хозяйстве. Так базой (шаблоном) для намотки провода был взят баллончик от освежителя воздуха

Важно: диаметр баллончика должен соответствовать диаметру образца из проволоки, сформированного по габаритам пазов статора

Перемотка обмоток непосредственно на сердечнике

В следующем видео подробно описывается технология ремонта статора болгарки. Автор показывает все этапы работ и аргументирует свой выбор перемотки обмотки непосредственно на «железе». В данной модели имеются широкие пазы, и готовую катушку будет сложно плотно в них установить. В качестве направляющего приспособления автор использует пластину, которую подгибает по высоте соответствующей крайней точки укладки обмотки в пазы. Поверхность пластины покрывается изолентой для сохранения от повреждений изоляции провода и фиксируется на сердечнике той же изолентой. Процесс такой перемотки достаточно трудоемкий. При большом количестве витков следует фиксировать свои действия, например, соответствующими записями на бумаге. Это поможет избежать ошибок.

После завершения намотки и снятия направляющей пластины катушка может за счет остаточных напряжений ослабить свою укладку, отдельные витки могут вывалиться из общей массы. В данном случае обвязка с помощью нити из натурального материала (синтетику применять нельзя) позволит сохранить плотность намотки. Плотно уложить катушку в пазы позволяет использование различных клиновых предметов. Однако автор не приветствует их применение, так как это отрицательно влияет на качество пропитки.

Не всегда удается подобрать правильный шаблон

В следующем видео автор предупреждает делающих перемотку своими руками о сложностях с подбором шаблона. Выбрать сразу правильный не всегда удается. Гарантированно качественную перемотку дает значительно более трудоемкий, но надежный способ непосредственно на «железе».

Технология ремонта с подробным описанием пропитки лаком после перемотки

Автор следующего видео описывает все этапы работ: от разборки, определения количества витков, подбору материала проволоки до перемотки с помощью шаблона и пропитки собранного статора лаком. Подробно показан процесс пропитки, который производится обычным лаком для внутренних работ. Лучший вариант, конечно, это применение шеллака, обладающего хорошими изоляционными свойствами. Однако с некоторых времен этот лак стал дефицитным материалом.

Перемотка электродвигателей своими руками

Несмотря на то, что электродвигатели – это очень надежное оборудование, их выход из строя не редкость. Учитывая их немалую стоимость, гораздо выгоднее выполнить ремонт, чем покупать новый агрегат. Некоторые умельцы при помощи несложных приспособлений делают это даже в домашних условиях. Однако стоить отметить, что перемотка электродвигателей требует специальных знаний и навыков. Предлагаем рассмотреть основные операции, которые необходимо проделывать при выполнении этих работ.

Как правило, на каждом предприятии есть специальные службы, выполняющие эти работы. Учитывая, что вес промышленных э/двигателей нередко достигает сотен и даже тысяч килограммов, при их ремонте не обойтись без специального оборудования. Поэтому речь пойдет не о них, а о компактных промышленных и бытовых моделях, ремонт которых можно выполнить своими руками.

Обмоточные данные электродвигателя

Это очень важные параметры, влияющие на рабочие характеристики агрегата. Самый простой способ их получить – обратиться к соответствующим источникам, самый надежный из которых — паспорт изделия. Найти эту информацию можно и по маркировке двигателя с открытых источниках.

Паспортные данные электродвигателя должны включать следующее:

Тип двигателя
Количество фаз
Частота (Гц)
Номинальная мощность (Вт или кВт)
Напряжение питания (В)
Потребляемый ток (А)
Число оборотов (об/мин)
КПД двигателя
Коэффициент мощности cosφ
Степень защиты
Класс изоляции

Ремонт и перемотка электродвигателей своими руками —последовательность действий

Отключение от питающей сети
Демонтаж с места установки
Демонтаж защитного кожуха охлаждающего вентилятора
Демонтаж крыльчатки вентилятора
Разборка электродвигателя
Демонтаж ротора

Демонтаж обмотки
Очистка ротора и статора от грязи, нагара и остатков пропитки
Укладка катушек в пазы
Пропитка обмотки
Сушка электродвигателя
Проверка катушек омметром
Сборка электродвигателя
Пробный запуск

Перемотка статора

В качестве примера – перемотка асинхронного двигателя. Перед началом разборки корпус двигателя обычно протирают влажной ветошью и хорошенько высушивают. Намотка катушечных групп производится либо на специальном станке, либо вручную с использованием шаблонов. После того как катушки уложены в специальные пазы, их необходимо обвязать и соединить в единую цепь. После перемотки электродвигатель необходимо пропитать специальной пропиткой. Для этого корпус нагревают до температуры +40-+50°С и опускают в емкость с пропиточным лаком. После полного высыхания производится замер сопротивления катушек статора (полученные значения должны быть одинаковыми), а так же «прозвонка» катушек и корпуса на предмет пробоя. Затем двигатель собирают и производят пробный пуск.

Перемотка якоря

Процесс перемотки коллекторных двигателей почти не отличается от статорных за исключением некоторых нюансов. Как правило, в них чаще всего проблемы возникают в обмотке ротора. Соответственно, на перемотку чаще всего отправляют якорь. Кроме того, сам якорь после перемотки необходимо отбалансировать. Для этого понадобятся специальные станки и приспособления.

Ремонт и перемотка электродвигателей – достаточно непростой и трудоемкий процесс. Возможно ли делать перемотку электродвигателей в домашних условиях? Возможно, но для этого необходима соответствующая квалификация и оборудованная всем необходимым мастерская. Выполнять такую работу «на коленке» — пустая трата времени.

Оригинал статьи размещен на нашем сайте cable.ru .

Если этот материал был для Вас полезным, поделитесь

А для того, чтобы не пропустить выход новых статей, ставьте «лайк»

Источник

Схемы намоток электродвигателей. проведение перемотки статора шлифовальной машины

Проверка и включение

Устройство болгарки

В каких случаях можно спасти якорь и восстановить его своими руками

Как перемотать якорь — пошаговая инструкция

Как почистить

Схема подключения однофазного двигателя с пусковой обмоткой

Как определить рабочую и пусковую обмотки у однофазного двигателя

Сфера применения

Оборудование тока

Ремонт: Устранение пробоя изоляции

Пайка пластин коллектора

Перемотка электродвигателей своими руками

Перемотка статора

Подготовка статора

В каких случаях можно спасти якорь и восстановить его своими руками

Как перемотать якорь — пошаговая инструкция

Как произвести обмотку

Особенности

Как перемотать в домашних условиях, этапы выполнения работ

Перемотка катушек с помощью шаблона

Перемотка обмоток непосредственно на сердечнике

Не всегда удается подобрать правильный шаблон

Технология ремонта с подробным описанием пропитки лаком после перемотки

Перемотка электродвигателей своими руками

Перемотка статора

Перемотка якоря

Похожие записи:
