Снегоуборочная лопата на Ниву своими руками

Содержание

Покраска отвала

Отвал восстановлен часа за три, и покрашен частично. В этом году снега больше не ждем, поэтому обратно на машину ставить не стали.

Размеры отвала на Ниву для уборки снега

Размеры отвала снял по факту, возможно кому то пригодятся, ширина отвала 2 метра, с учетом того что он ставится к машине под углом, что бы отгребать снег на право, если же будите делать прямой, что бы толкать снег просто вперед (например выталкивать из двора), то делайте по ширине Нивы

Вид отвала с размерами сбоку, он откидывает снег с дороги направо

Вид, если смотреть справа от машины, ближняя изогнутая трубка, размером 60 см, стала такой в результате поломки, ее так изогнуло, гнуть ее специально не нужно.

Ту размеры даны по ходу движения, по прямой.

Такие размеры отвала получились у меня, я ни делал ни каких чертежей перед изготовлением отвала, просто делал все на глаз, а потом просто обмерял, возможно кому то эти размеры помогут представить примерно что должен представлять отвал для Нивы собранный своими руками.

Как самостоятельно сделать отвал

Чтобы самостоятельно создать фронтальный отвал для уборки снега, вам потребуются:

  • стальная бочка (200 литров);
  • стальной уголок с размером полки 10–15 миллиметров;
  • стальной уголок или квадрат размером 30 миллиметром;
  • уголок или квадрат с сечением 50 миллиметров;
  • 2 любых шарнира для ломающейся рамы;
  • 3 небольших двухсторонних гидроцилиндра;
  • 2–3 любых шарнира (можно использовать гаражные петли, просверлив в них отверстия и вставив масленки);
  • штуцера;
  • шланги;
  • пульт управления и (если нужно) гидронасос;
  • транспортерная лента толщиной 20 миллиметров;
  • болты и гайки разных размеров;
  • заклепочник и заклепки.


Поставьте бочку и измерьте длину ее окружности. Поделите полученное значение на 3, это будет высота отвала.

Разметьте бочку тремя вертикальными линиями на одинаковом расстоянии.

Разрежьте бочку на три равные части.

Затем отрежьте от каждого элемента крышку с двух сторон и пассатижами загните все края на расстоянии 3–5 мм, чтобы сделать их безопасными.

Из уголка 10–15 миллиметров сделайте усилители, по форме соответствующие обрезкам бочки. Для этого прорезайте одну из сторон уголка с шагом 1 сантиметр

Прорезанный уголок осторожно изгибайте так, чтобы он принял форму бочки. Затем заваривайте прорезы

Усилители располагайте так:

  • 2 по краям;
  • остальные на расстоянии 20–25 сантиметров друг от друга.

Усилители соединяйте с обрезками бочки заклепками, шаг между заклепками 3–5 сантиметров. Вырежьте из транспортерной ленты кусок шириной 5 сантиметров и с помощью болтов прикрепите его к нижней части отвала.

Не используйте заклепки, потому что они не смогут эффективно удерживать ленту.

На расстоянии 5 сантиметров от низа отвала приварите вдоль всей конструкции квадрат или уголок размером 50 мм и отрежьте еще один такой же уголок. Это будет поворотный шарнир, меняющий угол наклона отвала.


Установите между ними шарниры.

Если вы используете дверные петли с масленками, то ставьте их так, чтобы их нужно было тянуть в разные стороны для разъединения.

Приварите такой же уголок или квадрат сверху.

Затем к нему же приварите удлинитель – кусок такого же уголка длиной 30–40 сантиметров, установленный перпендикулярно.

Приварите раскосины, которые укрепят удлинитель. Затем установите между нижним и верхним (расположенным после шарниров) уголком гидроцилиндр. Он будет регулировать наклон устройства.

Сделайте систему подъема и поворота устройства в разные стороны с помощью:

  • поворотных шарниров;
  • уголков разных размеров;
  • гидроцилиндров.

Прикрепите всю конструкцию к раме автомобиля. Не крепите отвал к бамперу, сильная нагрузка оторвет его и повредит ваше творение.

Подключите к гидроцилиндрам:

  • штуцеры;
  • шланги.

Затем проложите шланги в кабину и установите там пульт управления.

Его можно снять с любой списанной техники, оснащенной различными гидравлическими устройствами.

Подключите гидравлику к гидронасосу грузовика или подключите к валу отбора мощности отдельный гидронасос.

Убедитесь, что:

  • вся самодельная конструкция собрана правильно;
  • нигде ничего не перепутано и не болтается.

Проверьте состояние всей гидравлической системы сначала в выключенном состоянии, затем при:

  • заведенном моторе;
  • подключенном гидронасосе.

Если нигде нет течи, проверяйте работу пульта управления.

Убедившись, что все правильно работает, проверьте снегоуборочный агрегат в реальных условиях, очистив от снега какой-то участок.

Отвал своими руками чертежи

Рис. 1

. Поперечина 1 — труба, 2 — ось (2 шт.), 3,4 — шайба (4 шт.), 5 — гайка-шестигранник (2 шт.)

Рис. 2

. Упорные реактивные штанги 1,2 — горизонтальная и вертикальная трубы, 3 — шайба (5 шт.), 4 — втулка (2 шт.), 5,6 — пластины крепления к отвалу (толщина 6 мм).

Рис. 2 а

. Горизонтальная труба

Третий элемент

— две упорные реактивные штанги(рис. 2) . Диаметр горизонтальной трубы(рис. 2 а) такой же, как и у поперечины. Размеры втулок, шайб левой и правой штанг — одинаковы. Втулку и шайбу привариваем к горизонтальной трубе на оси поперечены с соблюдением осевого посадочного размера шайб. Противоположный конец трубы срезаем под углом 30 град, и привариваем к торцу опорную пластину крепления 5 к отвалу. В центре просверливаем отверстие d 10-12 мм под болт М8. Желательно, чтобы отверстие было направлено к наружной кромке отвала для удобства сьемки и установки. Нижний конецвертикальной трубы привариваем к горизонтальной. К верхнему концу, срезанному под углом 45 град., привариваем пластину крепления 6 к отвалу с двумя отверстиями d 8 мм. При фиксации штанги с короткой горизонтальной трубой на правую ось поперечины дополнительно устанавливаем еще одну шайбу 3. Закручиваем до упора гайку (ключ на 36) и шплинтуем ее. Длинную штангу аналогичным образом крепим с левой стороны поперечины.

Четвертый элемент

— отвал(рис. 3) . Выполнен из стального листа. Имеет изгиб внутрь на глубину 100 мм. С левой стороны по торцу привариваем усилитель (из той же стали), с внутренней — два усилителя из квадратного профиля 30×30 мм.

В нижней части сверлим отверстия для крепления транспортной резиновой ленты (амортизатор) с помощью болтов и шайб. Выступы ленты за пределы отвала составляют 50 мм.

Рис. 3

. Отвал 1 — стальной лист 2000x800x4 мм, 2 — боковой усилитель, 3 — внутренние усилители, 4 — транспортная лента (толщина 6 мм), 5 — отверстия для болтов (9 шт.)

Пятый элемент

— подъемно-спусковое устройство(рис. 4) . Используем б/у домкрат, например, от ВАЗ-2108 (09). Удаляем нижнюю пятку и верхнюю резиновую подушку. Вверху привариваем нижнюю разъемную головку шатуна двигателя ГАЗ-24.

В этой статье я хочу поделиться очередной самоделкой, речь пойдет об отвале на Ниву для уборки снега с придомовой территории и расчистки дорог на даче, а точнее в строящемся коттеджном поселке.

Нива покупалась на дачу вместо квадроцикла (по грибы по ягоды и за вениками в лес), сравнив цены на подержанные квадрики и на старенькие Нивы, с учетом того что квадрик это не всепогодный транспорт и его цена в два раза превышает стоимость подержанной Нивы, не говоря уже о стоимости запчастей. В общем все плюсы у Нивы.

Подробного процесса изготовления самодельного отвала в фотографиях нет, так как варил я его зимой по вечерам, и фотографии не получались, поэтому выложу то что уже есть, с размерами самого отвала в конце статьи.

Отвал своими руками чертежи

Рис. 1. Поперечина1 — труба, 2 — ось (2 шт.), 3,4 — шайба (4 шт.), 5 — гайка-шестигранник (2 шт.)

Рис. 2. Упорные реактивные штанги1,2 — горизонтальная и вертикальная трубы, 3 — шайба (5 шт.), 4 — втулка (2 шт.), 5,6 — пластины крепления к отвалу (толщина 6 мм).

Рис. 2 а. Горизонтальная труба

Третий элемент — две упорные реактивные штанги (рис. 2). Диаметр горизонтальной трубы (рис. 2 а) такой же, как и у поперечины. Размеры втулок, шайб левой и правой штанг — одинаковы. Втулку и шайбу привариваем к горизонтальной трубе на оси поперечены с соблюдением осевого посадочного размера шайб. Противоположный конец трубы срезаем под углом 30 град, и привариваем к торцу опорную пластину крепления 5 к отвалу. В центре просверливаем отверстие d 10-12 мм под болт М8. Желательно, чтобы отверстие было направлено к наружной кромке отвала для удобства сьемки и установки. Нижний конецвертикальной трубы привариваем к горизонтальной. К верхнему концу, срезанному под углом 45 град., привариваем пластину крепления 6 к отвалу с двумя отверстиями d 8 мм. При фиксации штанги с короткой горизонтальной трубой на правую ось поперечины дополнительно устанавливаем еще одну шайбу 3. Закручиваем до упора гайку (ключ на 36) и шплинтуем ее. Длинную штангу аналогичным образом крепим с левой стороны поперечины.

Четвертый элемент — отвал (рис. 3).Выполнен из стального листа. Имеет изгиб внутрь на глубину 100 мм. С левой стороны по торцу привариваем усилитель (из той же стали), с внутренней — два усилителя из квадратного профиля 30×30 мм.

В нижней части сверлим отверстия для крепления транспортной резиновой ленты (амортизатор) с помощью болтов и шайб. Выступы ленты за пределы отвала составляют 50 мм.

Рис. 3. Отвал1 — стальной лист 2000x800x4 мм, 2 — боковой усилитель, 3 — внутренние усилители, 4 — транспортная лента (толщина 6 мм), 5 — отверстия для болтов (9 шт.)

Пятый элемент — подъемно-спусковое устройство (рис. 4).Используем б/у домкрат, например, от ВАЗ-2108 (09). Удаляем нижнюю пятку и верхнюю резиновую подушку. Вверху привариваем нижнюю разъемную головку шатуна двигателя ГАЗ-24.

Ручная уборка снега на большом участке при современном уровне техники становится редким явлением.

Действительно, зачем тратить долгие часы и силы на очистку от сугробов своей усадьбы, двора или улицы, когда в гараже стоит мощный внедорожник, квадроцикл или мотоблок?

Отвал для снега, который легко навешивается на данные виды техники, существенно ускоряет и облегчает процесс уборки.

Кроме десятков готовых конструкций, которые можно купить на рынке навесного оборудования, такой «грейдер» можно изготовить и своими руками с минимальными затратами материалов.

Все снегоуборочные отвалы в зависимости от вида техники, с которыми они агрегатируются, делятся на несколько групп. Рассмотрим подробнее эти устройства для того, чтобы лучше понять особенности конструкции и грамотно оценить их рабочие и ценовые параметры.

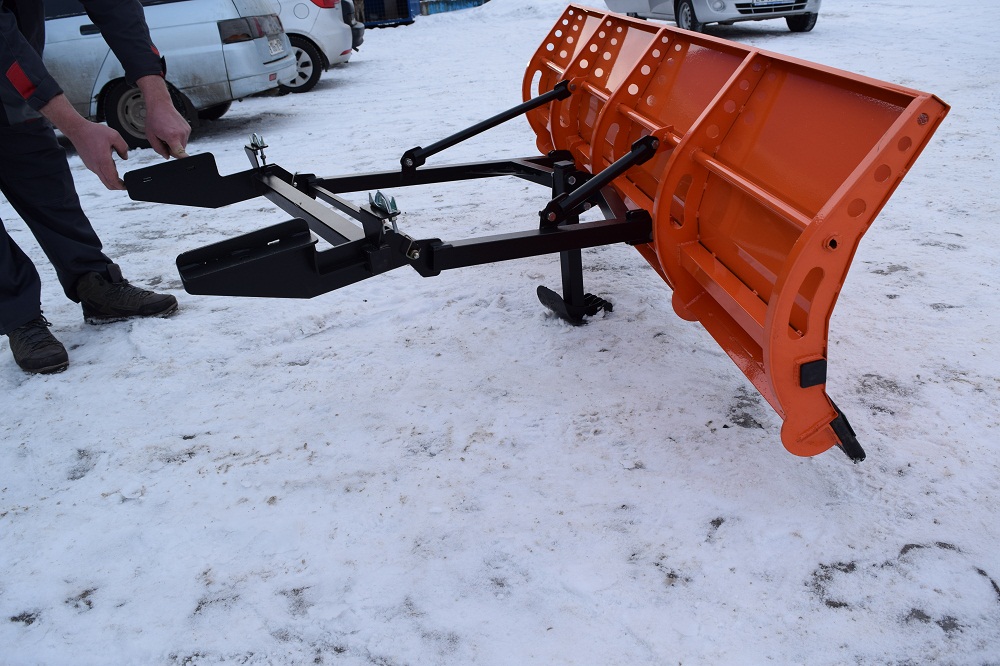

Отвал для внедорожника

Если вы являетесь владельцем внедорожника, то нет необходимости покупать самоходный снегоуборщик для поддержания участка в идеальном порядке. На отечественную «Ниву», «УАЗ» или полноприводную иномарку устройства для отвальной снегоочистки устанавливаются без особых проблем и силами одного человека.

Источник фото уникар.рф

Особенно удобно то, что они имеют разборную конструкцию, поэтому легко демонтируются и размещаются в багажном отделении автомобиля.

Отвал для чистки снега управляется прямо из кабины внедорожника при помощи специальной электролебедки, которая поставляется в комплекте с ним. Угол поворота лопаты выставляется в трех разных положениях, что позволяет точно настроить ее под уборку снега разной толщины и плотности.

Цены на простые снегоуборочные отвалы для внедорожников находятся в диапазоне от 25 до 35 тысяч рублей. Ширина лопаты у них составляет от 1,25 до 1,8 метра. Импортные агрегаты, предназначенные для мощных джипов рамной конструкции, существенно дороже (от 60 000 до 250 000 руб.)

Это интересно: Как делать ремонт генератора уаз и схема подключения реле — разбираем главное

Отвалы для квадроциклов

Высокая маневренность, соединенная с большим тяговым усилием и мощными грунтозацепами делают обычный квадроцикл отличной базой для установки снегоуборочной лопаты.

Источник фото уникар.рф

Процесс подбора отвала включает четыре этапа. Сначала нужно определиться с установочным комплектом – конструкцией, которая крепится к раме и зависит от модели квадроцикла. Затем выбирают подрамник, после чего остается подобрать под него подходящий отвал и механизм его подъема.

Различают два вида установочных комплектов – фронтальные и центральные. Первые рассчитаны на соединение с фронтальной базой квадроцикла и предназначены для машин с небольшим дорожным просветом. Преимуществом второго вида является повышение жесткости рамы тягача и улучшение стабильности его хода при уборке снега.

Фронтальный установочный комплект

Центральный установочный комплект

Крепление отвала спроектировано таким образом, что не уменьшает дорожный просвет и не снижает проходимость машины.

Ширина снегоуборочной лопаты для квадроцикла зависит от мощности двигателя, веса машины и находится в диапазоне от 125 до 150 см.

Недорогие снегоуборочные лопаты, не имеющие подъемного механизма, оборудуются «лыжами» — специальным устройством для скольжения, которое выдерживает безопасный зазор между ножом лопаты и поверхностью покрытия.

Наиболее качественные, но при этом и самые дорогие системы отвалов для монтажа на квадроциклы выпускает американская фирма Warn. Набор, состоящий из прямой лопаты, установочного комплекта и фронтальной базы вместе с подъемным и поворотным механизмами обойдется покупателю в 59 000 рублей. Для сравнения цены на аналогичное оборудование российской компании Atvstar, но не оснащенное приводом для лопаты, находятся в диапазоне от 15 до 20 тыс. рублей.

Эффективно работать квадроциклом с навесной лопатой можно только по рыхлому снегу высотой не более 50 см и не слежавшемуся в плотные пласты.

Как сделать отвал на Ниву Шевроле

Под головку винта лучше подложить широкую шайбу, иначе есть риск, что она вдавится в полку. Вот итоговый результат укрепления задней полки.

Вроде сверху выглядит нормально. А снизу не. Возможно стоило подумать о том, чтобы винты располагались симметрично.

Как сделать отвал на шевроле ниву своими руками

Ну да ладно. Торчащие снизу полки части швеллера рвать вещи не будут потому, что там все сделано с закруглениями. А это так, хулиганство на последок.

Что бывает, если вместо сверла в дрель вставить деревянный чопик для мебели. Вот еще интересное решение.

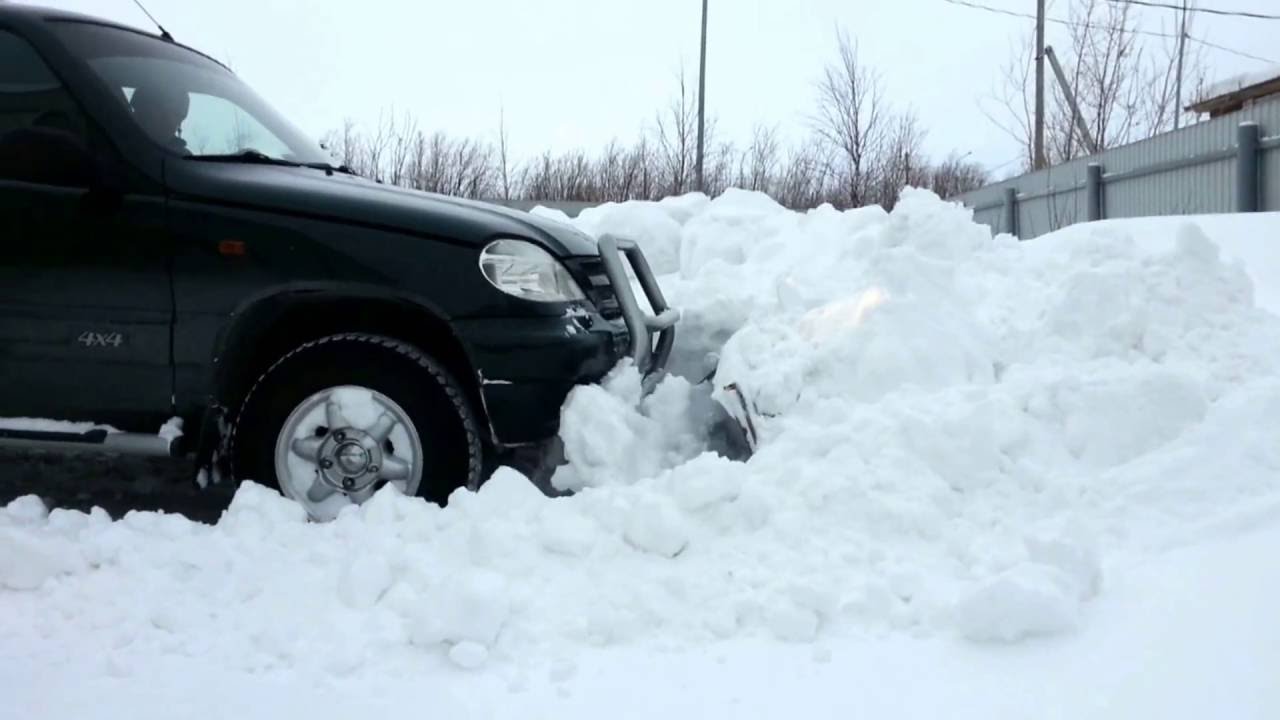

Снегоуборочный отвал на ВАЗ-2123 Chevrolet Niva

Как сделать отвал на ниву Шевроле своими руками описание изготовление лопаты с размером и крепление ее к автомашине. В этой статье я хочу поделиться очередной самоделкой, речь пойдет об отвале на Ниву для уборки снега с придомовой территории и расчистки дорог Александр NextUaz Автор топика: Снизу резиновая полоса, армированная пилил лобзиком.

Ширина отвала 2м, высоту сейчас не помню ну что то около 70см. Креплению к машине — приварился к усилителя которые дополнительно стоят на люксовых комплектациях, по моим расчетам и понятиям должно выдержать.

Была идея сделать новые усилители из профиля 50х50 а заводские не трогать убрать в гараж но что то просто лень стало да и время уже много ушло на изготовление. Да чуть не забыл — очень долго провозился с дурной головы с распорными втулками между сайлентблоками которые вварил в профиль. При поиски втулки в руки попалась какая то старая форсунка с камаза, стенки толстые, диаметр меньше нужного на какой то 1мм — подумал ерунда, ошибался, четыре сверла сжег на сверлильном станке это не считая заточки.

К моменту завершения строительства отвала для Нивы, на дороге было не очень много снега, поэтому суровых испытаний сварных узлов отвал на шевроле ниву своими руками не получилось, но в дальнейшем погода нас порадовала, и снег валил каждую неделю. Отвал показал себя отлично, отвал на шевроле ниву своими руками не доработкой было, это возможность его поднимать в походное положение, если Нива забуксует с этим чудом при чистке дороге, случайно съехав в кювет, то выехать достаточно сложно, нужно поднимать отвал, что бы ни чего не мешало.

Первый вариант крепления для подъема отвала По этому наспех была сделана доработка самой нивы, снят стоковый бампер все равно силовые буду делатьи на его место воткнуто вот такая приспособа. Она позволяет подвешивать отвал в походное положение, правда пока в ручную приходится поднимать, но это требуется только для того что бы проехать непроезжаемое. К сожалению фотографии с поднятой лопатой почему то. Видео работы отвала Ну и видео работы с отвал на шевроле ниву своими руками, как видно отвал гребет достаточно много снега, и ограничивается лишь проходимостью Нивы, пока что шины стоят обычные, шоссейная шипованная резина, на ней Нива не очень проходима, но этого достаточно для уборки снега с дороги.

Стоят ватные галогенки, как светят есть отдельная темаони светят поверх отвала на дорогу, одна поближе, вторая подальше.

Как нельзя делать Теперь о том, почему отвал пришлось ремонтировать, этот нюанс стоит учитывать абсолютно всем кто хочет сделать отвал на Ниву своими руками, дело в том что при коротких тягах отвала к Ниве, вы рискуете получить вот такой конфуз С машиной все нормально, немного помял юбку. Разгон был на третьей передаче. Получилось так потому что, тяга которая покороче правая после не отвал на шевроле ниву своими руками ремонта в этот же день была немного укорочена.

Отвал успешно служил верой и правдой несколько месяцев, потом при ударе обломили эту левую тягу, и приварили буквально сантиметров на 5 ближе к машине, в итоге короткое плечо, и как следствие, отвал ушел под машину.

На фото сверху это минимальное плечо, его размер 60 см, но лучше сделать побольше, что бы быть уверенным что отвал не вывернет вниз, под машину, при сильном ударе.

Покраска отвала Отвал восстановлен часа за три, и покрашен частично. В этом году снега больше не ждем, поэтому обратно на машину ставить не стали.

Размеры отвала на Ниву для уборки снега Размеры отвала отвал на шевроле ниву своими руками по факту, возможно кому то пригодятся, ширина отвала 2 метра, с учетом того что он ставится к машине под углом, что бы отгребать снег на право, если же будите делать прямой, что бы толкать снег просто вперед например выталкивать из дворато делайте по ширине Нивы Вид отвала с размерами сбоку, он откидывает снег с дороги направо Вид, если смотреть справа от машины, ближняя изогнутая трубка, размером 60 см, стала такой в результате поломки, ее так изогнуло, гнуть ее специально не .

Первая примерка на машину

Подгоняем отвал непосредственно на ниве, тут еще нет укосин (нашел несколько фоток процесса изготовления), но крепления уже на месте. Еще нужно выдержать параллельность отвала, относительно капота, что бы лопата не стала на перекос.

Отвал должен быть в одном горизонте с Нивой, в общем его должны быть на одном уровне с колесами (как то так)

Теперь крепление отвала к Ниве в штатные проушины, их только нужно немного доработать, а точнее просверлить отверстие под болты, который будет держать всю конструкцию через сайлентблок, который стоит в реактивной тяге. Синяя стрелка обозначает отверстие. Я их для этого снимал, по случаю покрасил из балона.

Проушины Нивы, изначально изначально выглядят вот так, и крепятся на один болт, см фото (не мое), кто то меняет их на швелер, что бы закрепить отвал на нем, я просто приварил еще одно ухо, место сварки показано синими стрелками, красными линиями квадрат металла (на фото выше его видно), затем просверлил в них сквозное отверстие, что бы вставить болт.

Список источников

  • SpecMahina.ru
  • o-ladagranta.ru
  • yastalamamoy.ru

Самодельный отвал на НИВУ, с самодельной лебедкой собранный БАТЕЙ.

Что такое машина для снего задержания | Автор топика: Лидия

Зинаида Не машина а система снегозадержания! Система устанавливается на кровле Егор что бы снег не упал массой и как следствие не покалечил не кого!

Степан …машины бывают для снегометания

Петр Это значит машина снеги может задерживать

Олеся А типа трактор с отвалом, который по краям поля сгребаемый снег формирует в высокий валик, что бы переметов на трассу не было и снега больше на полях осталось. То сносит весь в овраги, заносы на трассах получаются

Евгений Такие механизмы Алина применяются в сельском хозяйстве для снегозадержания на полях, в целях увеличения количества влаги в весенний период в почве для последующего лучшего роста посевов Дмитрий.

Григорий в сельском хозяйстве используются такназываемые СНЕГОПАХи—это агрегаты, которые прицепляются к обычному трактору. При помощи таких машин производится «вспашка» снега на полях, в результате чего образуются довольно массивные гребни, которые задерживают снег.При сильном ветре снег может быть полностью унесён с поля и весной, земля останется без влаги именно в тот момент, когда она особенно нужна. Кроме того без снежного покрова могут помёрзнуть озимые культуры, посаженные ещё осенью. Процесс вспашки снега называется СНЕГОЗАДЕРЖАНИЕМ

Кристина это машины, которые валяются в кюветах вдоль дорог

самодельный отвал на Ниву — YouTube

самодельный отвал на Ниву … НИВА чистит улицу от снега часть вторая — Duration: 12:07. … УАЗ отвал своими руками — Duration: 4:09.

Заводские решения для отвалов

В случае, если сложно или не получается изготовить снегоуборочной отвал своими руками можно воспользоваться решениями, представленными отечественными производителями. В данном случае Вы получаете возможность исследовать уже проверенные варианты и учесть возможные ошибки при разработке схем и чертежей кустарного отвала.

На что необходимо обратить внимание:

  • Габариты снегоуборочного отвала. Как правило, расстояние внешнего расположения колес автомобиля составляет около 1,8 метров, соответственно ширина рабочей поверхности отвала составляет не менее 1,9 метров. Но, для лучшего и эффективного использования рекомендуется использовать ширину до 2,1 метра;
  • Механизм регулировки поворотов. Рекомендуется использование дополнительного усиления, так как, в нынешних моделях предусмотрено фиксацию по центру или за счет специальных тяг;
  • Система крепления узлов. Необходимо предусмотреть возможность управления лопатой как из салона, так и вручную, а также дополнительную защиту для тяг рулевой колонки;
  • Механизм управления лопатой. В данном случае было бы желательно предусмотреть возможность размещения лебедки, а также ее управление вручную или электрическим способом;
  • Амортизация снегоуборочного отвала. Требуется учитывать возможность столкновений с твердыми поверхностями и предусмотреть дополнительные пружины.

Также, не стоит забывать, что при разработке проектной документации перед Вами возникнет проблема технического характера. То есть, для вышесказанного требуется соответственное образование и навыки. Также, немаловажным будет принятое Вами решение про изготовление отвала по уже найденным готовым схемам, но с учетом особенностей Вашей машины, или самостоятельная проектировка будущего снегоуборочного отвала, также с учетом особенностей автомобиля.

Подытожить вышесказанное можно следующими основными пунктами:

  • специфические знания в определенной области, а также необходимые технические навыки требуются для проектирования и изготовления отвала для уборки снега;
  • мастерская или гараж, в котором будет проводится работа по изготовлению отвала, должна быть оборудована соответствующим инструментом и необходимыми деталями;
  • монтаж и использование отвала для уборки снега подразумевает вмешательство в строение автомобиля, и соответственно повлияет на его технические характеристики, что требует узаконивания деятельности такого рода.

Изготовление отвала для Нивы

Приспособление состоит из 5-ти основных элементов. Первый

— «кенгурятник» заводского исполнения, единственная покупная деталь. Устанавливаем его на «нос» легковушки. В принципе, можно сварить и свой, если найти трубы нужного сечения.Второй элемент — поперечина с крепежными осями(рис. 1) .

Сборка поперечины. В трубу (СТ-3;5) молотком запрессовываем оси на длину 100 мм. На оси, вплотную к трубе, надеваем с обеих сторон шайбы, которые затем к ней привариваем. Оси должны иметь отверстия 6 2,5 мм для шплинтовки гаек после их установки.

Готовую поперечину привариваем к «кенгурятнику», дополнительно усилив 4-мя уголками 30×30 мм длиной 40 мм.

Для изготовления отвала для Нивы мне понадобилось:

  1. Бочка 200 литровая — 1,2 шт
  2. Профильная труба 20х40 мм — около 6 пог.м.
  3. Трубка круглая 20 мм (но можно и профильную трубу 20х40 мм) — 2-3 метра
  4. Профильная труба 40х40 мм — 6 пог.м.
  5. Кровельные саморезы
  6. Саморезы по металлу (клопы)
  7. Реактивная тяга от копейки или от любой другой машины — 1 шт
  8. Рессора (я взял от ГАЗЕЛи) — 2 листа
  9. Транспортерная лента

Чтобы получить поверхность отвала, я отпилил у 200 литровой бочки крышку и дно, получился цилиндр, его я распилил вдоль, ровно пополам, получил 1/2 бочки — 2 штуки (на фото), их пришлось немного разогнуть что бы они легли на каркас отвала, примерив отвал к ниве, решил что ширины его не хватает, так как он ставится под углом к машине, что бы отбрасывать снег в сторону, добавил еще один от такой же бочки.

Распил бочки делался первым, для того что бы определить высоту каркаса отвала, она вытекает из длинны распиленных кусков бочки, конечно можно ее высчитать, измерив диаметр бочки. В общем определил длину вот этих ребер отвала (на фото №№1,2,3,4). Для того что бы придать отвалу закругленность, подпилил эти заготовки толстым кругом болгарки (на фото запилы указал синими стрелками), согнув как нужно, заварил их.

Процесс сварки отвала

На этой фотографии отвал еще короткий, не добавлена еще одна секция, ее я приварил позже.

Фото кликабельно (нажмите что бы увеличить)

Следующим шагом приварил рессоры (смотри фото ниже), в расчете на то, что они будут частично гасить удары отвала о твердые куски, камни и наледи, что бы не разбивать лонжероны на Ниве, для этого у нас еще будут реактивные тяги (о них позже). Зелеными галочками отметил где рессора приварена к отвалу, каждая из них крепится к рамке отвала только в двух местах.

Сверху, на отвал, рессоры 1 и 2, приварены через петлю на фото, элемент 3, это ухо от той же рессоры, понадобилось для того, что бы увеличить расстояние рессор от самого отвала, так как они легли слишком близко к нему.

Далее к рессорам была приварена профильная труба (1) 40х40 мм, в местах (2) и (3), к ней уже я приварил такие же трубки (4) и (5), по сути это тяги идущие к проушинам нивы, на этом фото, на левой трубе видно еще и обычную (круглую трубу), это результат ремонта отвала, о котором чуть позже.

Добавил дополнительную тягу/укосину/рейку (1), что бы зафиксировать предварительно примерное положение этих тяг к самой машине (Ниве). Стрелками показал дополнительные укосины, но их не стоит делать пока не будет все точно подогнано непосредственно на Ниве
