Изготовление печи-каменки для бани из металлической трубы
Процедура изготовления печи из металлической трубы выглядит так:
- Режем трубу на две части: одна из них длиной 0,9 м, другая — 0,7 м.
- На расстоянии 7-10 см от нижнего конца длинного отрезка трубы вырезаем прямоугольное отверстие для поддувала 20х5 см. Работаем аккуратно, т.к. вырезанный из трубы кусок в дальнейшем будет использоваться для изготовления дверцы. Аналогичным образом вырезаем окно для печной топки, материал для будущей дверцы не выбрасываем.
- Затем привариваем к нашей трубе ушки и петли, а на дверцы — защелки. Теперь можно навесить дверки поддувала и топливной камеры.
- Из листа металла вырезаем круг D=0,7м, в его центре — отверстие, соответствующее размерам колосниковой решетки. Если ее купить не удалось, можно решетку изготовить самостоятельно из стального прута. Подготовленный круг нужно приварить в трубе немного выше поддувала. Изготовление топки завершено.
- В боковой части печки вырезаем окошко для увлажнения горячих камней и устанавливаем для него дверцу.
- Изготавливаем площадку для расположения камней. Для этого подойдут металлические пруты. Размеры ячеек принимаем с учетом величины камней, взятых для засыпки в бункер каменки.
- После укладки камней вырезаем из листа металла еще один круг того же диаметра. В нем выполняется отверстие под дымоход с расположением возле дальней стенки печи. Привариваем дымоход и круг с отверстием под него наверх бункера.
- Готовим бак для воды. Для этого отрезок трубы 0,7 м привариваем к печке.
- В водяном баке делаем отверстие под кран.
- Вырезаем из листа еще один такой же круг и разрезаем его так, чтобы получились две части разной величины. В большей части выполняется отверстие под дымоход. Накрываем этим элементом всю конструкцию, пропуская через отверстие дымоход, и обвариваем его по отверстию.
- Меньшая часть круга будет служить крышкой люка для заливки воды. Поэтому крепится эта часть к печке с помощью петель.
От габаритов парилки зависят размеры печи из металла для бани. Такая печь сможет хорошо прогреть помещение объемом 20-25 м3.
Декоративная отделка
Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.
Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.
Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.
Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.
Технология изготовления вертикальной печи из трубы
Для печной конструкции такого типа достаточно подготовить обрез трубы длиной 900 мм и диаметром 500 мм.
Последовательность сборки конструкции выполняется поэтапно:
Нижний край трубы тщательно зачищают – он будет являться основанием печи. Далее в трубе проделывают входное окно для поддувальной камеры, которое будет использоваться для удаления золы. Над поддувальным отсеком фиксируют металлическое днище топливной камеры, которое полностью соответствует размеру трубы. В центральной части заготовки проделывают вход для колосника и наваривают металлические пруты. В корпусе проделывают прямоугольник для топки, которая будет расположена над колосником. К окошку приваривают дверные петли, на которые фиксируют защитную дверку. Над топочным отделением обустраивают отсекатель прямоугольной формы, имеющий срезанные углы, за которые его приваривают к трубному основанию
По краям каменки наваривают ограничительные планки для монтажа водяного бака. Корпус готового устройства тщательно зачищают и покрывают термостойким составом.
Сборка самодельной банной печки доступна и проста, но требует некоторых знаний и навыков работы со сварочным оборудованием.
Печь для бани из трубы или старого баллона
Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.
Печь для бани из трубы
- Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
- На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
- Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
- После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.
-
Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.
-
Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.
-
Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.
-
Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.
- Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.
-
Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.
Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!
Достоинства и недостатки металлических конструкций
Можно выделить основные положительные характеристики, которыми наделена металлическая печь для бани:
- Быстрый нагрев корпуса – к основным процедурам можно приступать уже через 2-3 часа после начала прогрева печи.
- Эргономичный корпус – компактные габариты позволяют устанавливать печь даже в маленьких помещениях.
- Отсутствие фундамента – оборудование не требует возведения прочного фундамента, достаточно ограничиться облегченным основанием.
- Поддержание постоянного процесса горения – конструкция позволяет поддерживать оптимальный температурный режим на протяжении всего времени проведения оздоровительных процедур.
- Образование мягкого и чистого пара и аккумуляция тепла внутри помещения.
- Доступная стоимость материалов для самостоятельного изготовления конструкции.
- Большой срок эксплуатации готового устройства, который может составить от 6 до 26 лет.
- Надежная эксплуатация, если в процессе сборки и монтажа конструкции были соблюдены основные требования пожарной безопасности.
Наряду с положительными моментами, банная печь из металла обладает существенными недостатками:
- Быстрое остывание металла после завершения процесса горения.
- Не подходит для обогрева больших площадей.
- Требуется обеспечение противопожарной защиты конструкции и прилегающих к ней поверхностей.

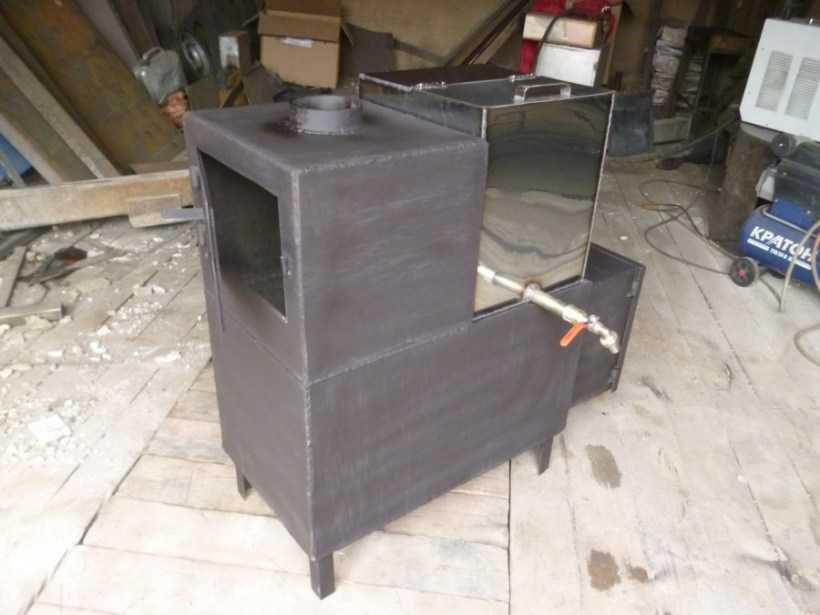

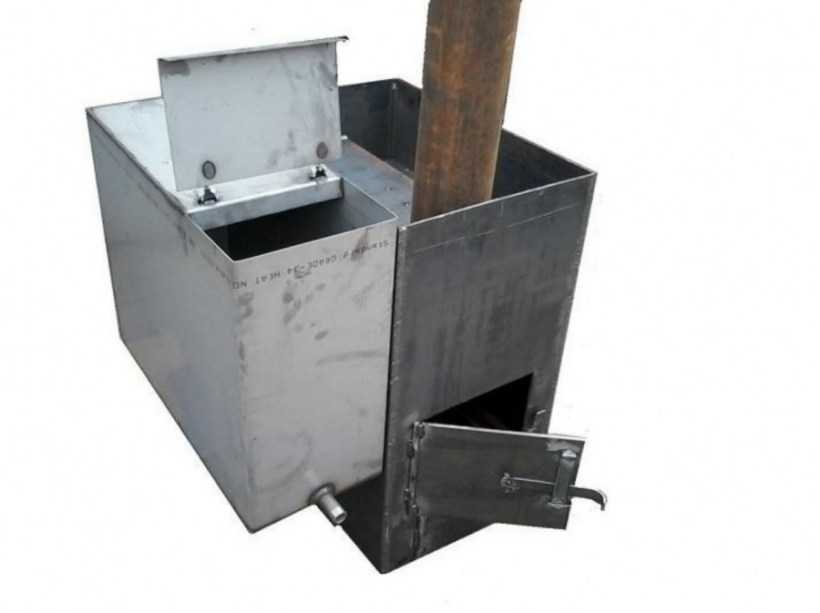

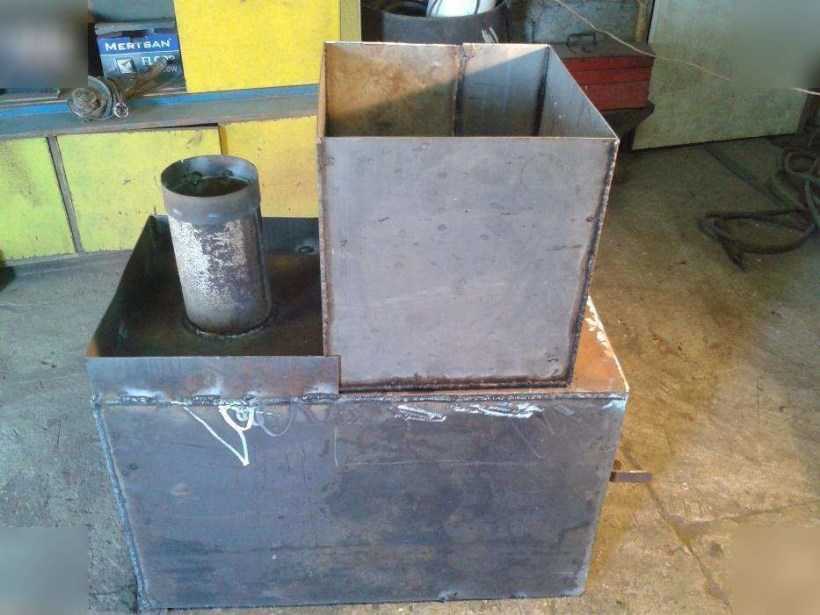

Краткое описание и размеры металлической печки
Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.
- Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
- Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
- Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
- Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.
Как улучшить характеристики металлической печки
Потребительские свойства печки поддаются улучшению двумя способами:
- термообработкой материала;
- усовершенствованием устройства топки.
Подготовка металла
По окончании раскроя материала его подвергают термообработке методом отпуска. Металл заготовок нагревают до темно-красного цвета. Далее их следует медленно охладить. Если в ходе отпуска произошло небольшое коробление заготовок, их рихтуют молотком. Необходимо также проверить размеры и срезать лишнее при необходимости. Такая обработка избавит от коробления готового изделия.
Конструктивные особенности топки
Некоторые эксперты для обеспечения продолжительного горения дров без перегрева печи предлагают исключить из конструкции колосники, а сжигать дрова прямо на металлическом дне топки.
Металлическая печь с колосниковой решеткой
Дополнительно предлагается уплотнить дверку топки асбестовым шнуром, чтобы замедлить приток кислорода.В самой дверке делают задвигающееся заслонкой отверстие (или ряд отверстий). Этой заслонкой и регулируется подача воздуха.
Вычисление мощности в зависимости от объёма парной
Можно найти в литературе или скачать из интернета чертежи банной печи, чтобы изготовить её своими руками. Необходимо не только знать точные габариты помещения для парилки. Читайте здесь — Как сделать барную стойку — лучшие примеры и инструкции как сделать своими руками (фото + видео)
Требуется учитывать также материал, из которого она облицована, наличие окон, проёмов, поверхностей из плитки и кирпича. Нужно измерить их точную площадь.
К измеренной площади таких поверхностей следует прибавлять полтора метра в кубе к общему объёму. Именно этот объём и учитывается при выборе размера.
Необходимо конструировать таким образом, чтобы была возможность производить регулирование температурного режима.
Посмотрите еще здесь!
-
Потолок с подсветкой своими руками: 85 фото лучших вариантов! Виды подсветки: споты и особенности их подключения, светодиодная подсветка, диодная подсветка, «звездное небо»
-
Сборка душевой кабины своими руками: сборка поддона, подготовка и монтаж стенок, монтаж портала. Все этапы сборки с фото
-
Как сделать вентиляцию своими руками — обеспечиваем свежесть в доме, создаем комфорт самостоятельно (фото + видео)
Выбор оптимального размера печи
Первый шаг ‒ рассчитать объем отапливаемого помещения. Поэтому измеряем ширину, длину, высоту парной и перемножаем между собой. Результат нужно поделить на два. Полученная цифра ‒ приблизительное количество киловатт, которое потребуется на обогрев помещения. Но нужно учитывать, что сверху еще будут лежать камни, которые придется нагреть, воду, чтобы мыться. То есть количество киловатт умножаем еще 3. Полученная цифра подойдет для утепленной парной, в которой душевая находится отдельно. Для неутепленной бани это значение умножается еще на 1,5.
Чтобы понять, какой понадобится объем топки, конечную мощность делят на 0,5‒0,6. Результат получают в литрах. Для вычисления линейных размеров объем топки возводят в кубический корень.
В размерах банной печки важно придерживаться следующих пропорций:
- Объем топки к сечению дымоходной трубы должен находиться в соотношении 1 к 10.
- Габариты топки к площади помещения ‒ 1:50, 1:70.
- Глубина топки к общим размерам печи ‒ 1:2, 2:3.
Самыми популярными размерами печей считаются следующие:
- Размер топочной части 55*55 см. Высота печи 90‒143 см. Средняя мощность 16 кВт. Может помещать от 60 до 150 кг лежачих камней. Хватит для обогрева помещения до 22 куб. м в объеме.
- Габариты топки 63*63 см. Высота печки от 98 до 158 см. Получится выполнить загрузку камней на 70‒170 кг. Чтобы нагреть за час парную, хватит объема 35 куб. м. Средняя мощность 28 кВт.
- Большая топка 73*73 см имеет вместительность до 250 кг камней. Как правило, при полной загрузке такой печи хватит жара минимум на 6 часов в помещении объемом до 50 куб. м.
Если с определением габаритов печи возникают трудности, то лучше взять консультацию у опытного печника или найти проекты печей из труб подходящих размеров в интернете.
Виды конструкций
Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

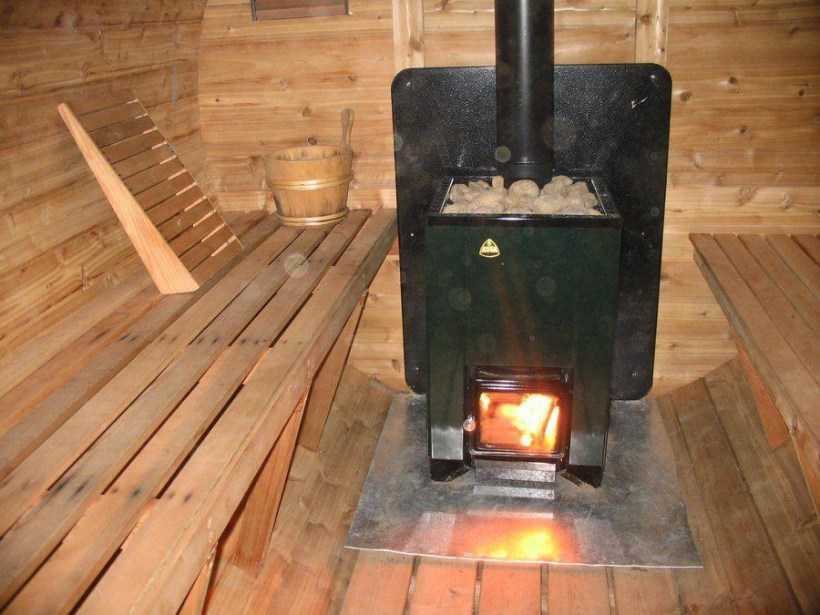

Открытые
Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.
Изделие состоит из трех частей:
- топки;
- отделения под камни;
- емкости с водой.
Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.
Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.
Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.
Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной

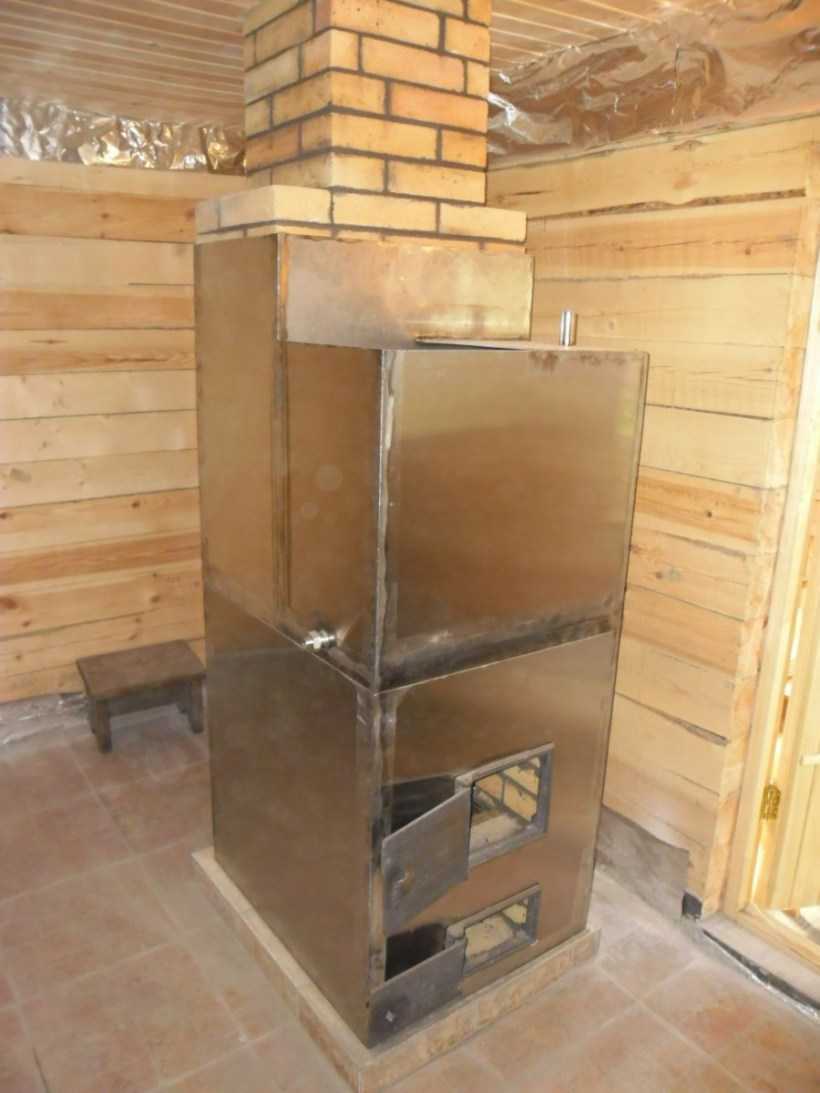

Закрытые (обложенные кирпичом или камнем)
Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.
Закрытые конструкции отлично подходят для больших бань, где есть не только парная, помывочная, предбанник, а еще и комната отдыха.
Один из плюсов – закрытые камни. Поэтому нет риска получить ожог.
В заводских экономичных моделях печь имеет двойной кожух с зазором для воздухообмена между стенками.
Комбинированные
У большинства производителей конструкция состоит из высокого короба с решетками, двойными задвижками (выполняет функцию топливника). Из горловины короба выходит дымоотводная труба. Сюда же в горловину укладываются камни.
Есть в продаже устройства с комбинированными типами топлива:
- газо-дровяные;
- электро-дровяные.
Их не нужно постоянно контролировать. Достаточно просто настроить на требуемую температуру.
По конструкции делятся на 3 типа:
- Моноблочные. С теплообменником, топочной камерой. Газовая горелка несъемного типа, закрытая стальным листом.
- Спаренные. Имеют две отдельные камеры сгорания под дрова и газ.
- Перенастраиваемые. Универсальное устройство. Можно переделывать под каждое топливо.
Первые два типа в перенастройке не нуждаются, поскольку с одного вида топлива можно переходить на другое.
Газ используется магистральный или сжиженный в баллонах.
Электро-дровяная конструкция позволяет успешно отапливать баню от электричества, дровами (на выбор). Причем основным сырьем считаются дрова. Когда они прогорают и снижается температура, автоматически начинает работать электрический нагреватель. По бокам изделия стоят два ТЭНа. Такие печки работают от сети 220 Вт, с трехфазным напряжением 380 В.
Хозяева могут выбрать, каким топливом им обогреть баню. Но такие конструкции в разы дороже простых дровяных печей.

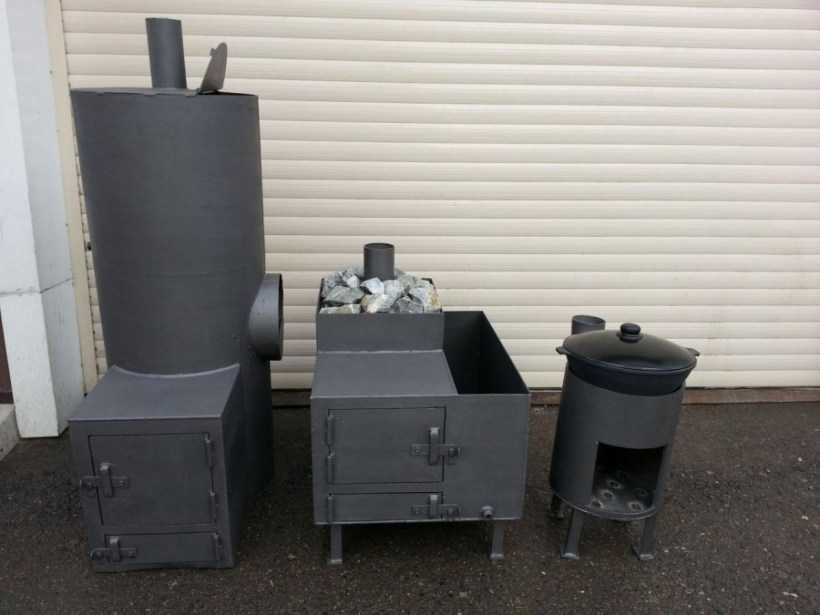

Виды печей, изготавливаемых из труб
Печь для бани из трубы 530 мм (или иного размера) может быть изготовлена:
- в вертикальном исполнении;
- в горизонтальном исполнении.
Вертикальная печь
Вертикальная печь для бани из трубы обладает небольшими размерами, что естественно является ее основным преимуществом. Колосники и каменка располагаются друг над другом, поэтому диаметр печи определяется исключительно диаметром применяемой трубы.
Простейшая вертикальная печь, дополнительно оснащенная баком для нагрева воды

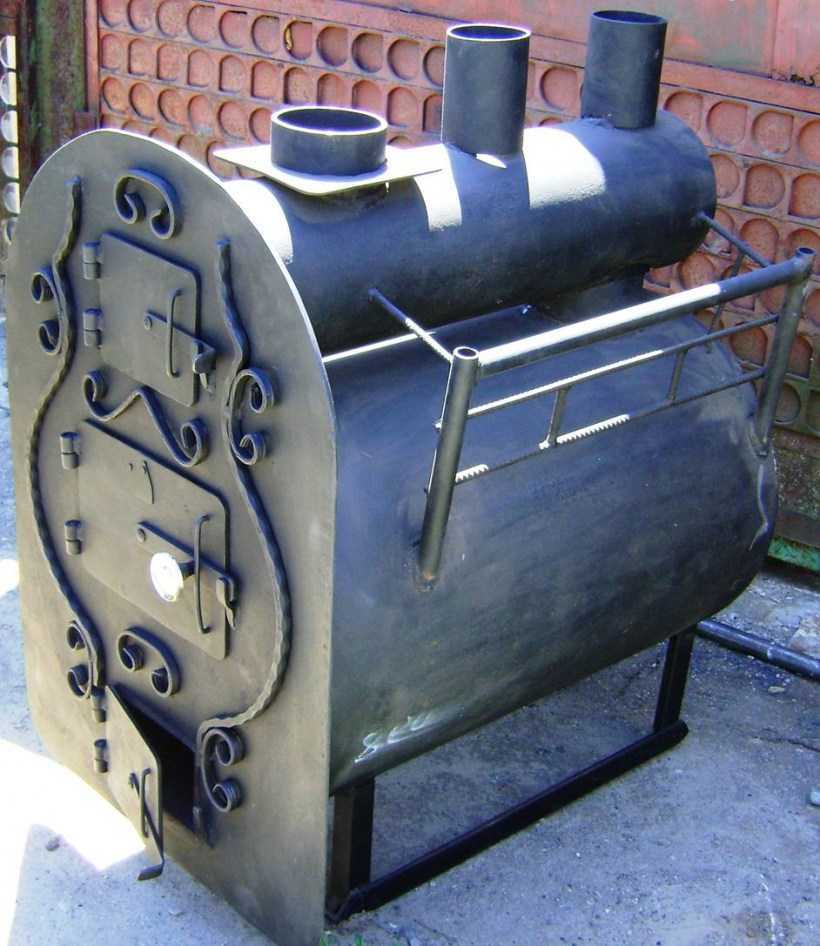

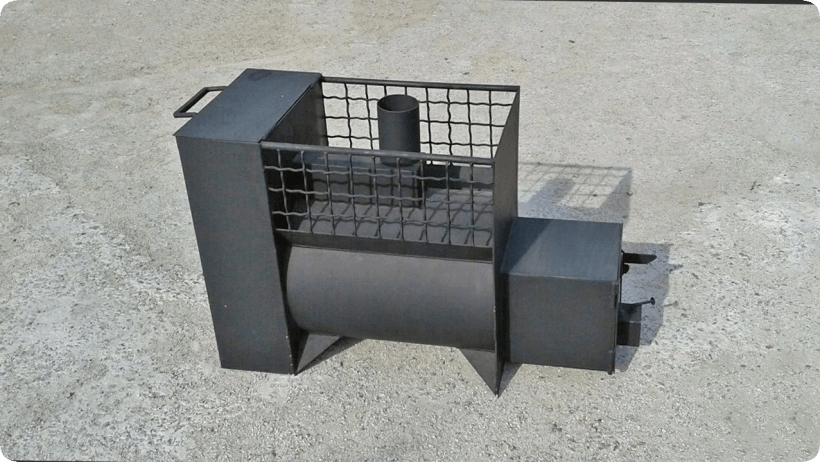

Горизонтальная печь
Главным преимуществом горизонтальной печи перед вертикальной является возможность выноса топочного отсека из парилки в предбанник, что значительно упрощает этап растопки. Однако горизонтальные печи занимают больше места, и поэтому их рекомендуется устанавливать в парилках больших размеров.
Печь в горизонтальном исполнении, оснащенная отсеком для камней и баком для воды
Акцент на фурнитуру
Металлическая печь не обходится без дверец. Для зольника распашное полотно изготавливается из низкоуглеродистой стали. Готовая дверца должна быть в два раза меньше проема в топку.
Дверцы в топку и зольник работают распашным способом за счет петель. После насаживания полотен на петли их необходимо дополнить щеколдами-задвижками.
Самая жаркая и защищенная часть находится между зольником и топкой. Соответствующий мост дополняется чугунными колосниками. Последние можно изготовить самостоятельно. Для этого необходимо приварить несколько 12-миллиметровов прутов к готовой металлической раме. Оптимальное расстояние между прутами – 10 мм.
Расположенная сверху конструкции каменка требует патрубок, который в свою очередь служит основой для крепления трубы к печи. Патрубок приваривается к листу металла, который крепится сверху или сбоку конструкции.
Закрытые металлические печи каменки для бани накрываются 2-миллиметровой крышкой. Причем необходимо соблюсти плотность притвора крышки. Для этого последняя должна заходить вглубь каменки на 5 мм.
Принцип работы металлического котла
Покупная металлическая печка любой конструкции, удовольствие недешевое. Зная основные принципы его работы, такой агрегат можно сделать самому. Для этого, необходимо понимать из каких элементов состоит печь простейшей конструкции.
По форме, металлические самодельные печи для бани могут быть круглой или прямоугольной. Круглые системы изготавливают из обрезков толстостенных труб большого диаметра. Преимущество такого рода конструкции в минимальном количестве сварных соединений. Однако в круглой печке не получиться сделать внутреннюю футеровку кирпичом. Прямоугольные агрегаты свариваются из стальных пластин толщиной 7-10 мм. Несомненным плюсом таких систем считается их произвольная форма и размер. Например, можно сделать удлиненную топку и вынести окно приемника за пределы парной. Однако большое количество сварных соединений требует высокого качества работы.
Наличие непроваров приведет к прониканию угарного газа, что не безопасно при использовании в бане.
Сердцем котла считается топка. В не зависимости от формы, ее выполняют в основании. Предусматривают две камеры: для сбора золы и для горения дров. Разделяют их стальным колосником, сваренным из толстых прутьев. Среднее расстояние между дверцами топочного отсека и зольником составляет 10 см. Размеры отсека для закладки дров должны быть не меньше чем 20 на 40 см. С внутренней стороны топочной камеры допускается футеровка шамотным кирпичом. Эта процедура увеличивает КПД за счет перераспределения тепла от сгорания.
Выше топки располагают отсек закрытой каменки. Перегородку с камерой горения делают не сплошной: с ячейкой чуть меньше размеров будущих камней. По центру, в одной из боковых стенок, вваривают стальную дверцу. В дальнейшем, этот отсек будет служить для закладки камней и генерации пара. Крышку делают глухой с приваренной по центру трубой, длинной в две высоты каменного бункера. Жар от горения топлива, поднимаясь, будет прогревать уложенные камни. А те в свою очередь, накапливать и отдавать тепло в помещение парной.
Выше каменки, на готовое основание приваривают емкость для подогрева воды. Верхнюю часть делают с широкой крышкой для набора воды и чистки емкости. Дымовые газы, собираясь в каменке, будут подниматься по каналу. Нагрев воды будет происходить от тепла излучаемого крышей каменки и трубы дымохода, проходящей внутри водонагревательного бака.
Далее формируют дымоход из стальной трубы диаметром не менее 100 мм. В зависимости от вида перекрытий, его встраивают либо в общий канал дымоудаления, либо монтируют отдельно.
Понимая основные принципы устройства металлических печей, можно самому разработать готовые чертежи и сделать расчет. О том, как провести все основные этапы правильно, можно узнать в нашем видео.
Декоративная отделка красиво и практично
Для обеспечения подлинного комфорта изготовленную своими руками банную печку из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используется осина или липа, они не выделяет капель смолы, могущих при попадании на кожу причинить серьезные ожоги. Пол также делают осиновым, однако лиственница прослужит гораздо дольше.
Простая самодельная печь
Хорошее решение — пол из керамической плитки или керамогранита, их обязательно нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.
Под вагонку разумно заложить слой фольги и базальтовой ваты для улучшения теплоизоляции.
В мойке не такая высокая температура, и выбор материалов для отделки шире. Здесь возможно применение экономичных хвойных пород, но надо отдавать себе отчет, что в условиях повышенной влажности сосна ил ель прослужат недолго. Пол из керамической плитки — также отличное решение. Плиткой можно отделать и стены. Угол, в котором установлена душевая кабина, подлежит особой гидроизоляции.
Комната отдыха, ставшая традиционной в современной бане, не испытывает воздействия экстремальных температур или высокой влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и обязательно — удобной мебели.
Все электрооборудование и электроарматура, применяемое в бане, должно иметь класс защиты не ниже IP44 и быть предназначенным для работы в условиях повышенной влажности.
Легкого вам пара!
Выполнение кладки
Стены возводятся от ростверка или цокольного перекрытия. Используя приготовленный раствор и поленницу, следует постепенно выкладывать конструкцию, выдерживая линию периметра. То есть все стены кладутся с одинаковым соблюдением высотного уровня. Для большего теплоизоляционного эффекта строители советуют непосредственно цементную сцепляющую смесь укладывать по краям, а центральную часть кладки заполнять изоляционными растворами. Если говорить об инструментах, то своими руками глиночурку можно возвести стандартным набором технических средств мастера по отделке. На этапе кладки подойдут мастерки, шпатель и правило с уровнями. В отдельном порядке чурки корректируются киянкой, но серьезных смещений после заполнения раствором желательно избегать. Также в отличие от кирпичной кладки поленья можно располагать поперек в произвольном порядке относительно друг друга. Выдерживать геометрию шахматного порядка в этом случае не обязательно, но и оставлять большие промежутки тоже не рекомендуется.
Достоинства и недостатки металлических конструкций
Можно выделить основные положительные характеристики, которыми наделена металлическая печь для бани:
- Быстрый нагрев корпуса – к основным процедурам можно приступать уже через 2-3 часа после начала прогрева печи.
- Эргономичный корпус – компактные габариты позволяют устанавливать печь даже в маленьких помещениях.
- Отсутствие фундамента – оборудование не требует возведения прочного фундамента, достаточно ограничиться облегченным основанием.
- Поддержание постоянного процесса горения – конструкция позволяет поддерживать оптимальный температурный режим на протяжении всего времени проведения оздоровительных процедур.
- Образование мягкого и чистого пара и аккумуляция тепла внутри помещения.
- Доступная стоимость материалов для самостоятельного изготовления конструкции.
- Большой срок эксплуатации готового устройства, который может составить от 6 до 26 лет.
- Надежная эксплуатация, если в процессе сборки и монтажа конструкции были соблюдены основные требования пожарной безопасности.
Наряду с положительными моментами, банная печь из металла обладает существенными недостатками:
- Быстрое остывание металла после завершения процесса горения.
- Не подходит для обогрева больших площадей.
- Требуется обеспечение противопожарной защиты конструкции и прилегающих к ней поверхностей.

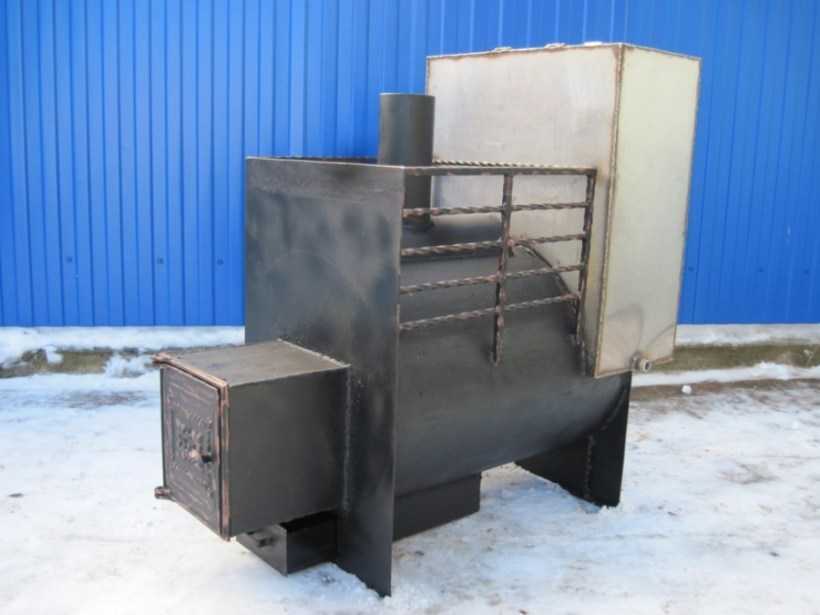

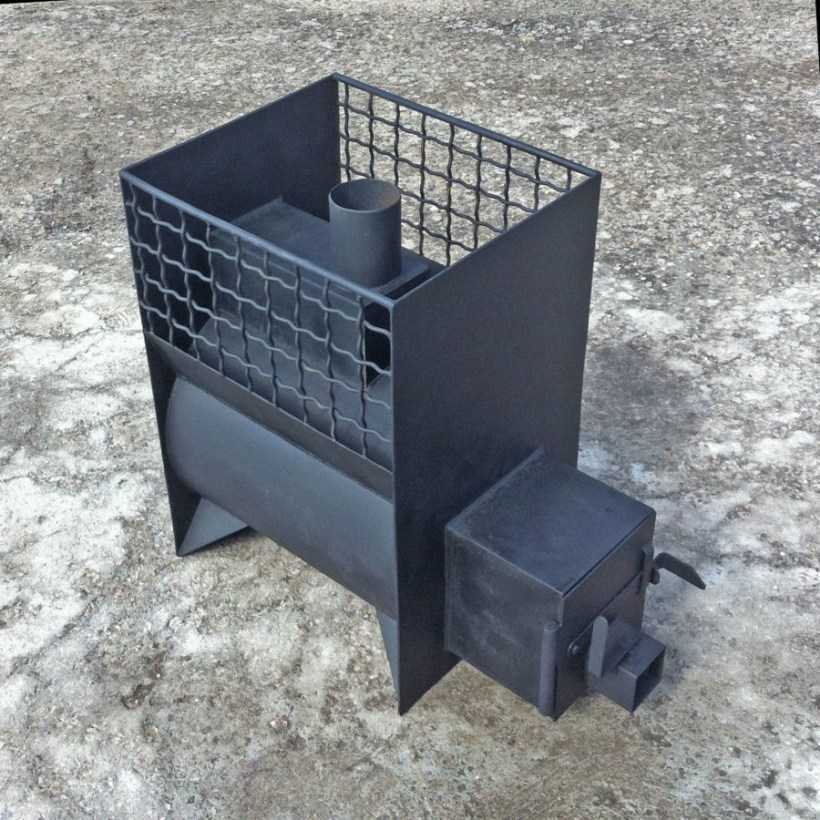

Горизонтальная печь
Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.
Процесс предполагаемых работ включает в себя:
- Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
- Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.
Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.
- Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
- Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
- Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
- Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.
Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.
- Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
- Оснащение зольника и топки дверцами.
- Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
- Оборудование бака краном.
Устройство трубы
Хоть сгорание топлива происходит внутри каменки, без трубы металлическая печь наполнит внутреннее пространство гарью. Поэтому необходимость отвода дыма всегда актуальна для бани. Чтобы дымоход нагревал воду, должна быть тяга, которой способствуют:
- Вывод дымохода наружу таким образом, чтобы он возвышался над самой верхней точкой конструкции;
- Отсутствие поблизости высоких деревьев и прочих характерных объектов;
- Зонтик на конце трубы (дефлектор), который позволяет последней не намокать;
- Большой диаметр трубы – не менее 100 мм.

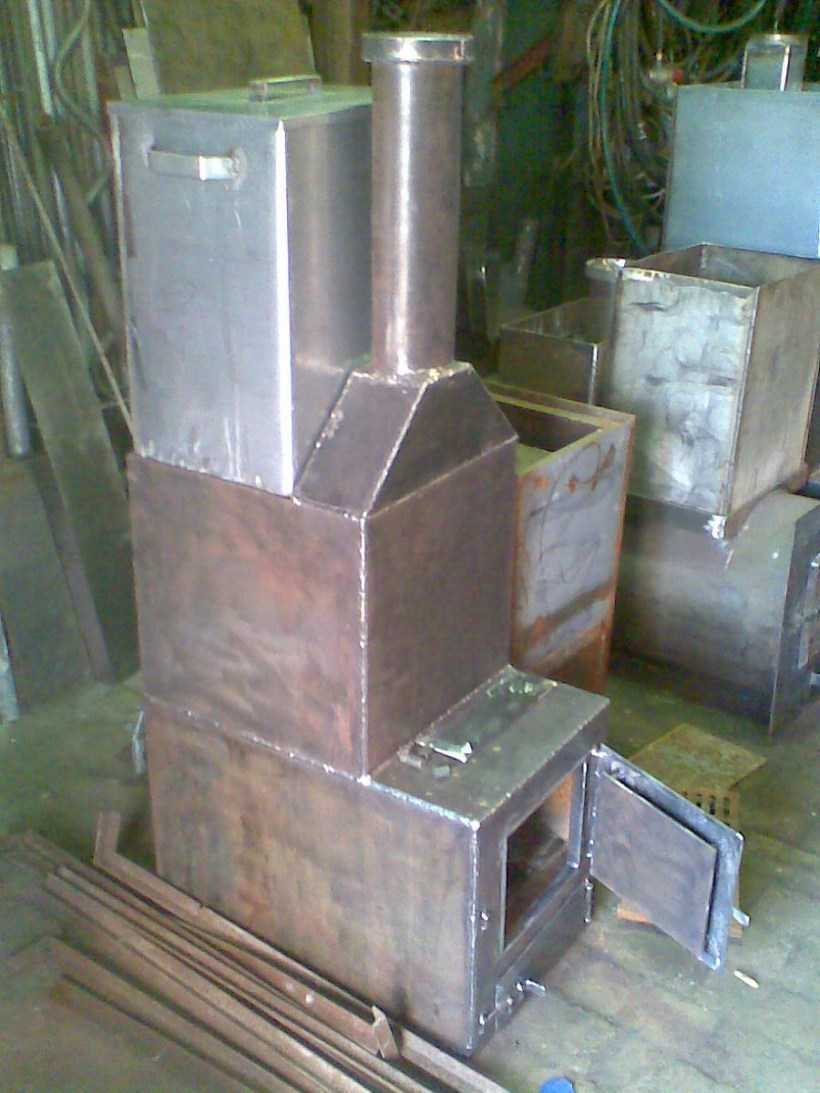

Причем труба может проходить сквозь бак для сбора воды, а сама емкость – находиться на чердаке. Главное, чтобы отверстия для дымохода на каждом уровне предусматривали огнеупорную базальтовую обшивку. Участок кровли с отверстием для вывода дымохода отделывается листом металла.
В этом случае последнюю лучше устраивать в центре, чтобы как можно больше камней контактировало с горячей магистралью. В закрытых печах труба может располагаться как в центре, так и сбоку.
