Печь из газового баллона с водяным контуром

Содержание

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

  1. Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
  2. Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
  3. Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
  4. Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

  1. Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
  2. Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
  3. Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Расход топлива и экономическая целесообразность

Способом повышения эффективности печи на отработке является принудительная конвекция воздуха. Она осуществляется с помощью вентилятора, нагнетающего прохладный воздух к верхней камере трубы. Забирая часть тепла у печи, воздух обогревает помещение и одновременно охлаждает камеру, продлевая срок службы металла.

Перекрытие же дымохода приведет к тому, что горение пойдет с жирным чадом, который пойдет в помещение через вентиляционные отверстия в камере сгорания. Поэтому, заливать масло в печку нужно столько, чтобы его хватило как раз на планируемое время пребывания в гараже.

https://youtube.com/watch?v=y1hpx1gioWc

Источники

  • https://VseProGarazh.ru/kommunikatsii/otoplenie/pechka-na-otrabotke/
  • https://garazhyk.ru/obustrojstvo/pech-na-otrabotke-v-garazh
  • https://vspechi.ru/pechi/dlya_garaja/pech-na-otrabotke-dlya-garazha-legko-i-bystro-svoimi-rukami
  • http://teplosten24.ru/maslyanaya-pech-dlya-garazha.html
  • https://oboiman.ru/teplo/pecka-dla-garaza-svoimi-rukami-na-drovah-i-otrabotke-certezi-ustanovka.html
  • https://je7.ru/pech-na-otrabotke-svoimi-rukami-kak-sdelat-samodel-nuyu-pechku-v-garazh/
  • https://stroy-okey.ru/house/pechi/pech-na-otrabotke-svoimi-rukami-chertezhi-s-instrukciyami/
  • https://sovet-ingenera.com/otoplenie/o-drugoe/pech-na-otrabotke-svoimi-rukami.html
  • https://vse-otoplenie.ru/pec-dla-garaza-na-otrabotke-vidy-agregatov-princip-raboty-i-harakteristika-izgotovlenie-svoimi-rukami

Печь из газового баллона

Определив, что металлические печки показывают высокую эффективность в небольших хозяйствах, а, следовательно, станут выбором большинства, следует рассмотреть доступные примеры.

Такой нагревательный элемент является экономичным, так как при изготовлении используются подручные средства.

Выбор баллона

Для изготовления печи выбирают баллон без видимых повреждений и дыр в металле. Наличие краски – не обязательный фактор. В процессе использования покрытие сгорит. Желательно, чтобы заранее был снят кран, а газ – выпущен.

Совет! Не стоит покупать новую емкость. Можно обратиться в ближайшие пункты приема металлолома или к знакомым. Сэкономленные деньги лучше пустить на покупку других материалов, услуги мастеров по работе с металлом и сваркой или личные цели.

Инструменты и материалы

Для выполнения работ потребуется:

  • газовый баллон;
  • металлический лист толщиной 3 мм;
  • арматура для изготовления колосника и ручек;
  • металлические уголки или остатки профильной трубы для ножек;
  • труба для дымохода диаметром 120 мм и длиной от 400 мм;
  • металлические прутья или арматура для каменки;
  • кирпичи для фундамента и облицовки места размещения печи;
  • сварочный аппарат и защитная экипировка;
  • электроды для сваривания металлических деталей;
  • болгарка и набор обрезных и зачистных дисков;
  • набор слесарных инструментов.

Подготовка стен

Небольшие печи имеют малый вес, поэтому делать под них специальный фундамент не имеет практического смысла. Но стены защищают обязательно.

При горении топлива выделяется большое количество тепла. Температура легко повреждает деревянные и легкоплавкие поверхности. Для защиты от повреждений облицовку стен и покрывают фольгой. Металл отражает температуру в помещение, снижает нагрузку на стену и увеличивает эффективность печи.

Обратите внимание! Облицовку кирпичом проводят по всей части, печь контактирует со стеной

Процесс изготовления

Начинают сборку печи из газового баллона после подготовки всех необходимых предметов. Это сбережет время. Изучив пошаговую инструкцию с чертежами и фото, вы узнаете, как своими руками построить самую эффективную печь для бани.

Порядок действий:

  1. Подготавливают газовый баллон. Если кран не был снят, проводят удаление и спуск остатков газа.
  2. Емкость заполняют водой, чтобы исключить воспламенение во время работы с болгаркой.
  3. Срезают верх. Для этого проводят линию по закругленной части. Этот отрез послужит дверкой.
  4. На срезанной верхушке закрывают отверстие для крана и приваривают ручку, замок и петли с внешней стороны.
  5. Баллон размещают горизонтально. В нижней части вырезают отверстие шириной 100 мм, отступив от задней части 200 мм. Это отверстие для выпадения золы. Для боков зольника к краям приваривают металлическую полосу шириной 70 мм. Низ зольника делают из отрезанной нижней части баллона или металлического листа. Лицевую часть зольника закрывают дверкой, присоединяют петли, ручки и шпингалет.
  6. По краям баллона с нижней части монтируют ножки и проверяют устойчивость конструкции. Если печь стоит и не шатается, работа выполнена правильно.
  7. В задней части емкости вырезают отверстие для дымохода, устанавливают кусок трубы и приваривают.
  8. Устанавливают дверь печи, прикрепив петли к корпусу. Также монтируют запирающий механизм. Проверяют плотность закрытия и проводят уплотнение при необходимости.
  9. Чтобы в зольник попадала только зола, изготавливают колосниковую решетку по всей длине печи.
  10. Устанавливают бак для нагрева воды. Котел изготавливают самостоятельно из металла или приобретают в готовом виде. В боковой части делают вырез для соединения с баллоном по диаметру емкости. Все места соединения тщательно проваривают, чтобы бак не пропускал воду. Крышу для емкости для воды делают съемной. Это упростит эксплуатацию. В нижней части монтируют кран для удобного спуска воды.
  11. Из остатков арматуры и прутьев делают каменку. Конструкцию выполняют в виде сетки и приваривают к верхней части печи. Расстояние между прутьями выбирают меньше размера используемых камней.

После окончательной сборки печку устанавливают в бане и налаживают дымоходную систему.

Обратите внимание! Перед первым использованием проводят пробный запуск. Цель такой проверки – выявить имеющиеся недостатки при работе

Важно довести воду до кипения

В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания

Важно довести воду до кипения. В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания

На видео показано, как сделать простую мобильную печь из газового баллона.

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Составление чертежа

Главная пропорция по ходу изготовления самодельной печки Бубафоня из газового баллона — это математическое отношение параметра внутреннего диаметра корпуса и его высоты. Оно должно находиться в пределах от трех до пяти к одному. Оптимальное значение диаметра — от 30 до 80 см.

Делать диаметр корпуса печи меньшим 30 см не эффективно, поскольку кислород слишком быстро будет циркулировать по камере сгорания, не вступая в полноценную реакцию с дровами. Это приводит к заметному снижению КПД прибора. В камерах диаметром более 80 см возникает другая проблема — в ней дрова с краю горят очень медленно, а по центру – быстрее. По ходу выгорания топлива возникает провал, в который опускается поршень. Как результат, пламя постепенно угасает. На чертеже диаметр удобнее обозначить буквой D, а высоту – H.

Расчёт основных параметров (с чертежами и размерами)

Высокий КПД печки-буржуйки можно получить только в том случае, если правильно произведён расчет всех основных параметров конструкции.

Труба

В данном случае очень важен диаметр этого элемента. Пропускная способность дымохода должна быть меньше производительности топки печи, в чем и заключается основная отличительная черта буржуйки. Это позволит теплому воздуху не сразу уходить из печки, а задерживаться в ней и нагревать окружающий воздух.

Очень важно произвести точный расчёт для нее. Диаметр должен быть в 2,7 раза больше объёма топки

При этом диаметр определяется в миллиметрах, а объём топки в литрах

Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм

При этом диаметр определяется в миллиметрах, а объём топки в литрах. Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм.

Если в буржуйке предусмотрена установка колосников, то высота топки считается без учета объёма этой детали, то есть от верха колосниковой решетки.

Экран

Очень важно заставить раскалённые газы не остыть, а полностью догореть. К тому же топливо должно сгорать путем частичного пиролиза, для чего нужна чрезвычайно высокая температура

Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки

Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара

Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки. Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара.

Экран буржуйки из красного кирпича способен аккумулировать тепло

Подстилка

Она обязательно должна быть. На это есть две причины:

  • часть тепла излучается вниз;
  • пол, на котором стоит печка, нагревается, а значит, есть риск возгорания.

Подстилка решает сразу две эти проблемы. В ее качестве можно использовать металлический лист с выносом 350 мм (в идеале 600 мм) за контур самой печи. Есть и более современные материалы, которые отлично справляются с данной задачей, например, лист асбеста или каолинового картона, толщиной не менее 6 мм.

Для подстилки под буржуйку можно использовать асбестовый лист

Дымоход

Несмотря на все расчёта, в дымоход газы иногда уходят не полностью догоревшими. Поэтому делать его нужно особенным образом. Дымоход состоит из:

  • вертикальной части (1–1,2 м), которую рекомендуется укутать теплоизоляционным материалом;
  • боров (слегка наклоненная часть или полностью горизонтальная), длиной 2,5–4,5 м, который должен отстоять от потолка, который не обезопасен жаропрочными материалами, на 1,2 м (от деревянной поверхности на 1,5 м), от пола — на 2,2 м.

Дымоход обязательно нужно выводить на улицу

Фотогалерея: схемы устройства буржуйки для гаража

На схеме нужно обозначить все точные замеры Дымоход должен выводиться обязательно на улицу Буржуйка может быть круглой или квадратной Объём топки зависит от наличия колосников Схема буржуйки зависит от используемого материала

Немного истории

Разработку печи Бубафоня приписывают народному умельцу Афанасию Бубякину из Колымы. Впоследствии в его честь и было названо новое изобретение. Афанасий во время своих опытов отталкивался от устройства пиролизного котла Strоpuva литовского производства.

Отечественный изобретатель постарался максимально упростить конструкцию, чтобы ее можно было сооружать своими руками. Эта специфика Бубафони и объясняет ее высокую популярность. Учитывая то, что материалом для изготовления этого прибора в основном выступают подручные средства, внешней эстетичностью он похвалиться не может. Сильными сторонами печки является ее простота, эффективность и надежность.

Буржуйка вертикального типа

При изготовлении буржуйки с таким видом положения баллон размещается в стандартном для него размещении, убирается все из горловины и делается разметка при помощи мела и метра. Далее вырезается вход для топки и поддувала, с данной целью применяется шлифмашинка или при наличии, используются газовый, плазменный резаки.

Последующий шаг – колосник, так как его в готовом виде нужных размеров практически нет в наличие, то производят нарезку арматуры необходимой длины и сваривают между топкой и поддувалом на ранее размеченном месте.

Дверцы – с этой целью для изготовления своими руками, вырезаются из металлических кусков необходимые размером створки и крепятся на заранее приваренные к заготовке печи петли.

На дверцу с целью надежного фиксирования их при использованиипечи привариваются задвижки или щеколда.


В случае необходимости можно оборудовать в верхней части буржуйки варочную поверхность, на которой греют горячие напитки или готовят легкий обед, с такой целью также используют листы металла.

Можно соорудить не только поверхность для варки, а приспособление по примеру самовара для нагрева воды, где труба, идущая из топки, будет проходить специальным резервуаром с водой.

Все швы стыков обязательно должны выполниться герметично.

Дымоотводная труба устраивается или вверху печки, или в боковой и выходит с помещения через крышу или стену помещения. Такой вид размещения печи очень экономен, так как в итоге получается, компактно размещенный обогревательный прибор, который идеально подходит для маленькой комнаты на даче или с целью обогрева гаража и не занимает много места.

Устройство фундамента

Фундамент – это определенное капитальное основание, требующееся для пожарной безопасности, т.к. при работе буржуйки качественного длительного горения, выполненной своими руками, стальной материал обычно достаточно сильно нагревается. Сделать его своими руками легко, т.к. процесс не характеризуется сложностью — даже не потребуется использовать чертежи и делать особое углубление (ведь вес баллона небольшой). Нужно просто сделать основание толщиной только в один кирпич и потом по верху пройтись слоем специального раствора.

Вес данного приспособления не очень большой, даже при обложении специальной кладкой из кирпича, но производить установку на слабое основание всё равно запрещается.

Особенности конструкции и принцип действия

Как и любая другая твердотопливная печь прямого горения, агрегат, изготовленный из газового баллона, состоит из нескольких частей:

  • топки, совмещённой с корпусом;
  • колосниковой решётки;
  • поддувальной камеры;
  • дымохода.

Поддувало располагается в нижней части буржуйки и представляет собой небольшую камеру (по сути, канал), необходимую для подачи кислорода в зону горения. Чтобы регулировать количество воздуха, наблюдать за процессом и выгребать пепел, поддувало оснащают дверцей.

Простая конструкция — одна из составляющих успеха цилиндрических буржуек

В средней части печи расположена топочная камера, которая отделяется от поддувала колосниковой решёткой. Являясь основным модулем отопительного прибора, топка одновременно играет роль загрузочного отсека и теплообменника. Как и поддувало, топливник снабжается дверцей, через которую в буржуйку закладывают дрова и удаляют золу.

Дымоход представляет собой канал, необходимый для удаления продуктов сгорания из рабочей зоны. В печной трубе обязательно обустраивают заслонку, которую закрывают после прогорания дров. Это предотвращает утечку тепла из помещения в то время, когда буржуйка не используется.

Работа теплогенератора из газового баллона не отличается сложностью. После того как дрова укладывают на колосники, их поджигают и закрывают дверцу топочной камеры. Поддувало в это время должно быть открыто — через него воздух проходит к топливу. Интенсивность горения контролируют, прикрывая или открывая нижнюю дверцу. Разогретые газы удаляются через дымоход.

Чтобы увеличить эффективность теплообмена, буржуйку оснащают дополнительными элементами, которые позволяют отбирать остаточное тепло уходящих газов. Для этого на печную трубу устанавливают воздушный теплообменник или водяную рубашку. Нередко доработка заключается в удлинении той части дымохода, которая находится в помещении.

Важные моменты

При выполнении такого отопительного оборудования, как печь на основе баллона или бубафоня, стоит обратить внимание на некоторые важные моменты:

  • Некоторые участки трубы дымохода монтируют строго в обратном направлении от того, по которому будут двигаться потоки газа.
  • Прежде, чем сделать печь, необходимо определиться с местом её установки, чтобы окружающее пространство в обязательном порядке смогло выдерживать достаточно высокий температурный режим.
  • Дымоход требуется конструировать таким образом, чтобы даже по прошествии длительного времени была сохранена возможность производить его разборку с целью прочистки.
  • Прежде чем бубафоня или печь длительного горения из баллона будет запущена, необходимо предварительно испытать устройство. Данный процесс желательно провести в разных режимах. Это требуется для того, чтобы выяснить оптимальный режим температуры и работы оборудования.

Самостоятельное изготовление баллонной печи

Баллон берём среднего или большого размера, но он должен быть не слишком маленький. Кроме этого, нам понадобятся:

  • небольшая изогнутая труба (диаметр примерно 15 см);
  • длинная труба такого же диаметра для изготовления дымохода;
  • материал для изготовления ручки дверцы;
  • шарниры для дверцы;
  • коробка, нужная для изготовления вентиляционного отверстия;
  • длинный стержень для регулировки поступления воздуха.

Инструменты:

  • шлифовальный угловой станок;
  • аппарат для сварки.

Процесс изготовления печи начинается с освобождения баллона от газа:

  1. Для этого в хорошо вентилируемом месте открываем вентиль баллона и даём газу выйти. Но это ещё не всё. Затем нужно отвинтить клапан, выпустить газ. Затем нужно заполнить баллон водой, которая окончательно вытеснит газ из баллона.
  2. Далее срезаем верхушку баллона. Получившиеся края нужно отшлифовать. Намечаем отверстие в боковой части для дверцы и с противоположной стороны для дымохода. Далее нужно вырезать дверцу и прикрепить её на своём месте на петли. Закрываться она будет с помощью специальной защёлки. Пропил делается с помощью угловой шлифовальной машины.
  3. Далее аналогичным образом делается отверстие для дымохода и приваривается труба, которая была приготовлена заранее. Дымоходная труба делается путём сваривания двух кусков трубы: изогнутого и длинного.
  4. Далее делается третье отверстие — воздуховод. Он делается ниже дверцы. Это прямоугольное отверстия 5 на 5 сантиметров. Там приваривается прямоугольная коробка без крышки. Там на центральную ось приваривается кусок металла. Вращая его посредством небольшого рычажка, можно регулировать поддув для печи.
  5. Для того, чтобы избавиться от зазоров на двери, туда можно по периметру приварить небольшие стальные полоски. На этом процесс изготовления печи завершён.

Как сделать буржуйку своими руками

Наиболее популярная модель для создания своими руками – это так называемая буржуйка, то есть аварийно-резервная печь на основе газового баллона. Ее можно соорудить из баллона емкостью 12 или 27 литров. Можно ее сделать и из 50-литровой емкости, но тогда она может быть применена только в загородных домах, а не в квартирах.

Есть у буржуйки и главный недостаток – постоянно греть она не сможет, поскольку рано или поздно тонкий металл, которым оснащен баллонный корпус, все равно выгорит. Однако она может хорошо спасти при периодических выключениях света, или же выручить при необходимости дополнительного отопления подсобных помещений.

Делается буржуйка довольно просто. Покупаете узлы, берете дверцу для топки или же моноблок из помещения для поддувала. Для создания такой конструкции вам не пригодятся колосниковые решетки, зольники или внутренние перегородки. Но без чего печка не сможет работать, так это без дымохода горизонтальной формы на основе металлической трубы.

Обратите внимание, что диаметр дымохода на печке из 12-литрового баллона должен быть равен 60 мм, на 27-литровом – 80, а на 50-литровом – 120 соответственно

Печь для бани из колесных дисков и кирпича

Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.

Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).

Под данную печь требуется отдельный фундамент (устройство фундамента для печи описано тут) — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.

Нижняя часть складывается в полкирпича. Размеры ее 625*265 мм. Устанавливается дверца поддувала, колосниковая решетка, дверка закладки дров.

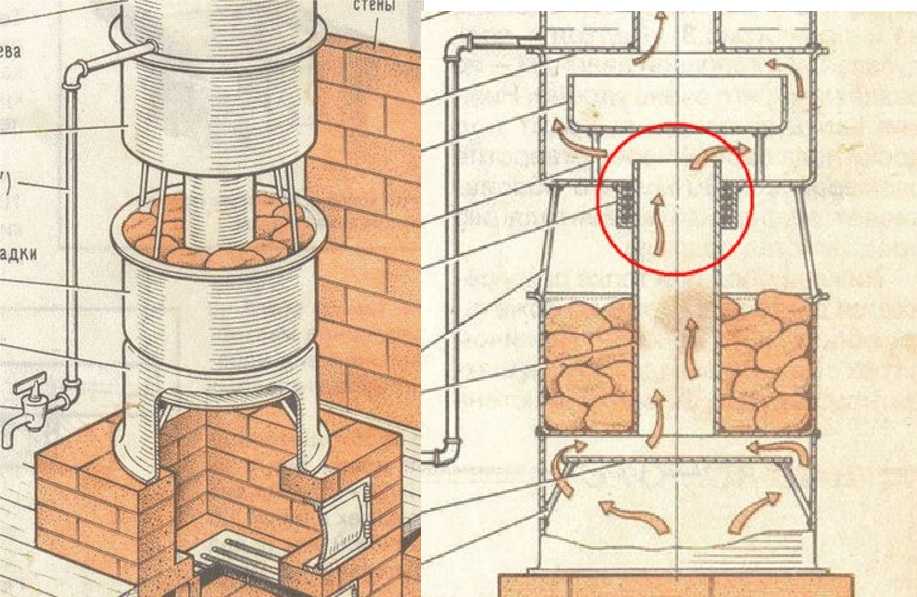

Печь-каменка для бани из колесных дисков и кирпича

Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.

На одном из дисков без дна привариваем рассекатель

Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.

В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.

Средняя часть банной печи из автомобильных дисков

Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).

Четвертый диск используется как бак для нагрева воды (объем 40 л). Если греть ее будете другим способом, можно сюда сложить камни или обойтись вообще без него.

Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.

Бак для нагрева воды и проход через перекрытие

Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.

Последнее — потолочная разделка. Можно поставить выше сэндвич-трубу, шиберную заслонку и стандартный или самодельный проходной узел, а можно сделать разделку из кирпича.

А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича

Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются). Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат)

Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция

Выбор формы и составляющих частей буржуйки

Эта печная конструкция может иметь горизонтальную или вертикальную форму. Каждая разновидность обладает некоторыми особенностями:

  1. Преимуществом буржуйки горизонтальной формы является быстрый монтаж. Чтобы сделать такую конструкцию, потребуется втрое меньше времени, чем для сооружения вертикального варианта печи. Но горизонтальное устройство не отличается высокой пожарной безопасностью. Чтобы избежать возгорания, нужно использовать металлический лист, который будет выполнять функцию подставки. Его размер должен составлять 1х1,5 м.
  2. Вертикальная конструкция более удобна в эксплуатации. Для её размещения требуется меньше места. Установить такую печь можно как в центральной части помещения, так и в углу. Буржуйка вертикальной формы имеет свои конструктивные особенности. Баллон располагается вентилем вверх. Поэтому вариант установки дверцы, колосников и решётки отличается от монтажа этих деталей при сооружении печи горизонтальной формы. Для вертикальной буржуйки также применяется лист металла, но меньшего размера – 1х0,6 м.

Помимо баллона, в состав печной конструкции входит ещё несколько элементов:

  1. В нижней части корпуса находится поддувало. Это канал, по которому подаётся воздух, благодаря чему поддерживается горение. Поддувало имеет чугунную дверцу, предназначенную для регулирования интенсивности огня. Этот процесс осуществляется путём открывания канала. Внутри поддувала также скапливается зола.
  2. Сверху располагается специальная камера, которая называется топкой. Её от канала отделяют колосники – элементы, которые позволяют перекрывать воздух.
  3. Топка оснащена дверцей из чугунного материала. Эта деталь исполняет немаловажную роль в горении. При разжигании дверцу топки оставляют отворённой, а поддувало закрывают.
  4. Продукты горения выводятся через дымоход. Изготавливают его из металлической трубы.
  5. В дымоходе должен присутствовать затвор, посредством которого осуществляется перекрытие вытяжного канала. Благодаря этому можно замедлить сгорание топлива. Это повысит эффективность работы буржуйки.
