Пескоструйные камеры: делаем камеру для пескоструя своими руками по чертежам и рисункам, фильтры для камеры пескоструйной обработки, циклоны и другие запчасти, размеры

Содержание

Что это такое — конструкция и виды аппаратов

Исторически сложилось так, что существует несколько видов абразивных обработок, которые выполняются по разным технологиям. Таким образом, аппараты, представленные на рынке, могут различаться по своей конструкции, принципу действия и характеристикам. Тем не менее, в основе большинства пескоструйных аппаратов лежит один и тот же конструктивный принцип.

В основе каждого пескоструйного аппарата есть несколько ключевых элементов:

емкость для абразивного материала (песка, стальной дроби и т.д);
шланг из устойчивого к трению материала, по которому из емкости поступает абразив;

сопло на шланге, которое позволяет регулировать подачу песка;
элементы управления — приборная панель, блок питания и автоматического регулирования.

Емкость для пескоструйного аппарата может быть герметичной или не герметичной. В первом случае песок подается под давлением, что увеличивает эффективность работы. Такие пескоструйные аппараты называют напорными. Во втором случае (негерметичные) песок или другой абразив подается под обычным атмосферным давлением. Такие аппараты дешевле, но по своей эффективности они значительно уступают герметичным.

Инжекторные аппараты используются еще и в тех случаях, когда поверхность, обрабатываемая песком, может повредиться из-за лишней мощности. Емкости отличаются объемом, материалом изготовления, формой.

Шланг пескоструйных аппаратов бывает двух видов: для подачи сухого и для подачи влажного песка. Все пескоструйные аппараты в России предназначены для подачи влажного песка, так как сухая обработка запрещена санитарно-эпидемиологическими правилами. Такой же запрет существует и в некоторых других странах.

Запрет связан с тем, что обработка сухим песком опасна для работника и окружающей среды из-за того, что в воздух выделяется большое количество силиката (пыли), которая попадает в легкие человека и оседает на окружающие предметы. Силикатная пыль может вызывать заболевания дыхательных путей у человека.

Сопло на шланге — это конструкция из керамики или стали, по которой песок подается непосредственно в пистолет (выходное отверстие). Керамические материалы более устойчивы к трению, поэтому их использование предпочтительнее.

С другой стороны, некоторые из металлических видов сопел позволяют значительно экономить количество абразива, затрачиваемого на конкретный вид работы (до 40%), что в определенных условиях позволяет сэкономить больше денег.

На каждом пескоструйном аппарате есть приборная панель, которая позволяет работнику управлять им. Некоторые из аппаратов оснащены специальной автоматикой, которая может автоматически управлять питанием аппарата или подачей песка. Это делает пескоструйный аппарат более безопасным и удобным в обращении.

Какого типа ёмкость на Вашем пескоструйном аппарате?

ГерметичнаяНе герметичная

Камерные

Обычно, когда говорят о пескоструйных аппаратах, речь идет о конструкции, описанной выше. Тем не менее, отдельного упоминания заслуживают и камерные аппараты для пескоструирования, которые можно условно назвать герметичными. Это стационарное пескоструйное оборудование в виде металлической камеры с дверью. Внутрь камеры можно поместить предметы, которые нужно подвергнуть обработке.

Как и обычные пескоструйные аппараты, оборудование камерного типа оснащено емкостью для абразива. Отличие от нестационарных аппаратов заключается в том, что при работе аппарат выделяет минимальное количество пыли и песка в окружающую среду, что позволяет людям без защитной экипировки свободно находиться в помещении.

Принцип работы

Конечно, легче всего выбрать и приобрести уже готовый пескоструйный агрегат, однако далеко не каждому это по карману.

Выходом из положения может стать аренда аппарата, но в этом случае срок его эксплуатации будет ограниченным, и в случае возникновения какой-либо поломки, придется оплачивать ремонт.

Тот, кто знаком с азами механики и регулярно нуждается в пескоструйном устройстве, предназначенным для обработки различных типов поверхностей, но при этом не имеет лишних денег, сможет без проблем собрать его своими руками.

Такой автоматический самодельный пескоструйный аппарат, при соблюдении технологии сборки ни в чем не будет уступать по своим функциональным возможностям устройству, собранному на заводе.

В этом случае придется приложить некоторые усилия и обзавестись всем необходимым материалом и инструментом, которые потребуются в процессе работы.

В первую очередь, необходимо хорошо изучить принцип работы пескоструйного аппарата и разобраться с принципиальной схемой его работы.

Компрессор, входящий в схему работы аппарата, подает под большим давлением воздух, который захватив абразивный материал, при помощи сопла поступает на поверхности, требующей проведения обработки.

Для самодельного устройства лучше использовать заводской компрессор, способный создавать необходимое давление. В некоторых случаях можно создать необходимое давление в системе при помощи газового баллона.

Помимо источника воздуха, в общую схему аппарата обязательно должны входить подводящие шланги заданного диаметра, кабели, источник основного питания.

Работа пескоструйного агрегата также невозможна без специального сопла, которое имеет некоторые конструктивные особенности.

Следует отметить и то, что материалом сопла должны стать либо карбид вольфрам, либо бор. Категорически нельзя использовать сопла, изготовленные из чугуна или керамики, так как они очень быстро выйдут из строя.

На фото ниже представлены пескоструйные аппараты и сопла заводского изготовления, который подходят для обработки различных типов поверхностей.

Цены на пескоструйные камеры: сравнение моделей из разных ценовых сегментов

Отличия дорогих струйных абразивных камер и дешевых пескоструйных боксов, и то, из чего формируется цена, проще всего рассмотреть на примере нескольких эжекторных моделей камер струйной очистки одного типа и направленности: AE&T T06305, ECO-E-100S, ECO-100SF.

Сходство дорогих и дешевых моделей абразивоструйных камер

Все модели эжекторные, внутренние габариты практически одинаковые, все установки имеют примерно одинаковую производительность, укомплектованы пистолетом для подачи абразива, шлангами, подсветкой. На этом одинаковые стороны заканчиваются.

Различия дорогих и дешевых кабин для пескоструя

Эжекторная стационарная пескоструйная камера AE&T T06305 (недорогая модель) – тонкая сталь, шаткая конструкция по сравнения с аналогами Contracor, нет рекуперации абразива (автоматический сбор и последующее использование по второму кругу), нет очистки абразива от крупных фракций и загрязнения, нет вентиляции для высасывания пыли из рабочей зоны, нет фильтра для удержания удаленной из рабочей зоны пыли, нет автоматической очистки фильтра от пыли, нет обдувочного пистолета, перчатки низкого качества, слабое освещение, по сравнению с камерами ECO, нет защиты на стенах и смотровом стекле от рикошета дроби. Камера пескоструйной очистки пустая и не подходит для постоянной непрерывной работы, требует доработок и дополнительных вложений для дальнейшего использования.

Эжекторная кабина ECO-E-100S (модель среднего ценового сегмента) – прочная конструкция, есть рекуперация абразива, есть очистка абразива от крупных хлопьев и загрязнения, нет вентиляции для высасывания пыли из рабочей зоны, нет фильтра для удержания удаленной из рабочей зоны пыли, нет автоматической очистки фильтра от пыли, перчатки высокого качества из бесшовного каучука с хлопковой подкладкой, нет защиты на стенах от рикошета дроби. Требует самостоятельного изготовления отточной вентиляции и системы улавливания пыли.

Эжекторная камера ECO-E-100SF – самая полная комплектация: прочная конструкция, есть рекуперация абразива, есть очистка абразива от крупных хлопьев и загрязнения, есть вентиляция для удаления пыли из рабочей зоны, есть фильтр для удерживания пыли, есть автоматическая очистка фильтра от пыли, есть защита стен резиной от износа в результате рикошета абразива, защита смотрового стекла. Полностью готовая к работе камера, пригодна для установки в любом помещении без дополнительных доработок, в том числе в помещении, где находятся люди без дополнительных средств защиты органов дыхания.

Купить абразивоструйную камеру за 10 000 рублей, или выбрать дорогую пескоструйную кабину?

Резюмируя становится понятно, что самые дешевые камеры – пустые, требующие дополнительных вложений и доработок установки, не пригодные для постоянной работы без остановки. Подойдут только для хобби, любительского использования в гараже. Средние варианты подойдут как для хобби так и для производств, но все равно будут требовать доработок и вложений. Камеры в полной комплектации подойдут для любых видов работ — от хобби, и начинающих предпринимателей, до крупных производств, где требуется непрерывная работа на протяжении всей рабочей смены.

Самодельная пескоструйная камера из 220-литровой бочки

Здравствуйте, товарищи! Решил вот написать я о том, как сделать пескоструйную камеру по дендро-фекальному методу конструирования, но придерживаясь максимально технологичных способов. Фотографий сразу скажу много не будет, ибо не до этого было, плюс работы производились не за один момент, а в течении некоторого времени

В целом технология проста и понятна, важно мне поделиться самим лишь способом, потому, что столкнувшись с интересом к данной теме, не нашел ничего толкового

Да и вообще изначально думал покупать. Понятно, что новая литров на 200 стоит около 25 т.р., но хотелось сократить расходы. На авито порыскал — и понял, что атас, товарищи! Эх, жаль не сохранился в обьявлениях прекрасный образчик народного творчества — коробка из фанеры, пакетом вместо стекла и кусками штанов за перчатки за скромные 10 тысяч — смеялся я долго и упорно. Вот что-то подобное, только более криповое.

А еще я там видел собранный пескоструй из советского шифонера, такого классического цвета темный орех. Ну так вот, будучи на металлоприемке и рассматривая листовой металл, подумал, что треугольно-параллепипедную конструкцию будет накладно из него болгаркой вырезать, без гильотины-то

Поэтому обратил свое внимание на бочку 220 л. из под какого-то полимера

А что? Намана, подумалось, и забрал ее рублей за 500 р. Окрыленный покупкой начал потихоньку ее кромсать. Разметка, распилка

Это будет крышкой.

Кругляши под руки согнул из полосы металла, под диаметр стандартных пескоструйных перчаток.

Ну и в-окончании пары месяцов неторопливой работы вышло вот этот вот синхофазатрон:

Единственно, что я заколебался, так это вписывать прямоугольное в круглое. И в процессе уже даже пожалел, что из бочки начал делать. Хотя вышло конечно неплохо. Но больше таких фортелей внутри бочки с сварочником я исполнять, конечно же не буду о_0 Стекло обычное самое, оконное, нарезано из найденных в деревне кусков теплицы

В фирменной камере от Сорокин, да и как во многих других, с коими я работал до данного устройства, реализация смотрового окна переставляет собой бутерброд из сначала обычного стекла, потом стекла плексигласа, на который в свою очередь наклеена ламинирующая пленка. Странное решение, скажу я вам — пленка через четыре-пять дней использования запесочивается, здоровая площадь остекления по сути нафиг не нужна, нехрен там смореть. Подобного визора как у мен хватает выше крыши, он находится чуть вглубь, стекло сделано быстрозаменяемым, на зажимах из винтов барашком, на рамке наклеен двухслойный оконный уплотнитель. Стеклышко 4-5 мм, оконное, стоит копейки, либо вообще нихрена, если пройтись вечерком по мусоркам или дворам. К примеру пленку от Сорокина ждать под заказ 14-20 дней, стоимость комплекта из 4 штук вроде около 1500 р. Рабочая область.

Сетку на «пол» взял тоже с приемки, из подходящей по размеру магазинной товарной здоровой корзины. пистолет пескоструйный обычный из магазина автоинструментов, 1100 рублей комплект с соплами. Шланг жигулиный с патрубка бачка радиатора. Чуть позже приспособил сепаратор с вытяжкой.

Позже нашел также на свалке бочку литров 20 из-под краски, определил ее под простейший сепаратор с канальным вытяжным вентилятором 150 мм. Так как песочу стеклошариками, то пыли не особо много. Если речником работать, то думаю нужно отдельно подключать хороший по КПД вытяжной вентилятор. Подсветка реализована светодиодным светильником длиной около 350 мм. Все распаяно в одной коммутационной коробке. Уплотнение двери по боковым краям осуществляется полосой металла — полкой, по горизонтали приклепал через упоры полосу толстой резины. Пример работы.

Выводы: Из минусов стоит отметить, конечно, именно форму самой бочки, что место под ссып песка полукруглое, классическое треугольником было бы более продуктивно, не приходилось бы периодически подгребать. Не угадал с длинной шланга подающего песок в пистолет, надо чуть больше и мягче. Надо сделать приточный клапан для вентиляции, чтобы вакуум не создавался. Ну и конечно обыкновенного гаражного компрессора не хватает, присматриваю уже что-то более производительнее, на 1- атм. и с большим ресивером. А в целом, мне хватает и меня устраивает. Саму стойку сделал разборной, то есть ноги и всю навеску можно раскрутить и перевезти в любом авто, хоть в оке, главное чтобы бочка влезла

26.10.2019

Оценить самоделку, мастер-класс, идею. Комментарии

Конструктивные особенности

Чтобы техническая система правильно функционировала, в ней предусмотрены такие приспособления:

сопло для подачи песка с керамическим или стальным наконечником;
рукоять с курком для управления аппаратом;
штуцеры для подключения шлангов, необходимых для подачи сжатого воздуха и песка;
шланги для поступающего абразива и нагнетаемого воздуха;
заборный патрубок или всасывающий клапан;
емкость для песка с выходным отверстием (например, небольшая металлическая бочка или бутылка).

Идеальный вариант – использовать самодельный пескоструй не на открытом воздухе, а в специальной камере, что повысит эффективность работы и снизит расход абразива. Камерой может служить ящик из металлических листов, который сваривают самостоятельно. Большинство моделей заводских камер включают такие элементы:

смотровое окно из стекла для контроля процесса обработки материалов;
систему освещения;
два отверстия для перчаток, в которые ставит руки мастер;
решетка снизу камеры и желоб для ссыпания отработанного песка;
систему вентиляции для удаления пыли.

Сопло лучше приобрести в готовом виде, а не изготавливать самостоятельно, так оно прослужит дольше. Вручную сделать сопло достойного качества почти невозможно. Компрессор тоже придется купить, либо взять старое устройство, имеющееся в наличии.

Виды

Камеры для пескоструйной обработки деталей из металла разделяются по разным факторам. По конструкции можно выделить два вида моделей:

Обитаемые аппараты. Это крупногабаритные конструкции, применяемые для очистки деталей большого размера, предметов, машин. Это закрытые металлические боксы, внутри которых располагается подвижное сопло пескоструя. Оператор управляет технологическими процессами, находясь внутри камеры. Преимущество обитаемых конструкций — возможность обработки заготовок любых размеров.
Необитаемые агрегаты. Это малогабаритные боксы, которые по высоте не превышают роста оператора. Они состоят их металлических стенок, смотрового стекла, отверстия для сопла пескоструя, двух резиновых перчаток, закреплённых внутри камеры. Оператор находится снаружи, управляет всеми процессами с помощью закреплённых перчаток.

Существует три вида необитаемых камер:

Эжекторные модели — малогабаритные конструкции, которые позволяют обрабатывать небольшие заготовки из стекла, пластика, металла.
Напорные модели — модели с повышенным показателем мощности. Их используют при работе с металлическими поверхностями благодаря возможности счищать налёт большой толщины.
Автоматические модели — оборудование которое эксплуатируется с помощью панели управления. Для оператора это самый безопасный вариант пескоструев.

Как сделать камеру своими руками

Сделать пескоструйную камеру несложно, т. к. по своей конструкции это, пожалуй, самое простое из всех самодельных устройств для домашних мастерских. В Интернете (особенно зарубежном) можно найти чертежи таких установок, которые ничем не уступают заводским (см. рис. ниже), но большинство мастеров делают их по своим эскизам, исходя из собственных предпочтений, а также наличия подходящих материалов и комплектующих.

Основные элементы установки

Самодельные пескоструйные камеры по своей конструкции практически повторяют фабричные, т. к., наверное, невозможно как-то улучшить или даже просто изменить этот простой и отлаженный процесс. Основные компоненты такой установки:

опорная конструкция для установки камеры;
корпус со смотровым окном, загрузочной дверкой и призматическим бункером, куда ссыпается отработанный абразив;
стекло для окна;
сетка для пола камеры;
вытяжка;
компрессор;
рабочий пистолет;
фитинги, вентили и шланги.

Корпус пескоструйной камеры обычно изготавливают из листового проката, хотя многие домашние используют для этого ДСП или фанеру, а также комбинируют древесину и металлические конструкции.

Построение рабочей зоны

Размер рабочей зоны у всех пескоструйных камер необитаемого типа примерно одинаков, т. к. определяется эргономикой работы оператора. Глубина шкафа должна обеспечивать доступ к детали с любой стороны, т. е. быть в пределах размеров вытянутой руки с пескоструйным пистолетом. А высота ограничена уровнем обзорного окна, которое должно находиться напротив лица оператора. Загрузка детали в зону обработки производится через запираемые дверцы, расположенные на боковой или задней поверхности камеры.

Изготовление днища

Конструктивно днище камеры является, пожалуй, самым сложным элементом всей установки. По своей форме это традиционный призматический бункер для сыпучих материалов, в нижней части которого находится выходной вентиль. Чтобы правильно раскроить листовой металл и сварить такую конструкцию, требуются определенные навыки, поэтому многие используют уголковый каркас, на который разными способами крепят боковины из различного листового материала.

Конструкция вытяжки

По санитарным нормам вытяжка является обязательным компонентом любой пескоструйной камеры. Кроме того, она удаляет пыль и обеспечивает приемлемую видимость в зоне обработки. Вытяжка должна обеспечивать высокую производительность, а двигатели иметь пылезащитное исполнение. Сделать такое устройство из доступных компонентов б/у бытовой техники непросто. Вероятно, поэтому многие домашние мастера пользуются самодельными пескоструйными камерами без вытяжек. В видеоролике ниже можно посмотреть на удачный пример такого устройства с двумя крыльчатками.

Виды аппаратов

Описанное выше устройство характерно для всасывающего пескоструйного оборудования. Но это не единственный вариант устройства. Выделяют всего 3 вида пескоструев:

Всасывающий. Такой вариант легче всего изготовить в домашних условиях. Он подходит для очистки поверхностей на легкой стадии. Отличается этот вариант тем, что воздух забирает песок из контейнера и подает его в виде потока.

Вакуумный. Этот вид оборудования работает в цикличном режиме. Это значит, что абразивный материал выбрасывается на поверхность сквозь сопло, после чего засасывается обратно в камеру для повторного использования.

Пневматический. Применяют этот вид оборудования для работы на больших площадях или в трудно очищаемых местах. Самодельный пескоструй данного вида является опасным устройством с точки зрения безопасности. Поэтому его не рекомендуют собирать. Связано это с высоким давлением в системе и большой мощностью.

В устройство для подачи абразивного материала может поступать воздух или вода. Первый вариант более распространен, так как его конструкция более простая.

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

газовый баллон из-под пропана или фреона;
мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
шаровые краны, регулирующие подачу воздуха и абразивного песка;
фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
тройник с резьбой, маркированной «ДУ 15»;
резиновый двухметровый рукав диаметром 14 мм;
шланг сечением 10 мм, длиной не менее 5 метров;
5-метровый газовый рукав, диаметр которого 10 мм;
зажимы и фитинги для шлангов, лучше взять с запасом;
сопло;
пескоструйную насадку для компрессора;
фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм. На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм

Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Конструкция и принцип работы самодельной камеры для пескоструя

Пескоструйная камера состоит из:

Рабочей зоны
Конусного днища
Вытяжки для удаления пыли
Пескоструйного аппарата
Общего корпуса кабины

Рабочая зона

Рабочая зона представляет из себя внутреннюю, закрытую во время работы, часть камеры, в которой находится обрабатываемая деталь. На полу должна быть сетчатая или решетчатая поверхность, для того, чтобы отработанный абразив мог свободно проваливаться сквозь дно камеры, а не скапливаться горами.

Обязательно наличие смотрового окна, через которое происходит наблюдение и контроль процесса очистки.

Наверху – хорошее и яркое освещение, исключающее темные зоны. Лампы должны быть закрыты, чтобы частицы пыли и абразива не могли попасть на саму лампу и электрические контакты.

Внутри рабочей зоны находятся пескоструйные перчатки, чаще всего закрепляемые хомутом на фланце, пескоструйный рукав, заканчивающийся пескоструйным соплом (в случае напорной камеры) или пескоструйным пистолетом (в случае эжекторной камеры).

Конусное днище

Конусное днище должно быть достаточно большое, чтобы весь отработанный абразив из бункера (пескобака/пескоструйного аппарата) собирался и помещался в него. В случае, если будет ручной сбор абразива из конусного днища, то необходимо обеспечить легкий доступ к абразиву, например, поставив под днище ведро. В случае автоматического сбора абразива (рекуперации абразива), стенки конусного дна должны быть достаточно покатые, чтобы абразив не задерживаясь скатывался вниз.

Вытяжка

Вытяжка для удаления пыли необходима, так как часть абразива в процессе работы при ударе об обрабатываемую поверхность разрушается и превращается в пыль. Это особенно актуально при использовании песка. Мы рекомендуем использовать электрический двигатель мощностью от 0.3 до 0.75 кВт и улитку или винт с лопастями, которые будут создавать должное разряжение для высасывания пыли из рабочей зоны пескоструйной камеры. При грамотном подходе, использовании правильно подобранной вытяжки и герметичности конструкции всей системы, можно сделать автоматическую рекуперацию (сбор и повторное использование) абразива.

Пескоструйный аппарат

Пескоструйный аппарат является основой всей конструкции, именно он отвечает за качество и скорость очистки поверхности. Пескоструйные аппараты бывают двух видов – эжекторные (многие по ошибке называют их инжекторными) и напорные.

Эжекторные аппараты – самые распространенные. Принцип их работы крайне прост: сжатый воздух подается в пескоструйный пистолет отдельно от абразива, а абразив подается либо самотеком из некого резервуара на самом пистолете, либо по отдельному шлангу. При этом разгон частиц абразива не так велик как у пескоструйных аппаратов напорного типа. Данный вид пескоструя обычно используется для деликатных видов работ, таких как матирование стекла или удаление легких загрязнений с поверхностей. Это не значит, что такой тип пескостуря не справится, например, с очисткой автомобильного диска от краски. Он справится, но очень медленно. Для сравнения, на очистку одного диска у эжекторного пескоструя уходит 2-4 часа, а у напорного – 20-30 минут.

Напорные аппараты имеют отличный от эжекторных принцип формирования абразивно-воздушной смеси. В напорных аппаратах магистраль сжатого воздуха разделяется на две: одна идет непосредственно в сам резервуар, где содержится абразив, а вторая соединяется с аппаратом на выходе, где находится специальный затвор, который регулирует подачу дроби. Дробь под давлением выдавливается через специальный затвор и смешивается с потоком сжатого воздуха из обходной магистрали. За счет этого достигается больший разгон частиц абразива, соответственно быстрее и ,главное, гораздо интенсивнее происходит очистка поверхности.

Общий корпус

Общий корпус кабины соединяет все навесные детали, электрику, пневмоуправление и прочее. Он должен быть максимально удобным для использования. Отверстия для рук в корпусе кабины не должны располагаться слишком низко или высоко, расстояние между отверстиями должно быть на ширине ваших плеч. Отверстия для рук не должны быть узкими. Проверено – удобный диаметр прорезей от 16 до 20 мм, так как под этот диаметр выпускаются специализированные камерные перчатки. Делая прорези для рук, Вы не должны забывать, что необходимо будет использовать камерные перчатки, которые будут защищать руки от рикошета абразива, и эти перчатки надо будет как-то крепить. Мы рекомендуем сделать фланцы, на которые можно будет надевать перчатки, прижимая их обычным хомутом. В верхней части (чаще всего) должна располагаться воздушная заслонка, через которую в кабину из помещения будет поступать воздух без пыли.

Принцип работы камеры

Схематически пескоструйная камера выглядит таким образом:

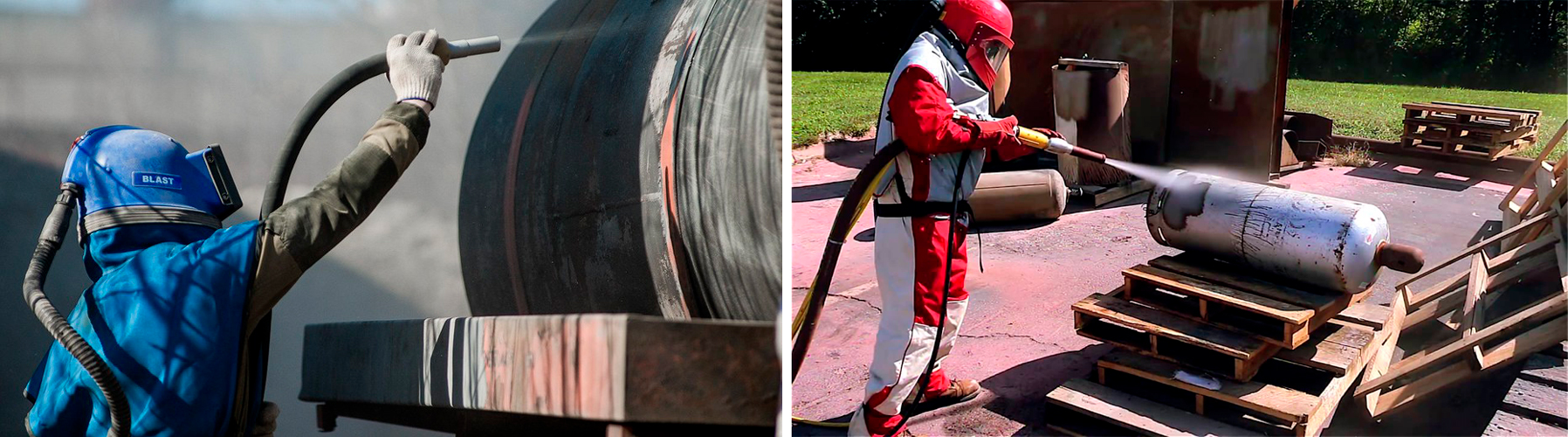

Такая камера именуется обитаемой, потому что процессом управляет специалист, который находится за ее пределами.

Несмотря на то что современные компоненты позволяют собрать своими руками максимально безопасную камеру, все же следует использовать средства личной защиты при работе:

перчатки;
полностью закрытую рабочую одежду;
респиратор.

возможность обрабатывать поверхности любого размера и формы;
процесс очистки можно контролировать даже визуально.

По сути, правильно собранная модель такого агрегата делает ее универсальной.
